[LT] Išradimas priklauso statybos sričiai.@Durų apvadų tvirtinimo būdas, kai prie metalinės durų staktos (1) pritvirtinti jungiamieji elementai - profiliai (2), kurių skerspjūvis gali būti kvadrato, stačiakampio, eglutės ar U-formos. Durų apvaduose (3), (4) išfrezuoti vidiniai grioveliai (5), kurių forma tapati jungiamųjų elementų-profilių (3) formai. Durų apvadai (3), (4) prisitvirtina į jų griovelius (5) įeinant jungiamiesiems elementams-profiliams (2).
[EN] The invention relates to the construction industry. A fixing method for door frame is characterized by fixing connection elements-profiles (2) to a metal doorpost (1). The cross-section of the profiles (2) are square-, herringbone- or U-shaped. Inside grooves (5) are milled in the door frame (3,4). The form of the grooves is identical to the form of the connection elements (2). The door frame (3,4) are fixed into the grooves (5) by the connection elements-profiles (2).
[0001] Išradimas priklauso mechanikos sričiai, būtent durų apvadų tvirtinimo būdams.
[0002] Žv itnomas durų apvadų tvirtinimo būdas (žr. Didžiosios Britanijos patentą Nr.2260777, TPK E 06 B 1/2, publ. 1995), pritvirtinant polivinilchloridinį apvadą, kurio skerspjūvis yra stačiakampio formos ir kuris sudarytas iš kampinių elementų ir tiesių šoninių dalių, jungiamaisiais elementais.
[0003] ŽV itnomas taip pat durų, susidedančių iš rėmo, dviejų horizontalių ir dviejų vertikalių šoninių dalių, apvadų tvirtinimo būdas (žr. Didžiosios Britanijos patentą Nr.2264522, TPK E 06 B 3/78, publ. 1995) prie šoninių durų dalių dviemis antdėklais.
[0004] Žinomas durų apvadų pritvirtinimo būdas yra nepakankamai kokybiškas ir tvirtas.
[0005] Išradimo tikslas - padidinti durų apvadų tvirtinimo kokybę ir tvirtumą.
[0006] Išradimo esmė yra ta, kad durų apvadus su išfrezuotais vidiniais grioveliais pritvirtina prie durų staktos jungiamaisiais elementais - profiliais, kurių skerspjūvis gali būti kvadrato, stačiakampio, eglutės ar U-formos, sujungtais išardomu ar neišardomu sujungimais su metaline durų stakta, jungiamiesiems elementams - profiliams įeinant į durų apvadų vidinius griovelius, forma kurių tapati jungiamųjų elementų - profilių formai.

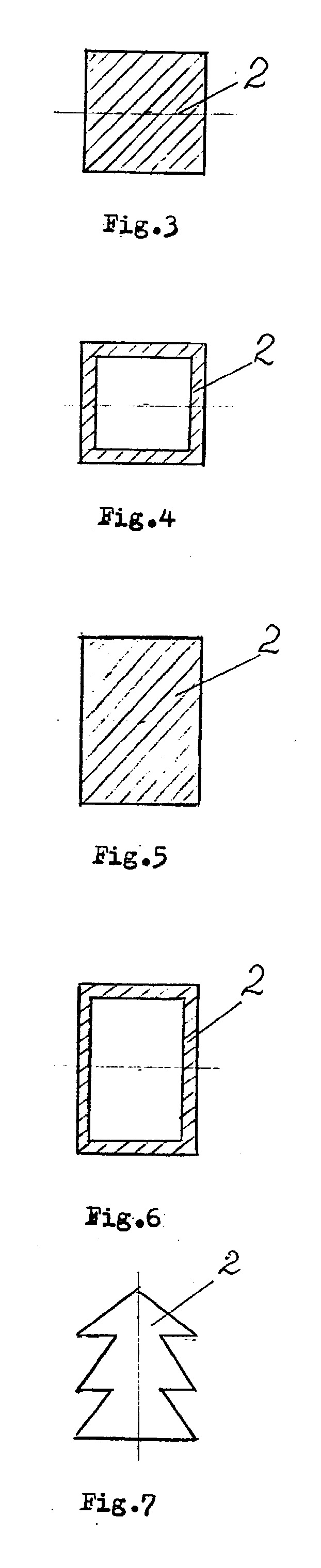

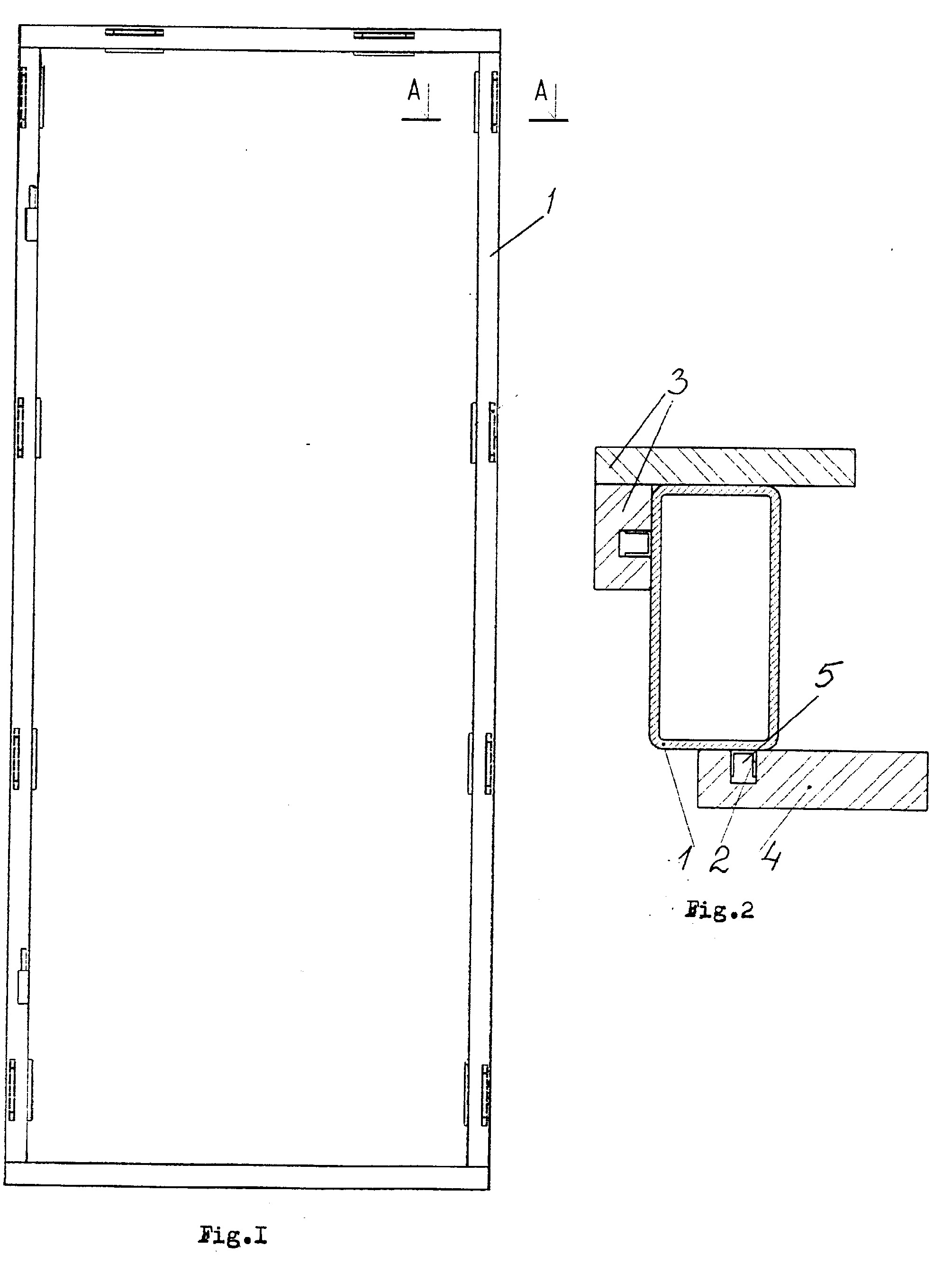

[0007] Fig.l - durų staktos schema. Fig.2 - pjūvis A-A Fig.l. Fig.3 - 7 jungiamųjų elementų - profilių skerspjūvis.
[0008] Prie metalinės durų staktos 1, kuri gali būti pagaminta ne tik iš metalinio vamzdžio, kaip parodyta brėžinyje (žr. Fig.l), išardomu ar neišardomu sujungimais, pavyzdžiui, varžtais, kniedėmis pritvirtina jungiamuosius elementus - profilius 2, skirtus vidinių 3 ir išorinių 4 durų apvadų pritvirtinimui. Jungiamųjų elementų - profilių 2 skerspjūvis gali būti kvadrato (žr. Fig.3, 4), stačiakampio (žr. Fig.5, 6), eglutės (žr. Fig.7)
[0009] ar U-formos (žr. Fig.2). Vidiniuose 3 ir išoriniuose 4 durų apvaduose jų tvirtinimui yra išfrezuoti grioveliai 5, kurių forma tapati jungiamųjų elementų - profilių 2 formai.
[0010] Vidinius 3 ir išorinius 4 durų apvadus prie durų staktos 1 pritvirtina jungiamaisiais elementais - profiliais 2, jiems įeinant į durų apvaduose 3,
[0011] Pareiškiamas durų apvadų tvirtinimo būdas yra kokybiškas, tvirtas ir stabilus. Būtent, panaudojimas jungiamųjų elementų, įeinančių į apvadų išfrezuotus griovelius, užtikrina kokybišką, tvirtą ir nesudėtingą durų apvadų pritvirtinimą.
Durų apvadų tvirtinimo būdas, panaudojant jungiamuosius elementus, besiskiriantis tuo, kad durų apvadus su išfrezuotais vidiniais grioveliais pritvirtina prie durų staktos jungiamaisiais elementais - profiliais, kurių skerspjūvis gali būti kvadrato, stačiakampio, eglutės ar U-formos, sujungtais išardomu ar neišardomu sujungimais su metaline durų stakta, jungiamiesiems elementams - profiliams įeinant į durų apvadų vidinius griovelius, forma kurių tapati jungiamųjų elementų - profilių formai.
