[LT] Įrenginys skirtas paviršinių nuotekų valymui. Išradimo tikslas- valymo įrenginių darbo efektyvumo padidinimas. Į žinomos akumuliuojančios talpos priešfiltracinio įrengimo apsauginį smėlio sluoksnį, kuris yra tarp sodintuvo betoninio kotūro ir polietileninės plėvelės, įvesti iš dalies apvalyto vandens išleidimo galai, o išvalyto vandens išleidimas įrengtas priešingame sodintuvo sekcijų gale.
[EN]
[0001] Išradimas skirtas skysčių, kuriuose yra suspenduotų medžiagų, naftos produktų, valymui ir gali būti panaudotas paviršinių nuotekų valymui.
[0002] Yra žinomos priešfiltracinės įrengimo konstrukcijos, susidedančios iš paruošiamojo smėlio sluoksnio, polietileninės plėvelės iš apsauginio smėlio sluoksnio.
[0003] Šiose įrengimo konstrukcijose . apsauginis smėlio sluoksnis yra tiktai konstruktyvinis elementas ir neskirtas nuotekų papildomam valymui (Priešfiltracinių įrenginių iš polietileninės plėvelės dirbtiniams vandens telkiniams projektavimo ir statybos instrukcija. SN 551-82, M.,-1983, 6 psl.)
[0004] Artimiausias pagal techninį sprendimą " yra lietaus vandens akumuliavimo įr valymo įrenginys, susidedantis iš priešfiltracinės apsaugos, betonuoto kontūro su drenažo vamzdynais, padavimo vamzdynais, pradinio valymo filtrais ir išleidimo vamzdynais skirtais tolesniam vandens valymui (TSRS paraiška Nr.4934967,
[0005] C02F 1/00, 1991).
[0006] Pastaba. Prototipe priešfiltracinio įrengimo konstrukcijos neparodytos, nes nesusijusios su išradimu. -
[0007] Žinomo įrenginio trūkumas yra nepakankamas efektyvumas todėl, kad atliekamas tik pradinis valymas ir dar reikalingi tolesnio valymo įrenginiai.
[0008] Išradimo tikslas yra įrenginio darbo efektyvumo padidinimas ir valymo įrenginių komplekso sudėties supaprastinimas.
[0009] Tai. pasiekiama tuo, kad žinomame įrenginyje išleidimo vamzdynų galai įvedami į priešfiltracinio įrenginio apsauginį filtruojantį sluoksnį," o sodintuvo sekcijų
[0010] priešingame gale įrengiami smėlio-žvyro atbuliniai filtrai ir apvalyto vandens išleidimai.-

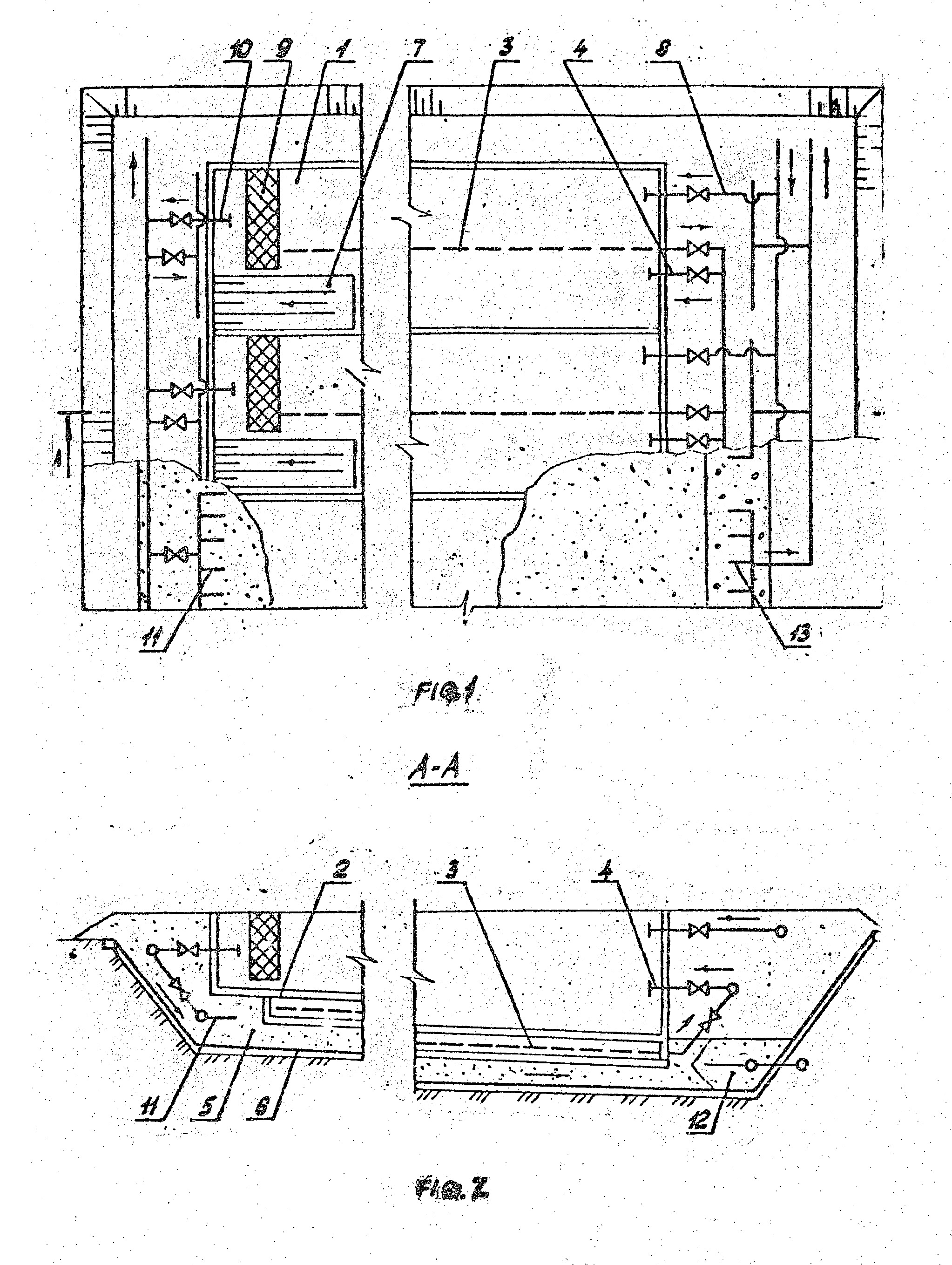

[0011] Naujai pareikštame techniniame sprendime yra kitas elementų išdėstymas ir nauji ryšiai tarp jų, o tikslas pasiekiamas kaip tik šių naujų požymių dėka. Brėžinyje parodytas siūlomas įrenginys; fig.l - įrenginio planas, fig.2 - piūvis pagal A-A fig.l.
[0012] Įrenginys susideda iš ' daugiasekcijinio sodintuvo 1 sekcijų betonuoto' kontūro 2 (fig.2), kuriame įrengti atbuliniai filtrai ir pakloti drenažo vamzdynai 3, sujungti į bendrą surinkimo vamzdyną, kuris turi išpylimus 4 į visas sekcijas. Po betonuotu kontūru 2 yra priešfiltracinis įrenginys, susidedantis iš apsauginio filtruojančio sluoksnio 5, polietileninės plėvelės 6 ir paruošiamojo smėlio sluoksnio. Apsauginio filtruojančio sluoksnio storis priimtas skaičiuotino valomo vandens debito pratekėjimui. Sekcijose yra
[0013] nuožulnūs įvažiavimai 7 žemės kasimo technikai įvažiuoti.
[0014] Įrenginyje yra lietaus nuotekų padavimo vamzdynai 8, pradinio apvalymo filtrai 9, naftos surinkimo,
[0015] pašalinimo ir kita įranga (brėžinyje neparodyta) ir iš dalies apvalyto vandens išleidimo vamzdynai 10, kurie sujungti į surenkamąjį vamzdyną, turintį įvadus 11, panardintus į apsauginį filtracinį sluoksnį 5. Priešingame sodintuvo 1 sekcijų gale įrengti atbuliniai filtrai 12, kuriuose pakloti išvalyto vandens išleidimo vamzdynai 13.
[0016] Lietaus nuotekos padavimo vamzdžiu 8 patenka į sodintuvo 1 sekciją, kur nusistovi. Nusistovėjęs vanduo
[0017] per pradinio valymo filtrą 9 iš dalies apvalyto vandens pašalinimo vamzdynu 10 - paduodamas į apsauginį filtracinį sluoksnį 5, kur apsivalo ir per atbulinį
[0018] filtrą 12 išleidimo vamzdžiu 13 apvalytas vanduo tiekiamas naudotojams. Apsauginis filtruojantis sluoksnis, reikalui esant, gali būti išvalytas/ įvedant i, ji,; biologini, preparatą "Degradoil".
[0019] Po vandens atsistovėjimo atitinkamoje sekcijoje 1, iš dalies apvalytas vanduo pašalinamas aukščiau nurodytu būdu, o nuosėdos nusausinamos, panaudojant drenažo
[0020] vamzdyną 3, kuriuo vanduo paduodamas i, kaimyninę ' užpildytą sekciją jam apvalyti. Nusausintos nuosėdos iš
[0021] sekcijos šalinamos žemės kasimo priemonėmis per įvažiavimą 7.
[0022] Pasiūlytame įrenginyje iš dalies apvalytas vanduo papildomai valomas įrenginio apsauginiame filtraciniame sluoksnyje, kuris vis tiek turi būti įrengtas, kaip
[0023] sudėtinė priešfiltracinio įrengimo dalis (SN551-82, p. 1)
[0024] Todėl nebūtina statyti brangius ir sudėtingus valymo įrenginius, ir taip pat jų išdėstymui nereikia papildomų žemės sklypų.
Lietaus vandens , akumuliavimo ir valymo įrenginys,susidedantis iš daugiasekcijinio sodintuvo, turinčio betonuotą kontūrą su drenažo vamzdynais ir priešfiltraęinį įrenginį su apsauginiu sluoksniu,. otaip pat iš padavimo vamzdynų, pradinio valymo filtro ir tolesnio apvalymo išleidimo vamzdynų,besiskiriantis tuo, kad iš dalies apvalyto vandens išleidimo vamzdyno galai įvesti į apsauginį sluoksnį, o sodintuvo sekcijų priešingame šio sluoksnio gale įrengti atbuliniai filtrai ir išvalyto vandens išleidimo vamzdynai.
Lietaus vandens , akumuliavimo ir valymo įrenginys,susidedantis iš daugiasekcijinio sodintuvo, turinčio betonuotą kontūrą su drenažo vamzdynais ir priešfiltraęinį įrenginį su apsauginiu sluoksniu,. otaip pat iš padavimo vamzdynų, pradinio valymo filtro ir tolesnio apvalymo išleidimo vamzdynų,besiskiriantis tuo, kad iš dalies apvalyto vandens išleidimo vamzdyno galai įvesti į apsauginį sluoksnį, o sodintuvo sekcijų priešingame šio sluoksnio gale įrengti atbuliniai filtrai ir išvalyto vandens išleidimo vamzdynai.
