[LT] Kompozitų mineralinis plokštelinis užpildas priklauso dispersinėms plokštelinėms medžiagoms nenustatytos cheminės sudėties, kurios gali būti pagamintos iš mineralų, turinčių žemesnių geležies oksidų (geriausiai bazalto, kopų smėlio ir t.t.), išlydant pradinį mineralą, suformuojant kietas plokštelines sustiklėjusias daleles iš lydalo, termochemiškai apdorojant plokštelinę medžiagą 680-850 oC temperatūros oksiduojančioje atmosferoje, kol susidaro mažiausiai 12% svorio kristalinės fazės ir mažiausiai 7x 1019 spin/cm3 reaktyvių paramagnetinių centrų ir ataušinant oru. Mažiausiai 30 % visų siūlomo užpildo dalelių turi skersmens vidutinį dydį apie 100 µm ir mažiausiai 14x 1019 spin/cm3 paramagnetinių centrų.
[EN] A mineral flaky filler for composites, produced by melting a starting mineral, shaping hard flaky vitreous particles from the melt, and subjecting such particles to termochemical treatment in an oxidizing atmosphere until a crystal phase is developed. With an object of obtaining such a cristallinity-reactivity balance that would provide for quality consistant protective and ornamental coatings on large-size articles and structures preferably for use in the tropical climate and of producing a filler that would be commercially available at the step of the thermochemical treatment the flaky particles were treated at a temperature range of 680 to 850 oC until at least 12 % by weight of the crystal phase and at least 7x10 19 spin/cm3 of reactive paramagnetic centers were developed, and followed by air cooling.
[0001] Išradimas priklauso dispersinėms plokštelinėms medžiagoms nenustatytos cheminės sudėties, kurios gali būti pagamintos iš mineralų, turinčių žemesnių geležies oksidų (geriausiai bazalto, kopų smėlio ir t.t.), išlydant mineralus, susmulkinant lydalą į žvynų pavidalo kietas sustiklėjusias plokšteles, toliau sekant cheminės modifikacijos bei nepilnos kristalizacijos procesams termochemiškai apdorojant plokštelinę medžiagą oksiduojančioje atmosferoje.
[0002] Tokios plokštelės gali būti naudojamos kaip reaktyvus užpildas įvairiems kompozitams, daugiausiai galintiems polimerizuotis kompozitams, gaminant apsaugines ir kartu dekoratyvines dangas, pasižyminčias aukštu atsparumu oro ir vandens poveikiui (apsaugant metalines talpas, tiltus, esančias atviroje jūroje gręžimo platformas ir r,t.) ir/arba atsparumu trinčiai (pvz. šlamo linijose).
[0003] Sprendžiant pagal esamo techninio lygio aprašymą, minėtų savybių užpildas yra labai aktualus.
[0004] Toks užpildas gali tenkinti eilę vis griežtesnių reikalavimų, kuriuos nelengva derinti. Pageidaujama, kad šis užpildas būtų: - kiek įmanoma reaktyvus, šią savybę nustatant bent jau paviršiaus plotui ir, geriausiai, aktyvių centrų buvimu minėtų plokštelių paviršiuje. Aktyvūs centrai yra faktorius, palengvinantis oligomerinių rišiklių polimerizavimą ir cheminių ryšių tarp makromolekulių ir neorganinių komponentų susidarymą. - kiek įmanoma mechaniškai stiprus, tuo būdu suteikiant stipresnę struktūrą pagamintiems kompozitams net ir su mažomis plokštelinio užpildo koncentracijomis. - kiek įmanoma chemiškai stabilus (ypatingai atsparus korozijai), kad palengvintų laikymą ir naudojimą plokštelių, gaminant daugelį kompozitų rūšių, iš žaliavos, kuri paprastai turi spartinančių koroziją ingredientų. - prieinamas daugumai vartotojų dėl plataus masto gamybos ir žemos kainos. Patenkinti šiuos reikalavimus atskirai paimtus nėra pernelyg sunku.
[0005] Žinomas esantis komercinėje apyvartoje mineralinis plokštelinis užpildas kompozitams, turintis 0,5 - 5,0 /im storio ir 100 - 400 fim skersmens sustiklėjusios medžiagos plokštelių arba 10-70 svorio dalių tokių plokštelių mišinio su 10-150 svorio dalių plokštelinių metalinių pigmentų (JAV patentas Nr. 4 363 889).
[0006] Stiklo plokštelės yra ypatingai trapios ir pasižymi žemu paviršiaus reaktyvumu, išskyrus papildomai apdorotas (pvz. metalizuojant vakuume), bet metalizuotos plokštelės su gerai išvystytu paviršiumi nėra atsparios korozijai.
[0007] Taip pat žinomas plokštelinis užpildas iš žėrutinių geležies oksido pigmentų.
[0008] (E. Carter. Micaceous iron oxide pigments in high performance coatings. Polymer Paint Colour Journal. 1986, vol. 176, Nr. 4164. pp. 226, 228, 230, 232, 234). Palyginus su stiklinių plokštelių užpildu, jis yra ilgaamžiškesnis ir chemiškai stabilesnis.
[0009] Tačiau toks užpildas yra brangus, todėl jo naudojimas yra patartinas pritaikant apsaugines dangas tiktai tokiems gaminiams ir struktūroms, kur išlaidos dėl pakenkimų žymiai didesnės už apsaugojimo priemones.
[0010] Tikimasi, kad vienas iš perspektyviausių būdų gauti tinkamus polimeriniams kompozitams plokštelinius užpildus būtų plokštelių, pagamintų iš natūralių mineralų, panaudojimas.
[0011] Siūlomo išradimo autorė dalyvavo kuriant technologinių sprendimų paketą, įskaitant: - Smulkiai disperguotų plokštelių sukūrimo gamybos būdą (Patentas SU 1 831 856); - Įrenginį smulkiai disperguotų plokštelių gamybai (Patentas SU 1 823 293); - Smulkiai disperguotų plokštelių šiluminio apdorojimo būdą ir įrenginį
[0012] (Patentas RU 2 036 748);
[0013] Patentas SU 1 831 856 aprašo mineralinį plokštelinį užpildą, pagamintą išlydant bazaltą ir disperguojant lydalą, turint tikslą suformuoti elipsoidines plokšteles. Pagal mikroskopinę jų formos ir dydžio analizę, plokštelės yra charakterizuojamos mažiausios ir didžiausios elipsės ašies santykiu su nukrypimais nuo apvalios formos 0,80 ir 0,95.
[0014] Tokios plokštelės pasilieka stiklo pavidalo būvyje ir yra chemiškai nestabilios dėl žemesnių geležies oksidų, būdingų bazaltui (ir kopų smėliui), naudojamų kaip žaliavos medžiaga. Šitos plokštelės taip pat turi žemą cheminj aktyvumą.
[0015] Patente SU 1 823 293 aiškinama mineralinio plokštelinio užpildo gamyba iš esmės tokiu pačiu būdu, ir tas užpildas, palyginus su aukščiau aprašytu, yra priimtinesnis dėl jo dalelių dydžio, būtent, jį sudaro iki 99% plokštelių iš esmės vienodos formos ir dydžio. Tačiau šios plokštelės vėl pasilieka stiklo pavidalo būvyje, yra chemiškai nestabilios ir turi žemą cheminj aktyvumą.
[0016] Artimame siūlomam išradimui patente RU 2 036 748 minėti mineralinio plokštelinio užpildo trūkumai yra pašalinti.
[0017] Šis užpildas yra pagamintas lydant pradinj mineralą (bazaltą), formuojant kietas sustiklėjusių plokštelių daleles iš lydalo ir apdorojant šias daleles termochemiškai oksiduojančioje atmosferoje, kol susidaro iš esmės kristalinė struktūra. Termocheminis apdorojimas apima sustiklėjusių dalelių jkaitinimą
[0018] 40°-190° C/min greičiu iki 600°- 950° C temperatūros ir kartu 5 - 30 min. pučiant orą ir po to ataušinant mažiausiai 950° C/min. greičiu. Mineralinis plokštelinis užpildas, apdorotas kaip aprašyta, iš esmės neturi FeO ir turi didelj tankį
[0019] (mažiausiai 3 g/cm3), 1,5 karto didesnj, negu iš sustiklėjusių dalelių, didesnj kristalinės fazės (toliau kristališkumo) santykį (iki 53% svorio) ir žymų kiekį chemiškai aktyvių paramagnetinių centrų (PMC).
[0020] Šie privalumai sąlygoja žymų polimerinių kompozitų, sustiprintų
[0021] (struktūrizuotų) aprašytomis mineralinėmis plokštelėmis, savybių pagerinimą, tinkamą apsauginėms ir apdailos dangoms su dekoratyviniu efektu.
[0022] ( BecejiOBCKHŽ P. A., E( į>aHOBa B.B., IIeTyxoB H. IL. HccjrenoBaHHe 4>h3hko-XHMHHeCKHX, TepMOHHHaMK^ eCKHX H MexaHHxieCKHX cbohctb rpaHHMHLIX
[0023] c ;ioeB cer4aTbix nojraMepoB. MexaHHKa kowno3hthbix MaTepnajiOB. 1994, t. 30, N°5. p. 3-11).
[0024] Tačiau buvo nustatyta, kad šis užpildas turi ne daugiau, negu 6x1019 spin/cm PMC, kurie yra aktyvūs mono- ir oligomerų polimerizavimo procese (E4>aHOBa B.B.. HccjienoBaHKe CBOHCTB HOBOTO aKTKBupoBaHHoro 6a3ajtbTOBoro HanojiHHTejm jum noKpbiTHH. 3K0rexH0/[0rKK k pecypcoc6epe)KeHKe. 1993, N° 5. p. 67-72). Kita vertus, žinomų užpildų cheminis aktyvumas ir kristališkumas nėra subalansuoti.
[0025] Be to, išradėjos nepaskelbtais eksperimentiniais duomenimis nustatyta, kad mineralinio plokštelinio užpildo aukšto kristališkumo siekimas taip pat nepasižymėjo efektyvumu. Pavyzdžiui, plokštelės, termochemiškai apdorotos 30 min. temperatūroje, artimesnėje mažiausioms nurodytojo temperatūrų intervalo reikšmėms, t. y. kiek aukštesnėje už 600°C, nerodo nei pastebimo kristališkumo, nei pastebimo cheminio aktyvumo augimo, o apdorojimo trukmės padidinimas virš 30 min sumažina pagaminamo produkto išeigą. Pakeitimas sąlyginai trumpalaikiu (apie 5-10 min) termocheminiu apdorojimu apie 900°C ar dar aukštesnėje temperatūroje netikėtai parodė nekontroliuojamo pakartotino sustiklėjimo proceso galimybę, dalelių cheminio aktyvumo sumažėjimą, juo lengviau apčiuopiamą, kuo aukštesni yra ir dalelių kaitinimo temperatūra, ir įkaitintų dalelių ataušinimo greitis. Ir pagaliau, sustiklėjusių dalelių kaitinimo greitis prieš jas veikiant dujiniu oksidatoriumi, tokiu kaip oras, pasirodė faktiškai neefektyvus nei apdorojimo procesui, nei jo rezultatui. Todėl pagalbinių priemonių naudojimas nepamatuotai padidintų galinio produkto kainą.
[0026] Techninė šio siūlomo išradimo problema yra pateikti mineralini plokštelinį užpildą kompozitams, kuriame gamybos procesų sąlygų patobulinimo būdu dėl termocheminio apdorojimo sustiklėjusių dalelių ir paskesnio jų ataušinimo, kristališkumas ir cheminis aktyvumas būtų žymiai geriau subalansuoti, kuris, palyginus su ankstesniais užpildais, būtų komerciškai prieinamesnis ir, naudojamas galinčiuose polimerizuotis kompozituose, užtikrintų apsauginių ir dekoratyvinių ar trinčiai atsparių dangų didesnį ilgaamžiškumą.
[0027] Tokiu būdu, išradimą sudaro mineralinis plokštelinis užpildas kompozitams, gaunamas išlydant pradinį mineralą, formuojant kietas stiklo plokštelių daleles iš lydalo ir apdorojant šias daleles termochemiškai oksiduojančioje atmosferoje, kol išvystoma kristalinė fazė. Siūlomame išradime termocheminio apdorojimo stadijoje plokštelinės dalelės buvo apdorojamos temperatūros intervale 680° - 850° C, kol išvystoma mažiausiai 12% (svorio) kristalinės fazės ir mažiausiai 7xl019 spin/cmJ reaktyvių PMC ir po to aušinamos oru.
[0028] Taip pagamintas užpildas pasižymi mechaniniu stiprumu dėl pakankamo kristalizacijos laipsnio ir dėl kristališkumo sutapimo su cheminiu aktyvumu, gali būti naudojamas kaip labai efektyvi priemonė pagerinti apsauginių, apdailinių ir trinčiai atsparių dangų, visų pirma, storį (daugiau už 1 ir, paprastai, daugiau už 3 mm), naudojant tokius rišiklius, kurie pasigamina polimerizuojant mono- ir/arba oligomerus.
[0029] Pažymėtina, kad gamybos kaštai buvo sumažinti dėl investicijų į šildymą, aušinimą ir kontrolės įrenginius sumažinimo, taip pat dėl energijos išlaidų termocheminiam apdorojimui ir aušiklio paruošimui ir tiekimo maitinimui sumažinimo. Todėl galutinis produktas yra komerciškai prieinamesnis.
[0030] Siūlomas mineralinis plokštelinis užpildas dar charakterizuojamas tuo, kad mažiausiai 30% visų dalelių, turi skersmens vidurkį apie 100 ir mažiausiai 14xl019 spin/cm3 PMC, tuo užtikrinant šio užpildo tinkamumą naudoti su galinčiais polimerizuotis kompozitais.
[0031] Išradimas toliau paaiškinamas, pateikiant bendrą aprašymą ir specifinius eksperimentų duomenis dėl mineralinio plokštelinio užpildo galintiems polimerizuotis kompozitams gamybos būdo, įskaitant fizinių ir cheminių savybių gautus dydžius, užpildo panaudojimo polimeriniuose kompozituose pavyzdžius ir palyginamųjų bandymų rezultatus, pritaikant tokias apsaugines dangas.
[0032] Išradime siūlomo mineralinio plokštelinio užpildo gamybos būdas susideda iš tokių stadijų:
[0033] - suskaldant pasirinktą mineralą iki dydžių, tinkamų paduoti j lydymo krosnį, - kaitinant turinį, kol gerai išsilydys, bazaltą iki 1400°-1500° C ir kopų smėlį iki apie 1500°C temperatūros, - (paskirstant) susmulkinant lydalo srovę, tekančią per karštą štampą, sustiklėjusių dalelių sudarymui dezintegratoriumi arba oro srove;
[0034] 2) sustiklėjusių dalelių po (1) stadijos termocheminis apdorojimas oksiduojančioje atmosferoje (geriausiai ore) 680°- 850° C (geriausiai 680°-
[0035] 780° C) temperatūroje, kol išsivysto nepilna kristalizacija, t. y. mažiausiai 12% svorio kristalinės fazės ir susidaro mažiausiai 7xl019 spin/cm3 reaktyvių PMC, po to aušinant oru;
[0036] 3) mechaninis dalelių apdorojimas, pavyzdžiui paskirstant ir atskiriant pagal dydį, kol mineralinis plokštelinis užpildas pasieks mažiausiai 30% dalelių nuo viso dalelių kiekio, turinčių vidutinį dydį apie 100 jum skersmens, ir susidarys mažiausiai 14xl019 spin/cm3 reaktyvių PMC.
[0037] Kietų sustiklėjusių dalelių gamybai buvo naudojamas bazaltas, turintis apie 10% FeO, iš Kostopolio telkinių (Ukraina). Suskaldyti akmenys 5-40 mm dydžio buvo išlydyti specialioje krosnyje, panašioje j kvarco stiklo krosnį, kurioje karštis palaikomas dujiniais degikliais. Lydalas buvo įkaitintas iki 1400°-1450°C temperatūros ir ekstruzijos būdu išspaustas per karštą šilumai atsparaus plieno štampą 8-10 mm diametro srove. Lydalo srovė buvo smulkiai paskirstyta aušinančioje oro srovėje dezintegratoriumi, įkaitintu iki apie 1300°C.
[0038] Gautos plokštelės buvo pilkos spalvos apie 3 fim storio ir nuo 25/im iki daugiausiai 3 mm skersmens. Plokštelės buvo atsargiai (vengiant sulaužyti ir suspausti) išlietos į karščiui atsparaus plieno padėklus laisvais sluoksniais nuo 80 iki 100 mm storio. Padėklai buvo patalpinti į mufelinę krosnį ir apdoroti termochemiškai ore paeiliui 90, 60, 30, 20 ir 15 minutes 660°, 680°, 750°, 850° ir 875°C temperatūrose, atitinkamai, ir tada ištraukti iš krosnies ir ataušinti ore iki kambario temperatūros.
[0039] Plokštelių pavyzdžiai, apdoroti minėtose temperatūrose, buvo analizuojami dėl kristališkumo ir PMC įprastais būdais.
[0040]
[0041] jstatant ksilene nustatytas tankių reikšmes j formulę (PaiiiKH T. A., rio.TKOBOH H. A..Onpeae. rceHHe HeKoroptix (į)h3hko- TexHHxiecKKx cbohctb KaMeHHoro JiHTbfl. Greičio h KepaMHKa. 1963, Nr 10. p. 11-14).
[0042] PMC buvo suskaičiuoti iš elektroninio paramagnetinio rezonanso spektro mineraliniame užpilde ir difenilpikrilhidrazine, pastarąjį imant etalonine medžiaga.
[0043] ( 3jiefcrpoHHi>ift napaMarHKTHbiH peaoHaHc. KpaTKan jcnMiraecKafl 3HUHioioneiiH £ . t. 5. M: H3A-bo «cobetckan 3HUHKJioneziHH». p. 961-968.) Elektroninio paramagnetinio rezonanso spektrai buvo gaunami modelio E/x-2547, RADIOPAN (Lenkija) radio-spektrometru.
[0044]
[0045] x - pastaba: atitinkami rodikliai sudaro 0,0% ir mažiau už 2,0xl019 spin/cm3 sustiklėjusioms dalelėms prieš termocheminį apdorojimą ir 51,5% ir apie 6,0xl019 spin/cm3 techninio lygio žinomoms dalelėms po termocheminio apdorojimo prie 900°C, kada iš esmės visas FeO pasikeičia Fe2Ū3.

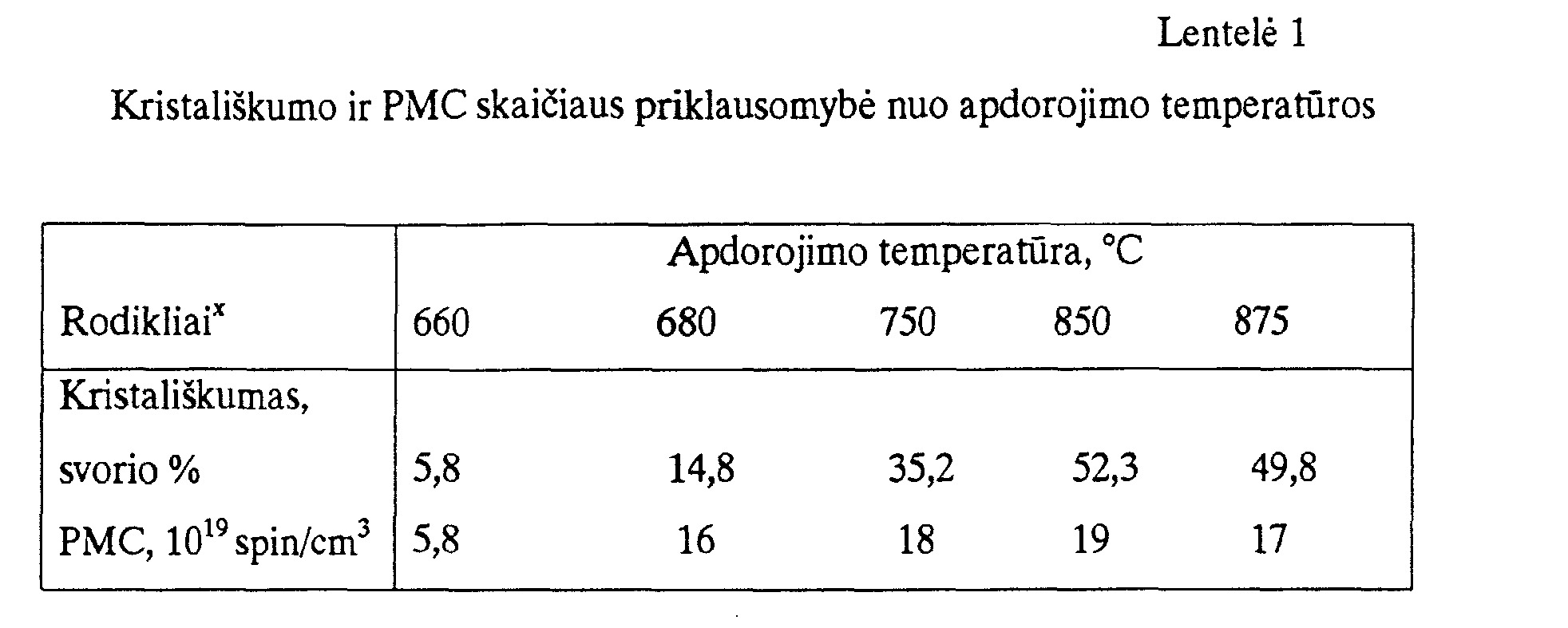

[0046] Kaip matome iš lentelės 1, sustiklėjusių dalelių termocheminis apdorojimas prie temperatūros, žemesnės, negu 680°C, nenaudingas, kadangi toliau ir kristališkumas ir PMC vis auga ir žymiai; nei jis naudingas prie temperatūros virš 850°C, kadangi kristališkumas, ir PMC pradeda, nors neženkliai, duoti priešingą efektą.

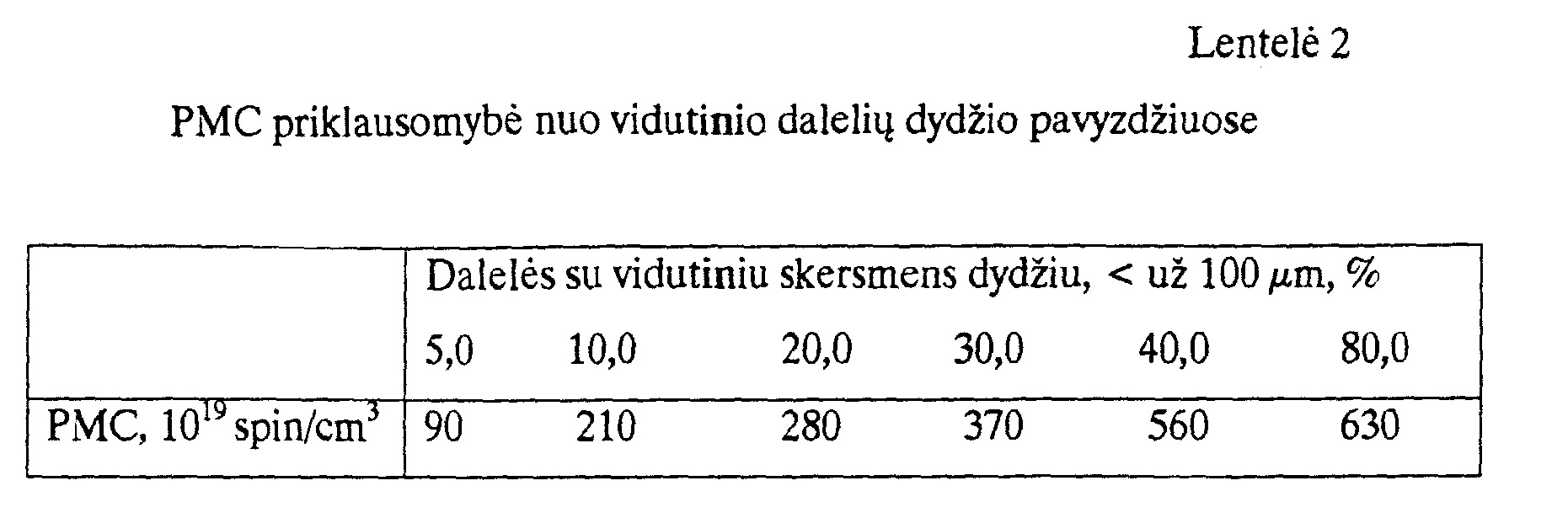

[0047] Po termocheminio apdorojimo mineralinis plokštelinis užpildas buvo susmulkintas ir suskirstytas pagal dalelių dydį, tuo būdu padidinant užpildo reaktyvumą. Bandymai buvo atlikti su dalelėmis, apdorotomis 750°C temperatūroje. Buvo paruošti pavyzdžiai, turintys jvairiomis proporcijomis daleles vidutinio dydžio iki 100 /zm skersmens ir nustatytas PMC skaičius. Eksperimentų rezultatai pateikti lentelėje 2.

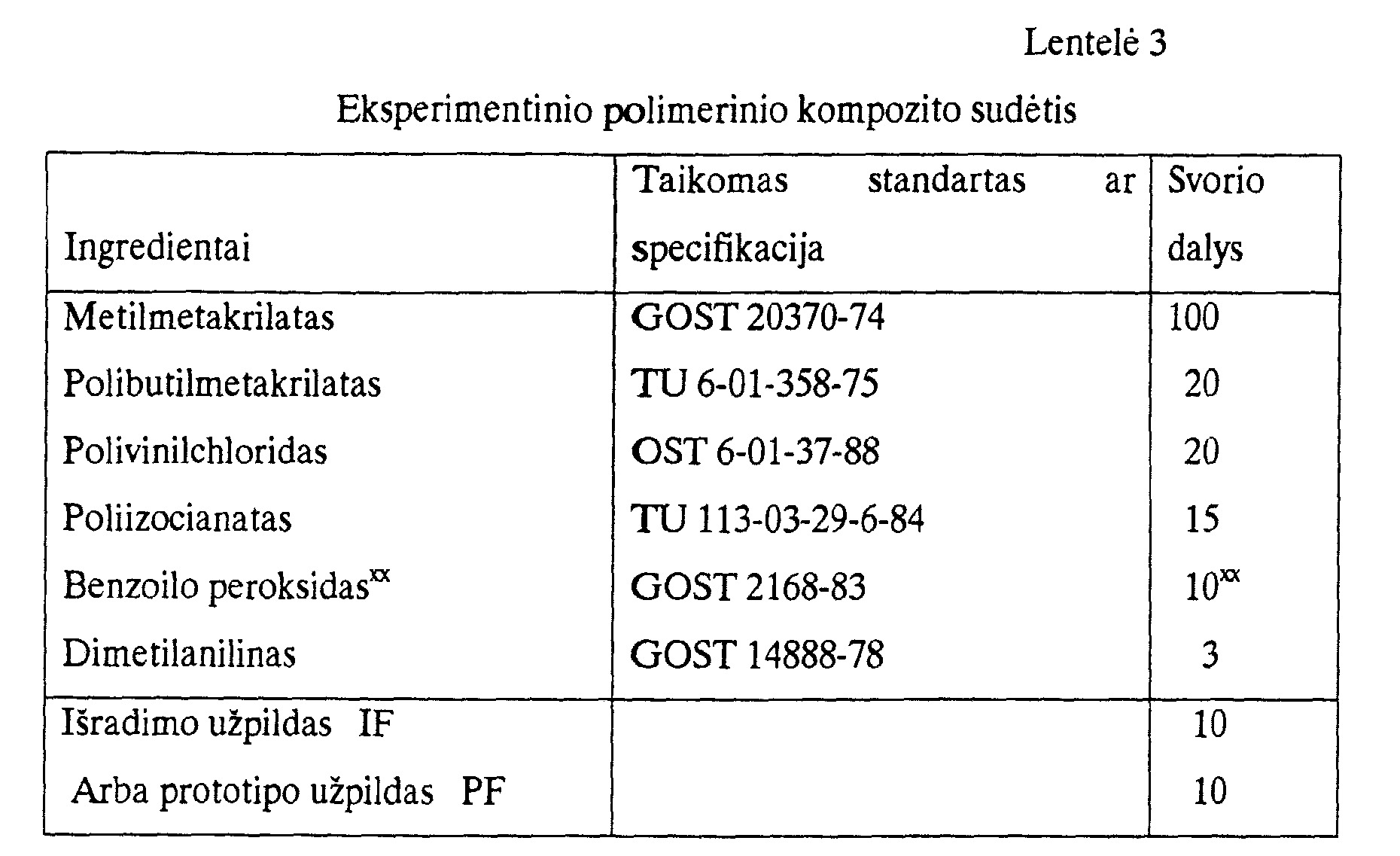

[0048] Išradime siūlomo mineralinio plokštelinio užpildo efektyvumo įvertinimui polimerinių kompozitų fizikomechaninėms savybėms nustatyti buvo paruošti standartiniai pavyzdžiai. Jie buvo naudojami adhezijos jėgos (matuojamos kaip jėga, reikalinga, atitraukti plieno grybo pavidalo gabalą nuo dangos, uždėtos ant atramos, taip pat padarytos iš plieno), atsparumo gniuždymui, atsparumo tempimui, elastingumo modulio lenkimui ir atsparumo smūgiams j ploto vienetą nustatymui. Buvo paruošti žinomų užpildų panašūs pavyzdžiai, naudojami lygiagrečiuose bandymuose ( metodai ir priemonės tokiems bandymams atlikti gerai žinomi specialistams).
[0049] Aukščiau aprašytuose bandymuose išradimo užpildas (toliau IF) buvo toks, kaip paruoštas termocheminiu apdorojimu prie 680°C prieš susmulkinant ir atskiriant ir todėl turintis mažiausius kristalizacijos ir PMC dydžius, lyginant su anksčiau žinomais (toliau PF), kurie buvo paruošti prie 900°C ir turėjo kristalizacijos ir PMC dydžius, artimus maksimumui. Sąlyginai paprastas akrilinių monomerų mišinys, turintis polimerinių priedų ir polimerizacijos iniciatorių, kurie yra išvardinti kairiajame lentelės 3 stulpelyje, buvo naudojamas kaip rišiklis eksperimentiniams, galintiems šaltai polimerizuotis, kompozitams.
[0050] Ingredientai buvo paskirstyti, metilmetakrilatas, polibutilmetakrilatas ir polivinilchloridas buvo iš anksto sumaišyti, tada buvo įvestas vienas iš užpildų, maišant mišinį, pridėta (vėl maišant) poliizocianatas ir dimetilanilinas ir paskiausiai buvo įvestas benzoilo peroksidas. Po kruopštaus maišymo kompozicijos buvo suformuotos įprastu būdu į tiek pavyzdėlių, kiek reikalinga gauti kompozito fizikomechaninių savybių duomenų, vidutinė kvadratinė (santykinė) paklaida ±5%.

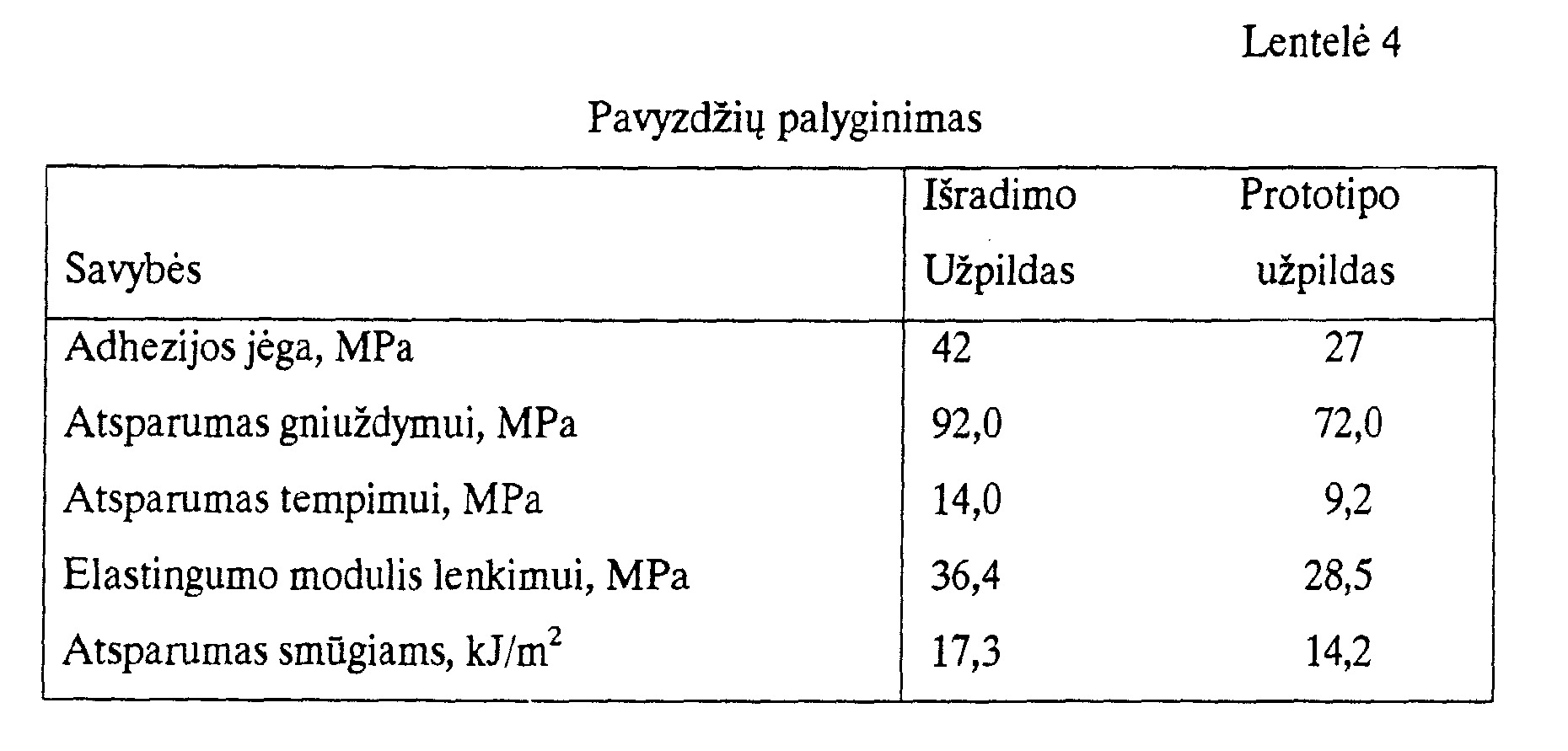

[0051] Kaip matosi iš lentelės 4, mineralinis plokštelinis užpildas pagal siūlomą išradimą yra efektyvesnis, palyginus su žinomu užpildu.
[0052] Siūlomas mineralinio plokštelinio užpildo pritaikomumas, palyginus su ankstesniais, pasižymi plataus masto gamybos galimybe ir plačia pritaikymo sritimi.
1. Kompozitų mineralinis plokštelinis užpildas, gaunamas išlydant pradinį mineralą, suformuojant kietas plokštelines sustiklėjusias daleles iš lydalo ir apdorojant tas daleles termochemiškai oksiduojančioje atmosferoje, kol išsivysto kristalinė fazė, besiskiriantis tuo, kad termocheminio apdorojimo stadijoje plokštelines dalelės buvo apdorojamos 680°-850°C temperatūros intervale, kol susidarė mažiausiai 12% svorio kristalinės fazės ir mažiausiai 7x 1019 spin/cm3 reaktyvių paramagnetinių centrų, po apdorojimo aušinant oru.
2. Kompozitų mineralinis plokštelinis užpildas pagal 1 punktą, besiskirianti s tuo, kad jame mažiausiai 30% visų dalelių turi skersmens vidutinį dydį apie 100 jum ir mažiausiai 14x 1019 spin/cm3 paramagnetinių centrų.
