[LT] Išradimas priklauso medienos apdirbimo pramonei. Išradimu siekiama padidinti medžio tekinimo staklių patikimumą.@Staklės sudarytos iš pagrindo (1), gaminio (3) šablono (2) su jo sekikliu (4) bei pavaros (7) ir peilio (5) su jo laikikliu (6). Peilio (5) laikiklis (6) su pasukimo ir išilginio judesio galimybe pritivirtintas ant ašies (8) ir turi valdymo svirtį (9) su sekiklio (4) reguliatoriumi (12). Peilio ašmenys (18) išlenkti V forma. Reguliatorium (12) nustačius peilio (5) lygį ir smigimą į medieną, už valdymo svirtį (9) peilio (5) laikiklis (6) šablono (2) nustatymo lygyje traukiamas išilgai ašies (8), o peilis (5) išilgai besisukančio gaminio (3) ruošinio. Sekančiam traukimui reguliatorium (12) peilis (5) nuleidžiamas žemiau.
[EN]
[0001] Siūlomas išradimas priklauso medžio tekinimo staklėms.
[0002] Žinomos medinių fasoninių dirbinių apdorojimo staklės, turinčios pagrindą, įtvirtinimo ir padavimo įrenginius, pjovimo instrumentus ir pavarą. Tarp įtvirtinimo, įrenginių pastatytos judamos atramos, turinčios disko formą. Diskuose padarytbs įpjovos, o ant jų šoninių paviršių pritvirtinti dygliai. Ant atramos padarytas latakas nukreipti ruošiniams, o padavimo įrenginys padarytas šliaužiklio, pavidalo {buvusios TSRS 'aut.' liud. Nr. 431991, 1974).
[0003] Techniniu atžvilgiu artimesnis medinių ruošinių apdirbimo įrenginys, turintis pagrindą, šabloną, su jo sekikliu, suportą su pavara, ir peilio laikiklį. Peilio laikiklis pritvirtintas prie •- sliekinio įtaiso, leidžiančio judėti ratu. Sliekas ir suporto pavara sujungti su ta pačia ašimi (buvusios TSRS aut. liud. Nr. 489634, 1975).
[0004] Tokio įrenginio trūkumas yra nepakankamas jo patikimumas, nes, esant nelygiam ruošinio paviršiui, peilis, sutikęs nevienodą nuimamą sluoksnį, negalės pa'tikimai kokybiškai jį nuimti.
[0005] Siūlomo išradimo tikslas yra -įrenginio patikimumo padidinimas.
[0006] Nurodytas tikslas pasiekiamas tuo, kad žinomame medinių ruošinių apdirbimo įrenginyje, sudarytame iš pagrindo, gaminio šablono su j'o sekikliu, pavaros ir peilio su jo laikikliu padaryti tokie pakeitimai: •

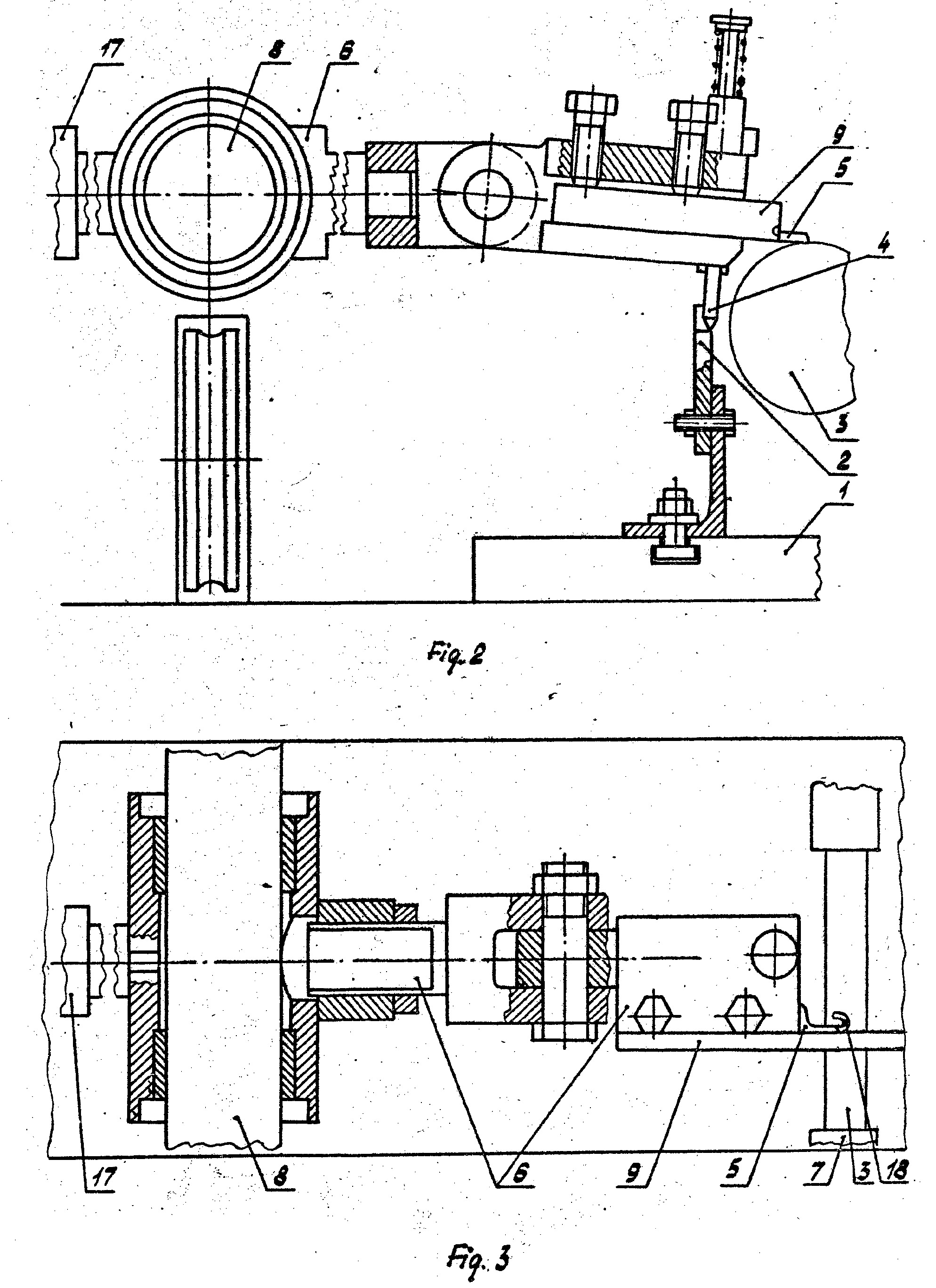

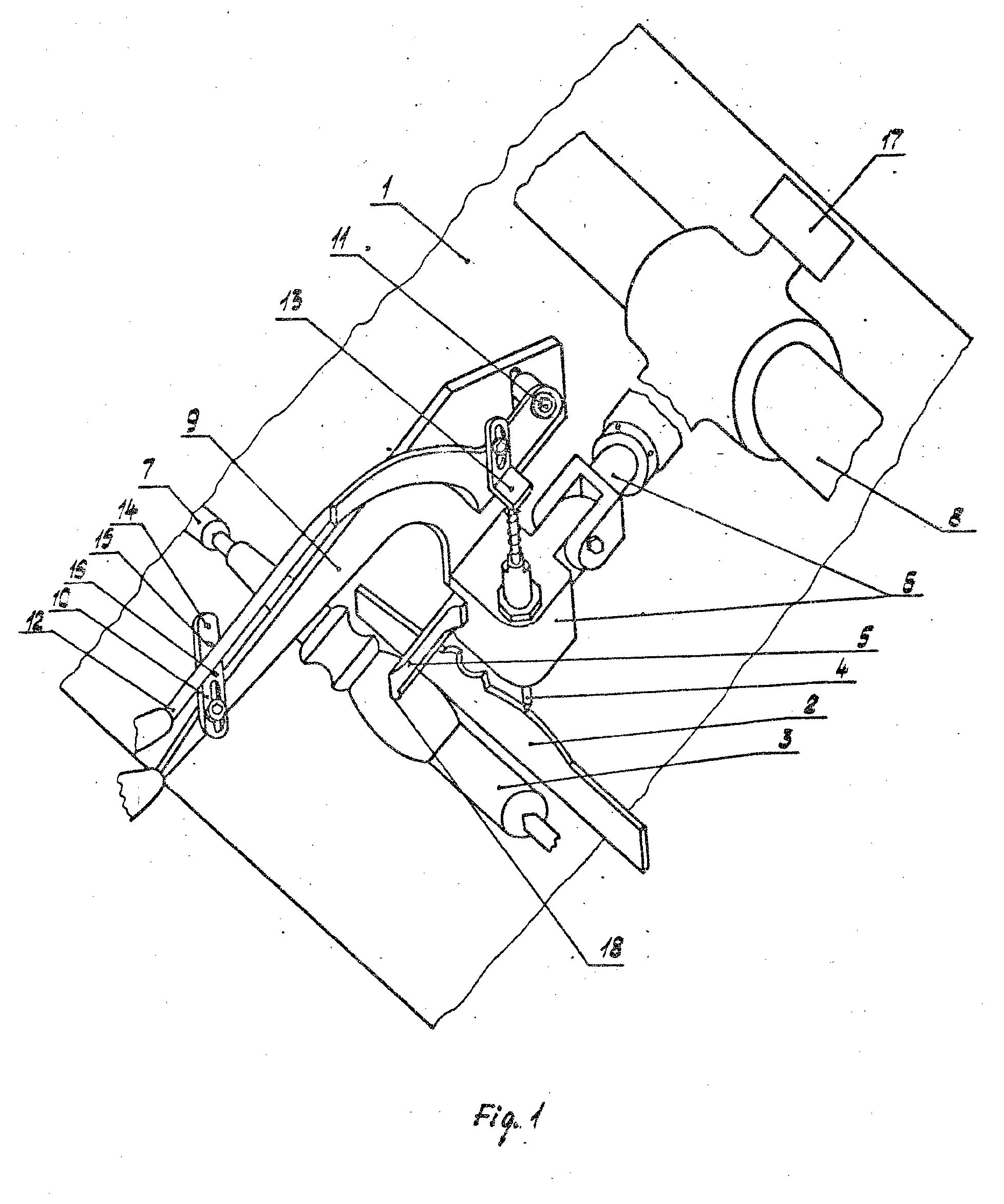

[0007] Peilio laikiklis su pasukimo ir išilginio judesio galimybe pritvirtintas ant ašies, jis turi valdymo svirtį, sujungtą su sekiklio reguliatoriumi, o peilio Išradimo esmė paaiškinta brėžiniu, kur fig. l pateiktas bendras staklių vaizdas, - fig. 2 - jų vaizdas iš priekio,
[0008] Staklės sudarytos iš pagrindo 1, ant jo pritvirtinto šablono 2, atitinkančio gaminio formą ir su šablonu 2 per sekikli, 4 kontaktuojančio peilio 5 laikiklio 6. Gaminio ruošinys pritvirtintas prie pavaros 7. Peilio 5 laikiklis 6 pritvirtintas ant ašies 8 ir gali sukiotis bei judėti išilgai jos. Laikiklis 6 turi valdymo svirti, 9, fiksatoriumi~ TO ir pusašiu 11 sujungtą su sekiklio 4 reguliatoriumi 12. Sekiklis 4 per atraminę plokštelę 13 su reguliatoriumi 12 ir peilio 5 laikikliu 6 sujungtas, paliekant galimybę keisti tarp šablono 2• ir. laikiklio 6 esančios sekiklio 4 dalies ilgi,. Reguliatorius 12 turi fiksatorių 10 su■ viršutiniu lygiu 14, vidurio atrama 15 ir galiniu tašku 16. Priešingoje nuo laikiklio 6 ašies 8 pusėje nejudamai prie laikiklio 6 prijungtas atsvaras 17. Peilio 5 ašmenys 18 padaryti V formos ir nukreipti gaminio 3 liestinės kryptimi.
[0009] Staklės veikia taip: gaminio> 3 ruošinys pritvirtinamas prie pavaros 7/ Reguliatorius 12 " u* žfiksuojamas viršutiniu lygiu 14. Įjungiama pavara 7, sukanti gaminio ruošini, priešinga peilio 5 ašmenų kryptimi. Valdymo svirtimi 9 laikiklis 6 traukiamas išilgai ašies 8'
[0010] o peilis 5, nuleistas ant gaminio 3 ruošinio, slenka besisūkančiu - ruošiniu, išdrožinėdamas jo- paviršiuje šabloną 2 ' atitinkančius įdubimus. Perėjus peiliui' 5 visą gaminio 3 ^ ruošinio ilgi, reguliatorius 12 perfiksuojamas už fiksatoriaus 10 vidurio a' tramos 15,
[0011] • tokiu būdu peili, 5 nuleidžiant žemiau ir prispaudžiant prie gaminio 3 ruošinio. Tokioje peilio padėtyje jis vėl pertraukiamas išilgai' gaminio 3 ruošinio, kopijuojant sekikliu 4 šabloną 2. Įdubimai gaminio 3 ruošinio paviršiuje pagilinami, peilis 5 pasiekia
[0012] didesnę ir dar neliestą jo paviršiaus dalį.Perėjus su peil-iu 5 gaminio 3 ruošini, antrą kartą, reguliatorius 12 vėl perfiksuojamas, dabar jau už. galiniame taške 16
[0013] ir peilis 5 su laikikliu 6 trečią kartą pertraukiamas besisukančio gaminio 3 ruošinio paviršiumi, pasiekdamas vis'ą jo paviršių ir pagilindamas įdubimus .iki gaminiui 3 reikalingo gylio. Po to- gaminys '3 atjungiamas -nuo pavaros 7 ir i, jo vietą įstatomas kitas ruošinys.
[0014] Lyginant su prototipu, siūlomos staklės yra patikimesnės.. Jos patikimiau užtikrina gaminio kokybę, nes keliais kartais' reguliuojant drožlės storį, drožiamo gaminio paviršiuje ' -lengviau išvengti i'šplėšimų. Patikimesnis darbas ir užsikirtimų atžvilgiu
[0015] - peilis neįsiremia į storą sluoksnį, dėl kurio galimi • • ' • ' peilio lūžimai. Drožiant nestoru reguliuojamu sluoksniu patikimesnės -ir ruošinį sukančio variklio darbo sąlygos, nes krūvis tolygesnis.be perkrovimų. V formos peilio ašmenys vienodai drožia iš visų pusių, patikimai apsaugo nuomedienos išplėšimų ir gaminio paviršiaus defektų. Leidžiantis į gaminio įdubimus viena lanko pusė maima pagrindinę drožlę, o kita palygina paviršių. Tai patikimai užtikrina paviršiaus kokybę ir . sumažina . šlifavimo darbo sąnaudas ir išlaidas. Vienu peiliu galima ištekinti visą reikiamą gaminio figūrą.
Medžio tekinimo staklės, sudarytos iš pagrindo, gaminio šablono su jo sekikliu, pavaros' ir peilio su jo laikikliu, b.e si skiriančio tuo, kad peilio laikiklis su pasukimo ir išilginio judesio galimybe pritvirtintas ant ašies ir turi valdymo svirti,su sekiklio reguliatoriumi, o peilio ašmenys išlenkti V forma.
