[LT] Šis išradimas skirtas anglingų medžiagų šiluminės vertės, išreikštos britaniškais šilumos vienetais, padidinimui. Anglinga medžiaga yra įvedama į šilumokaitį ir yra įpurškiamos suspaustos dujos, tokios kaip inertinės dujos arba anglies dvideginis, padidinant slėgį, kuris pagerina vykdomą procesą. Anglinga medžiaga yra kaitinama iki reikiamos temperatūros narinėjant šildančią terpę ne mažiau kaip viename vamzdyje, kuris liečiasi su anglinga medžiaga. vanduo ir kiti šalutiniai produktai, tokie kaip degutas ir dujos, yra surenkami proceso metu. Pašildytas vanduo gali būti panaudotas kaip šaltinis į kitą indą tiekiamai medžiagai pašildyti.
[EN]
[0001] Šis išradimas yra susijęs su anglingų medžiagų apdorojimo aukšto slėgio sąlygose būdais, siekiant padidinti jų šiluminę britaniškais šilumos vienetais iš-reikštą vertę, tačiau nebūtinai jais apsiriboja. Tipišku šio išradimo pritaikymo būdu yra įvairių gam-toje sutinkamų anglingų medžiagų, tokių kaip mediena, durpės, rudoji anglis apdorojimas, siekiant paversti jas geriau tinkamomis kieto kuro rūšimis.
[0002] Žinomi tokio apdorojimo įrenginiai veikiantys pavir-šinio šilumokaičio principu, kai šiluminė kaita vyksta per šildomą paviršių, susidedantys iš išorinio korpuso, kurio viduje yra ne mažiau kaip vienas vamzdis, į kuri, patalpinama šiluminiam apdorojimui skirta medžiaga, taip pat turi priemones šiai medžiagai i, vamzdžius pakrauti ir iškrauti po apdorojimo, be to, korpuse yra angos šiluminei terpei i, korpusą tiekti bei varinėti (žiūrėti, pavyzdžiui, Prancūzijos patento Nr. 1523810 aprašymą) . Taip pat žinomas įrenginys, kurį sudaro iš-orinis korpusas, turintis dvi angas, ir į išorinio korpuso vidinę erdvę patalpinti vamzdžiai, į kuriuos patalpinama šildančioji terpė, o aplink vamzdžius į kor-pusą per jame esančią vieną minėtą angą tiekiama me-džiaga šiluminiam apdorojimui, o po apdorojimo paša-linama per kitą angą (žiūrėti išradimo aprašymą Japoni-jos paraiškai Nr. 3-18113) .
[0003] Iki šiol buvo naudojama arba siūloma visa eilė anglingų kuro rūšių pagerinimui skirtų išradimų, kuriais norėta paversti jas geriau tinkamu kietu kuru. Siūlomam išra-dimui artimiausias įrenginys aprašytas JAV patentinėje paraiškoje Nr. 850 562, kurios prioritetas 1992 03 13. Šis įrenginys be minėtų talpų apdorojamos medžiagos patalpinimui ir šiluminės terpės patalpinimui dar turi priemones, sujungtas su šilumos mamų priemonėmis, skirtomis slėgio veikiamos terpes (dujų) tiekimui ne mažiau Kaip vieną minėtą vamzdį.
[0004] Naudojant aukščiau minėtus įrenginius iškyla daug prob-lemų, kurios visiems šiems įrenginiams yra bendros. Jų tarpe galima išskirti dideles anglingo kuro gerinimo įrenginių gamybos bei eksploatavimo išlaidas, sunkų ir sudėtingą pastovaus anglingo kuro gerinimo sistemų eksploatavimo valdymą, o taip pat ir tai, kad šie įrenginiai iš viso stokoja lankstumo bei universalumo, įgalinančių pritaikyti juos kitokių medžiagų apdorojimui prie kitokių temperatūrų ir/arba slėgių.
[0005] Šį išradimą atitinkantys būdai bei įrenginiai įgalina išspręsti daugelį problemų ir pašalinti trūkumus, susijusius su iki šiol žinomais įrenginiais ir būdais, nes siūlo nesudėtingos ilgalaikės konstrukcijos priemones, kurias galima universaliai panaudoti bei nesunkiai pritaikyti įvairių medžiagų apdorojimui besikeičiančių temperatūrų ir/arba slėgių sąlygose. Be to, šį išradimą atitinkantiems įrenginiams būdingas valdymo paprastumas ir efektyvus šiluminės energijos panaudojimas, suda-rantis sąlygas ekonomiškam eksploatavimui ir išteklių taupymui.
[0006] Šio išradimo privalumus įgyvendinti įgalina toliau ap-rašyti būdai ir įrenginiai, kuriuose anglingos medžia-gos pakraunamos į šilumos mainų įrenginius, turinčius ne mažiau kaip vieną vidinį vamzdį, atmosferos sąlygose apgaubtą išoriniu korpusu. Anglingai medžiagai pakitus šilumos mainų įrenginyje, ant jos paleidžiamos suspaustos dujos. Pagal vieną šio išradimo įgyvendinimo va-riantą šilumos mainų terpė, kurios temperatūra būna tarp maždaug 250°F (121,1°C) ir 1200°F (648, 9°C), o paprastai apie 750°C (398,9°C), yra varinėjama korpuse, turėdama sąlytį su vidinio vamzdžio (vamzdžių) išorine dalimi. Šilumos mainų terpė patenka į korpusą pro pir-mąjį vožtuvą, esantį netoli nuo šilumokaičio viršaus ir išleidžiama iš korpuso pro antrąjį vožtuvą, įrengtą netoli nuo šilumokaičio dugno. Tam tikrą reguliuojamą
[0007] laiko tarpą išlaikoma aukšta temperatūra, reikalinga britaniškais šilumos vienetais išreikštai šiluminei anglingos medžiagos vertei padidinti. Vanduo ir kiti šalutiniai produktai, tokie kaip degutas ir dujos, iš-siskyrę iš anglingos medžiagos, surenkami pro šilumo-kaičio dugne esanti, vožtuvą. Šilumos mainų etapo pabaigoje anglinga medžiaga perkeliama i vieną ar daugiau talpų, kuriose ji laikoma iki perkėlimo i, ekstruderį granuliavimui.
[0008] Pagal antrąj i išradimo įgyvendinimo variantą anglinga medžiaga pakraunama į šilumokaiti,, turinti ne mažiau kaip vieną vidini, vamzdi,, apsuptą išorinio korpuso. Išoriniame korpuse yra keturi Įleidimo/išleidimo vož-tuvai, pro kuriuos šilumos mainų terpė patenka i kor-pusą ir ten pasilieka. Pirmasis vožtuvas įrengiamas netoli nuo šilumokaičio viršaus, antrasis vožtuvas yra maždaug per vieną trečdalį šilumokaičio ilgio žemiau pirmojo, trečiasis vožtuvas įtaisomas maždaug per du trečdalius šilumokaičio ilgio žemiau antrojo, o ketvirtasis įrengiamas žemiau trečiojo netoli nuo šilu-mokaičio dugno. Šiame kontrukciniame variante šilumos mainų terpė įleidžiama pro pirmąjį vožtuvą ir vari-nėjama išoriniame korpuse šilumokaičiu žemyn iki pasiekia antrąjį vožtuvą, kuris atsidaro, leisdamas šilu-mos mainų terpei cirkuliuoti atgal pro krosnį, kurioje ji pakartotinai pašildoma. Pakartotinai pašildyta ši-lumos mainų terpė recirkuliuojama atgal pro pirmąjį vožtuvą. Nuleidus iš esmės visą vandenį žemiau antrojo vožtuvo lygio, pastarasis uždaromas. Tada atidaromas trečiasis vožtuvas. Vanduo pradeda garuoti ir kon-densuotas ant žemiau antro vožtuvo lygio esančių ang-lių. Vožtuvų atidarymo' ir uždarymo procesas tęsiamas tol, kol iš esmės visas vanduo patenka ant šilumokaičio dugno, kur jis surenkamas ir išleidžiamas, šiuo atveju vėl manoma, kad šilumos mainų terpės temperatūra turėtų būti tarp maždaug 25CTF (121, 1°C) ir 12 00'JF (648, 9°F), o slėgis sistemoje - tarp maždaug 2 svarų i kvadratini, colį (13,79 kPa) iki 3000 svarų i, kvadratini, coli, (20,68 MPa).
[0009] Trečiame ši, išradimą atitinkančiame konstrukciniame variante yra išorinis korpusas, i, kuri, kokybei pagerinti sukraunama anglinga medžiaga. Išoriniame korpuse yra dau-gybė horizontaliai lygiagrečiai išdėstytų vamzdžių. Jie išdėstyti šilumos mainų terpės pripildytame korpuse. Ši-lumos mainų terpė varinėjama žemyn iš eilės pro horizontaliai lygiagrečiai išdėstytus vamzdžius tol, kol i, korpusą įleidžiamos inertinės dujos. Šilumos mainų terpė yra nuo maždaug 250°F (121,1°C) iki maždaug 1200°F (648,9°C) temperatūros, o slėgis - nuo 2 iki 3000 svarų į kvadratinį colį (nuo 13,79 kPa iki 20,68 MPa).
[0010] Ketvirtame šį išradimą atitinkančiame konstrukciniame variante yra išorinis korpusas, į kurį kokybės pagerinimui pakraunama anglinga medžiaga. Šilumos mainų terpė varinėjama vertikaliai lygiagrečiai išdėstytuose vamzdžiuose, o inertinės dujos įleidžiamos į išorinį korpusą anglingos medžiagos kokybės gerinimui palengvinti. Šilumos mainų terpės temperatūra yra tarp maž-daug 250°F (121,1°C) ir 1200°F (648, 9°C) , o slėgis sistemoje - tarp maždaug 2 ir 3000 svarų į kvadratinį colį
[0011] Papildoma šio išradimo siūloma nauda ir privalumai taps aiškūs, susipažinus su tinkamiausių konstrukcinių va-riantų aprašymais, pateikiamais kartu su brėžiniuose pavaizduotais konkrečiais pavyzdžiais, kuriuose: Fig. 1 parodyta funkcinė seriji-nės gamybos šilumokaičio panaudojimu pagrįstos kuro kokybės pagerinimo sistemos schema. Ši sistema paruošta vadovaujantis išradimą atitinkančiais principais. Fig. 2 parodyta funkcinė nepertraukiamo veikimo tipo šilumokaičio panaudojimu pagrįstos kuro kokybės pagerinimo sistemos schema. Ši sistema paruošta vadovaujantis ši, išradimą atitinkančiais principais . Fig. 3 parodytas antrojo konstrukcinio šilumokaičio varianto su daug įleidimo/išleidimo vožtuvų vertikalus šoninis pjūvis. Fig. 4 parodytas vertikalus šoninis trečiojo konstrukcinio šilumokaičio varianto pjūvis. Išoriniame korpuse, kuriame talpinama anglinga medžiaga, yra daug horizontalių lygiagrečiai išdėstytų vamzdžių. Vadovaujantis ši, išradimą atitin-kančiais principais, jais varinėjama šilumos mainų terpė. Fig. 5 parodytas vertikalus šoninis ketvirtojo konstrukcinio šilumokaičio varianto pjūvis. Išori-niame korpuse, kuriame talpinama anglinga me-džiaga, yra daug vertikalių lygiagrečiai išdės-tytų vamzdžių. Vadovaujantis ši, išradimą ati-tinkančiais principais, jais varinėjama šilumos mainų terpė. Fig. 6 parodytas įrenginio, pavaizduoto fig. 5, sker-sinis pjūvis pagal linijas 6-6, kuriame pavaiz-duoti vamzdžiai, kuriais varinėjama šilumos mai-nų terpė.
[0012] Šis išradimas yra skirtas anglingų medžiagų kokybės pagerinimui. Prie tokių medžiagų priskiriama, tačiau jais neapsiribojama, apatinėje klodo dalyje randama anglis, rudoji anglis, o taip pat pusiau bituminės kuro rūšys. Pastarųjų pavyzdžiais gali būti mediena, durpės bei bituminės anglies rūšys, randamos telkiniuose pa-
[0013] našiai kaip ir aukštesniųjų rūšių anglis. Iškastose anglingose medžiagose paprastai yra nuo maždaug 20 % iki maždaug 80 % drėgmės. Dažnai jas galima naudoti tiesiog be jokio išankstinio apdorojimo, išskyrus gra-nuliavimą iki pageidaujamo stambumo. Anglingų medžiagų dalelyčių stambumas žymia dalimi apsprendžia norimam jų kokybės pagerinimui pasiekti būtiną laiką. Kalbant bendrais bruožais, kuo stambesnės dalelytės, tuo il-gesnio laiko reikia anglingo kuro kokybei pagerinti.

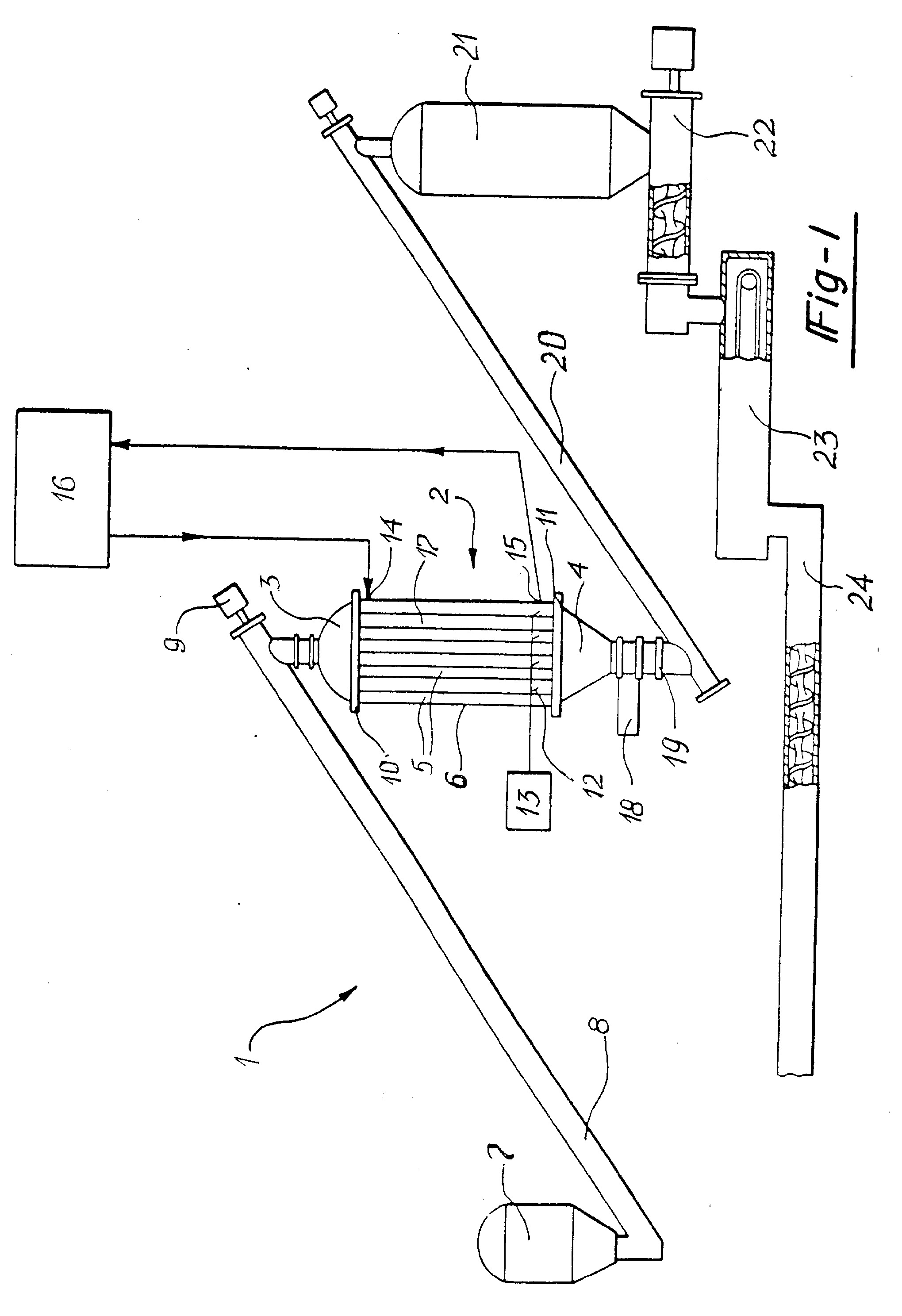

[0014] Fig. 1 parodyta serijinės gamybos kuro kokybės pagerinimo sistema 1. Ji susideda iš šilumokaičio 2, kuriame yra kamera, viename savo gale turinti įleidimo angą 3, o kitame - išleidimo angą 4 bei daug vamzdžių 5, išvedžiotų per visą kameros ilgi,, o taip pat išorini, korpusą 6, gaubiantį dideli, šių vamzdžių 5 kieki,. Anglinga medžiaga iš bunkerio 7 konvejeriu 8 pristatoma i, įleidimo į šilumokaitį 2 galą 3. Atidaromi šilu-mokaičio viršuje esantys vožtuvai 9 ir 10. Tai įgalina pakrauti anglingą medžiagą į vamzdžius 5. Prieš pripildant vamzdžius 5 anglinga medžiaga, uždaromas netoli nuo šilumokaičio 2 dugno esantis vožtuvas 11. Vamzdžius 5 pripildžius, jie uždaromi vožtuvais 9 ir 10. Po to į vamzdžius 5 pro vožtuvus 12 iš rezervuaro 13 leidžiamos inertinės dujos, tokios kaip azotas arba kitokios, pavyzdžiui, anglies dvideginis. Jos užpildo tarp ang-lingų dalelyčių esančius tarpelius ir padidina slėgį vamzdžių viduje. Šis slėgis veikia azotą ar kitas inertines dujas. Dujoms leidus tekėti, jos nesunkiai teka į vamzdžius 5, kuriuose palaikomas atmosferos slėgis. Slėgiui vamzdžių viduje pakilus iki pageidaujamo lygio, dujų tekėjimas nutraukiamas.
[0015] Šilumos mainų terpė, tokia kaip įkaitintos dujos, ly-dyta druska arba, pageidautina, tepalas, kurio tempe-ratūra yra tarp maždaug 50°F (121,1°C) ir 1200°F (648, 9°C) , o pageidautina, maždaug 750VF (398, 9°C) , pa-
[0016] stoviai varinėjama korpuse 6, patekdama į ji, pro vož-tuvą 14 ir išleidimo vožtuvą 15. Pro vožtuvą 15 iš-leidžiama šilumos mainų terpė leidžiama pro krosnį 16, kurioje ji pakartotinai pakaitinama, o po to vėl tiekiama i, korpusą 6. Vidinėje korpuso 6 sienelėje iš eilės išdėstyta daug turinčių atvirą galą ir i, vidų nukreiptų flanšų 17, virš kurių šilumos mainų terpė palaipsniui korpusu 6 teka žemyn. Inertinės dujos arba anglies dvideginis, turėdamas sąlyti, su vidine vamzdžių 5 sienele, atlieka perduodamos šilumos nešėjo funkciją. Jos absorbuoja karšti, ir nukreipia ji, i, anglingą me-džiagą .
[0017] Jeigu vamzdžiuose 5 esančioje anglingoje medžiagoje esantis sieros kiekis viršija pageidaujamą lygi,, i, juos kartu su inertinėmis dujomis ar anglies dvideginiu gali būti įleidžiama vandenilio, kuris tą per dideli, sieros kieki, pašalina iš anglingos medžiagos. Kalbant bendrais bruožais, reikalingas vandenilio kiekis yra tiesiog proporcingas pašalinamos sieros kiekiui.
[0018] Karštai šilumos terpei tekant aplink vamzdžius 5 žemyn nuteka ir anglingoje medžiagoje esanti drėgmė. Esant pakankamai aukštai temperatūrai, anglingoje medžiagoje esanti drėgmė garuoja ir kondensuojasi ant vamzdžių 5 apačioje esančio vožtuvo. Iš esmės visas vanduo kartu su kitais šalutiniais produktais, tokiais kaip degutas bei dujos, surenkami prie išleidimo iš šilumokaičio 2 angos 4. Tada galima atidaryti šilumokaičio 2 dugne esanti, vožtuvą 18 ir išleisti iš jo vandeni, bei kitus šalutinius produktus.
[0019] Anglingos medžiagos buvimo vamzdžiuose 5 trukmė yra skirtinga ir priklauso nuo granulių dydžio, sistemos eksploatavimo temperatūros, i, vamzdį įleidžiamų dujų slėgio bei nuo pageidaujamos pasiekti šiluminės vertės. Paprastai šis laikas yra nuo maždaug 5 minučių iki apie 30 minučių. Paprastai, didėjant temperatūrai ir slėgiui šilumokaityje, tam reikalingas laikas trumpėja. Ir atvirkščiai, dirbant prie žemų temperatūrų bei slėgių, laikas ilgėja.
[0020] Sistemos 1 panaudojimu pagrįsta procesą galima atlikti prie temperatūrų nuo maždaug 250°F (121,1°C) iki 1200°F (648,9°C) ir esant slėgiui nuo maždaug 2 iki apie 3000 sva-rų i,, kvadratini, coli, (nuo maž-daug 13,79 kPa iki apie 20,68 Mpa). Pačiu geriausiu anglingos medžiagos kokybės pagerinimo rezultatų pasiekiama, kai temperatūrai, kuriai esant šilumos mainų terpė cirkuliuoja sistemoje, leidžiama pasiekti apie 750°F (398,9°C) .
[0021] Šilumos mainų ir kokybės gerinimo etapo pabaigoje, slėgis sumažinamas, tuo tikslu atidarant kontrolinį vožtuvą 11. Atidarius vožtuvą 11, o po to šilumokaičio dugne esantį vožtuvą 19, ištuštinami išoriniame korpuse esantys vamzdžiai. Po to anglinga medžiaga konvejeriu 20 nukreipiama į antrąjį bunkerį 21, kuriame ji laikinai sandėliuojama. Antrojo bunkerio 21 dugne yra į viršų nukreiptas ekstruderis 21, kuris atlieka anglingos medžiagos granuliavimą ir nukreipia ją į aušintuvą 23. Anglingai medžiagai pakankamai ataušus, ji perkeliama į antrąjį ekstruderį 24, nukreipiantį granules į san-dėliavimo vietą.

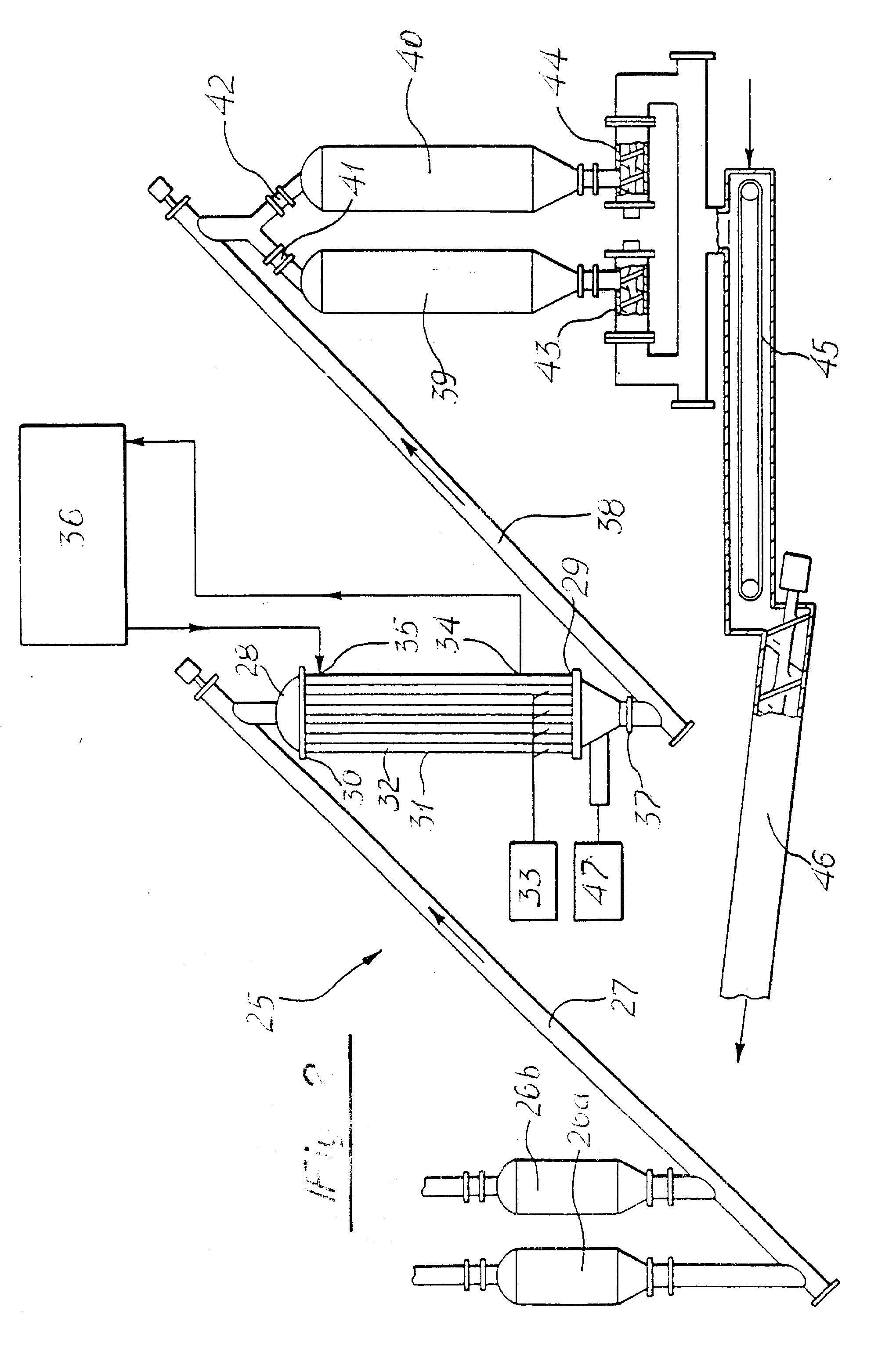

[0022] Fig. 2 parodyta nepertraukiamo veikimo tipo kuro ko-kybės gerinimo sistema 25. Nepertraukiamo veikimo kuro kokybės gerinimo sistema susideda iš poros laikymui skirtų bunkerių 26a ir 26b, dar kitaip čia vadinamų uždarais tiektuvais, kuriuose laikoma anglinga me-džiaga, ;curios kokybę numatyta pagerinti. Anglinga medžiaga dedama ant konvejerio 27, nukreipto -į vir-šutinę šilumokaičio 28 dalį. Apatiniam vožtuvui 29 esant uždarytam, anglinga medžiaga praleidžiama pro viršutinėje šilumokaičio dalyje esantį vožtuvą 30 ir patenka i, išorinio korpuso 31 viduje esančius vamz-džius 32. Šis procesas vyksta nepertraukiamai, kadangi kol vienas iš uždarų tiektuvų yra ištuštinamas konvejeriu 27, kitą galima pripildyti iš naujo.
[0023] Vamzdžiams 32 prisipildžius, uždaromas vožtuvas 30. Ta-da i, juos, veikiant slėgiui, leidžiamos inertinės dujos, tokios kaip azotas arba kitokios, kaip, pavyz-džiui, anglies dvideginis. Šis slėgis veikia inertiškas dujas 33 arba kitokias dujas, pavyzdžiui, anglies dvidegini,. Dujoms leidusi tekėti, jos nesunkiai teka i, vamzdžius 32, kuriuose yra atmosferos slėgis. Slėgiui vamzdžių viduje pakilus iki pageidaujamo lygio, dujų tekėjimas nutraukiamas. Inertinės dujos arba kitokios dujos, pavyzdžiui, anglies dvideginis pakelia slėgi, sistemoje iki maždaug tarp 2 svarų i, kvadratini, coli, (13,79 kPa) ir maždaug 3000 svarų i, kvadratini, coli, (20,68 MPa). Pageidautina, kad slėgis sistemoje pakiltų iki maždaug 800 svarų i, kvadratini, coli, (5,52 MPa) . Slėgiui esant vamzdžiuose, padidinama anglingos me-džiagos temperatūra. Tuo tikslu šilumos mainų terpei leidžiama cirkuliuoti korpuse taip, kaip buvo aprašyta su nuoroda i, fig. 1 parodytą šilumokaiti, 24. Šiuo atveju ir vėl šilumos mainų terpės tekėjimo žemyn dėka iš esmės visa anglingoje medžiagoje esanti drėgmė patenka i, šilumokaičio 28 apačią, kur ji gali būti surinkta ir išleista kartu su kitais pašalinamais šalutiniais produktais, tokiais kaip degutas ar kitos dujos. Šilumos mainų terpė pro vožtuvą 34 išleidžiama iš korpuso 31 ir, prieš pakartotinai patekdama atgal pro vožtuvą 35, praleidžiama pro krosnį, 36..Manoma, kad šilumos mainų terpės temperatūra turi būti nuo maždaug 250°F (121,1°C) iki maždaug 1200°F (648,S°C). Pageidautina, kad ji būtų apie 750°F (398, 9°C) .
[0024] Azotas 33 arba kitos inertinės dujos, susili&sdamos su vidinėmis vamzdžio 32 sienelėmis, atlieka perduodamos šilumos nešėjo funkciją, surinkdamos šilumą ir per-keičiamos ją į anglingą medžiaga. Šilumos mainų ir kokybės gerinimo procesui pasibaigus, atidaromi šilu-mokaičio 28 apačioje esantys vožtuvai 29 ir 37. Tada slėgis sumažėja iki atmosferinio ir anglinga medžiaga nukrinta ant konvejerio 38, kuris pristato ją i, porą uždarų gatavos produkcijos bunkerių 39 ir 40. Tada atidaromas pirmasis uždaras bunkeris 39 ir anglinga medžiaga patalpinama jo viduje. Pripildžius pirmąjį bunkeri, 39, uždaromas vožtuvas 41, o antrojo uždaromo bunkerio 40 viršuje esantis vožtuvas 42 atidaromas ir anglinga medžiaga gali"" patekti i, ji,. Abiejuose uždaromuose bunkeriuose 39 ir 40 atitinkamai yra eks-truderiai 43 ir 44, kurie atlieka anglingos medžiagos granuliavimą ir nukreipia ją i, aušintuvą 45. Pakankamai atvėsusi anglinga medžiaga pristatoma i, antrąjį esk-truderį 46, kuris nukreipia anglingą medžiagą san-dėliavimui. Ant vamzdžių apačioje esančio vožtuvo 29 sienelių susikondensavusiai drėgmei bei kitų šalutinių produktų, tokių kaip degutas bei dujos surinkimui prie išleidimo iš šilumokaičio angos yra talpa 47.

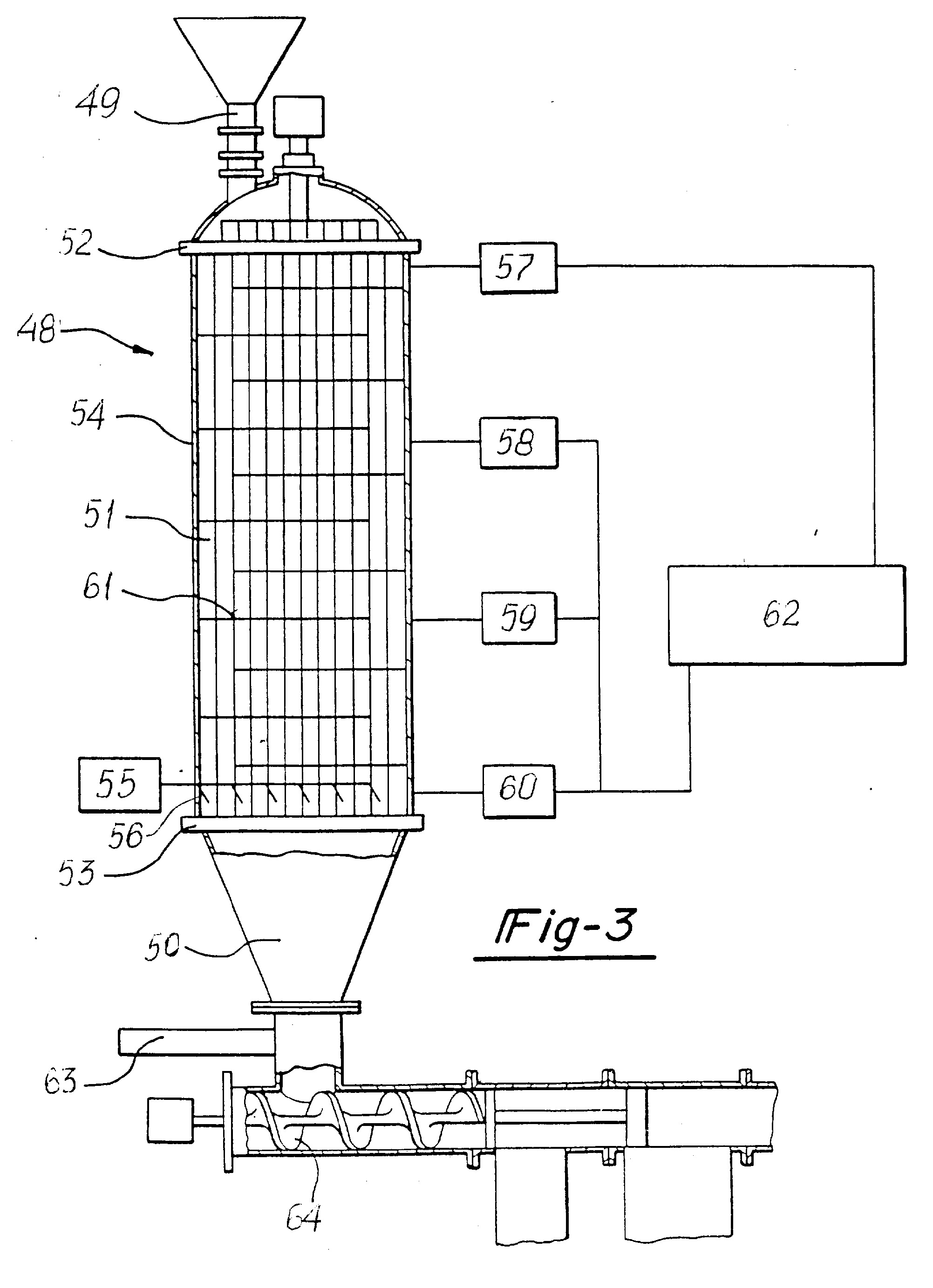

[0025] Fig. 3 parodytas antras konstrukcinis šilumokaičio 48 variantas, kuri, galima naudoti fig. 1 parodytoje šį išradimą atitinkančioje serijinės gamybos sistemoje. Siame konstrukciniame variante šilumokaitis 48 prie-šinguose savo galuose turi anglingos medžiagos įleidi-mo 49 ir išleidimo 50 angas, daug vamzdžių 51, į kuriuos sukraunama kokybės pagerinimui skirta anglinga medžiaga, viršutinis 52 ir apatinis 53 vožtuvai, skirti slėgiui vamzdžiuose 51 su anglinga medžiaga palaikyti bei išorinis didelį vamzdžių 51 kiekį supantis korpusas 54, o taip pat inertinių dujų arba kitokių dujų, tokių kaip anglies dvideginis, įleidimui iš rezervuaro 55 į vamzdžius skirti vožtuvai 56. Inertines dujas arba anglies dvideginį veikia slėgis. Dujoms leidus tekėti, jos nesunkiai patenka į vamzdžius 51, kuriuose palaikomas atmosferos slėgis. Dujų slėgiui pakilus iki pageidaujamo lygio, jų tekėjimas nutraukiamas. Paprastai inertinės dujos slėgi, sistemoje pakelia nuo maždaug tarp 2 svarų i, kvadratini, coli, (13,79 kPa) ir maždaug 3000 svarų i, kvadratini, coli, (20,68 MPa) , pageidautina, iki maždaug 800 svarų i, kvadratini, coli, (5,52 MPa). Išoriniame korpuse 54 yra keturi įlei-dimo/išleidimo vožtuvai 57 - 60, pro kuriuos patenka varinėjimui šilumokaityje skirta šilumos mainų terpė. Pirmasis vožtuvas 57 įrengiamas netoli nuo šilumokaičio viršaus kaip tik po vožtuvu 52. Antrasis vožtuvas 58 yra maždaug per vieną trečdali, šilumokaičio 48 ilgio žemiau pirmojo vožtuvo 57. Trečiasis vožtuvas 59 įtai-somas maždaug per du trečdalius šilumokaičio 48 ilgio žemiau pirmojo ir antrojo vožtuvų. Ketvirtasis vožtu-vas 60 įrengiamas netoli nuo šilumokaičio 48 dugno virš vožtuvo 53. Vidinėje korpuso 54 sienelėje išdėstyta eilė atvirą galą turinčių ir į vidų nukreiptų flanšų 61, virš kurių šilumos mainų terpė laipsniškai teka žemyn korpuse 54 .
[0026] Uždarius vožtuvą 53, anglingą medžiagą pakrovus į vamz-džius 51, uždarius vožtuvą ir į vamzdžius 51 įleidus inertinių dujų ar anglies dvideginio, šilumos mainų terpė nepertraukiamai cirkuliuoja korpuso 54 viduje, didindama vamzdžiuose 51 esančios medžiagos tempe-ratūrą. Šilumos mainų terpė krosnies 62 yra pakaitinama iki tokios temperatūros, kurios pakanka išgarinti anglingoje medžiagoje esančią drėgmę. Paprastai šilumos mainų terpė pakaitinama iki nuo maždaug tarp 250°F (121,1°C) ir 1200°C (648, 9°C), pageidautina, iki 750°F (398,9°C). Šilumos mainų terpė patenka į korpusą 54 pro pirmąjį vožtuvą 57. Vožtuvams 57 ir 59 pradžioje esan-tiems atidarytais, o vožtuvams 58 ir 59 uždarytais, šilumos mainų terpei leidžiama pripildyti korpusą 54. Korpusui prisipildžius, vožtuvas 60 uždaromas, o vož-tuvas 58 atidaromas. Tada šilumos mainų terpė vari-nėjama daugiausiai viršutiniame korpuso trečdalyje. Ši-lumos mainų terpei pasiekus kraštinio viršutinio flanšo 61 galą, ji pradeda tekėti žemyn prie kito flanšo 61. Toks tekėjimas žemyn tęsiasi tol, kol šilumos mainų terpė pasiekia antrąji, vožtuvą 58. Todėl ji išteka pro antrąji, vožtuvą 58 ir pro krosni, 62 sugrįžta atgal pašildyta. Šilumos mainų terpės varinėjimo korpuse 54 metu anglingoje medžiagoje esantis vanduo išgaruoja ir kondensuojasi ant aušintuvo, esančio žemiau šilu-mokaičio, kuriame ji cirkuliuoja. Po to, kai iš esmės visa viršutiniame vamzdžių 51 trečdalyje esančios anglingos medžiagos drėgmė nuleidžiama žemiau vožtuvo 58 lygio, antrasis vožtuvas 58 uždaromas, trečiasis vož-tuvas 59 atidaromas, o ketvirtasis vožtuvas 60 išlieka uždarytas. To dėka šilumos mainų terpė dar gali cirkuliuoti viršutiniuose dviejuose korpuso trečdaliuose ir tai vyksta tol, kol išgaruoja iš esmės visa drėgmė, kuri kondensuojasi ant žemiau trečiojo vožtuvo 59 esan-čios anglingos medžiagos. Kai iš esmės visa drėgmė surenkama žemiau trečiojo vožtuvo 59 lygio, šis tre-čiasis vožtuvas 59 uždaromas, antrasis vožtuvas 58 išlieka uždarytas, o ketvirtasis vožtuvas 60 atidaromas. Taip iš esmės visa pakrautoje anglingoje me-džiagoje esanti drėgmė nuleidžiama žemiau ketvirtojo vožtuvo 60. Ten ji surenkama ir pro vožtuvą 63 kartu su kitais šalutiniais produktais, tokiais kaip degutas bei kitos dujos, išleidžiama iš šilumokaičio. Kokybės pagerinimo procesui (pasibaigus, pakrautoji medžiaga nukreipiama i, esktruderi 64 granuliavimui.

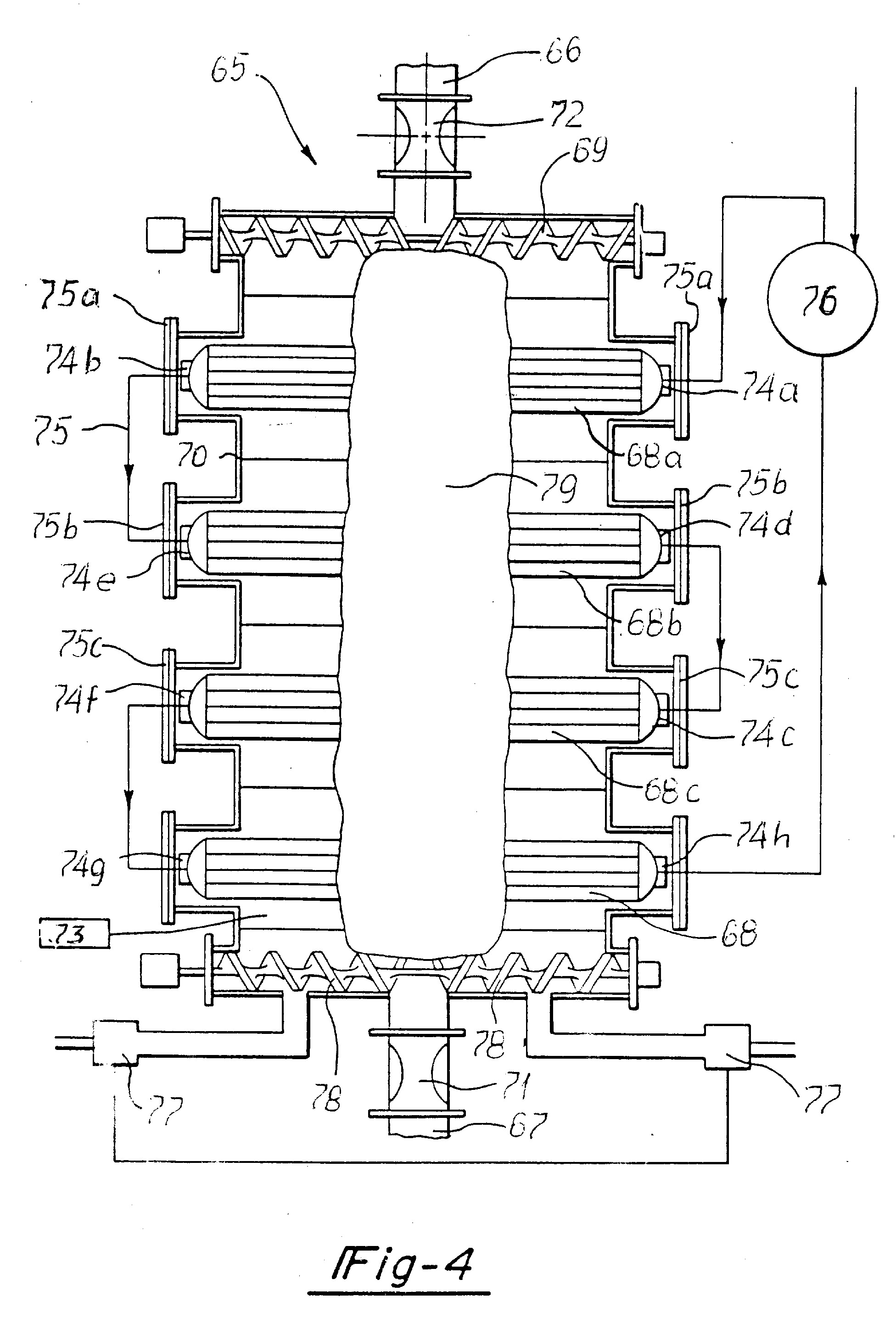

[0027] Fig. 4 parodytas trečiasis konstrukcinis šilumokai-čio 65 variantas, kuri gerausiai tinka naudoti ši, -iš-radimą atitinkančioje fig. 1 parodytoje serijines gamybos sistemoje. Šiame konstrukciniame variante šilumo-kaitis 65 priešinguose savo galuose turi, įleidimo 66 ir išleidimo 67 angas, eilę horizontaliai lygiagrečiai išdėstytų vamzdžių 68 (a-d), kuriais varinėjama ang-lingą medžiagą šildanti šilumos mainų terpė bei išori-nis korpusas, i, kuri, pakraunama anglinga medžiaga. Anglinga medžiaga krinta ant dviejų ašine kryptimi lygiagre-čių sraigtinių konvejerių 69, kurie, sukdamiesi i, išorės pusę, paskirsto anglingą medžiagą po korpusą 70. Anglingą medžiagą pakrovus i, išorini, korpusą 70, vož-tuvas 72 taip pat uždaromas. Tada i, korpusą 70 purš-kiamos inertinės dujos, tokios kaip azotas 73 arba kitokios dujos, tokios kaip anglies dvideginis. Inertinės dujos yra veikiamos slėgio, todėl, leidus tekėti, jos nesunkiai patenka i, korpusą 70, kuriame palaikomas atmosferos slėgis. Slėgiui vamzdžiuose pasiekus pa-geidaujamą lygi, dujų tekėjimas nutraukiamas. Pageidautina slėgi, sistemoje pakelti iki tarp maždaug 2 svarų i, kvadratini, coli, (13,79 kPa) ir 3000 svarų i, kvadratini, coli, (20, 68 MPa), pageidautina, iki maždaug 800 svarų i, kvadratini, coli, (5,52 MPa) . Išoriniame korpuse 70 yra daug horizontaliai išdėstytų lygiagrečių vamzdžių 68 (a-d), turinčių įleidimo/išleidimo vožtuvus 74 (a-h), pro kuriuos cirkuliuoja šilumos mainų terpė. Pradžioje šilumos mainų terpė pro pirmąjį vožtuvą 74 (a) patenka i, horizontaliai lygiagrečius vamzdžius 68 (a) . Šilumos mainų terpė juda pirmuoju vamzdžiu 68 (a) iki pasiekia jo galą ir praeina pro vožtuvą 74 (b) . Toje vietoje šilumos mainų terpė per sujungimo detalę (liu-ką) 75 perkeliama i, antrąjį horizontaliai lygiagretų vamzdi, 68 (b) . Šilumos mainų terpė pro vožtuvą 74 patenka i, vamzdžius 68 (b) ir tuo metu tekėjimo kryptis yra priešingai tekėjimo pirmuoju horizontaliai ly-giagrečiu vamzdžiu 68 (a) krypčiai. Tokiu būdu šilumos mainų terpė varinėjama horizontaliai lygiagrečiais vamzdžiais 68 (a-d) ir pro vožtuvus 74 (a-h) tol, kol išeina iš vamzdžių 68 (d) . Kai šilumos mainų terpė pro vožtuvą 7 4- (h) palieka vamzdi, 68 (d), ji praleidžiama pro krosai, 76, kur, prieš sugrąžinimą atgal pro pirmąjį įleidimo vožtuvą 74 (a), pakartotinai pašildoma. Paprastai anglingoje medžiagoje esančiai dregmei išga-
[0028] rinti reikia įkaitinti sistemą nuo maždaug tarp 250°F (121,1°C) ir maždaug 1200°F (648,9°C) , pageidautina, iki apie 750°F (398, 9°C) . Čia ir vėl, šilumos mainų terpę varinėjant pirmyn ir atgal apačios link, iš esmės visa anglingoje medžiagoje esanti drėgmė kartu su visais šalutiniais produktais, tokiais kaip degutas bei kitos dujos, pašalinama iš pakrautos medžiagos ir surenkama prie šilumokaičio apačioje esančių vožtuvų 77. Kokybės gerinimo procesui pasibaigus, pora sraigtinių konve-jerių 78 pristato -pagerintos kokybės anglingą medžiagą prie išleidimo angos 67. Aplink visą apskritimą yra paviršinis izoliacinis sluoksnis 79, kuris čia parodytas dalinai nupjautas. Jis padeda palaikyti palyginti pastovią šilumos mainų terpės temperatūrą. Be to, išilgai išorinio korpuso 70 yra visa eilė sujungimo de-talių (liukų) 75 (a-d) . Pro juos galima įgyti prieigą prie vamzdžių 68 (a-d), kuomet reikia juos ištraukti.

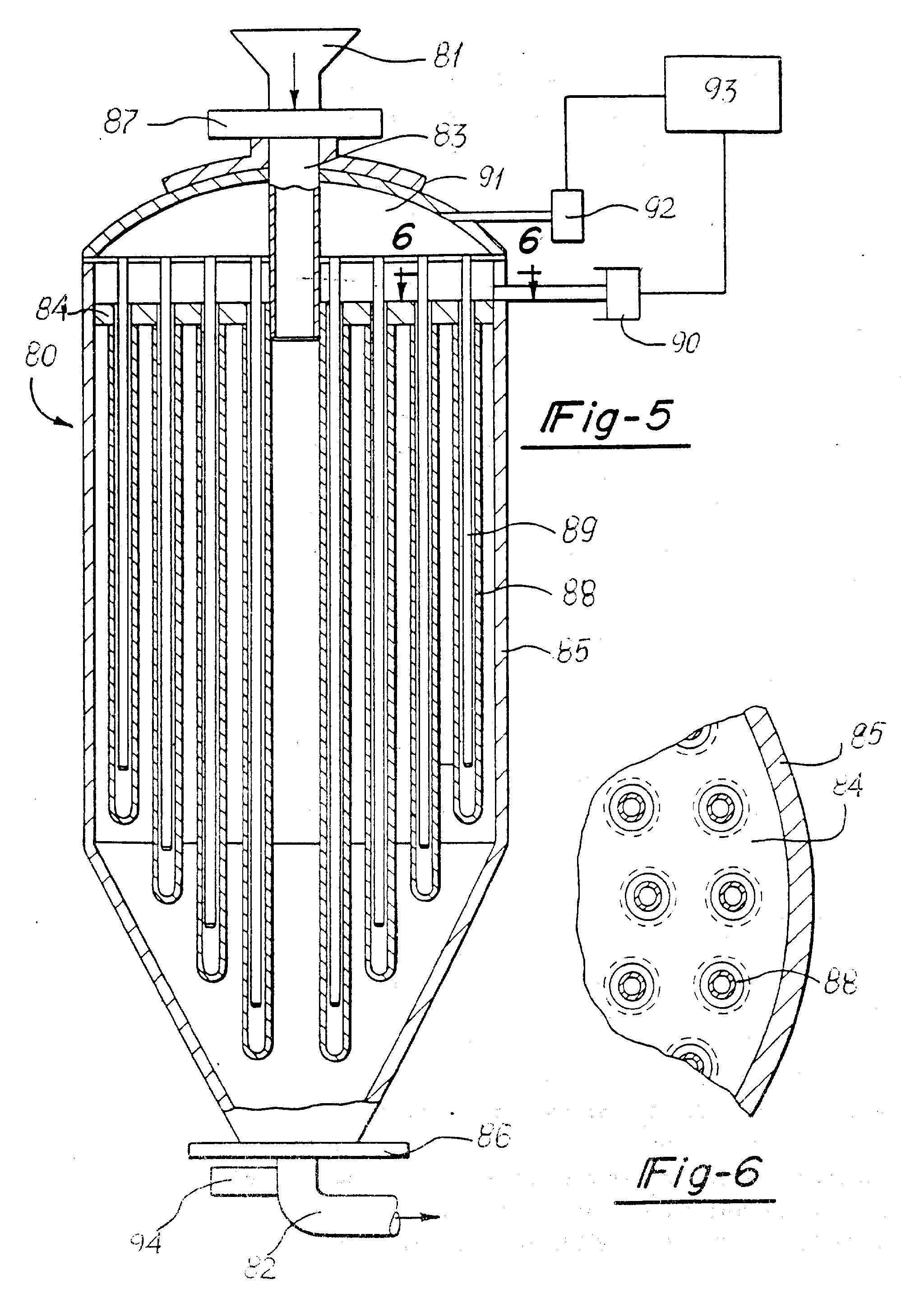

[0029] Fig. 5 ir fig. 6 parodytas ketvirtasis konstrukcinis šilumokaičio 80 variantas, kuri, galima naudingai pritaikyti šį išradimą atitinkančiose aplinkybėse. Šiame konstrukciniame variante priešinguose šilumokaičio galuose yra įleidimo 81 ir išleidimo 82 angos, anglingos medžiagos nukreipimui žemyn į šilumokaitį skirtas vamzdis 83, daug vertikaliai lygiagrečių, prasidedančių nuo plokštės 84, atskiriančios šilumos mainų terpę nuo anglingos medžiagos. Norint pasinaudoti šilumokaičiu, netoli nuo išleidimo angos 82 esantis vožtuvas 86 užda-romas ir anglinga medžiaga pro įleidimo angą 81, vož-tuvą 87 ir įleidimo vamzdi, 83 pakraunama į išorinį korpusą. Tada vožtuvas 87 uždaromas ir į išorinį kor-pusą 85 slėgiui sistemoje purškiamos inertinės dujos, tokios kaip azotas arba kitos dujos, tokios kaip anglies dvideginis. Paprastai šios inertinės dujos pakelia slėgį sistemoje 'iki maždaug tarp 2 svarų į kvadratinį colį (13,79 kPa) ir 3000 svarų į kvadratinį colį (20, 68 MPa) , pageidautina, iki 800 svarų į kva-dratinį coli, (5,52 MPa) . Slėgiui vidiniame korpuse pasiekus pageidaujamą lygį, dujų tekėjimas nutraukiamas .
[0030] Anglingos medžiagos temperatūrai pakelti šilumos mainų terpė pastoviai varinėjama vertikaliai lygiagrečiais vamzdžiais 88. Varinėjimui palengvinti i, kiekvieną ly-giagrečiai vertikalų vamzdi, 88 įleisti technologiniai strypai. Šilumos mainų terpei susilietus su strypais 89 dėl turbulentiško tekėjimo pobūdžio ji pradeda sū-kuriuoti vamzdžiuose 88. Šilumos mainų terpė pro vožtuvą 90 patenka i, šilumokaiti,, kiekvienu vertikaliai lygiagrečiu vamzdžiu keliauja aukštyn ir žemyn, patekdama i, atvirą plotą 91 ir yra išleidžiama pro vožtuvą 92 ir toliau pro krosni, 93 ir pro vožtuvą 90 sugrąžinama atgal i, sistemą. Idealiu atveju šilumos mainų terpės temperatūra turėtų būti maždaug 1200°F (648,9°C), pageidautina, apie 750°F (398,9°C). Drėgmė bei kiti šalutiniai produktai, tokie kaip degutas ir kitos dujos, surenkamos prie išleidimo angos 94. Po to, atidarius vožtuvą 86, surenkama anglinga medžiaga.
[0031] Jeigu, naudojantis fig. 1 - fig. 6 parodytais konstruk-ciniais variantais, norima sumažinti technologinės ope-racijos trukmę, pro sistemą praleidžiamas inertines dujas galima pakaitinti iki artimos optimaliai darbinės šilumos mainų terpės temperatūros. Pageidautiną bend-rojo technologinio sistemos ciklo trukmės laiką galima sutrumpinti, tuo tikslu, pavyzdžiui, pakaitinus inertines dujas iki temperatūros maždaug 50°F (10°C) že-mesnės už įkaitintos anglingos medžiagos temperatūrą.
[0032] Jeigu anglingoje medžiagoje yra nepageidautinai didelis sieros kiekis, anglingą medžiagą galima apdoroti arba prieš atliekant šilumos mainų bei kokybės gerinimo ooeraciias arba po jų. Prieš atliekant anglingo kuro kokybės gerinimą, galima apriboti šio proceso metu išsiskiriančio H2S kiekį. Tuo tiksiu i, pakrautą ang-lingą medžiagą dedamas nedidelis sorbento, pavyzdžiui, kalkakmenio kiekis. Laikui bėgant, temperatūros bei slėgio poveikio dėka, serbentas sugeria didžiąją iš-siskiriančio H2S dalį. Šio proceso dėka papildomi brangūs įrengimai tampa nereikalingi. Taip apdorotas produktas praleidžiamas virš vibruojančio sieto, kur:;s prieš pradedant ekstruzijos ir granuliavimo operacijas atskiria sorbentą nuo pagerintos kokybės anglingos medžiagos, Be to- prieš pradedant anglingos medžiagos ekstruziją bei granuliavimą, į kalcį mol % pagrindu gali būti dedama sieros. Tuomet, anglingą medžiagą su-deginus, galima surinkti iki 96 % S0X dar prieš jam patenkant į atmosferą.
[0033] Toliau nušviesti šį išradimą pateikiami toliau aprašyti konkretūs pavyzdžiai. Reikia suprasti, kad šie pavyz-džiai yra pateikiami, norint parodyti su šiuo išradimu susijusius laiko, temperatūros bei slėgio svyravimus. Jais neketinama apriboti čia aprašytos bei toliau pa-teiktuose apibrėžties punktuose nurodytos išradimo apimties.
[0034] Viename svare (453,6 g) ką tik iškastos Vajomingo pusiau bituminės anglies yra 31,0 masės % drėgmės. Tokios anglies vieno svaro (453,6 g) šiluminė vertė yra 7,776 britaniškų šilumos vienetų (8,199 kJ). Ši anglis sukraunama į fig. 1 parodytus šilumokaičio vamzdžius. Tada uždaromas viršutinis vožtuvas ir į pusiau bitu-minės anglies pripildytus vamzdžius leidžiamas azotas. Vamzdžių viduje palaikomas 800 svarų į kvadratinį colį
[0035] (5,52 MPa) slėgis bei 750°F (393,9°C) šilumos mainų terpes temperatūra. Vamzdžiuose esančios anglingos me-džiagos temperatūra pasiekia 669°F (353,9°C). Kuro koky-bės gerinimo procesas trunka 20 minučių. Kokybės geri-
[0036] nimo procesui pasibaigus, atidaromas šilumokaičio apa-čioje esantis vožtuvas ir išleidžiama pakrautoji me-džiaga. Kokybės gerinimo procesui pasibaigus, šiluminė vieno svaro (453,6 g) sausos anglingos medžiagos šilu-minė vertė padidėja iki 12,834 britaniškų šilumos vienetų (13,533 kJ).
[0037] Viename svare (453,6 g) ką tik iškasto Šiaurės Dakotos lignito yra 37,69 masės % drėgmės. Vieno svaro (453,6 g) tokio lignito šiluminė vertė yra 6,784 britaniškųjų ši-lumos vienetų (7,154 kJ) . Šis lignitas sukraunamas i, fig.l parodyto šilumokaičio vamzdžius. Tada uždaromas viršutinis vožtuvas ir į lignito pripildytus vamzdžius leidžiamas azotas. Vamzdžių viduje palaikomas 900 svarų i, kvadratini, coli, (6,21 MPa) slėgis bei 750°F (398, 9°C) šilumos mainų terpės temperatūra. Vamzdžiuose esančios anglingos medžiagos temperatūra pasiekia 656°F (346, 7°C) . Kuro kokybės gerinimo procesas trunka 19 mi-nučių. Kokybės gerinimo procesui pasibaigus, atidaromas šilumokaičio apačioje esantis vožtuvas ir išleidžiama pakrautoji medžiaga. Kokybės gerinimo procesui pasibaigus, šiluminė vieno svaro (453,6 g) anglingos me-džiagos vertė padidėja iki 12,266 britaniškųjų šilumos vienetų (12,934 kJ).
[0038] Viename svare (453, 6 g) ką tik iškastų Kanados durpių yra 67,2 masės % drėgmės. Vieno svaro (453,6 g) tokių durpių šiluminė vertė yra 2, 854 britaniškiej i šilumos vienetai (3,009 kJ) . Šios durpės pakraunamos į fig. 1 parodyto šilumokaičio vamzdžius. Tada uždaromas vir-šutinis vožtuvas ir i Kanados durpių pripildytus vamzdžius leidžiamas azotas.
[0039] Vamzdžių viduje palaikomas 1000 svarų j, kvadratini, coli, (6,89 MPa) slėgis ir 750°F (398,9°C) šilumos mainų terpės temperatūra. Vamzdžiuose esančios anglingos medžiagos temperatūra pasiekia 680°F (360°C). Kuro ko-kybės gerinimo procesas trunka 20 minučių. Kokybės gerinimo procesui pasibaigus, atidaromas šilumokaičio apačioje esantis vožtuvas ir išleidžiama pakrautoji medžiaga. Kokybės gerinimo procesui pasibaigus, vieno svaro (453,6 g) sauso anglingos medžiagos šiluminė ver-tė padidėja iki 13,583 britaniškųjų šilumos vienetų
[0040] (14,323 kJ).
[0041] Viename svare (453,6 g) ką tik iškastos suakmenėjusios medienos yra '70, 40 masės % drėgmės. Tokios suakme-nėjusios medienos vieno svaro (453,6 g) šiluminė vertė yra 2,421 britaniškųjų šilumos vienetų (2, 553 kJ) . Šis kuras pakraunamas i, fig. 1 parodyto šilumokaičio vamz-džius. Tada uždaromas viršutinis vožtuvas ir i, suak-menėjusios medienos pripildytus vamzdžius leidžiamas azotas. Vanrzdžių viduje palaikomas 800 svarų i, kvad-ratinį coli, (5,52 MPa) slėgis ir 750°F (398, 9°C) šilumos mainų terpės temperatūra. Vamzdžiuose esančios anglingos medžiagos temperatūra pasiekia 646°F (341°C) . Kuro kokybės gerinimo procesas trunka 7 minutes. Koky-bės gerinimo procesui pasibaigus, atidaromas šilumo-kaičio apačioje esantis vožtuvas ir išleidžiama pakrautoji medžiaga. Kokybės gerinimo procesui pasibaigus, vieno svaro sausos anglingos medžiagos šiluminė vertė padidėja iki 11,414 britaniškųjų šilumos vienetų
[0042] (12,036 kJ).
[0043] Įvairius ši, išradimą atitinkančius konstrukcinius va-riantus galima panaudoti palyginti nenaudingą biomasę turinčioms medžiagoms transformuoti i, aktyviąja angli,, yra naudinga, gaminant didelio grynumo angli,. Pavyz-
[0044] džiui, tokią biomasę turinti medžiaga pakraunama i, fig. 1 parodyto šilumokaičio vamzdžius. Tuo metu vamzdžiais be pertrūkio leidžiamos iš anksto pašildytos inertinės dujos. To dėka sistemoje sukuriamas nuo tarp 2 svarų į kvadratini, coli, (13,79 kPa) iki 3000 svarų i, kvadratinį coli, (20, 68 MPa) slėgis, kurio dydis priklauso nuo faktiškos biomasės sudėties. Temperatūra sistemoje gali būti tarp maždaug 250°F (121,1°C) ir maždaug 1500°F (815,6°C). Vieno bandymo metu (žiūrėti žemiau pateiktą lentelę) vamzdžiais buvo leidžiamas azotas, tekantis 10 kvadratinių pėdų per valandą (KPPV) (2,58xl0~4 m2/s) greičiu. Buvo palaikoma vidutinė maždaug 750°F (398,9°C) temperatūra ir maždaug 20 svarų o, kvadratini, coli, (137,89 kPa) slėgis.

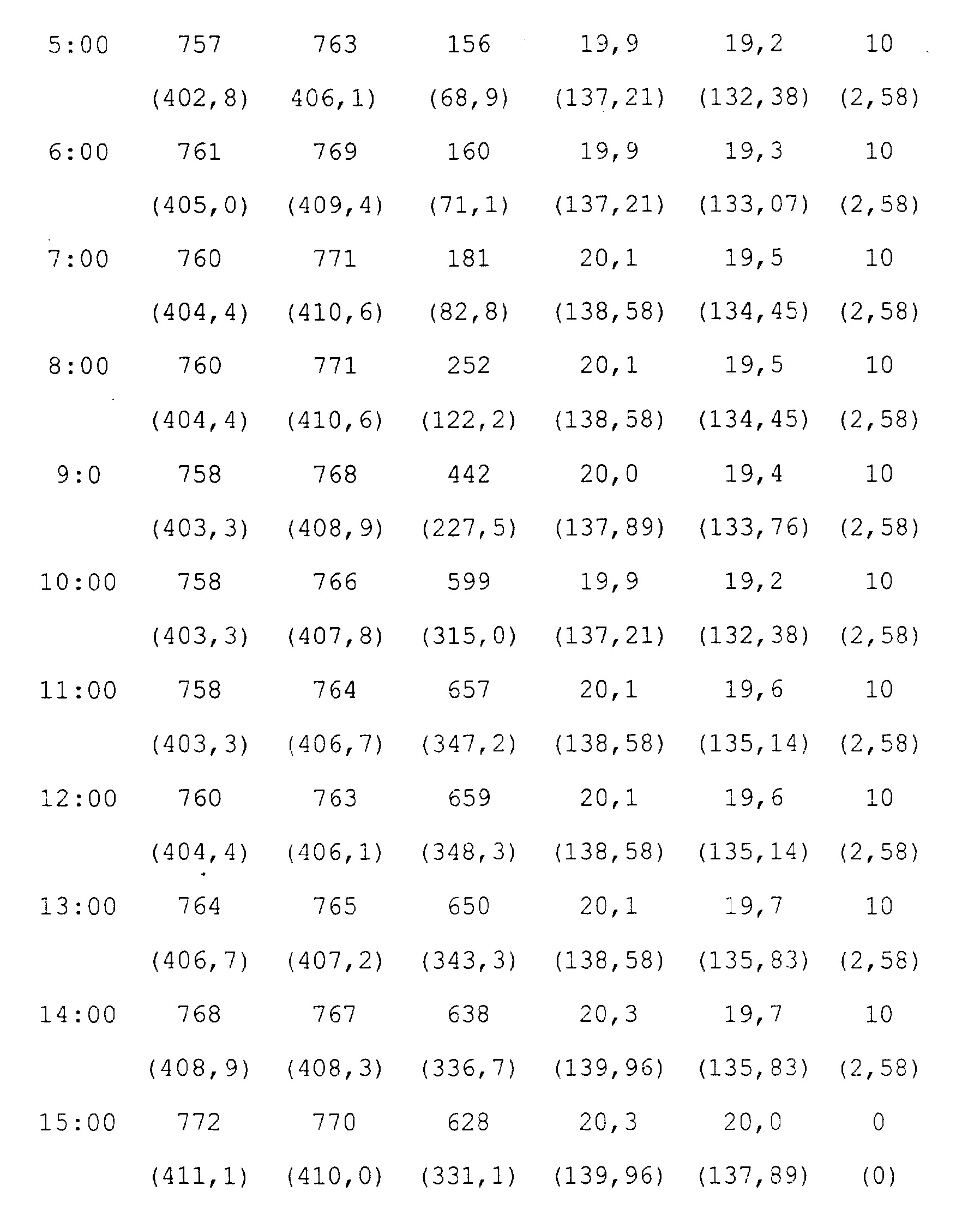

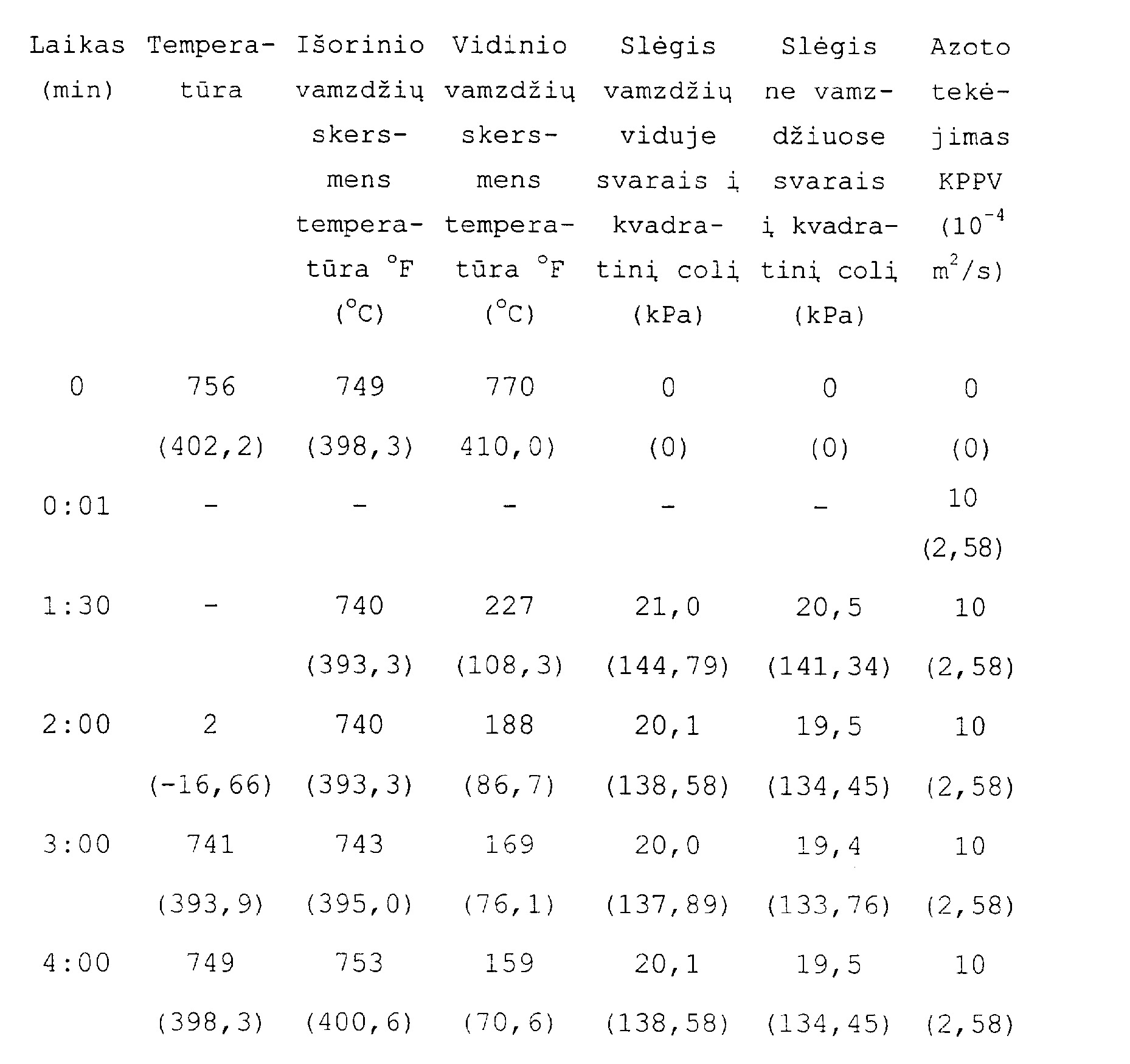

[0045] Azotui prabuvus šilumokaityje 15 minučių, jo tiekimas nutraukiamas. Tuo metu biomasė yra iš esmės išdžiūvusi. Ji aušinama dar maždaug 20 minučių. Sio proceso metu biomasės medžiaga transformuojasi i žaliavinę akty-vuotąją medžio anglį, kuri sausu pavidalu turi 12,343 bri-taniškųjų šilumos vienetų (13,654 kJ) šiluminę vertę. Nors turėtų būti suprantama, kad čia atskleisti siūlomi ši, išradimą atitinkantys konstrukciniai variantai yra pakankamai apskaičiuoti, kad leistų pasiekti nurodytus tikslus, šis išradimas gali būti modifikuotas bei pakeistas nenukrypstant nuo jo esmės.
1. Kietos grūdėtos struktūros anglingos medžiagos ši-luminės vertės padidinimo įrenginys, susidedantis iš šilumos mainų priemonių, turinčių išorini, korpusą su įleidimo anga viename korpuso gale ir išleidimo anga kitame minėto išorinio korpuso gale, šiam antrajam galui esant tam tikru atstumu nuo pirmojo galo, ne ma-žiau kaip vieną minėto korpuso viduje esanti, vamzdi,, kuri, kraunama kieta grūdėtos struktūros medžiaga, vož-tuvus, išdėstytus išilgai minėto pirmojo galo ir skir-tus nukreipti pakrautą medžiagą i, minėtą ne mažiau kaip vieną vamzdi,, ir išleidimo priemones, išdėstytas išil-gai minėto antrojo galo ir skirtas išleisti pakrautąją medžiagą pro minėtą angą, kai ne mažiau kaip vienas vamzdis yra tarp įleidimo ir išleidimo angų, priemonių, skirtų šilumos mainų terpei varinėti po minėtą išorini, korpusą, besiskiriantis tuo, kad įrenginys turi priemones, sujungtas su šilumos mainų priemonėmis, skirtas slėgio veikiamų dujų tiekimui į ne mažiau kaip vieną minėtą vamzdį ir šilumos mainų terpės temperatūros nustatytame intervale užtikrinimui, bei kietos grūdėtos struktūros anglingos medžiagos tran-sportavimo priemones antrame išorinio korpuso gale, nukreiptas šalin nuo minėtų šilumos mainų priemonių.
2. Įrenginys pagal 1 punktą, besiskiriantis tuo, kad turi priemones, skirtas slėgio veikiamų dujų tiekimui į ne mažiau kaip vieną minėtą vamzdį, už-tikrinančias jame slėgį nustatytame intervale.
3. Kietos grūdėtos struktūros anglingos medžiagos ši-luminės vertės padidinimo būdas, kai kietą grūdėtos struktūros anglingą medžiagą tiekia į ne mažiau kaip vieną šilumokaityje esantį vamzdį, šilumos mainų terpę varinėja aplink minėtą ne mažiau kaip vieną vamzdį, besiskiriantis tuo, kad šilumos mainų terpę varinėja aplink minėtą ne mažiau kaip vieną vamzdi, ne mažesnės kaip 200°F (93,3°C) temperatūros i, ne mažiau kaip vieną vamzdį su kieta grūdėtos struktūros anglinga medžiaga įpurškia suspaustas dujas slėgiu tarp maždaug 2 svarų i kvadratini, coli, (13,79 kPa) ir 3000 svarų i, kvadratini, colį (20,68 MPa) ir po to anglingą medžiagą surenka.
4. Būdas pagal 3 punktą, besiskiriantis tuo, kad šilumos mainų terpės temperatūra yra tarp maž-daug 200°F (93,3°C) ir maždaug 1200°F (648,9°C).
5. Kietos grūdėtos struktūros anglingos medžiagos šilu-minės vertės padidinimo būdas, kai kietą grūdėtos struktūros anglingą medžiagą pakrauna į ne mažiau kaip vieną vamzdį, šią medžiagą kaitina varinėjant šilumos mainų terpę apie ne mažiau kaip vieną vamzdį, besiskiriantis tuo, kad varinėja šilumos mainų terpę, kurios temperatūra yra tarp maždaug 200°F (93,3°C) ir 1200°F (648, 9°C) , į ne mažiau kaip vieną vamzdį su grūdėtos struktūros kieta anglinga medžiaga įpurškia tarp 2 svarų į kvadratinį colį (13,79 kPa) ir 3000 svarų į kvadratinį colį (20,68MPa) slėgį turinčias inertines dujas, ir ne mažiau kaip viename vamzdyje esančios minėtos anglingos medžiagos pašalina vandenį, minėtame ne mažiau kaip viename vamzdyje esančios kietos grūdėtos struktūros anglingos medžiagos temperatūrą pakelia iki iš anksto nustatyto lygio, o po to anglingą medžiagą surenka.
6. Kietos grūdėtos str ktūros anglingos medžiage. šilu-minės vertės padidin. o būdas, kai kietą gr ;ė r> strukt;. :os anglingą mc- ,ia.^ą tiekia į ne mažiau k vieną -amzdį,. esantį v • Ju j e šilumokaičio, kuriai" daug v jžtuvų, išdėstyt- išilgai vieno jo matavime ap."-minėtą ne mažiau ka_ vieną vamzdį varinėja iūmos terpę, besiskiriantis tuo, kad šilumos mainų terpę, kurios temperatūra yra tarp maždaug 250°F (121,1°C) ir maždaug 1200°F (648,9°C) varinėja aplink vis didesnio ilgio ne mažiau kaip vieno vamzdžio dalis paeiliui atidarinėj ant ir uždarinėjant pasirinktas iš daugelio vožtuvų poras, įpurškia suspaustas slėgiu tarp maždaug 2 svarų i, kvadratini, coli, (13,79 kPa) ir maž-daug 3000 svarų i, kvadratini, coli, (20, 68 MPa) inertines dujas i, ne mažiau kaip vieną kieta grūdėtos struktūros anglinga medžiaga pakrautą vamzdi,, o po to anglingą medžiagą surenka.
7. Būdas pagal 6 punktą, besiskiriantis tuo, kad i, ne mažiau kaip vieną vamzdi, įpurškia dujas-anglies dvidegini,.
8. Kietos grūdėtos struktūros anglingos medžiagos šilu-minės vertės padidinimo įrenginys, sisidedantis iš ši-lumos mainų priemonių, turinčių išorini, korpusą su kietos grūdėtos struktūros anglingos medžiagos įleidimo anga viename gale bei tam tikru atstumu nuo minėtos angos kitam'e gale esančia kietos grūdėtos struktūros anglingos medžiagos pašalinimui skirta išleidimo anga, kai šis išorinis korpusas yra skirtas anglingos me-džiagos pakrovimui, minėtos anglingos medžiagos tiekimo i, minėtą išorini, korpusą priemonių bei ne mažiau kaip vieno vamzdžio, kuriame varinėjama šilumos mainų terpė minėtame išoriniame korpuse, kuriame minėtas ne mažiau kaip vienas vamzdis atskiria kietą grūdėtos struktūros anglingą medžiagą nuo minėtos šilumos mainų terpės, besiskiriantis tuo, kad įrenginys turi su šilumos mainų priemonėmis sujungtas priemones, vienos kurių skirtos mainų terpės temperatūros nustatytame intervale užtikrinimui, o kitos skirtos suspaustų dujų įpurškimui į minėtą išorinį korpusą, bei priemones, skirtas pakrautos kietos grūdėtos struktūros anglingos medžiagos transportavimui šalin nuo minėtų šilumos mai-nų priemonių.
9. Įrenginys pagal 8 punktą, besiskiriantis tuo, kad turi suspaustų dujų įpurškimo į minėtą išorini, korpusą priemones, užtikrinančias jame darbini, slėgi, nustatytame intervale.
10. Įrenginys pagal 8 punktą, besiskiriantis tuo, kad jame minėta šilumos mainų terpė yra tepalas.
11. Įrenginys pagal 8 punktą, besiskiriantis tuo, kad jis turi daugybę vamzdžių, sąveikoj ančių su pakrauta anglinga medžiaga, skirtų šilumos mainų terpės varinėj imui.
12. Kietos grūdėtos struktūros anglingos medžiagos ši-luminės vertės padidinimo įrenginys, susidedantis iš šilumos mainų priemonių, turinčių išorini, korpusą su įleidimo anga viename išorinio korpuso gale ir iš-leidimo anga kitame gale, minėtiems galams esant tam tikru atstumu vienas nuo kito, ne mažiau kaip vieno vamzdžio, esančio išoriniame korpuse, į kuri, pakraunama kieta grūdėtos struktūros anglinga medžiaga, pakrautos kietos grūdėtos struktūros medžiagos nukreipimo i, ne mažiau kaip vieną vamzdi, priemonių bei pakrautos me-džiagos pašalinimo pro minėtą angą priemonių, besiskiriantis tuo, kad jis turi suspaustų dujų įpurškimo į :' mažiau kaip vieną vamzdį priemones ir šilumos mainų erpės varinėjimo minėto išorinio korpuso viduje, susili :iant su ne mažiau kaip vienu vamzdžiu, priemones.
13. Įrenginys pa ,al 12 punktą, besiskiriantis tuo, .ad pašalinimo priemenės susideda iš pakrautos kietoj grūdėtos struktūros anglingos me-džiagos, išleis1" 3S pro minėtas šilumos mainų priemones, pristatymo i, sandėliavimo vietą priemonių, kai šios minėtos pristatymo priemonės tęsiasi nuo minėtos iš-leidimo angos, ir iš minėtų pakrautos kietos grūdėtos struktūros medžiagos sandėliavimo priemonių, kurios yra toliau už pakrautos medžiagos pristatymo priemonių.
14. Įrenginys pagal 13 punktą, besiskiriantis tuo, kad jis turi minėtos kietos grūdėtos struktūros anglingos medžiagos paruošimo granuliavimui priemones, kurių sudėtyje yra ekstruderis, praside-dantis nuo minėtų anglingos medžiagos sandėliavimo priemonių.
15. Įrenginys pagal 12 punktą, besiskiriantis tuo, kad minėtos šilumos mainų terpės varinėjimo priemonės turi flanšus, nukreiptus i, vidų nuo minėto išorinio korpuso, o minėta šilumos mainų terpė nukreipiama virš šių minėto išorinio korpuso viduje esan-čių flanšų.
16. Įrenginys pagal 15 punktą, besiskiriantis tuo, kad minėtose šilumos mainų varinėjimo minėto vidinio korpuso viduje priemonėse dar yra daug sudvejintų įleidimo-išleidimo vožtuvų, kai pirmasis vožtuvas yra įrengtas netoli nuo įleidimo i minėtą išorinį korpusą vietos, o antrasis vožtuvas įtaisytas žemiau minėto pirmojo vožtuvo išilgai minėto išorinio korpuso, o nuo minėtų pirmųjų įleidimo-išleidimo vož-tuvų tęsiasi vamzdžiai, vedantys į šilumos mainų terpės pašildymo krosnį.
17. Įrenginys pagal 16 punktą, besiskiriantis tuo, kad jis turi keturis įleidimo-išleidimo- vožtuvus, esančius išilgai minėto korpuso tam tikru atstumu vienas nuo kito.
- vožtuvus, esančius išilgai minėto korpuso tam tikru atstumu vienas nuo kito.18. Įrenginys pagal 16 punktą, besiskiriantis tuo, kad turi šilumos mainų terpės pašildymo krosnį, užtikrinančią minėtame išoriniame korpuse šilu-mos mainų terpės temperatūrą nustatytame intervale.
19. Įrenginys pagal 12 punktą, besiskiriantis tuo, kad minėtos suspaustos dujos yra inertinės duj os.
20. Įrenginys pagal 19 punktą, besiskiriantis tuo, kad minėtos inertinės dujos yra azotas.
21. Įrenginys pagal 19 punktą, besiskiriantis tuo, kad suspaustos dujos yra anglies dvideginis .
22. Įrenginys pagal 12 punktą, besiskiriantis tuo, kad suspaustos dujos papildomai turi azoto.
23. Įrenginys pagal 12 punktą, besiskiriantis tuo, kad turi suspaustų dujų įpurškimo i, ne ma-žiau kaip vieną vamzdi, priemones, užtikrinančias jame slėgi, nustatytame intervale.
24. Įrenginys pagal 12 punktą, besiskiriantis tuo, kad minėta šilumos mainų terpė yra tepalas.
25. Įrenginys pagal 12 punktą, besiskiriantis tuo. kad minėta šilumos mainų terpė yra pa-šildytos du j c;
26. Įrenginys p al 12 pur.; ą, besiskiriantis tuo, kaa is turi : mažiau kaip du uždarus gatavos produkcij- bunkeriu: kietos grūdėtos struktūros a n g 1 i n gos me dži os 1 a i k ynu i i, pri emo nes p a k r a u t c s k i e - tos grūdėtos s~. uktūros anglingos medžiagos perkėlimui iš vieno iš m:' uždarų gatavos produkcijos bunkerių i, minėtas šilumos mainų priemones bei pakrautos kietos grūdėtos struktūros anglingos medžiagos padėjimui i, mi-nėtą ne mažiau kaip vieną vamzdi,, tuo metu pripildant kieta grūdėtos struktūros anglinga medžiaga kitą iš mi-nėtų ne mažiau kaip dviejų uždarų gatavos produkcijos bunkerių.
27. Įrenginys pagal 12 punktą, besiskiriantis tuo, kad minėtame išoriniame korpuse esančios šilumos mainų terpės varinėjimo priemonėse dar yra daug paeiliui išdėstytų tarpusavyje sujungtų vamzdžių gru-pių, kuriais minėta šilumos mainų terpė nukreipiama i, priešingą pusę kiekviena sekančia tarpusavyje sujungtų vamzdžių grupe, o minėta šilumos mainų terpė patenka i, minėtą viename išorinio korpuso gale esančią pirmąją tarpusavyje sujungtų vamzdžių grupę pro įleidimo vož-tuvą ir yra išleidžiama iš antrosios tarpusavyje su-jungtų vamzdžių grupės pro išilgai kito minėto išorinio korpuso gale esanti, išleidimo vožtuvą.
28. Įrenginys pagal 27 punktą, besiskiriantis tuo, 'kad minėtas šilumos mainų terpės išleidimo vožtuvas sujungtas su tarpusavyje sujungtų vamzdžių grupe per krosni,.
29. Kietos grūdėtos struktūros anglingos medžiagos ši-luminės vertės padidinimo būdas, kai kietą grūdėtos struktūros anglingą medžiagą tiekia i ne mažiau kaip vieną šilumokaityje esanti, vamzdi,, šilumos mainų terpę tiekia i, minėto šilumokaičio vidų, šilumos mainų terpę varinėja minėto šilumokaičio viduje aplink- minėtą ne mažiau kaip vieną vamzdi,, susiliečiant su juo, besiskiriantis tuo, kad- įpurškia suspaustas dujas minėtą ne mažiau kaip vieną vamzdi, su jame esančia kieta grūdėtos struktūros anglinga medžiaga ir kietą grūdėtos struktūros anglingą medžiagą, pasiekusią nori-mą britaniškais šilumos vienetais išreikštą šiluminę vertę, surenka.
30. Būdas pagal 29 punktą, besiskiriantis tuo, kad minėto ne mažiau kaip vieno vamzdžio viduje palaiko slėgi, tarp maždaug 2 svarų i, kvadratinį coli, (13,79 kPa) ir maždaug 3000 svarų i, kvadratini, colį (20,68 MPa).
31. Būdas pagal 29 punktą, besiskiriantis tuo, kad aplink ne mažiau kaip vieną minėtą vamzdi, varinėja šilumos mainų terpę, pašildytą iki tarp maž-daug 250°F (121, 1°C) ir apie 1200°F (648,9"C) tempe-ratūros .
32. Būdas pagal 31 punktą, besiskiriantis tuo, kad kietą grūdėtos struktūros anglingą medžiagą išlaiko minėtame ne mažiau kaip viename vamzdyje prie pageidaujamos temperatūros ir slėgio ne trumpiau kaip maždaug 3 minutes.
33. Būdas pagal 31 punktą, besiskiriantis tuo, kad kietą grūdėtos struktūros anglingą medžiagą ne mažiau kaip viename vamzdyje prie pageidaujamos tempe-ratūros bei slėgio išlaiko mažiau nei 30 minučių.
34. Būdas pagal 29 punktą, besiskiriantis tuo, kad minėta šilumos mainų terpe yra tepalas.
35. Būdas pigai 29 punktą, besiskiriantis tuo, kad mirėta šilumos mainų terpė yra įkaitintos du-j os.
36. Kietos r: įdėtos struktūros anglingos "medžiagos ši-luminės vertes padidinimo būdas, kai kietą grūdėtos struktūros anglingą medžiagą pakrauna į ne mažiau kaip vieną išorinio korpuso viduje esantį vamzdį, kietą grū-dėtos struktūros anglingą medžiagą kaitina varinėj ant šilumos mainų terpę aplink minėtą ne mažiau kaip vieną vamzdi, ir susiliečiant su juo, besiskiriantis tuo, kad prieš kaitinant i, minėtą ne mažiau kaip vieną vamzdį, i, kuri, patalpinta kieta grūdėtos struk-tūros anglinga medžiaga, įpurškia suspaustas dujas, po to iš minėto ne mažiau kaip vieno vamzdžio pašalina iš anglingos medžiagos išsiskyrusi, vandenį, minėtame ne mažiau kaip viename vamzdyje esančios anglingos me-džiagos temperatūrą pakelia iki iš anksto nustatyto lygio ' ir gautą pagerintos kokybės anglingą medžiagą surenka.
37. Būdas pagal 36 punktą, besiskiriantis tuo, kad suspaustas dujas įleidžia į minėtą ne mažiau kaip vieną vamzdį, šilumos mainų terpę varinėja tol, kol slėgis pasiekia iš anksto nustatytą lygį.
38. Būdas pagal 36 punktą, besiskiriantis tuo, kad minėta šilumos mainų terpe yra tepalas.
39. Būdas pagal 36 punktą, besiskiriantis tuo, kad minėta šilumos mainų terpe yra įkaitintos dujos .
40. Būdas pagal 37 punktą, besiskiriantis tuo, kad į ne mažiau kaip vieną minėtą vamzdį tiekia suspaustas dujas, kurių slėgis yra intervale nuo maž-daug 2 svarų į kvadratinį colį (13,79 kPa) iki maždaug 3000 svarų į kvadratinę colį (20,68 MPa), o tempe-ratūrą, kurią pasiekia anglinga medžiaga, nustato iš anksto intervale nuo maždaug 250°F (121,1°C) iki maždaug 120 0°F (648,9°C) .
41. Būdas pagal 40 punktą, besiskiriantis tuo, kad kietą grūdėtos struktūros anglingą medžiagą ne mažiau kaip viename vamzdyje laiko nuo maždaug 3 minu-čių iki maždaug 30 minučių.
42. Būdas pagal 36 punktą, besiskiriantis tuo, kad pagerintos kokybės anglingą medžiagą surenka granuliavimo ekstruderiu.
43. Kietos grūdėtos struktūros anglingos medžiagos ši-luminės vertės padidinimo būdas, kai kietą grūdėtos struktūros anglingą medžiagą pakrauna i, vamzdi,, esanti, šilumokaičio viduje ir turinti, išorini, korpusą bei eilę vožtuvų, išdėstytų išilgai vieno šilumokaičio matavimo, šilumos mainų terpę varinėja išoriniame minėto šilumo-kaičio korpuse, besiskiriantis tuo, kad varinėj ant šilumos mainų terpę apima vis didesnes ne mažiau kaip vieno vamzdžio dalis, tam palaipsniui ati-daro ir uždaro pasirinktas daugelio esančių vožtuvų poras ir po to, kai kieta grūdėtos struktūros anglinga medžiaga pasiekia pageidautiną britaniškais šilumos vienetais išreikštą šiluminę vertę, ją surenka.
44. Būdas pagal 43 punktą, besiskiriantis tuo, kad šilumos perdavimui iš ne mažiau kaip vieno vamzdžio i, minėtą pakrautą kieta grūdėtos struktūros medžiaga i ne mažiau kaip vieną vamzdi, i,purškia su-slėgtas dujas.
45. Būdas pagal 43 punktą, besiskiriantis tuo, kad kiekvieną ne mažiau kaip vieno vamzdžio dali, veikia šilumos mainų terpe tiek laiko, kurio pakanka kiekvienos aplies viduje esančiam pakr.utos medžiagos kiekiui išgar: ti drėgmę ir kondensuoti ą kietos grū-dėtos struktū.,- 3 anglingos medžiagos, t -inčios kitose ne mažiau kaip vieno vamzdžio dalyse, tuo metu pakai-tinant minėto- i kitose ne mažiau kaip ieno vamzdžio dalyse sukrautą anglingą medžiagą.
46. Būdas pagal 44 punktą, besiskiriantis tuo, kad suslėgtų dujų įpurškimui į ne mažiau kaip vie-ną vamzdį vartojamas slėgis intervale nuo maždaug 2 sva-rų i, kvadratini, coli, (13,79 kPa) iki maždaug 3000 svarų j, kvadratini, coli, (20, 68 MPa) , o temperatūra, kuriai esant varinėja šilumos mainų terpę po minėtą išorinį korpusą, yra nuo maždaug 250°F (12'1,1°C) iki maždaug 1200°F (648,9°C).
47. Būdas pagal 46 punktą, besiskiriantis tuo, kad dujos įpurškiamos į minėtą ne mažiau kaip vie-ną vamzdį, yra inertinės dujos.
48. Būdas pagal 46 punktą, besiskiriantis tuo, kad dujos,įpurškiamos į minėtą ne mažiau kaip vie-ną vamzdį, yra anglies dvideginis arba azotas.
49. Kietos grūdėtos struktūros anglingos medžiagos ši-luminės vertės padidinimo įrenginys, susidedantis iš šilumos mainų priemonių, turinčių išorinį korpusą, skirtą pakraunamai kietai grūdėtos struktūros anglingai medžiagai talpinti, su įleidimo anga išilgai vieno išorinio korpuso galo ir išleidimo anga išilgai kito išorinio korpuso galo pagerintos kokybės anglingos medžiagos pašalinimui, kraunamos anglingos medžiagos pristatymo į minėtą išorinį korpusą priemonių ir iš ne mažiau kaip vieno vamzdžio, įrengto šiame korpuse ir skirto šilumos mainų terpei varinėti, besiskiriantis tuo, kad jis turi priemones, sujungtas su šilumos mainų priemonėmis, skirtas suspaustų dujų įleidimui į minėtą išorinį korpusą.
50. Įrenginys pagal 49 punktą, b e s i s k i r i , a n - t; i s tuo, kad minėtose šilumos mainų priemonėse yra ne mažiau kaip vienas nuo minėto išorinio korpuso pra-sidedantis liukas, pro kuri,' galima įgyti prieigą prie minėto ne mažiau kaip vieno vamzdžio.
51. Įrenginys pagal 49 punktą, besiskiriantis tuo, kad jis turi su šilumos mainų priemonėmis sujungtas priemones, skirtas šilumos mainų terpės tem-peratūros nustatytame intervale užtikrinimui.
52. Įrenginys pagal 49 punktą, besiskiriantis tuo, kad turi priemones skirtas suspaustų dujų įleidimui į minėtą išorini, korpusą, užtikrinančias jame slėgi nustatytame intervale.
53. Įrenginys pagal 49 punktą, besiskiriantis tuo, kad po ne mažiau kaip vieną vamzdi, vari-nėjama šilumos mainų terpė yra tepalas.
54. Įrenginys pagal 49 punktą, besiskiriantis tuo, kad minėtame išorinio korpuso viduje, kuriame yra ne mažiau kaip vienas vamzdis, dar yra didelis kiekis vamzdžių, turinčių sąlyti, su pakrauta kieta grūdėtos struktūros anglinga medžiaga.
55. Įrenginys pagal 54 punktą, besiskiriantis tuo, kad turi šilumos mainų priemones, užtik-rinančias minėtuose vamzdžiuose esančios šilumos mainų terpės temperatūrą nustatytame intervale.
56. Įrenginys pagal 54 punktą, besiskiriantis tuo, kad turi priemones, skirtas dujų įleidimui į išorinį korpusą, užtikrinančias jame slėgį nustatytame intervale.
57. įrenginys pagal 55 punktą, b-siskirian-t i tuo, kad šilumos mainų terr yra tepalas.
58. Įrenginys pagal 55 punktą, be i s k i r i a n - t i s tuo,'kad minėtomis šilumos .inų priemonėmis yra įkaitintos dujos.
