[LT] Dažnio keitiklis priklauso radijo technikos sričiai ir skiriamas priimti radijo signalus iš įvairių dažnių diapozonų. Šiam tikslui naudojamas indukcinis ryšys antenos ir radijo imtuvo įėjimo grandinėje.@Siūlomame dažnio keitiklyje signalas iš antenos stiprinamas tranzistoriumi VT1 ir per skiriamąjį kondensatorių C5 patenka į tranzistorinį dažnių maišiklį VT2, kuris yra apkrautas induktyvine rite L2. Į tranzistoriaus VT2 emiterį elementais L2, C6 paduodamas generatoriaus VT3 generuojamas signalas, kurio dažnis gali būti parenkamas elementais L2, C7. Antenos įėjimas gnybto jungiamasis laidas L2 atžvilgiu išdėstomas taip, kad jame W indukuotųsi dažnio keitiklio suformuotas reikiamų dažnių signalas.
[EN]
[0001] Išradimas priskiriamas radiotechnikos- sričiai ir skiriamas išplėsti radijo ■ .imtuvų •priimamų signalų
[0002] Žinomas firmos "Reastar" diapazonų keitiklis . DK- 8864-01, sudarytas iš įėjimo kontūro diapazonui 65, 8 - 73, 0 MHzf aukšto dažnio stiprintuvof generatoriaus 31/ 5 MHz ir dažnių maišiklio.

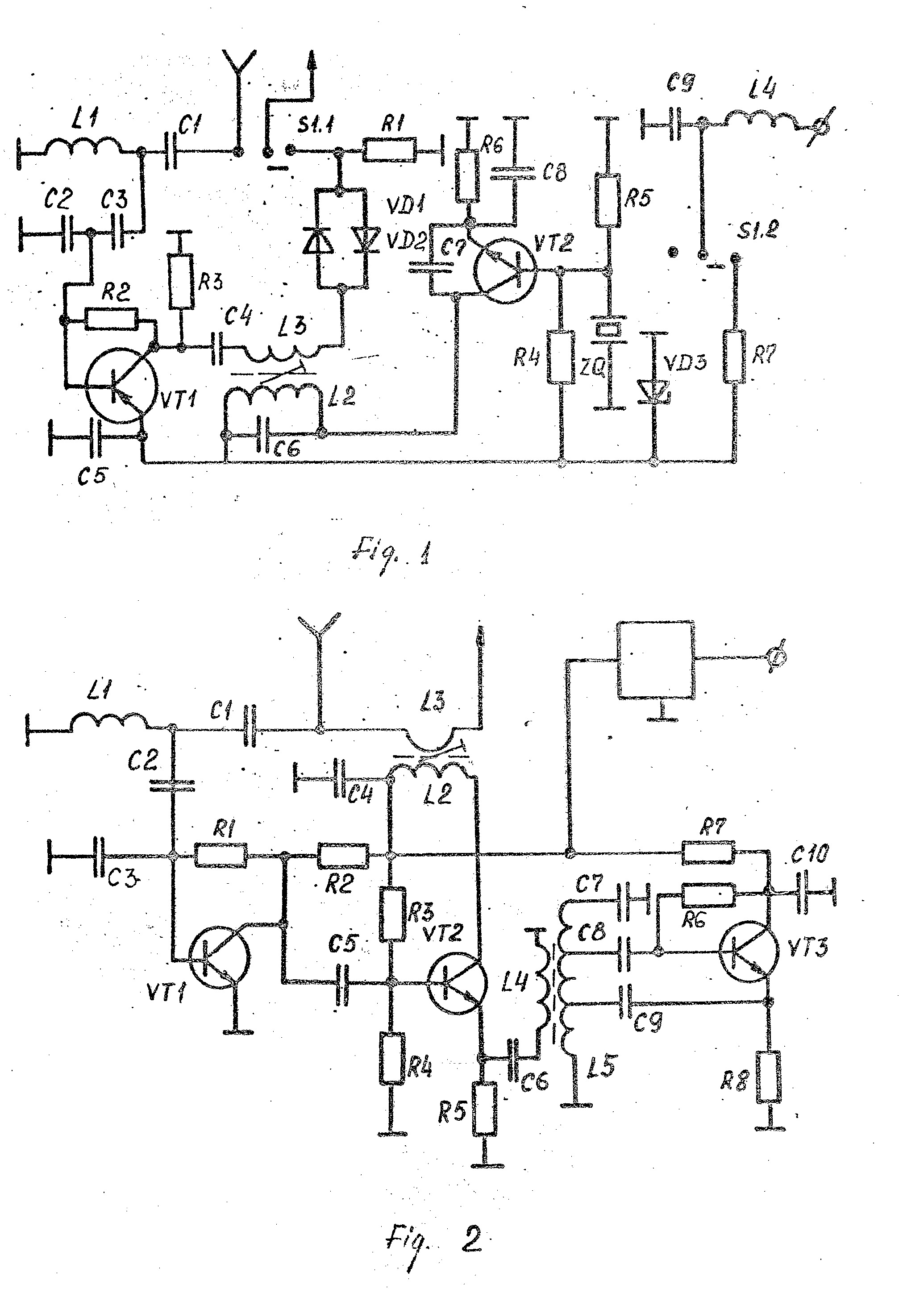

[0003] Aukšto -dažnio' signalas iš antenos ' {1 ' fig.) per skiriamąjį kondensatorių C1 ir diapazoninį kontūrą- Llf C2, C3 sustiprinamas VTl ir pėr C4 ir ryšio ritę L3 paten'ka į maišiklį VD1, VD2. 'Per ryšio ritę L3 iš generatoriaus VT2 31,3 MHz dažni*o signalas patenka i, maišiklį VD1, VD2. Radijo signalas 65r8 - ' 73, 0 MHz dažnio keitiklyje sudedamas su 31,5 signalu ir jau- 97,3 104,5 MH'z dažnio signalai per jungiklio/ Sl, l kontaktą patenka i, radijo imtuvą. Norint' priimti radijo signalus' iš diapoz.ono 88, 0 - 108, 0 MHz, reikia perjungti anteną iš. dažnio keitiklio į radijo imtuvo Įėjimą jungikliu SI.
[0004] ■r
[0005] Panašiai sprendžiamas automobilio radijo -imtuvo ir radijo siųstuvo prijungimas prie vienos automobilio antenos (žr. DE patentinę paraišką Nr.3633726), bet ir šiuo atveju perėjimas iš dažnio diapozono į' diapozoną perjungiami rankiniu būdu.
[0006] Žinomi antenos perjungimo bū*dai yra tnepatogūs (pvz., automobilyje), kai priimamos radijo stotys, veikia skirtinguose dažnių diapozonūose, pvz., 65,8 - 73, 0 MHz ir 88,0 - 108*0 MHz.
[0007] išradimo tikslas - gerinti radijo aparatūros eksploatavimo sąlygas, automatizuoti dažnio keitiklio įjungimą, priimti iš skirtingų diapozonų.
[0008] ryšys L2 (2 fig.), kuris anteną ir radijo imtuvą jungiančioje grandinėje "indukuoja aukšto dažnio signalus
[0009] Siūlomame -dažnio keitiklyje (2 fig.) ateinantis iš antenos signalas ^per skiriamąjį kondensatorių C1 ir di&pozonini, ' kontūrą Ll, C2, C3 sustiprinamas tranzistoriuje . VT1 ir per s"kiriamąj i, kondensatorių C5 patenka į tranzistorini, dažnio maišikli,, kuri, apkrauna induktyvinė - ritė L2. Į tranzistoriaus VT2 emitcri, elementais- L.4, C6 - paduodamas generatoriaus ■ VT3 generuojamas signalas, kurio
[0010] dažnis parenkamas, elementais L5, C7, pvz.' 22-36 MHz ribose.
[0011] Antenos įėjimo gnybto ir dažnio keitiklio išėjimo gnybto jungiamas laidas L3 ritės L2 atžvilgiu išdėstomas taip, kad i, ji, indukuotų dažnio keitiklio suformuotas (pvz., 88,0-108,0 MHz) dažnio' signalas.
[0012] Siūlomo prietaiso efektas yra tai, kad pagerinama kokybė ir. - patikimumas, nereikia atlikti perjungimo veiksmų -procesas vyksta automatiškai.
Dažnio keitiklis, skirtas priimti rddijo signalus iš kelių dažnių diapozonų, sudarytas iš diapozoninio.kontūro, aukšto - dažnio stiprintuvo, generatoriaus,dažnio maišiklio, ■ b•e sis "k ir-i antis tuo, kad d, antenos ir radijo imtuvo įėjimo grandinę įmontuotas induktyvinis ryšys.
Dažnio keitiklis, skirtas priimti rddijo signalus iš kelių dažnių diapozonų, sudarytas iš diapozoninio.kontūro, aukšto - dažnio stiprintuvo, generatoriaus,dažnio maišiklio, ■ b•e sis "k ir-i antis tuo, kad d, antenos ir radijo imtuvo įėjimo grandinę įmontuotas induktyvinis ryšys.
