[LT] Daugiapolis rotorius (11) yra įmagnetintas ašies kryptimi ir turi ant vieno paviršiaus, esančio priešais polių antgalius (1 ir 2), polius, kurie pakaitomis būna šiaurės ir pietų, išdėstytus išilgai jo krašto. Kiekvienas polių antgalis (1 ir 2) yra lenktas vidinis kraštas su dantimis (5), kuriuos skiria tarpiniai sluoksniai (6). Šerdis (3), ant kurios sumontuota ritė (4), magnetiškai sujungia polių antgalius (1 ir 2) su rite (4). Polių antgalių (1 ir 2) dantų (5) žingsnis s skiriasi nuo rotoriaus polių žingsnio r.
[EN]
[0001] Šio išradimo objektas yra žingsninis daugiapolis variklis, turintis nuolatinio įmagnetinimo rotorių su N polių porų, išdėstytų apie centrinę aš i, ir įmagnetintą šiai ašiai lygiagrete kryptimi, ir magnetinę statoriaus grandinę, kurioje yra ant ašies sumontuota ritė.
[0002] Jau seniai norima konstruoti šio tipo daugiapolius va-riklius, turinčius santykinai didesnį polių porų skai-čių, nes jų gamyba būtų pigesnė, o matmenys - mažesni.
[0003] Žinomi šio tipo varikliai aprašyti patentuose: Švei-carijos patente Nr. 599707, JAV patente Nr. 4 713 565 ir Prancūzijos patente Nr. 2 406 907. Pirmajame iš jų aprašyti du išpildymo pavyzdžiai, parodyti brėžiniuose fig. 1 ir fig. 2 - iš vienos pusės bei fig. 5 ir fig. 6 - iš kitos pusės. Išpildyme, parodytame fig. 1 ir fig. 2, disko formos rotorius yra patalpintas oro tarpe, kuri, formuoja polių antgaliai 1 a ir 5, 5a. 3e to, šių trijų elementų ansamblis sumontuotas su cilindrine rite 6 ir su žiedine detale 2. Toks išdėstymas sąlygoja didelius vietos nuostolius, ypač i, aukštį ir komplikuoja mon-tavimą. Išpildymo pavyzdyje, kuris parodytas fig. 5 ir fig. 6, matoma vėl tokia pati polių antgalių 51a ir 55a superpozicij a. JAV patente Nr. 4 713 565 aprašomas variklis, kurio statoriaus polių antgaliai yra vienodai išdėstyti ant skirtingų paviršių iš vienos ir kitos magneto pusės, o tai sąlygoja vietos nuostolius į aukš-tį. Be to, vidinių statorių strypai, pažymėti 14a ir 14b yra praktiškai tokio pat pločio, kaip rotoriaus polius. Kadangi šie vidiniai statoriai sujungti su statoriaus pagrindu kiekvienas tik vienu strypu, su-prantama, kad ši konstrukcija kelia gamybos problemas. Tokias problemas kelia mechaninės savybės ir magnetinis sotis, jei rotoriaus polių skaičius yra didelis, nes plotis, skirtas sujungimo strypams, yra nedidelis.
[0004] Žingsniniai daugiapoliai varikliai, aprašyti Pran-cūzijos patente Nr. 2 406 907 taip pat turi nuolatinio įmagnetinimo rotorių su N polių porų, išdėstytų apie centrinę ašį ir įmagnetinimo kryptis yra lygiagreti šiai ašiai, o statoriaus magnetinėje grandinėje yra ap-vijos, sumontuotos ant šerdies. Be to, yra du pa-grindiniai polių antgaliai, išsidėstę vienas prieš kitą toje pačioje statmenoje šiai ašiai plokštumoje, kiekvienas iš šių antgalių sujungtas su vienu iš šerdies kraštų ir sudaro išlenktą kraštą, turintį polių dantis, išsidėsčiusius apie ašį, o rotorius įrengtas lygia-gretėje polių antgaliams plokštumoje.
[0005] Tačiau ši konstrukcija nepašalina visiškai, kaip norė-tųsi, aukščiau minėtų trūkumų ir ypač trūkumų, susietų su įgyvendinimu techninio sprendimo, aprašyto JAV patente Nr. 4 713 565. Ypatingai neišspręsta patenkinamai rotoriaus veleno guolio atsparumo problema.
[0006] Šio išradimo tikslas yra pagerinti žinomų, aukščiau mi-nėtų elektros variklių konstrukciją ir padidinti rotoriaus įrengimo tikslumą statoriaus atžvilgiu bei pagerinti magnetinio srauto, kuris atsiranda per pulsa-ciją, formą, kad variklio paleidimas būtų tikslus ir tylus. Taip pat galima sukurti žingsninį variklį, tu-rintį 60 žingsnių apskritime, kurio konstrukcija pa-prasta, o aukštis nedidelis ir tai neįtakoja žymaus galingumo sumažėjimo.
[0007] Minėtam tikslui pasiekti, šio išradimo objektas cha-rakterizuojamas tuo, kad tarpinis poliaus antgalis įmontuojamas tarp pagrindinių antgalių ir jį sudaro tarpiniai dantys, patalpinti šalia minėtų polių dantų ir įterpti tarp jų.
[0008] Žemiau aprašomas, kaip pavyzdys, elektros variklio įrengimo būdas, remiantis išradimu ir pridedamais brė-žiniais .
[0009] Fig. 1 pavaizduotas grandinės schematiškas vaizdas iš
[0010] Fig. 2 taip pat schematiškai pavaizduotas grandinės,
[0011] Fig. 3, 4 ir 5 yra schematiškai magnetinės grandinės ir aprašyto elektros variklio rotoriaus vaizdai, atitinkamai iš priekio ir pjūvyje, paaiški-nantys veikimą, Fig. 6, 7 ir 8 duoti vaizdai, atitinkamai iš viršaus, pjūvyje pagal VII-VII ir pjūvyje pagal VIII-VIII, Fig. 9 duota schema, atitinkanti variklio konstrukci-nių charakteristikų optimizaciją ir Fig. 10 duotas kitas grafikas, kuris taip pat liečia

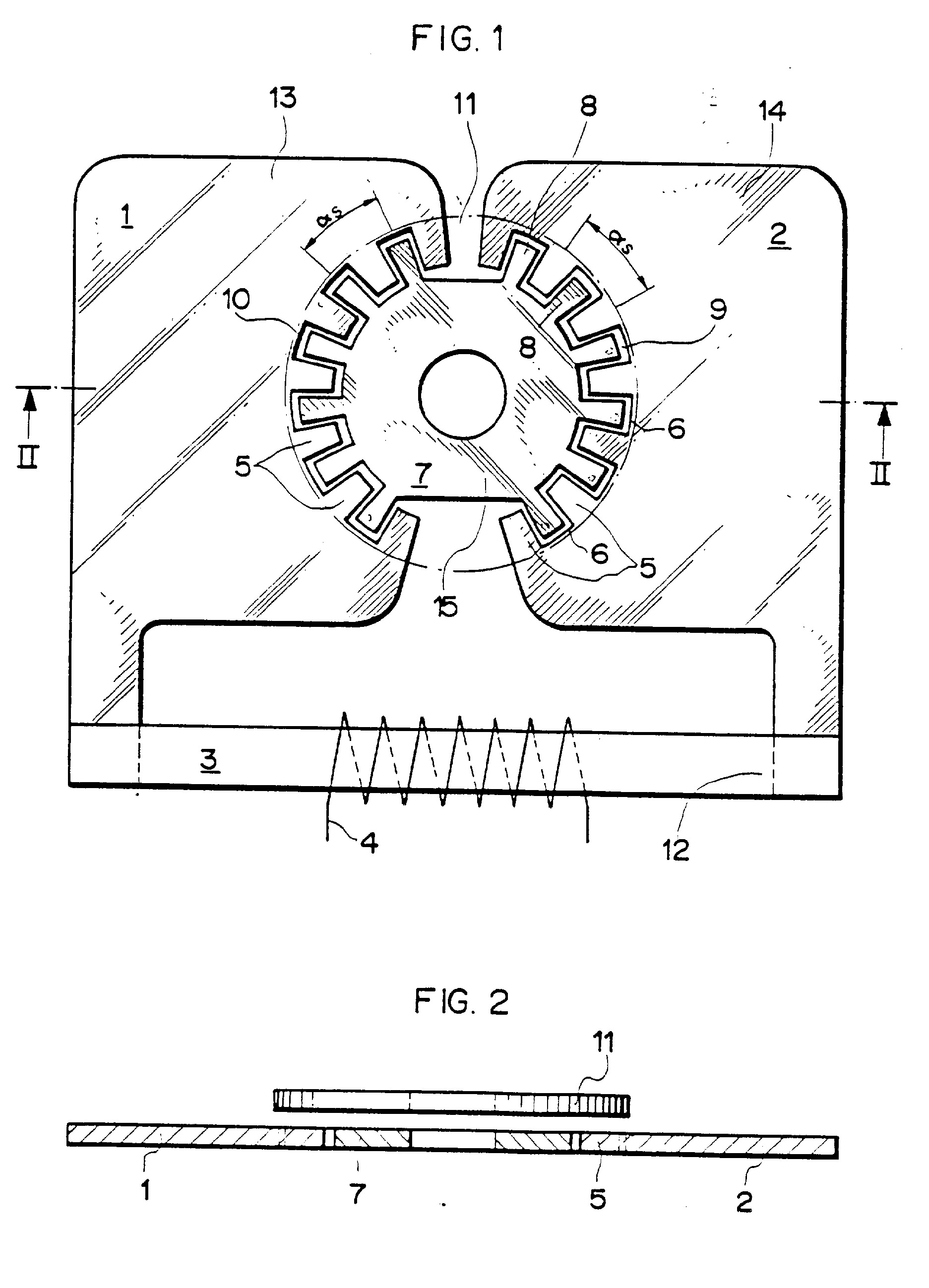

[0012] Aprašomas elektros variklis yra daugiapolis vienfazis variklis, turintis du pagrindinius polių antgalius 1 ir 2, kurie magnetiškai sujungti su šerdies 3, ant kurios užvyniota žadinimo ritė 4, galais. Schematiškame fig. 1 pateiktame pavyzdyje polių antgaliai 1 ir 2 yra vi-siškai plokšti ir su šerdimi 3 sujungiami uždedant. Galima sujungti suvirinimo būdu, ar kitaip, o atskiru atveju galima būtų numatyti, kad vienas iš polių apdo-rojamas, pavyzdžiui, kertant poliaus antgalį šerdimi. Šiuo atveju, kitas poliaus antgalis turėtų būti už-' lenktas, kad jo sujungimo plokštelė susijungtų su vienu iš čerdies priekiniu paviršium. Polių antgalių, o caip pat šerdies medžiaga yra feromagnetinė, riboto padi-dinto magnetinio sočio ir nedidelio inertiškumo.
[0013] Elektroninis aparatas (brėžinuose neparodytas) perio-diškai siunčia ritės 4 poliarumo kaitos impulsus ir kiekvienas iš pagrindinių polių antgalių 1 ir 2 atlieka iš eilės šiaurinio magnetinio poliaus ir pietinio magnetinio poliaus vaidmenį. Kaip matoma fig. 2 du pa-grindiniai polių antgaliai 1 ir 2 yra komplanarūs. Jie išsidėstę vienas prieš kitą ir kiekvienas yra vidinis išlenktos formos kraštas, išpjaustytas profilis - tam tikras poliaus dantų 5 skaičius.
[0014] Kaip parodyta fig. 1 poliaus dantys 5 yra trapecinės formos ir atskirti tarpinių zonų 6, kurių kraštai yra apskritimo lanko segmentai, centruoti i, ašį, statmenai polių antgalių 1 ir 2 plokštumai. Ši centrinė ašis sutampa su variklio rotoriaus ašimi.
[0015] Čia aprašytame išpildyme, kiekvieno iš polių antgalio 1 ir 2 dantys formuoja septynių dantų grupę, kurioje statoriaus poliaus žingsnis yra as. Dantys 5, esantys dvejuose grupės pakraščiuose kiekviename polių antgalyje 1 ir 2, kaip parodyta fig. 1, atitinka priešais einančio poliaus panašų dantį 5 ir kiekvieną šių pa-našių dantų 5 porą atskiria tam tikro pločio oro tar-pas. Kaip matoma fig. 1, minėti du oro tarpai nėra vienodo pločio, bet tas išdėstymas nėra kliūtis norimam tikslui pasiekti. Iš tikrųjų konstatuojama, kad tarp dviejų polių antgalių 1 ir 2, yra tarpinis poliaus antgalis 7, kurį taip pat sudaro plokščia plokštelė, tokio pat storio, kaip antgaliai 1 ir 2 ir taip pat pagamintas iš feromagnetinės medžiagos, kurios lie-kamasis magnetizmas nedidelis ir ribotas padidintas magnetinis sotis. Šis tarpinis antgalis apytikriai apskritimo formos su, periferiniame pakraštyje esan-čiomis, dviem tarpinių dantų 8 grupėmis, kurie išdės-
[0016] tyti pagal poliaus dantų 5 papildomą profili, ir įmon-tuoti tarp poliaus dantų 5 tokiu būdu, kad tarp antgalio 7 ir kiekvieno antgalio 1 ir 2 būtų sąlygojami pastovaus, bet nedidelio pločio vingiuoti oro tarpai, fig. 1 pažymėti atitinkamai 9 ir 10.
[0017] Magnetinis laukas, kuris egzistuoja erdvėje, esančioje šalia oro tarpų 9 ir 10, per impulsus sąveikoja su rotorium 11, kuri, sudaro diskas, arba plokščias pastovaus magneto žiedas, kuris sąlygoja daugiapolį įmagne-tinimą su iš eilės pakaitomis būnančiais šiaurinis ir pietinis poliais, pasiskirsčiusiais rotoriaus pakraš-tyje pagal įmagnetinimo krypti,, kuri yra lygiagretė ašiai, t.y. statmena magnetinės grandinės 1, 7, 2, 3 plokštumai. Fig. 3, 4 ir 5 parodyta, kaip rotorius 11, kuris pavaizduotas schematiškai, sąveikauja su polių antgaliais 1 ir 2. Fig. 4 ir 5 matoma, kad vektoriaus įmagneti-nimas yra taip įvykdomas, kad visi poliai 12 atsiranda ant vieno iš rotoriaus paviršių 13. Tuo būdu, išilgai šio paviršiaus 13 krašto yra besikeičiantis šiaurės ir pietų pasiskirstymas su poliaus žingsniu, kuris lygus ar. Brėžinyje parodytame pavyzdyje, rotorius 11 yra tris-dešimt dviem įmagnetintais poliais, t.y. šešiolika po-lių porų, įmagnetinamas tokiu būdu, kad kampinis žingsnis ar yra lygus 27/ /16. Sukurto magnetinio lauko išsidėstymas erdvėje schematiškai parodytas fig. 5. Fig. 3 duota aprašyto variklio pasirinkta charakteris-tika. Kai rotoriaus 11 polių porų kampinis žingsnis yra lygus ar, kaip matoma fig. 4, kiekvieno iš antgalių 1 ir 2 polių dantų kampinis žingsnis as truputį skiriasi nuo poliau žingsnio ar. Iš tikrųjų, kaip matysime vėliau, reikėtų pasirinkti dydį, kuris būtų nustatytas tarp 0,8 ir l,2x ar, norint tinkamiausiai sumažinti parazitines jėgas, kurios kitaip sutrukdytų variklio funkcionavimą.

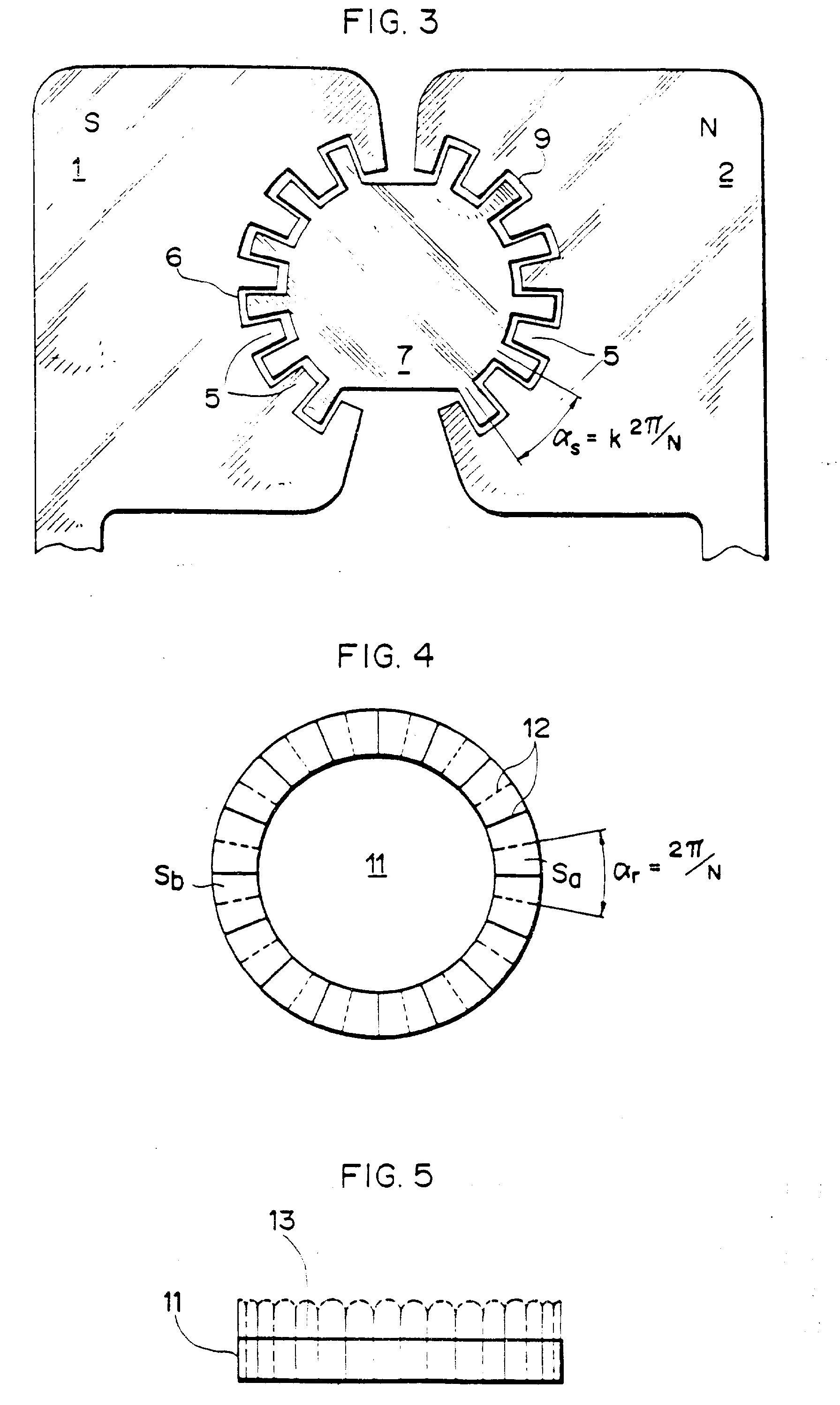

[0018] Variklio veikimo principas yra šis: jei įsivaizduosime ilgalaiki, poliarizuojanti, impulsini, veikimą ir antgali, 2 šiaurės polium, o antgali, 1 pietų polium (fig. 3), rotorius 11 (fig. 4) bus fiksuotas tokioje padėtyje, kad jo magnetinė ašis, kurią nustatytų, pavyzdžiui, diamet-rali linija tarp dviejų priešingų polių Sa ir Sb, būtų simetriška polių antgalių 1 ir 2 statoriaus megnetinės ašies atžvilgiu. Kaip žinoma, kai turima reikalų su šio tipo elektros varikliais, reikia numatyti per žings-ninio variklio darbą, kad, nesant impulsinio poveikio, rotorius orientuojasi spontaniškai, skirtingai nuo orien-tacijos nejudamoje būklėje kryptimi. Todėl reikia numatyti, pavyzdžiui, nustatytose antgalių 1 ir 2 ir/ar 7 vie-tose angas, ar asimetriškus profilio elementus, norint priversti rotorių būti tokioje nejudamoje padėtyje, kuri truputi, skirtųsi nuo vaizduojamos fig. 3. Supran-tama, kad per kitą impulsini, veikimą, jei antgalis 1 po-liarizuotas šiaurės polium ir antgalis 2 pietų polium, rotorių veikia sukimo momentas, kuris ji, pasuks vienu
[0019] žingsniu, t. y. kampu, kuris lygus -~ar=2^7/2N, taip, kad
[0020] polius Sb atsidurs simetriškai ant vieno iš antgalio 1 danties 5.
[0021] Kadangi kampinis statoriaus dantų žingsnis yra truputi, skirtingas ir čia truputi, didenis negu kampinis rotoriaus polių porų žingnis, poliai, gretimi fig. 4 pa-žymėtiems Sa ir Sb, nebus simetriškose padėtyse polių antgalių 1 ir 2 (fig.3) dantų 5, kuriuos jie perdengia, atžvilgiu. Šio išsidėstymo pasekmė, kaip matysime vė-liau, bus kai kurių parazitinių sukimo momentų susilp-ninimas arba likvidavimas.

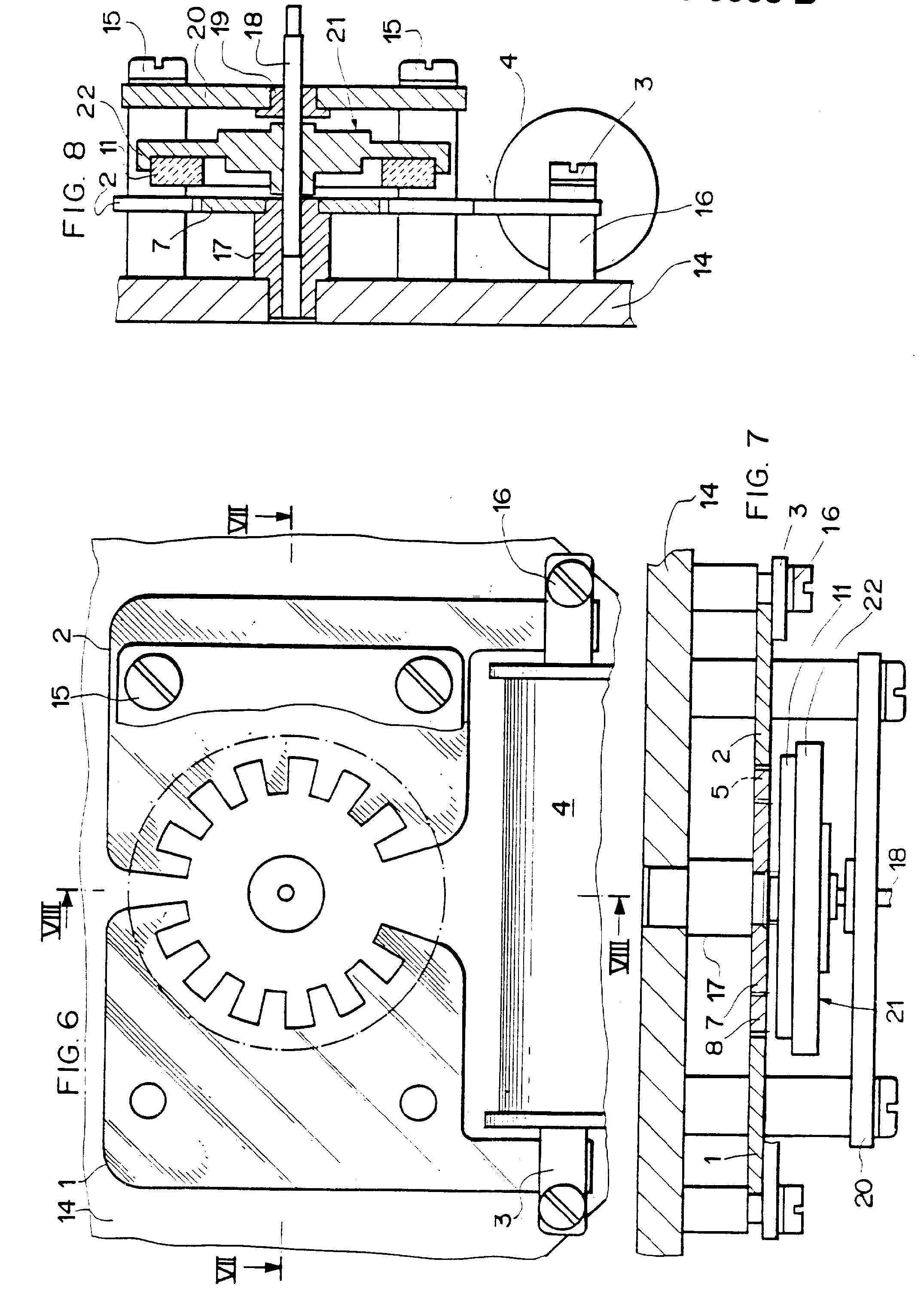

[0022] Prieš detalesnį sąlygų, kurios leistų sumažinti šiuos parazitinius sukimo momentus, apibrėžimą, aprašysime trumpai, remiantis fig. 6, 7 ir 8 nagrinėjamo elektros variklio naudojimo praktikoje pavyzdi,. Du polių antgaliai 1 ir 2 varžtais 15 ir 16 tvirtinami prie pagrindo plokštės 14 taip, kad jie būtų šiai plokštei lygiagretėje plokštumoje. Jie išdėstyti taip, kaip matoma fig. 1 ir fig. 3 ir per padėklus varžtais prie plokštės 14 pritvirtinama šerdis 3, ant kurios sumontuota žadinimo apvija. Tarpinis poliaus antgalis 7 kai kuriomis dalimis remiasi ant padėklo 17, įmontuoto i, centrinę plokštės 14 angą ir jo vaidmuo yra dvilypis: jis yra rotoriaus 21 ašies 18 guolis ir detalė tarpi-niam antgaliui 7 stabilizuoti. Kitas guolis 19, skirtas ašiai, tvirtinamas stačiakampio formos dangos plokštė-je 20, kuri per padėklus remiasi ant pagrindo plokš-tės 14 ir tvirtinama varžtais 15.
[0023] Aprašyto variklio rotoriaus 21 komplekte yra armatūra 22, kurios pjūvis matomas fig. 8, ir ji kerta a ši, 18, prie kurios tvirtinamas rotoriaus įmagnetintas žiedas 11, montuojamas i, įspraustinę. Ašis 18 sumontuota ant atramos virš plokštės 20 ir gali turėti jungties ele-mentą, kuris palaiko bet kokį komponentą prieš prade-dant judėti rotoriaus įtakoje. Esant serijinei gamybai, rotoriaus 21 mazgas turėtų būti gaminamas visiškai ar dalinai įpurškiant magnetinę medžiagą, pavyzdžiui, plastoferitą.
[0024] Toliau pateiksime vieną aprašomos konstrukcijos cha-rakteristiką, kuria remiantis galima laisvai apibrėžti kai kuriuos konstrukcijų parametrus, priklausomai nuo pageidaujamų savybių.
[0025] Kaip matoma fig. 3, tarpinio polių antgalio 7 dėka, magnetinis srautas, kuris susikuria erdvėje sužadinimo metu, yra vingiuotų oro tarpų 9 tiksliai kanalizuo-j amas.

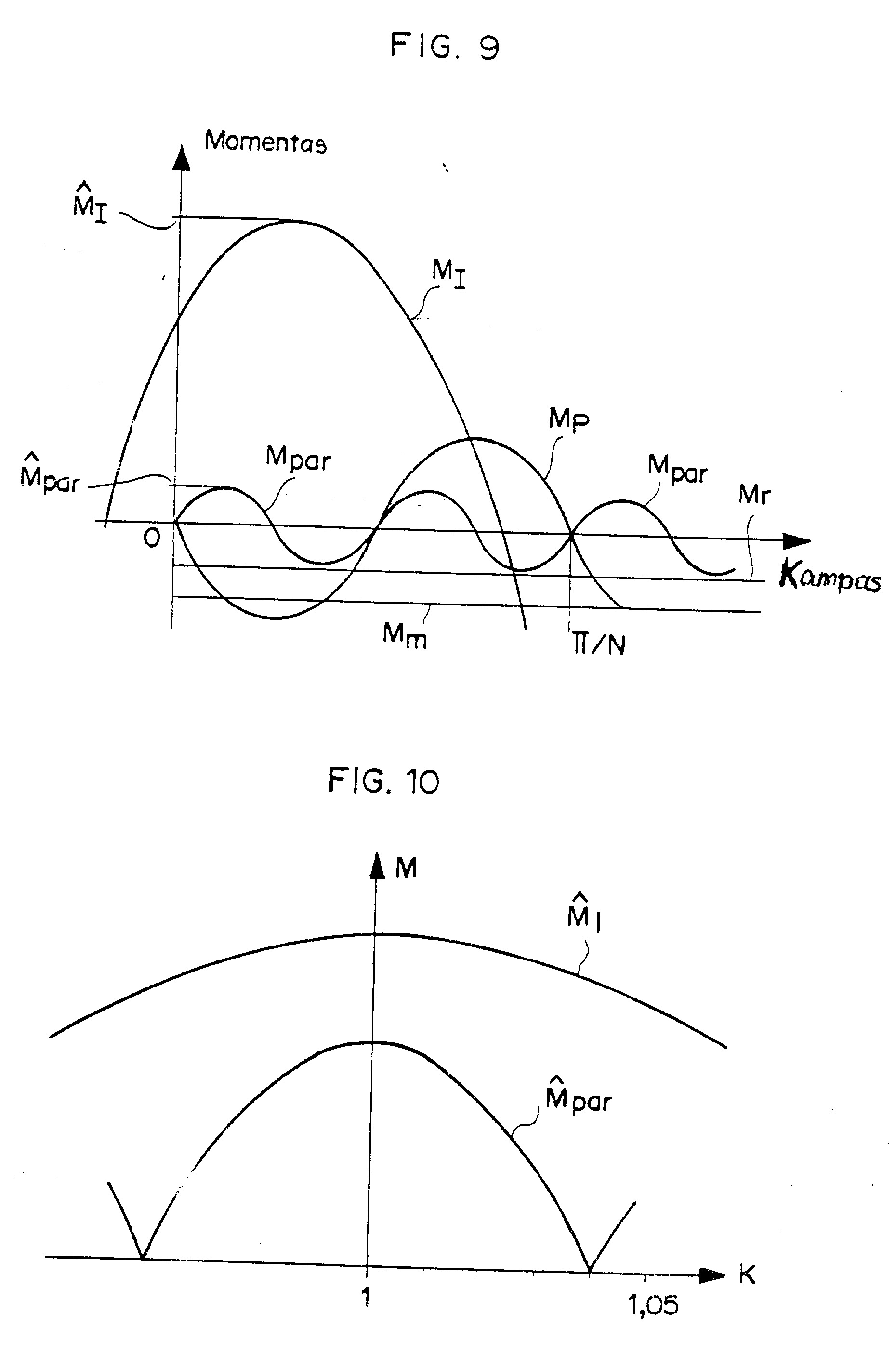

[0026] Fig. 9 pateiktas grafikas rodo skirtingų porų charak-teristikas, kurias reikia įvertinti variklio matmenims nustatyti. M± momento kreivė rodo jėgos momentą, kuris veikia rotorių per impulsų atsiradimą, priklausomai nuo jų kampinės padėties statoriaus atžvilgiu. Tai perio-dinė kreivė, kurios periodas yra as=2l///N. Kreivė Mp rodo stabdymo momentą, kuris užtikrina rotoriaus padėti, per laikotarpį tarp impulsų; -Jos periodas yra lygus as/2, arba 2 /2N. Kreivė, kuri pažymėta Mpar, rodo vieną iš daugelio parazitinių sukimo momentų, kurių atsi-radimas priklauso nuo poliaus dantų formos ir nuo šių dantų grupių, fig. 1 pažymėtų 5, žingsnio. Šios kreivės forma gali būti modifikuota, pasirenkant tinkamą pa-rametrą k, kuris yra poliaus dantų žingsnio ir rotoriaus polių žingsnio santykis. Šie parazitiniai sukimo momentai yra sukimo momentų Mį aukštosios harmonikos. Esant reikalui, galima stengtis, kad išnyktų 2 ar 4 harmonikos. Tą galima įgyvendinti pasirinkus tinkamą santykį k. Pagaliau, linija Mr rodo pasipriešinimo mo-mentą, kurį sąlygoja trintis guoliuose. Sukimo momentas Mm yra suma išorinių mechaninių sukimo momentų, veikiančių -rotorių, kaip, pavyzdžiui, trinties jėga ra-tų sistemoje, rodiklių nesubalansavimo momentas ir kt.
[0027] Buvo atlikti eksperimentiniai prototipo tyrimai, kurie parodė, kad duotojo prototipo atžvilgiu galima sudaryti grafiką tokio pavidalo, kaip pavaizduota fig. 10, kuriame demonstruojamas sukimo momentų Mį ir Mpar ampli-tudžių pasikeitimų vaizdas, priklausomai nuo pasirinkto parametro k dydžio. Fig. 10 vaizduojamos priklausomybės atveju, parazitinis momentas Mpar yra Mp harmonikos 2 momentas ir, pavyzdžiui, matoma, kad šis parazitinis momentas gali būti eliminuotas pasirenkant koeficiento k dydį lygų 1,04. Nežiūrint i, tai, kad koeficiento pasi-rinkimas truputį sumažina Mx amplitudę, šis sumažėjimas nėra žymus.
[0028] Tuo būdu, aukščiau aprašytos priemonės leidžia ne tik gaminti mažų gabaritų elektros varikli, (ir ypač ne-aukštą) , kuri, lengvai galima konstruoti taip, kad būtų padidintas žingsnių apskritime skaičius bei lengvai bū-tų galima pasiekti šešiasdešimt žingsnių apskritime.
[0029] Bet šio variklio matmenų nustatymas turi būti tiriamas, kad veikimo sąlygos būtų optimalios, ypač galimai dau-giau būtų sumažintas srovės vartojimas. Šis elektros variklis leidžia gaminti laikrodžius, kurių sekundžių rodyklės gali būti sumontuotos tiesiai ant variklio ašies, o tai žymiai sumažintų būtinų krumpliaračių skaičių.
[0030] Kaip matoma fig. 5, pagal aprašytą išpildymą rotoriaus įmagnetinimo pasekoje visi poliai išsidėsto ant to paties įmagnetinto žiedo paviršiaus. Tačiau galima su-galvoti kitą išpildymo formą, naudojant rotorių, kurio įmagnetinimas yra tiksliai lygiagretus ašiai, t.y., kurio du paviršiai yra įmagnetinti ir vieno paviršiaus polių antgaliai visada yra tiesiogiai priešpriešiniai kitame paviršiuje esantiems polių antgaliams. Pagal kitą variantą, rotoriaus stabdymo priemonės, skirtos stabdymui tarp impulsų, turėtų būti gaminamos iš fe-romagnetinių elementų, išdėstytų priešais rotoriaus kraštą arba jo priekinį paviršių priešais polių antgalius. Galimi skaitlingi aprašyto išpildymo variantai.
1. Žingsninis diapolis variklis, turintis nuolatinio įmagnetinimo rotorių su N polių porų, išdėstytų apie centrinę ašį ir įmagnetintų lygiagrete šiai ašiai kryptimi ir statoriaus magnetinę grandinę, kurioje yra apvija, sumontuota ant šerdies, ir du pagrindinius polių antgalius, esančius vienas priš kitą toje pačioje plokštumoje, statmenoje minėtai ašiai, o kiekvienas iš šių antgalių yra sujungtas su šerdies kraštu ir sudaro išlenktą kraštą, kuriame yra polių dantys, išdėstyti apie minėtą ašį ir rotorių, esantį polių antgaliams lygiagretėje plokštumoje, besiskiriantis tuo, kad tarpinis polių antgalis yra įterptas tarp pagrindinių polių antgalių ir jį sudaro tarpiniai dantys, išdėstyti greta minėtų polių dantų ir įterpti tarp jų.
2. Variklis pagal 1 punktą, besiskiriantis tuo, kad tarpinio poliaus antgalio ir pagrindinių polių antgalių kraštų profiliai yra papildomi ir riboja vingiuotą, 'apytikriai pastovaus pločio, oro tarpą.
3. Variklis pagal 2 punktą, besiskiriantis tuo, kad minėtų polių dantų kampinis žingsnis skiriasi nuo rotoriaus polių žingsnio.
4. Variklis pagal 3 punktą, besiskiriantis tuo, kad kampinis polių dantų žingsnis as yra api-brėžiamas formule as=k.27//N, kurioje k reikšmė yra tarp 0,8 ir 1,2 ir 2^//N yra lygus rotoriaus polių kampiniam žingsniui ar.
5. Variklis pagal 1 punktą, besiskiriantis tuo, kad statoriaus magnetinę grandinę sudaro mažiau-siai vienas asimetrinis sulaikymo elementas, tinkamas rotoriui išlaikyti per periodus tarp impulsų tokioje kampinėje padėtyje, kad paleidimo momentas j n, veiktų, kol apvijoje teka srovė.
6. Variklis pagal 5 punktą, besiskiriantis tuo, kad minėtą asimetrini, elementą sudaro serija tin-kamai Įrengtų angų pagrindiniuose polių antgaliuose arba tarpiniame polių antgalyje.
7. Variklis pagal bet kuri 1-6 punktą, besiskiriantis tuo, kad rotorius turi trisdešimt porų polių, išdėstytų ant vieno iš jo priekinių paviršių, kuris atgręžtas i, minėtus pagrindinius polių antgalius.
