[LT] Šis išradimas skirtas konteinerių dangčių mazgams, ypač tokių konteinerių kaip metaliniai kanistrai, kurie dažniausiai vartojami kurui laikyti.@Kanistras turi pylimo kaklelį ir dangčio mazgą, kuriameyra sujungtas su kakleliu ir galintis pasisukti dangtis. Pirmasis užraktas, sujungtas su dangčiu, turi du pirštus, kurie įsikiša į kaklelio šoninius laikiklius. Mazge yra fiksavimo kaištis, kuris sukabina dangtį su užraktu, neleisdamas dangčiui atsidaryti. Dangčio mazgas toks, kad dangtis gali būti nukeltas nuo kaklelio, kai kaištis pirmiausia bus pasuktas, o po to visiškai ištrauktas iš dangčio.
[EN]
[0001] Sis išradimas skirtas konteinerių dangčių mazgams, ypač: tokių konteinerių kaip metaliniai kanistrai, kurie dažniausiai vartojami kurui laikyti.
[0002] Kanistrai, turintys dangčio mazgą, kuri. sudaro besisukantis ant ašies dangtis ir užraktas, žinomi daug metų. JAV patente Nr. 4893724 aprašytas kanistro dangtis, skirtas 20-30 litrų talpoms, turinčioms pylimo kaklelį su suformuotu galiniu paviršiumi. Dangtis turi įvorę, bendraaSą su pylimo antgaliu ir turinčią galinį išorinį paviršių bei sieneles su dviem atramomis. Apatiniai atramų paviršiai sąveikauja su dangčio danteliais.
[0003] Japonijos akceptuotoje paraiškoje Nr. 2-10035 aprašyta dangčio mazgo konstrukcija, kurią sudaro dangtelis, uždengiantis viršutinę atvirą korpuso kakielio dali, ir į^rnyrims mechanizmas, sudarytas iš ašies ir dviejų fcronst«5i nų , k ur i < į vienas pritvirtintas prie korpuso kaklelio, o kiras - prie da.ngtei :o. Prie danntel io pri t vi r tintas U-rarmos užraktas. kuris gali pasisukti apie a2į, o jo galuose yra pirštai, kurie dangteliui esa.nt uždarytoje padėtyje susikabina su laikikliais, pritvirtintais prie kanistro kaklelio. Nors šie kanistrai daugeliu atvejų funkcionuoja patenkinamai, tačiau dangtis kartais atsidaro,
[0004] Šio išradimo uždavinys - sukurti nauja. konteinerio dangčio mazgą, turintį mažesnę atsitiktinio atsidarymo gali mybę.
[0005] Tuo būdu išradime pateikiamas žinomos formos kanistras, turintis fiksavimo kaištį, kuris trukdo pasisukti užraktui, pritvirtintam prie galinčio pasisukti dangčio, ir tuo pačiu apsaugo dangtį nuo netyčinio atsidarymo.
[0006] Išradime taip pat pateiktas konteinerio dangčio mazgas, turintis pylimo kaklelį. Šis mazgas turi dangtį. kuris sukimosi aSimi sujungtas su pylimo kakleliu. Pirmasis užraktas sujungtas su dangčiu ir gali suktis apie savo a£į. Šį pirmąjį užraktą sudaro pora pirStų, kurie, esant mazgui uždarytoje padėtyje, susikabina su laikikliais, esančiais ant pylimo kaklelio, ir, esant mazgui atidarytoje padėtyje, išsikabina iŠ laikiklių. Tokiu būdu dangtis gali pasisukti nuo pylimo kaklelio. Šis mazgas ypatingas tuo, kad jis turi antrąjį užraktą, kuris, bodamas užkištoje padėtyje, trukdo pirmajam užraktui, susietam su dangčiu, pasisukti, ir, bodamas atkistoje padėtyje, leidžia pirmajam užraktui pasisukti. Tuo būdu mazgas i S uždarytos padėties pereina į atidarytą padėtį.
[0007] Antrasis užraktas turi kaištį, kuris perkiSamas per kiaurymes, esančias pirmajame užrakte ir dangtyje.
[0008] Kaištis, patrauktas savo išilginės aSies kryptimi, atkabina dangtį-.
[0009] Kaištis yra padarytas taip, kad jis pasuktas slystu
[0010] Viename kaiščio gale yra ekscentriškai įmontuotas žiedas, kuris savo svoriu pastato kaišti i. tokią padėti, kurioje kaištis negali slysti išilgai savo ašies.

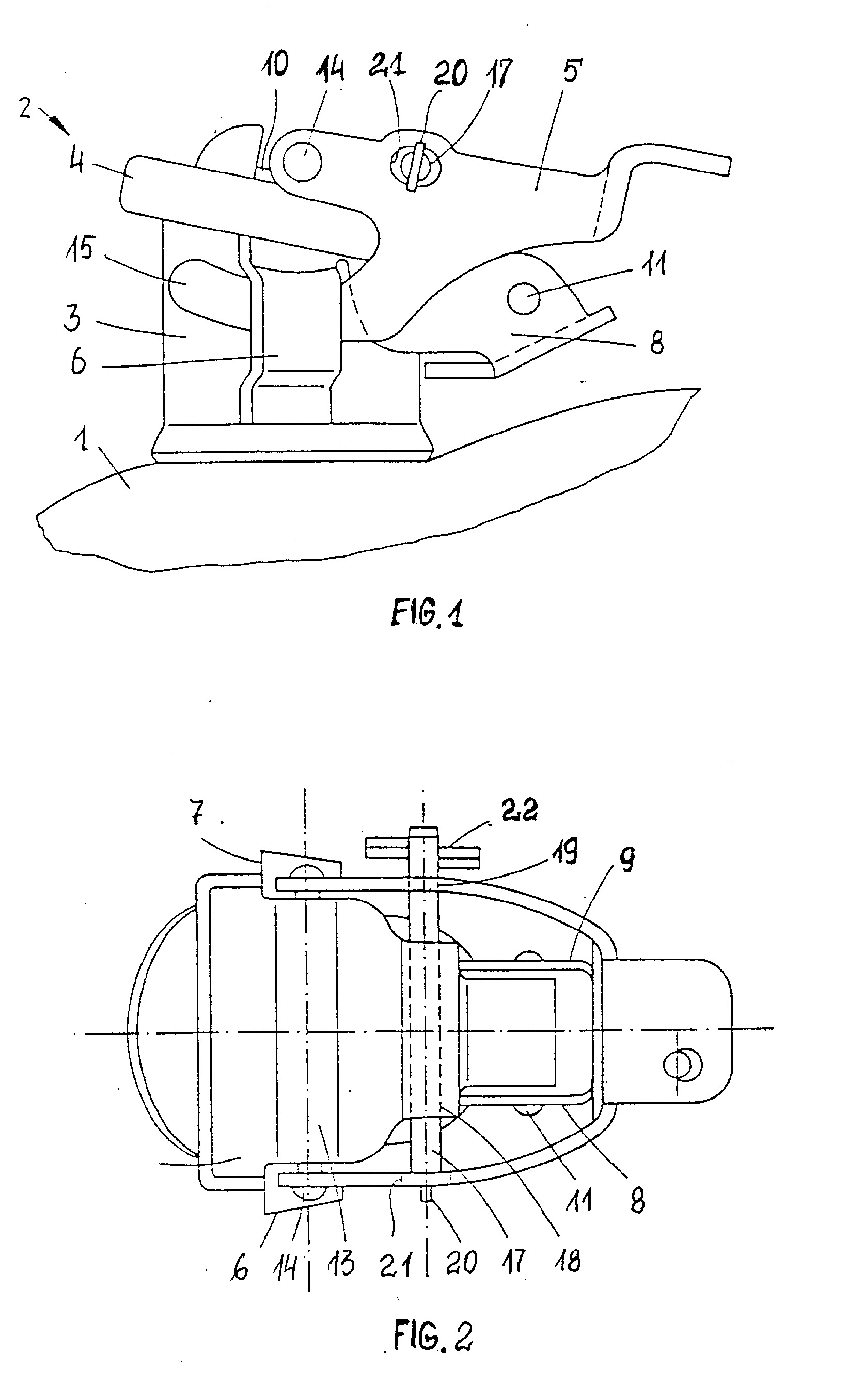

[0011] Toliau išradimas bus aprašomas su nuoroda į pridedamus brėžinius, kuriuose: Fig. i parodytas kanistro dangčio mazgo, pagaminto pagal ši išradimą, šoninis vaizdas,

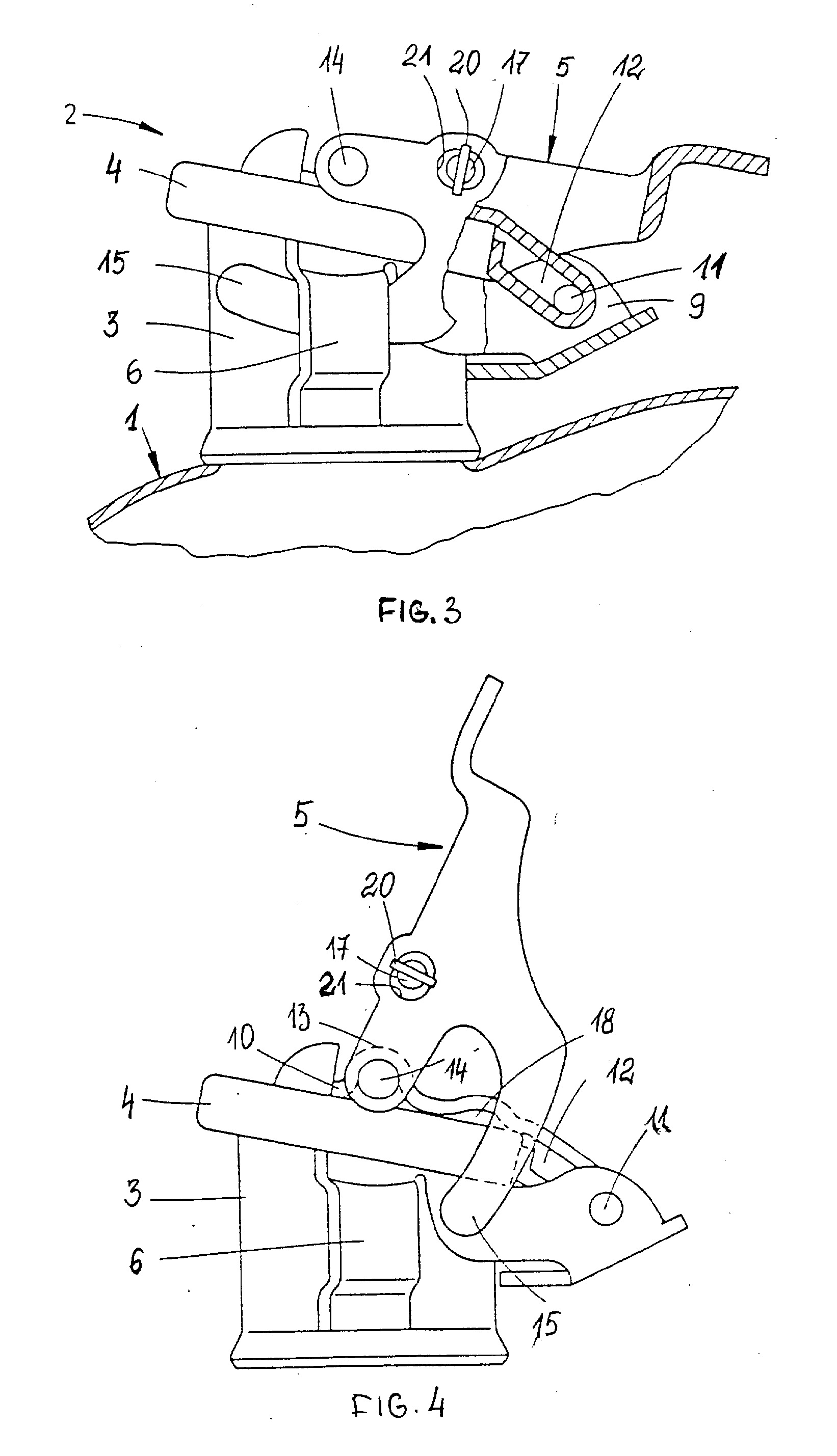

[0012] Fig. 3 parodytas mazgo šoninis vaizdas su daliniu pjūviu, Fig. 4 parodytas mazgo šoninis vaizdas, užraktui esant atidarytoje padėtyje,
[0013] Fig. 1 — 3 aiškina metalinio kanistro 1 dangčio mazgą 2. Kanistras paprastai yra 10 ar 20 litrų talpos ir vartojamas kurui, pavyzdžiui, benzinui ar dyzeliniam kurui, laikyti. Dangčio mazgą sudaro pylimo kaklelis 3, dangtis 4 ir užraktas 5. Šis mazgas yra gerai žinomas ir nebūtina smulkiau aprašinėti jo darbą. Trumpai tariant, pylimo kaklelio 3 apatinis galas pritvirtintas prie kanistro 1 viršaus. Kaklelis turi porą prie jo privirintų šoninių laikiklių 6 ir 7, kurie yra pagaminti išvien su pora išsikišusių plokštelių 8 ir 9. Dangtis 4 turi privirintą dangčio plokštelę 10, kurios kitas galas kaiščiu 11 yra laisvai įtvirtintas tarp plokštelių 8 ir 9. Kaip geriausiai matyti Fig. 3, dangčio plokštelė 10 turi ištęstą kilpą 12 kaiščiui 11 įkišti, kad dangtis 4 pylimo kaklelio 3 atžvilgiu galėtų ir pasisukti, ir slysti. Dangčio plokštelė 10 turi kiaurymę 13 kaiščiui 14, kuris sukabina užraktą 5 su dangčio plokštele 10 ir dangčiu 4.
[0014] Užraktas 5 yra pagamintas su pora pirmyn išsikišančių pirStų 15 ir 16, kurie yra įkišami į kaklelio Šonuose esančius laikiklius 6 ir 7, kad tvirtai sujungtų dangtį 4 su pylimo kaklelio 3 viršumi. Dangčio 4 vidinėje pusėje yra tarpinė C neparodyta}, kuri užsandarina kanistrą ir neleidžia ištekėti kurui. Kai vartotojas nori atidaryti kanistrą, užraktas 5, iš Fig.1 pavaizduotos padėties, yra pasukamas prieš laikrodžio rodyklės judėjimo kryptį apie kaištį 14 taip, kad pirštai 15 ir 16 išsikabintų iš šoninių laikiklių 6 ir 7 taip, kaip parodyta Fig. 4. Šioje padėtyje dangtis 4 ir dangčio plokštelė 10 pasukami ir pastumiami kaiščio 11 atžvilgiu. Taip atidaromas kanistras.

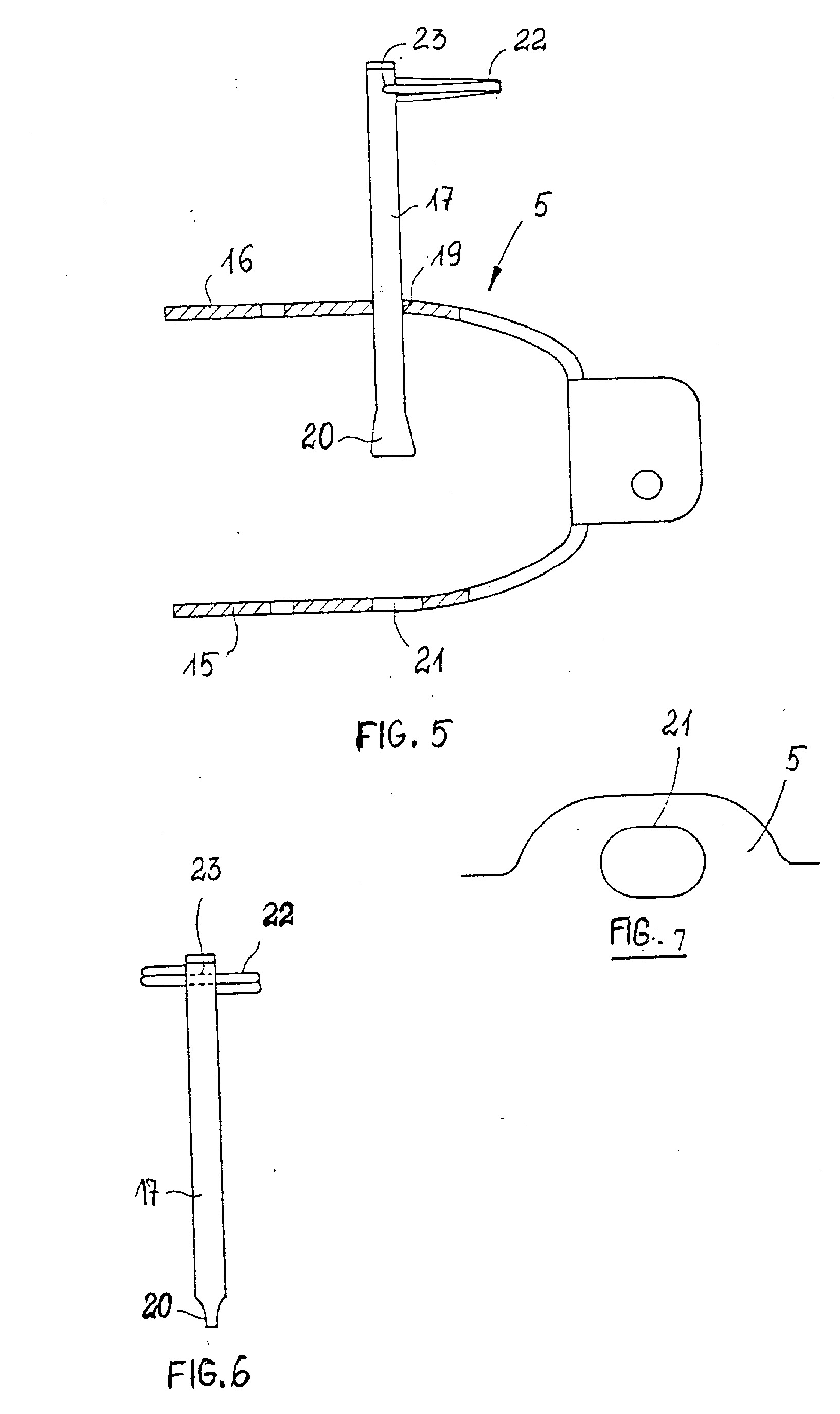

[0015] Pagal šį išradimą dangčio mazgas 2 turi fiksavimo kaištį 7, saugantį užraktą 5 nuo netyčinio atsidarymo. Nagrinėjamame įrenginyje tai atliekama kaiščiu 17 sukabinant dangčio plokštelę 10 ir užraktą 5. Dangčio plokštelė 10 turi antrąją kiaurymę 18, į kurią įstatomas kaištis 17. Kaištis 17 taip pat perkišamas per kiaurymę 19, esančią užrakto 5 vienoje pusėje. Kiaurymė 19 turi beveik tokį patį diametrą kaip ir kaištis 17. Kitas kaiščio 17 galas turi plokščiąją dalį 20, kaip matyti Fig. 5 ir 6. Ki toje užrakto 5 pusėje yra šiek tiek ovalinė kiaurymė 21, kurios matmenys yra tokie, kad plokščioji kaiščio dalis 20 gali būti perkišama per ją tada, kai plokščioji dalis 20 pasukta taip, kad jos plotis sutaptų su didesniuoju, kiaurymės 21 diametru, ir yra užfiksuojama, kai plokščioj i dalis 20 yra pasukta taip, kad nesutaptų su kiaurymės didesniuoju diametru. Fig. 1 parodytas ka.i5t.LS 17 užfiksuotoje padėtyje. o Fig.5 schemiškai pavaizduotas kaištis ištrauktoje padėtyje. Kaištis 17 yra apsaugotas nuo ištraukimo iš užrakto 5. kadangi kaiščio plokščioj i dalis 20 negali pralįsti per kiauryme 13.
[0016] Kitame kaiščio i7 gale yra maža skylė 23, į kuria .įkišta spyruoklė ar žiedas 22. Si skylė 23 yra ekscentriška kaiščio 17 centrinės ašies atžvilgiu. Padaryta taip, kad žiedo 22 svoris palaiko kaiščio 17 kryptį tokią, kad plokščioj i dalis
[0017] 20 negalėtų pralįsti pro kiaurymę 21, t.y. dėl svorio jėgos kaištis išlaikomas Fig. 1 parodytoje padėtyje. Kai kanistras uždarytas. kaištis 17 perkiStas per dangčio plokštelės 10 kiaurymę 18 ir užrakto 5 kiaurymę 21 Kaiščio plokščioji dalis 20 yra tokioje padėtyje, kurioje ji yra per plati, kad pralįstų per kiaurymę 21, todėl mazgas yra uždarytas. Kai kanistrą reikia atidaryti, vartotojas paima žiedą 22 ir pasuka kaištį 30—90° kampu bet kuria kryptimi taip, kad plokščioji dalis 20 galėtų pralįsti per kiaurymės 21 platesniąją vietą. Kaištis 17 traukiamas taip, kad plokščioji dalis 20 lįstų per dangčio plokštelės 10 kiaurymę 18. Kai tik fiksavimo kaištis 17 ištrauktas, užraktas gali būti pasuktas į padėtį, parodytą Fig.4, ir kanistras gali būti atidarytas įprastu būdu. Kai kaiščio plokščioji dalis 20 negali pralįsti per kiaurymę 19, tada plokSčioji dalis 20 ir žiedas 22 saugo kaisti 17 nuo iškritimo iš užrakto 5.
[0018] Tokios konstrukcijos įvairių kiekiu skysčio pripildytas kanistras patenkinamai atlaikė bandymus ir patikimai apsaugojo dangtį nuo atsitiktinio atidarymo.
1. Konteinerio C 13 , turinčio pylimo kaklelį C33, dangčio mazgas C 23, kurį sudaro dangtis C4), sujungtas su pylimo kakleliu C 33 , pirmasis užraktas C 53 , sujungtas su dangčiu turi porą pirštų C 15, 163, kurie, mazgui esant uždaroje padėtyje, įkišti į laikiklius C6, 73, esančiais ant pylimo kaklelio, ir, mazgui esant atidarytoje padėtyje, ištraukti iš šių laikiklių, kad leistų dangčiui pasisukti, atidarant pylimo kaklelį, bes isk irant is tuo, kad mazgas turi antrąjį užraktą C173, kuris, jam esant užkištoje padėtyje, trukdo pirmajam užraktui pasisukti dangčio atžvilgiu, ir, jam esant atkištoje padėtyje, leidžia pirmąjį užraktą pasukti, taip mazgas iš uždarytos padėties pereina į atidarytą padėtį.
2. Mazgas pagal 1 punktą besiskiriantis tuo, kad antrasis užraktas turi kaištį C 173 , perkištą per pirmojo užrakto ir dangtelio kiaurymes C 18, 19, 213.
3.Mazgas pagal 2 punktą besiskiriantis tuo, kad kaištis slysta ašine kryptimi iki jo atkištos padėties. kurioje kaištis nebeužsikabi na ir pralenda per dangčio kiaurymę C 183 .
4. Mazgas pagal 2 ar 3 punktą besiskiriantis tuo • kad kaištis C 173 yra įrengtas taip, kad jis turi būti pasuktas prieš traukiant jį išilgai jo ašies iš užkištos padėties.
5. Mazgas pagal 4 punktą besiskiriantis tuo » kad kaištis yra strypas, turintis plokščiąją dalį C 203, užraktas turi pirmąją ir antrąją kiaurymes C 19, 213 , antroji kiaurymė C 213 yra platesnė viena, išilgine, kryptimi ir siauresnė kita, skersine, kryptimi, be to, kaiščiui C 173 esant užkištoje padėtyje, plokščioji dalis C 203 yra pasukta minėtąja skersine kryptimi, tada kaištis C 173 negali pralįsti per kiaurymę, o kaištis atsiduria atkištoje padėtyje,, kai jo plokščioji dalis C 203 yra pasukta minėta išilgine kryptimi ir tada traukiamas kaištis pralenda per antrąją kiaurymę C 213 ir kiaurymę C 183 dangtyj e.
6- Mazgas pagal 5 punktą bes isk ir iant i S tuo, kad kaišei c viename gale yra plokščioji dalis C 203 , kuri, nepaisant jos orientacijos, negali pralįsti per pirmąją kiaurymę <1193.
7. Mazgas pagal 6 punktą bes 1sk ir iant is tuo, kad kaištis turi ekscentrines priemones C 22, 233, kurios, kai kaištis yra įkištas, išlaiko kaiščio plokščiąją dalį C 2C0 , orientuota, kiaurymės C 213 minėtąja skersine kryptimi.
8. Mazgas pagal 7 punktą bes iak ir iant 1s tuo - kad ekscentrinės priemonės yra žiedas C 223, kuris perkištas per kitame kaiščio gale padarytą skylę C 233 , sskcenirišką kaiščio ašies atžvilgiu, tuo būdu kaiščio svoris laiko jo plokščiąją dalį C 203, orientuotą kiaurymės C 213 minėtąja skersine kryptimi, ir žiedas C 223 bei plokščioj i dalis C 203 neleidžia iki galo ištraukti kaiščio iš pirmosios kiaurymės C 193.
9. Mazgas pagal 3 punktą besiskiriantis tuo, kad dangty sudaro dangčio plokštelė C 103, kuri yra sujungta su pirmuoju užraktu C 53 , ir kuri su dangčiu sudaro kiaurymės C 133 dalį.
10. Konteineris bes isk i r 1 ant is tuo, kad jį sudaro konteinerio korpusas, turintis pylimo kakleli C 33 , dangčio mazgas C 23 pagal 1-9 punktus ir pasukimo priemonės, sudarytos iš kaiščio C 113 ir kilpos C 123 ir leidžiančios dangti C 4 j pasukti kaklelio C 33 atžvilgiu.
11. Konteineris pagal 10 punktą besiskiriantis tuo > kad pasukimo priemonės C 11, 123 leidžia dangčio mazgą C 23 nukelti ir paslinkti kaklelio C 33 atžvilgiu.
