[LT] Išradimas priklauso elektroninės pramonės stiklo gamybos sričiai ir gali būti pritaikytas elektroninių vamzdžių gamyboje.@Elektroninio vamzdžio kūgis įstatomas į fiksuojančio žiedo 2 angą ant iškyšų 3. Papildomas fiksuojantis žiedas 4 nuleidžiamas kart su elektroninio vamzdžio kūgiu iki kraštinės padėties, suspaudžiant spiralinę spyruoklę 6. Po to, paspaudimo mechanizmo dėka elektroninio vamzdžiokūgis suspaudžiamas įtaise.
[EN]
[0001] Pateikiamas išradimas priklauso elektroninės pramonės stiklo gamybos sričiai ir gali būti panaudotas elektroninių vamzdžių stiklinės dalies gamyboje.
[0002] Šiuo metu žinomas elektroninio vamzdžio kūgio bazavimo ir tvirtinimo įtaisas (žiūr. TSRS a.l. Nr. 689978), turintis pritvirtintas prie pagrindo bazuojančias kolonėles, spyruoklinius užspaudžiančius elementus, spindeli, ir vakuuminę sistemą su čiulptuku.
[0003] Reikia pažymėti, kad elektroninio vamzdžio kūgis suformuojamas išcentriniu formavimo būdu, kuriuo vidinis paviršius išpildomas su didelėmis paklaidomis tiek sienelės storio, tiek ir kūgio formos atžvilgiu (galimi formos iškraipymai).
[0004] Tokiu būdu elektroninio vamzdžio kūgio bazavimas pagal vidini, paviršių negali užtikrinti reikiamo tikslumo.
[0005] Iš žinomų techninių sprendimų labiausiai artimas pateikiamam yra cilindro privirinimo prie kūgio mašina CELT 06CBC-120-007. (Techninės sąlygos THM 2.320.002 TU), kurią gamina Lvovo mašinų gamybos gamykla. Mašina turi įtaisytą korpusą, fiksuojantį žiedą, apjuosianti, kūgi, jo parabolinėje dalyje ir kūgio prispaudimo mechanizmą.
[0006] Tačiau elektroninio vamzdžio kūgio bazavimas vieno fiksuojančio žiedo pagalba užtikrina fiksavimą tik viename kūgio ašies taške, esančiame statmenų susikirtime su bazuojamu paviršiumi, kurie išvesti sąlyčio su fiksuojančiu žiedu taškuose.
[0007] Tokiu būdu kūgio ašis užtvirtinama viename taške, apie kurią kūgis turi galimybę suktis, kas neužtikrina tikslaus jo bazavimo.
[0008] Išradimo tikslas - padidinti elektroninio vamzdžio kūgio bazavimo tikslumą.
[0009] Techniniame sprendime pateiktas elektroninių vamzdžių kūgių bazavimo įtaisas, turintis korpuse įtaisytą fiksuojanti, žiedą, kuris apjuosia kūgi, jo parabolinėje dalyje, ir prispaudimo mechanizmą, turinti, korpuse įtaisytą papildomą fiksuojantį žiedą, įveržtą spiralinės spyruoklės, apimantį kūgį jo parabolinėje dalyje. Abu fiksuojantys žiedai turi simetriškai išdėstytas iškyšas.
[0010] Žinomų techninių sprendimų analizė tiriamoje ir gretutinėse srityse leidžia daryti išvadą, kad jose nėra požymių, sutampančių su esminiais skiriamaisiais požymiais, esančiais siūlomame įrenginyje.
[0011] Įrenginys užtvirtina kūgio ašį dviejuose taškuose, kas užtikrina žymiai didesnį elektroninio vamzdžio kūgio bazavimo tikslumą ir tokiu būdu gaunamas naujas techninis efektas. Tokiu būdu sprendimas atitinka "išradybinio lygio" kriterijui.

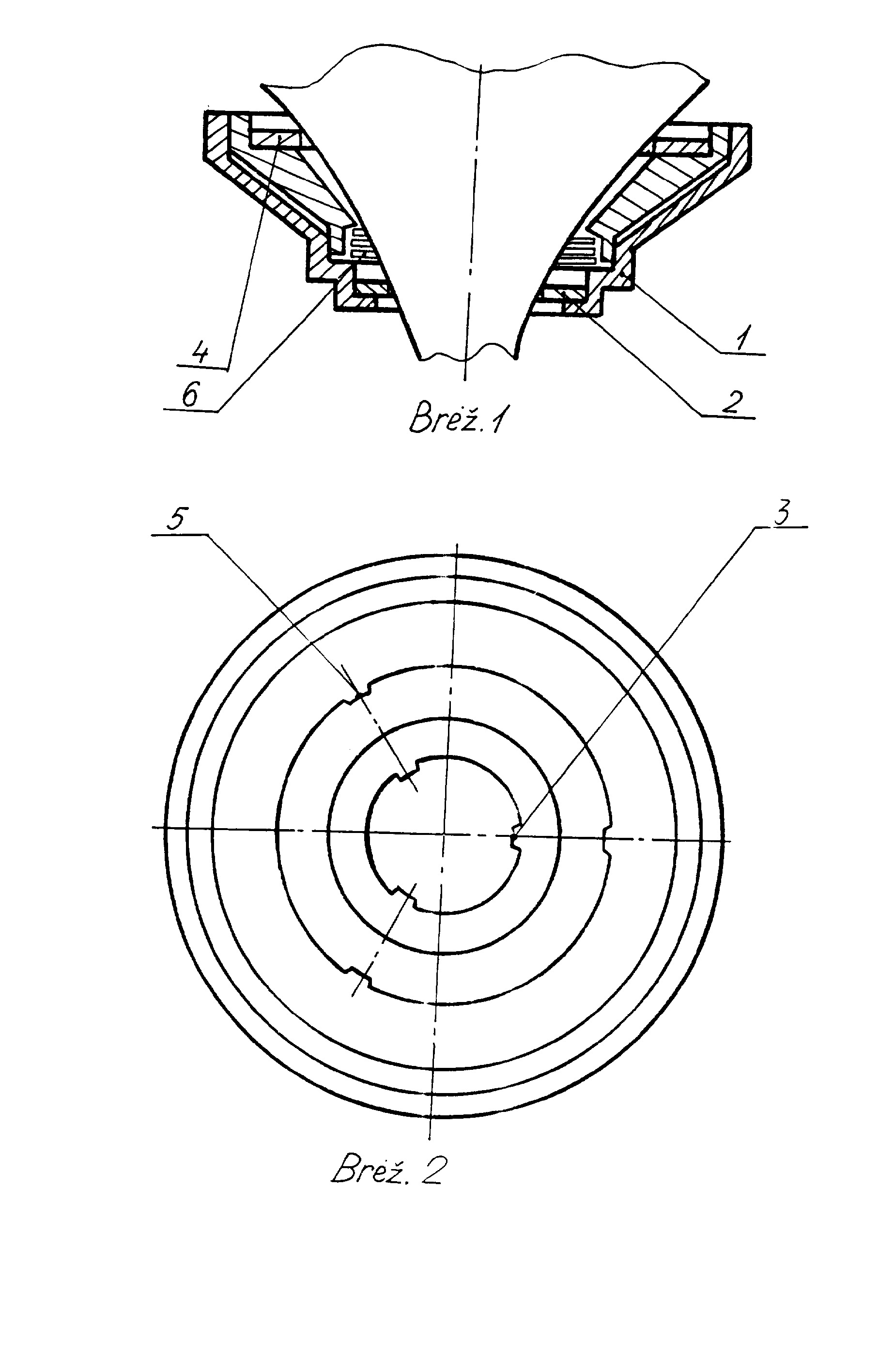

[0012] Siūlomas išradimas pateiktas brėžiniuose, kur 1 brėž. bendro vaizdo pjūvis; 2 brėž. vaizdas iš viršaus.
[0013] Įtaisas turi korpusą 1, kuriame yra fiksuojantis žiedas 2 su simetriškai iškyšomis 3, žiedas apjuosia elektroninio vamzdelio kūgį jo parabolinėje dalyje, papildomas fiksuojantis žiedas 4 su iškyšomis 5, išdėstytomis analogiškai iškyšoms 3 ir apjuosiančiom elektroninio vamzdžio kūgį jo parabolinėje dalyje. Papildomas fiksuojantis žiedas 4 spaudžiamas spiraline spyruokle 6.
[0014] Įtaisas turi kūgio prispaudimo mechanizmą (brėžinyje neparodyta).
[0015] Elektroninių vamzdžių kūgių bazavimo įtaisas veikia taip.
[0016] Elektroninių vamzdžių kūgis įstatomas i, fiksuojančio žiedo 2 angą ant iškyšų 3. Papildomas fiksuojantis žiedas 4, besiremiantis i, įvorę 7, nusileidžia kartu su elektroninio vamzdžio kūgiu iki kraštinės padėties. Tokiu būdu, veikiant sunkio jėgai, suspaudžiama spiralinė spyruoklė 6. Po to kūgio prispaudimo mechanizmo pagalba elektroninio vamzdžio kūgis įtvirtinamas įrenginyje; tuo pačiu sukuriami du bazavimo lygiai - pagal fiksavimo žiedą 2 ir fiksavimo žiedą 4. Išėmus elektroninio vamzdžio kūgį iš įtaiso, spiralinė spyruoklė 6 atsileidžia ir grąžina papildomą fiksuojantį žiedą 4 į pirminę padėtį.
[0017] Tokiu būdu, panaudojant siūlomą įtaisą, užtikrinamas kūgio ašies bazavimas dviejuose taškuose, tuo apribojant elektroninio vamzdžio kūgio laisvės laipsnį ir padidinant jo bazavimo tikslumą.
Elektroninio vamzdžio kūgio bazavimo įtaisas, turintis korpuse įtaisytą pirmą fiksuojanti, žiedą, besiskiriantis tuo, kad jame įtaisytas antras fiksuojantis žiedas, besiremiantis i, įvorę, galinčią judėti korpuse ašine kryptimi, kuriame yra spiralinė spyruoklė, prispaudžianti įvorę, tuo pačiu metu pirmas fiksuojantis žiedas įtaisytas korpuse su tarpu tarp jo ir spiralinės spyruoklės, o fiksuojantys žiedai turi simetriškai išdėstytas iškyšas.
