[0001] Šis išradimas nagrinėja apsauginį kamštį, garantuojantį hermetišką elektros ar telefono kabelio įtvirtinimą apvalioje angoje, per kurią eina minėtas kabelis.
[0002] Prancūzų patente 2466887 jau aprašyta, pavyzdžiui, už-mova, gaubianti elektros ar telefono kabelį ir ga-rantuojanti hermetiškumą tarp kabelio ir vamzdžio, per kurį eina minėtas kabelis, galo.
[0003] Šita užmova pripildoma hermetizuojančios medžiagos, tokios kaip poliuretaninės putos. Patirtis rodo, kad to-
[0004] Be to, tokios užmovos neužtikrina pakankamai patikimo kabelio ašinio įtvirtinimo vamzdžio gale.
[0005] mis užmovomis sunkiai išardomas, todėl sunku pakeisti kebelį nauju ar kito skersmens kabeliu. .Šio išradimo uždavinys - sumažinti aukščiau aprašyto būdo trūkumus, kuriant apsaugini, kamštį, garantuojantį hermetišką elektros ar telefono kabelio įtvirtinimą apvalioje angoje, per kurią eina minėtas kabelis, be to,
[0006] čio ir angos bei kabelio, gerą kabelio ašinį tvirtinimą angoje, be to, šis kamštis lengvai iš angos išsiima,
[0007] Elektros ar telefono kabelio įtvirtinimo, apvalioje angoje, per kurią eina minėtas kabelis, hermetiškumas pasiekiamas tuo, kad kamštis turi tuščiavidurį dviejų gaubtų (puscilindrių) korpusą. Šie gaubtai (puscilindriai) yra tvirtinami apie kabelį ir turi bent dvi ap-glėbimo plokšteles, radiaiiai įtvirtintas nurodytame korpuse, kiekviena plokštelė turi centrinę angą kabeliui, ir plokštelės yra tvirtinamos apie kabelį, vieną
[0008] ' su kita suspaudžiant dviem gaubtais ( puscilindriais), be to, dvi apglėbimo plokštelės sudaro kamerą, kuri yra pripildoma hermetizuojančios medžiagos, o minėtas visas korpusas turi priemonių, hermetiškai ir išardomai įtvir-tinti kabeli, minėtose apvaliose angose.
[0009] Kita vertus, hermetizuojanti medžiaga, pripildanti ka-merą, esančią tarp apglėbimo plokštelių ir supanti kabeli,, garantuij a hermetizaciją tarp kabelio ir kamščio.
[0010] Be to, reikia įvertinti, kad kamštis i. angą, per kurią eina kabelis, yra įstatytas išimamai, todėl jį lengva išimti iš šios angos, kai reikia keisti kabelį.
[0011] Pagal išradimo variantą kamštis, per kurį eina kabelis ir kuris tvirtinamas ant vamzdžio galo, be to, dar turi, skirtą įleisti į minėtą vamzdžio galą, prievamz-dį, kurio išorinis diametras atitinka minėto vamzdžio vidinį diametrą, be to, šis prievamzdis viename iš savo galų turi įtaisą, leidžiantį jį nuimamai sutvirtinti su ' tuščiavisdurio korpuso galu.
[0012] Pagal tinkamiausią išradimo variantą prievamzdžio gale yra flanšas, o tuščiavidurio korpuso tvirtinimo gale yra žiedinis griovelis šiam flanšui įtvirtinti.
[0013] Pageidautina, kad prievamzdis viduje turėtų dangtelį, kuris jį visiškai uždarytų, be to, šis dangtelis su prievamzdžio vidiniu paviršiumi būtų sujungtas nestipria ir sandarinančia juosta, kuri leistų atidaryti šį dangtelį, kai yra kabelis.
[0014] Tokiu būdu, kai vamzdelyje kabelio nėra, prievamzdžio dangtelis hermetiškai uždaro vamzdžio galą ir į jį ne-patenka drėgmė. Kabeliui vamzdyje įtaisyti užtenka nuimti dangtelį, apie kabelį įtaisyti kamštį, į kamštį
[0015] įdėti hermetizuojančią medžiagą, o po to kamštį įtvir-tinti vamzdžio gale.
[0016] Pagal kitą išradimo variantą, kamštis yra įtvirtintas apvalaus skerspjūvio užmovoje, išsikišusioje nuo siene-
[0017] lės ir turi tą ypatybę, kad tuščiaviduris korpusas savo išorinėje pusėje turi bent du žiedinius griovelius, į kuriuos įsistato žiedinio tipo tarpiklis, garantuojan-
[0018] tis hermetiškumą tarp tuščiavidurio korpuso išorinio paviršiaus ir minėtos užmovos vidinio paviršiaus.
[0019] Pageidautina, kad tuščiavidurio korpuso vienas galas turėtų flanšą, kuris galėtų remtis į užmovos laisvąjį
[0020] galą, o kitas galas - žiedinio tipo griovelį, į kurį įsistatytų lanko tipo pleištas, kuris išimamai uždarytų tuščiaviduį korpusą iš minėtos sienelės vidinio pa-viršiaus pusės.
[0021] Tokiu būdu minėtas flanšas ir minėtas pleištas akcio-naliai sujungia kamštį su užmova taip, kad juos yra lengva atskirti.

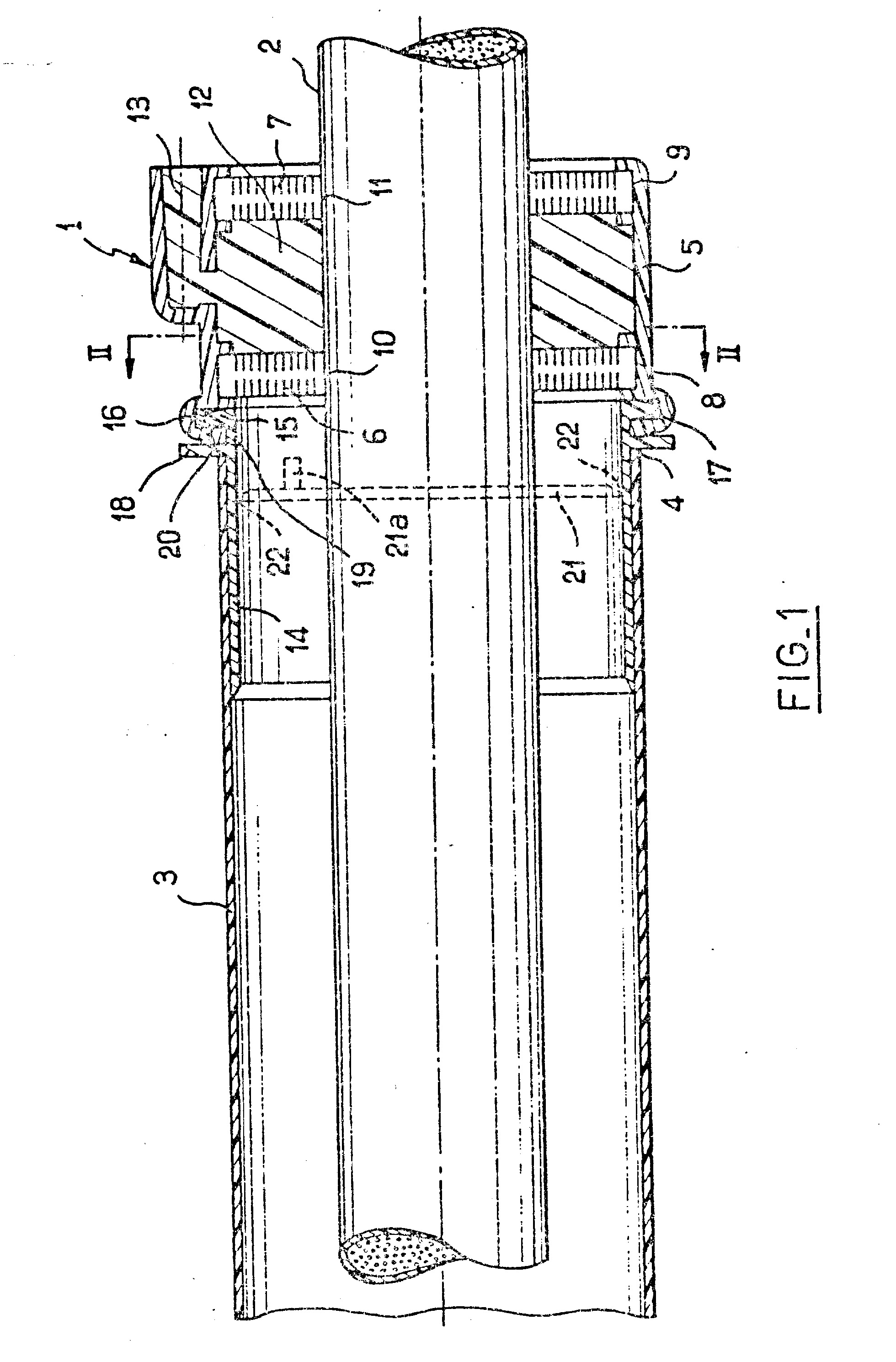

[0022] fig. 1 - pagsl išradimą išilginis pjūvis kamščio, įtvir-tinto apie kabelį ir vamzdžio, gale,
[0023] fig. 6 - išilginis kamščio, įtvirtinto apie kabelį ir įstatyto į užmovą, pjūvis pagal fig. 4, 5,
[0024] fig. 7 - kamščio, įtvirtinto vamzdyje, varianto pagal išradimą išilginis pjūvis,
[0025] fig. 8 - kamščio, esančio kabelio sujungimo apsauginės
[0026] fig. 9 - kitas kamščio variantas, vaizdas analogiškas

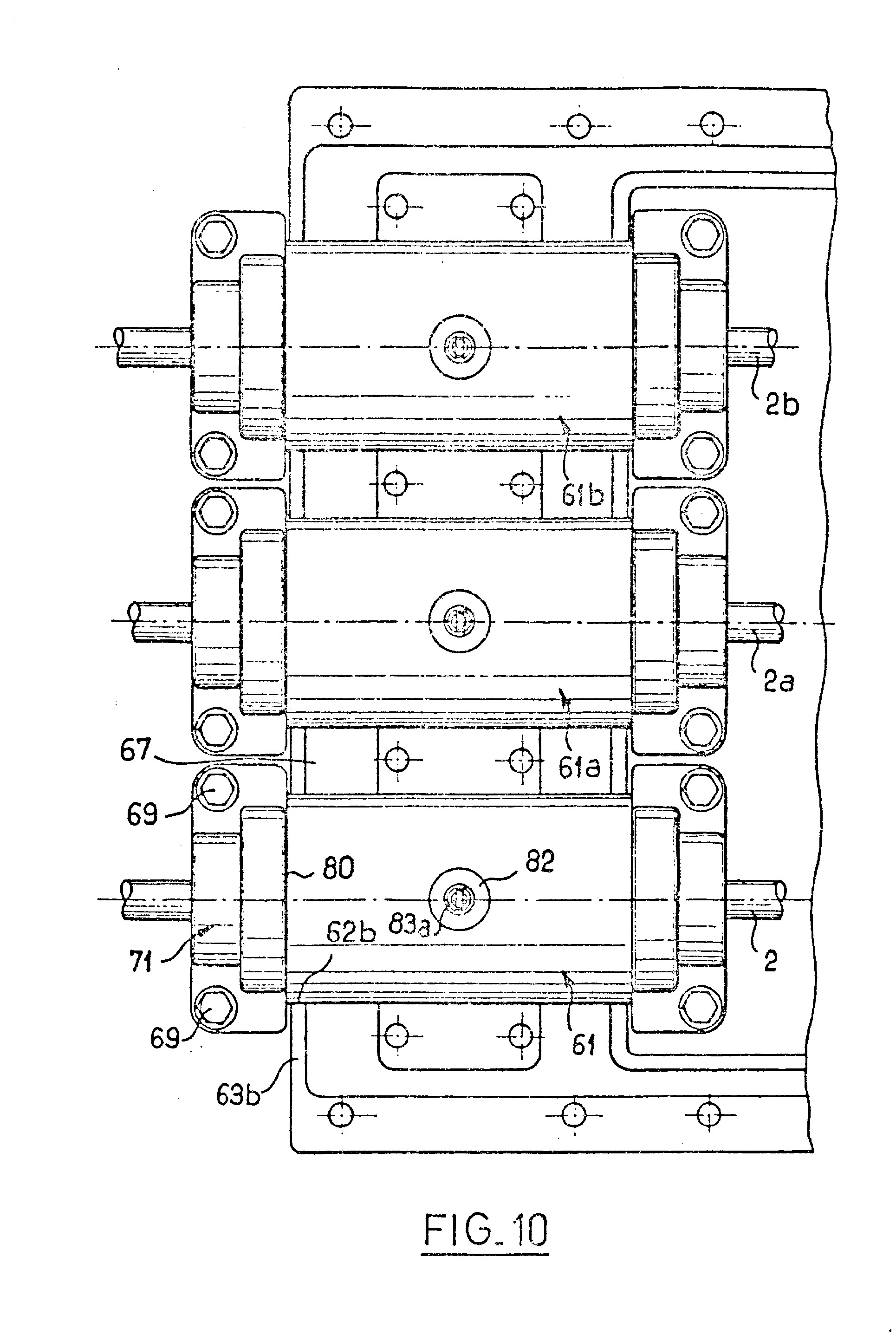

[0027] fig. 10 - kabelių sujungimo apsauginės movos dalinis vaizdas iš viršaus, viršutinis gaubtas ( puscilindris) nuimtas, parodyti trys kamščiai pagal išradimą.
[0028] Variantuose, parodytuose fig. 1- 3 pateiktas kamštis 1, esantis apie telefono kabeli,, kuris yra, pavyzdžiui, įžemintame vamzdyje 3. Šis kamštis 1 yra hermetiškai įtvirtintas gale 4, kuris yra vamzdžio 3 apvali anga.
[0029] Kamštis turi tuščiavidurį, praktiškai cilindrinį, kor-pusą 5, sudarytą iš dviejų gaubtų ( puscilindrių) 5a ir 5b ir padarytą iš stangrios medžiagos ( žr. fig. 2 ir 3), gaubtai yra tvirtinami apie laidą 2 ir turi dvi apglėbimo plokšteles 6, 7, radialiai laikomas griove-liuose 8, 9, esančiuose minėtame korpuse, ir turinčias centrinę angą 10, 11 kabeliui praeiti. Šios centrinės angos 10, 11 radialiai remiasi į laidą 2 tuo metu, kai yra tvirtinamos plokštelės, suspaudžiant abu gaubtus 5a ir 5b vieną su kitu.
[0030] Dvi apglėbimo plokštelės tarpusavyje sudaro kamerą 12, esančią aplink kabelį 2 ir pripildytą hermetizuojančios medžiagos, kuri į šią kamerą patenka per angą 13, pa-darytą korpuso 5 sienelėje. Tuščiaviduris korpusas 5 nuimamai ir hermetiškai sutvirtintas su apvalia anga 4, skirta kabeliui 2 praeiti vamzdyje 3.
[0031] Apglėbimo plokštelės 6 ir 7 iš dalies aprašytos firmos-pareiškėjos prancūziškame patente 2582 854. Jos yra iš stangrios medžiagos ir turi žiedines vagutes, kurios suteikia joms radialinį stangrumą, garantuojantį herme-tizaciją tarp apglėbimo plokštelių 6 ir 7 angų 10 ir 11 ir kabelio išorinio paviršiaus.
[0032] Fig. 1 matyti, kad kamštis 1, be to, dar turi prie-vainzdį 1. 4, padarytą iš stangrios medžiagos ir įstatytą į vamzdžio 3 galą 4, prievamzdžio išorinis diametras atitinka šio vamzdžio 3 vidinį diametrą. Hermetiškas sujungimas tarp prievamzdžio 14 ir vamzdžio 3 vidinio paviršiaus atsiranda dėl prilipimo. Šis prievamzdis 14 viename iš savo galų turi įtaisą, leidžiantį jį nuimamai sutvirtinti su tuščiavidurio korpuso 5 gretimu galu.
[0033] Dėl to prievamzdžio gale yra flanšas 15, o tuščia-vidurio korpuso 5 gretimame gale yra žiedinis griovelis 16, kad sudarytų prievamzdžio 14 sukibimą su flan-šu 15. Kita vertus, yra numatytas jungimas su tarpik-liu 17 tarp žiedinio griovelio 16 ir flanšo 15. Be to, prievamzdis 14 už savo flanšo 15 turi antrą flanšą 18, kuris remiasi į vamzdžio 3, kuriuo eina kabelis 2, galą 4. Du flanšai 15 ir 18 tarpusavyje sudaro žiedine ertmę 19, į kurią įstatytas tuščiavidurio korpuso ' 5, priglundančio prie žiedinio griovelio 16, baigiamasis apvadas 20.
[0034] Be to, fig. 1 matyti, kad prievamzdis 14 viduje turi dangtelį 21 ( punktyru), kuris jį visiškai uždaro ( kai vamzdyje 3 nėra kabelio), šis dangtelis yra sujungtas su prievamzdžio 14 vidiniu paviršiumi nestipria sanda-rinančia žiedine juosta 22, leidžiančia šį dangtelį 21 nuimti, kai vamzdyje 3 yra kabelis 2.

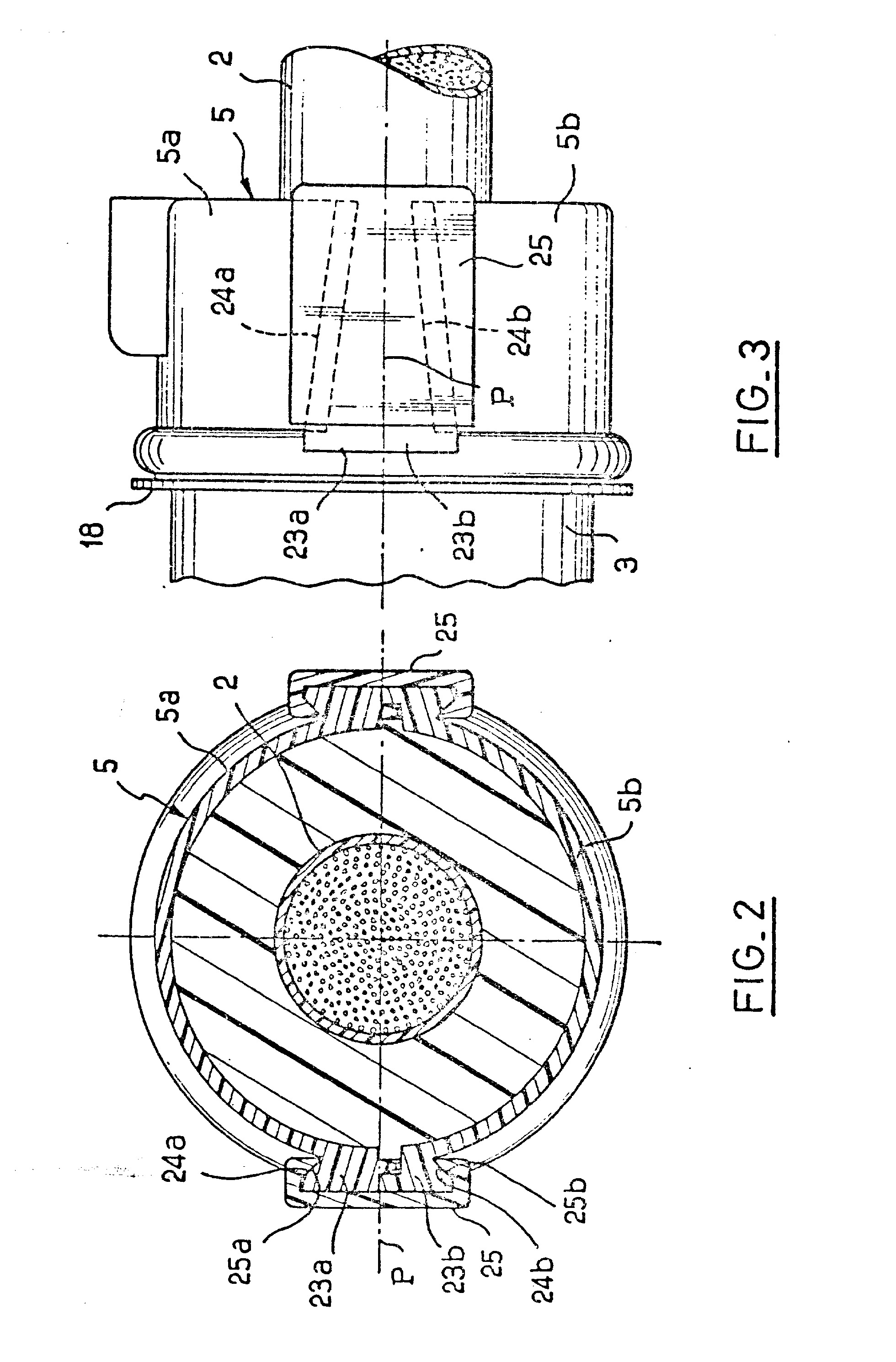

[0035] Kaip parodyta fig. 2 ir 3, du tuščiavidurio korpuso 5 gaubtai ( puscilindr iai) 5a ir 5b turi iš kiekvienos pusės dvi iškyšas 23a, 23b, besiremiančias viena į kitą
[0036] ir turinčias po nuožulnią nuopjovą dviejų iškyšų 23a, 23b kontaktinės plokštumos P atžvilgiu. Šios nuopjovos 24a ir 24b tipo C pjūviu yra sujungtos su jungiamuoju įtaisu 25, turinčiu dvi kontranuopjovas 25a, 25b, kurios su jėga gali prisispausti prie jų, kad su-spaustų dvi iškyšas vieną su kita.
[0037] Šie du jungiamieji įtaisai 25 gali būti pakeisti varž-tais, pereinančiais per iškyšas 23a ir 23b.
[0038] Kad kamštis 1 būtų įtvirtintas, kaip buvo aprašyta, vamzdžio 3 gale, daroma taip. Tariame, kad prievamz— dis 14 jau yra vamzdžio gale 4. Šis prievamzdis 14 herme-tiškai uždaro vamzdžio 3 galą, o tai apsaugo jo vidų nuo drėgmės ir dulkių. Kad būtų galima kabelį 2 įkišti į vamzdį 3, užtenka nuimti dangtelį 21, patraukiant kamštelį 21a, kad dangtelis atsitrauktų nuo apvalios zonos 22, prigludančios prie prievamzdžio vidinio pa-viršiaus, po to galima kabelį 2 įkišti į vamzdį 3.
[0039] Po to apie laidą 3 tvirtinami du gaubtai (puscilindriai) 5a ir 5b, turintys apglėbimo plokšteles 6, 7, ku-rių angos 10, 11 yra iš anksto pritaikytos prie kabelio 2 diametro. Prieš suspaudžiant gaubtus (puscilindrius) 5a ir 5b vieną su kitu, gaubtų žiedinis griovelis 16 yra įstatomas į prievamzdžio 14 flanšą 15. Po to užtenka jungiamuosius įtaisus 25 iš abiejų pusių už-stumti ant iškyšų 23a, 23b nuopjovų.
[0040] Baigiant į kamščio angą 13 paduodama hermetizuojanti medžiaga, kad pripildytų kamerą 12, esančią aplink ka-belį 2 tarp apglėbimo plokštelių 6, 7.
[0041] Jei reikia kabelį 2 ištraukti iš. vamzdžio 3, kad jis būtų pakeistas nauju kito diametro kabeliu, pakanka de-montuoti gaubtus ( puscilindrius) 5a, 5b ir pakartoti aukščiau aprašytą operaciją, naudojant naują kamšti,.

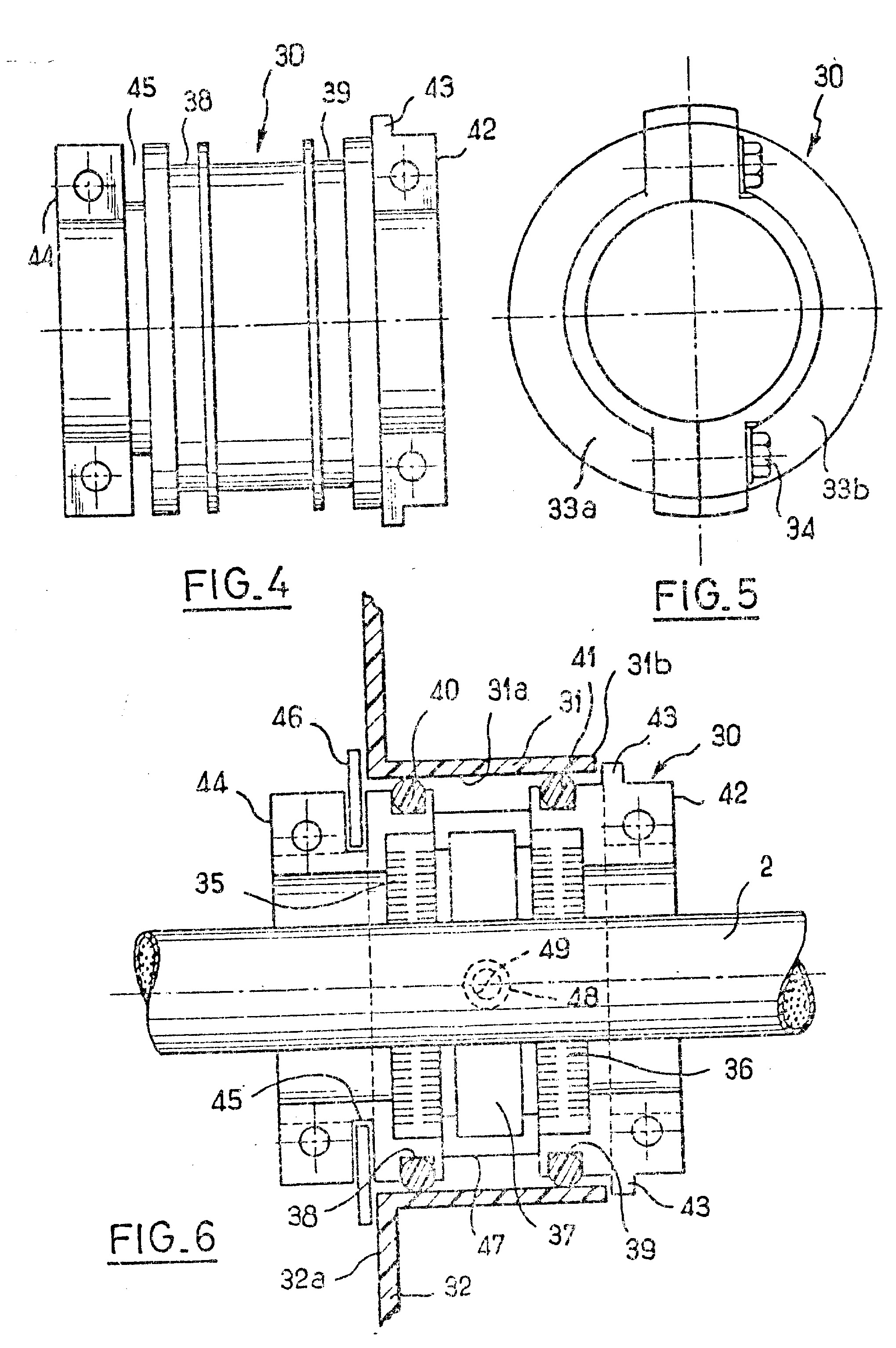

[0042] Fig. 4 ir 5 pavaizduotas kamštis 30, kuris, kaip parodyta fig. 6, yra tvirtinamas apvalaus pjūvio užmovoje 31, sudarančioje sienelės 32 iškyšą.
[0043] Kaip ir variante, atitinkančiame fig. 1- 3, kamštis 30 yra cilindrinės formos ir turi du gaubtus ( puscilindrius) 33a, 33b ( žr. fig. 6), tarpusavyje sujungtus varžtu 34.
[0044] Tuščiaviduris cilindrinis korpusas yra sudarytas iš dviejų gaubtų ( puscilindrių) 33a, 33b ir savo apatinėje dalyje turi dvi. plokšteles 6, 7, įstatytas radialiai ir stangriai besiremiančias i, kabeli, 2, atitinkmai fig. 1- 3.
[0045] i, kurią gali būti pripilta hermetizuojančios medžiagos.
[0046] Išoriniame tuščiavidurio cilindrinio korpuso 30 pa-viršiuje yra du žiediniai grioveliai, i, kuriuos įeina žiedinės formos tarpikliai 40, 41, garantuojantys her-metiškumą tarp tuščiavidurio korpuso 30 išorinio pavir-šiaus ir užmovos 31 vidinio cilindrinio paviršiaus 31a.
[0047] Be to, fig. 6 galima matyti, kad ant tuščiavidurio korpuso 30 galo 42 yra flanšas 43, besiremiantis i, užmovos 31 laisvąjį galą, o kitame gale yra žiedinis griovelis 45, į kurį įsistato flanšas arba stangrus lanko pavidalo žiedas 46, sudarantis tuščiavidurio korpuso 30 išardomą sujungimą su sienelės 32 vidiniu paviršiumi 32a.
[0048] Kita vertus, tuščiavidurio korpuso 30 išorinis pavir-šius tarp dviejų griovelių 38, 39, skirtų tarpikliams 40,
[0049] 41 įdėti, turi žiedinę išpjovą 47, kuri per angą 48 susijungia su vidine kamera 37, esančia tarp dviejų ap-glėbimo plokštelių 35, 36. Kita vertus, užmova 31 turi
[0050] " angą 49, skirtą hermetizuojančiai medžiagai paduoti, kad ji užpildytų žiedinę išpjovą 47 ir kamerą 37.
[0051] Kad kabelis 2 kamščiu 30 būtų hermetiškai įtvirtintas užmovoje 31, elgiamasi taip: Apie kabelį 2 yra įtvirtinami du gaubtai ( puscilindriai) 33a, 33b. Į griovelius 38, 39, esančius išorinia-me kamščio 30 paviršiuje, įdedami tarpikliai 40, 41. Po to pakanka kamštį 30 stumti į užmovą 31 tol, kol kamš-čio flanšas 43 įsirems į užmovos 31 laisvąjį galą 31b.
[0052] Po to kamštis 30 yra uždaromas sienele 32, į griovelį 45 įdedant žiedą 46. Operacijos pabaigoje į kamščio 30 angą 4 yra paduodama hermetizuojanti medžiaga, kuri pripildo išpjovą 47, esančią tarp kamščio ir užmovos 31 vidinio paviršiaus, bei kamerą 37.
[0053] Kaip ir variante pagal fig. 1- 3 kamštis gali būti iš-imtas iš užmovos 31, kad būtų įstatytas kabelis ar pakeistas nauju ar kito diametro kabeliu.

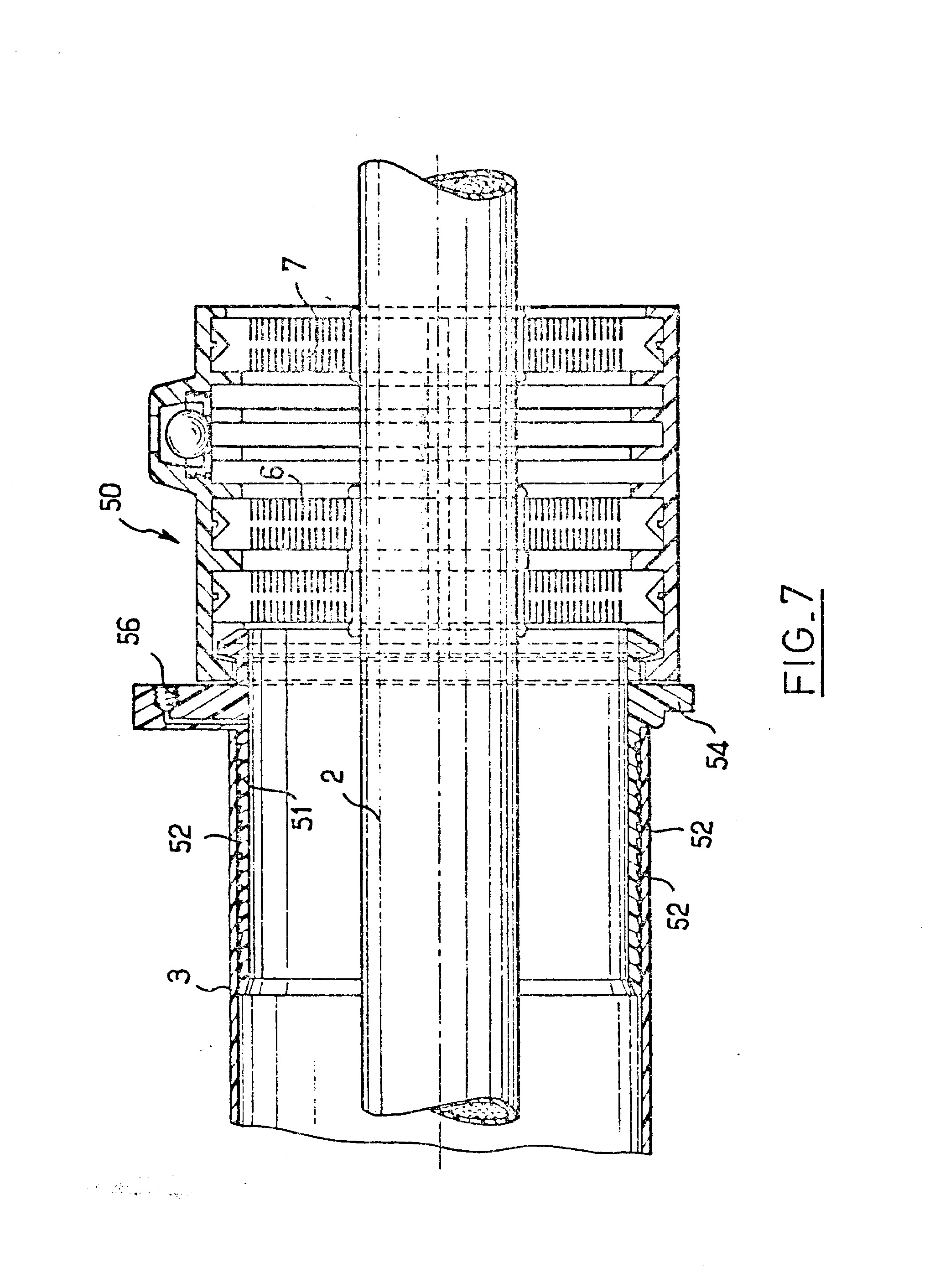

[0054] Variante fig. 7 kamštis 50 skiriasi nuo varianto, pa-teikto fig. 1.
[0055] Prievamzdis 51 išoriniame paviršiuje, įstumtame į vamz-dį 3, turi seriją žiedinių griovelių 52. Išilginiame pjūvyje šie žiediniai grioveliai 52 atrodo kaip pjūklo dantys. Jie pagerina prievamzdžio 51 prigludimą prie vamzdžio 3.
[0056] Kita vertus, šio varianto prievamzdis 51 yra sudarytas iš dviejų gaubtų ( puscilindrių), sujungtų plokštumoje, einančioje per jų ašį.
[0057] Be to, prievamzdis 51 aplink flanšą 54 turi angą 55, turinčią lizdelį 56, skirtą vožtuvui ( neparodytas) įsukti, jis reikalingas dujoms išsiurbti. Todėl galima manyti, kad vamzdyje 3 gali būti dujų, kurias galima išsiurbti.

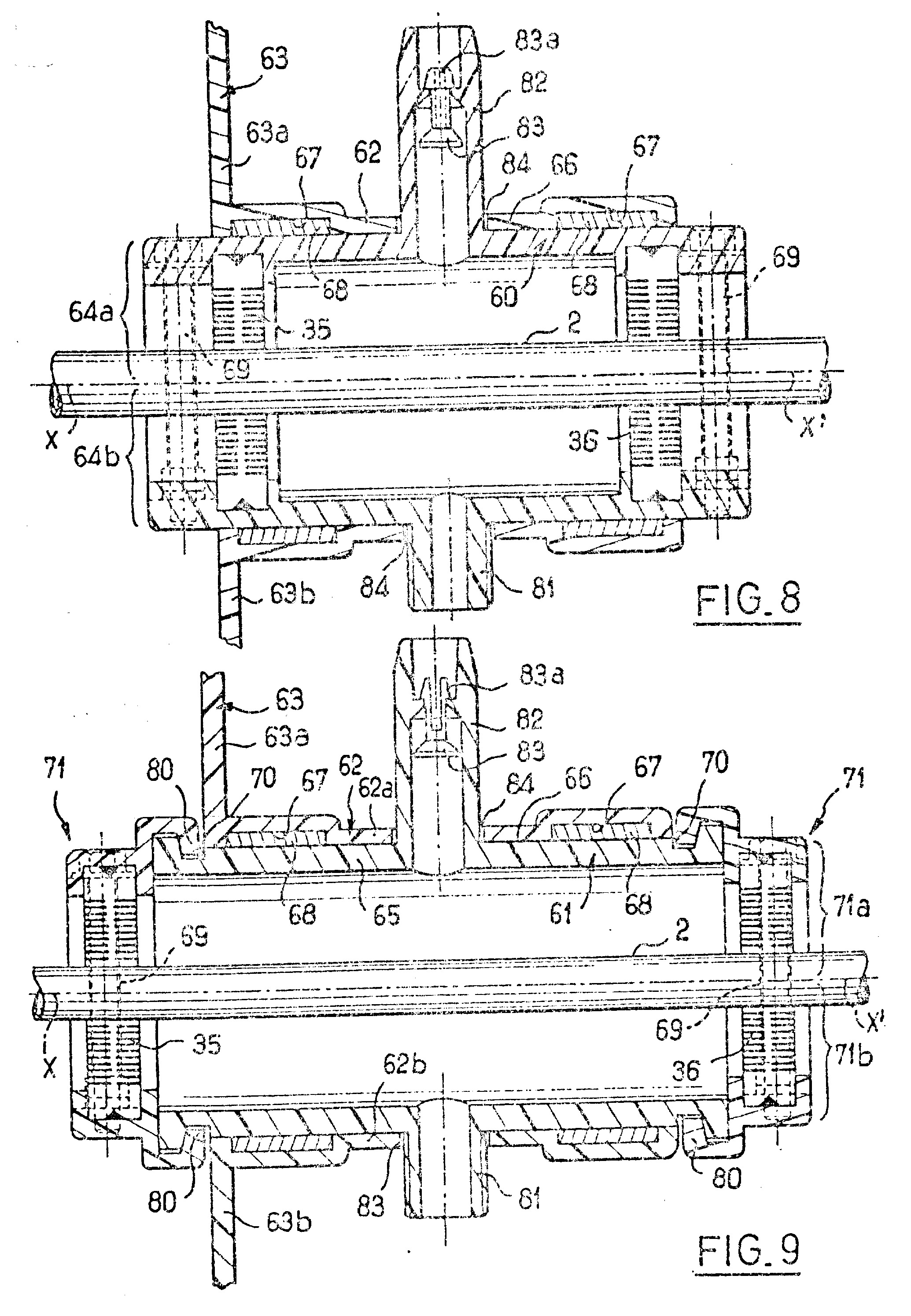

[0058] Variantuose fig. 8 ir 9 kamščiai 60, 61 yra įtvirtinti apvalaus pjūvio užmovoje, sudarančioje sienelės 63 jun-giamosios movos galinę iškyšą, reikalingą vienam ar ke-liems kabeliams sujungti. Tuščiavidurio korpuso 64, 65 vidinis paviršius 66 yra lygus ( poliruotas), jo diametras atitinka užmovos 62 vidinį diametrą.
[0059] Užmovos 64, 65 vidiniame paviršiuje yra bent du žie-diniai stačiakampio pjūvio grioveliai, į kiekvieną iš jų įsistato tarpiklis 68, kuris yra truputį didesnio pjūvio ir padarytas iš minkštos medžiagos ir kuris reikalingas hermetiškumui tarp tuščiavidurio korpuso 64, 65 išorinio paviršiaus 6b ir užmovos 62 vidinio pa-viršiaus garantuoti.
[0060] Pavyzdyje fig. 8 tuščiaviduris korpusas 64 yra sudarytas iš dviejų gaubtų ( puscilindrių) 64a, 64b, sujungtų plokštumoje, einančioje per tuščiavidurio korpuso X- X' ašį. Šie du gaubtai ( puscilindriai) 64a, 64b vienas su kitu yra suspausti varžtais 69, esančiais dviejuose priešinguose tuščiavidurio korpuso 64 galuose.
[0061] Variante fig. 9 tuščiaviduris korpusas 65 yra sudarytas iš vamzdinio korpuso, padaryto iš vienos detalės ir turinčio abiejuose galuose po žiedinį griovelį 70. Kiekvienas korpuso 65 galas turi apglėbimo plokštelių laikiklį 71, sudarytą iš dviejų dalių 71a, 71b, kurios viena su kita sujungtos užvėržimo varžtu 69, statmenu vamzdinio korpuso ašiai X- X'.
[0062] Kiekvienas apglėbimo plokštelių laikiklis 71 savo gale, prigludusiame prie vamzdinio korpuso 65, turi lanko pavidalo korpuso 65 ašies X- X' atžvilgiu griovelį 80, kuris įsistato i, šie korpuso žiedini, griovelį 70. Du lanko pavidalo grioveliai 80 sudaro ištisini žiedini, grioveli, tada, kai viena su kita susijungia apglėbimo plokštelių laikiklio abi dalys 71a, 71b, kaip parodyta fig. 9.
[0063] Kaip buvo nurodyta aukščiau, sienelė 63 yra movos, skirtos elektros kabelių sujungimo apsaugai, galinė sienelė. Ši mova turi du gaubtus ( pusei! indrius) 63a, 63b, tarpusavyje sujungtus plokštumoje, einančioje per . movos X- X1 ašį. Nurodytos movos kiekviena galinė sie-nelė 6? turi bent. vieną apvalaus pjūvio užmovą, su-darančią iškyšą i, movos 60 ar 61 vidų.
[0064] Variante, parodytame fig. 3 ir 9, kiekviena užmova 62 yra sudaryta iš dviejų dalių 62a ir 62b.
[0065] Kiekviena užmovos dalis € 2e, 62b yra . išlier. a taip pat kaip kita dalis, ir jos viena su kita jungiasi movos dviejų gaubtų ( puscilindrių) 63a, 63b sujungimo plokš-tumoje, kuri eina per X- X' aši,.
[0066] Taip pat galima matyti, kad kiekvieno kamščio 60, 61 tuščiaviduris korpusas 64, 65 turi dvi vamzdines iš-kyšas 81, 82, esančias diametraliai priešingose pusėse. Kiekviena iš šių iškyšų įeina i, angą 83, 84, esančią užmovos atitinkamoje dalyje 62a, 62b.
[0067] Tokiu būdu, kai gaubtai ( puseilindriai) 63a, 63b yra sujungti pagal X- X' ašį, tuščiaviduris cilindras 64 ar-ba 65 aksionaliai laikosi užmovoje 62 todėl, kad vamz-diniai elementai 81, 82 yra įstatyti į angas 83, 84.
[0068] Pavyzdyje, parodytame fig. 8 ir 9, dvi vamzdinės išky-šos 81.. 82 atitinkamai tuii vamzdį 81, skirtą dervai pilti į tuščiavidurio korpuso 64, 65 vidų, ir vamzdį 82, į kurį įstatytas, galintis judėti, vožtuvas 83a, turintis strypą 84a, kuris su išorine vamzdžio dalimi gali sudaryti iškyšą, kad parodytų dervos pripylimo lygį.
[0069] Fig. 10 parodytas trijų kabelių 2, 2a, 2b apsauginės movos apatinis gaubtas ( puscilindris) 63b.
[0070] Ant gaubto 63b yra trys užmovos, tokios kaip 62b, į kurias įstatyti trys kamščiai 61, 61a, 61b atsiduria movos viduje, pastačius į vietą viršutinį gaubtą ( neparodytas fig. 10), kuris tvirtinamas ant apatinio gaubto 63b.
[0071] i
1. Kamštis, hermetiškai įtvirtinantis elektros ar telefono kabelį ( ?) ir, apvalioje angoje ( 4, 31) minėtam kabeliui praeiti, turintis tuščiavidurį korpusą ( 5, 30), sudarytą iš dviejų gaubtų ( puscilirjdi- ių) ( 5a, 5b, 33a, 33b), kurie tvirtinami apie kabe] j, ( 2), ir turi bent dvi apglėbimo plokšteles ( 5, 7, 35, 36), laikomas radialiai minėtame korpuse ( 5, 30), kurių kiekviena turi centrinę sngą ( 10, 11) kabeliui įstatyti ir radialiai remiasi i, kabelį įtvirtinimo roetu, kai abu gaubtai vienas su kitu yra suspaudžiami, tada dvi apglėbimo plokš-telės tarpusavy suiaro kamerą ( 12, 37), kuri gali būti pripildyta hermetizuojančios medžiagos, besiskiriantis tuo, kad tuščiaviduris korpusas ( 5, 30) turi detalę ( 14, 51), kuri gali heimetiškai įsistatyti į apvalią angą ( 4, 31), ir turi flanšą ( 15, 43), kuris minėtoje apvalioje angoje gali būti atrama, taip pat yra numatyti nuimami įtaisai, minėtai detalei radialiai laikyti apvalioje angoje.
2. Kamštis pagal 1 punktą, besiskiriantis tuo, kad jam įtvirtinti vamzdžio ( 3) gale ( 4), kai eina kabelis ( 2), yra prievamzdis ( 14), kuris įsistato į mi-nėtą vamzdžio galą ( 4), kurio išorinis diametras atitinka minėto vamzdžio vidinį diametrą, be to, šis prievamzdis ( 14) aplink vieną iš savo galų turi įtaisą, tuš-čiaviduriam korpusai ( 5) nuimamai tvirtinti ant galo ( 20).
3. Kamštis pagal 2 punktą, besiskiriantis tuo, kad prievamzdis ( 14) savo gale turi flanšą ( 15), o tuščiaviduris korpusas ( 5) savo priglundančiame gale turi žiedinį griovelį ( 16), kuris gali įsistatyti į prieyamzdžio- ( 14) minėtą flanšą ( 15) .
4. Kamštis pagal 3 punktą, besiskiriantis tuo, kad tarp žiedinio griovelio ( 16) ir flanšo ( 15) yra numatytas sandarinantis ir izoliuojantis tarpilkis ( 17).
5. Kamštis pagal 3 arba 4 punktą, besiskiriantis tuo, kad prievamzdis ( 14) už savo flanšo ( 15) turi antrą flanšą ( 18), kuris gali remtis į vamzdžio ( 3) galą ( 4), kai eina kabelis ( 2), be to, du flanšai ( 15,
18) tarpusavy sudaro žiedinę erdvę ( 19), i kurią įeina tuščiavidurio korpuso ( 5) galinis apvadas ( 20), pri-glundantis prie žiedinio griovelio ( 15).
6. Kamštis pagal vieną iš 3- 5 punktų, besiskiriantis tuo, kad prie vamzdžio' viduje yra dangtelis ( 21), kuris ji, visiškai uždaro, be to, šis dangtelis su prievamzdžio ( 14) vidiniu paviršiumi yra sujungtas nestipria sandarinančia juosta, kuri leidžia atidaryti ši, dangtelį, kai eina kabelis.
7. Kamštis pagal vieną iš 1- 6 punktų, besiskiriantis tuo, kad tuščiavidurio korpuso du gaubtai ( 5a, 5b) iš vienos pusės turi dvi iškyšas ( 23a, 23b), besiremiančias viena i, kitą ir turinčias nuožul-nią nuopjovą ( 24a, 24b) dviejų iškyšų ( 23a, 23b) kon-taktinės plokštumos ( P) atžvilgiu, be to, šios nuopjovos yra sujungtos su jungiamuoju įtaisu ( 25), tu-rinčiu dvi kontranuopjovas ( 25a, 25b), didesnes negu iškyšų nuopjovos ( 24a, 24b), kurios su jėga gali prisispausti prie jų, kad suspaustų dvi iškyšas vieną su kita.
8. Kamštis pagal 1 punktą, besiskiriantis tuo, kad jį tvirtinant apvalaus pjūvio užmovoje ( 31),su sienele ( 32) sudarančioje iškyšą, tuščiaviduris korpusas ( 30) savo išoriniame paviršiuje turi bent du žie-dinius griovelius ( 38, 39), į kuriuos įsistato žiedinis tarpiklis ( 40, 41), garantuojantis hermetiškumą tarp tuščiavidurio korpuso (30) išorinio paviršiaus ir mi-nėtos užmovos (31) vidinio paviršiaus.
9. Kamštis pagal S punktą, besiskiriantis tuo, kad tuščiaviduris korpusas (30) ant vieno savo galo turi flanšą (43), besiremianti, į užkovos (3) lais-vą galą, o jo kitair.e gale yra žiedinio griovelis (45), į kurį įsistato lanko pavidalo flanšas (45), kuris iš-ardomai sujungia (blokuoja) tuščiaviduri korpusą (30) su minėtos sienelės (32) vidiniu paviršiumi.
10. Kamštis pagal 8 arba 9 punktą, besiskiriantis tuo, kao tuščiavidurio korpuso išori-niame paviršiuje (30) tarp dviejų griovelių (38, 39) , numatytų izoliuojančiam tarpikliui įstatyti, yra žie-dinė išpjova (47), kuri per angą (43) susijungia su vidine kamera (37), esančia tarp dviejų apglėbimo plokštelių (35, 36) be to, u žinovą (31) tari angą (49), skirtą hermetizuojančiai medžiagai paduoti, kad ji už-pildytų žiedinę išpjovą (47) ir minėtą kamerą (37).
11. Kamštis pagal vieną iš 1-6 punktų, besiskiriantis tuo, kad prievamzdis (51) savo iš-oriniame paviršiuje, kuris įsistato į vamzdį (3), kuriuo eina kabelis (z), turi seriją žiedinių griove-lių (52) .
12. Kamštis paga] 11 punktą, besiskiriantis tuo, kad griovelių (52) išilginis pjūvis turi pjūklo dantų formą.
13. Kamštis pagal vieną iš 1-12 punktų, besiskiriantis tuo, kad prievamzdis (51) yra sudarytas iš dviejų gaubtų, sujungtų plokštumoje, einančioje per jų ašį.
14. Kamštis pagal vieną iš 1- 13 punktų, besiskiriantis tuo, kad prievamzdis ( 51) aplink flan-šą ( 54) turi angą ( 55), skirtą vožtuvui įsukti, jis reikalingas dujoms išsiurbti.
15. Kamštis pagal 1 punktą, besiskiriantis tuo, kad tuo atveju, kai šis kamštis ( 60, 61) yra tvirtinamas apvalaus pjūvio užmovoje ( 62), sudarančioje iš-kyšą su sienele ( 63), kuri gali būti kaip vieno ar kelių kabelių sujungimo apsauginės movos galinė sie-nelė, tuščiaviduris korpusas ( 64, 65) turi lygų išorinį paviršių ( 66), kurio diametras atitinka užmovos ( 62) vidinį diametrą, be to, movos vidinis paviršius turi bent du stačiakampio pjūvio žiedinius griovelius ( 67), į kuriuos įsistato didesnio pjūvio tarpiklis ( 68), padarytas iš minkštos medžiagos ir skitras hermetiškumui tarp tuščiavidurio korpuso ( 64, 65) išorinio paviršiaus ir užmovos ( 62) vidinio paviršiaus užtikrinti.
16. Kamštis pagal 15 punktą, besiskiriantis tuo, kad tuščiaviduris korpusas ( 64) yra sudarytas iš dviejų gaubtų ( 64a, 64b), sujungtų plokštumoje, einan-čioje per tuščiavidurio korpuso ( X- X') ašį, be to, šie gaubtai ( 64a, 64b) yra vienas su kitu suspausti varž-tais ( 69), esančiais priešinguose tuščiavidurio korpuso ( 64) galuose.
17. Kamštis pagal 15 punktą, besiskiriantis tuo, kad tuščiaviduris korpusas yra sudarytas iš vamzdinio korpuso ( iš vienos detalės), kurio kiekvienas galas turi po žiedinį griovelį ( 70), be to, šie galai dar turi apglėbimo plokštelių laikiklius ( 17), sudarytus iš dviejų dalių ( 71a, 71b), kurios viena su kita sujungtos užveržimo varžtu ( 69), statmenu vamzdinio korpuso ( 65) ašiai ( X- X*), o kiekvienas apglėbimo plokštelių laikiklis ( 71) savo gale, prigludusiame prie vamzdinio korpuso ( 65), turi lanko pavidalo korpuso ( 65) ašies ( X- X') " atžvilgiu griovelį ( 80), kuris įsistato i, šio korpusožiedinį griovelį ( 70), du lanko pavidalo grioveliai ( 80) sudaro ištisinį žiedinį griovelį tada, kai viena su kita susijungia apglėbimo plokštelių laikiklio abi dalys ( 71a, 71b).
18. Mova, skirta e. lcktrot- kabelių ( 2, 2a, 2b) sujungimo apsaugai, b e s i s k iria r. t i tuo, kad yra sudaryta is dviejų gaubtų ( 63a, 63b}, sujungtų vienas su kitu plokštumoj! ?, eir. ančio;e per movos ašį ( X- X')/ be to, minėtos movos kiekvienas galas turi bent vieną apvalaus pjūvio užnovą ( 62), sudarančiu iškyšą į movos vidinę dalį, į kurią įsistato kamštis '. 60, 51) pagal vieną iš 15- 17 punktų.
19. Mova pagal 18 punktą, besiskirianti tuo, kad kiekviena užmova yra sudaryta iš dviejų dalių ( 62a, 62b), be to, kiekviena užmovos dalis išlieta taip pat kaip kita ii: jungiasi vier. a su kita movos dviejų gaubtų ( 63a, 63b) sujungimo plokštumoje.
20. Mova pagal 19 punktą, besiskirianti tuo, kad kiekvieno kamščio ( 60, 61) tuščiaviduris korpusas ( 64, 65) turi dvi vamzdines iškyšas ( 31, 82), esančias viena kitai diametraliai priešingose pusėse, be to, kiekviena iš šių iškyšų įeina į angą ( 83, 84), esančią užmovos atitinkamoje dalyje,
21. Mova pagal 20 punktą, . besiskirianti tuo, kad dvi vamzdinė? iškyšos { 81, 32) atitinkamai tu-ri vamzdį, skirtą dervai pilti į tuščiavidurio korpuso vidų, ir. vamzdį, į kurį įstatytas, galintis judėti, vožtuvas ( 83a), turintis scjypą ( 84a), kuris su išorine vamzdžio dalimi gali sudaryti iškyšą, kad parodytų dervos pripylircG lygį.
