[LT] Gesintuvas panaudojamas gaisrams gesinti.@Išradimo tikslas: gesintuvo efektyvumo didinimas.@Išradimo esmė: Gesintuvas sudarytas iš indo I gesinančiai medžiagai su purkštuvu 2 ir suspaustų dujų šaltiniu 3 gesinančios medžiagos indui. Gesintuvas turi papildomų suspaustų nedegių dujų šaltinį 4, prijungtą tarp gesinančios medžiagos indo I ir purkštuvo 2. Gesinančios medžiagos indo I išleidimo anga padaryta žemiausisme jo taške, papildomas suspaustų dujų šaltinis 4 prijungtas žemiau angos, o pats indas I pripildytas smėlio. Naudojant gesinančios medžiagos indas I pripildomas suspaustų dujų iš jo šaltinio 2 ir išspaudžia gesinančią medžiagą iš indo I. Papildomo šaltinio 4 suspaustos dujos išpurškia gesinančią medžiagą ant gesinamo objekto padidindamas išpurškimo energiją ir kokybę.
[EN]
[0001] Žinomas rankinis gesintuvas, turintis rezervuarą gesinimo medžiagai su išleidžiamuoju vamzdžiu, sujungtu su putų generatoriumi. Rezervuaras dujų vamzdžiu per reduktorių ir įjungimo mechanizmą sujungtas su suspaus-tų dujų balionu. Gesintuvas turi ir spaudimo rezervuare išlyginimo įrangą. Gesintuvas taip pat turi gesinančio skysčio rezervuaro įjungimo mechanizmą, patalpintą korpuse ant rezervuaro žiočių. Spaudimo išlyginimo prie-monė turi apsaugini, ir paleidžianti, j į vožtuvus. Su-spaustų dujų baliono įjungimo mechanizmas įmontuotas korpuse ir turi kotą su ašiniu ir sujungtais su juo radialiniais kanalais, kuris per vožtuvą sujungtas su peiliu, pritvirtintu vožtuvo centre ir membraną, pa-talpintą suspaustų dujų baliono išleidžiamojoje angoje. Viršutinis radialinis kanalas susisiekia su atmosfera,
[0002] o žemutinis kanalas įrengtas korpuso dujų ertmėje ir turi praleidžiamąjį vožtuvą. Apsauginis vožtuvas sujungtas su dujų vamzdžiu, sujungtu su korpuso dujų ertme (TSRS a.l. Nr. 1136813).
[0003] Tokio gesintuvo trūkumas yra sudėtinga jo konstrukcija.
[0004] Taip pat žinomas gesintuvas, turintis ant pagrindo pastatytą korpusą gesinančiai medžiagai su sifoniniu vamzdeliu ir purkštuvu bei suspaustų dujų šaltinį kor-pusui pripūsti. Korpusas padarytas vertikaliai ant pagrindo pastatyto tuščiavidurio žiedo pavidalo (TSRS a.l. Nr. 936939).
[0005] Nurodyto gesintuvo trūkumas yra nepakankamas gesinimo efektyvumas, nes korpuse suspausta gesinanti medžiaga išpurškiama nepakankamai toli ir išskaidoma nepakankamai smulkiomis dalelėmis.
[0006] Numatomo išradimo tikslas yra gesinimo efektyvumo pa-didinimas .

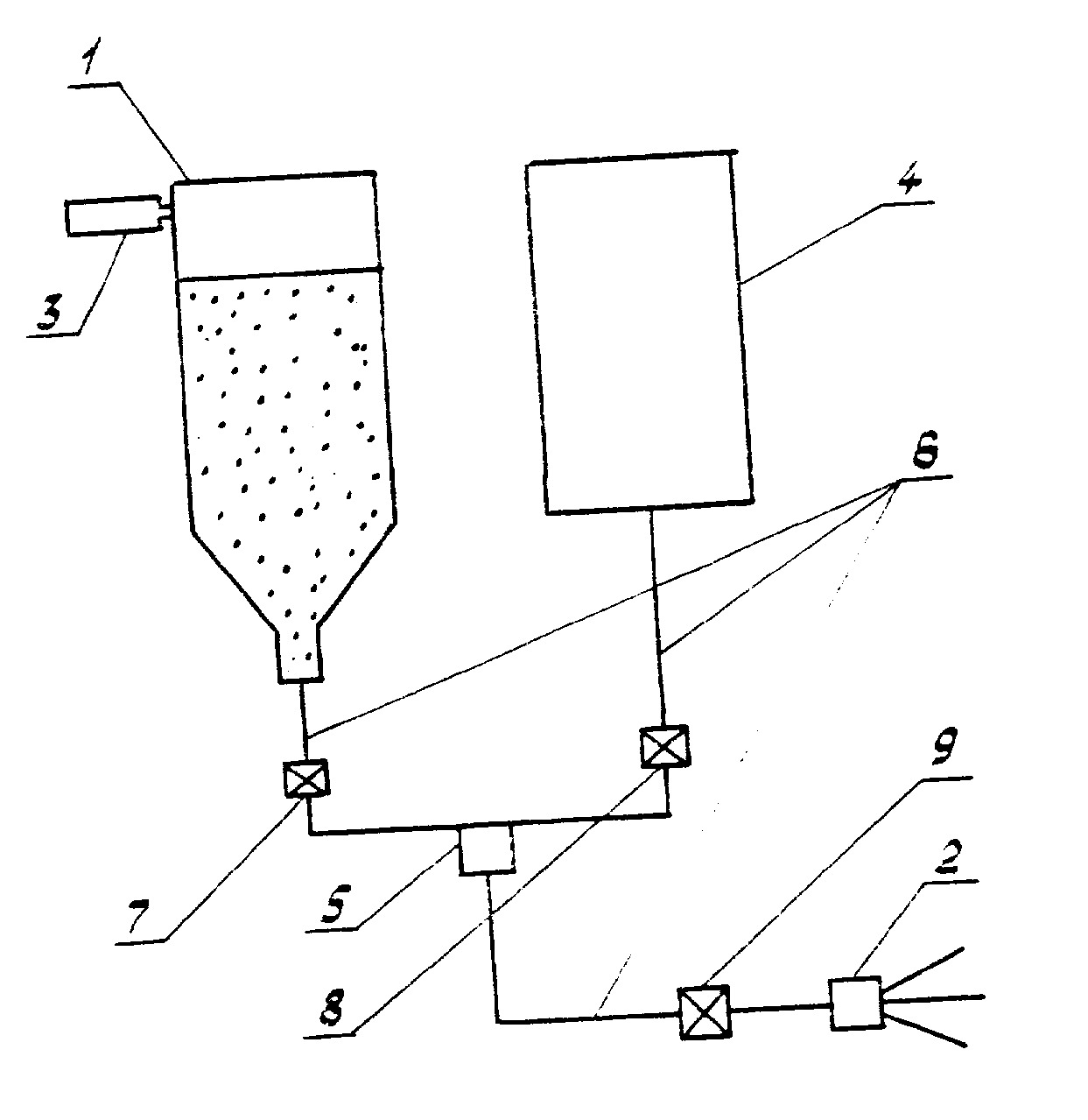

[0007] Nurodytas tikslas pasiekiamas tuo, kad žinomame ge-sintuve, sudarytame iš indo gesinančiai medžiagai su purkštuvu ir . suspaustu dujų šaltiniu gesinančios me-džiagos indui, padaryti tokie pakeitimai: gesintuvas turi papildomą suspaustų dujų šaltini,, pri-jungtą tarp gesinančios medžiagos, indo ir purkštuvo; gesinančios medžiagos indo išleidimo anga padaryta že-miausiame taške, papildomas suspaustų dujų šaltinis prijungtas žemiau angos, o pats indas pripildytas smėlio. Išradimas paaiškintas brėžiniu, kuriame pateikta gesintuvo schema.
[0008] Gesintuvas sudarytas iš indo 1 gesinančiai medžiagai su purkštuvu 2 ir suspaustų dujų šaltiniu 3 gesinančios medžiagos indui 1. Indo 1 suspaustų dujų šaltiniu 3 panaudotas balionėlis, užpildytas nedegiomis dujomis. Gesintuvas aprūpintas papildomu suspaustų dujų šaltiniu 4, prijungtu prie maišytuvo 5, įjungto tarp gesinančios medžiagos indo 1 ir purkštuvo 2. Papildomu suspaustų dujų šaltiniu panaudotas aukšto spaudimo balionas pripildytas nedegių dujų. Indas 1, purkštuvas 2, papildomas suspaustų dujų šaltinis 4 ir maišytuvas 5 su-jungti šlangais 6. Tarp indo 1 ir maišytuvo 5, tarp papildomo spaudimo šaltinio 4 ir maišytuvo 5, o taip pat tarp maišytuvo 5 ir purkštuvo 2 i, šlangą 6 ati-tinkamai įjungti ventiliai 7, 8, 9. Indas 1 gesinančiai medžiagai pripildytas smėlio arba nedegančių miltelių, kurie panaudoti, kaip gesinanti medžiaga.
[0009] Indą 1 pripildo smėlio ir prie jo prijungia suspaustų dujų šaltinį 3 - balionėli,, kuris sudaro inde 1 spau-dimą. Po to atidaro ventilius 7 ir 8 ir paleidžia maišytuvą 5 smėli iš indo 1 ir suspaustas dujas iš . papildomo šaltinio 4. Atidarius ventili, 9, esanti tarp maišytuvo 5 ir purkštuvo 2, paleidžia dujas i, purkštuvą 2, o iš jo kartu su gesinančia medžiaga - smėliu iš-purkštame pavidale i, gesinimo objektą. Užgesinus objek-tą, ventilius 9, 7 ir 8 uždaro ir gesintuvą padeda se-kančiam naudojimui.
[0010] Palyginus su prototipu, siūlomas sprendimas padidina gesinimo efektyvumą. Papildomas nedegių suspaustų dujų šaltinis užtikrina geresni, gesinančios medžiagos smėlio išpurškimą ir padengia gesinimo objektą tirštu rūku iš nedegių dujų bei smėlio ir neprileidžia oro su deguonimi prie gesinimo objekto. Papildomo spaudimo šaltinio prijungimas tarp gesinančios medžiagos indo ir purkštuvo geriau - tolygiau išpurškia gesinančią me-džiagą, tekančią iš indo, padidina gesinančios medžia-gos greiti, ir jos išpurškimo nuotoli,. Visa tai padidina gesinimo veikimą, neišnaudojus visos gesinančios me-džiagos bei dujų ir paskui ji įjungti vėl. Tai padidina gesinimo efektyvumą ir pagerina gesintuvo panaudojimą, gesinant objektus skirtingose vietose.
1. Gesintuvas, sudarytas iš indo gesinančiai medžiagai su purkštuvu ir suspaustų dujų šaltiniu gesinančios medžiagos indui, besiskiriantis tuo, kad gesintuvas aprūpintas papildomų suspaustų nedegių dujų šaltiniu, prijungtu tarp gesinančios medžiagos indo ir purkštuvo.
2. Gesintuvas pagal 1 punktą, besiskiriantis tuo, kad gesinančios medžiagos indo išleidimo anga padaryta žemiausiame jo taške, papildomas suspaustų dujų šaltinis prijungtas žemiau angos, o pats indas pripildytas smėlio.
