[LT] Apkaba (1) klojinio skydų, išdėstytų vienas greta kito bendroje plokštumoje ir turinčių apvasinius tuščiavidurius profilius (2), sujungimui turi du pasukamus apvadinių paviršių sienelių (2a) kryptimiir vėliau jas suspaudžiančius kartu suspaudimo gnybtus (3) ir valdymo elementą (11) šių suspaudimo gnybtų (3) atidarymui. Abu suspaudimo gnybtai (3) nukreiptuose nuo jų suspaudimo vietų (3a) galuose turi išdėstytus jiems stačiu kampu reguliavimo svertus (4), šie dviejų suspaudimo gnybtų (3) reguliavimo svertai (4) nukreipti vienas link kito, o abu suspaudimo gnybtai (3) sumontuoti su galimybe pasisukti atramoje (5) maždaug abiejų svertų (4) kampinėje srityje. Abiejų reguliavimo svertų (4) galai sujungti užleistine jungtimi ir šios abiejų reguliavimo svertų užleistinės jungties zonoje jie sujungiami bendru ekscentriku (7), kurio posūkio kaištis (7a) slysta statmenai klojinio apmušalui.
[EN]
[0001] Išradimas priskiriamas klojinių skydu, išdėstytų vienas Salia kito vienoje plokštumoje ir turinčių apvadinius, darniausiai, tuš-čiavidurius, profilius, sujungimo apkabai . Apkaba sudaro du apsau-giniai gnybtai, kurie gali išsiskėsti ir suglausti apvadinių pro-filių priešingus paviršius, ir valdymo elementas šių suspaudimo gnybtų pasukimui.Kiekvieno suspaudimo gnybto nukreiptas nuo jo suspaudimo taSko galas turi reguliavimo sverta,, nukreipta kampu i atatinkama gnybta.. Si e abiejų suspaudimo gnybtų reguliuojami svertai yra nukreipti vienas i kita, o abu suspaudimo gnybtai yra sumontuoti SarnyriSkai atramoje maždaug kampinėje gnybtų dviejų re-gul i avi mo sver tų sr i tyj e.
[0002] Yra žinomi tokių didelių klojinio skydų sujungimo apkabu, ivairūs išpildymo vari antai.VFR patente Nr.2759996 parodyta apka-
[0003] ba, kurioje suspaudimo svertai gali būti suglaudžiami ir sutvir-tinami ne Sarnyriniu bodu, bet abiejų reguliavimo svertų skersi-nio pasislinkimo dėka.
[0004] Aukščiau minėto tipo apkaba yra žinoma i S Europos patento Nr.
[0005] Q2Q1S87, kurioje du suspaudimo gnybtai turi bendra jungti ir du reguliavimo svertai yra pritaikyti pasisukti SarnyriSkai vienas kito atžvilgiu skersai praeinančio varžto dėka. Jungtis randasi -suspaudimo gnybto perėjimo i reguliavimo sverta kampe. Todėl , reguliavimo metu, du suspaudimo gnybtai priklauso skirtingoms sverto petims ir nėra užtikrinta, kad vyks vienodos jėgos perdavimas, kuris gali bo-ti panaudojamas dviejų sujungiamų kraštinių profilių išlyginimui. Tiesa, ši publikacija parodo spaudimą su simetriškai išdėstytais apkabinimo gnybtais, kurių kiekvienas turi nuosava, šarnyrine jungti,. Tačiau reguliavimo Įtaisas yra aprūpintas varžtu reguliuojama veržle.Be nepageidaujamo sriegio panaudojimo konkretaus patalpinimo vietoje, tai išsaukia taip pat trinti ir išdilima. reguliavimo svertuose ir atitinkamai, padidintas išlaidas gamyboje surinkimo me-tu. Be to, sriegio panaudojimas apkabinimo svertų reguliavimui užima laiko, reikalingo, kad pasiekti pakankamai dideli reguliavimo tarpa ir pakankamo dydžio apkabinimo jėga.
[0006] išradimo uždavinys - sukurti anksčiau minėto tipo paprastos konstrukcijos apkaba., kuri Įgalintu, išlyginti klojinius ju sujun-gi mo metu, greitai išdėstyti naudojimui ir pasalinti atgal. Vis dėlto, turi būti Įmanoma, kad apkabinimo jėgos ir, pirmiausiai, visi reguliavimo judesiai butu paskirstomi tolygiai, abiem suspaudimo gnybtams maždaug simetriškai perskyrimo linijai tarp dviejų, kl o j i ni u..
[0007] Si os užduoties sprendimas tame, kad dviejų, reguliavimo svertu, galai sujungti užleistine jungtimi ir svirtis, kur du reguliavimo svertai uždengia vienas kita, yra sujungta ekscentriku, kurio posakio ar Šarnyro atrama slysta statmenai klojinio apmušalui. Jei bendras ekscentrikas sukasi, reguliavimo svertai pasisuka ir tuo pačiu metu atitinkama reakcijos jėga yra perduodama išilginės kiaurymės kryptimi, t.y. statmenai apmušalui.Todėl atrama tuo pat metu pastatoma prieš kraštiniu, profiliu, išorinės sienelės ir gali išlyginti jas viena paskui kita,. Privalumas tame, kad pakanka ekscentriko paprasto pasisukime, kad tuoj pat atlikti pageidauja-ma suspaudimo ar atpalaidavimo judėsi. Tai yra tinkamiausiai atlie-kama sujungiant ekscentriką, geriausiai neišardomai, su valdymo svertu. Posūki o velenas su atitinkama posakio atrama ir reguliuojama veržle ar panašiomis dalimis yra pašalinami paprastu būdu.
[0008] Pageidaujamam dviejų klojinio skydu, išlyginimui naudinga, kuomet reguliuojamu, ar pasukamu, svertu., jungčiu. ir ekscentriko atrama turi nukreipta link suspaudimo profiliu atramini paviršiu, kuris yra lygiagretus klojinio apmušalui ir nukreiptoms nuo klojinio ap-mušalo tuščiaviduriu profiliu sienelėms. Ypatingai patogu, jei ši suspaudimo gnybtu, guoliu, ar jungčių atramos skersinė dalis turi U formos skerspjūvį. Skersinė U formos dalis nukreipta link sujungiamu ir išlyginamu apvadi ni u profiliu ir sudaro atraminį ir išlygi-nantį paviršiu- U forma turi ta privalumą, kad reguliavimo svertai gali būti patalpinti šios skersinės atraminės dalies viduje, o ju Sarnyrinės jungtys yra patalpinamos abiejose U formos atramos pu-sėse. Be to, to dėka gaunamas šios atraminės dalies viduje sijos geras tvirtumas ir standumas.Ši atraminė sija atlieka triguba vaid-menį - priima suspaudimo gnybtu ir reguliavimo svertu Sarnyrinės atramas, leidžia įmontuoti ekscentriką išilginėje kiaurymėje ir
[0009] Ižradirce siūloma ekscentrinė apkaba, kurioje paprasto ekscent-rinio disko ekscentriškumas yra panaudojamas pasukti du atskirai SarnyriSkai sumontuotus apkabinimo gnybtus vienu metu ir tolygiai paprasto ekscentriko sukamojo judesio dėka be sudėtingu srieginiu sujungimu.Pranašuma sudaro tai, kad reakcijos jėga , atsirandanti ekscentriko atramoje apkabai susispaudžiant, gali būti panaudojama klojiniu. išlyginimui.

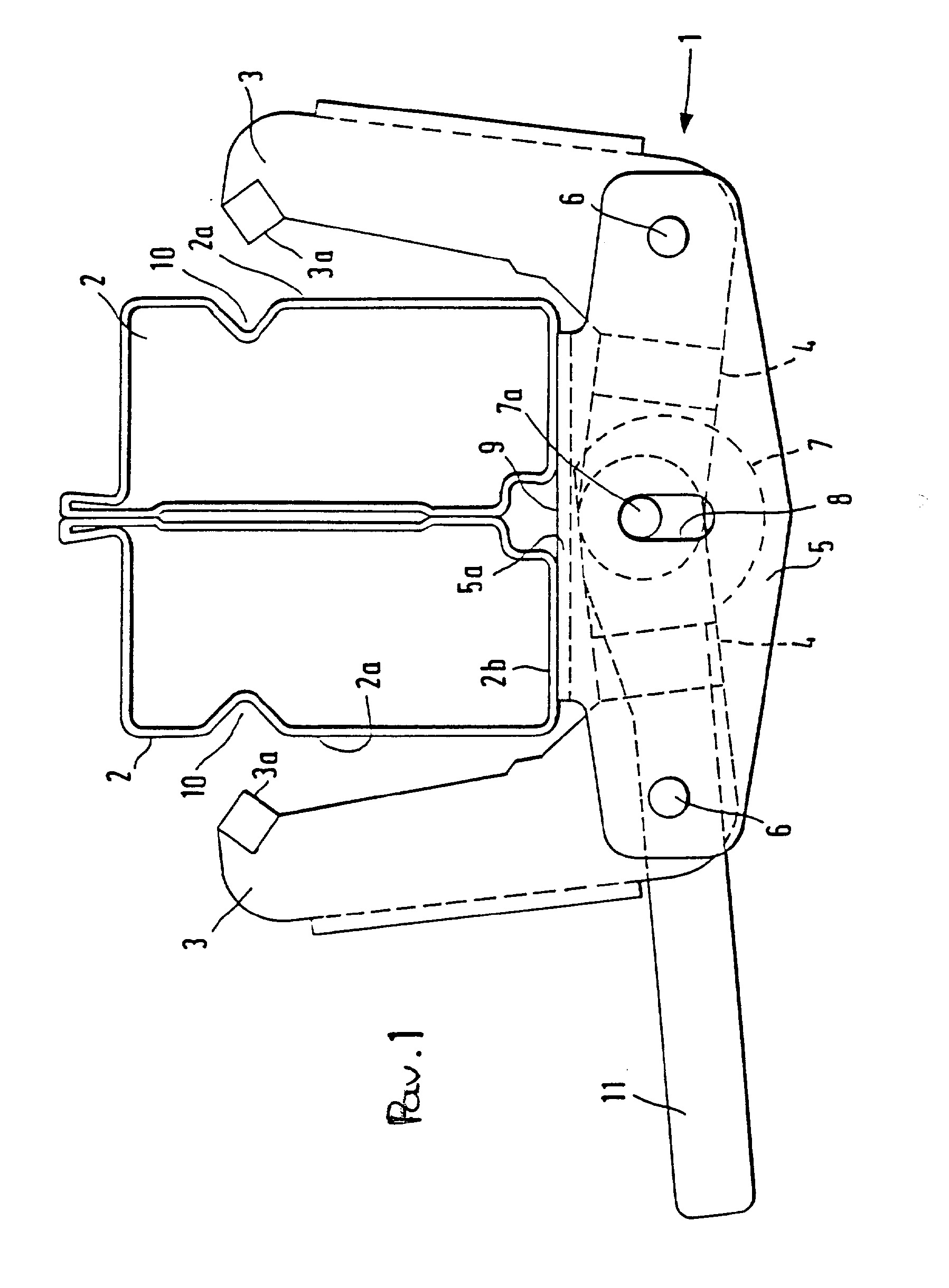

[0010] išradimas aprašomas žemiau detaliau su nuoroda i pavyzdini Įgy-vendinimą ir pridedamus brėžinius: Pav.1 yra Sio išradimo apkabos vaizdas iŠ viršaus, kuomet apkaba yra atidarytoje padėtyje, bet paruošta suspausti dviejų, esančiu, vienoje plokštumoje, kloji ni o skydu du suglaustus tuščiavidurius kraštinius profilius.

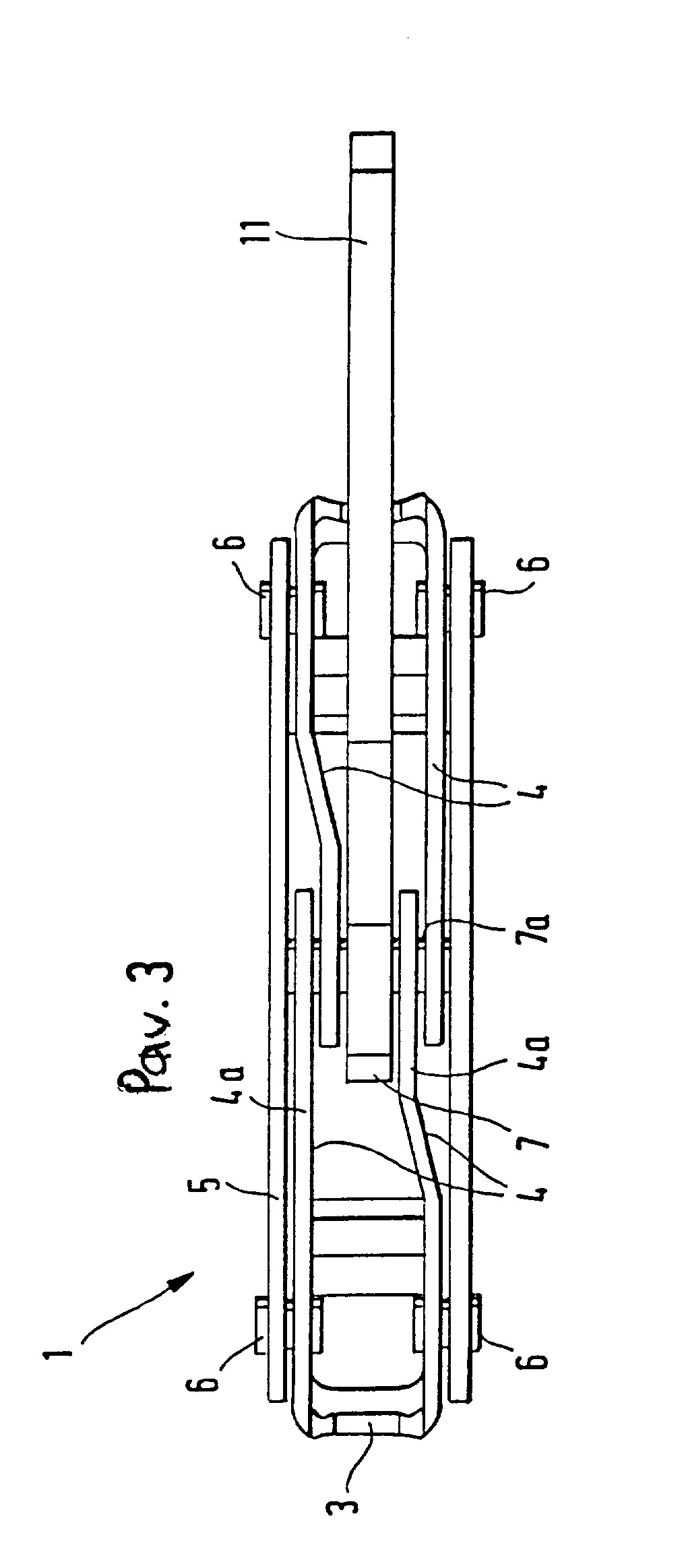

[0011] Pav. 3 apkabos užpakalinis vaizdas, žiaririt pav. 2 parodytas ro-dyklės A kryptimi.
[0012] Apkaba, pažymėta skaičiumi 1, tarnauja klojinio skydu., kurie yra išdėstyti vienas Salia kito vienoje plokštumoje ir turi tuščiavidu-rio profilio apvadinius profilius 2, suspaudimui. Pav. 1 ir 2 parodyti tik šie tuščiaviduriai profiliai 2 be prie ju. pritvirtinamu klojinio apmušal u..
[0013] Apkaba 1 turi du suspaudimo gnybtus 3, kurie yra pritvirtinti iš-siskėsti ir suglausti priešingon pusėn nukreiptus gretimus apvadinius profilius 2, ir dar būsianti, aprašyta valdymo elementą suspaudimo gnybtu. 3 i šskėti mui . Suspaudi mo gnybto 3 gale, nutolusiame nuo apkabinimo taško 3a, yra reguliavimo svertas 4, orientuotas kampu i atitinkama suspaudimo gnybta 3, dviejų, suspaudimo gnybtu 3 reguliavimo svertai 4 yra nukreipti vienas nuo link kito.Abu suspaudimo gnybtai 3 yra šamyriškai sujungti bendroje atramoje 5 maždaug perėjimo i. ju. svertus 4 kampinėje zonoj e. Šar nyri nės jungtys 6 gali būti dali-nai matomos pav. 1 ir 2.
[0014] IS pav. 3 tampa aišku, kad reguliavimo svertu. 4 galai uždengia vienas kita, šias atramas 4 sudaro sujungti užleistine jungtimi plokš-ti elementai 4a, galintys veikti vienas k i tame. Sr i tyj e, kurioje du reguliavimo svertai 4 uždengia vienas kita. jie abu yra sukabinti ekscentriko 7 posūkio kaiščiu 7a. Posakio kaištis 7a slysta pailgoje kiau-rymėje 8, kuri yra parodyta atramoje S ir patalpinta statmenai kloji - nio apmušalui C neparodyta!) . Kuomet jis sukasi, ekscentriko diskas 7 at-siremia i atrama, S ir į skersine sienele 5a, kuri dar bus aprašyta.
[0015] Suspaudimo gnybtai 3 ir ju reguliavimo svertai 4 yra išdėstyti beveik statmenai vienas kitam ir reguliavimo svertai 4 yra orientuoti maždaug atramos 5 išdėstymo kryptimi . Atrama 5, tarnaujanti reguliuojamu svertu. 4, jungčių 6 ir ekscentriko 7 patalpinimui, turi atramini paviršiu, 9, nukreipta i suspaudžiamus profilius 2, kuris yra lygiagretus klojinio apmušalui ir tuščiaviduriu, profiliu 2 sienelėms 2b, nukreiptoms nuo klojinio apmušalo. Iliustruojamame įgyvendinimo variante atraminis paviršius 9 randasi skersinės sienelės 5a išorėje.
[0016] Suspaudimo tašku. 3a suformavimui suspaudimo gnybtai 3 turi išsiki-šimus, patalpinamus i tuščiaviduriu profiliu. 2 atitinkamus įdubimus 10. Išsikišimai ir įdubimai 10 turi jau žinomus kampuotus paviršius, skir-tus skersinės dalies 5 atraminio paviršiaus 9 ir skersinės sienelės 5a pritraukimui prie tuščiaviduriu, profiliu. 2. Apkabos 1 suspaudimas taip pat palaikiu badu atlieka tikslu, sujungiamu klojinio skydu kraštiniu, sienelių, ar apvadinių profiliu 2 išlyginimą..
[0017] Pagal pav. 3 skersinė dalis S, turinti suspaudimo gnybtu, šarnyri-nius guolius 6, turi U formos skerspjūvį, U formos skersinė dalis 5a nukreipta į sujungiamus apvadinius profilius 2 ir sudaro atraminį ir išlyginanti paviršiu.
[0018] Visuose trijuose paveiksluose yra matyti, kad ekscentrikas 7 iliustruojamame įgyvendinimo variante yra išvien sujungtas su valdymo svertu 11.Todėl visos apkabos valdymas atliekamas labai paprastai - pasukant šį valdymo sverta 11 iš padėties, parodytos pav.1, į padėtį, parodyta, pav. 2.
[0019] Kuomet suspaudimo gnybtai 3 yra atviri C pav.1D, šis valdymo svertas 11, patalpintas ekscentriko diske 7, randasi beveik lygiagrečiai klojinio apmušalui ir beveik statmenai suspaudimo gnybtams 3. Eksent-riko disko 7 didžiausio ekscentriškojo plotas randasi beveik statmenoje valdymo svertui 11 linijoje ir taip pat maždaug pailgos kiaury-mės 8 orientacijos kryptimi.
[0020] Pailgos kiaurymės 8 ekscentriko 7 kaiščiui 7a ilgis atitinka, mažiausiai, didžiausia, ekscentriko 7 ekscentriškumą, tam, kad atraminio kaiSčio 7a judėjimas, kuomet ekscentriko diskas 7 sukasi, ir, tuo būdu, reguliavimo svertu ir suspaudimo gnybtu. 3 sukamasis ju-dėjimas galėtu vykti be trukdymų. Ekscentriko disko 7 ekscentrišku-mas ir pailgos kiaurymės 8 ekscentriko 7 kaiščiui 7a ilgis yra nustatyti tokiu būdu, kad, uždaroje padėtyje C pav. 2!) , du suspaudimo gnybtų 3 reguliavimo svertai 4 kartu sudaro buka kampa su ta svertų puse, kuri nukreipta link klojinio apmušalo, ir, tuo metu, kai apkaba yra atidarytoje padėtyje, toks bukas kampas yra sudaro-mas priešingoje pusėje. Tai gi , suspaudimo metu nugalimas mirties taškas ir pasiekiamas užfiksavimas užrakintoje padėtyje.
[0021] Apkaba sukelia labai tikslia, simetrine jėga, kurios panaudojimas ne tik suspaudžia kartu, bet ir išlygina kraštinius profilius 2. Vis dėlto, visas apkabos valdymas gali būti atliekamas paprastai ir greitai, tiek apkabos fiksavimo, tiek atpalaidavimo metu.
[0022] Apkaba 1, jos jungčių 6 ir ekscentriko, turinčio atramini kaiš-ti, 7a, slystančiai įmontuota, dviejų jungčių 6 tarpo viduryje ir 1 y— giagretų joms, konfigūracija ir išdėstymas turi sekanti pranašumą. Ta, pranašuma, sudaro tai, kad ekscentriko sverto judėjimo kelias randasi išilgai apskritiminio segmento, kuris yra nukreiptas nuo klojinio ir kraštinių profilių 2, ir plokštumoje, statmenoje klojiniui. Todėl šis ekscentriko sverto 11 judėjimas atliekamas labai pa-togiai ir netrukdant klojiniui, tiek apkabos 1 uždarymo, tiek ati-darymo metu.
[0023] Reikia paminėti, kad ekscentriko 7 posakio kaištis 7a nebūtinai turi būti nukreiptas pailgoje kiaurymėje S, bet yra pakankamai tiks-liai nukreiptas skersine klojinio apmušalo kryptimi, pritvirtinant prie dviejų reguliavimo svertų 4 jų užleistinės jungties zonoje. Svarbu tai, kad ekscentrikas 7 su jo posūkio kaiščiu 7a sukabina abu reguliavimo svertus ju. užleistinės jungties srityje ir kad ekscentriko išorinis kraštas priglunda prie atramos 5 skersinės siene-lės 5a, kuri yra nukreipta nuo tuščiavidurių profilių 2.Ekscentriko 7 išorinio krašto atstumo nuo jo posūkio kaiščio 7a didėjimas iššau-kia posūkio kaiščio 7a judėjimą skersinės sienelės 5a atžvilgiu ir, tuo būdu, reguliavimų svertų 4 pasisukima,, kuomet ekscentrikas 7 yra sukamas.
1 . Apkaba C13 klojinio skydu., išdėstytu vi enas arėta kito vie-noje plokštumoje, turinčiu, isorinius apvadinius profilius C 23, da-linai tuščiavidurius profilius ar pan. , sujungimui, turi du pasukamus apvadinių paviršiu C23, priglundančių vienas prie kito, išilginiu, sienelių. C 2a3 , nukreiptu vienas nuo kito, kryptimi ir suspaudiiar.ėius apvadinius paviršius C 23 suspaudimo gnybtus C 33, vai dvmo el emerit ą i." 115 ši u suspaudimo gnybtu. C 3) pasukimui , be to, abu suspaudimo gnybtai C* 33 turi, reikalui esant, nukreiptuose nuo j U suspaudimo vietų C3a3 galuose ir išdėstytus kampu jiems reguliavimo svertus C43 , šie dviejų suspaudimo gnybtu. C33 reguliavimo svertai C 43 gali buti nukreipti vienas link kito ir abu suspaudimo gnybtai C 33 sumontuoti taip, kad gali pasisukti atraminėje dalyje maždaug šiu. abiejų svertu C43 kampinėje zonoje, besiskirianti tuo, kad, norint pašalinti trinti ir dilimą reguliavimo svertuose ir su-mažinti montavimo išlaidas, dviejų reguliavimo svertu C 43 galai už-dengia vienas kita ir šioje zonoje veikia bendras abiejuose svertuose C 43 ekscentrikas C73, kurio posūkio kaištis C7a3 slenka statmenai klojinio apmušalui.
2. Apkaba pagal p.1, besiskirianti tuo, kad reguliavimo svertus C43 sudaro du gulintys vienas virš kito plokšti elementai C4a3, kurie užleistinės jungties zonoje sukabinami viršuje arba apačioje.
3. Apkaba pagal p.1 arba 2, besiskirianti tuo, kad suspaudimo gnybtai C33 ir ju reguliavimo svertai C43 išdėstyti beveik stačiu kampu vienas i kita, o reguliavimo svertai C43 orientuoti atramos C 53 pr aė j i mo k r yptimi .
4. Apkaba pagal viena iš p.p. 1-3, besiskirianti tuo, kad atrama C 53, tarnaujanti kaip reguliuojamu arba pasukamu svertu C 43 , jungčių C S3 , taip pat ekscentriko C73 patalpinimo vieta, turi nukreipta link suspaudžiamu profiliu C23 atramini paviršiu CS3, kuris yra lygiagretus klojinio apmušalui ir nukreiptoms nuo klojinio ap-mušalo tuščiaviduriu, profiliu C 23 sienelėms C 2b3 ir randasi sker-sinės sienelės C5a3 išorinėje pusėje.
5. Apkaba pagal viena iš p. p. 1-4, besiskirianti tuo, kad suspaudimo gnybtai C33 turi dantukus C3a3, kurie įvedami i atitinkamus tuščiavidurių profilių C23 įdubimus C103 , ir kad šie dantukai C3a3 ir įdubimai C103 turi nuožulnius paviršius, kad pritraukti apkabos atramos C 55 atr-amini pavirsiu C95 prie tuščiaviduriu, profiliu C 25 .
6. Apkaba pagal viena iš p. p. i-5, besiskirianti tuo, kad sker-sinė dalis C55, kurioje randasi suspaudimo gnybtu C 3 j jungtys C S55 , turi U formos skerspjūvi., be to, U formos skerspjūvio skersinė sienelė 5a nukreipta link sujungiamu apvadiniu profiliu C25 ir sudaro atramini ir išlyginanti paviršiu C 95.".Apkaba pagal viena iš p. p. 1-6, besiskirianti tuo, kad eks-centriškas C 75 išvien sujungtas su valdymo svertu C115.
3. Apkaba pagal viena, iš p. p. 1-7, besiskirianti tuo, kad ekscentriko diską C75 turintis valdymo svertas C115, esant atviriems suspaudimo gnybtams C35, randasi beveik lygiagrečiai klojinio ap-mušalui ir beveik statmenai suspaudimo gnybtams C 35 ir kad ekscentriko disko C75 didžiausia, ekscentriškumą turinti dalis randasi praeinančioje beveik statmenai svertui C115 linijoje.
9. Apkaba pagal viena, iš p. p. 1-S besiskirianti tuo, kad posakio kaištis C7a5 randasi pailgoje kiaurymėje CS5 , skirtoje patalpinti ekscentriko C75 atramini kaištį C7a5, ilgis atitinka, ma-žiausiai, didžiausia ekscentriko C75 ekscentriškumą.ĮO. Apkaba pagal viena iš p. p. 1-9, besiskirianti tuo, kad ekscentriko disko C 75 ekscentriškumas ir ekscentriko C75 posOkio kaiščio C7a5 pailgos kiaurymės C85 ilgis savo dydžiu yra tokie, kad du suspaudimo gnybtau. C35 reguliuojami svertai C45 uždaryto-je padėtyje sudaro vienas su kitu buka kampa savo nukreiptoje link klojinio apmušalo pusėje.
11. Apkaba pagal viena iš p. p. 1-10, besiskirianti tuo, kad ekscentrikas C75 savo posakio kaiščio C7a5 dėka veikia abu reguliuo-jamus svertus C45 ju užleistinės jungties zonoje, o jo išorinė sienelė prisiglaudžia prie nukreiptos nuo skersinės sienelės C 5a5 tuščiaviduriu profiliu C25 pusės arba lieka aktyve.
