[LT] Įrenginys skirtas įrangos detalėms sujungti su klojinio skydais, kompensaciniais elementais arba kitais klojinio elementais, kurie savo, priešingoje apkalui, pusėje turi stiprinančiąsias briaunas arba profilius, be to, įrenginys iš esmės turi U-formos skerspjūvį su lentynėlėmis, turinčiomis vietas įrangos detalėms, pavyzdžiui diržams, judančioms konsolėms ir panašiai, tvirtinti, ir skersinį, darbo padėtyje priglundantį prie stiprinančiojo klojinio profilio, besiskiriantis tuo, kad norint palengvinti ir pagerinti įrangos detalių tvirtinimą prie klojinio skydų, abi U-lentynėlės toje pusėje, kuri darbo padėtyje yra atsukta į apkalą, savo ilgio tam tikroje dalyje turi už skersinio išsikišančius prailginimus, kurie, priglusdami prie stiprinančiojo profilio išilginio paviršiaus, būtent prie briaunos ar linkio, kuris yra užpakalinės perdangos perėjime į išilginį šio stiprinančiojo profilio paviršių, kad įrenginio skersinis turi nors vieną tvirtinimo vietą, išimą ar angą, skirtą prijungti arba tvirtinimo elemento strypui,turinčiam galvutę, arba panašiai, nors iš vienos radialiai išsikišančią strypo atžvilgiu, ir yra įstatomas į stiprinantįjį profilį per angas ir savo galvutę yra jame pritvirtinamas, o gale, kuris yra priešingas galvutei turi kontratramą, skirtą U-formos įrenginiui tvirtinti, taip pat, kad abu prailginimai sutrumpinti, lyginant su bendru U-lentynėlių ilgiu, su skersiniu sudaroo iškyšą ir yra gretimos angoms zonos išorėje.
[EN]
[0001] išradimas nagrinėja įrangos detalių sujungimo su klojinio skydais mechnismą, realizuojamą kompensaciniais ir kitais klojinio elementais, kurie i2 savo pusės priešingos apkalui, turi stiprinančiųjų briaunų ar profilių, be to. Sis įrenginys iš esmės turi U-formos skerspjūvį su lentynėlėmis. kurios turi vietų įrangos detalėms tvirtinti, pavyzdžiui, diržams ir panašiai, ir skersinį, kuris darbo padėtyje yra prigludęs prie stiprinančiojo klojinio profilio.
[0002] I£ DE-B 33 33 619 žinomas klojinys, skirtas apvaliems statiniams, kuriuose ant sijų, laikančių apkalą yra numatyta keletas reguliuojamo ilgio rigelių, be to, kiekvienas iš rigelių jungiamaisiais elementais jungiamas prie skydų sijų, o jo skerspjūvis yra apytikriai U-fcrmos. Sie jungiamieji elementai U-lentynėlėse, esančiose prieSais klojinius, turi tvirtinimo vietų, skirtų atskiriems rigeliams.
[0003] Šiems jungiamiesiems elementams prie stiprinančiųjų sijų arba profilių prijungti reikia kitų jungiamųjų detalių, kurios turi U—tipo formą ir apglėbia stiprinančiasias sijas. Tokių
[0004] įrangos detalių, nukreiptų į įramsčio, konsolės ir pan. pagrindą, tvirtinimas minėtais jungiamaisiais elementais yra neįmanomas, nes jie kietai sujungti su atskirais rigeliais.
[0005] įSradimo tikslas yra sukurti ausčiau minėto tipo įrenginį, kuriuo beitų galima lengvai ir greitai prie klojinio skydų tvirtinti bet kokias įrangos detales, pavyzdžiui, juostas, konsoles, įramsčius ir- panašiai , be to, stiprinančių briaunų ar profilių orientacija gali boti parinkta vertikali arba hori zontali .
[0006] Sis prieštaringas uždavinys sprendžiamas aukSCiau nurodyto tipo įrenginiais taip, kad abi U-lentynėlės tam tikroje jų ilgio dalyje, kuri darbo padėtyje nukreipta į apkalą, turi pailginimus, kurie iSsikiša už skersinio ir trukdo pasisukti, priglusdami prie išilginio stiprinančiojo paviršiaus, t. y. prie briaunos arba prie linkio. esančio perėjime nuo užpakalinės perdangos į išilginio stiprinančiojo profilio paviršių, kad
[0007] U-formos įrenginio skersinis turi bent vieną įrenginio
[0008] - tvirtinimo vietą, iSimą ar kiaurymę priemonei ar tvirtinimo elemento strypui, turinčiam galvutę, bent iŠ vienos pusės radialiai išsikišančią strypo atžvilgiu ir per įpjovą įstatomą į stiprinantįjį profilį iŠ priešingos apkalui pusės. O jo galvutė ten yra pritvirtinama arba prisispaudžia, o priešingame galvutės gale arba ją atitinkančiame tvirtinimo gale turi kontratramą, skirtą prijungti prie U-formos įrenginio, taip pat abu pailginimai sutrumpinti, lyginant su bendru U-formos lentynėlių ilgiu, su U-skersiniu sudaro iSkySą ir yra gretutinės angų zonos
[0009] Tuo būdu įrenginio, turinčio U-formos skerspjūvi,, U-l entynėl i ų dalys, išsikiSa už U-skersinio, tuo pačiu leisdamos jungiamajam elementui realizuoti negalinti, pasisukti sujungimą su stiprinančiuoju profiliu, dėl to yra garantuojama bet kokių detalių tvirtinimo prie Sio įrenginio galimybė, nenaudojant papildomų, neleidžiančių pasisukti priemonių. Be to, fiksacija prieš pasisukimą, atsirandanti dėl dviejų pailginimų, esančių U-lentynėlėje, yra labai efektyvi ir leidžia dideliems jėgų įtempimams ir momentams veikti stiprinančiąsias sijas.
[0010] Kadang pailginimai yra išsidėstę tik U-lentynėlių ilgio tam tikroje dalyje ir sudaro iSkySą, įrenginį galima pasukti 90° kampu, t.y. jį galima tvirtinti prie stiprinančiųjų profilių, kai U-lentynėlės ir stiprinančiosios sijos sudaro statų kampą. Dėl to stiprinantys profiliai gali būti tiek vertikalūs, tiek horizontalūs; tuo būdu siūlomą įrenginį galima naudoti, kaip
[0011] patogiau, su tokiais perdangos skydais, kurie turi būti statomi padėtyje, pasuktoje 90° kampu arba turi turėti susikertančių
[0012] stiprinančiųjų profilių, bet kuriuo atveju išlaikant nepakeistą būtiną įrenginio orientaciją.
[0013] Sumontuotoje padėtyje abu U-lentynėlių pailginimai gali dengti išilgines stiprinančiojo profilio puses ir tuo būdu patikimai neleisti pasisukti abiem kryptimis, dėl to galima perduoti didelius jėgų įtempimus ir momentus. Padėtyje, minėtos atžvilgiu pasuktoje 90° kampu, sutrumpintų lentynėlių iSkySos priglunda prie išilginės stiprinančiojo profilio pusės, dėl to yra garantuojama fiksacija prieS pasisukimą, ir atsiranda momento perdavimo galimybei. Be to, atstumas tarp abiejų pailginimų bei tarp pailginimų ir tvirtinimo elementų garantuoja įrenginio, esančio ant stiprinančiojo profilio ir turinčio fiksaciją prieS pasisukimą, pritvirtinimo efektyvumą ir patikimumą, kadangi stiprinančiojo elemento atžvilgiu įrenginys turi atramą ir fiksuojasi bent jau trijuose taikuose.
[0014] Tiesa, iŠ JAV patento US 330 583 yra žinoma įrenginys įrangos detalėms ir profiliams sujungti, tačiau ten yra kalbama apie horizontalių vamzdinių sijų tvirtinimą ant vertikalių atramų, skirtų platformų, stelažų, medinių atramų ir pan. statiniams. U-formos įrenginiai orientuojami taip, kad abi lentynėlės būtų viena ant kitos, o skersinis priglustų prie vertikaliosios sijos. Įrenginys turi automatinį fiksatorių ir U-formos stabdiklį, esantį apatinės lentynėlės lygyje ir neleidžiantį pasisukti, bet jo tvirtinimas prie 90° kampu pasuktos, t.y. horizontaliosios sijos, yra negalimas be tam - tikro Sio įrenginio pasisukimo. Tai netinka su tam tikru polinkiu iš įrenginio iSsikiSantiems stovams ir panašiai.
[0015] Tikslinga, kad siūlomas įrenginys turėtų tvirtinimo elementą su T-formos galvute, kuri tam tikroje padėtyje batų įstatoma per įpjovą į stiprinančiojo profilio perdangą ir po pasisukimo, pavyzdžiui, 90° kampu, sąveikautų su įpjovos briaunomis. Tai garantuotų ypač greitą ir efektyvų įrenginio ir stiprinančiojo profilio, turinčio atitinkamų plySio formos kiaurymių, sujungimą.
[0016] Kad ant sutrumpi r. tų lentynėlių esanti iškyša negalėtų pasisukti, užtenka, kad iškyša botų apytikriai laiptuotos f oriuos.
[0017] Iškyša tarp skersinio ir U-lentynėlės pailginimo, atliekanti fiksatoriaus, apsaugančio nuo pasisukimo, funkciją, gali priglusti prie išilginės stiprinančiojo profilio pusės ir būti nutolusi nuo kiaurymės, skirtos tvirtinimo elementui, tam tikru atstumu, kuris atitinka plyšio ar įpjovos atstumą nuo jo išilginio paviršiaus krašto stiprinančiajame profilyje. Dėl to abiejose viena kitos atžvilgiu 90° pasuktose padėtyse automatiškai yra užtikrinama įrenginio fiksacija prieš pasisukimą, kadangi tvirtinant tvirtinimo elementas įsiremia į išilginį stiprinančiojo paviršiaus profilį.
[0018] Kuo geriau įrenginys yra prispaustas prie stiprinančiojo elemento, tuo efektyvesmė yra fiksacija prieš pasisukimą. Dėl to naudinga, kad tvirtinimo elemento kontratrama, sąveikaujanti su
[0019] įrenginio U-skersiniu, su pastaruoju botų užpleištuota. Tuo būdu kontratrama gali išardomai sąveikauti su tvirtinimo elemento strypu. Tuo pačiu jis gali boti įtaisy~tas po to, kai tvirtinimo elementas ir jo galvutė yra įstatyti į stiprinančiojo profilio įpjovos vidų ir pasukti.
[0020] Kontratramos vaidmenį atlikti tvirtinimo elemento, esančio priešais galvutę, gale gali būti numatyta skersinė įpjova, einanti per jo strypą ir per į jį įstatomą pleištą, be to, darbo padėtyje skersinė įpjova gali siekti kiaurymę, esančią įrenginio skersinyje. Dėl to kontratrama, sąveikaudama su įrenginio skersiniu, užsi pl ei Stuoj a. Tiktai yra batina, kad pleištas būtų įkaltas pakankamai giliai, kad strype ir atitinkamai tvirtinimo elemento galvutėje sudarytų tam tikrą tempimo jėgą stiprinančiojo profilio atžvilgiu.
[0021] Kad tvirtinimo elemento ilgis ir taip pat įrenginio visi matmenys būtų minimalūs, tikslinga, jeigu darbo padėtyje skersinė įpjova, esanti tvirtinimo elemento strype iš skersinio pusės, kuri yra priešinga apkalui, būtų tarp įrenginio U-lentynėlių, o įrenginio lentynėlės, esančios skersinės įpjovos lygyje, turėtų angą pleištui. Tuo būdu per šias angas pleištą būtų galima įstatyti į skersinę įpjovą, esančią tvirtinimo elemento strype.
[0022] Dar kito tinkamesnio išradimo realizavimo varianto esmė yra ta, kad pleištui skirtas skersinė įpjova tvirtinimo elemento strype yra pasukta, pavyzdžiui, 45° kampu, T-forraos galvutės atžvilgiu, o įrenginio lentynėlių angos yra išdėstytos su
[0023] persislinkimu ir/arba su šoniniu išplatinimu taip, kad pleištas __ nuo vienos lentynėlės per tvirtinimo elemento įpjovą iki kitos angos eitų nuolaidžiai. Tuo būdu pleištas yra įkalamas nuolaidžiai tam, kad darbo padėtyje jį palaikytų ir sunkio jėga. Tai ne tik palengvina montavimą, bet ir užkerta kelią nenumatytiems klibėjimams.
[0024] Dar vieno tinkamesnio išradimo realizavimo esmė yra ta, kad įrenginio lentynėlėse esanti pleišto anga turi šoninį išplatinimą arba viena šalia kitos išsidėsčiusias angas, kad pleištas galėtų būti įstatytas iŠ abiejų pusių su polinkiu į lentynėlių paviršių, be to, bent dviejose padėtyse, geriausia, kad jos viena nuo kitos būtų pasuktos 90° kampu.
[0025] Dėl to atsiranda įrenginio pastatymo stiprinančiuose profiliuose galimybė, dviejuose viena kitos atžvilgiu 90° besiskiriančiose padėtyse priklausomai nuo to, ar stiprinantieji profiliai yra išsidėstę vertikaliai arba horizontaliai. Kiekvienu tokiu atveju garantuojama, kad pleišto polinkio kryptis yra iš viršaus į apačią, bet ne horizontali ir ne iš apačios į viršų.
[0026] išardomo įrangos detalių jungimo tvirtinimo vietos gali būti išimų pavidalo, geriausia, angų formos, išdėstytos įrenginio lentynėlėse tam tikru atstumu nuc angų, skirtų pleištui. Tačiau reikia pažymėti, kad, prireikus, strypas gali turėti sriegį ir veržlę, atliekančius kontratramos vaidmenį, jeigu lentynėlėse yra per mažai vietos pleišto angoms iŠ vienos pusės ir tvirtinimo vietoms iŠ kitos pusės.
[0027] Be to, tvirtinimo vieta gali būti numatyta kiekvienoje - lentynėlėje, ir geriausia, jei ir abi tvirtinimo vietos turi vienodą formą ir atitinkamą padėtį, būtent, jos gali būti angų, skirtų įstatomajam kaiščiui ar pan., pavidalo. Jis gali būti prakištas kiaurai per esančią tarp abiejų lentynėlių įrangos detalę ir iŠ abiejų Sios įrangos detalės pusių gali būti tvirtinamas prie lentynėlių.
[0028] Įrenginio tvirtinimo elemento fiksacijos paprastumas ir patikimumas garantuojamas tuo atveju, jeigu jungiamojo strypo galvutės paviršiai, atsukti į vidinę stiprinančiojo profilio
[0029] perdangos pusę yra pagaminti pagal stiprinančiojo profilio perdangos lovio formą ir nuo strypo link iSorės eina nuolaidžiai. Tai drauge padidina stiprinančio profilio standumą, ir dėl siūlomo įrenginio pagėrėja įrangos detalių tvirtinimas.
[0030] Tikslinga. kad U-lentynėlių pailginimai būtų padaryti išvien su jomis, be to, įrenginio skersinis gali boti įstatytas tarp lentynėlių su pailginimais, pav>Tdžiui , privirintas. o geriausia, kai darbo padėtyje priglundantys prie stiprinančiojo profilio perdangos jos paviršius yra neiSsik iSančių lentybėlės atkarpų lygyje. Tuo yra garantuojamas siūlomos U-formos įrenginio konstrukcijos standumas.
[0031] Be to, reikėtų pažymėti, kad geriausia, kai tvirtinimo elemento angos yra išgręžiamos, kadangi tai labai paprasta padaryti ir leidžia tvirtinimo elementą naudoti su atitinkamu elementariu apvaliu strypu, tačiau tada strypo formos tvirtinimo elementas tarp savo apvalaus skerspjūvio strypo ir nuolaidžių
[0032] pavirSių, esančių apatinėje galvutės pusėje ir išdėstytų tarsi stogo forma, turi keturkampę atkarpą, įeinančią į stiprinančiojo profilio perdangos iSimą ir neleidžiančią pasisukti. Dėl to skersinė pleišto įpjova įstačius ir užfiksavus tvirtinimo elemento galvutę užima savo vietą ir tuo pačiu palengvėja nuolaidaus pleišto įstatymas iŠ Sonc.
[0033] Tam, kad batų galima sumažinti įrenginio lentynėlės svorį, lentynėlės tarp galinių ir Šoninių briaunų zonoje, esančioje už pleišto ir tvirtinimo angų, skirtų įrangos detalėms tvirtinti, yra nusklemptos.
[0034] Visų pirma sukombinavus atskirus arba keletą aukžčiau apraSytų principų yra gaunamas įrenginys, kuriuo galima tvirtinti bet kokias įrangos detales prie klojinio elemento, turinčių atitinkančių stiprinančiųjų briaunų arba profilių, be to, Šiomis įrangos detalėmis gali boti įramstis, judančios konsolės, keliančios konsolės, atraminiai stovai, ramsčiai arba diriai . Be to. Si, įrengin; galima statyti dviejose padėtyse, geriausiai pasuktose viena kitos atžvilgiu 90°, dėl to jis savo lentynėlėmis ir tvirtinimo vietomis gali boti orientuotas taip, kaip tai yra būtina įrangos detalėms tvirtinti, nepriklausomai nuo to, ar klojinio skyduose stiprinantieji profiliai yra išdėstyti vertikaliai ar horizontaliai. Šį įrenginį su atitinkamais stiprinančiaisiais profiliais galima montuoti ir ant klojinio perdengimo. Be to, bet kokioje tvirtinimo padėtyje yra garantuojamas tvirtas, sujungimo funkcijas atitinkantis jungimas tarp įrangos detalių ir klojinio elementų, galintis
[0035] perduoti ne tik jėgų įtempimą, bet ir momentus, dėl to, kad turi
[0036] Toliau seka detalesnis iSradimo aprašymas pagal jo realizavimo pavyzdį, iliustruotą i S dalies schematizuotais brėžiniais, kuriuose: fig. i - vaizduoja siūlomąjį įrenginį prieS pradedant jo montavimą ant klojinio skydo horizontalaus stiprinančiojo profilio ir prieš įrangos detalių montavimą, esant tokiam įramsčiui;

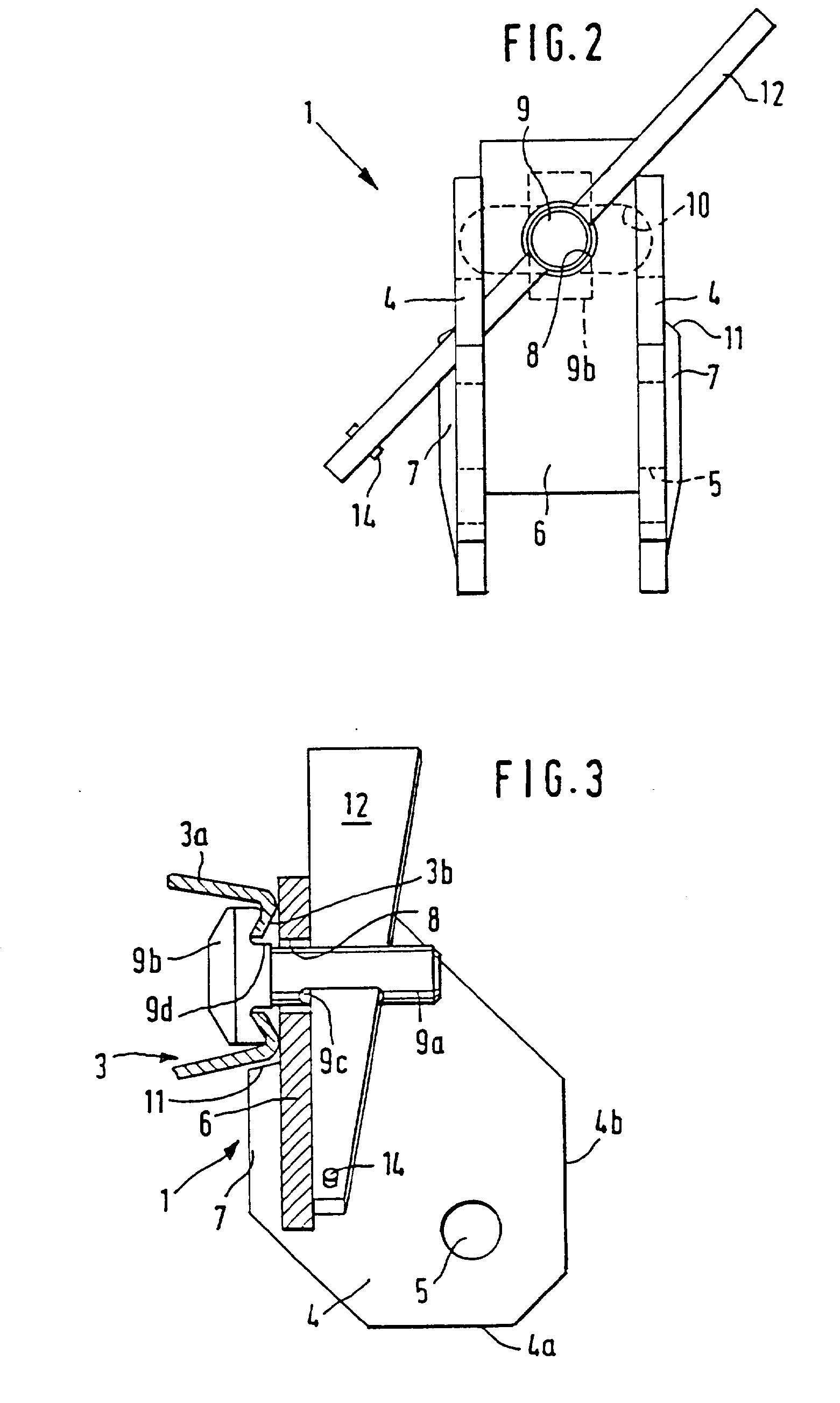

[0037] fig.2 - vaizdas iŠ užpakalio į jau sumontuotą įrenginį, be
[0038] to, horizontalusis stiprinantysis profilis ir įrangos detalė, kad būtų vaizdžiau, neparodyti, tačiau yra pažymėta pailginta anga, esanti stiprinančiajame profilyje;
[0039] fig. 3 - tai įrenginio skersinis pjūvis, taip pat gretima įrenginiui stiprinančiojo profilio dalis bei dalies lentynėlės ir jų pailginimo vaizdas;

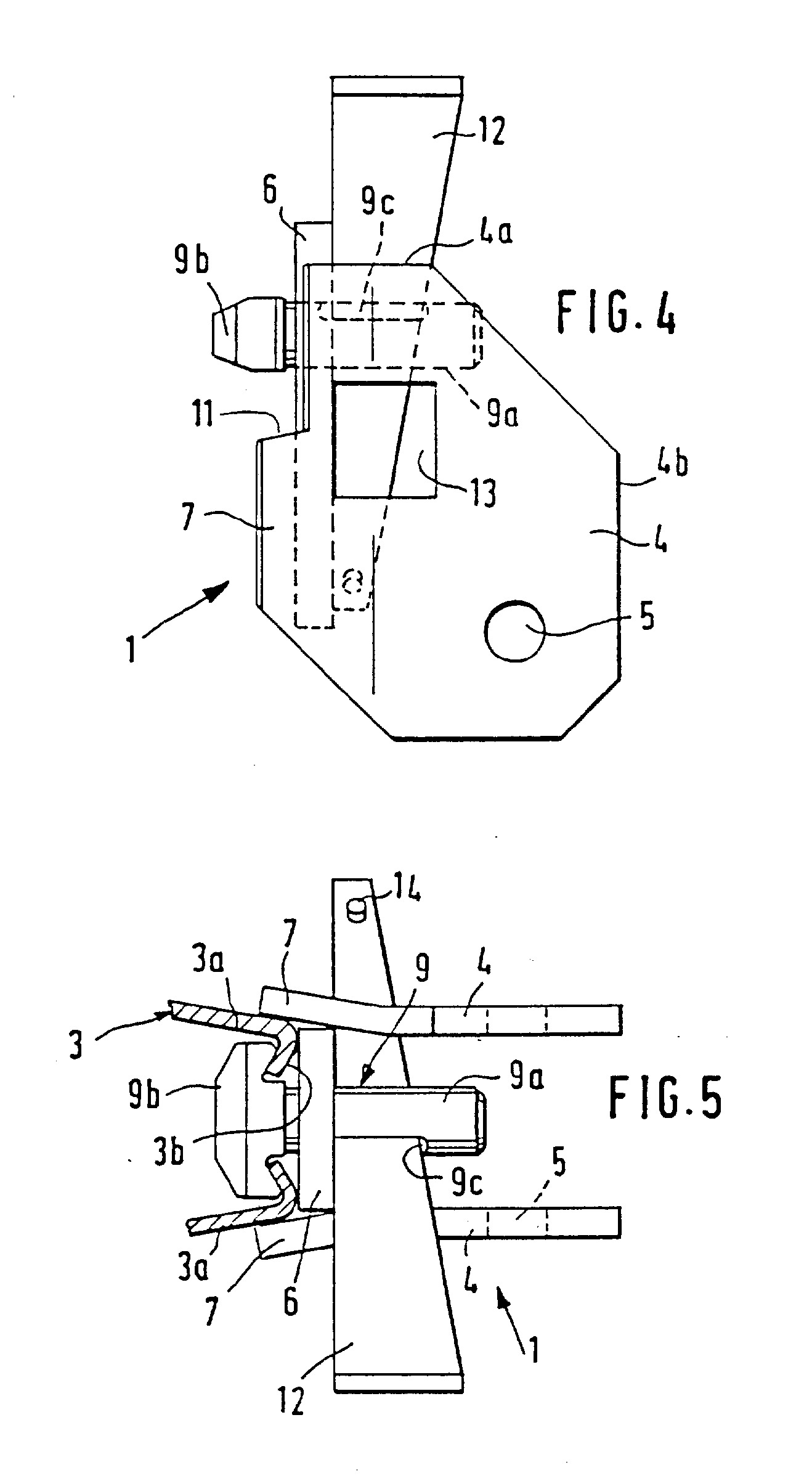

[0040] fig. 4 - siCilomas įrenginys orientuotas statyti ant
[0041] vertikalios briaunos ar profilio;
[0042] fig.5 - vaizdas iŠ virSaus į sialomą įrenginį, sumontuotą ant vertikalaus stiprinančiojo profilio, t. y. padėtyje, kurioje abu įrenginio lentynėlių pailginimai dengia išilginius kampinius stiprinančiojo profilio paviršius.
[0043] Įrenginys, visas pažymėtas pozicija 1, yra skirtas įrangos detalėms sujungti, pavyzdžiui, įramstis 2 su klojinio skydais, kompensaciniais arba kitais klojinio elementais, kurie brėžinyje smulkiai neparodyti, ir kurie savo pusėje, priešingoje apkalui,
[0044] turi stiprinančiąsias briaunas arba profilius 3. Stiprinančiojo - profilio 3 pjūvis, parodytas fig. i, o dalys, sąveikaujančios su įrenginiais, yra pavaizduotos fig. 3-5.
[0045] IS fig. 1 ir visų pirma iŠ fig. 5 matyti, kad įrenginys 1 iŠ esmės turi U-formos skerspjūvį, o jo lentynėlės 4 turi įrengos detalėms, pavyzdžiui, diržams, įramsčiams 2 ir pan. , tvirtinti vietas 5. Skersinis 6 Cfig. 3 ir 55 darbo padėtyje priglunda prie klojinio stiprinančiojo profilio 3.
[0046] Fig. 2 ir 3 lyginant su fig. 4 ir 5 matyti, kad įrenginys vienas ant profilio 3 gali būti pastatomas dviejose skirtingose padėtyse, viena kitos atžvilgiu pasuktose 90°, t .y. tvirtinimas ant profilio 3 įmanomas atitinkamos© padėtyse, viena kitos atžvilgiu orientuotose su 90 o pasisukimu. įuo pat metu garantuojama patikima fiksacija, apsauganti įrengi nį 1 nuo pasisukimo profilio 3 atžvilgiu, dėl to gali būti perduodami jėgos įtempimai ir momentai.
[0047] Tai yra pasiekiama tuo, kad U-ieniynėiės 4 savo pusėje, kuri darbo padėtyje yra atsukta į apkalą, savo ilgio tam tikroje dalyje turi pailginimus 7, kurie išsikiSa u2 skersinio 6, šie pailginimai 7 abiejose montavimo padėtyse atlieka neleidžiančių pasisukti fiksatorių vaidmenį. Remiantis fi g. 3 ir 5, pailginimai 7 gali priglusti prie išilginio Šoninio paviršiaus pagal briauną ar linkį perėjime nuo užpakalinės perdangos 3b link išilginio šoninio profilio 3 paviršiaus 3a. Be to, įrenginio 1 skersinis 6 turi tvirtinimo elemento 9, turinčio galvutę 9b, radialiai išsikišančią už strypo 9a bent į vieną pusę CSiame pavyzdyje - į dvi pusesD, strypui 9a skirtas angas - 8. Šios galvutės 9b tvirtinimo elementas 9 įsi stato i S priešingos apkalui pusės į stiprinančiame profilyje 3 esančią pailgintą angą 10, ir ta galvutė 9b yra įtvirtinama taip, kaip parodyta fig. 3 ir 5. Tvirtinimo elemento 9 gale, kuris yra priešingas galvutei 9b, yra įtaisyta kontratrama, skirta įrenginiui 1 įtvirtinti ant U-lentynėli ų.
[0048] Tuo badu tvirtinimo elementas 9, skirtas įrengniui 1 tvirtinti prie stiprinančiojo profilio 3, turi T-formos galvutę 9b, kuri, esant atitinkamai orientacijai, yra įstatoma per stiprinančiojo profilio 3 perdangoje 3b esančią pailginta angą 10 ir Siame realizavimo variante pasisuka 90° kampu, todėl sąveikauja su angos 10 briaunomis, kaip tai punktyru parodyta fig. 10.
[0049] Lyginant fig.3~5 matyti, kad abi įrenginio 1 lentynėlės 4 turi pailginimus 7, kurie iSsikiSa u2 skersinio 6- be to, yra sutrumpinti, lyginant su bendru lentynėlių 4 ilgiu, iki atitinkamų dydžių, ir su skersiniu 6 sudaro laiptuotą ifikySą Ckonkrečiai žr. fig. 3 ir 43, išsidėstančią tvirtinimo elemento 9 angos 8 išorinėje zonoje.
[0050] Tuomet, kai pagal fig.5 pailginimų 7 išilginės plokštumos gali sąveikauti su išilginėmis stiprinančiojo profilio 3 pusėmis, u2tikrindamos fiksaciją, neleidžiančią pasisukti, ir jeigu lentynėlės 4 ir stiprinantieji profiliai 3 yra atitinkamai orientuoti, tai surinkta pagal fig.1-3 90° pasuktoje padėtyje iSkyša 11, esanti tarp skersinio 6 ir pailginimo 7 arba tarp neiSsikiSančios lentynėlės 4 dalies ir lentynėlės 4 pailginimo 7 - remdamasi į stiprinančiojo profilio 3 išilginę pusę, atlieka neleidžiančio pasisukti fiksatoriaus vaidmenį, kaip tai ypač vaizdžiai parodyta fig. 3. Be to, Sios iSkySos 11 yra tam tikru atstumu nuo angos 8, skirtos tvirtinimo elementui 9. Dėl to toje padėtyje, kurioje įrenginio 1 lentynėlės 4 pasuktos 90° išilginės profilio 3 krypties atžvilgiu, statant įrenginį ant profilio, su pastaruoju kontaktuoja iSkySos 11, garantuodamos būtiną fiksaciją, neleidžiančią pasisukti.
[0051] Jau minėtą tvirtinimo elemento kontratramą 9 būtina užpleistuoti tvirtinimo elementu ant įrenginio i skersinio 6, kad įrenginys 1 būtu stipriai prispaustas prie profilio 3 ir kad būtų garantuota efektyvi apsauga nuo sukimosi. Be to, labai gerai, jei Si kontratrama yra tvirtinama prie tvirtinimo elemento strypo 9a išardomai. Šiame realizavimo pavyzdyje tvirtinimo elemento 9 gale, kuris yra priešingas galvutei 9b, kaip kontratrama strype 9a numatyta skersinė įpjova 9c ir į ją įstatomas pleištas 12, be to, skersinė įpjova 9c savo darbo padėtyje pasiekia angą 8, esančią įrenginio 1 skersinyje b. Tuo pačiu, kalant pleištą, siauroji jo dalis, atsukta į skersinį 6, kontaktuoja su šiuo skersiniu. O priešinga pleišto dalis veikia strypą 9a kaip būtina tempimo jėga.
[0052] Kad visas įrenginys 1 nebūtų labai didelių matmenų ir kad profilio 3 neveiktų per dideli svertų pečiai, šiame realizavimo pavyzdyje įpjova 9c yra tarp lentynėlių 4, kurios įpjovos 9c lygyje turi pleišto 12 angas 13. Be to, į klojinio pusę jos
[0053] tęsiasi tiek, kad skersinio pavirSi us, priešingas apkalui , yra vidinėje Sių angų 13 kontūro zonoje, kad pleištas 12
[0054] Tiesa, pleištas gali priglusti ir prie atitinkamų Sių angų 13 sienelių, pavyzdžiui , tada, kai įpjova 9c neįeina į angą 8 ar net jos nesiekia.
[0055] Fig.2 parodyta, kad įpjova 9c, skirta pleištui, eina per tvirtinimo elemento 9 strypą 9a 45° kampu link jo T-formos galvutės 9b, o U-lentynėlėse 4 esančios angos 13 turi šoninį išplatinimą, kad pleištas 12 nuo vienos lentynėlės 4 per įpjovą
[0056] 9c link kitos lentynėlės 4 ir kiaurai per angą 13 eitų nuolaidžiai. Tuo būdu, esant dviem galimiems įrenginio 1 orientavimo būdams, pleištas 12 turi polinkį iš . virSaus į apačią, tai visų pirma palengvina montavimą, nes pleišto įstatymo metu yra naudojama sunkio jėga. Be to, dėl sunkio jėgos buvimo darbo padėtyje yra garantuojama patikimesnė fiksacija ir nėra pavojaus, kad pleištas savaime iškris. Siaurajame pleišto 12 gale papildomai gali būti įstatytas stabdiklio kaištis 14. Šoninis angų 13 išplatinimas orientuotas išilgai lentynėlių 4 yra toks, kad pleištas 12 gali būti įstatytas iŠ abiejų pusių
[0057] palinkusiai į lentynėlių 4 paviršius dviejose padėtyse, viena nuo kitos atitrauktose per 9C°, dėl to, įstatant tvirtinimo elementą 9, nereikia kreipti dėmesio į įpjovos 9c padėtį. Vietoj išplatintų iSimų ar angų 13 galima įrengti vieną Salia kitos esančias angas 13, garantuojančias abi pleišto 12 palinkimo padėtis.
[0058] Siame realizavimo pavyzdyje tvirtinimo vietos 5, kurios yra
[0059] - iSimų ar angų pavidalo, yra išdėstytos įrenginio 1 U-lentynėlėse 4 tam tikru atstumu nuo angos 13. Fig. 1 parodyta, kad
[0060] kiekvienoje lentynėlėje yra numatyta po vieną tvirtinimo vietą 5, ir abi Sies tvirtinimo vietos yra vienodos formos bei turi viena kitą atitinkančią padėtį, pavyzdžiui, jos gali būti angų ar įstatomo kaiStelio pavidalo, kuris perkiSamas per atitinkamą, angą 15, esančią įramstyje 2, įstatomame tarp U-lentynėlių 4. Tuo bodu įramstis 2 arba kita įrangos detalė savo jungiamąja dalimi sutvirtinimo vieta 15 yra įstatoma tarp U-lentynėlių 4 ir
[0061] ten pritvirtinama įstatomu kaišteliu, perkižamu per angas 5 ir 15. Įramstis gali priimti ir perduoti jėgų įtempimą ir momentus
[0062] iŠ įrenginio 1 į profilį 3, nesant pasisukimo arba atsilenkimo pavojaus ar atvirkščiai, jėgas iš profilio 3 arba iš klojinio skydų per įrenginį i perdavinėti į įramstį 2, ar pan.
[0063] Tikslinga, kad U-lentynėlių 4 pailginimai ir pačios lentynėlės betų vientisa detalė, tačiau galimi ir kitokie sprendimai. Įrenginio 1 skersinis 6 yra įstatytas tarp lentynėlių 4 ir jų pailginimų 7 bei pritvirtintas, o darbo padėtyje jo paviršius pri gl undanti s prie stiprinančiojo profilio 3 perdangos 3b, šiuo atveju geriausia, jei yra viename lygyje su neišsikišančia lentynėlių 4 dalimi arba net išsikiša jų atžvilgiu, kaip tai parodyta fig. 4.
[0064] Siame realizavimo pavyzdyje tvirtinimo elemento 9 anga 8

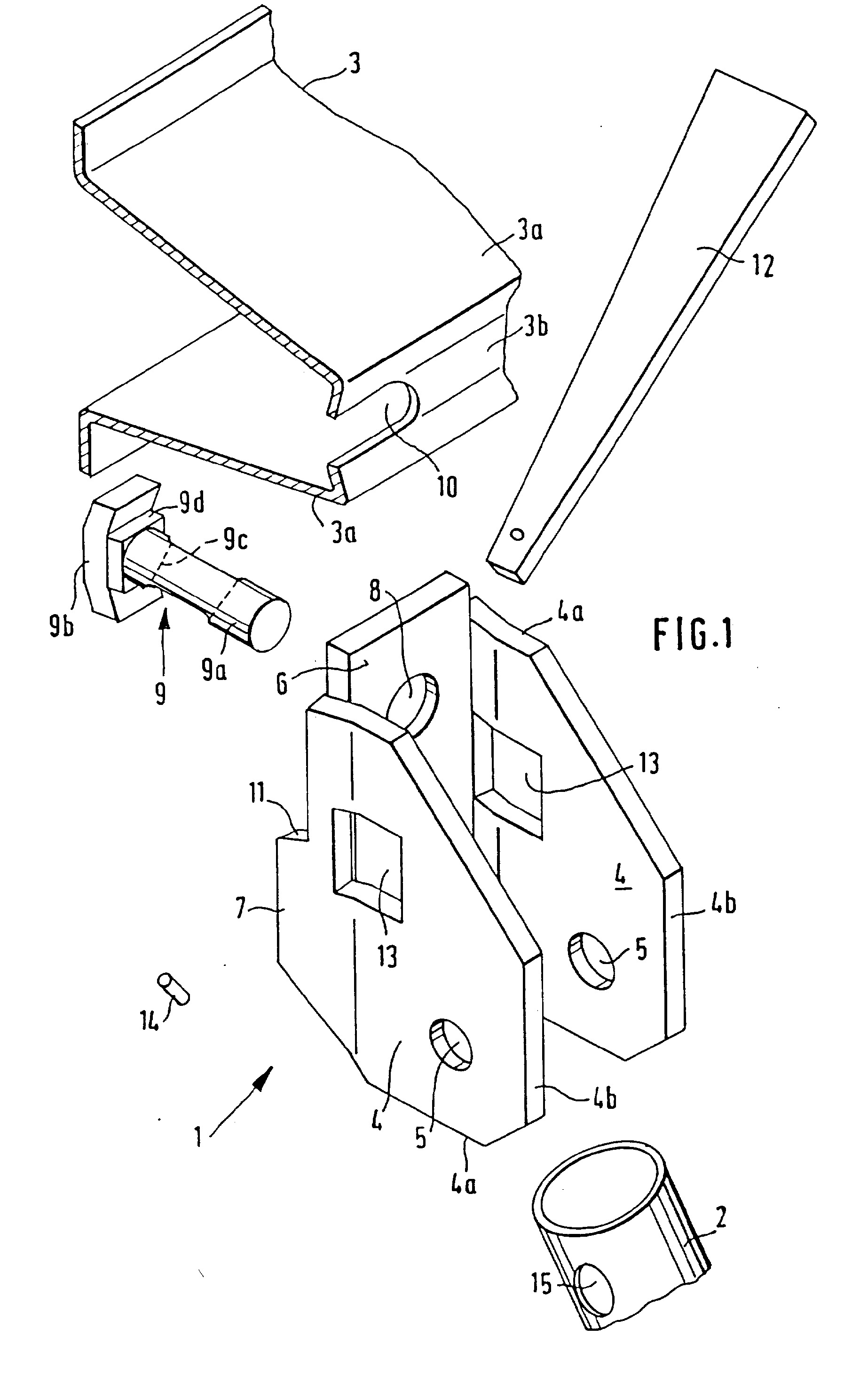

[0065] Fig. 1 parodyta, kad strypo formos tvirtinimo elementas 9 tarp savo šerdies 9, turinčios apvalų skerspjūvį ir stogo forma ~ išdėstytų paviršių apatinėje galvutės 9b pusėje turi keturbriaunę atkarpą 9d, kuri neleidžia strypui pasisukti stiprinančiojo profilio 3 perdangos 3b išimoje 10. Tiek galvutės paviršiaus pasvirimas, tiek ir keturbriaunė atkarpa reikalingi tvirtinimo elemento 9 ir, žinoma, pleišto 12, taip pat viso įrenginio 11 padėčiai stabilizuoti, ir tuo pačiu pagerina įtempimo jėgų ir momentų perdavimą.
[0066] Be to, fig. I parodyta, kad įrenginio 1 lentynėlės 4 tarp savo galinių briaunų 4a ir šoninių briaunų 4b, priešingų
[0067] perdangai 6, išorinėje pusėje virS pleištui 12 skirtų angų 13 ir angos 5 turi nuopjovas. Dėl to sumažėja įrenginio i svoris. ir profilio 3 bei įrangos detalių 2 atžvilgiu sutrumpėja įrenginio 1 iškyšos.
[0068] Įrenginys 1 yra skirtas įrangos detalėms 2 sujungti su perdangos skydais, kompensaciniais elementais bei kitais klojinio elementais, kurie savo priešingoje apkaiui pusėje turi stiprinančiąsias briaunas bei profilius 3. Be to, iš esmės įrenginys i turi U-formos skerspjūvį, o lentynėlėse 4 yra tvirtinimo vietos 5, pavyzdžiui, angos, skirtos įrangos detalėms 2, pavyzdžiui, diržams, įramsčiains, judančioms konsolėms ir pan. , tvirtinti, o skersinis 6 darbo padėtyje priglunda prie stiprinančiojo profilio 3, visų pirma prie šio profilio perdangos. Bent viena lentynėlė 4, o geriau jei abi, tos pusės, kuri darbo padėtyje yra nukreipta į. apkalą tam tikroje ilgio dalyje turi pailginimą 7, išsikišantį už skersinio 6, kuris
[0069] trukdo pasisukti ir priglunda prie išilginio Šoninio stiprinančiojo profilio 3 paviršiaus 3a, t. y. prie perėjimo nuo perdangos 3b į paviršių 3a. Įrenginio 1 skersinis 6 turi bent vieną Cprireikus, atvirą iš briaunos pusės) išimą arba angą 8, skirtą tvirtinimo elementui 9, būtent strypui 9a. Dėl to įrenginį 1 galima tvirtinti prie stiprinančiojo profilio 3 dviejose viena kitos atžvilgiu pasuktose 90° padėtyse su fiksacija prieš pasisukimą, todėl yra garantuojamas geras atsirandančių įtempimų jėgų ir momentų perdavimas.
[0070] Išradimo realizavimo variantas yra parodytas fig.2 ir 5.
[0071] Pailginimai 7, lygiagretūs lentynėlių 4 atžvilgiu, yra pagaminti truputi, palinkę, kad būtų galima pagerinti jų kontaktą su trapecijos formos stiprinančiuoju profiliu 3 ir išsaugoti atitinkamą palinkusią stiprinančiojo profilio 3 Šoninės sienelės 3a pjūvio padėtį. Dėl to vidiniai Sių vienas kito atžvilgiu palinkusių pailginimų 7 dydžiai atitnka išorinius dviejų išilginių stiprinančiojo profilio 3 sienelių 3a dydžius.
[0072] Brėžiniuose parodyta, kad pleištas 12 darbo padėtyje siauruoju savo galu pralenda per U—lentynėlės angą 13, o savo storuoju galu eina vi rS fasadinės priešingos U-lentynėlės pusės arba netgi remiasi \ ją. Nėra jokios būtinybės, kad pleištas vienu metu botų perkiStas per abi angas 13, jis gali eiti tik per vi eną iš jų.
1. Įrenginys C 13 skirtas įrangos detalėms C 23 sujungti su klojinio skydais, kompensaciniais elementais arba kitais klojinio elementais, kurie savo, priešingoje upkalui, pusėje turi stiprinančiąsias briaunas ar profilius C33. be to. įrenginys C 13 is esmės turi U- fcrmos skerspjūvį su lentynėlėmis C 43 , turinčiomis vietas C53 įrangos detalėms C23, pavyzdžiui, diržams, judančioms konsolėms ir pan. , tvirtinti, ir skersinį C63, darbo padėtyje priglundantį prie stiprinančiojo klojinio profilio C 33, besiskiriantis tuo , kad, norint palengvinti ir pagreitinti įrangos detalių tvirtinimą prie klojinio skydų, abi U- lentynėlės C 43 toje pusėje, kuri darbo padėtyje yra atsukta į apkalą, savo ilgio tam tikroje dalyje turi už skersinio C 63 išsikišančius pailginimus C 73 , kurie, priglusdami prie stiprinančiojo profilio C33 išilginio paviršiaus. būtent prie briaunos ar linkio, kuris yra užpakalinės perdangos C3b3perėjime į išilginį šio stiprinančiojo profilio C33 paviršių C 3a3 , kad įrenginio C 13 skersinis C63 turi nors vieną tvirtinimo vietą, iSimą ar angą C 83, skirtą prijungti arba tvirtinimo elemento C93 strypui C9a. 3 , turinčiam galvutę C9b3 , arba pan. , nors iŠ vienos pusės radialiai išsikišančią strypo C 9a3 atžvilgiu, ir yra įstatomas į stiprinantįjį profilį per angas C 103 ir savo galvute yra jame pritvirtinamas, o gale, kuris yra priešingas galvutei C9b3 turi kontratramą, skirtą U- forraos įrenginiui C 13 tvirtinti, taip pat, kad abu pailginimai C73 sutrumpinti, lyginant su bendru U-lentynėlui C 43 ilaiu, su skersiniu C63 sudaro iSkySą C 113 ir yra gretimos angoms C83 zonos iSorėje.
2. Įrenginys pagal apibrėžties 1 p. , besiskiriantis tuo, kad tvirtinimo elementas C 93 turi T-formos galvutę, kuri įstatoma atitinkamai orientuotoje padėtyje per pailgintą angą C 103 , esančią stiprinančiojo profilio C33 perdangoje C3b3, ir po pasisukimo, pavyzdžiui, 90°, sąveikauja su pailgintos angos CIO? bri aunomi s.
3. Įrenginys pagal apibrėžties 1 ir 2 p. , bes isk ir iant is tuo, kad iškyša C i 13 yra laiptuotos formos.
4. Įrenginys pagal apibrėžties 1-3 p. , besiskiriantis tuo, kad iSkySa C 113 , esanti tarp skersinio C 63 ir U-lentynėlių pailginimų C73 , priglunda prie stiprinančiojo profilio C33 išilginės pusės C3a3 ir atlieka fiksatoriaus, apsaugančio nuo pasisukimo, funkciją, bei yra tam tikru atstumu nuo tvirtinimo- elemento C 93 angos C83, kuri atitinka pailgintos ar pan. angos C 103 , esančios stiprinančiajame profilyje C 33, atstumą nuo išilginių sienelių C3a3.
- elemento C 93 angos C83, kuri atitinka pailgintos ar pan. angos C 103 , esančios stiprinančiajame profilyje C 33, atstumą nuo išilginių sienelių C3a3.5. Įrenginys pagal apibrėžties 1-4 p. , besiskiriantis tuo, kad įrenginio C 13 skersinį C53 veikianti tvirtinimo elemento C93 kontratrama yra kartu užpleištuojama.
6. Įrenginys pagal apibrėžties 1-5 p. , besiskiriantis tuo, kad kontratrama yra tvirtinama prie tvirtinimo elemento C 93 strypo C9a3 išardomai.
7. Įrenginys pagal apibrėžties i-o p. , besiskiriantis tuo.kad tvirtinimo elemento C93 gale, kuris yra prieSincjas galvutei C9b3, kaip kontratrama yra numatyta einanti per strypą C 9a3 skersinė įpjova C9c3 ir į ją įstatomas pleištas C 123 , be to, skersinė įpjova C9c3 darbo padėtyje siekia Įrenginio C I) skersinio C 63 angą C83 .
8. Įrenginys pagal apibrėžties 1-7 p. - besiskiriantis tuo., kad tvirtinimo elemento strype iŠ skersinio pusės, priešingos apkalui, tarp U-lentynėlių C 43 yra skersinė įpjova C9c3, o įrenginio C 13 U-lentynėlės C43 turi pleištui C 123 skirtas angas C 133 , esančias skersinės įpjovos C9c3 lygyje.
9. Įrenginys pagal apibrėžties 1-8 p. , besiskiriantis tuo, kad tvirtinimo elemento strype C9a3 pleištui C 123 skirta skersinė įpjova C9c3 T-l"ormos galvutės atžvilgiu yra. pasisukusi, geriausiai 45°, o lentynėlėse C 43 esančios angos C 133 turi tokį pasislinkusį iždėstymą ir/arba Šoninį išplatinimą, kad pleištas C 123 nuo vienos lentynėlės C 43 per tvirtinimo elemento įpjovą- C9c3 kitos angos C 133 kryptimi eitų nuolaidžiai.
- C9c3 kitos angos C 133 kryptimi eitų nuolaidžiai.10. Įrenginys pagal apibrėžties 1-9 p., besiskiriantis tuo, kad pleišto anga įrenginio U—1entynėlėse turi tokį kampinį išplatinimą arba greta viena kitos yra numatyta tiek angų. kad pleištą C 123 iŠ abiejų pusių botų galima įstatyti palinkusiai U-lentynėlių C 43 pavirSių atžvilgiu bent dviejose padėtyse, viena nuo kitos perstumtose, geriausia per 90°.
11. Įrenginys pagal apibrėžties 1-10 p. , bes i sk i r i an t i s tuo, kad išardomo įrangos prijungimo detalių tvirtinimo vietos yra išimų pavidalo, geriausiai anqu, ir yra išdėstytos įrenginio C U-lentynėiėse C4D tam tikru atstumu nuo pleišto C 123 angų C 132 .
12. Įrenginys pagal apibrėžties 1-11 p. , besisjyj^įanį_ij3 tuo, kad kiekvienoje U-lentynėlėje C 4} numatyta viena tvirtinimo vieta C53), geriausia, jei abi žios tvirtinimo vietos C53 turi vienoda formą bei u2inia atitinkama padėtį viena kitos atžvilgiu, būtent, kad jos yra angos, skirtos kaišteliams ar pan. įstatyti.
13. Įrenginys pagal apibrėžties 1-12 p. , bes iskir iant i s tuo, kad jungiamojo kaištelio galvutės paviršiai, atsukti į stiprinančiojo profilio vidinę pasą, nuo strypo į išorę eina palinkę tam tikru kampu, atitinkančiu stiprinančiojo profilio perdangos lovelio formą.
14. Įrenginys pagal apibrėžties 1-13 p. , bes isk ir iant i a tuo, kad U-lentynėlių C4D pailginimai C73 yra pagaminti išvien su jomis.
15. Įrenginys pagal apibrėžties 1-14 p. , bes i sk ir i ant i s- tuo, kad įrenginio C1D skersinis CSD įstatytas tarp lentynėlių C 4D ir jų pailginimų C73, pavyzdži ui , yra privirintas, o geriausia, jei jo paviršius, darbo padėtyje priglundantis prie stiprinančiojo profilio C 33 perdangos C 3bD , yra lentynėlės C 4j nepailgintoje atkarpoje.
- tuo, kad įrenginio C1D skersinis CSD įstatytas tarp lentynėlių C 4D ir jų pailginimų C73, pavyzdži ui , yra privirintas, o geriausia, jei jo paviršius, darbo padėtyje priglundantis prie stiprinančiojo profilio C 33 perdangos C 3bD , yra lentynėlės C 4j nepailgintoje atkarpoje.16- Įrenginys pagal apibrėžties 1-15 p. , bes isk ir i antis tuo, kad tvirtinimo elemento C93 anga (83 yra išgręžta.
17. Įrenginys pagal apibrėžties 1-16 p. , bes isk ir i antistuo, kad strypo formos tvirtinimo elementas C93 tarp savo apvalaus pjūvio Šerdies C 9a2> ir stogo formos palinkusiu paviršių, esančių apatinėje galvutės dalyje C9bD. turi keturbriaunę atkarpą C9dD, įeinančią į stiprinančiojo profilio C3D perdangos C 3b} išimą ir atliekančią fiksatoriaus prieš pasisukimą vaidmenį..
18. Įrenginys pagal apibrėžties 1-17 p. , besiskiriant i s tuo, kad įrenginio C 1} lentynėlės C 43 tarp savo galinių briaunų C4a) ir šoninių briaunų C4b3, priešingų skersiniui C6D, išorinėje angų C 13} , skirtų pleištui C 12D , dalyje ir angų C5} , skirtų įrangos C2I> detalėms tvirtinti, yra nusklemptos.
19. Įrenginys pagal apibrėžties 1-18 p. , bes iskir iant is tuo, kad įrenginio C 1D viena kitai lygiagrečių lentynėlių C 4D pailginimai C7D tolsta vienas nuo kito su polinkiu, o atstumas tarp jų atitinka išorinį stiprinančiojo profilio C3!) išilginių šoninių sienelių C3aD dydį.
