[LT] Įrenginys grandininiam amonio polifosfatui gauti iš amonio ortofosfato ir fosforo pentoksido, naudojant amoniaką, susideda iš reaktoriaus su maišikliu, maišytuvu jo vidinėje kameroje ir iš vamzdžio pradinėms kietoms medžiagoms tiekti, vamzdžio amoniakui tiekti, vamzdžio dujoms šalinti, taip pat vamzdžio reakcijos produktams išleisti, kurie visi yra sujungti su vidine reaktoriaus kamera. Toliau reaktoriaus išleidžiamasis vamzdis yra sujungtas su maišytuvu. Išleidžiamajame vamzdyje yra įrengtas uždarymo įtaisas, kuris yra valdomas pagal reaktoriaus variklio srovės naudojimą.
[EN]
[0001] Šis išradimas skirtas įrenginiui mažai tirpiam vandenyje grandininiam amonio poli fosfatui gauti i S amonio ortofosfato ir fosforo pentoksido, naudojant dujinį amoniaką, susidedančiam iS reaktoriaus su maiSikliu, maišytuvu ir smulkintu vu jo vidinėje kameroje ir i S vamzdžio kietoms pradinėms medžiagoms tiekti, vamzdžio amoniakui tiekti, vamzdžio dujoms pasalinti, taip pat vamzdžio reakcijos produktui išleisti, kurie yra sujungti su reaktoriaus vidine k amer a.
[0002] IS patento DE - PS 3 978 175 yra žinomas mažai tirpaus vandenyje grandininio amonio poli fosfato gavimo bCidas, kuriuo ekvimoliniai amonio ortofosfato ir fosforo pentoksido kiekiai, naudojant amoniaką, reagavo temperatūroje nuo 170°C iki 350°C, nuolatos maiSant, minkant ir smulkinant, kai pirmoje stadijoje tešlos pavidalo reakcijos mišinys buvo sukamas santykinai mažais apsisukimais C 15 - 25 aps/min3 ir antroje stadijoje, susidarius labai dispersiSkam produktui, buvo sukamas didesniais apsisukimais C 49 - 64 aps/min) taip, kad produktas tapo tam tikro pavidalo pseudoskystu sluoksniu. Be to, tiekiamoms medžiagoms maišyti, minkyti ir smulkinti naudojamas reaktorius su maišytuvu. Maišytuvas turi dvi lygiagrečiai įtaisytas, apie savo ašį horizontaliai besisukančias, dvigub^s Z—formos mentis.
[0003] Trūkumas yra tas, kad, esant didelei mechaniniai apkrovai, reaktorius, įrengtas kaip maišytuvas, turi turėti stabilią konstrukciją. Dėl to vidinė kamera ir dvigubos Z-formos mentys turi būti padarytos i5 atsparaus dilimui legiruoto metalo. Dėl šių priežasčių aparatas yra labai brangus.
[0004] Netikėtai buvo pastebėta, kad toks brangus maišytuvas pirmoje amonio polifosfato gavimo stadijoje, būtent, amonio ortofosfatui ir fosforo pentoksidui maišyti, taip pat tešlos pavidalo masei minkyti yra būtinas, tačiau antroje stadijoje, tešlos pavidalo masei suirus ir susidarius biriam produktui, galima naudoti pigesnį maišytuvą.
[0005] Būtent, šis išradimas skirtas įrenginiui mažai tirpiam vandenyje grandininiam amonio polifosfatui gauti, susidedančiam iŠ reaktoriaus su maišikliu, maišytuvu ir smulkintuvu, kuriame reaktoriaus išleidžiamasis vamzdis yra sujungtas su maišytuvu, o išleidžiamajame vamzdyje yra išleidžiamasis įtaisas, kuris valdomas priklausomai nuo reaktoriaus variklio srovės naudojimo.
[0006] Išradime siūlomas įrenginys taip pat dar gali būti pasirinktinai sudarytas taip:
[0007] cD maišytuvas yra reaktorius, veikiantis pseudoskysto sluoksnio pagrindu,
[0008] eD tarp reaktoriaus ir maišytuvo medžiagų srauto kryptimi yra įrengtas rezervuaras,
[0009] hD kiekvieną kartą po reaktoriaus įkrovimo, kai reaktoriaus variklio diagramoje "srovės naudojimas - laikas" atsiranda antrasis pikas, atsidaro išleidžiamasis įtaisas, kuris po reaktoriaus ištuštėjimo - užsidaro.
[0010] įSradime siūlomame įrenginyje papildoma mechaninė energija yra reikalinga tam, kad maišytuve esančios teSlos pavidalo medžiagos virstų biriu produktu. Sis papildomas energijos poreikis stebimas maišytuvą varančio elektros variklio diagramoje "srovės naudojimas - laikas" kaip pikas, kuris naudojamas procesui reguliuoti.

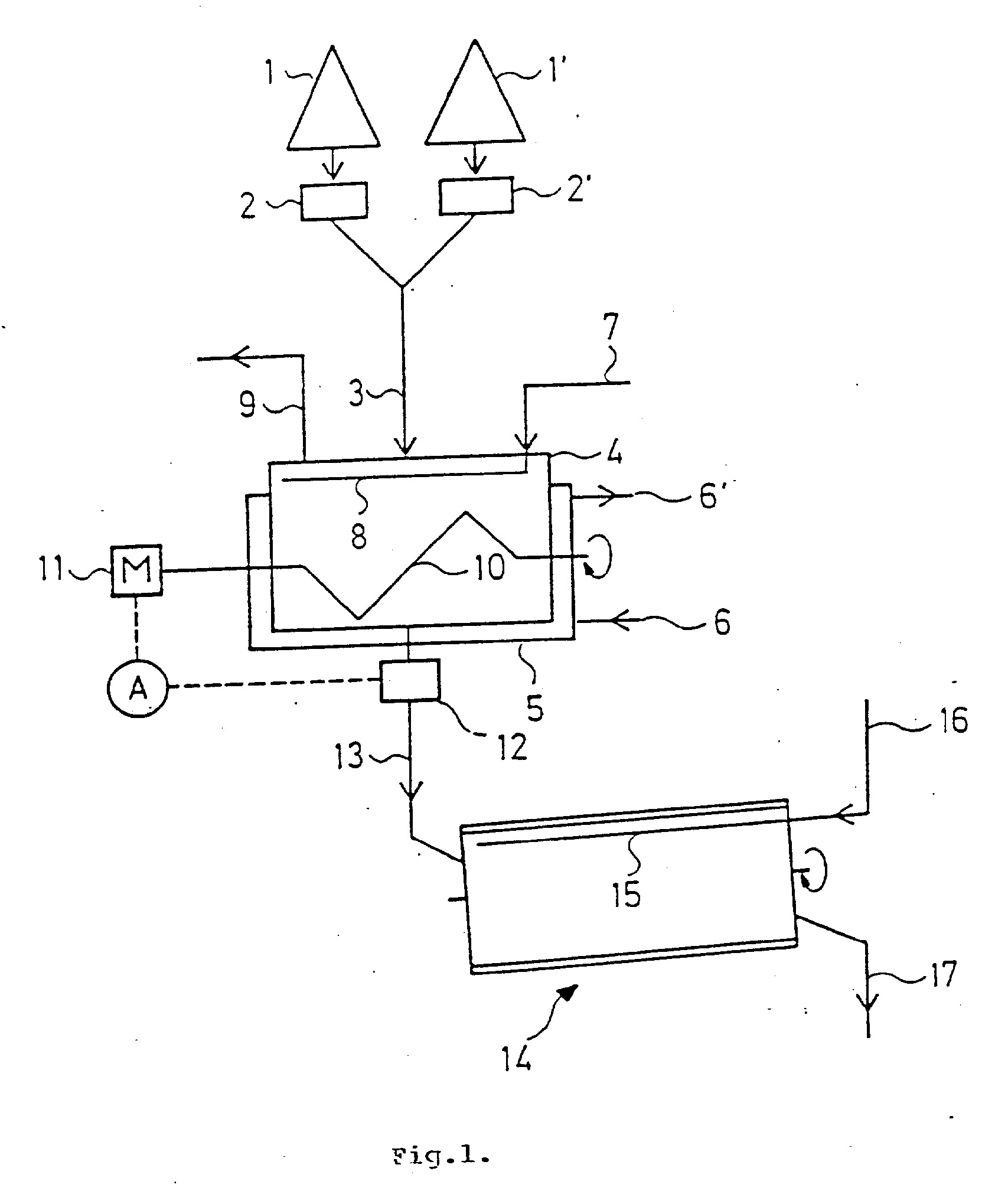

[0011] Pateiktuose brėžiniuose schemiškai pavaizduotas išradime siūlomas įrenginys. Juose parodyta: Fig. 1 - pats įrenginys Cpjūvis); Fig. 2 - reaktoriaus variklio M srovės naudojimo kitimo k r ei vė.
[0012] Kieta žaliava Camoni o ortofosfatas ir fosforo pentoksidasD iŠ saugyklos C 1, 1*3 per svarstykles C2, 2*3 įkrovimo vamzdžiu 3 paduodama į reaktorių 4. Reaktorius 4 susideda i S uždaros vonios, turinčios kaitinimo ertmę 5, antvamzdį C 6, 6'3 kaitinamai terpei tiekti arba išleisti. Per dujų tiekimo vamzdi 7 užpildomas amoniaku viršutinėje reaktoriaus 4 dalyje įrengtas pirmasis dujų skirstymo vamzdis 8. Amoniako perteklius gali bQti pasalintas vamzdžiu 9, skirtu naudotoms dujoms Salinti. Reaktoriuje 4 yra besisukantys aparatai 10, kurie yra pritvirtinti prie horizontaliosios aSies. Priklausomai nuo reaktoriaus 4 variklio 11 srovės naudojimo uždaromasis įtaisas valdomas tokiu badu, kad po antro srovės piko, pavaizduoto Fig. 2 strėle, atidaromas uždaromasis įtaisas 12. Uždaromasis įtaisas 12 yra išleidžiamajame vamzdyje 13, kuriuo sukamoji vamzdinė krosnis 14 sujungta su žemutine reaktoriaus 4 dalimi. Sukamojoje vamzdinėje krosnyje yra antrasis dujų skirstymo vamzdis 15, kuris per antrąjį vamzdį 16 dujoms tiekti užpildomas amoniaku. Sukamojoje vamzdinėje krosnyje dar yra numatytas išleidžiamasis vamzdis 17.
[0013] Kadangi sukamoji vamzdinė krosnis gali būti naudojama kaip lėkStinė džiovykla arba reaktorius, veikiantis pseudoskysto sluoksnio pagrindu, tik nepertrauki amai, tai reakcijos produktas, gautas reaktoriuje, įrengtame kaip maišytuvas, gali būti išleidžiamas tik su pertrūkiais, todėl tarp reaktoriaus ir sukamosios vamzdinės krosnies turi būti, brėžinyje nepavaizduotas, rezervuaras kaip tarpinė saugykla. Energetiniu požiūriu rezervuaras turi būti įrengtas kaip Šildomasis rezervuaras ir turi turėti įrangą aglomeratui smulkinti. Naudojant maišytuvą-apdorotuvą kaip maišytuvą, esant pertraukiamai gamybai, rezervuaras gali būti neber ei k ali ngas.

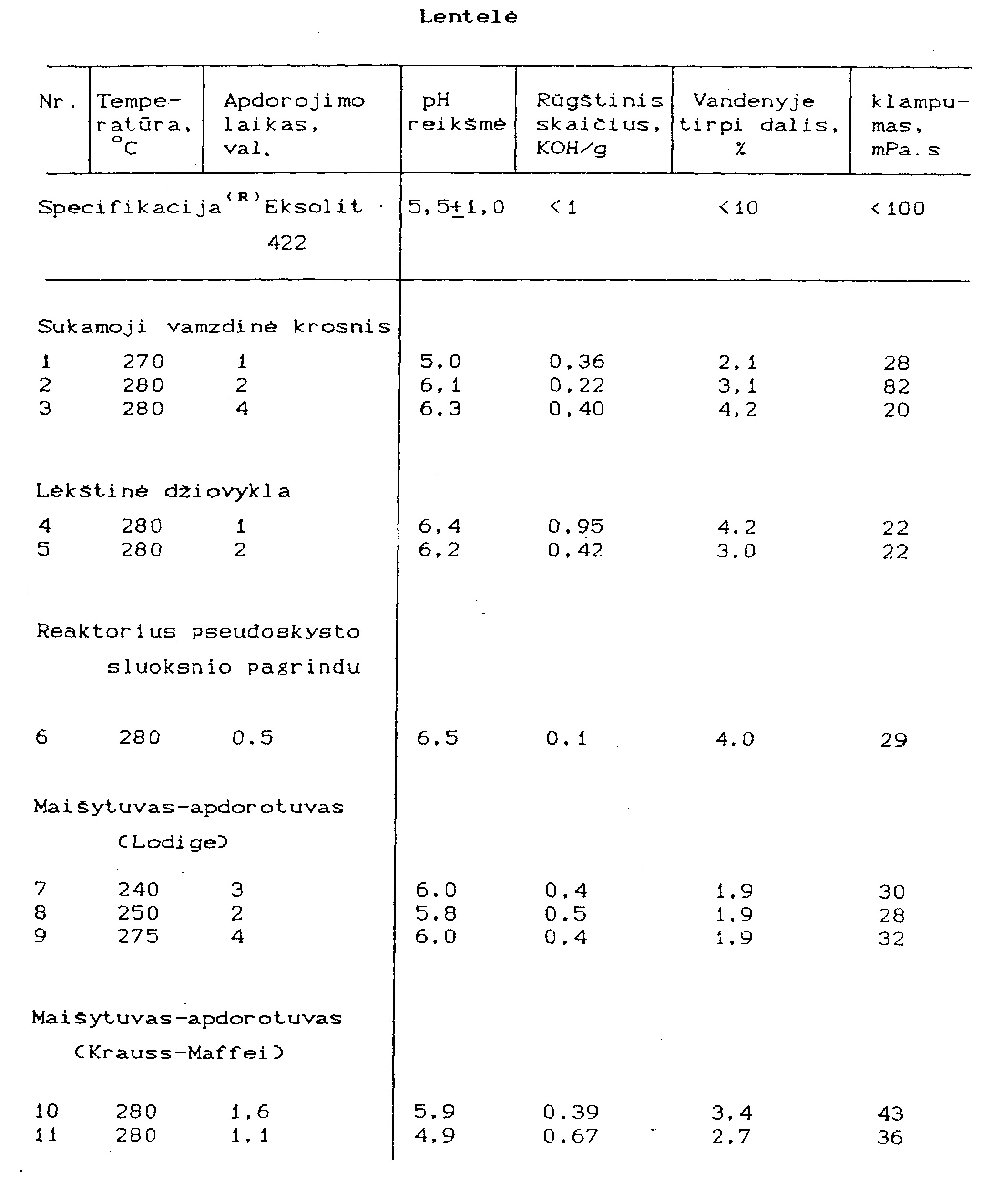

[0014] Lentelėje pateikti amonio poli fosfatai, gauti išradime siūlomu įrenginiu, bei jų cheminės ir rentgeninės analizės metodais nustatytos charakteristikos CpH-reikSmė, rūgštinis skaičius, tirpios vandenyje dalys, klampumas!) ir jie palyginti su Eksoli't'o 422 tipo specifikacija CHOECHST AG, Frankfurtas, 1989D.
1. Įrenginys mažai tirpiam vandenyje grandininiam amonio poli fosfatui gauti iS amonio ortofosfato ir fosforo pentoksido, naudojant amoniaką, susidedantis iš reaktoriaus su besisukančiu maiSikliu, maišytuvu ir smulkintuvu jo vidinėje kameroje ir iŠ vamzdžio kietoms pradinėms medžiagoms tiekti, vamzdžio dujoms Salinti, taip pat vamzdžio reakcijos produktams išleisti, kurie yra sujungti su reaktoriaus vidine kamera, besiskiriantis tuo, kad reaktoriaus C45 išleidžiamasis vamzdis C 13Z> yra sujungtas su maišytuvu C 145 ir turi uždaromąjį įtaisą C 125, valdomą pagal reaktoriaus C45 variklio C i 15 srovės naudojimą.
2. įrenginys pagal i punktą, besiskiriantis tuo, kad maišytuvas C 143 yra sukamoji vamzdinė krosnis.
3. Įrenginys pagal 1 punktą, besiskiriantis tuo, kad maiSytuvas C 14D yra lėkStinė džiovykla.
4. Įrenginys pagal 1 punktą, besiskiriantis tuo, kad maišytuvas C 14D yra' reaktorius, veikiantis pseudoskysto sluoksnio pagrindu.
5. Įrenginys pagal i punktą, besiskiriantis tuo, kad maišytuvas C 145 yra maišytuvas— apdorotuvas.
6. Įrenginys pagal bent vieną iS 1-5 punkty, besiskiriantis tuo, kad tarp reaktoriaus C45 ir maišytuvo C 145 yra įrengtas rezervuaras.
7. Įrenginys pagal 6 punktą, besiskiriantis tuo, kad rezervuaras yra Šildomasis rezervuaras.
8. Įrenginys pagal 6 arba 7 punktą, besiskiriantis tuo , kad rezervuaras turi įrangą aglomeratui smulkinti.
9. Įrenginys pagal bent vieną i S 1-8 punktų, besiskiriantis tuo, kad uždaromasis įtaisas C123 atidaromas kiekvieną kartą įkrovus reaktorių C 45 po antrojo piko reaktoriaus variklio C 113 "srovės naudojimo - laiko" diagramoje ir uždaromas, ištuštėjus reaktoriui C 43.
