[LT] Išradimas priklauso požeminių vamzdynų antikorozinės apsaugos įrengimams.@Katodinės apsaugos stotis susideda iš reguliuojamo pastovios srovės šaltinio, susidedančio iš simetrinio tiristoriaus su įtampos lygintuvu, rezistorium ir tiristoriaus valdymo kanalu, susidedančiu iš sulyginimo schemos, potencialo daviklio, prijungto prie sulyginimo schemos įėjimo, reguliuojamo atraminio įtampos šaltinio, prijungto prie kito sulyginimo schemos įėjimo, funkcinio keitiklio, valdomo fazės keitiklio, perjungiklio, impulsų generatoriaus, kurio išėjimas prijungtas prie perjungiklio. Impulsinis srovės transformatorius turi tris apvijas, pirminė apvija įjungta į perjungiklio maitinimo grandinę, viena antrinė apvija įjungta į apsaugotą grandinę, o kita per detektorių prijungta prie trečio sulyginimo schemosįėjimo, rezistorius įjungtas įtampos lygintuvo įėjime, o filtruojantis kondensatorius išėjime.
[EN] A cathodic-protection apparatus comprises a controllable constant current source including a symmetric thyristor with a voltage rectifier, a resistor, a pilot channel of the thyristor which consistsof an energy-level scheme, the sensing element of the potential connected to the input terminal of the energy-level scheme, a controllable reference-voltage source which is connected to the other input terminal of the energy-level scheme, a function converter, a controllable phase converter, a change-over switch, an@impulse generator which the output terminal of which is connected to the change-over switch. A pulse current transformer comprises three windings, the primary winding being connected to the feeder circuit of the change-over switch, the first secondary winding to the protected circuit, the another secondary winding by a detector to the third input terminal of the energy-level scheme, the resistor is connected to the input terminal of@the voltage rectifier, a filter condenser is connected to the output terminal of the voltage rectifier.
[0001] Išradimo paskirtis - požeminių metalinių konstrukcijų antikorozinė apsauga, panaudojant elektrochemijos metodą arba, konkrečiau, požeminių vamzdynų antikorozinę apsaugą.
[0002] Žinomas katodinės apsaugos įrenginys (TSRS a.l. Nr. 1090758), susidedantis iš reguliuojamo pastovios srovės šaltinio sukonstruoto simetrinio tiristoriaus pagrindu su srovės lygintuvu ir simetrinio tiristoriaus valdymo bloku, susidedančiu iš potencialo daliklio, funkcinio keitiklio, sulyginamojo prietaiso, kurį valdo impulsinis generatorius, perjungiklio, impulsinio transformatoriaus ir apsaugos grandinės. Šio įrenginio trūkumas - schemos sudėtingumas ir mažos katodinės saugos išėjimo įtampos reguliavimo ribos.
[0003] Siūlomo išradimo tikslas - pašalinti nurodytus trūkumus ir padidinti katodinės stoties patikimumą.
[0004] Tikslui pasiekti aukščiau minėtas įrenginys, susidedantis iš reguliuojamo pastovios srovės šaltinio, sukonstruoto simetrinio tiristoriaus pagrindu su srovės lygintuvu, rezistoriumi ir simetrinio tiristoriaus valdymo bloku, sulyginimo įrenginio, potencialo daliklio, prijungto prie vieno sulyginimo įrenginio įėjimo, reguliuojamo atraminės įtampos šaltinio, prijungto prie antro sulyginimo įrenginio įėjimo, valdymo fazės postūmio įrenginio, funkcionalinio keitiklio, perjungiklio, impulsinio generatoriaus, kurio išėjimas prijungiamas prie perjungiklio įėjimo, impulsinio srovės transformatoriaus su detektoriumi ir filtruojančiu kondensatoriumi, impulsinis srovės transformatorius gaminamas su trimis apvijomis, kurių pirmoji įjungiama į perjungiklio grandinę, viena iš antrinių apvijų prijungiama prie saugojamos grandinės, o kita antrinė apvija per detektorių prijungiama prie trečio sulyginimo įrenginio įėjimo, tuo pačiu rezistorius prijungiamas įėjime, o filtruojantis kondensatorius lygintuvo išėjime.

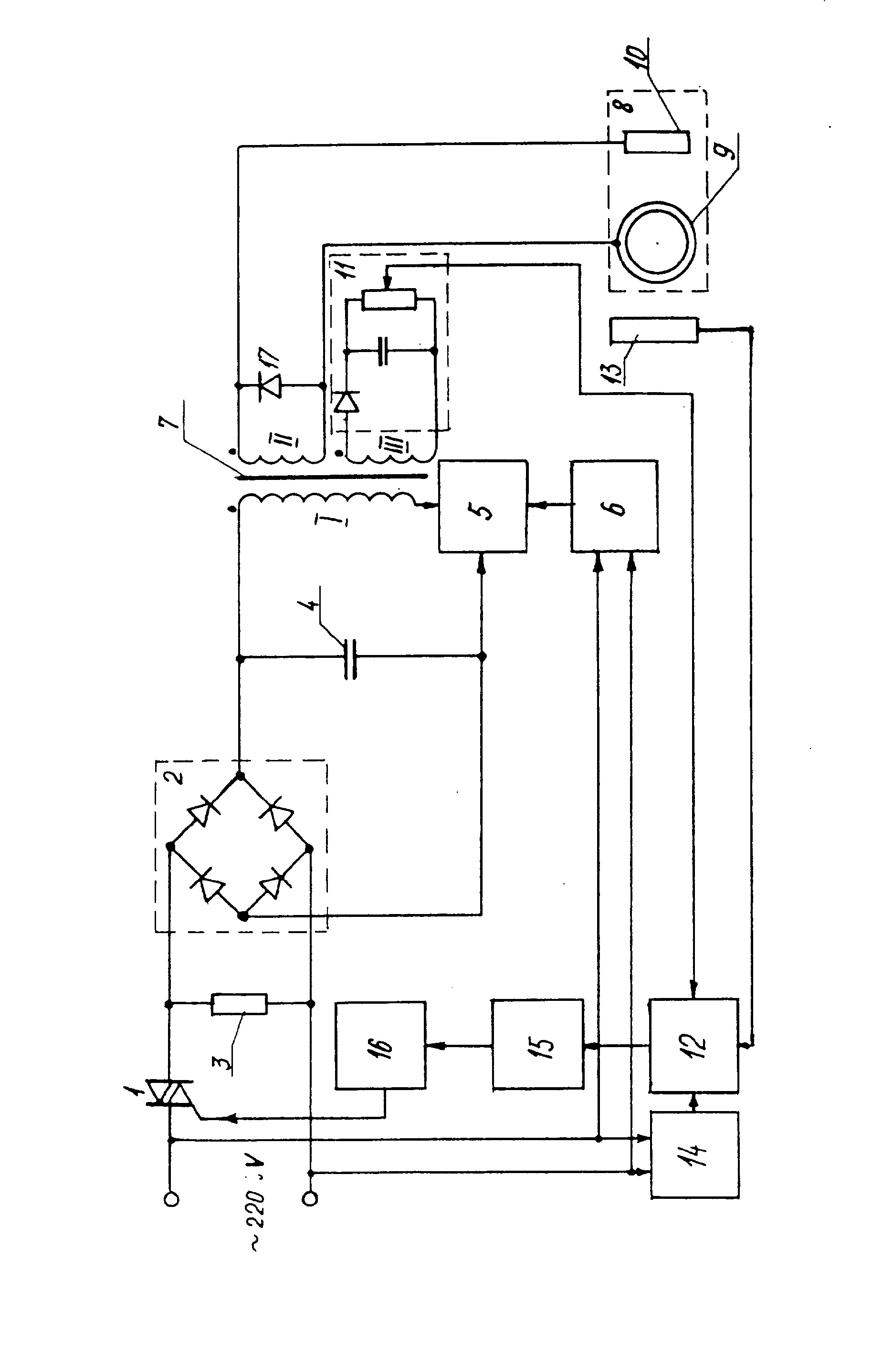

[0005] Siūloma katodinė saugos stotis susideda iš simetrinio tiristoriaus 1, įjungto į kintamos srovės grandinę, lygintuvo 2, surenkamo iš diodų, rezistoriaus 3, palaikančio tiristoriaus paleidimo srovę, filtruojančio kondensatoriaus 4, perjungiklio 5, kurio įėjimas prijungtas prie generatoriaus 6 išėjimo, impulsinio srovės transformatoriaus 7, kurio pirmoji apvija įjungta į perjungiklio maitinimo grandinę, antroji apvija prijungiama prie saugojamos grandinės 8, susidedančios iš vamzdyno 9 ir anodinio įžeminimo gnybto 10, o trečia apvija per detektorių 11 prijungiama prie trečio sulyginimo įrenginio 12 įėjimo, kurio pirmas įėjimas prijungtas prie potencialo daliklio 13, reguliuojamo atraminės įtampos šaltinio, kurio išėjimas prijungiamas prie antro sulyginimo įrenginio įėjimo. Funkcinio keitiklio 15, kurio išėjimas prijungiamas prie valdomo fazės postūmio įrenginio įėjimo 16, o įėjimas prie sulyginimo įrenginio 12 išėjimo, valdomo fazės postūmio įrenginio 16 išėjimas prijungiamas prie simetrinio tiristoriaus 1 valdymo elektrodo rezistoriaus.
[0006] Kintama 220 V įtampa prijungiama prie reguliuojamo pastovios srovės šaltinio, sukonstruoto pagal simetrinio tiristoriaus su diodiniu lygintuvu schemą. Išlyginta ir nufiltruota kondensatoriumi įtampa per pirmąją impulsinio transformatoriaus apviją prisijungia prie perjungiklio 5, kuris valdomas impulsais iš impulsinio generatoriaus 6, dėl to antroje ir trečioje impulsinio transformatoriaus apvijoje indukuojasi impulsinė įtampa. Impulsinė įtampa nuo antros apvijos prisijungia prie saugojamos grandinės, susidedančios iš vamzdyno ir anodinio įžeminimo gnybto. Trečios apvijos įtampa per detektorių prisijungia prie sulyginimo įrenginio trečio įėjimo, garantuodama išėjimo įtampos stabilizavimą (saugos srovė). Katodinės saugos režimas (saugos srovės amplitudė arba potencialas) nustatomas simetrinio tiristoriaus valdymo bloku, susidedančiu iš valdomo fazės postūmio įrenginio 16, funkcinio keitiklio 15, sulyginimo įrenginio 16, reguliuojamo atraminės įtampos šaltinio 14 ir potencialo daliklio 13. Saugos potencialo kitimas keičia simetrinio tiristoriaus atidarymo kampo dydį, tai savo ruožtu keičia antros impulsinio transformatoriaus apvijos srovės amplitudę ir atitinkamai vamzdyno saugos srovę (potencialą).

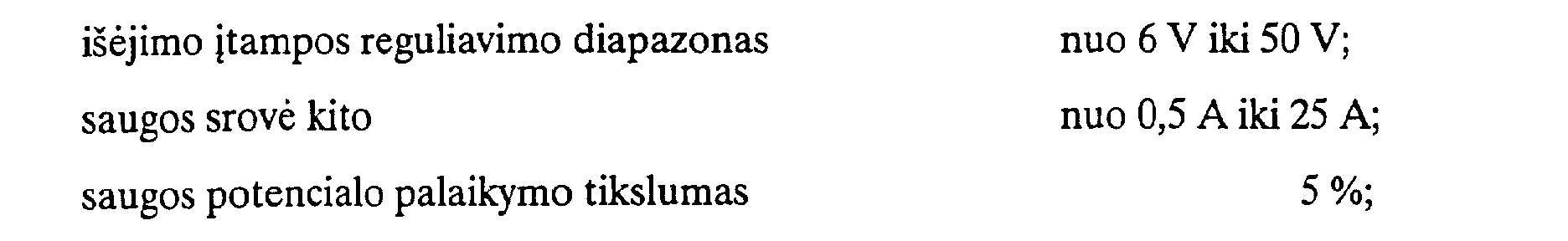

[0007] Gauti tokie katodinės saugos stoties parametrai:
[0008] elektros energijos nuostoliai palyginus su nuolatinės srovės stotimis sumažėjo 3 kartus.
[0009] Tokios katodinės stoties panaudojimas sumažina gaminamų stočių nomenklatūrą pagal naudojamus galingumus, t.y. pagerins katodinių stočių unifikavimo koeficientą.
Katodinės saugos stotis, susidedanti iš simetrinio tiristoriaus (1), įjungto į kintamos srovės grandinę, lygintuvo (2), surenkamo iš diodų, rezistoriaus (3), palaikančio tiristoriaus paleidimo srovę, filtruojančio kondensatoriaus (4), perjungiklio (5), kurio įėjimas prijungtas prie generatoriaus (6) išėjimo, impulsinio srovės transformatoriaus (7), kurio pirmoji apvija įjungta į perjungiklio maitinimo grandinę, antroji apvija prijungta prie saugojamos grandinės (8), susidedančios iš vamzdyno (9) ir anodinio įžeminimo gnybto (10), o trečia apvija per detektorių (11) prijungta prie trečio sulyginimo įrenginio (12) įėjimo, kurio pirmas įėjimas prijungtas prie potencialo daliklio (13), reguliuojamo atraminės įtampos šaltinio, kurio išėjimas prijungtas prie antro sulyginimo įrenginio įėjimo, funkcinio keitiklio (15), kurio išėjimas prijungtas prie valdomo fazės postūmio įrenginio įėjimo (16), įėjimas prie sulyginimo įrenginio (12) išėjimo, valdomo fazės postūmio įrenginio (16) išėjimas prijungtas prie simetrinio tiristoriaus (1) valdymo elektrodo rezistoriaus, besiskirianti tuo, kad ji papildyta detektoriumi ir filtruojančiu kondensatoriumi, impulsinis srovės transformatorius pagamintas su trim apvijomis, kurių pirmoji įjungta į perjungiklio grandinę, viena iš antrinių apvijų prijungta prie saugojamos grandinės, o kita antrinė apvija per detektorių prijungta prie trečio sulyginimo įrenginio įėjimo, tuo pačiu rezistorius prijungtas įėjime, o filtruojantis kondensatorius - lygintuvo išėjime.
