[LT] Išradimas susijęs su reklauzeriu, sudarytu iš vakuuminio išjungėjo, kurio kontaktai yra srovės įvadai, o taip pat iš praeinančios srovės transformatorių, užtvirtintų ant anksčiau minėtų srovės įvadų.Visi išvardinti komponentai padengti polimerine izoliacija, kuri apgaubta metaliniu korpusu, užtvirtintu ant srovės įvadų izoliacijos. Kadangi visos srovei laidžios dalys yra izoliuotos, korpuso hermetiškumo pažeidimas neturi įtakos aparato darbui.@Srovės įvadai su izoliuotais laidais yra sujungti spyruokliuojančių gnybtų pagalba ir apsaugoti atsparia atmosferos poveikiui izoliacija.@Apatinė korpuso dalis atlikta iš atsparaus atmosferos poveikiui, neperšaunamo LEXAN tipo stiklo. Tai leidžia aiškiai matyti išjungėjo padėties indikatorių ir vizualiai kontroliuoti vakuuminio išjungėjo darbą.
[EN] The present invention relates to arecloser that comprises a vacuum switch having its contacts in the shape of current inputs as well as transmission-type transformers connected to said current inputs. These components are all coated with a polymeric isolation material which is covered by a metallic protection casing attached to the isolation of the current inputs. All conductive parts are isolated so that a loss in the casing tightness has no incidence on the operation capacity of the apparatus. The current inputs are connected to isolated conductors by collet clamps and protected by an atmosphere-resistant resin-based isolation. The lower part of the casing is made of an atmosphere-resistant semi-unbreakable glass of the Lexan type so that the position indicator of the switch remains clearly visible and that the operation of the vacum switch can be visually monitored.
[0001] Išradimas susijęs su elektrotechnika, o būtent su komutacine technika ir skirtas elektros perdavimo oro linijų komutacijai ir automatinio atjungimo režimų realizavimui, automatiniam pakartotiniam įjungimui, sekcionavimui ir pan.
[0002] Yra žinomi automatiniai oro linijų išjungėjai - reklauzeriai , turintys vakuuminį išjungėją, srovės transformatorius, srovės įvadus, apsauginį korpusą, užpildytą oru, kaip aprašyta K. H. JJopouiee. 3Kcruiyamaiaw komtui eKmnbix pacnpedenumenbHbix ycmpoūcme 6- 220 kB. M., SnepsocimoMiisdam. 1987, arba eledujomis ( sieros heksafloridu), kaip aprašyta Pole Mounted Auto- Isolciting Reclosr, GEO ALSTOM T@. D. 1996.
[0003] Tokių techninių sprendimų trūkumai yra : pirmu atveju - dideli gabaritai, kuriuos sąlygoja izoliaciniai atstumai ore, antru atveju - padidinti reikalavimai korpuso hermetiškumui ir sudėtinga gamybos technologija.
[0004] Siūlomo išradimo techninį efektą sudaro padidintas įrenginio / reklauzerio / patikimumas kartu su galimais minimaliais gabaritais ir padidintas ekonominis efektas dėka sumažintų gamybos kaštų.
[0005] IŠRADIMO ESMĖ
[0006] Išradimo esmę sudaro tai, kad vakuuminis išjungėjas su vakuuminėmis kameromis , traukos izoliatoriais, lanksčiais srovės ėmikliais, srovės transformatoriais ir kontaktiniais išvadais, atliktais bušingų / srovės įvadų / pavidalo yra įdėtas į vientisą izoliacinį korpusą, savo apatinėje dalyje turintį permatomą langą vizualinei kontrolei. Bušingų konstrukcija gali būti tokia, kad prijungimo momentu jų viduje įdedami ir ten užtvirtinami izoliuoti laidai, tokiu būdu užtikrinant būtiną kontaktą su išjungėjo išvadais. Tokiu būdu laido izoliacija tampa bušingo izoliacijos sudėtine dalimi. Kaip išjungėją labiausiai tinka naudoti serijos TEL vakuuminį išjungėją su pofazinėmis elektromagnetinėmis pavaromis, turinčiomis kontaktų uždaros padėties magnetinį spragtuką.

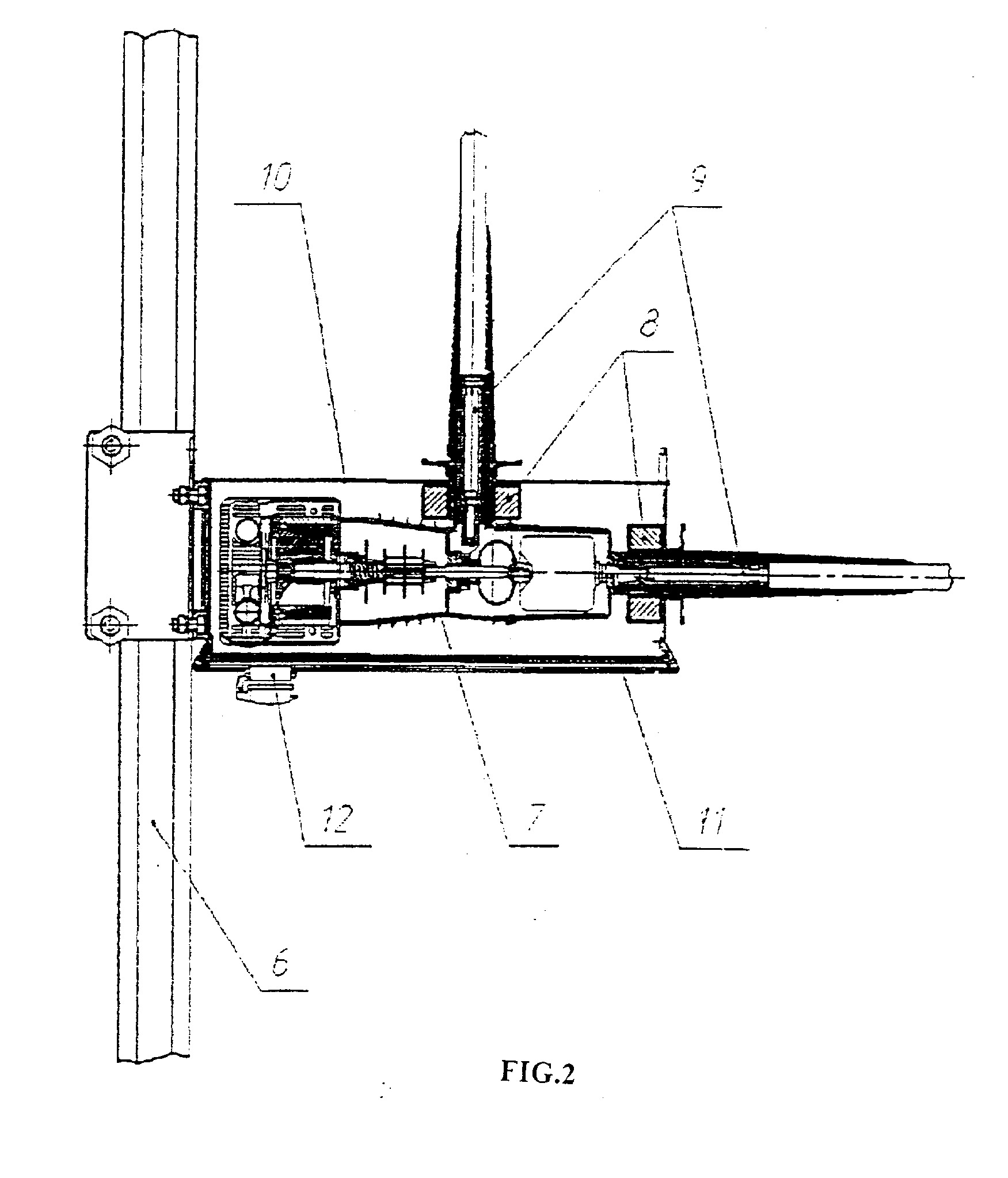

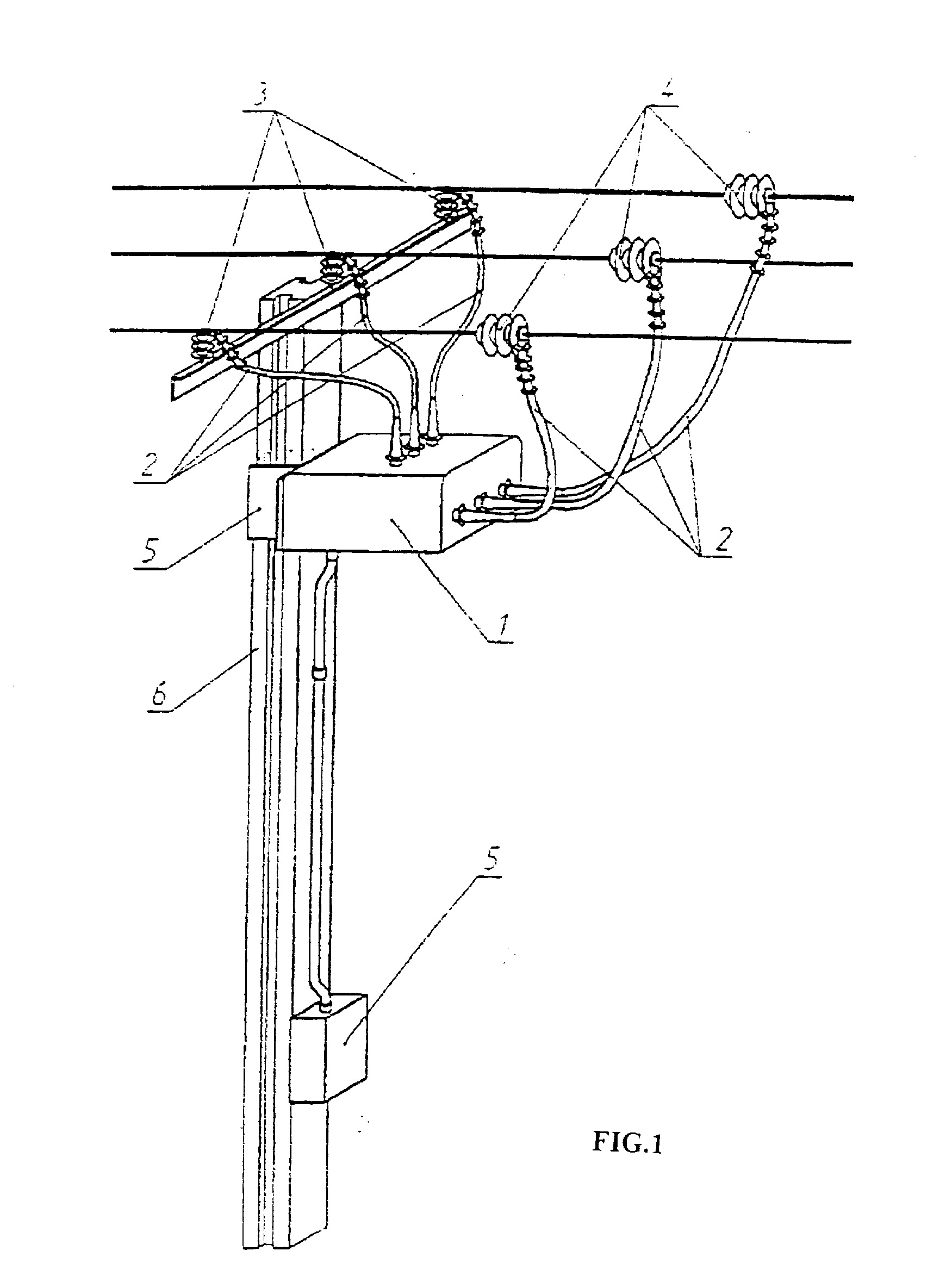

[0007] Fig. 1 - parodytas bendras reklauzerio vaizdas ir paaiškintas jo prijungimo oro linijoje būdas. Fig. 2 - parodytas tas pats reklauzeris pjūvyje per vieno iš vakuuminio išjungėjo modulio ašį.
[0008] Fig.l parodytas reklauzeris 1 - serijos TEL oro linijų automatinis išjungėjas su izoliuotais jungiamaisiais laidais 2 , atraminiais izoliatoriais 3, pakabinamais izoliatoriais 4, valdymo bloku 5, užtvirtintu ant stulpo 6. Fig. 2 parodytas reklauzerio 1 pjūvis per vieno iš vakuuminio išjungėjo 7 modulio ašį, kuris sumontuotas ant stulpo 6. Reklauzeris 1 turi srovės transformatorių 8, bušingus 9 / srovės įvadus/ , korpusą 10, neprašaunamą stiklą 11 Lexan tipo ir išardomą sujungimą 12 su valdymo bloku 5.
[0009] Įrengimas veikia tuo būdu: reklauzeris 1 montuojamas ant oro linijos atramos ir prijungiamas lygiagrečiai išsišakojimui, kurį sudaro pakabinami izoliatoriai 4.
[0010] Manipuliuojant vakuuminiu išjungėju 7 užsidaro arba atsidaro grandinė tarp bušingų 9. Šis manipuliavimas vyksta pagal valdymo bloko 5 komandą, kurią jis gamina pagal srovės transformatorių 8 signalą, kuris atitinka būtinas apsaugos ir automatikos funkcijas.
1. Reklauzeris - serijos TEL oro linijų automatinis išjungėjas, sudarytas iš vakuuminio išjungėjo, srovės transformatorių, bušingų ir apsauginio korpuso, besiskiriantis tuo, kad vakuuminis išjungėjas su vakuuminėmis kameromis, traukos izoliatoriais, lanksčiais srovės ėmikliais, srovės transformatoriais ir kontaktiniais išvadais, kurie yra bušingų pavidalo, įdėtas į vientisą izoliacinį korpusą, virš kurio yra apsauginis korpusas, kuris savo apatinėje dalyje turi permatomą langą, skirtą vizualinei kontrolei.
2.Reklauzeris pagal 1 punktą besiskiriantis tuo, kad prijungtų prie jo laidų izoliacija yra sudėtinė dalis bušingų izoliacijos.
3. Reklauzeris pagal 1 punktą besiskiriantis tuo, kad vakuuminis išjungėjas yra serijos TEL vakuuminis išjungėjas su pofazinėmis elektromagnetinėmis pavaromis, turinčiomis kontaktų uždaros padėties magnetinį spragtuką.
