[LT] Išradimas priklauso statybos sričiai ir gali būti naudojamas stogų dengimui.@Stogo dangos elementą sudaro stačiakampio formos metalinė plokštė (1), kurios apatinė briauna turi asimetrinį išsikišimą (2), užsibaigiantį užlinkusiomis į vidinę pusę tvirtinimo juostomis (3). Viršutinėjė dalyje yra įstrižai nukreiptos tvirtinimo kilpos (4), o virš jų skylės vinims (5). Plokštės šoniniai kraštai išlenkti į viršų suformuojant pusapskritimines briaunas (6). Kairioji briauna užsibaigia užlinkusiu į apačią prailgintu elementu (7), kuris skirtas sandaresniam plokštelių šonų sujungimui.@Stogo dangos elementai klojami vertikaliomis eilėmis iš apačios į viršų pradedant nuo apatiniojo kairiojo krašto ir kitos eilės dešiniąją plokštelę užneriant ant šalia esančios kairiosios plokštės dešiniosios briaunos taip, kad viršutinioji plokštelė prailgintąja dalimi sandariai priglustų prie apatiniosios plokštelės.
[EN] The invention relates to building field and may be used for roofing. A roofing element consists of a metallic plate (1) in a form of a rectangle the lower edge of which has an asymmetric projection (2) ending with fastening bands (3) bent into the inside. Fastening loops (4) turned diagonally and hollows for nails over them are located in the top part of the plate (1). The side edges of the plate are turned up by forming semicircle edges (9). The left edge ends with a turned down prolonged element (7) that is intended for more hermetic connecting of the plate sides. The roofing elements are laid in vertical rows from bottom to top by starting at the lower left edge and putting the right plate of the next row on the edge of the adjacent left plate so that the upper plate tightly presses to the lower plate by the extended part.
[0001] Išradimas priklauso statybos sričiai ir gali būti naudojamas įvairios paskirties pastatų stogų dengimui.
[0002] Yra žinomi stogų dengimo būdai dažniausiai panaudojant stačiakampio formos skardos lakštus,juos prikalant.
[0003] Stogo dangos hermetiškumas padidinamas ant gegnių pa-klojant ruberoido ar panašios medžiagos sluoksnį.
[0004] Žinomos plokštės stogo dengimui,viename gale turinčios iškilimus,o kitame atitinkančius šiuos iškilimus griovelius. Plokštės sujungiamos jas sukabinant( US patentas 3935682,
[0005] E 04 D 3/363,publ.1976).Šios konstrukcijos stogo dangos elemento pagrindinis trūkumas - sudėtinga iškilimų ir griove-
[0006] lių konfigūracija.Gretutinius elementus sujungiant susidaro vertikalūs plyšiai,kuriuos būtina užpildyti tampria izolia-cine medžiaga.Tai susiję su papildomomis išlaidomis.
[0007] Artimiausias žinomas techninis sprendimas - stogo dangos elementas,sudarytas iš plokštelės,kuri pagaminta iš me-talo .Plokštelės šonuose yra žemyn nulenkti krašteliai.Ji tu-
[0008] ri papildomą konstrukcinį elementą,kurio viename šone yra iškyša,o kitame šone esantys kraštai nulenkti į priešingą
[0009] pusę (SU patentas 860713 ,E 04 D 3/00,publ.19 80).Plokštės konfigūracija sudėtinga.Papildomas konstrukcinis elementas, sudarantis apie ketvirtadalį plokštės ploto,dengiant paki-šamas po gretutiniais elementais,todėl sunaudojama daugiau žaliavos.Plokštės tvirtinamos vinimis keliose vietose.Stogo paviršius yra banguotas ir priežiūra sudėtinga.
[0010] išradimo uždavinys yra tokio metalinio stogo dangos elemento sukūrimas,kurio gamybai būtų sunaudojamas mažes-
[0011] nis negu žinomiems elementams žaliavos kiekis,dengimo būdas būtų nesudėtingas ir garantuotų geras eksploatacines savybes.
[0012] Išradimo esnė yra tai,kad žinomame metaliniame stogo dangos elemente iš plokštelės su atlenktais kraštais,ši plokštelė yra stačiakampio formos,jos apatinė briauna turi asimetrinį smailėjantį išsikišimą,užsibaigiantį užlenktomis į vidinę pusę tvirtinimo juostomis,o viršutinėje plokštelės dalyje yra įstrižai nukreiptos tvirtinimui skirtos kilpos
[0013] ar kilpa,kurių pakrypimo kampai sutapatinti su tvirtinimo juostų pakrypimo kampais,virš kilpų, yra dvi skylės vinims,
[0014] be to, prie abiejų šoninių kraštinių plokštelė yra išlenkta į viršų per visą jos ilgį suformuojant pusapskritimines sujungimo briaunas, o kairiosios šoninės briaunos apačioje yra glaudesniam šoniniam sujungimui skirtas prailginimas
[0015] 1-5 figūrose pateikti išradimą iliustruojantys vaizdai.

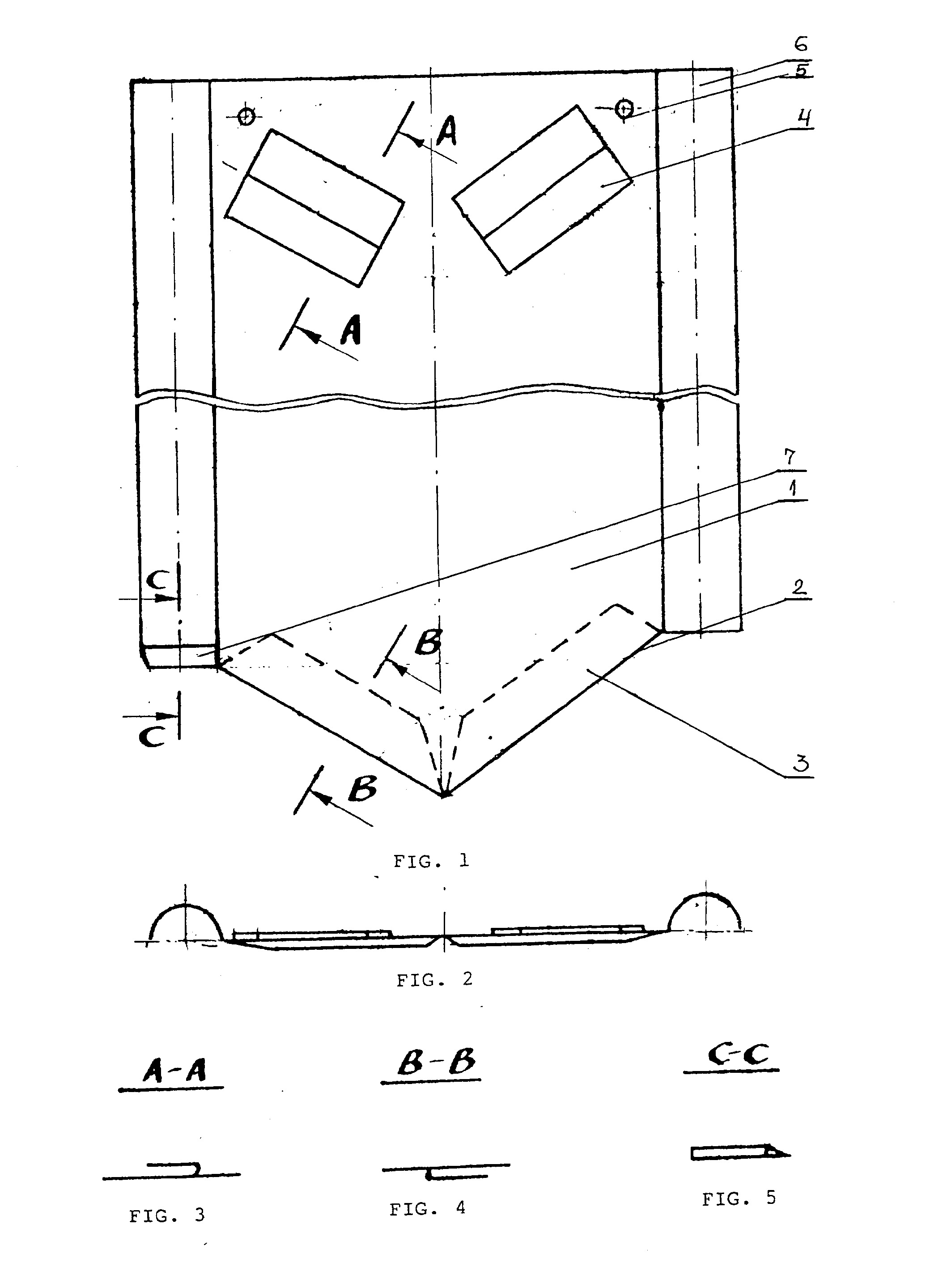

[0016] Fig. I metalinį stogo dangos elementą sudaro stačiakampio formos skardinė plokštelė l,kurios. apatinė briauna turi asi-mertinį trikampio formos išsikišimą 2,užsibaigiantį užlinku-siomis į vidinę pusę tvirtinimo juostomis 3,išryškintomis fig. 4.Viršutinėje plokštelės dalyje yra dvi įstrižai nukreiptos tvirtinimui skirtos kilpos 4,kurios matomos ir fig.3. Tvirtinimo kilpų pasvirimo kampai sutampa su tvirtinimo juos-tų 3 pasvirimo kampais.Virš šių kilpų yra dvi skylės vinims 5.Prie abiejų šoninių kraštinių plokštelė yra išlenkta į viršų per visą jos ilgį suformuojant pusapskritimines briaunas 6.Ši detalė išryškinta fig.2.Šios briaunos skirtos tvirti-namų plokštelių šonų sujungimui sandariai jas suneriant.Kairioji plokštės briauna 6 apačioje užsibaigia prailgintu elementu 7.Fig. 5 matosi,kad jis yra užlenktas į apačią ir tar-nauja sandaresniam plokštelių šonų su jungimui.Kadangi dėl prailginto elemento 7 ši briauna yra. Ilgesnė už dešiniąją, to-dėl apatinėje plokštelės dalyje esančio trikampio formos iš-sikišimo kraštinės 3 yra pasvirusios ašinės linijos atžvil-giu nevienodais kampais ir šis išsikišimas yra asimetrinis. Tokikais pat kampais nukreiptos kabinimo kilpos 4.
[0017] Stogo dangos elemento matmenys parinkti taip,kad būtų ekonomiškai naudojama žaliava.Pavyzdziui,gaminant stogo dangos elementus iš skardos lakštų pagal GOST-ą 14918-80 "Plo-nalakščiai valcuotieji gaminiai su kristalizacijos raštu" parenkami matmenys 1000x2000 mm.Paruošiamos 250x400 mm iš-klotinės,iš kurių štampuojamos patentuojamos detalės.Jų mat-
[0018] Metaliniai stogo dangos elementai naudojami šiuo būdu.Stogo dangos elementai klojami vertikaliomis linijomis iš apačios į viršų,pradedant nuo apatiniojo kairiojo kraš-to ir sekančiosios eilės dešiniąją plokštelę užneriant ant šalia esančios kairiosios ploštelės dešiniosios briaunos taip,kad viršutinioji plokštelė prailginimu sandariai pri-glustų prie apatiniosios plokštelės.
[0019] Stogas grebestuojamas dvigubo pjovimo lentomis elemento aukščio žingsniu.Kairiajame apatiniame stogo krašte lai-kinai pritvirtinama pirmoji plokštelė.Prie stogo kraigo len-gvai pritvirtinama viršutinioji plokštelė.Tarp jų įtempia-ma virvute krypties žymėjimui.Apatinė plokštelė pastoviai prikalama dviem vinimis.Sekanti plokštė tvirtinimo juostomis užkabinama už apatiniosios kilpų ir prikalama .Plokštė sukonstruota taip,kad viršutinioji: smailėjančio išsikišimo dalimi uždengtų apatinėje plokštelėje esančias vinių kali-mo vietas ir apsaugotų stogo dangą nuo vandens,galinčio patekti per įtvirtinimo skylutes.Baigus pirmąją eilę kloti, viršutinioji plokštelė pritvirtinama pastoviai.Sekančios plokštelių eilės klojamos nuo apačios į viršų analogiškai. Dešinioji plokštelė užnšriama ant šalia esančios kairiosios plokštelės dešiniosios briaunos taip,kad viršutiniosios kairysis išlinkimas uždengtų kairiosios plokštelės dešinį-jį šoną iš viršaus ir prailgintąja dalimi sandariai priglus-tų prie apatinės plokštelės.
[0020] Dengiant stogą patentuojamais elementais ir būdu danga yra sandari.Nereikia kloti ruberoido ar panašios medžia-gos sluoksnio.Plokštelės tvirtinimui pakanka dviejų vinių. Tvirtinant žinomos konstrukcijos stačiakampę plokštę rei-kia bent keturių vinių.Vidutiniško didumo namo stogo danga yra apie 200 m 7 .Lyginant su baziniu - stogo dengimo bu—du stačiakampiais cinkuotos skardos lakštais- sutaupomi vinys (5 kgx5 Lt=25 Lt), ruberoidas,kurio nereikia (200m2xjt2x3Lt= 720 Lt) ir mediniai tašeliai(2 m2x 400 Lt=800 lt). Paskaičiuota žaliavų ekonomija 200 m^ stogui yra 1500 Lt.
1.Metalinis stogo dangos elementas iš plokštelės su atlenktais kraštais, besiskiriantis tuo, kad ši plokštelė yra stačiakampio formos,jos apatinė briauna turi asimetrinį išsikišimą,užsibaigiantį užlenktomis į vidinę pusą tvirtinimo juostomis,o viršutinėje plokšte-lės dalyje yra įstrižai nukreiptos tvirtinimui skirtos kilpos ar kilpa,kurių pakrypimo kampai sutapatinti su tvirtinimo juostų pakrypimo kampais,virš kilpų yra dvi skylės vinims,be to, prie abiejų šoninių kraštinių plokštelė yra išlenkta į viršų per visą jos ilgį suformuojant pusapskritimines sujungimo briaunas,o kairiosios šoninės briaunos apačioje yra glaudesniam šoniniam sujungimui skirtas prailginimas su užlenkimu.
2. Metalinio stogo dangos elemento pagal 1 punktą panaudojimo būdas, besiskiriantis tuo,kad stogo dangos elementus kloja vertikaliomis eilėmis iš apa-čios į viršų,pradedant nuo apatiniojo kairiojo krašto ir kitos eilės dešiniąją plokštelę užnėriant ant šalia esančios kairiosios plokštelės dešiniosios briaunos taip, kad viršutinė plokštelė prailgintąja dalimi sandariai pri-siglaudžia prie apatinės plokštelės.
