[LT] Išradimas priklauso energetikos ir ryšių sritims.@Kabelinės magistralės įrenginys su mažiausiai vienu pagamintu iš termoplastinės plastmasės kabelinės magistralės vamzdžiu, kuriame yra apvalaus skerspjūvio kabelių kanalas, turintis vidinėje sienelėje tarpusavy lygiagrečias slydimo briaunas. Slydimo briaunos sudaro slydimo sritį su kintančio kilimo kampo sriegio pavidalo slydimo briaunomis, kurioskanalo vidinės sienelės išklotinėje išdėstytos kaip bangų serija. Bangų serijos bangų ilgis yra nuo 80 iki 160 cm. Bangų amplitudė yra mažesnė nei kabelių kanalo vidinio perimetro ketvirtadalis.
[EN]
[0001] Išradimas liečia kabelinės magistralės įrenginį su mažiausiai vienu iš termoplastlnės plastmasės pagamintu vamzdžiu, turinčiu apvalaus ' skerspjūvio . kabelių kanalą-ir kanalo vidinę" s.ienelę su tarpusavyje lygiagrečiai einančiomis slydimo briaunomis, sudarančiomis slydimo sritį su kintančio kilimo kampo sriegio pavidalo slydimo briaunomis, išdėstytomis .kanalo vidinės sienelės išklotinėje kaip bangų ' serija. Kabelines magistralės įrenginio sąvoka reiškia' ne tik pavienius kabelinės magistralės vamzdžius (plg. DE.3529 541 Al), bet ir kabelinės magistralės vamzdžių agregatą ( plg- DE 3217401 Al)'. Tiek atskirame vamzdyje, tiek vamzdžiuose, įeinančiuose į įrenginį gali būti atskiras kabelis ar jų pluoštas, įvestas įstumiant ar traukiant. Suprantama, kad' kabeliu vadinamas ne tik paprastas ryšių kabelis, bet ir paprastas pašto.kabelis, taip pat energijos tiekimo kabelis.
[0002] Žinomame iš išradimo DE-GM 90 14 571 kabelinės
[0003] • magistralės ■ įrenginyje bangų serijos bangų ilg'is parenkamas laisvai.' Tas -pat ' galioja" ir bangų amplitudei. Neatmetama, kad slydimo briaunos gali būti išdėstytos išilgai daugelio pilnų sraigtinės linijos vijų priešingų, t.y. kairio ir dešinio sukimo, krypčių. Tuo tarpu, kai kituose žinomuose kabelinės magistralės įrenginiuose ir kabelių vamzdžiuose, turinčiuose per visą ilgį sriegio su pastoviu kilimo kampu pavidalo. slydimo briaunas (DE: 3529 541A1), atsiranda veikiančios stabdančiai, trukdančios kabelio įtraūkimą ar įstūmimą sukimo jėgos, kurios žymiai sumažinamos panaudojant žinomas anksčiau paminėtas priemones -su kaip bangų serija išdėstytomis slydimo briaunomis . (DE-GM 90 14 571) ,į Nepaisant to, tiesinės įtraukimo ar • įstūmimo jėgos dar yra mažintinos.'
[0004] Šio išradimo tikslas - sukurti kabelinės magistralės
[0005] įrenginį, kuriame ne tik galėtume' nepaisyti trukdančio sukimo jėgų poveikio, bet ir iki minimumo sumažintume aprašytąsias tiesines įtraukimo jėgas.
[0006] Išradime šis uždavinys sprendžiamas taip, kad bangų ■ serijos bangų ilgis yra ribose tarp 80 cm ir 160 cm ir #bangų amplitudė -yra- mažesnė nei ketvirtis - kabelių, kanalo vidinio perimetro.
[0007] Išradimo teorija atskiromis detalėmis gali būti įvairiais' būdais--realizuota. Taip . slydimo briaunų aukštis turi būti virš 0,1 mm geriau, jei jis ribose tarp 0,3 ir 0,5 mm. Tarp slydimo briaunų, aišku, yra įdubimai arba grioveliai. Slydimo briaunos gali būti suformuotos arba uždėtos. Tinkamiausioje išradimo realizavimo formoje esančių tarp slydimo briaunų griovelių skerspjūvis maždaug atitinka slydimo briaunų skerspjūviui. Išradimo ribose, slydimo briaunų bangų serijos bangų, ilgis -dažniausiai sudaro apie 100 cm. Slydimo briaunų bąngų serijos amplitudė • dažniausiai yra ribose nuo aštuntadalio iki ketvirtadalio kabelių kanalo vidinio .per-imetro. , .
[0008] Įgyvendinus aprašytus požymius, panaudojant įprastines Kabelinės, magistralės vamzdžių ir kabelių ar kabelių pluoštų medžiagas, žymiai daugiau sumažinamos, pailginus šu. "žinomomis konstrukcijomis, tiesinės įtraukimo jėgos. Tai ypač pasireiškia, kai kabelinės magistralės kanalo skersmuo yra ribose tarp 30 ir 70 mm, o geriausiai, kai jis yra apie 50 mm. Bet skersmuo 'gali būti ir didesnis, pavyzdžiui, pasiekti 110 mm. Čia, kaip taisyklė, naudojama kabelis arba kabelių pluoštas, Jturio skersmuo didesnis nei 50 mm. Darant bandymus, kai keičiama slydimo briaunų bangų serijos, bangų ilgis ir amplitudė, galima lengvai nustatyti optimalų sumažinimą kiekvienai skersmenų • porai • - kabelių magistralės kanalo, iš vienos pusės, ir
[0009] įtraukiamo kabelio ar kabelių pluošto, iš kitos pusės.
[0010] . Ir" tuo būdu nustatomi bangų serijos bangų, ilgio ir amplitudės dydžiai, kurie, sutinkamai su išradimo* teorija, visoms įpr& stinėms kabelio ar kabelių pluošto skersmens reikšmėms leidžia žymiai sumažinti įtraukimo ar įstūmimo jėgą. Darant bandymus, būtina atkreipti
[0011] dėmėsi, į tai, kad slydimo briaunų pasvirimo kampas vamzdžio ašies atžvilgiu būtų ne per didelis, pes tuomet, kai šis kampas didesnis ir tuo pačiu susidaro didelis kampas tarp slydimo briaunų ir' kabelio, ant slydimo briaunų kyla didelė stab' danti dedamoji. Todėl esant įprastinėms skersmenų reikšmėms, bangos ilgis turi būti kiek galima didesnis,, o amplitudė - kiek galima mažesnė.

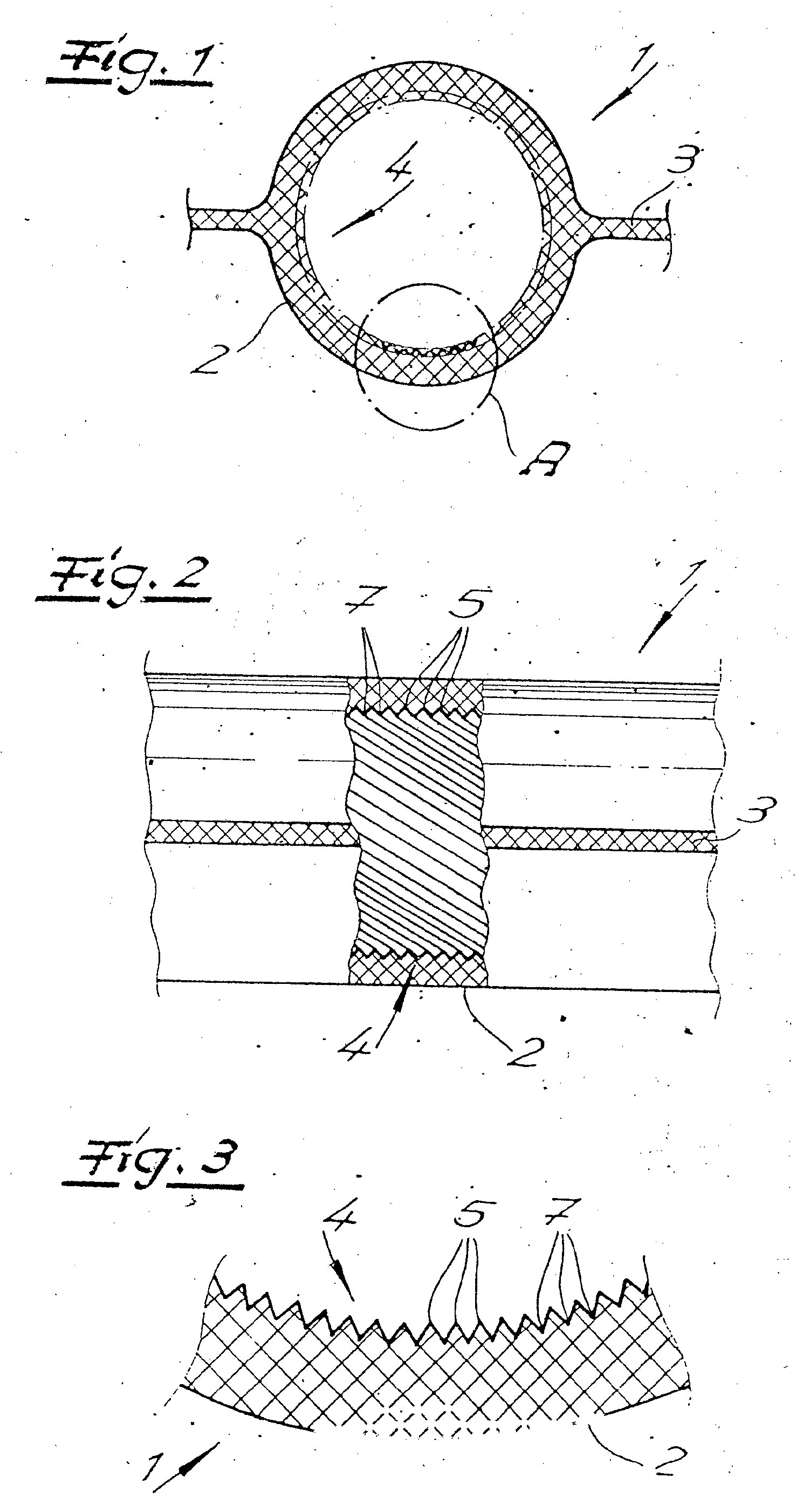

[0012] Toliau, panaudojus • tik vieną realizavimo pavyzdį iliustruojančius brėžinius, išradimas smulkiau išaiškintas. Tai parodyta schemomis: 1 fig.. - kabelinės magistralės įrengimo skerspjūvis; 2 fig. -. šoninis 1 fig. vaizdas su iškarpa ir daline išlauža; 3 fig. - žymiai padidintas 1 fig. iškarpos A vaizdas;" 4 fig. - ypatingas slydįmo brįaunų išdėstymas kabelinės*• magistralės vamzdžio atkarpos išklotinėje. Paveiksluose parodytas kabelinės magistralės įrengimas 1 gali reikšti, vieną kabelinės magistralės vamzdį 2 arba "'" kelis jų. Parodytas vienas magistralės vamzdis 2'. Parodytos suformuotos jungės 3 gali būti panaudotos kitų vamzdžių prijungimui. Kabelinės magistralėsvamzdis 2 iš išorės gali būti ir apvalus. Jis pagamintas iš termoplastinės plastmasės. Parodytas realizavimo pavyzdys - tai kabelinės magistralės' vamzdis 2 su apvaliu kabelių kanalu 4 ir einančiomis kanalo^vidine sienele tarpusavyje lygiagrečiomis 'slydimo briaunomis 5. Iš fig. 4, • kur pavaizduota kabelinės magistralės vamzdžio 2 vidinio .paviršiaus išklotinė,- matyti, kad slydimo briaunos 5.išdėstytos kaip bangų serija. Šiame realizavimo pavyzdyje bangų serijos■bangų ilgis L yra apie 100 cm. Jis gali būti' ribose nuo 80 iki 160 cm. Matome,' kad esant šiam bangų-ilgiui L, atstumas tarp dviejų taškų P, kur keičiasi pasvirimo kryptis, yra apie 50 cm, kaip tai ir parodo matavimo linija 6. Išklotinės plotis . atitinka kabelių kanalo 4 vidini, perimetrą. Iš fig. 4 matome, , kad bangų serijos amplitudė A yra mažesnė nei ketvirtadalis kanalo 4 vidinio perimetro. Jei perimetrą padalinsime iš spindulio, tuomet perimetrą galima išreikšti kampo matu. Perimetras atitiks 360°, o didžiausia bangų serijos amplitudė A - 90°.
[0013] Slydimo briaunos ffl5 yra aukštesnės nei 0,1 mm, tinkamiausias aukštis nuo 0,3 iki 0,5 mm. Tai aiškiai parodyta fig. 1 ir fig. 3. Tarp briaunų 5 yra grioveliai 7, kurių skerspjūvis parodytame pavyzdyje maždaug atitinka briaunų 5 skerspjūvį. Amplitudė A gali būti ir mažesnė nei parodyta 4 fig., pavyzdžiui, ribose 'tarp aštuntadalio ir ketvirtadalio kabelinės magistralės kanalo 4 vidinio perimetro. Skersmenų santykiai aptarti 6 ir 7 išradimo apibrėžties punktuose.
1. "Kabelinės magistralės įrenginys, kuri, sudaro, mažiausiai vienas. pagamintas iš termoplastinės plastmasės kabelinės magistralės vamzdis, kuriame yra apvalaus skerspjūvio kabelių kanalas', kurio vidinė sienelė turi tarpusavyje lygiagrečias slydimo briaunas, sudarančias slydimo "sritį su kintančio" kilimo kampo . sriegio pavidalo slydimo briaunomis, išdėstytomis kanalo vidinės sienelės išklotinėje kaip. bangų serija, besiskiriantis tuo, kad bangų serijos bangų ilgis (L) yra nuo 80 iki 160 cm ir. bangos turi amplitudę (A), kuri yra mažesnė nei •ketvirtadalis kabelių kanalo (4) vidinio perimetro.
2. Kabelinės'magistralė-s įrenginys pagal 1 punktą, besiskiriantis tuo, kad slydimo briaunos (5) yra aukštesnės nei 0,1 mm, o tinkamiausios yra nuo 0,, 3 mm iki 0,:5 mm.
3. Kabelinės magistralės įrenginys pagal. 1 arba 2 punktą, besiskiriantis tuo, kad tarp slydimo briaunų (5) yra grioveliai (7), kurių skerspjūvis maždaug atitinka slydimo briaunų (5) skerspjūvį.
4. Kabelinės magistralės įrenginys pagal 1-3 punktus, besiskiriantis tuo, kad slydimo briaunų (5) bangų serijos bangų ilgis » (L) yra "apie 100 cm.
5. Kabelinės magistralės įrenginys pagal 1-4 punktus, besiski'riąntis tuo, kad slydimo briaunų (5) .ibangų serijos amplitudė (A) yra nuo .aštuntadalio iki ketvirtadalio kabelių kanalo (4) vidinio perimetro.
6. -Kabelinės magistralės įrenginys pagal 1-5 punktus, besiskiriantis tuo, kad kabelių kanalo (4) skersmuo yra nuo 30 iki 70 mm.
7. Kabelinės, magistralės įrenginys pagal 6 punktą, besiskiriantis tuo, kad kabelių, kanalo (4)• skersmuo yrą apie 50 frtm.
