[LT] Baldai su korpusais iš kartono laminato.@Gamybos būdas ir įrenginys.@Baldų detalių ir baldų vienetų gamybos būdas, kur iš kartono (K) yra padaromas ritinys (W), kuris presuojamas ir šiuo atvėju dalinamas.@galima gaminti ypač minkštų baldų detales, kaip porankius, nugarėles ir sėdynės dalis, taip pat ir po vieną.
[EN]
[0001] Išradimo objektas yra baldų ir baldų detalių gamybos būdas, kuriuo kartoną arba kartono pavidalo plaušo me-džiagą, padengtą šaltai kietėjančiais klijais ir sudėtą sluoksniais presuoja i, formuoto laminato baldų korpusus ir sukietina.
[0002] Iš vartojimo reikmenų etalonų aprašymo DE-U1-82 09 206 žinoma, kad kėdžių sėdynės, nugarėlės arba sėdynių gel-delės gaminamos iš sunkiojo kartono arba laminuoto kartono, kai iš sunkiojo kartono arba kartono štam-puotas atitinkamos formos detales, padengtas šaltai kietėjančiais klijais, įdeda d, presą ir ten presuoja taip, kad gaunamos formą atitinkančios nugarėlės ir sėdynės geldelės, kai tik sukietėja šaltai kietėjantys klijai ir laminatas išimamas iš formos.
[0003] Šio būdo trūkumas tame, kad juo gali būti gaminamos tik ribotai lenktos atitinkamos formos detalės ir šaltai kietėjančių klijų sukietėjimo trukmė yra palyginti di-delė todėl, kad presas ir forma būna ilgai užimti. Be to susidaro didelis kiekis štampavimo atliekų.
[0004] Išradimo užduotis - sukurti toki, naują būdą, kuriuo būtų galima pagaminti baldus ir baldų detales su dide-liais lenktumais ir per trumpą formavimo laiką sukurti šiuo būdu gaminamus naujo tipo baldus ir jų detales ir įrenginį šio būdo taikymui.
[0005] Sprendimas glūdi tame, kad juostos pavidalo kartoną užtepa klijais ir vynioja į tuščiaviduri ritini, ir tuoj pat tarp vidinio ir išorinio formavimo korpusų viename presavimo cikle formuoja gamini,, po to ji, išima iš formos, pašalina plaušą ir kietina.
[0006] Pranašumu pasižymintys variantai aprašyti popunkčiuose, o naujo tipo baldai ir baidų detalės, bei įrenginys šio būdo taikymui šalutiniuose punktuose.
[0007] Naujas būdas yra pagrįstas ritinio sudarymu iš la-minuotino kartono arba plaušo medžiagos. Dar nesukibę šaltai kietėjantys klijai įgalina ritini, vidinės ir išorinės formų pagalba suformuoti i, gatavą ruošini,, tuo pačiu vyksta laminato sluoksnių sutvirtinimas ir su-tankinimas, o tai padidina šaltai kietėjančių klijų ad-heziją. Ruošinys yra tokios stabilios formos, kad jis gali būti tuojau išimamas iš preso, po ko šaltai kie-tėjančius klijus galutinai kietinant tarpinėje pozicijoje. Taip pat prieš sukietėjimą galima ir toliau apdoroti: įdėti atramas, užklijuoti galus, dėl to kie-tėjimo trukmė nesisumuoja.
[0008] Formuojant ir presuojant toje pačioje formoje," ruo-šinyje galima daryti lizdus varžtams, angas ir pan. pneumatiškai ar hidrauliškai valdomų štampų pagalba tuo atveju, jei štampai ir įstatymo įrankiai negali būti betarpiškai montuojami presavimo žiaunose.
[0009] Ruošinius, priklausomai nuo reikalavimų, galima su-pjaustyti arba suskaidyti pjūklu, išgaunant juostelių formos sėdyn'ės ar atlošo apatinę struktūrą.
[0010] Sujungimus su sėdynės arba uždaromis struktūromis, o taip pat tarp daugelio laminato dalių racionalu atlikti sąvaržų (kabių) pagalba, kurios gali būti bet kuria kryptimi įšaunamos į laminatą ir puikiai jame laikosi.
[0011] Laminatas daugiausia yra vyniojamas iš grubaus įpa-kavimo popieriaus tipo antrinių žaliavų kartono, kuris yra gaminamas iš seno popieriaus ir arba seno kartono žaliavos. Taip pat gali būti naudojamas naujas kartonas arba naujas popierius. Kaip rišamoji medžiaga gali būti naudojami šaltai kietėjantys, š'iltai kietėjantys ar kiti klijai. Iš šaltai kietėjančių klijų gerai tinka klijai, neturintys kenksmingų medžiagų, naudojamų knygų įrišimui, pav. PVA t. y. polivinilalkohoiis. Nešančiajai gulimo arba sėdimo baldo plokštės arba sienelės struk-tūrai užtenka nuo 2 iki 25 sluoksnių kartono ritinio nuo 25 iki 1200 g/m2 svorio.
[0012] Vyniojimui ir presavimui yra laikytini keleto metrų pločio įrenginiai tam, kad per vieną vyniojimo ciklą būtų pagaminamas minimum vienas gulimo baldo korpusas arba keletas porankių elementų. Vyniojimo šerdis dau-giausai sudaryta iš išplečiamo pagrindinio korpuso, ant kurio priklausomai nuo gaminio modelio uždedami tinkami antgaliai. Vyniojimo šerdis, kuri gali būti pakeičiama, yra įtaisoma stove su ritinio paleidimo mechanizmu. Tikslinga ir galima pakaitomis naudoti dvi vyniojimo šerdis, kurių viena perkeliama i, presą ir tada išimama iš formos, o kita tuo metu apvyniojmama. Taip pat ritinys gali būti nutraukiamas nuo šerdies ir užmau-namas ant atskiros presavimo šerdies tokiu būdu vyniojimo įrenginys gali veikti be sustojimų.
[0013] Kartono juosta eina nuo atsargos rulono per atsargos kilpą link klijų užnešimo veleno ir iš ten link vyniotuvo. Norint išvengti juostos ištižimo ritinio šer-dies pakeitimo metu arba, esant vyniotuvo prastovai dėl kitų priežasčių, šalia klijų veleno yra įtaisytas juostos priėmimo įrenginys. Be to juosta sulaikoma stabdymo bėgeliais prieš ir už klijavimo įrenginio, kai yra kei-čiama ritinio šerdis.
[0014] Esant reikalui gali būti įtaisyti įrenginiai, paskirs-tyti per juostos plotį, jeigu lygiagrečiai gaminama daugiau objektų, pvz. porankių detalių.
[0015] Radialinis peilis atpjauna juostą po užduoto apvijų skaičiaus, kai apvyniota šerdis perkeliama į presą, o tai gali būti atliekama pakeliamo ir skersinio transportavimo suporto pagalba, tada ji prijungiama prie suspausto oro linijos taip, kad šerdis išsiplečia į ga-lutinę vidinę formą iki galinių ribotuvų. Tuo pačiu metu iš daugelio pusių ritini, presuoja presavimo štam-pai, ant kurių įtaisytos atitinkamos formos formavimo detalės. Po keleto sekundžių presavimo procesas yra baigiamas, o formavimo štampas grąžinamas atgal, bei ritinio šerdis sutraukiama. Po to ritinio šerdis yra ištraukiama ir perkeliama i, laukimo poziciją, kol nu-imamas kitas ritinys, o po to įtvirtinamas ant vyniojimo įrenginio.
[0016] Ant vyniojimo šerdies yra numatyti valdymo kumšteliai kurie signalizuoja apie tam tikrą pasukimo kampą, kad juostos pradžios padavimas, nupjautos juostos galo pa-dėtis ir klijų užtepimo pradžia ir pabaiga ir bunkerio atidarymas ritinio išėmimui pastoviai vyktų užduoto kampo pozicijoje. Atpjovimo zonoje klijai dažniausiai neužnešami, kad nesusiklijuotų formavimo detalės. Juostos pradžia prilaikoma prie ritinio šerdies prispaudimo bėgeliu, kuris valdomas pneumatiškai sensoriaus pagalba .
[0017] Ritinių išgaubtų i, išorę gamybai visuomet yra numatomos atitinkamos fasoninės formavimo detalės ir jas pa-pildančios išorinių presavimo žiaunų komplektuojančios detalės. Su tokia įranga galima pagaminti minkštų baldų porankių apatines struktūras, paprastos konstrukcijos sėdynių ir gulimų baldų apatines dalis. Ant šių apa-tinių dalių, esant reikalui, gali būti dedamos deko-ratyvinės ir formuotos detalės, pvz. iš putplasčio ant porankių rankų atramos plokštumos.
[0018] Iš atitinkamos formos ritinio padalinto išilgai galima, pavyzd:.:: ui, padaryti dvi nugarėlės geldeles, į kurias įdedama minkšta medžiaga. Taip pat iš beveik sta-čiakampio ritinio galima padaryti du "U" formos pro-filius, kurių kiekvienas atlieka sėdynės funkciją. Sėdėjimo komfortas padidėja jeigu paviršius perforuotas arba su išilginėmis prapjovomis tarsi grotelėmis. Sky-les geriausia išspausti ritiniui dar nesukietėjus, kad gautųsi pastorintas, sukietėjantis kraštas.
[0019] Visas iš atskirų dalių sąvaržomis (kabėmis) sutvirtintas pagrindinis karkasas daugiausia aptraukiamas baldine medžiaga, kuri iš vidaus sudygsniuota su minkš-ta medžiaga. Tokiu būdu yra sukuriamas gražios formos patogus ir stabilus minkštas baldas su palyginti ne-didelėmis darbo sąnaudomis, pagaminas iš aplinkos ne-teršiančios medžiagos, kuri dažniausia yra antrinė žaliava ir, kuri vėl gali būti visiškai pedirbama.
[0020] Kitas pranašumu pasižymintis baldų ruošinių variantas gaunamas naudojant ritinio šerdį ar atskirą presavimo šerdį su viena ar daugiau išėmų, o presas šiuo atveju komplektuojamas su jas atitinkančiomis presavimo žiau-nomis. Ritinio šerdies išėma (OS) yra komplektuojama su reguliuojamai pristatoma ir įtraukiama atrama virš kurios yra formuojamas ritinys.
[0021] Ši atrama, pavyzdžiui, gali būti pripučiama rankovė, kuri ištuštinama presavimo proceso metu. Atrama kiekvienu atveju užima tokį plotą, kad ritinio dalis virš jos įeitų į išėmą, kai presas ją spaus, tokiu būdu gaunamos įgaubtos formos, pvz. minkšto baldo vidinės atramos - sėdynės dalys. Ištisinė forma leidžia apsieiti be sujungimo darbų, be medžiagos suteikiančios standumo ir tuo pačiu sumažėja gaminio svoris.
[0022] Jeigu iš gatavo ritinio tuoj pat išimama šerdis ir įdedama atitinkamai suformuota šerdis, tai iš dar for-muojamo ritinio galima presuoti kompleksines, įgaubtas ir išgaubtas formas. Jeigu presavimo šerdis yra trum-pesnė nei ritinio šerdis, galima iš galų padaryti nusklembimus, o kampuose taip pat klostes. Tokiu budu gaunamos labai standžios geldelių formos.
[0023] Be to galima, pavyzdžiui, gauti dekoratyvias nugarėlių formas siaurais bukais preso štampais įspaudžiant klostes i, siauras plyšio formos įdubas. Taip galima padaryti šonines nugarėlių viršutinių briaunų atlankas bei (iškilias) klostes trečiame išmatavime, kurios išeina iš apribotos presavimo erdvės.
[0024] Nauja technologija pagal išradimą leido sukurti didelio tankio plaušo laminatą.
[0025] Tolesnė išradimo užduotis sukurti sėdėjimo ar gulėjimo elementą, kuris junginyje su vyniotu formuoto laminato korpusu, dėka tam tikros stangrių juostų formos ir jų atitinkamo išdėstymo ir dėka minkštos medžiagos sluoksnio, pasiektų optimalaus spyruokliavimo ir amortizacijos savybes ir dideli, sėdėjimo ir gulėjimo komfortą naudotojui, tuo pačiu šios konstrukcijos detales ir jų junginiai įgalina optimalų antrinį panaudojimą.
[0026] Užduotis pagal išradimą yra išsprendžiama chrakteri-zuojančiais išradimo apibrėžties p. 35-44.
[0027] Šito sėdimo arba gulimo elemento nešančioj i dalis (apa-tinis karkasas) yra formuoto kartono laminato korpusas, pagamintas iš suformuotos iš suklijuotų kartono sluoks-nių, popieriaus, plaušo medžiagos ar pan., kuris pasi-žymi dideliu stabilumu ir taip pat tam tikromis spyruokliavimo savybėmis. Ant šio formato laminato korpuso dedamas metalinių spyruoklių karkasas, stangrios medi-nės juostelės ir/arba minkštas putplasčio kloįinys, įterpiant kombinuoto putplasčio juosteles ir visi elemento komponentai yra sujungiami klijuojant.
[0028] Spyruoklių karkasas su stangriomis medinėmis juos-telėmis įterpiant kombinuoto putplasčio juosteles, są-lygoja labai geras spyruokliavimo ir amortizacijos savybes, o virš formuoto laminato korpuso esantis put-plasčio klojinys sudaro sėdėjimo ir gulėjimo plokš-tumose prieš ir už spyruoklių karkaso arba- po stangriomis medinėmis juostelėmis minkštesnes zonas taip, kad šios trys spyruokliuojančios zonos teikia sėdėjimo ir gulėjimo komfortą, o sėdėjimo ir gulėjimo plokštumos gerai prisitaiko prie bet kokios naudotojo padėties.
[0029] Dėka žaliavų detalių gamybai pasirinkimo ir klijinio sujungimo, visas sėdėjimo ir/arba gulėjimo elementas, neiškiriant ir metalinių spyruoklių karkaso, yra tin-kamas antriniam panaudojimui. Be to putplasčio klojinys gali būti vienasluoksnis, skirtingo kietumo, o tai turi papildomą įtaką gulėjimo ir sėdėjimo plokštumų spy-ruokliavimui ir amortizacijai.
[0030] Iš tokių elementų nesudėtinga sumontuoti ilgesnius arba kampu sustatytus sėdimus ir/arba gulimus baldus. Kitas sėdėjimo ir/arba gulėjimo elemento pranašumas yra jo nedidelis svoris ir nežiūrint to geras stabilumas dėka formuoto laminato korpuso ir atskirų minkštumo ir spyruokliavimo elementų.
[0031] Pranašumu pasižymintys variantai yra aprašyti pailius-truojant schematiškai brėžiniais 1-14.
[0032] Fig. 2 Schematiškai pavaizduotas vyniojimo įrenginio

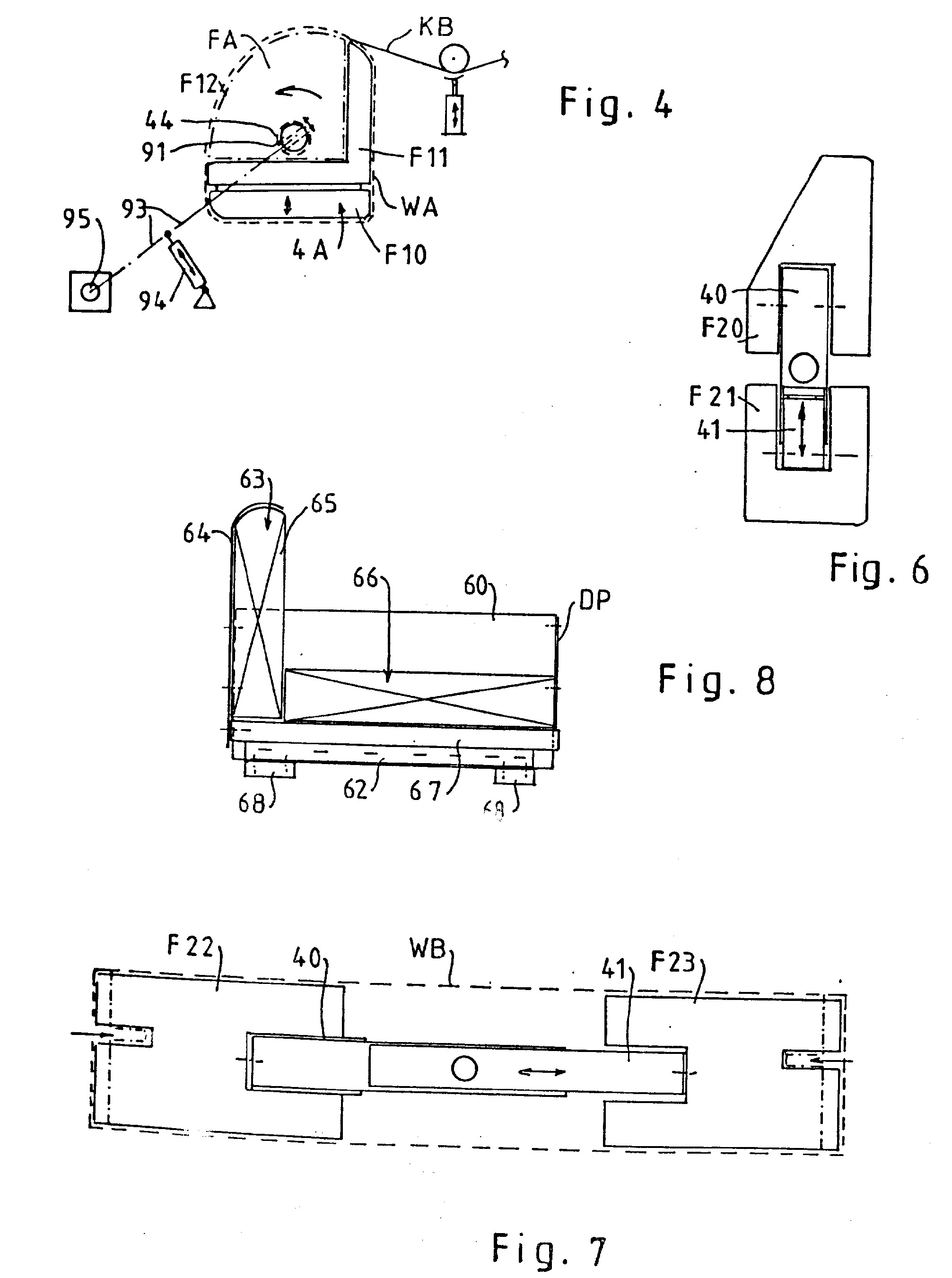

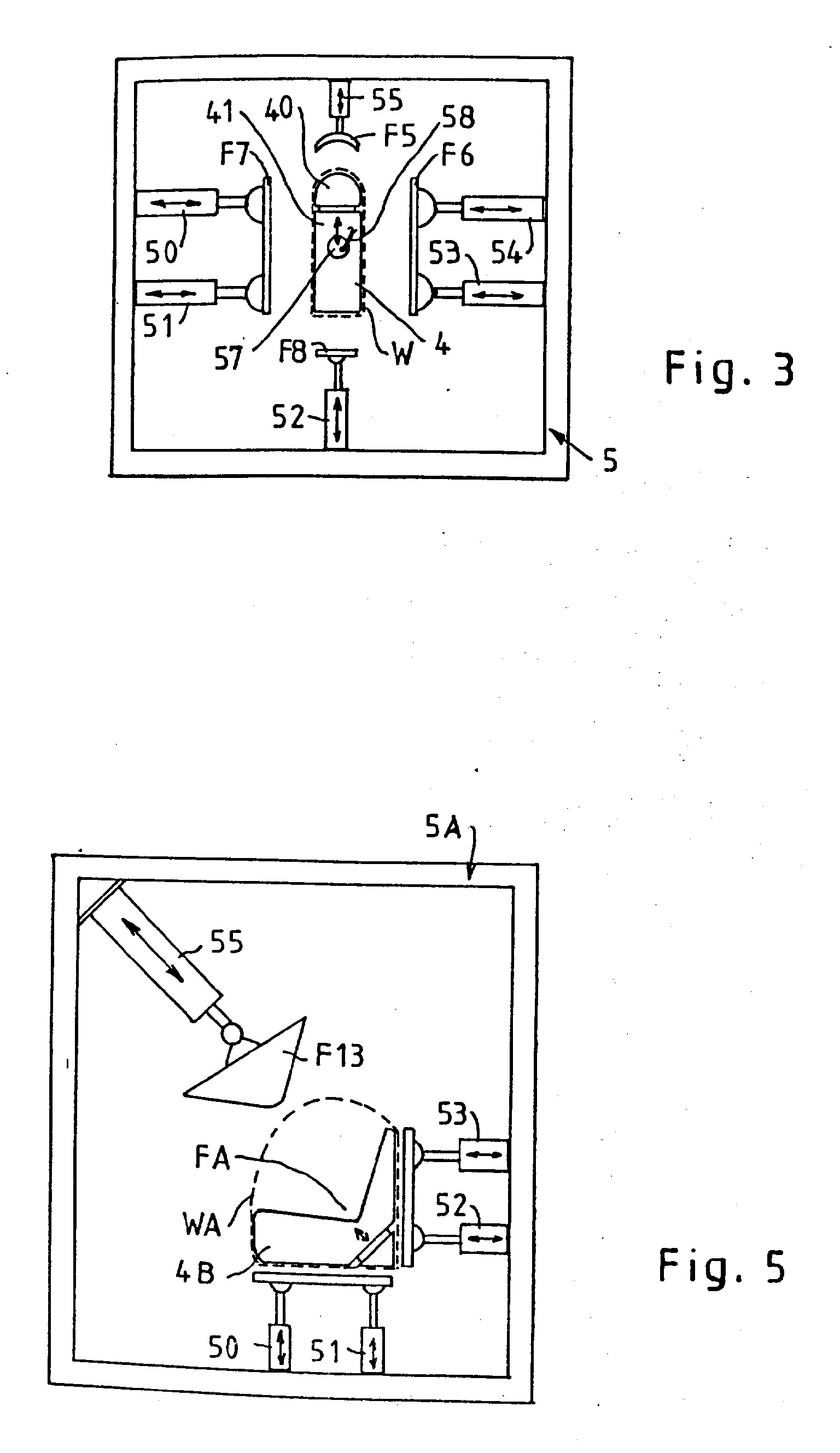

[0033] Fig. 4 Kitas ritinio šerdies variantas su ritiniu. Fig. 5 Kitas preso variantas ketvirtam paveikslėliui. Fig. 6,7 Kitos ritinio šerdies komplektuojančios dalys. Fig. 8 Minkštas sėdimas baldas viduriniame vertikaliame pjūvyje. Fig. 9 Dviejų nugarėlės atramų ruošinys prieš pjūvi,. Fig. 10 Minkštas sėdimas baldas viduriniame kito lapo

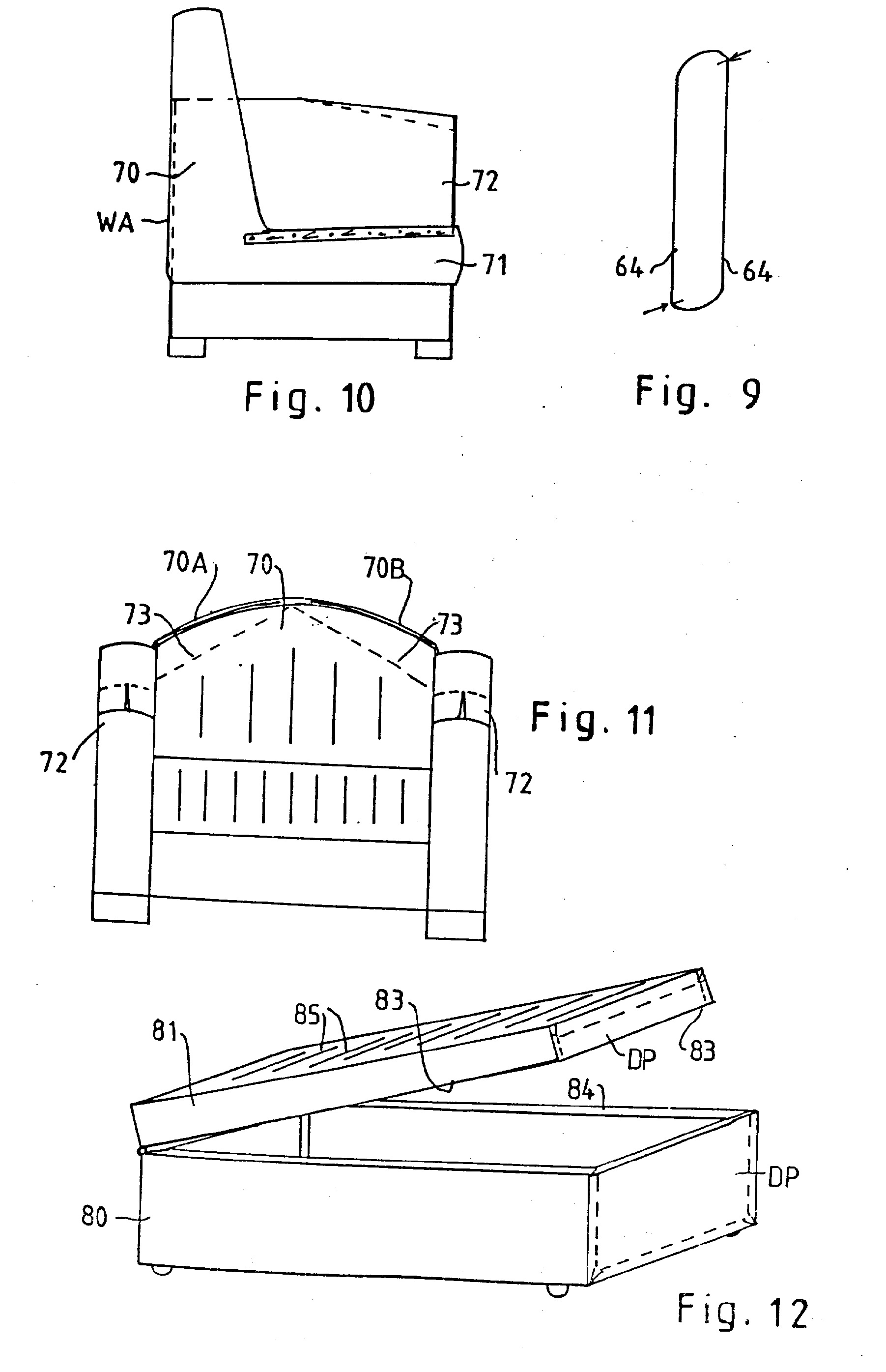

[0034] Fig. 11 Minkšto sėdimo baldo (be apmušalų) fasadinis
[0035] Fig. 12 Gulimo baldo pagrindinis korpusas vertikaliame

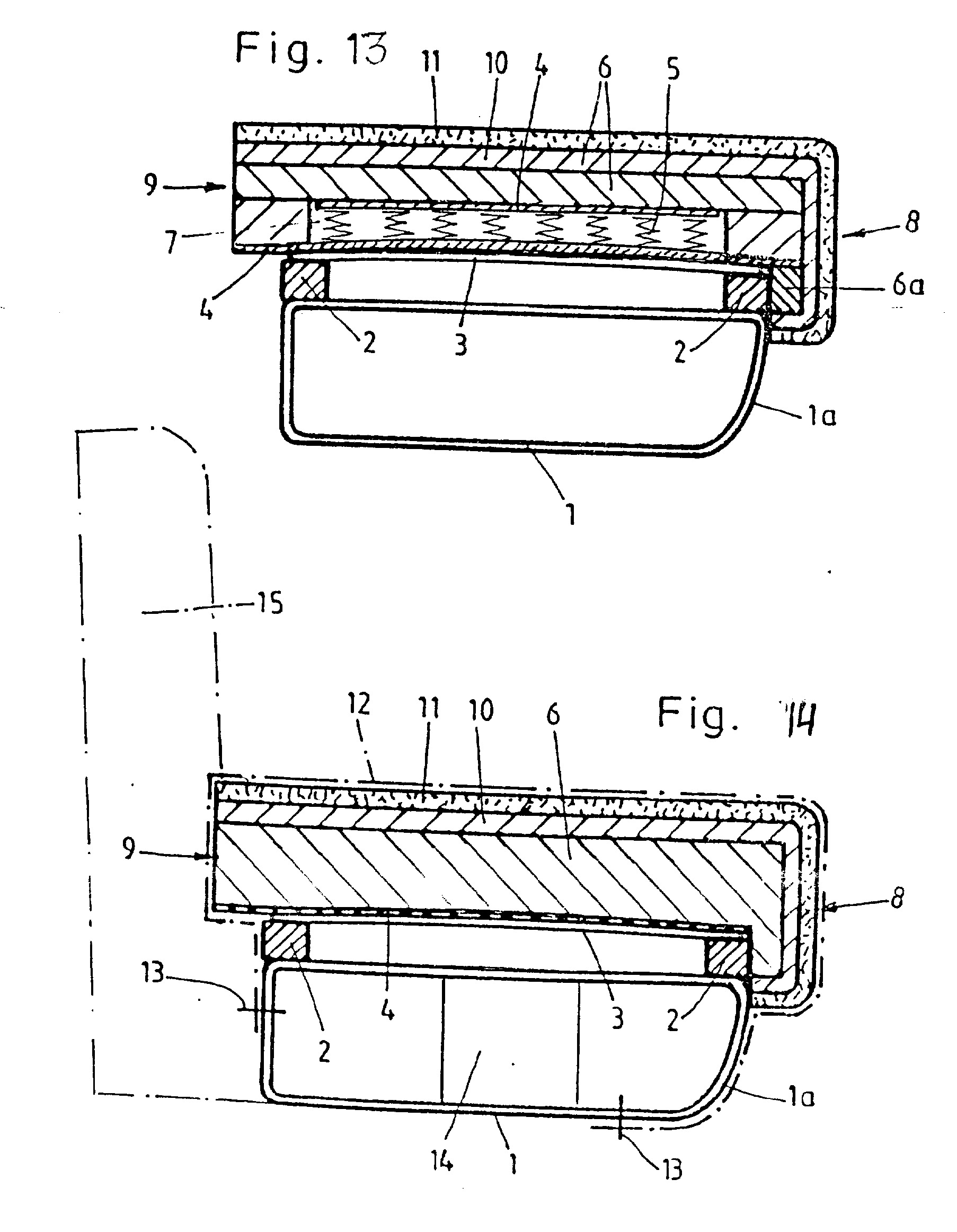

[0036] Fig. 13 Sėdėjimo ir/arba gulėjimo elemento su formuoto laminato korpusu juostelių grotelėmis, spy-ruoklių karkasu ir putplasčių klojiniu sker-sinis pjūvis. Fig. 14 To pačio elemento skerspjūvis tik be spy-ruoklių karkaso. Fig. 1 pavaizduota baldų konstrukcijos dalių gamybos technologija, kurią sudaro šios pagrindinės operacijos: klijų (LE) užnešimas (LA) ant kartono (K) juostos (KB) vyniojimas (WI), ritinio (W) presavimas (PR), šerdies pašalinimas (EK) , o taip pat išėmimas iš formos ir sukietinimas (AH). Be to presuojant (PR) prisideda per-foravimas (PF), o taip pat ritinio komplektavimas ( B2) su inkarais, diubeliais, lizdais varžtams (SE) ar pan. Be to dar prieš kietėjimą (AH) galimas spyrių (ST) įstatymas (ES) ir įterpimas bei dengiančiu plokščių (DP) priklijavimas (LV) ant ritinio (W).

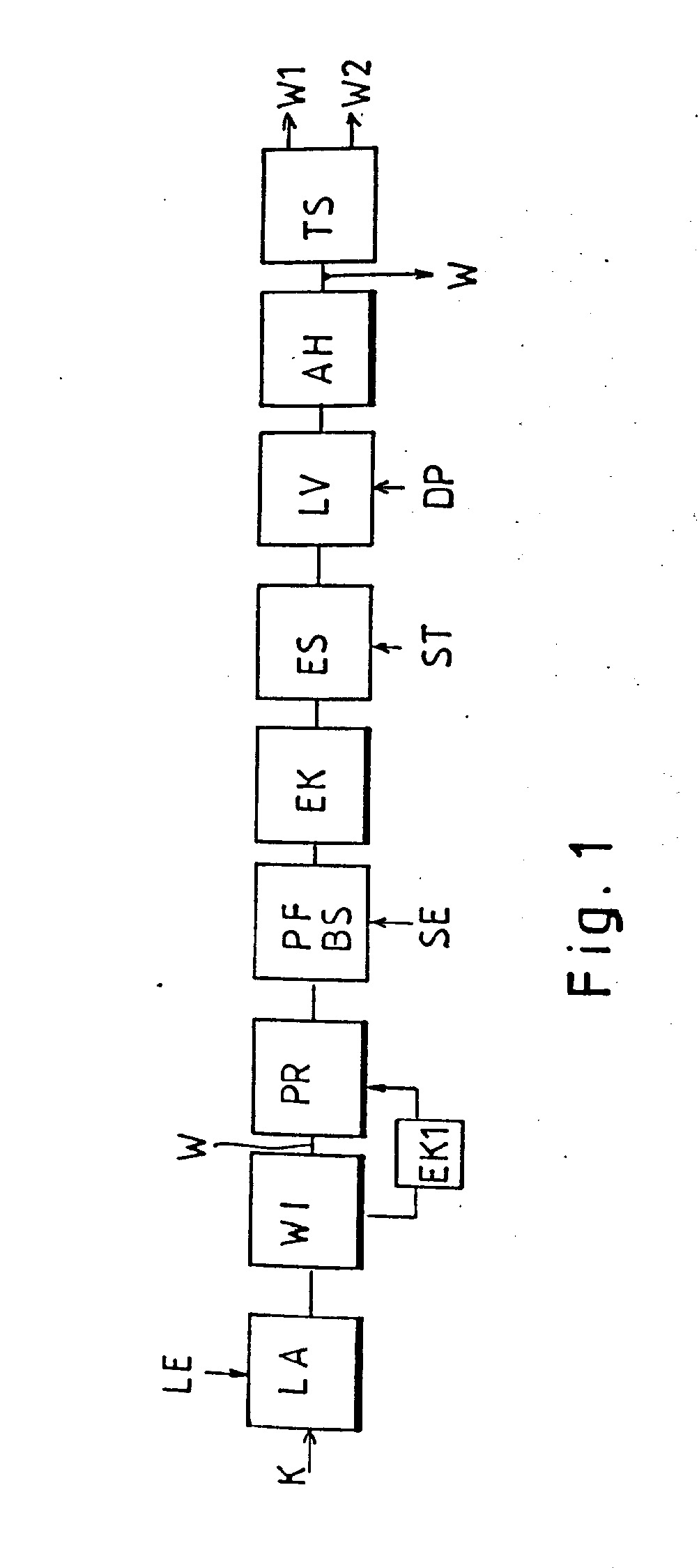

[0037] Ritinys (W) geriausia po sukietėjimo (AH) per vieną pa-dalijimo ciklą (TS) padalinamas i, daugeli, dalių (Wl, W2) .
[0038] Toliau gali būti daromos įpjovos (85) išilginiam su-pjaustymui ir pan. Ritinys (W) gali būti pirmoje šer-dies išėmimo pakopoje (EK1) nutraukiamas ir uždedamas ant atskiros presavimo šerdies.

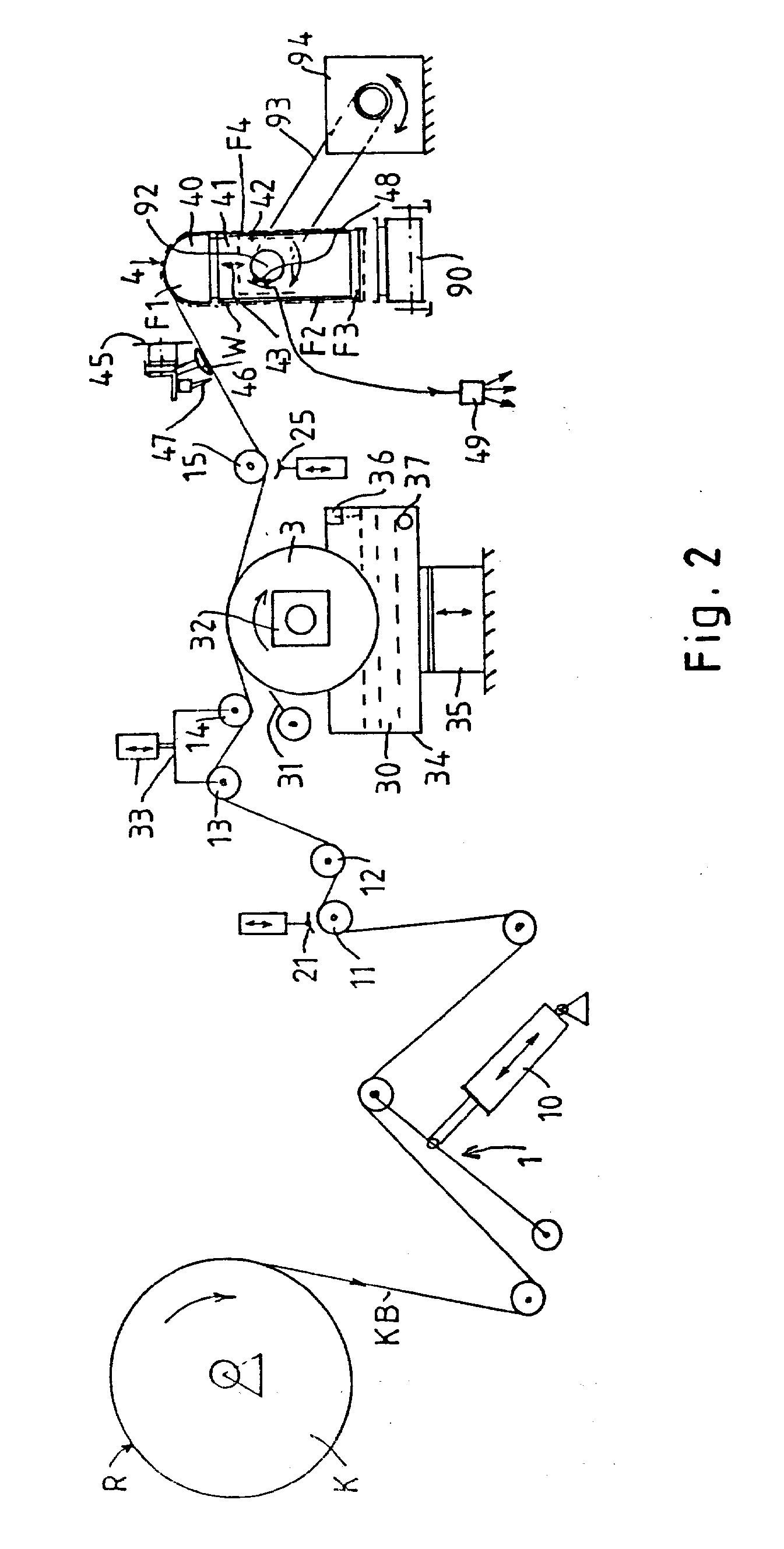

[0039] Fig. 2 schematiškai pavaizduotas vyniojimo įrenginio skerspjūvis. Kartonas (K) nuo atsargos rulono (R) vyniojamas kaip kartono juosta (KB) ir kreipiamas per juostos tempiklį (1), kuris per suspausto oro cilind-rą (10) sudaro pastovų išankstini, juostos tempimą, o vyniotuvui sustojus sudaro atsargos kilpą, kol atsargos rulonas (R) dėl kilpos susidarymo sustoja. Taip pat ir dėl paprastai neapvalaus ritinio (W) kontūro, esant pastoviam sukimosi greičiui atsiranda laisvos kartono juostos (KB) ilgio svyravimui, kuriuos išlygina juostos tempiklis (1) nedidinant atsargos rulono greičio ir rulono (R) nestabdant. Papildomai vyniotuvas (4) yra pristabdomas pasukamomis svirtimis (93), kurių svyra-vimo paleidimo mechanizmas (94) atlieka ilgio išba-lansavimą .
[0040] Kartono juosta yra vedama pro daugeli, kreipiamųjų ri-tinėlių (11-15), iš kurių pirmas ir paskutinis veikia su reguliuojamais juostelės formos laikikliais (21, 25) , kurie prilaiko kartono juostą (KB), kai ritinio šer-dis (4) nesukama. Tarp dviejų kreipiamųjų ritinėlių (14, 15) yra klijų užtepimo velenas (3) , kuris apačioje pa-nyra i, klijų vonelę (30) ir besisukdamas išnyra ir jos, pasiekia mentę (31) ir po to ištepa klijais kartono juostą (KB) viršuje. Klijų užr.ešimo veleno (3) sukimosi kryptis ir greitis maždaug - atitinka kartono juostos (KB) judėjimo greitį. Tam tikslui prie -veleno yra per nustatymo pavarą prijungtas veleno (3) paleidimo mechanizmas (32), kuris užduotą signalą gauna iš krei-piančiojo ritinėlio (14), esančio žemiau. Kaip alter-natyva yra numatytas lėtas paleidimas su laisvąja eiga, kuris garantuoja bendrą eigą su juosta. Abu kreipiamieji, ritinėliai (13, 14) esantys žemiau klijų užne-šimo veleno (3) yra sujungti su pakėlimo įrengi-niu (33), kuris, sustojus kartono juostai (KB), pakelia ją nuo klijų veleno (3) . Veleno paleidimo mechanizmas (32) veikia tuomet tuo pačiu greičiu, o tai su-trukdo klijų sudžiuvimui ant laisvo paviršiaus.
[0041] Klijai vonelėje (30) lygio matuoklio (36) ir klampumo matuoklio (37) pagalba išlaikomi pastoviai tame pačiame lygyje, reguliuojant pripylimu iki užduoto lygio, o klampumas taip pat pastoviai tikrinamas ir sta-bilizuojamas, pridedant panaudoto skysčio, klijų rezer-vuaras (34) yra įtaisytas ant pakeliamo įrenginio (35) taip, kad jis gali būti nuleidžiamas valymui.
[0042] Paskui klijavimo įrenginį eina ritinio šerdis (4) su ritinio šerdies paleidimo mechanizmu (42) . Ritinio šer-dis (4) sudaryta iš dviejų priešpriešiais paslankiai tam tikrose' ribose įtaisytų šerdies dalių (40, 41), ant kurių uždėtos pakeičiamos formavimo detalės (F1-F4), kurių išoriniai paviršiai nulemia vidinę ritinio (W) formą. Abi šerdies dalys (40, 41) per pneumatiškai val-domą ekscentriką (43) gali būti atskiriamos viena nuo kitos spaudimu ir sutraukiamos spyruoklių pagalba. Abu ritinio šerdies (4) guoliai (44) turi būti atidaromi dalimis pneumatiškai valdant taip, kad ritinys (W) su šerdim galėtų būti išimamas ir transportuojamas į presą. Ritinio šerdies paleidimo mechanizmas (42) yra sudvigubinamas guolyje (92), kuris įgalina laisvą vyniojimo šerdies (4) su ritiniu (W): atsirėmimą taip, kad po guolio (1) atvertimo kitame ritinio šerdies gale ritinys (W) ten gali būti nutraukiamas, šiam tikslui naudojant. ritinio nutraukimo įrenginį (90) . Ritinio šer-dies guoliai (91, 92) yra paverčiami aplink bendrą ašį (95) taip, kad kartono juostos (KB) sukimo mechanizmas (96) esant pastoviam sukimosi greičiui, sukelia pastovų traukimą su vienoda pastūma.
[0043] Prieš vyniojimo šerdį (4) yra skersinio pjovimo peilis (45) ant kurio kreipiamosios laikiklio iš viršaus čiulptukais (46) laikoma kartoninė juosta (KB), tuo metu kai gatavas ritinys (W) yra pašalinamas kol bus įdėta nauja ritinio šerdis (4). Be to ant pjovimo įrenginio laikiklio yra uždedami reguliuojami figū-riniai peiliai (47), kurie gali būti pastumiami i, šonus ir fiksuojami, ir kurie tarnauja išilginių kartono juostos (KB) prapjovų atlikimui, jeigu lygiagrečiai gaminama daugiau detalių. Skersinio pjovimo peilio (45), juostelių formos laikiklių (21, 25) , čiulptukų (46) ir pakėlimo įrenginio (33) valdymas vyksta per reguliuo-jamus valdymo kumštelius (42) ant ritinio šerdies ašies kartu su apvijų skaitikliu (49) . Fig. 3 parodytas preso (5) skerspjūvio su rėme įtaisyta hidraulika arba suslėgto oro suspaudimo cilindrais (50— 60), kurie įtaisyti iš visų pusių aplink į centrinį guolį (57) įstatomą presavimo arba ritinio šerdį (40 su ritiniu (W) . Suslėgto oro štampai yra su formavimo detalėmis (F5-F8), papildančiomis vidines formavimo detales (F1-F4) . Prie centrinio guolio (57) yra su-slėgto oro prijungimas: (58), kuris šerdies dalis (40, 41) išplečia link ritinio (W) ir link išorinių presavimo žiaunų, o po presavimo žiaunų atitraukimo vėl at-palaiduoja taip, kad ritinį (W) galima nuimti. Fig. 4 parodytas kitas: ritinio šerdies (44) variantas. Šis šalia išplečiamų formavimo detalių (F10, Fll) ant šoninių flanšų, kaip nešančių elementų, turi taip pat išėmą (FA), kurioje įmontuotas išplečiamas atraminis korpusas (F12). Bendra apimtis, kurią įgauna ritinys (W) formavimo detalių (F10,F11) ir atraminio korpuso (F12) pagalba atitinka gatavos laminato detalės apimtį. Fig. 5 parodytas preso variantas (5A) su įdėta presavimo šerdimi (4B) ir ritiniu (WA) . Hidrauliniai arba pneumatiniai štampai (50-55) yra įtaisyti iš dviejų pusių išpjovos (FA) kryptimi. Šarnyru sujungta su štam-pu (55) formavimo detalė (F13), kuri įeina į išėmą (FA) ir veikia pagal ją ritinį, (WA), įspaudžia jį ir įgaubia. Fig. 6 parodyta kita ritinio šerdies komplektacija su stačiakampėmis ir su trapecijos formos fasoninėmis detalėmis (F20, F21). Ant jų gali būti vyniojama profi-linė porankio detalė. Fig. 7 parodyta presavimo šerdies komplektacij a su dviem ilgomis stačiakampėmis fasoninėmis detalėmis (F22, F23) . Ant jų galima formuoti patalų dėžę su gulto dėže (rėmu) ir presuoti išilgai bei iš galų. Supresuotas ritinys (WB) yra supjaustomas išilgai jo briaunų ir tada išimamas iš formos. Didelės šerdies dalių regu-liavimo galimybės įgalina su kita formavimo detalių komplektacija, išilgai profiliuoti briaunas, o detalės gali būti išimamos sutraukus šerdies dalis (40, 41). Fig. 8 parodytas minkštas sėdimas baldas vertikaliame
[0044] pjūvyje per vidurinę plokštumą. Porankis (60) sudarytas iš suvynioto profilio, kaip brėž. 2 ir 3. Iš galo yra užklijuota ir kabėmis pritvirtinta uždengimo plokštė (DP). Link sėdėjimo plokštumos yra kabėmis pritvirtintos at-raminės juostelės (62). Nugarėlę (63) sudaro plokščias ritinio profilis su apvaliomis "briaunomis, kuris si-metriškai padalintas šalia išlenkimo (apvalumo) taip, kad viena pusė sudaro atramas atlošoms (64), ant kurių uždedami minkšti putplasčio elementai (65). Sėdynė (66) sudaryta iš per briauną atskirtos plokščios ritinio
[0045] dalies (67) su minkšto elemento klojiniu. Visas baldas aptrauktas minkštu apmušalu su pridygsniuotu minkštu plaušu, kas nėra pavaizduota. Po porankių šoninėmis dalimis (60) yra įtaisytos kojos (68). Fig. 9 parodytas atlošo atramos (64) ruošinio ritinys prieš atskyrimą. Fig. 10 parodytas antro tipo minkšto baldo be apmušalo centrinis pjūvis. Įgaubtos formos ritinys (WA) sudaro nugarėlę (70) ir sėdynę (71) . Porankis (72) yra sudarytas iš tunelio formos ritinio, kuris yra iš galų uždarytas. Fig. 11 parodytas antro tipo minkštas baldas įstrižai iš viršaus iš priekio, be apmušalų. Nugarėlė (70) yra ties petimis (70A, 70B) atlenkta iš viršiaus įpresuo-jant ten klostes. Sėdynė (71) iš viršutinės ritinio pusės turi juostelių pavidalo prapjovas. Fig. 12 parodytas pagrindinis gulimo baldo korpusas, kuris yra pagamintas ant ritinio šerdies pagal septintą paveikslėlį. Išilginiai ritinio šonai yra atskirti. Viena atpjova (80) yra skirta patalų dėžei ir antra atpjova (81) yra raidės "U" formos gulto atraminis korpusas, į kurį įdedama minkšta dalis (82) . Patalų dė-žė (80) turi po vidine briauna sustandinimo ir nešantį bortą su apvadu (84), ant kurio remiasi gulto korpusas (81) su savo bortu (83). Viename šone jis yra daž-niausia šarnyru sujungtas su patalų dėže (80). Iš galo raidės "U" profilio detalės yra uždarytos suklijuojant su dengiančiom plokštėm (DP) ir sutvirtintos kabėmis. Dėžės forma, būdama nedidelio svorio, sudaro didelę ke-liamąją galią ir suteikia laminatui atsparumą išlin-kimui . Taip pat galima skersine kryptimi įpresuoti arba įpjauti bangeles, klostes arba ir prapjovas (angas) (85)
[0046] ant gulimo baldo atramos paviršiaus, tam kad kiekvienu atveju būtų pagaminamas reikiamas elastiškas profilis.
[0047] Esant tinkamam ritinio skersmens parinkimui galima iš formuotų korpusų pagaminti taip pat lentynų detales, stalų karkasus, stalviršius ir kt. Vietoje minkštų apmušalų tada yra tikslingas arba įprastinis paviršiaus padengimas arba apvyniojimas dekoratyvine plėvele arba fanera vyniojimo proceso pabaigoje. Tam tikslui geriausia tinka iš anksto klijais padengti klojiniai.
[0048] Baldų detalė pagal fig. 13 ir fig. 14 yra sukurta kaip sėdėjimo ir/arba gulėjimo elementas, sėdimų arba gulimų baldų tokių kaip fotelių, kušečių, kampinių minkš-tasuolių, gultų, lovų ir kt. gamybai, ir turi nešamąją dali, (100) kaip atramini, arba apatini, karkasą, ir kuri, sudaro tuščiaviduris formuotas korpusas (100) iš klijuoto kartono arba kartono tipo arba popieriaus tipo plaušo medžiagos sluoksnių ir būtent iš tuščiavidurio ritinio (W).
[0049] Išilgai priekinės fasadinės pusės ir išilgai užpaka-linės fasadinės formuoto korpuso (100) pusės yra po vieną stangrią juostą (102) iš kombinuoto putplasčio profilio, ant kurio prigula stangrios medinės juoste-lės (103), sudarydamos juostelių groteles.
[0050] Ant stangrių medinių juostelių (103) , įterpus apsaugini, klojini, (104) yra uždedamas metalinių spyruoklių karkasas (105) ir/arba vienasluoksnis arba daugiasluoksnis putplasčio klojinys (10).
[0051] Formuoto laminato korpusas (100)-, kombinuoto putplasčio profiliai (102), stangrios medinės juosteles (103), apsauginis klojinys (104)- ir putplasčio klojinys (106) yra tarpusavyje sujungti klijuojant.
[0052] Kombinuoto putplasčio profiliai (102) yra sudaryti iš kampuoto skerspjūvio, daugiausia kvadratinių arba sta-čiakampių pilnavidurių juostinių profilių iš elastinių ir/arba lanksčių plastmasių.
[0053] Kombinuoto putplasčio profiliai (102), savo apatine pu-se priklijuoti ant formuoto laminato korpuso (100), ir stangrios medinės juostelės (103), išilgai priklijuotos prie kombinuoto putplasčio profilių (102) sudaro tvirtą jungini,.
[0054] Metalinis spyruoklių karkasas (105) nusitęsia per visą gulimo ar sėdimo elemento ilgį ir didžia dalimi per jų stori, ir guli vienasluoksnio ar daugiasluoksnio put-plasčio klojinio (106) išėmoje (107). Tarp spyruoklių karkaso (105) ir stangrių medinių juostelių (103) , o taip pat tarp spyruoklių karkaso (105) ir putplasčio klojinio (106) yra uždėta po apsaugini, klojini, filco, kuris yra priklijuotas ant stangrių medinių juostelių ir nejudomai uždėtas ant pultplasčio.
[0055] Putplasčio klojinys (106) apgaubia spyruoklių karka-są (105) iš priekinės ir užpakalinės fasadinių pusių su nukarusiais kraštais (108,109), kurie iš priekio ir iš užpakalio išsikiša virš formuoto laminato korpuso.
[0056] Ant putplasčio klojinio (106) galima klijuojant pri-tvirtinti minkštą putplasčio sluoksni, (110) ir ant jo plaušo sluoksnį (111) ir abu sluoksniai (110, 111) iš fasadinės pusės supa putplasčio klojinio (106) kraš-tus (108) iki formuoto laminato korpuso (100) ir iš antros pusės baigiasi ties kraštu (109) .
[0057] Formuoto laminato korpusas~ (100) turi plokščią sta-čiakampi, skerspjūvi, su apvaliais skerspjūvio kampais su žemyn ir link užpakalinės pusės einančiu išgaubtu fasado lanku (100a).
[0058] Apmušalas (apvalkalas) (112) daugiausia tekstilinis apvalkalas yra užtempiamas ant plaušo sluoksnio (111), ant putplasčio klojinio (106) iš fasadinės pusės pra-eina iki formuoto laminato korpuso (100) ir tvirtinamas prie formuoto laminato korpuso klijuojant, kabėmis (113) vinimis ar pan., šis apvalkalas (112) pagal formą apima ir kraštus (108, 109).
[0059] Gaminant sėdimą ir/arba gulimą elementą -pagal fig. 14 be spyruoklių karkaso (3 05) yra numatomas storesnis vienasluoksnis arba daugiasluoksnis putplasčio klojinys (106), priklijuotas ant stangrių medinių juoste-lių (103), įterpiant apsaugini, klojini, (104). Fig. 13 yra parodytas putplasčio klojinys (106) iš dviejų skirtingo kietumo (elastinių) sluoksnių, o iš fasadinės pusės turi kraštų (108) uždarymui laiptuotą paviršių arba atskirą putplasčio detalę (106a). Fig. 14 parodytas tankesnis vienasluoksnis putplasčio klojinys (106) su putplasčio detale (106a) priformuota iš fasadinės pusės (106a) , kuri gali būti taip pat daugiasluoksnė.
[0060] Skirtingas kietumas putplasčio klojinyje (106) gali būti ištisiniame klojinyje pasiektas atitinkamai gaminant arba suklijuojant daugeli, sluoksnių..
[0061] Fig. 14 yra pažymėtas prie formuoto korpuso galų pritvirtintos laminato plokštės, kurios iš vienos pusės sustandina formuotą korpusą (100) ir iš kitos pusės tarnauja išardomų sėdimų ir gulimų elementų sujungimui varžtais ir pan.
[0062] Numeriu 115 yra pažymėta nugarėlė, kuri gali būti de-rinama prie sėdimo ar gulimo elemento ir su šiuo su-j ungiama.
1. Baldų ir baldų detalių gamybos būdas, kuriuo kartoną (K) arba kartono pavidalo plaušo medžiagą padengia šaltai kietėjančiais klijais (LE) , sluoksniuoja gaunant formuoto laminato korpusą, sujungia, presuojant (PR) ir kietinant, besiskiriantis tuo, kad kartoną (K) kaip kartono juostą (KB) po klijų užnešimo (LA) vynioja į tuščiavidurį ritini, (W,WA) ir tuoj po to tarp vidinio ir išorinio formavimo korpusų (F1-F4; F5-F8) per vieną presavimo ciklą (PR) presuoja (PR) pagal formą, po to išima gamini, iš formos, pašalina plaušą (EK) ir kietina (AH).
2. Būdas pagal 1 punktą, besiskiriantis tuo, kad presavimo cikle (PR) perforuoja (PF), presuoja klostes ir/arba komplektuoja (BS) ritini, (W,WA) su ankeriais, diubeliais, varžtų lizdais ir panašiai.
3. Būdas pagal 1, 2 punktus, besiskiriantis tuo, kad prieš kietinimą (AH) įstato (ES) spyrius (ST) ir prišaudo juos kabėmis,
4. Būdas pagal vieną iš 1-3 punktų besiskiriantis tuo, kad prieš kietinimą (AH) ant ritinio angų iš galo priklijuoja (LV) ir prišaudo dengiančias plokšteles (DP).
5. Būdas pagal vieną iš 1-4 punktų, besiskiriantis tuo, kad ritini, (W) vienu atskyrimo cik-lu (TS) suskirsto i, keletą dalių (Wl, W2) lygiagrečiai vyniojimo ašiai ir/arba i, jį įterpia skiltis suba-rančius ruošinius.
6. Įrenginys būdo realizavimui pagal vieną iš 1-5 punk-tų, besiskiriantis tuo, kad turi kartono juostą (KB) traukiamą iš atsargos rulono (R) po kurio eina įmontuotas juostos tempiklis (1), kuris per įren-ginį su pneumatiniais cilindrais (10) sudaro atsargos kilpą ir atsargos kilpos zondavimu valdo atsargos rulono paleidimą, ir, kad po juostos tempiklio (1)- yra įmontuoti kreipiamieji ritinėliai (11-15), iš kurių pirmas ir paskutinis veikia kartu su reguliuojama stab-dančia juostele (21, 25) ir, kad tarp dviejų krei-piančiųjų ritinėlių (14, 15) įmontuotas klijų užnešimo velenas (3) ir, kad mažiausiai vienas iš kreipiamųjų ritinėlių, kuris yra prie klijų užnešimo veleno (3) yra sujungtas su valdomu pakėlimo įrenginiu (33), kurį pa-veikus, kartono juosta (KB) pakeliama nuo klijų už-nešimo veleno (3) , o šiaip su juo kontaktuoja, ir kad po paskutinio kreipiančiojo ritinėlio (15) yra įtai-sytas vyniotuvas su vyniotuvo šerdies paleidimo mechanizmu (42) ir išardoma ritinio šerdimi (4), kuri sudaryta iš priešpriešiais ribotai pastumiamų šerdies dalių (40, 41) .
7. Įrenginys pagal 6 punktą, besiskiriantis tuo, kad klijų užnešimo velenas (3) yra sujungtas su veleno paleidimo mechanizmu (32), kuris veleno paviršių valdo pagal kartono juostos (KB) kryptį ir greitį arba varomas užduotu minimaliu greičiu per laisvą eigą.
8. Įrenginys pagal 6 arba 7 punktus, besiskiriantis tuo, kad klijų užnešimo velenas (3) savo apatine dalimi panardintas į klijų vonelę (30) reguliuojamu gyliu.
9. Įrenginys pagal 8 punktą besiskiriantis tuo, kad klijų vonelė (30) yra įtaisyta ant valdomo pakėlimo įrenginio (35) .
10. Įrenginys pagal 6 punktą, besiskiriantis tuo, kad šerdies dalys (40, 41) išskiriamos ir sutraukiamos valdant pneumatiškai arba hidrauliškai.
11. Įrenginys pagal 6 punktą, besiskiriantis tuo, kad šerdies dalys (40, 41) yra montuojamos su pakeičiamomis formavimo dalimis (F1-F4), kurių išori-niai kontūrai sudaro vidini, ritinio (W) kontūrą.
12. Įrenginys pagal 11 punktą, besiskiriantis tuo, kad tarp formos dalių (F10, Fll) yra palikta išpjova (FA), kur yra įmontuojamas išplečiamas ir su-traukiamas atraminis korpusas (F12).
13. Įrenginys pagal vieną iš 6-12 punktų, besiskiriantis tuo, kad prieš ritinio šerdį (4) yra įtaisyta atrama su skersinio pjovimo įrenginiu (45) ir/arba reguliuojamais išilginio pjovimo figūriniais peiliais (47) ir šiuo atveju ant pjovimo įrenginio atramos virš kartono juostos (KB) yra įtaisyti čiulp-tukai (46) .
14. Įrenginys pagal vieną iš 6-13 punktų, besiskiriantis tuo, kad ritinio šerdis (4) yra sumontuota taip,kad ją stabdytų pasukamomis svirtimis (93) ant pasukimo mechanizmo (94) ašies (92), o pa-starasis mechanizmas vyniojant reguliuojamu beveik to-lygiu tempimu veikia į kartono juostą (KB).
15. Įrenginys pagal 6-14 punktą, besiskiriantis tuo, kad ant ritinio šerdies (4) įmontuoti valdymo kumšteliai (48), kurie kartu su skaitliuku (49) reguliuoja skersi"io pjovimo įrenginį (45), čiulptukus (46), stabdymo juosteles (21, 25) ir pakėlimo įrengi-nį (33) taip pat ritinio šerdies (4) pervedimą į ra-mybės būklę.
16. Įrenginys pagal punktą, b siskiriant-is tuo, kad po vyni ,:vo yra p .statytas presas (5) su centriniu guoliu ; i, į kurį gali būti įstatoma presavimo šerdis (4B) a ritinio šerdis (4) su ritiniu (W), apie kurią iš daugelio pusių įtaisyti reguliuojami spaudimo cilindrai (50-56), kurie yra komplektuojami su detalėmis (F5-F8), kurių formavimo plokštumos atkreip-tos i, ritini, (W) atitinka užduotą ritinio formą, kuri iš esmės yra papildanti išorinę vidinių formavimo de-talių formą (F1-F4) , ir kad prie preso (5) yra darbinio skysčio prijungimas (58) presavimo šerdžiai (4B) arba ritinio šerdžiai (4), šerdies dalių (40, 41) ir/arba atramos korpuso (F12) paveikimui arba atpalaidavimui.
17. Įrenginys pagal 16 punktą, besiskiriantis tuo, kad bent jau prie vieno spaudimo cilindro (55) formavimo dalis (13) įtaisyta ant vyrių.
18. Įrenginys pagal 16 arba 17 punktus, besiskiriantis tuo, kad tarp vyniojimo paleidimo mechanizmo (42) ir centrinės atramos (57) yra pastaty-tas transportavimo įrenginys mažiausia viena vyniojimo šerdžiai (4) arba ritiniui (W).
19. Įrenginys pagal 18 punktą, besiskiriantis tuo, "kad tarp vyniojimo paleidimo mechanizmo (42) ir centrinės atramos (57) yra įtaisyta tarpinė atrama antrai ritinio šerdžiai (4), taip kad transportavimo įrenginys apvyniotą ritinio šerdį reguliuojamai tran-sportuoja į presą (5) ir tada tuščią vyniojimo šerdį nuo tarpinės atramos gabena į vyniojimo paleidimo me-chanizmą (42) ir po presavimo bei plaušo pašalinimo gabena kitą vyniojimo mechanizmą į tarpinę atramą.
20. Įrenginys pagal 6-19 punktus, besiskiriantis tuo, kad ritinio šerdis (4) iš vienos pusės yra įtaisyta dvigubame guolyje (92),"-o iš kitos pusės turi pastumiamą, paverčiamą, išimamą guolį (91).
21. Įrenginys pagal 20 punktą, besiskiriantis tuo, kad ant ritinio šerdies (4) yra įtaisytas ritinio nuėmimo įrenginys (90), kuris yra įtaisytas reguliuojamai ir nuima gatavą ritini, (W) , esant atpa-laiduotam ir atverstam guoliui (91), o po šerdies da-lių (40, 41) išplėtimo ir sutraukime guolis (91) vėl atverčiamas ir prijungiamas.
22. Baldų detalė ir mažiausiai su viena tokia detale pagamintas baldas, kur baldų detalė yra pagaminta iš suklijuoto kartono arba plaušo medžiagos laminato, pagal vieną iš 1-21 punktų besiskiriantis tuo, kad baldų detalė yra sudaryta iš ritinio (W, WA) arba ritinio atpjovos (Wl, W2).
23. Baldų detalė pagal 22 punktą, besiskirianti tuo, kad ritinys (W) sudaro tunelio formos poran-ki, (60), kuris iš galo yra suklijuotas ir/arba kabėmis sutvirtintas su plokštele (DP).
24. Baldų detalė pagal 22 punktą, besiskirianti tuo, kad ritinys (W) yra formuojamas plokščias su užapvalintomis briaunomis ir yra padalintas lygiagre-čiai ašiai taip, kad iš to padaromos nugarėlės gelde-lės (64), kurių vidus užpildomas minkšta medžiaga (65).
25. Baldų detalė pagal 23 arba 24 punktą, besiskirianti tuo,kad ritinys (W) mažiausiai viename briaunos gale (70A, 70B) yra supresuotas klastotėmis taip, kad nugarėlė (70) iš galo yra atlenkta.
26. E aidų detalė pagal 22 punktą, besiskirian-t i ruo, kad ritinys WA) yra presuotas ; įgaubtai formuo; <nt nugarėlę (7 0) i sėdynę (71).27„ BaLvį detalė pagal 26 punktą, b e s i s k i a n-t i t' , kad sėdynes (7" sėdėjimo plokštuma ra su i.spaus" >mis angomis arba lyšiais ir/arba su i: pi aus-tyta j ristelių pavidalo struktūra.28. Baldų detalė pagal 22 punktą, besiskirianti tuo, kad ritinys (W) yra presuojamas išilgai" ir/arba iš galų nusklembiant.29. Baldų detalė pagal 22 arba 28 punktą, besiskirianti tuo, kad ritinys (W) yra stačiakampis ir yra supjaustytas išilgine kryptimi, o atskiros ritinio atpjovos sudaro patalų dėžę (80) ir/arba gulimą korpu-są (81) .iO. Baldų detalė pagal 29 punktą, besiskirian-i tuo, kad gulimas korpusas (81) yra su įspaustomisrba prapjautomis angomis ar plyšiais.31. Baldų detalė pagal vieną iš 1-30 punktų, besi-f kirianti tuo, kad detalė atskirai arba sumontavus baldą, šiuo atveju yra su minkštais elemen-tais ir dekoratyvinės medžiagos ar baldinio audinio apvalkalu.32. Baldų detalė pagal 22 punktą, besiskirianti tuo, 'kad ji padengta dekoratyvine plėvele arba fanera.33. Baldų detalė pagal 22 punktą, besiskirianti tuo, kad ją sudaro kartonas pagamintas iš antrinio panaudojimo popieriaus arba sunkiojo kartono, kurio svoris ploto vienetui 300-350 g/m2 .34. Baldų detalė pagal 23 punktą, besiskirianti tuo, kad ritinys (W, WA) yra sudarytas iš 10-16 sluoksnių kartono.35. Baldų detalė pagal vieną iš 1—34 punktų, besiskirianti tuo, kad ji suformuota kaip sėdimas ar gulimas elementas, kuriame:- kaip nešanti dalis (100) numatytas tuščiaviduris su-vyniotas formuoto laminato korpusas iš klijuoto kartono arba kartono pavidalo plaušo medžiagos sluoksnių,- išilgai fasadinės ir užpakalinės formuoto laminato korpuso (100) pusės yra įtaisyta dvi stangrios juostos (102) iš kombinuoto putplasčio profilių,- ant stangrių juostų (102) išdėstytos stangrios me-dinės juostelės (103),- ant stangraus medžio juostelių (103) su apsauginio klojinio intarpu (104) įdėtas metalinis spyruoklių karkasas (105) ir/arba vienasluoksnis arba daugiasluoksnis putplasčio klojinys (106) ir- formuoto laminato korpusas (100), kombinuoto put-plasčio profiliai (102), stangrios medinės juoste-lės (103), apsauginis klojinys (104) ir putplasčio klojinys (106) yra sujungti tarpusavyje klijavimo būdu.36. Baldų detalė pagal 35 punktą, besiskirianti tuo, kad kombinuoto putplasčio profiliai (102) yra sudaryti iš stačiakampio skerspjūvio pilnų juostinių profilių iš elastiškų ir/arba lanksčių plastmasių.37. Baldų detalė pagal 35 arba 36 punktus, besi-s k i r i a r. i tuo, kad kombinuoto putplasčio proi iai (102) . -o apatine pu o.-; klijuojami ant formuoto 1aminato korr ~o (100), o stangrios medinės juos-telės 103) savo c.; ais išilgine kryptimi yra t" tinamo. orikli juoj ar ant kombinuc putplasčio pro.lių {:C .
28. Baldų detalė pagal 22 punktą, besiskirianti tuo, kad ritinys (W) yra presuojamas išilgai" ir/arba iš galų nusklembiant.29. Baldų detalė pagal 22 arba 28 punktą, besiskirianti tuo, kad ritinys (W) yra stačiakampis ir yra supjaustytas išilgine kryptimi, o atskiros ritinio atpjovos sudaro patalų dėžę (80) ir/arba gulimą korpu-są (81) .iO. Baldų detalė pagal 29 punktą, besiskirian-i tuo, kad gulimas korpusas (81) yra su įspaustomisrba prapjautomis angomis ar plyšiais.31. Baldų detalė pagal vieną iš 1-30 punktų, besi-f kirianti tuo, kad detalė atskirai arba sumontavus baldą, šiuo atveju yra su minkštais elemen-tais ir dekoratyvinės medžiagos ar baldinio audinio apvalkalu.32. Baldų detalė pagal 22 punktą, besiskirianti tuo, 'kad ji padengta dekoratyvine plėvele arba fanera.33. Baldų detalė pagal 22 punktą, besiskirianti tuo, kad ją sudaro kartonas pagamintas iš antrinio panaudojimo popieriaus arba sunkiojo kartono, kurio svoris ploto vienetui 300-350 g/m2 .34. Baldų detalė pagal 23 punktą, besiskirianti tuo, kad ritinys (W, WA) yra sudarytas iš 10-16 sluoksnių kartono.35. Baldų detalė pagal vieną iš 1—34 punktų, besiskirianti tuo, kad ji suformuota kaip sėdimas ar gulimas elementas, kuriame:- kaip nešanti dalis (100) numatytas tuščiaviduris su-vyniotas formuoto laminato korpusas iš klijuoto kartono arba kartono pavidalo plaušo medžiagos sluoksnių,- išilgai fasadinės ir užpakalinės formuoto laminato korpuso (100) pusės yra įtaisyta dvi stangrios juostos (102) iš kombinuoto putplasčio profilių,- ant stangrių juostų (102) išdėstytos stangrios me-dinės juostelės (103),- ant stangraus medžio juostelių (103) su apsauginio klojinio intarpu (104) įdėtas metalinis spyruoklių karkasas (105) ir/arba vienasluoksnis arba daugiasluoksnis putplasčio klojinys (106) ir- formuoto laminato korpusas (100), kombinuoto put-plasčio profiliai (102), stangrios medinės juoste-lės (103), apsauginis klojinys (104) ir putplasčio klojinys (106) yra sujungti tarpusavyje klijavimo būdu.- kaip nešanti dalis (100) numatytas tuščiaviduris su-vyniotas formuoto laminato korpusas iš klijuoto kartono arba kartono pavidalo plaušo medžiagos sluoksnių,- išilgai fasadinės ir užpakalinės formuoto laminato korpuso (100) pusės yra įtaisyta dvi stangrios juostos (102) iš kombinuoto putplasčio profilių,- ant stangrių juostų (102) išdėstytos stangrios me-dinės juostelės (103),- ant stangraus medžio juostelių (103) su apsauginio klojinio intarpu (104) įdėtas metalinis spyruoklių karkasas (105) ir/arba vienasluoksnis arba daugiasluoksnis putplasčio klojinys (106) ir- formuoto laminato korpusas (100), kombinuoto put-plasčio profiliai (102), stangrios medinės juoste-lės (103), apsauginis klojinys (104) ir putplasčio klojinys (106) yra sujungti tarpusavyje klijavimo būdu.36. Baldų detalė pagal 35 punktą, besiskirianti tuo, kad kombinuoto putplasčio profiliai (102) yra sudaryti iš stačiakampio skerspjūvio pilnų juostinių profilių iš elastiškų ir/arba lanksčių plastmasių.37. Baldų detalė pagal 35 arba 36 punktus, besi-s k i r i a r. i tuo, kad kombinuoto putplasčio proi iai (102) . -o apatine pu o.-; klijuojami ant formuoto 1aminato korr ~o (100), o stangrios medinės juos-telės 103) savo c.; ais išilgine kryptimi yra t" tinamo. orikli juoj ar ant kombinuc putplasčio pro.38. j? " ų detalė p~ vieną iš 35- 7 punktų, besi-s k : i ant:' o, kad spyruoklių karkasai (3-05) per visą ilgi, ir didesnėje dalyje sėdimų ir/arba gulimų elementų pagal gylį yra vienasluoksnio arba daugiasluoksnio putplasčio klojinio išėmoje (106) ir tarp spyruoklių karkaso (105) ir stangrių medinių juoste-lių (103) , o taip pat tarp spyruoklių karkaso (105) ir putplasčio klojinio (106) yra suklijuota po vieną ne-judamą apsauginį sluoksnį (104) iš filco, užklijuojamo ant stangrių medinių juostelių (103) ir ant putplasčio klojinio (106) .9. Baldų detalė pagal vieną iš 35-38 punktų, besi-kurianti tuo, kad putplasčio klojinys (106) jyruoklių karkasą (105) iš fasadinės ir užpakalinės įsės apgaubia žemyn nuleistais kraštais (108, 109), :rie iš priekinės ir užpakalinės pusės atsikišę nuo jrmuoto laminato korpuso (100).Baldų detalė pagal 35-39 punktus, besiski-i a n t i tuo, kad ant putplasčio klojinio (106) yra..ijuojant pritvirtintas minkštas putplasčio sluoks-is (110) ir ant jo klijuojant pritvirtintas plaušo iuoksnis (111) ir abu sluoksniai (110, 111) iš fasado usės apgaubia putplasčio klojinio (106) kraštus (108) ki formuoto laminato korpuso (100).41. Baldų detalė pagal 35-40 punktus, besiskirianti tuo, kad formuoto laminato korpusas (100) turi plokščią stačiakampi, skerspjūvi, su užapvalintais kampais ir link užpakalinės pusės praeinanti, išgaubtą priekini, lanką (100a) .42. Baldų detalė pagal 35-41 punktus, besiskirianti tuo, kad tekstilinis apmušalas (112) yra užtemptas ant plaušo sluoksnio (111) apgaubiant put-plasčio klojint (106) iš priekio siekia iki formuoto laminato korpuso (100), o iš. užpakalinės pusės nuve-damas iki formuoto laminato korpuso (100) ir pri-tvirtinamas prie formuoto laminato korpuso (100) klijuojant, sutvirtinant kabėmis (113), prikalant ar pan.43. Baldų detalė pagal 35-42 punktus, besiskirianti tuo, kad ji be spyruoklių karkaso (105) turi storą putplasčio klojini (106), pritvirtintą klijuojant ant stangrių medinių juostelių (103) ir įter-piant apsaugini, klojimi, (104).44. Baldų detalė pagal 35-43 punktus, besiskirianti tuo, kad formuoto laminato korpusas (100) iš galo turi plokštės pavidalo detalę (114) formuoto korpuso (100) sustandinimui ir sėdimų ir/arba gulimų elementų sujungimui tarpusavyje.
9. Baldų detalė pagal vieną iš 35-38 punktų, besi-kurianti tuo, kad putplasčio klojinys (106) jyruoklių karkasą (105) iš fasadinės ir užpakalinės įsės apgaubia žemyn nuleistais kraštais (108, 109), :rie iš priekinės ir užpakalinės pusės atsikišę nuo jrmuoto laminato korpuso (100).Baldų detalė pagal 35-39 punktus, besiski-i a n t i tuo, kad ant putplasčio klojinio (106) yra..ijuojant pritvirtintas minkštas putplasčio sluoks-is (110) ir ant jo klijuojant pritvirtintas plaušo iuoksnis (111) ir abu sluoksniai (110, 111) iš fasado usės apgaubia putplasčio klojinio (106) kraštus (108) ki formuoto laminato korpuso (100)...ijuojant pritvirtintas minkštas putplasčio sluoks-is (110) ir ant jo klijuojant pritvirtintas plaušo iuoksnis (111) ir abu sluoksniai (110, 111) iš fasado usės apgaubia putplasčio klojinio (106) kraštus (108) ki formuoto laminato korpuso (100).41. Baldų detalė pagal 35-40 punktus, besiskirianti tuo, kad formuoto laminato korpusas (100) turi plokščią stačiakampi, skerspjūvi, su užapvalintais kampais ir link užpakalinės pusės praeinanti, išgaubtą priekini, lanką (100a) .42. Baldų detalė pagal 35-41 punktus, besiskirianti tuo, kad tekstilinis apmušalas (112) yra užtemptas ant plaušo sluoksnio (111) apgaubiant put-plasčio klojint (106) iš priekio siekia iki formuoto laminato korpuso (100), o iš. užpakalinės pusės nuve-damas iki formuoto laminato korpuso (100) ir pri-tvirtinamas prie formuoto laminato korpuso (100) klijuojant, sutvirtinant kabėmis (113), prikalant ar pan.43. Baldų detalė pagal 35-42 punktus, besiskirianti tuo, kad ji be spyruoklių karkaso (105) turi storą putplasčio klojini (106), pritvirtintą klijuojant ant stangrių medinių juostelių (103) ir įter-piant apsaugini, klojimi, (104).44. Baldų detalė pagal 35-43 punktus, besiskirianti tuo, kad formuoto laminato korpusas (100) iš galo turi plokštės pavidalo detalę (114) formuoto korpuso (100) sustandinimui ir sėdimų ir/arba gulimų elementų sujungimui tarpusavyje.
