[LT] Išradimas priskiriamas biologijai ir gali būti naudojamas augalų augimui tirti mikrogravitacijos sąlygomis.@Išradimo tikslas - įrenginio biologiniams eksperimentams konstrukcijos supaprastinimas ir atliekamų tyrimų kokybės pagerinimas.@Biologinių obbjektų kultivavimo kameroje 5 su plokštele 10 tiriamųjų augalų sėkloms prie korpuso dalies 1 vidinės sienelės pritvirtinta talpa 6 su maitinimo skysčiu, o prie korpuso dalies 2 vidinės sienelės - talpa 7 su fiksavimo skysčiu. Talpos 6 ir 7 yra pinai arba iš dalies išgaubtos formos, pagamintos iš elastingos termiškai suardomos medžiagos ir yra įtemptoje būklėje. Prie talpų 6 ir 7 išgaubtų sienelių 8 ir 9 liečiasi atidarymo įtaiso elektriniai kaitintuvai 11 ir 12, kurie laidais 13 ir 14 per jungtį 15 sujungti su maitinimo šaltiniu.
[EN]
[0001] Išradimas skiriamas biologinių tyrimų sričiai ir gali būti naudojamas įrenginiuose augalų augimui tirti mikrogravitacijos sąlygomis.
[0002] Žinomi įrenginiai biologiniams eksperimentams (žiūr. TSRS a. 1. Nr. 1033067 ir Nr. 1571803), turintys herme-tišką biologinių objektų kultivavimo kamerą, indą su fiksavimo skysčiu ir įtaisą šio indo atidarymui.
[0003] Šiuose įrenginiuose reikiamas maitinimo skysčio kiekis tiriamiems biologiniams objektams į kultivavimo kamerą paduodamas prieš pradedant eksperimentą, todėl minėti įrenginiai netinka tiems atvejams, kai maitinimo skystį į kultivavimo kamerą reikia paduoti surinkus įrenginį, panaudojant distancinį valdymą, pavyzdžiui, nepilotuo-jamuose kosminiuose aparatuose.
[0004] Žinomas įrenginys biologiniams eksperimentams (žiūr. biuletenis "Kosmicheskaya byologya į meditsyna", 1975, Nr. 8), turintis keletą biologinių objektų kulti-vavimo kamerų ir vieną talpą su maitinimo skysčiu, iš kurios skystis nuosekliai paduodamas per visas kameras.
[0005] Tokia įrenginio konstrukcija neleidžia atlikti biolo-ginius tyrimus atskirai kiekvienoje kameroje. Be to, padavus maitinimo skystį į kameras, jose kinta slėgis, kas didina tyrimų paklaidas.
[0006] Taip pat žinomas įrenginys biologiniams eksperimentams (žiūr. TSRS a. 1. Nr. 682182), turintis hermetišką bio-loginių objektų kultivavimo kamerą, talpas su maitinimo ir fiksavimo skysčiais, susidedančiais iš elastingo indo, hermetiškai uždengto lanksčia membrana, pertvaras ~arp kultivavimo kameros ir minėtų talpų su vamzde-liais, kurių vienas galas įvestas į kultivavimo kamerą, užaštrintas galas yra priešais minėtą membraną, ir membranų pradūrimo įtaisus, turinčius spyruokliuo-jančius stūmokliukus su kotu, liečiančius elastingo indo dugną ir šių stūmokliukų paleidimo grandinę su elektriniu kaitintuvu ir spyruokliniu spragtuku, kurio vienas galas įtvirtintas termiškai suardomu siūlu, be-siliečiančių su elektriniu kaitintuvu. Pagal komandą elektrinis kaitintuvas nutraukia siūlą, o spyruoklinis spragtukas išlaisvina stūmokliuko kotą, kuris kartu su stūmokliuku spyruoklės pagalba spaudžia į indo dugną. Tuo tarpu skystis, esantis inde, stumia membraną, kuri išlinksta i, išorę, o smailas vamzdelio galas praduria membraną ir fiksavimo skystis iš indo išpurškiamas į kamerą. Kai stūmokliukas atstatomas i pirminę padėti,, indas sienelių elastingumo dėka įgauna pirmykštę formą.
[0007] Šio įrenginio pagrindinis trūkumas - sudėtinga konstrukcija, apsprendžianti jo didelius gabaritus ir svorį, ypač nepageidautinus kosminiams aparatams. Be to, paduodamas į kultivavimo kamerą maitinimo skystis padi-dina jo slėgį ir iškreipia tyrimo rezultatus, kas ne-leistina biologiniuose eksperimentuose.
[0008] Išradimo tikslas - įrenginio biologiniams eksperimentams konstrukcijos supaprastinimas ir atliekamų tyrimų kokybės pagerinimas.
[0009] Nurodytas tikslas pasiekiamas tuo, kad žinomame įren-ginyje biologiniams eksperimentams, turinčiame herme-tišką biologinių objektų kultivavimo kamerą, talpas iš elastingos medžiagos su maitinimo ir fiksavimo skys-čiais ir jų atidarymo įtaisus, turinčius elektrinius kaitintuvus, talpos su maitinimo ir fiksavimo skysčiais yra išgaubtos arba iš dalies išgaubtos formos ir įtvir-tintos biologinių objektų kultivavimo kameroje, jų sienelės pagamintos iš termiškai suardomos medžiagos ir yra įtemptoje būklėje, o šių talpų atidarymo įtaisų kaitintuvai liečia jų sieneles.

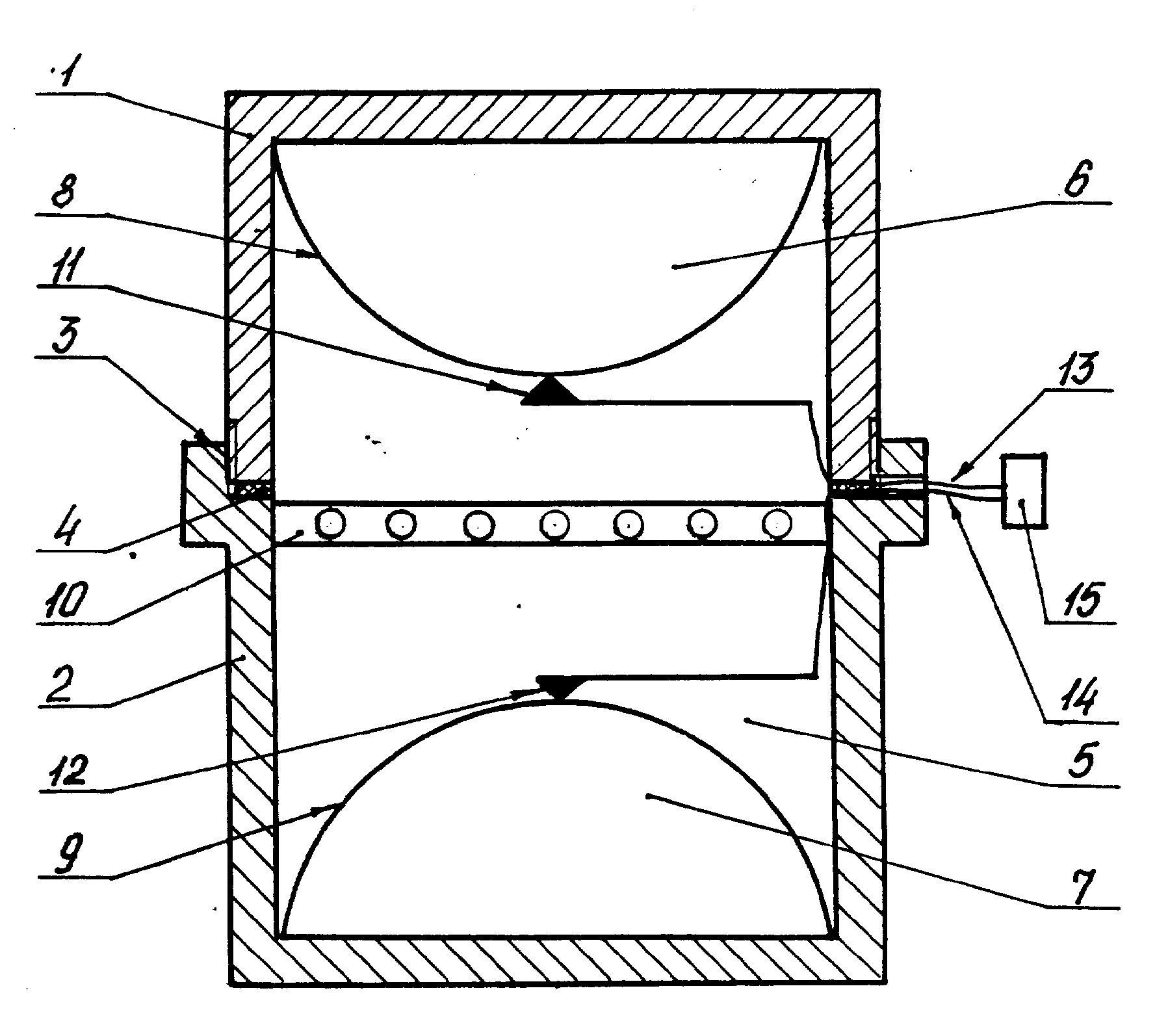

[0010] Brėžinyje schematiškai parodytas įrenginio biologiniams eksperimentams realizavimo pavyzdys skersiniame pjū-vyje.
[0011] Įrenginio korpusas susideda iš dviejų dalių 1 ir 2, hermetiškai uždaromų srieginiu sujungimu 3, tarp kurių įdėta guminė tarpinė 4. Biologinių objektų kultivavimo kamerą 5 sudaro vidinė korpuso ertmė. Prie korpuso dalies 1 vidinės sienelės pritvirtinta talpa 6 su maitinimo skysčiu, o prie korpuso dalies 2 vidinės sie-nelės - talpa 7 su fiksavimo skysčiu. Talpos 6 ir 7 yra pilnai arba iš dalies išgaubtos formos. Brėžinyje talpos 6 ir 7 parodytos nupjautos sferos pavidalo, ta-čiau jos gali būti ir sferos pavidalo bei išgaubtos ne-vienodai į abi puses. Talpų 6 ir 7 sienelės 8 ir 9 pagamintos iš vienalytės, termiškai suardomos medžiagos ir yra įtemptoje būklėje. Ant plokštelės 10 uždėtos hi-drofilinės medžiagos įtvirtintos tiriamųjų augalų sėk-los. Prie talpų 6 ir 7 išgaubtų sienelių 8 ir 9 lie-čiasi atidarymo įtaiso elektriniai kaitintuvai 11 ir 12, pavyzdžiui, rezistoriai, kurie laidais 13 ir 14 per jungti, 15 ir distancinio valdymo bloką sujungti su maitinimo šaltiniu (brėžinyje neparodyti).
[0012] Talpos 6 ir 7 užpildomos iš anksto atitinkamai maitinimo ir fiksavimo skysčiais ir pritvirtinamos atskirose korpuso dalyse 1 ir 2. Po to korpuso dalys 1 ir 2 her-metiškai uždaromos panaudojant sriegini, sujungimą 3 ir tarpinę 4.
[0013] Pagal valdymo bloko užduotą programą kaitintuvas 11 prijungiamas prie maitinimo šaltinio, įkaista ir pradegina skylutę talpos 6 sienelėje 8. Pro atsiradusią skylutę sienelės 8 elastingumo jėgos veikiamas maitinimo skystis purškiamas plokštelės 10 su tiriamųjų augalų sėklomis kryptimi. Skysčio išspaudimas iš talpos 6 baigiasi, kai jos sienelė praktiškai grįžta i, pradinę padėti,, kurioje ji buvo nesant talpoje skysčio. Skystis sudrėkina plokštelės hidrofilinę medžiagą, sukeldamas sėklų brinkimą ir dygimą. Eksperimento pabaigoje kaitintuvas 12 tokiu pat būdu pradegina skylutę talpos 7 sienelėje 9. Pro atsiradusią skylutę fiksavimo skystis išpurškiamas ant plokštelės 10 esančių sudygusių sėklų. Tolimesnis tiriamų augalų augimas nutraukiamas.
[0014] Tokiu būdu, panaudojus talpų maitinimo ir fiksavimo skysčiams sienelių elastingumo savybes ir jų jautrumą kaitinimui, žymiai supaprastėjo įrenginio konstrukcija. Kartu eksperimento eigoje kultivavimo kameroje nesi-keičia slėgis, kadangi kiek skysčio patenka iš talpos i, ją, tiek šios talpos tūris sumažėja.
Įrenginys biologiniams eksperimentams, turintis her-metišką biologinių objektų kultivavimo kamerą, talpas iš elastingos medžiagos su maitinimo ir fiksavimo skys-čiais ir jų atidarymo įtaisus, turinčius elektrinius kaitintuvus, besiskiriantis tuo, kad talpos su maitinimo ir fiksavimo skysčiais yra išgaub-tos arba iš dalies išgaubtos formos ir įtvirtintos biologinių objektų kultivavimo kameroje, jų sienelės pagamintos iš termiškai suardomos medžiagos ir yra įtemptoje būklėje, o šių talpų atidarymo įtaisų kaitintuvai liečia jų sieneles.
