[LT] Išradimas priklauso bulvių auginimo būdams ir kultivatoriams, kurie skirti žemės ūkio darbams. Jo tikslas - sumažinti energetines sąnaudas bei padidinti derlių.@Būdas pagal šį išradimą apima žemės įdirbimą rudenį ir pavasarį, bulvių sodinimą ir priežiūrą, kai pavasarį žemė įdirbama ruožais. Vidurinė ruožo dalis supurenama intensyviau nei išorinė. Bulvės sodinamos į intensyviau supurentą ruožo dalį. Po to supurenami likę nesupurenti tarpueiliai. Neįdirbtoji dalis nuskutama. @Kultivatorius turi eile išdėstytus apie vertikalią ašį besisukančius rotorius, kurie dirbdami poroje sukasi vienas prieškitą nuo intensyviai purenamo ruožo vidurio į išorę kultivatoriaus judėjimo kryptimi, o kultivatorių rotorių sukimosi apskritimas perdengia kito rotoriaus sukimosi apskritimą.
[EN] This invention relates to a method for growing potatoes and to an implement suitable as a cultivator for agricultural work. This is for the purpose of increasing the harvest and diminishing the energy input for growing of potatoes. A method for growing potatoes comprises cultivation of soil in autumn and in spring, planting and care of potatoes when in spring soil is cultivated by strips. The middle part of a strip may by loosened more intensively than the exterior part. Potatoes may by planted in the part of the strip loosened more intensively. After planting the spaces left between the strips may by loosened. Not cultivated part may by stubbled. The cultivator comprises rotors laid out in a line which revolve on the vertical axis. The rotors in a pair turn one opposite another in the direction of the moving cultivator off the middle of the intensively loosened strip to the exterior. The turning circle of one rotor recovers the turning circle of another rotors.
[0001] Išradimas priklauso žemės ūkiui, t.y. bulvių bei kitų kaupiamųjų kultūrų auginimo būdams ir žemės įdirbimo bei pasėlių priežiūros įrenginiams.
[0002] Žinomas bulvių auginimo būdas,kai bulvės sodinamos išfrezuojant lauke užsiduoto pjūvio kanalus, kurie užpildomi iš anksto paruošta su organinėmis bei mineralinėmis trąšomis sumaišyta žeme. Tai leidžia sudaryti birų, geros srtruktūros dirvožemį, kas palengvina bulvių se-paraciją jas kasant (TSRS autorinis liudujimas Nr. 127496, TAK A01B 79/02; 19597.J). Tačiau žemės ruošimas ją maišant su mineralinėmis bei organinėmis trąšomis ne lauke ir atvežimas į lauką bei kanalų užpildymas lauke susiję su labai didelėmis energetinėmis sąnaudomis, didele darbo apimtimi bei daugelio mašinų (žemių maišymo, kanalų užpildymo,žemes transportuojančių ir kt.)panaudojimu.
[0003] Pagal techninį sprendimą artimesnis siūlomam būdui yra bulvių sodinimo būdas,kuriame atlieka rudeninį ir pavasarinį dirvos
[0004] įdirbimą, bulves sodina ir prižiūri pasėlius.Pavasariniame įdirbime prieš bulvių sodinimą dirvą purena juostomis giliau nei buvo suarta rudeniniame įdirbime. Purenamos juostos plotis lygus tarpueilių pločiui. Nesupurentos juostos frezuojamos iki plūgo suslėgtos ribos, o dirvožemis beriamas ant anksčiau supurentos dirvos, sudarant vagos
[0005] keterą.Bulvės sodinamos į suformuotas vagų keteras (TSRS autorinis liudijimas Nr. 1464924, TPK A01B 79/02, 1987).Tai pagerina vandens ir oro režimą augantiems bulvių kerams ir sudaro nepalankias sąlygas piktžolėms, o tai padidina derlingumą (2).Tačiau šis būdas reikalauja didelės darbų apimties bei didelio skaičiaus įvairių mašinų,nes
[0006] reikia ne tik sukultivuoti ir suvagoti dirvą prieš bulvių
[0007] sodinimą, bet ir giliai ją išpurenti du kartus - vieną kartą ten,kur sodinamos bulvės, o antrą kartą tarpuvagiuose.Yra žinoma,kad kuo giliau purenama, tuo didesnės galios reikia tam darbui atlikti, o tai dar labiau didina energetines sąnaudas. Gilus tarpuvagių purenimas
[0008] sumažina drėgmės kiekį vagų keterose, kas sausą vasarą nenaudinga, o šlapią vasarą negelbsti nuo bulvių prigėrimo, nes vanduo nespėja susigerti į tarpuvagių žemę,ypač priemolio dirvose, o visa tai nedidina bulvių derliaus.
[0009] Žinomas ištisinio dirvos įdirbimo kultivatorius sudarytas iš
[0010] priverstinai sukamu apie vertikalias ašis rotorių, pritvirtų prie rėmo eile statmena mašinos judėjimo krypčiai (Vokietijos patentas Nr. 3508655 A01B 33/12 kl., 1986).Tačiau tokį kultivatorių galima naudoti tik ištisiniam dirvos kultivavimui ir jo panaudoti kaupimui, o tuo labiau juostiniam dirvos Įdirbimui negalima.
[0011] Panašesnis į siūlomą yra kultivatorius sudarytas iš priverstinai sukamų apie vertikalias ašis rotorių išdėstytų grupėmis po kelis ir pritvirtintų prie rėmo,grupės išdėstytos eilėje statmenoje mašinos judėjimo krypčiai, rotoriai išdėstyti taip, kad jų sukimosi apskritimai liestųsi (JAV patentas Nr. 4363362. TPK AB 33/06, 1982).
[0012] Toks kultivatoriaus rotorių išdėstymas įgalina purenti tarpueilius, bet nepritaikytas siūlomam kaupiamųjų kultūrų auginimo būdui, nes neįmanoma žemę įdirbti ruožais, kurių vidinė dalis būtų purenama intensyviau.0 tai nedaro gero vandens ir oro režimo augantiems bulvių kerams ir dėl to sumažėja derlius.
[0013] padidinti derlių. Energetinės sąnaudos mažinamos įdirbant dirvą skirtingo purenimo intensyvumo ruožais,mažinant mašinų bei operacijų skaičių. Bulvių derlius padidinamas, sodinant gumbus į intensyviau supurentą dirvą, sudarant palankias sąlygas lietaus vandeniui nubėgti nuo kietesnės nesupurentos į labiau supurentą dirvą,mažinant purenimo metu susidarančių smulkių (smulkesnių nei 1 mm) dirvos erozijai pavojingų dalelių skaičių.
[0014] Tikslas pasiekiamas, kai bulvių auginimo būde, kuriame dirvą
[0015] įdirba rudenį ir pavasarį,sodina bulves bei prižiūri pasėlius,
[0016] pavasarį žemė įdirba ruožais, kurių vidurinė 10-30 cm pločio juosta supurenama intensyviau nei išorinės,bulves sodina į intensyviau supurento ruožo dalį, po sodinimo supurena likusius nesupurentus tarpueilius. Esant piktžolėtai dirvai įdirbant dirvą pavasarį nuskuta nedirbamus ruožus.
[0017] Įdirbant žemę ruožais,kurių vidurinė dalis įdirbama intensyviau, bulvės sodinamos į smulkių dirvos trupinėlių aplinką, o vagos paviršiuje lieka stambesni trupiniai. Dėl to žemės dirbimo metu susidaro mažiau dirvos erozijai pavojingų smulkių (smulkenių nei 1mm) dalelių, o vagų paviršiuje nesusidaro dirvos pluta. Be to, susidaro
[0018] palankios sąlygos lietaus vandeniui nubėgti nuo kietesnės nesupurentos ir dalinai supurentos dirvos į intensyviau supurentą. Visa tai
[0019] pagerina oro ir vandens režimą vagos keteroje, o tai gerina bulvių kerų vystymąsi ir didina bulvių derlių.
[0020] Įdirbant žemę ruožais, kurių tik vidurinė dalis įdirbama intensyviau, sumažinamas įdirbamos žemės plotas, t.y. nereikia įdirbti 1/3 - 1/2 tarpueilio pločio. Be to, ruožuose žemė taip pat įdirbama nevienodu intensyvumu, o tai sumažina pasipriešinimą traukai. Bandymais nustatyta, kad purenant dirvą ruožais kultivatoriaus pasipriešinimas sumažėja 30-40 H priklausomai nuo purenamų ruožų pločio. Todėl suma-žėja energijos sunaudojimas, nes purenant ruožais jos reikia ma-žiau. Visa tai apibendrinę galime daryti išvadą, kad tokiu būdu suma-žinamos ir dirvos įdirbimo energetinės sąnaudos.
[0021] bamoji dalis nuskutama frezeriniu kultivatoriumi 2-6 cm gyliu, kas leidžia sunaikinti piktžoles ir sumažinti energetines sąnaudas, nes skutama tik 1/3-1/3 dirvos.
[0022] Šis būdas gali būti panaudotas ir kaupiamųjų kultūrų auginimui.Tada sėklos sėjamos arba daigai sodinami į intensyviau supurentų ruožų vidurį.
[0023] Šio būdo įgyvendinimui kultivatoriaus, sudaryto iš apie vertikalias ašis priverstinai sukamų rotorių, išdėstytų eilėje statmenoje mašinos judėjimo krypšiai ir pritvirtintų prie rėmo, rotoriai sumontuoti poromis, poroje dirbantys rotoriai sukami vienas prieš kitą kultivatoriaus judėjimo kryptimi, rotoriaus sukimosi apskritimai perdengia kito poroje esančio rotoriaus sukimosi apskritimą. Taip išdėstyti rotoriai užtikrina, kad kultivatoriumi įdirbant žemę ruožais, vidurinė dalis būtų supurenama intensyviau nei išorinė. Intensyvesnis supurenimas gaunamas dėl to, kad tą dalį purena du rotoriai.
[0024] daugiau, grupėje sumontuotų vidurinių rotorių sukimosi apskritimai kerta per rotorių spindulį kraštinių rotorių sukimosi apskritimus. Toks sprendimo būdas leistų paplatinti intensyviau purenamą ruo-
[0025] žą, panaudojant daugiau mažesnio diametro rotorių, kas sumažintų ro-torių sukimui panaudojamą galingumą ir energetines sąnaudas.
[0026] Nuo prototipo siūlomas bulvių auginimo būdas skiriasi tuo, kad 1/3-1/2 dirvos iš viso neįdirbama, o įdirbamas ruožas purenamas ne-
[0027] vienodai - intensyviau purenama ta dalis, kurioje numatoma sodinti bulves. Tai pagerina vandens ir oro režimą dirvoje, o tuo pačiu ir bulvių augimo sąlygas bei derlių. Be to, nereikia įdirbti 1/3-1/2 že-mės, o įdirbamas plotas purenamas nevienodu intensyvumu. Prototipe įdirbama visa žemė,o jos įdirbimo gylis net didesnis nei arimo.Dėl to siūlomas purenimo būdas reikalauja mažesnių energetinių sąnaudų.Be to nereikia papildomos purenimo operacijos, kas taip pat sumažina ener-getinius resursus ruošiant dirvą bulvėms sodinti.
[0028] Lyginant su prototipu, siūlomas bulvių bei kaupiamųjų kultūrų auginimui naudojamas kultivatorius skiriasi tuo, kad rotoriai sumontuoti poromis, poroje dirbantys rotoriai sukasi vienas prieš kitą kultivatoriaus judėjimo kryptimi, rotoriaus sukimosi apskritimai perdengia kito poroje esančio rotoriaus sukimosi apskritimą. Kai rotorių purenamame ruože yra trys arba daugiau, jie išdėstomi taip, kad vidurinių rotorių sukimosi apskritimai kirstų per rotorių spindulį kraštinių rotorių sukimosi apskritimus. Fig.1 pavaizduota: a) kultivatoriaus rotoriaus darbo schema sodinant bulves į įdirbtus žemės ruožus; b) kultivatoriaus darbas, žiūrint iš galo, sodinant bulves į išdirbtus žemės ruožus; c) frezerinio kultivatoriaus darbas, nuskutant neįdirbtus žemės ruožus. Fig.2: a) frezerinio kultivatoriaus darbas aukštų vagų sudarymo metu; b) frezerinio kultivatoriaus darbas žiūrint iš galo. Fig.3.: Frezerinio kultivatoriaus darbas, kai rotoriai dirba po tris vienoje grupėje.

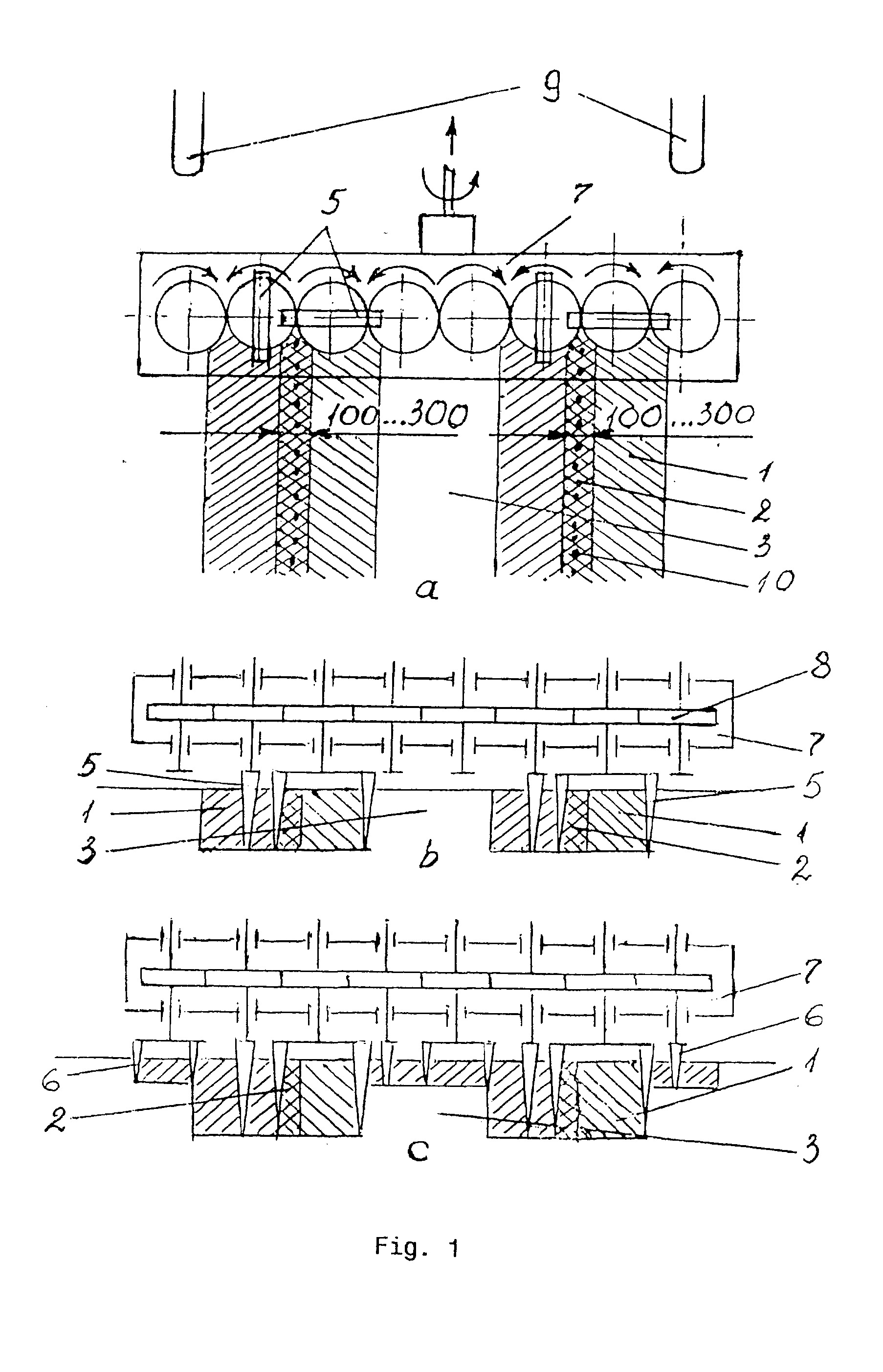

[0029] mės įdirbimą rudenį ir pavasari, bulvių sodinimą bei pasėlių priežiū-rą. Pavasarį žemė įdirbama ruožais 1 (fig.1), vidurinė dalis 2 10-30 pločiu supurenama intensyviau nei išorinė 1.Bulves sodina į intensyviau supurento ruožo dalį 10-12-tą dieną po sodinimo supurenami likę nesupurenti tarpueiliai 3 ir sudaromos aukštos vagos 4 (fig.2).
[0030] Kultivatorius (frezerinis) sudarytas iš priverstinai sukamų apie vertikalias ašis rotorių 5, išdėstytų eilėje statmenoje mašinos judėjimo krypčiai ir pritvirtintų prie rėmo. Rotoriai 5 sumontuoti poromis arba grupėmis po kelis. Poroje dirbantys rotoriai sukasi vienas prieš kitą kultivatoriaus judėjimo kryptimi. Rotorių sukimosi apskritimai perdengia kito poroje esančio rotoriaus sukimosi apskritimą (fig. 1). Kai rotoriai sugrupuoti po daugiau nei du, grupėje sumontuotų vidurinių rotorių sukimosi apskritimai kerta per rotorių spindulį kraštinius sukimosi apskritimus (fig. 3). Kultivatoriaus rotorių sukimosi apskritimai perdengia kito rotoriaus sukimosi apskritimą tikslu intensyviau supurenti vidurinę dalį (Fig. 1). Kada purenamo ruožo zonoje yra trys arba daugiau rotorių (fig.3),
[0031] jie išdėstomi taip, kad kraštiniai rotoriai purentų dirvą per
[0032] rotoriaus spiindulį ne taip intensyviai, o vidurinę dalį intensyviau. Jei dirva labai piktžolėta, pavasarį prieš bulvių sodinimą šiuo frezeriniu kultivatoriumi galima nuskusti neįdirbto ruožo dirvos pa-viršių 2-6 cm gyliu, pastačius spec. rotorius 6 (fig.1c)
[0033] - rudenį dirva paruošiama tradiciniu būdu: skutamos ražienos, akėja-ma, tręšiama organinėmis bei mineralinėmis trąšomis, ariama ir. jei reikia, purškiama herbicidais; - pavasarį dirvos akėjamos arba, kai dirva pradžiūsta, laukas kulti-vuojamas ištisai, savaitę (5-10 dienų) prieš bulvių sodinimą dirva supurenama 15-16 cm gylio ruožais (fig.1) (tarpueilio plotis b=700 mm, įdirbamų ruožų plotis 350 mm arba 467 mm), sudarant ne-aukštas vagas arba nesudarant jų frezeriniu kultivatoriumi 7 su vertikaliais rotoriais 5, kuriuos suka krumpliaračiai 8. Kartu nesupurentuose ruožuose 3 paliekamos provėžos 9 traktoriaus ratams pravažiuoti sodinimo metu. Dirva ruožuose supurenama nevienodu intensyvumu. Ruožo viduryje 2 dirva supurenama intensyviau negu jo kraštuose.
[0034] Tai atliekama frezeriniu kultivatoriumi 7 su vertikaliais rotoriais 5, kurie intensyviau supurena 10-30 cm pločio dirbamo ruožo vidurį 2.Vienoje poroje dirbantys vertikalūs rotoriai 5 sukasi vienas prieš kitą nuo intensyviai purenamo ruožo vidurio į išorę kultivatoriaus judėjimo kryptimi, o kultivatoriaus rotorių sukimosi apskritimai perdengia kito rotoriaus sukimosi apskritimą tikslu intensyviau supurenti vidurinę ruožo dalį. Kada purenamo ruožo zonoje yra trys arba daugiau rotorių (fig.3), jie išdėstomi taip, kad kraštiniai rotoriai purentų dirvą per rotoriaus 5 spindulį ne taip intensyviai, o vidinę ruožo dalį 2 intensyviau.
[0035] Jei dirva labai piktžolėta, žemę įdirbant ruožais neįdirbtoji dalis gali būti nuskutama 2-6 cm gyliu prie frezerinio kultivatoriaus 7 (fig.lc) velenų pridėjus specialius rotorius 6 su nedide-lio aukščio peiliais.
[0036] Bulvės 10 sodinamos į intensyviai supurentas juostas 2 trisde-šimties cm atstumu tarp gumbų 6-10 cm gyliu.Tai atliekama standar-tinėmis bulviasodėmis.

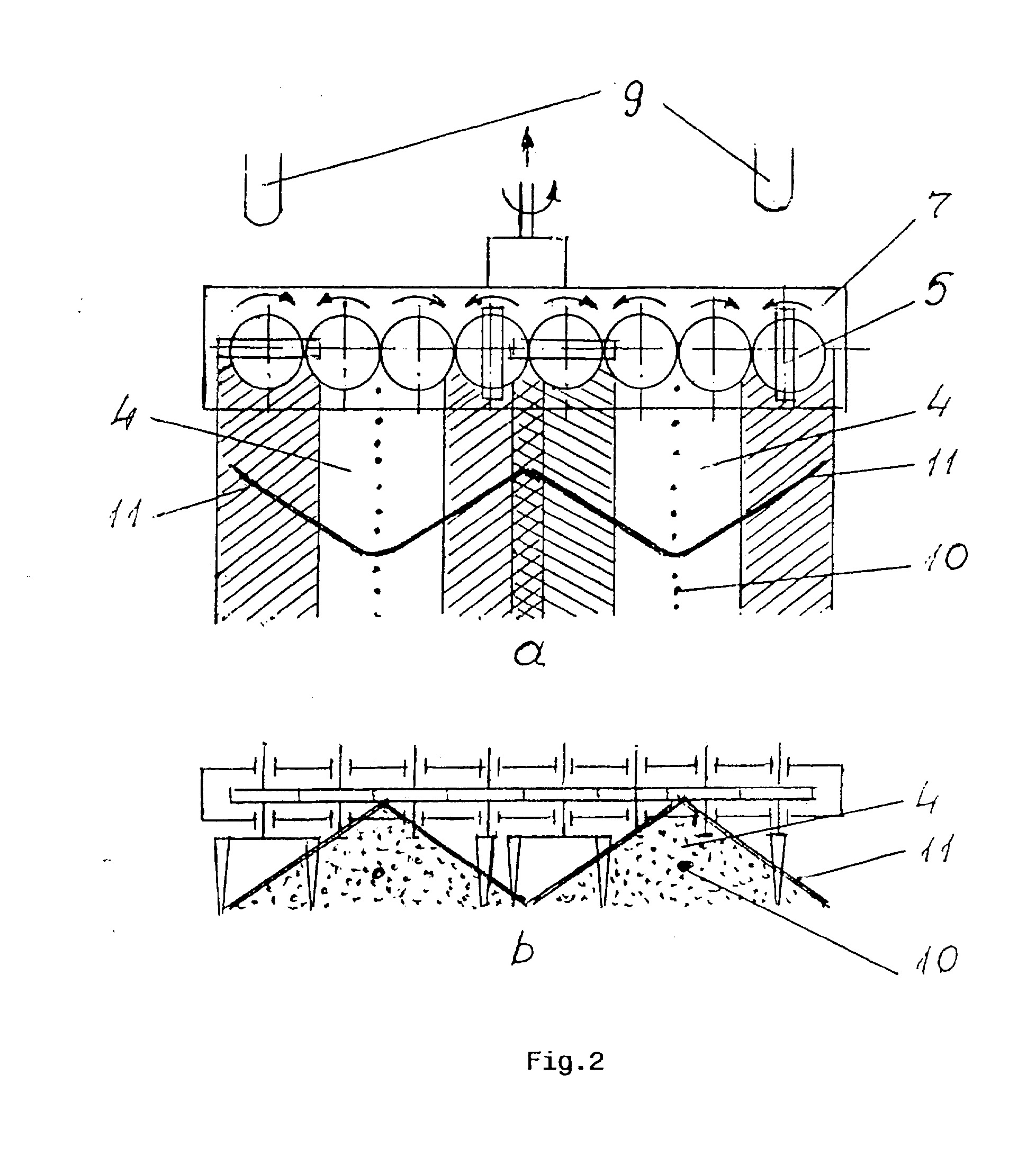

[0037] 10-12 d. po sodinimo (fig.2) frezeriniu kultivatoriumi 7 su vagų formuotuvu 11 supurenami likę nepurenti ruožai 3 (fig.1), o anksčiau purentų ruožų 1 vietoje suformuojamos aukštos 24-30 cm vagos 4 (fig.2). Su piktžolėmis, ligomis ir kolorado vabalais kovo-jama purškiant pasėlius herbicidais arba fungicidais.
[0038] Šį būdą galima naudoti daržovių ir kaupiamųjų kultūrų
[0039] auginimui, t.y. dirvos pavasariniam paruošimui, vėliau sėjant ar sodinant daigus į intensyviau supurentų ruožų vidurį,taip sumažintume energetines sąnaudas šių kultūrų auginimui bei padidintume jų derlių.
1.Bulvių bei kitų kaupiamųjų kultūrų auginimo būdas, kuriame dirvą įdirba rudenį ir pavasarį, sodina bulves bei prižiūri pasėlius besiskiriantis tuo, kad pavasarį žemę įdirba ruožais, pavasarį dirbamo ruožo vidurinę dalį supurena intensyviau nei išorinę, sodinamos bulvės į intensyviau supurento ruožo dalį, po sodinimo supurena likusius nesupurentus tarpueilius.
2. Būdas pagal 1 punktą, besiskiriantis tuo, kad įdirbant dirvą pavasarį nuskuta nedirbamus ruožus.
3.Kultivatorius sudarytas iš apie vertikalias ašis priverstinai sukamų rotorių, išdėstytų eile statmenai mašinos judėjimo krypčiai, besiskiriantis tuo, kad rotoriai sumontuoti poromis,dirbantys poroje rotoriai sukami vienas prieš kitą kultivatoriaus judėjimo kryptimi, rotorių sukimosi apskritimai perdengia kito poroje esančio rotoriaus sukimosi apskritimą.
4.Kultivatorius pagal 3 punktą, besiskirian t i s tuo,kad rotoriai sugrupuoti daugiau kaip po du, grupėje sumontuotų vidurinių rotorių sukimosi apskritimai kerta per rotorių spindulį kraštinių rotorių sukimosi apskritimus.
