[LT] Kamera (10), skirta gaminiams dengti miltelių pavidalo medžiaga, yra sudaryta iš ne mažiau kaip vieno plokščiojo filtro (22) ir judančiojo filtro atžvilgiu valančiojo įtaiso (7). Valymo sistemos, kurioje galima naudoti įvairių tipų plokščiuosius filtrus, kuri valo ypač gerai ir kurioje galima nekeisti filtrų, keičiant dažus, kita plokščiojo filtro (22) pusė yra padalinta į daug vienas nuo kito atskirtų ir hermetizuotų sektorių (72), prie kurių prieina pučiančioji tūta, nukreipta į filtrą ir pučiant suspaustą orą į ne mažiau kaip vieną sekciją bei judantį sekcijų (72) lauku.
[EN]
[0001] Sis išradimas aprašo kamerą, skirią gaminiams dengti miltelių pavidalo medžiaga, kuri orui, užterštam milteliais, nukreipti is kameros į supančiąją aplinką turi bent vieną plokščiąjį filtrą ir Sį plokščiąjį filtrą valantįjį įtaisą, be to, valantysis įtaisas ir plokSčiasis filtras juda vienas kito atžvilgiu.
[0002] Kitaip negu įprastuose valančiuosiuose filtruose, kurių darbas pagrįstas mechaninėmis priemonėmis C vibracijai) arba slėgio impulsais Ckai filtras ir tūta nejuda}, ir kurie gerai nei S vai o, be to, yra labai didelė jų Jautrių filtrų mechaninė apkrova, žinomuose filtravimo įrengimuose paprastai juda valymo įtaisas Cdažniausiai tūtos formos), o filtras nejuda CVFR paraiška Nr. 35000053, arba tūta yra įtvirtinta stabiliai, o Juda filtras. Valymo įrenginio pagrindinis tikslas yra taip išvalyti veikiantį filtrą, kad Jis visą laiką galėtų darbti , t. y. Jį regeneruoti darbo metu. Keičiant dažus, ypač Jei labai skiriasi Jų spalvos, būtina keisti ir filtrą.
[0003] Apskritai yra dvi tūtų sistemos: pirmojoje suspaustas oras per filtrą yra pučiamas iŠ Svaraus oro pusės, t. y. iš tos filtro pusės, kuri yra atsukta ne J, kamerą CVFR patentas Hr. 33180433. o antrojoje oras yra praretinamas kameros viduje, t. y. iŠ "dulkėtos" filtro pusės CVFR patentas Nr. 30230443-
[0004] Palyginus su filtrais, kurie turi didesnį lyginamąjį filtravimo pavirSių vienam gabaritinių matmenų vienetui ir darbo našumą, plokštieji filtrai turi tą privalumą, kad pigiau kainuoja jų gamyba ir juos galima greičiau pakeisti, kai keičiami dažai Cpavyzdžiui, neaustinius filtrus, tvirtinamus lipnia juosta}, dėl to geriausia juos naudoti, kai dengiamas nedidelis arba vidutinis detalių kiekis. Efektyvumo ir, svarbiausia. ekonomiškumo tikslais yra naudojami įvairios struktūros plokštieji filtrai, pavyzdžiui, popieriniai, austiniai, mineraliniai, metaliniai ir plastmasini ai.
[0005] Esminės popierinių filtrų ir plono audinio filtrų naudojimo problemos yra tos, kad tarp valančiosios tūtos ir tarp filtro paviršiaus negali boti mechaninio kontakto, nes, jam esant, filtrai gali supiySti. Dėl to tata turi judėti tam tikru atstumu nuo filtro paviršiaus, o tada negalima iki galo išvalyti filtro, kas būtina, keičiant dažus. Be to, paprastai tokio tipo mechaninė atraminė konstrukcija trukdo tūtai judėti. Todėl keičiant dažus, esančius kameroje, o tai reikia daryti, kaip buvo minėta, gana dažnai, filtrą taip pat tenka keisti. Jei filtras yra iŠ paprasto audinio, tai tūta gali prisiliesti prie filtro paviršiaus, o tai padidina darbo našumą ir sumažina filtro mechaninį užterštumą. Dėl filtro mechaninio susidėvėjimo susidaro gumulėliai, kuriuos būtina pasalinti i S išvalytų miltelių, kurie, taikant papildomą operaciją, esant galimybei, yra pakartotinai naudojami.
[0006] Žinomiems popierinių ir medžiaginių filtrų trak ūmams pasalinti, ypač kai, keičiant dažus, kiekvieną kartą bCitina keisti filtrą, vis dažniau yra naudojami plastmasiniai filtrai. Tačiau aprašytas sistemas, kurios turi tūtas, galima naudoti tik ribotą laiką, nes tūtos, kurios slenka tam tikru atstumu nuo filtro paviršiaus, reikiamai filtro neiSvalo, o tūtos, slenkančios filtro paviršiumi, laikui bėgant, nutrina jį, ir plastmasinio filtro paviršius susidėvi. Sie trūkumai dar labiau išryškėja, kai plastmasinių filtrų paviršius iŠ kameros pusės, kad padidėtų jo atsparumas, yra daromas bri aunuotas.
[0007] Paprastai tokie plastmasiniai filtrai yra statomi kaip filtrų paketai ir yra valomi slėgio impulsais. Dėl to ant gretimų filtro dalių nusėda išvalyti milteliai, ir filtro neįmanoma tinkamai išvalyti , o tai reikalinga, kai keičiami dažai.
[0008] Sio išradimo tikslas yra padidinti aprašytojo tipo kamerų ekonomiškumą, sukuriant plokščiųjų filtrų valymo sistemą, kuri būtų universali įvairioms plokščiųjų filtrų rūSims, ir kuri garantuotų gana gerą filtrų valymą, kad jų nereikėtų keisti, kai keičiami dažus.
[0009] Pagal išradimą Si užduotis yra realizuojama taip, kad plokSCiojo filtro kita pusė yra padalinama į keletą, esančių
[0010] vienas šalia kito, sektorių, o kiekvieną sektorių atitinka ne mažiau kaip viena, nukreipta 4 priešingą filtro pusę, tūta suspaustam orui. Sios tūtos veikia ne mažiau kaip vieną sektorių, be to, Sios tūtos sustatytos taip, kad galėtų Judėti sektoriaus lauke. Geriausiai sektorius išdėstyti pagal iŠ ankato nustatytą schemą.
[0011] Naudojant Siame išradime apraSytą įrenginį, galima išvalyti iŠ esmės plokščios konstrukcijos filtrus, turinčius bet kokį paviršių, t. y. nepriklausomai nuo to, ar Si o filtro paviršius yra padarytas iŠ specialios medžiagos, lygios ar banguotos, ir kokią konfigūraciją turi nelygumai: lygią, pjūklinę ar kokią kitą ir t. t. Būtent sekcijų tipo valanCiąją sistemą įtaisius i S kitos pusės, galima kompensuoti nelygumus arba kitus geometrinius nuokrypius nuo plokštumos - nesvarbu, ar Si e nelygumai atsirado dėl medžiagos, ar dėl konstrukcijos. Kai valančioji sistema juda filtro paviršiaus atžvilgiu, o ertmė už filtro yra padalinta į didesnį siurbiančiųjų sektorių kiekį, tai valančioji sistema juda vienodai C"statini o vienodumo" režimas}. Priklausomai nuo užduoties arba reikiamo valymo efekto, galima tiksliai nukreipti paduodamą slėgį į palyginti mažą filtro paviršiaus sritį, be to, sritys yra atskirtos rėminėmis pertvaromis, kurios supa atskirus sektorius, dėl to filtro paviršius mechaniškai sustiprėja. Batų geriausia, jei dengimo metu filtras batų valomas nepertraukiamai, tai garantuotų pastovų optimalų filtro efektyvumą. Tinkamai išdėsčius sektorius pagal schemą, filtrą galima valdyti programiniu būdu, o dengimo metu valančioji tūta galėtų judėti žingsniais nuo vieno sektoriaus prie kito, pučiant į juos orą. Nuolat Judant, teitos CtūtųD angų, kurios tuo pačiu yra ir filtrų siurbiančiosios angos, matmenys ir išdėstymas lemia valančiųjų impulsų, kuriuos sukuria tūtos, trukmę.
[0012] Šio išradimo tinkamiausia realizacija skiriasi tuo, kad teita atitinka judanti, kartu su ja dengiantįjį sandarinimo įtaisą, skirtą sandarinti sričiai, gaunančiai likusiųjų sričių atžvilgiu slėgį iŠ tūtos. Tuo pačiu plokSčiojo filtro valantysis įtaisas visada automatiškai dengia tik vieną sektorių, ir kamera, valant Sią sritį, gali boti toliau eksploatuojama be sustojimo.
[0013] Geriausias variantas, kai sektoriai savo pučiančiųjų tūtų, t. y. judančio kartu su tūtomis dengiančiojo mechanizmo, angų kraštais sudaro lygią plokštumą, kad ttitos, judėdamos minėtu badu ir valdomos automatiškai, galėtų slysti filtro kita puse, nepriklausomai nuo to, ar filtro paviršius yra lygus, ar jis yra su kokiomis nors bangomis, iškyšuliais, ar turi kintantį profilį, ar kitokių nuokrypių nuo lygaus paviršiaus, kurie reikalingi filtro paviršiui didinti arba kitiems jo eksploataciniams parametrams gerinti. Kitaip tariant, atskirų sektorių gylis gali būti skirtingas, todėl garantuojant angų kraStų lygumą, yra garantuojama galimų filtro paviršiaus nelygumų kompensacija, Judant valančiajai tatai.
[0014] Kamerose esančiuose plokSčiuosiuose filtruose paprastai yra ypač tikslinga sektorius dėstyti vertikaliomis ar horizontaliomis eilėmis, be to, priklausomai nuo plokščioje filtro aukščio ir nustatytų slėgio parametrų, viena tata gali pūsti orą per visą filtro aukštį, arba aukštį dalinia j, keletą dalių, išilgai kurių, viena po kitos, Juda tūta, kol pagaliau pereina į gretimą vertikalią eilę.
[0015] Tačiau Sis išradimas gali būti taikomas ne tik vertikaliuose plokSčiuosiuose filtruose, bet ir kitaip įtaisytuose plokSčiuosiuose filtruose, pavyzdžiui, horizontaliuose plokSčiuosiuose filtruose, kurie yra kameros dugne. Ypač gerai, kai kameroje yra dugno filtras, kuris yra pasviręs bent vienos aSies atžvilgiu. Tokiu filtru išvalyti milteliai, veikiami sunkio jėgos, gali patekti į žemiau esančią sritį, kurioje gali būti latakas arba kanalas milteliams iŠ kameros pasalinti. Tokiu būdu toks dugno filtras gali turėti sekcijų, nukreiptų kaip stogas į iSorę nuo centrinės aSies. Valant, Šiose sekcijose miltelių perteklius, veikiamas savo svorio, lengvai nuslenka į Šonus, susirenka kraštuose ir yra išberiamas i2 kameros. Todėl geriausia, kai kamera turi antrojo traukos kanalo sistemą, kuri kartu su kitu geriausiu variantu, perėjime tarp kameros dugno ir dviejų jos vertikalių sienelių turi antrąjį traukos lataką. Dėl to milteliai nuo nuolaidžių dvišlaičio stogo pavidalo filtro sekcijų nupūsti į i Sorą, kartu su milteliais, kurie nukrenta nuo vertikalių filtrų, gali tiesiogiai ir nepriklausomai nuo likusios kameros traukos sistemos, susikoncentruoti Šoninėje srityje ir praktiškai netrukdyti darbui. Kita vertus, nedarant tokios antrosios traukos kanalo sistemos, iš dalies arba vi siSkai nuolaidžiame dugno filtre galima įrengti lataką milteliams surinkti, latakas botų, pavyzdžiui, kraštinėse zonose prie Šoninių sienelių arba dugno filtro centre, priklausomai nuo kameros konstrukcijos arba kitų miltelių išbėrimo ypatybių. Bet kokiu atveju dugno filtras yra daromas su atitinkamomis dalimis, nuolaidžiomis į latakų pusą, o tuo metu milteliai gali boti nukreipiami į lataką arba latakus nuolaidžių į transportavimo pusę latako dugnu arba mechaniniais transportuojančiaisiais elementais. Kitaip sakant, Siuo atveju nuvalytas nuo filtrų arba kitų valymui skirtų prietaisų miltelių pavidalo medžiagas galima tiekti tiesiog 4 iSorą arba i gaudantįjį įtaisą, pavyzdžiui, į bunkerį, nebijant, kad milteliai susikaups arba nusės kameroje. Kitas tokios sistemos, turinčios antrąjį traukos kanalą arba transportavimo lataką, esminis privalumas yra tas, kad visiems filtravimo blokams užtenka tik vieno miltelių bunkerio. Pavyzdžiui, net esant kelioms kameroms, išdėstytoms nuosekliai, galima apseiti su vienu miltelių surinkimo bunkeriu.
[0016] Kitame realizavimo variante vienas arba keli vertikalūs plokštieji filtrai yra išdėstyti U-forma, kurios svarbiausias paviršius yra beveik lygus, o du Šalutiniai paviršiai eina kampu į kameros ertmę, nors čia galima botų pateikti ir kitų filtrų paviršių geometrinio išdėstymo variantų, pavyzdžiui, V-formos arba kreivinius. IS Sių pavyzdžių matyti svarbiausias Sio išradimo valančiosios sistemos privalumas - sistema gali turėti filtro paviršius, pasvirusius kampu vienas i kitą, t. y. nesančius vienoje plokštumoje, funkcionaliai plokščius valančiojo instrumento Judėjimo plokštumos atžvilgiu taip, kad Sis instrumentas turėtų daryti tik vieną tiesų judesį, o ne kreivaeigį ar kitokį judėsi,, be to, tuo pačiu metu galima gerokai padidinti bendrąjį filtro paviršiaus dydį. Kai filtrai išdėstyti U-forma, pavyzdžiui, simetriškai centrinės plokštumos atžvilgiu, dvi tūtos įtaisomos po vieną iŠ kievienos pusės ir turi bendrą pavarą. Tuo pačiu metu po U-formos filtru galima įtaisyti miltelių bunkerį, į kurį tiesiogiai kristų pučiami milteliai.
[0017] Kaip minėta aukščiau, naudojant valančiųjų tūtų sistemą, esančią i S kitos pusės, bei Jas įvairiai geometriškai išdėstant, galima gerokai padidinti filtrų efektyvųjį paviršių, nesukeliant valymo sunkumų. Pavyzdžiui, plokSčiasis filtras gali būti padarytas banguotas, U-formos, V-formos arba kitokio paviršiaus; čia galima paminėti ir geometrines formas, kurios padėtų efektyviai padidinti filtravimo paviršius, bet nėra smulkiai aprašomos.
[0018] Kad nepablogėtų ruožų, esančių Salia valomų ruožų, darbo naSumas, pavyzdžiui, dėl to, kad milteliai, pučiami teitomis, ypač Jei sektoriai yra i Sdėstyti ver ti kai i ai , yra siurbiami nuo nuvalyto gretimo ruožo, kuris normaliai atlieka savo funkcijas, o stogelis atitinkantis Sią tūtą, gali perdengti vieną arba keletą sektorių ruožų.
[0019] Pagal Sį išradimą plokštieji filtrai gali boti valomi totų sistema, esančia i S kitos pusės, nesustabdant kameros darbo. Žinoma, galimas ir toks variantas, kai Si sistema dirba, valant kamerą prieS keičiant dažus. Šiuo atveju kamera, be išradime aprašomos sistemos, turi Judantį kameros ertme valantįjį įtaisą su mechaniniais valymo elementais, pavyzdžiui, gr andi kl i ai s , Šepetėliais ir panašiais, kurie yra skirti mechaniniam miltelių, prilipusių prie kameros sienelių, atskyrimui. Sie elementai pasižymi tam tikru tamprumu ir garantuoja miltelių nugrandymą nuo kameros sienelių bei filtro ir nugrandytų miltelių išsiurbimą iŠ kameros, dėl to kameros nebereikia papildomai valyti pagalbinėmis priemonėmis. Geriausia tokiame valančiajame įtaise įrengti įmontuojamą išsiurbimo sistemą. Kai sinchroniškai dirba toks valymo įtaisas ir suspaustą orą pučianti ttitų sistema, valomus miltelius galima centralizuotai surinkti į vieną bunkerį ir, naudojant antrojo traukos kanalo sistemą, išvalytus miltelius grąžinti į ciklą.
[0020] Naudojantis Siuo išradimu, galima sukurti valymo sistemą, kuria galima batų nepertraukiamai ir efektyviai valyti filtrą ekaploataciJos metu ir/arba keičiant dažus, be to, filtras yra įtaisytas taip, kad batų galima greitai ir lengvai daryti keitimus sektorių sistemoje. 2inoma, aprašomoji sistema yra naudojama filtro regeneracijai ir visiškam valymui, dėl to nebūtina keisti filtro, keičiant dažus, bet reikia įvertinti, iŠ kokios medžiagos pagamintas filtras. jo ekonomiškumą. Pavyzdžiui, kai yra nedaug spalvinių tonų, tai yra geriau filtrą keisti ir naudoti, pavyzdžiui, neaustinį filtrą, kurio, Jei spalvos labai skirtųsi, nebūtų galima gerai išvalyti vien tik suspaustu
[0021] oru.

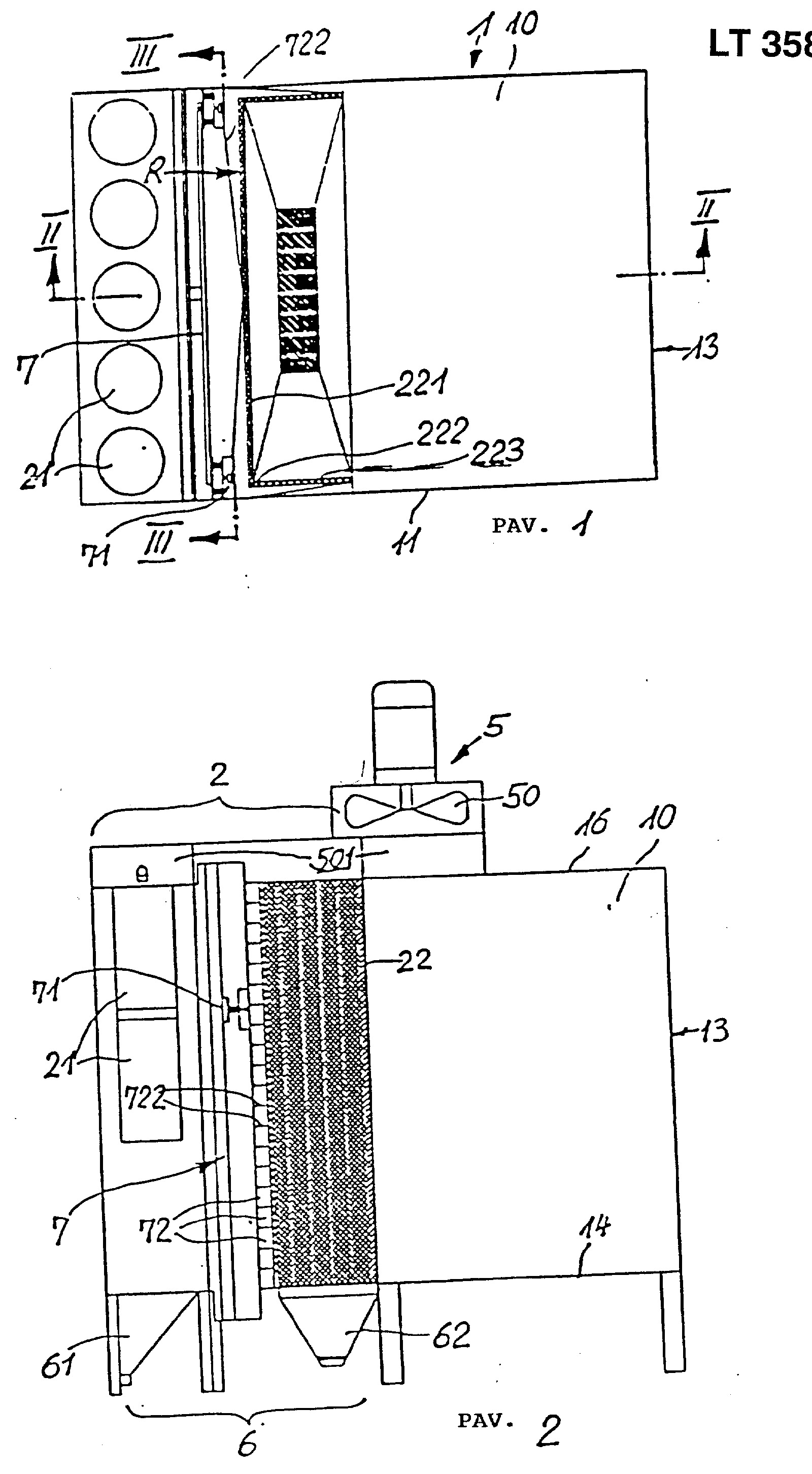

[0022] Kiti išradimo privalumai ir variantai arba galimi realizavimo būdai yra aprašomi toliau, naudojant brėžinius, kuriuose: f i g. 1 - periodiškai veikiančios dengimo kameros, kurios virSus yra nuimtas, ir kuri turi išradime aprašomą tūtų, skirtų suspaustam orui pūsti 4 U-formos plokščiąjį filtrą su horizontaliais totų išdėstymo ruožais, konstrukcija, vaizdas i S viršaus,
[0023] fig. 2 - fig. 1 pavaizduotos kameros pjūvis II - II linija,

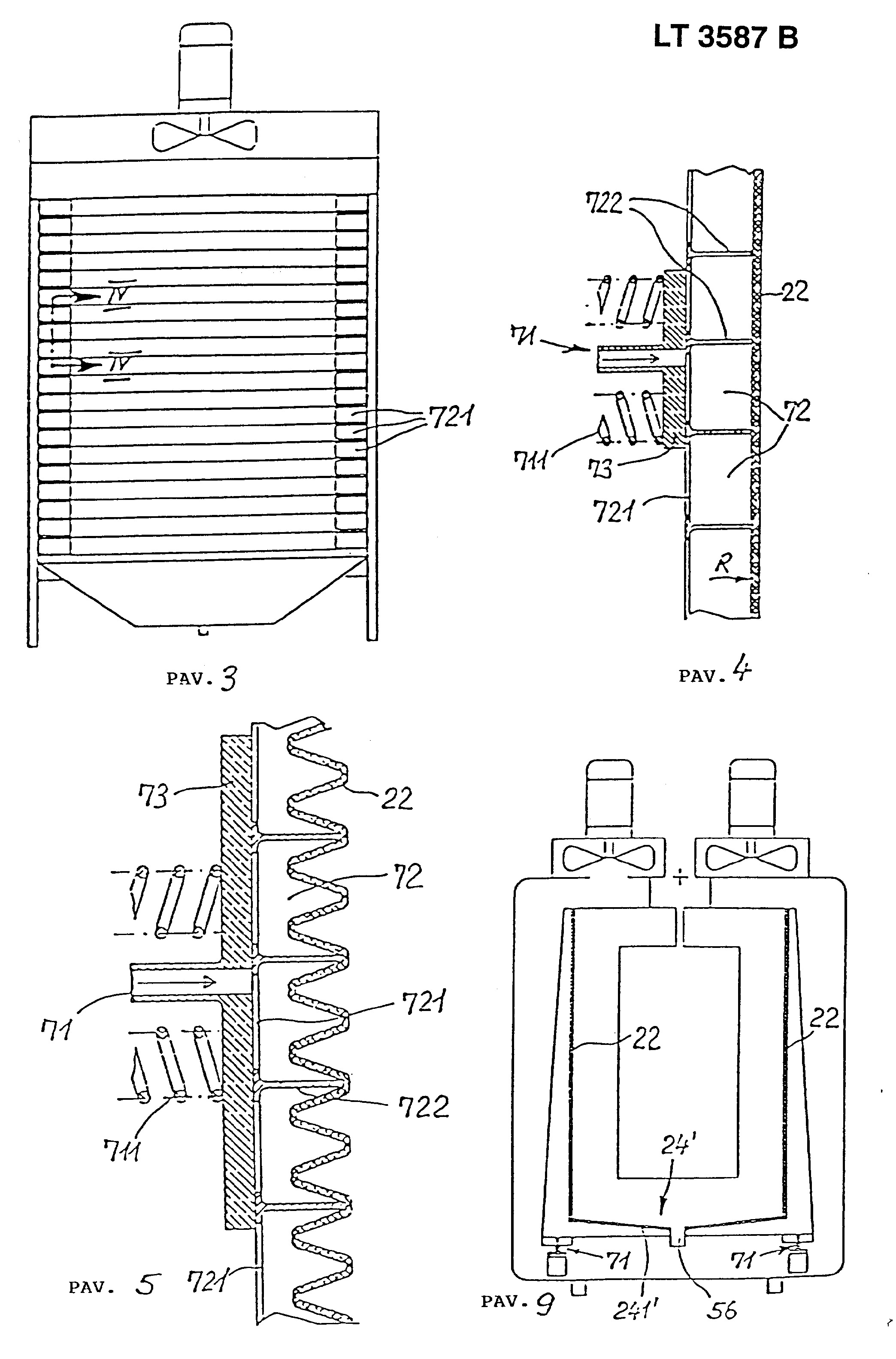

[0024] fig. 3 -fig. 1 pavaizduotos kameros pjūvis III - III linija,
[0025] fig. 4 - fig. 3 pavaizduoto filtro pjūvis IV - IV linija, t. y. padidintas tūtos, kuria pučiamas suspaustas oras į plokščiąjį filtrą, konstrukcijos vaizdas,
[0026] fig. 5 - kito tūtos ir plokSčiojo filtro, turinčio padidintą sinusinį pavirSių, realizavimo varianto pjūvis, analogiškas fig. 4,

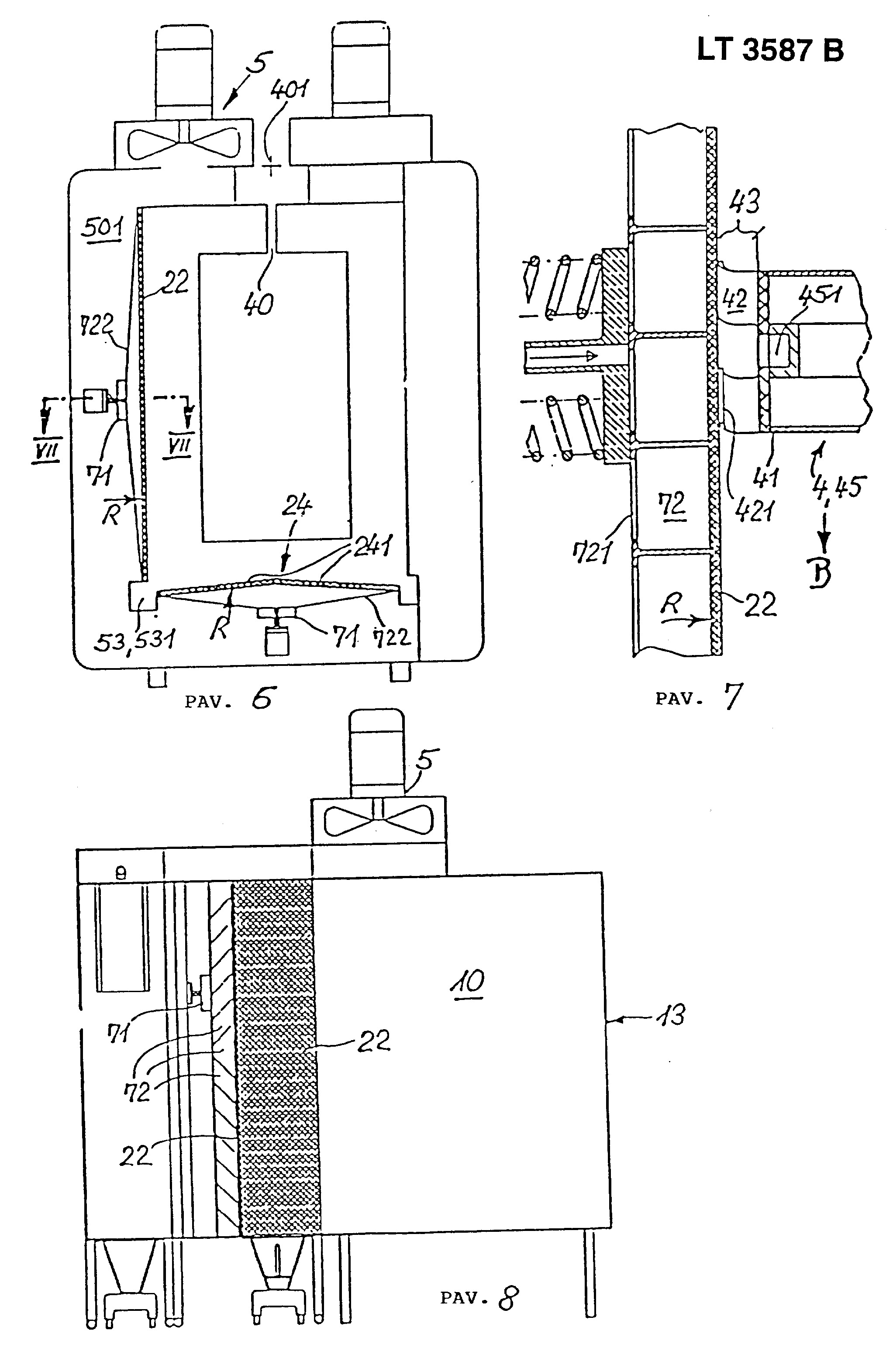

[0027] fig. 6 - nepertraukiamai eksploatuojamos ištisinio perėjimo kameros, turinčios lygų plokščiąjį filtrą, vertikaliai prijungtus tūtų ruožus ir dugno filtrą, taip pat antrąją traukos kanalo sistemą, kitas išradimo realizavimo variantas,
[0028] fig. 7 - fig. 6 pavaizduotos kameros pjūvis VII - VII linija, t. y. padidintas tūtos ir papildomo įrengimo kamerai valyti, judančio kameros ertmėje Cfig. 6 nepavaizduotas),
[0029] fig. 8 - kameros, turinčios kitokį sektorių išdėstymo variantą, pjavio vaizdas i s Sono,
[0030] fig. 9 - kameros, turinčios centrinį lataką milteliams, realizavimo variantas pagal fig. 6.
[0031] Kameroje 1, skirtoje gaminiams dengti miltelių pavidalo medžiaga, pavaizduotoje fig. 1 ~ 3. yra ertmė 10. kurią sudaro glaudžiai sujungtos sienelės 11 ir lubos 16 i 3 kietos medžiagos, pavyzdžiui, plastmasės, lakštinio metalo, geriausia, plieno laksto. Siuo atveju kamera 1 pritaikyta dengti rankiniu badu, t. y. periodiškai judant gaminiui, kamera 1 remiasi į po dugnu 14 esantį kietą pagrindą 12, o kameros priekinėje pusėje yra anga 13, per kurią kameroje esantys gaminiai yra dengiami paprastu pistoletu-purkStuvu, kuris, kaip ir dengiami gaminiai, Cia nėra pavaizduotas. Kitoje kameros 1 pusėje yra filtravimo sekcija su filtrų sistema 2, Cia pavaizduotas plokSCiasis filtras 22 ir papildomas valymo įtaisas i S kelių fil trų-patronų 21. Dengiamos medžiagos pertekliui, t.y. medžiagai, nenusėdusiai ant dengiamo gaminio paviršiaus, pasalinti prie plokSčiojo filtro 22 filtravimo sistema 2 yra prijungta siurbtuvu 5, kuriame yra traukos ventiliatorius 50 ir kanalų sistema 501, kurie yra sujungti su f i 1 tru-patronu 21- išsiurbtas oras, filtruose 22 ir 21 išvalytas nuo miltelių pertekliaus, gali būti išleidžiamas į aplinką. Filtruose nusėdusiems milteliams yra numatytas rinktuvas 6, kurį Siuo atveju sudaro gaudymo bunkeris 62. Siame bunkeryje krentantys nuo filtro 22 milteliai yra regeneruojami, nukreipiant juos į pildymo sistemą, taip pat bunkeryje 62 yra, neparodyti brėžinyje, vibrotinklelis ir inžektorius milteliams i pistoletą-purkStuvą tiekti ir milteliams surinkti iŠ esančios po fi1tru-patronu 21 vonios 61 ir po to Juos papildomai valyti. Si vonia 61 gali būti bunkeris.
[0032] Si o išradimo pagrindinis tislas - sukurti vai antį j i, įtaisą 7, esantį ant plokSCioJo filtro 22, pa2ymėto rodykle R, kitos pusės. Valantysis įtaisas 7 iŠ esmės yra puCianCiųjų tūtų sistema, Siuo atveju sudaryta iŠ dviejų tūtų 71 ir sekcijų 72 sistemos, sukonstruotos pagal tam tikrą schemą. IS iSorės uždarose atskirose sekcijose 72, kurios Siame variante yra išdėstytos horizontaliai, yra angos 721 tūtoms 71. kurios yra atskirtos viena nuo kitos sienelėmis 722. Šiose sekcijose iŠ angų 721 išorės taip pat yra nelaidi sienelė. Abi puCiančiosios teitos 71 juda aukštyn nuosekliai, pCisdamos orą ir sudarydamos slėgį atskirose sekcijose 72, ir tuo paCiu valo plokščiąjį filtrą 22 kryptimi, priešinga filtravimo krypčiai. IS tatų 71 pusės neslegiamos sekcijos 72 dirba normaliai, t. y. jose yra pr arėti ni mas, kurį sukuria traukos ventiliatorius 50- Dėl to oras yra siurbiamas per filtrą 22 ir patenka į filtrą-patroną 21, kuriame oras yra papildomai valomas, sugauti milteliai patenka į rinktuvą 6, o išvalytas oras - į aplinką.
[0033] Kaip pavaizduota f i g. 1 ir f i g. 2. plokSCiasis filtras yra U-formos, nuo Jo pagrindinės plokštumos 221 arba nuo jo kraStų 222 į kameros 1 ertmę 10 eina Šoninės plokštumos 223. Esant šioms šoninėms plokštumoms 223. gerokai padidėja filtro 22 efektyvusis paviršius. Kad batų sukurtas kiek galima tolygesnis srauto paskirstymas ir oro, pučiamo tūtomis 71, slėgis, visoje kitoje filtro pusėje sektoriai turi p j ava,, kuris yra tinkamas einančiajam srautui, kuris, kaip pavaizduota, toldamas nuo tatos siaurėja, o tai garantuoja tolygų srauto greitį filtre.
[0034] Iš šio pavyzdžio matyti, kad naudojant išradime aprašomą valymo instrumentą galima dengimo metu ne tik nepertraukiamai, tolygiai valyti plokščiąjį filtrą ir tuo paCiu didinti filtro našumą, bet ir padidinti filtro paviršių, esant paprastoms atlenkiamųjų pagalbinių paviršių valymo konstrukcijoms. Kitaip sakant, pavaizduotoje kameros konstrukcijoje valančių tūtų 71 judėjimas atlenkiamųjų filtro dalių at2vilgiu gali boti visai tiesiška ir nedaryti jokių kreivų judesių arba kitų posūkių.
[0035] Kitas tokio realizavimo varianto privalumas yra tas, kad bunkeris 62 gali boti tiesiog po plokšCiuoju filtru 22, kad, valant kamerą, milteliai kristų tiesiai i bunkerį. Kaip pavaizduota. šis bunkeris yra kūgio formos, o tai supaprastina miltelių padavimą iš žemutinio taško į pi stol etą-purkštuvą.
[0036] Fig. 4 paaiškintas puči anCi osi os tūtos 71, kurioje aplink tūtos angą yra dengiančioji plokštelė 73, ir kuri juda sekcijos 72 kita puse, darbas. Šiose sekcijose 72 yra angos 721. izoliuotos viena nuo kitos pertvarėlėmis 722, šios pertvarėlės sudaro praktiškai uždarus sektorius, kurie yra atviri tūtoms, o iš priekio uždengti plokSčiuoju filtru 22. Dirbant tatai, supančia tūtos angą plokštele 73 galima visiškai uždengti ne mažiau kaip vieną sekciją 72 taip, kad Šioje vietoje neveiktų ventiliatoriaus 50 sukurtas praretinimas, o oras būtų pučiamas per filtrą 22 ir išpūstų prie filtro prilipusius miltelius į kameros ertmę.
[0037] Spyruoklės 711 padeda tūtoms 71 sandariai priglusti prie angų 721 kraStų.
[0038] Kaip galima matyti, pertvarėlės 722 sudaro kietą rėminę sistemą ir yra filtro atrama. Fig. 5 yra pavaizduota pakeista, palyginus su fig. 4, tūtų sistemos 71 konstrukcija, kuri yra apskaičiuota mažesniam slėgiui ir taip apdengta dengiančiaja plokštele 73, kad būtų uždengta ne mažiau kaip viena sekcija 72 iŠ kiekvienos sekcijos pusės, \ kurią yra pučiamas oras. Tokiu būdu abi C arba daugiauD kaimyninės sekcijos yra atskiriamos nuo praretinimo Šaltinio, dėl to palyginti žemu oro slėgiu iSvalyti milteliai neįsiurbiami X kaimyninę filtro sekciją, ir todėl padarytas darbas nenueina veltui. Jei sekcijos 72 yra išdėstytos horizontaliai. Si problema neturi didelės reikšmės, nes puCianCiosios tūtos juda iŠ virSaus į apaCią ir milteliai, veikiami savo svorio, gali netrukdomai kristi. Jie patenka 4« sekančią, žemiau esanCią, sekcijos zoną, kuri dar bus valoma. TaCiau pavaizduotoje fig. 5 konstrukcijoje yra labai svarbu, kad vertikaliose sektorių sekcijose būtų minėta plati dengiančioji plokštelė. Fig 5 taip pat yra pavaizduota, kad naudojant išradime aprašomą valantįjį įtaisą galima gerokai padidinti efektyvųjį filtro paviršių. suteikiant filtrui banguotą formą, pavyzdžiui, sinusoidės arba kitokią, tuo nepabloginant valymo. Tuo pačiu yra atliekamas tolygesnis ir gerokai efektyvesnis tokio filtro valymas, be to, filtras dėl aukSCiau minėtos pertvarėlių 722 rėminės konstrukcijos yra daug stabilesnis, todėl filtrą galima daryti i S bet kokių medžiagų, nepriklausomai nuo jų stiprumo.
[0039] Fig. 6 yra pavaizduota ištisinė kamera, kurioje yra Šoninis plokSčiasis filtras 22 ir dugno filtras, kurio konstrukcija yra dvišlaitė, sudaryta iŠ sekcijų 241- Prie abiejų filtrų 22 ir 24 yra įtaisyta po vieną puCiančiąją tūtą 71. atitinkamai išdėstant siurbiančiąsias sekcijas 72. be to, Sios sekcijos 72 plokSCiojo filtro 22 srityje yra išdėstytos vertikaliai, o dugno filtro srityje - statmenai į kameros perėjimo kryptį C statmenai brėžinio pavirsi ui D. Išilgai plokSCiojo filtro 22 apatinio kraSto, taip pat prie abiejų išilginių filtro sekcijų 241 kraSto yra įtaisyta po vieną antrosios sistemos 53 traukos kanalų siurbiantįjį lataką 531-Tokiu traukimo būdu galima tiesiogiai išvalyti ir tokią medžiagą, kuri nenusėda ant dengiamo gaminio, bet ir nepasiekia filtrų 22, 24 ir taip pat tokią medžiagą, kuri yra nuvalyta nuo filtrų tatomis 71. Kitaip sakant, Si antroji traukos sistema gali gaudyti miltelius tiek ir kameroje 1 pagrindinės operacijos metu, t.y. dengimo metu, tiek ir valant valančiuoju įtaisu 4, kuris bus aprašytas toliau. Dėl to traukos kanalų antroji sistema 53 yra sujungta su už
[0040] kameros ribų esančiu vakuuminiu agregatu, pavyzdžiui, ciklonu. Tuo būdu bendras siurbiamo oro srautas yra padalinamas 4 d1-1 srautus, vienas srautas iSeina i S kameros per filtravimo elementus 22 i r/arba 24. o antras - dengimo metu neSa miltelius, ypač pakibusius apatinėse kampų zonose arba atskirtus nuo filtrų, latakais 531 4 surinkimo talpą, neparodytą brėžinyje. Ten yra papildomas filtravimo paviršius milteliams atskirti iŠ oro, išeinančio į aplinką. Tokio siurbiamo oro srautų padalinimo privalumas yra tas, kad plokSčiuosius filtrus, kaip jau buvo minėta, darbo naSumui didinti galima daryti labai didelio ploto, nors kameros sienelių paprastai negalima ženkliai praskėsti. Tuo bodu, išdėstant vieną ar kelis išorinius filtrus, galima kompensuoti plokščiųjų filtrų mažesnį darbo naSumą, palyginti su f i 1 tr ai s-patr onai s. Kitas privalumas yra tas, kad visai filtrų sistemai užtenka tik vieno centrinio bunkerio milteliams, t.y. net esant nuosekliai sustatytoms kelioms kameroms galima turėti tik vieną bunkerį ir nenaudoti įprastų Siuo metu transportavimo variantų, pavyzdžiui, vibracinio padėklo kameroje, inžektorių ir pan.
[0041] Fig. 7 yra pavaizduotas kitas variantas, kuriame valymas tūtomis iŠ kitos filtro pusės yra derinamas su valančiojo įtaiso 4, judančio kameros 1 ertmėje 10 ir valančio kameros sieneles ir plokščiąjį filtrą, naudojimu. Sis valantysis
[0042] įtaisas 4 čia yra pavaizduotas tik iŠ dalies. Valančiajame įtaise yra nešiklis 41, kurio forma atitinka skersinį kameros kontūrą, o prie kameros sienelių yra darbinis tarpas 43, kaip
[0043] matyti fig. 6- Šiame tarpe ant neSiklio 41 yra pritvirtinti dvigubo vainiko formos elastiniai valantieji elementai 42 su Šepetėliais 421. kurie yra Įstatyti su nuolydžiu 1 judėjimo krypti B ir perdengia vienas kitą Sia kryptimi, Si e Šepetėliai mechaniškai nugramdo prilipusius prie kameros sienelės miltelius.
[0044] Nuvalyti milteliai yra transportuojami arba kanalais 53, 531. arba antrųjų traukos kanalų sistema, esančia valančiojo Įtaiso 4 viduje, būtent, traukos kanalu 451, esančiu tarp valančiųjų elementų 42 vainikų. Yra tikslinga perjungti vieną variantą 4 kitą. PI oksti esi ems filtrams valyti geriausia naudoti Įtaisą, pavaizduotą fig. 7, ypač Jei filtro paviršius yra profiliuotas, kaip pavaizduota fig. 5, o ne lygus, ir valantysis Įtaisas 41 juda sinchroniškai su pučiančiosiomis tūtomis, kad, jei valantysis Įtaisas 4 yra siurbiančioji sienelė 45 su Įtaisyta antrąja siurbimo sistema, čia pavaizduota kanalu 451, nupūsti nuo filtro milteliai betarpiškai būtų gaudomi ir surenkami.
[0045] Fig. 8 yra pavaizduota kamera, kurioje plokSčiojo filtro valymo Įtaisas 7 yra sudarytas iŠ sektorių sekcijų 72. kurios yra išdėstytos smailiu kampu 1 horizontalę. Tai yra paprasčiausias sekcijų išdėstymas, ir pučiančiosios tūtos patogiai pasiekia tiek viršutines, tiek apatines zonas.
[0046] Kaip matyti, kameros varianto, kuris yra pavaizduotas fig. 6. valantysis Įtaisas 4 turi ištisini perėjimą, o kamera gali turėti angą 40, kad gaminiai paduodami, pavyzdžiui, transporteriu 401 Ctik pažymėtas}, galėtų netrukdomai patekti
[0047] Palyginti su fig. 6, fig. 9 pavaizduotoje kameroje vietoj antrojo traukos kanalo sistemos yra dugno filtras 24', nuo Šoniniu, plokščiųjų filtrų 22 palenktas vidun į miltelių surinkimo lataką 53. Siuo atveju pūdančiąsias tūtas 71 yra geriausia išdėstyti apatinėse kampų zonose, t. y. užtenka dviejų tokių tūtų. Fig. 6 pavaizduotos vidurinės tūtos galima nenaudoti, nes dvi išorinės apima dugno filtro 24' atitinkamas zonas 241' ir garantuoja esančių ant Jų miltelių transportavimą prie lovelio 56- Sis lovelis kartu su f 1 i ui di zaci jos j, t ai su arba su mechaniniais valymo elementais C grandi kl i ais , mantiniais transporteriais, brauktuvais!) taip pat polinkąs transportavimo kryptimi, kad milteliai is kameros batų pasalinti. Sį elementą C 56P yra geriausia daryti kartu su pučiančiosiomis tūtomis, be to, jų judėjimas gali vykti, pavyzdžiui, magnetiniu principu, nes visi elementai yra išdėstyti u2 kameros ribų ir nekliudo valant kamerą.
[0048] 2inoma, yra galimi patys įvairiausi filtruojančiųjų įtaisų ir kitų įprastų tokiose purškimo kamerose elementų, pavyzdžiui, skirtų miltelių regeneracijai Catskirtų miltelių surinkimas^, deriniai. Svarbiausia yra tai, kad būtų sukurtas efektyvus Cia naudojamų plokščiųjų filtrų, garantuojančių nuoseklų valymą, valantysis įtaisas, o ne tik miltelių regeneracija ir kameros valymas.
[0049] Būtina pažymėti, kad ne mažiau kaip viena pertvarėlių 722 dalis, skirianti sektorių sekcijas 72 vieną nuo kitos, gali būti padaryta i S filtruojančios medžiagos, dėl to atsuktų į nišų išorę "šešėlinių" kampinių zonų valymas pasunkėja, tačiau gaminant tokius sektorius yra pasiekiama tam tikrų privalumų.
[0050] Galima pateikti privalumus valančiojo įtaiso 4 , kuriame yra ne mažiau kaip du valančiųjų elementų 42 vainikai, esantys atstumu vienas nuo kito, be to. Sis atstumas turi atitikti sektorių arba sekcijų 72 plotį. Dėl to, galutinai valant kamerą, milteliai tikrai nenusėda srityse, sujugtose su filtruojančiaisiais paviršiais, esančiose u2 valančiojo įtaiso ribų. Jeigu valantieji elementai 42 yra grandiklių tipo juostelės, tai Si e elementai 42 gali boti išdėstyti staCiu kampu 4 judėjimo kryptį B ir gali sudaryti ištisinį juosiantį vainiką. Dėl to galutinio valymo momentu ištisai mechaniškai sandarinasi kiekviena sektorių sekcija 72 ir miltelių kameroje nelieka.
1. Kamera, skirta gaminiams dengti miltelių pavidalo medžiaga, kurioje yra filtravimo įtaisas su ne mažiau kaip vienu plokSčiuoju filtru, kuris u'terStą milteliais orą nukreipia iš kameros į aplinką, ir kurioje yra Sio plokSčiojo filtro C 22, 243 valantysis įtaisas c 7D , kuris turi ne mažiau kaip vieną puči anči ą j ą totą C 713, kuria suspaustas oras, funkcionaliai nukreiptas, patenka į filtravimo pavirSių, be to, valantysis įtaisas ir plokSCiasis filtras gali judėti vienas kito atžvilgiu, besiskirianti tuo, kad a} plokSCiasis filtras C 223 yra suskirstytas į daug hermetiškai vienas nuo kito atskirtų sektorių C 723 ,b3 puiianCioji tata Ctatos3 C 713 gali pQsti suspaustą orą į ne mažiau kaip vieną sekciją iŠ viso sekcijų lauko,c3 valantysis įtaisas C 73 ir pučianCiosios tatos yra įtaisytos išimtinai iSvalyto oro zonoje, už plokSCiojo filtro C 22 , 243, ird3 puCiančiojoje tūtoje C 713 yra galintis judėti kartu su teita hermetizuojantis dengimo įtaisas C 733, skirtas sekcijai C 723, į kurią pučiamas suspaustas oras, bei greta su Ja esančioms vienai ar kelioms sekcijoms C 723 sandarinti.
2. Kamera pagal apibrėžties 1 p. , besiskirianti tuo, kad sekcijos (723 yra išdėstytos pagal tam tikrą schemą.
3. Kamera pagal apibrėžties 1 arba 2 p. , besiskirianti tuo. kad sekcijos C 723 savo angų C 7213 kraštais sudaro lygų paviršių tCitoms C 713.
4. Kamera pagal vieną i S apibrėžties 1-3 p..besiskirianti tuo. kad sekcijos C 723 yra išdėstytos vertikaliais stulpeliais arba horizontaliomis eilutėmis.
5- Kamera pagal vieną i S apibrėžties 1-4 p. , besiskirianti tuo. kad joje yra dugno filtras C 243 , bent iŠ dalies palinkąs \ horizontalę.
6- Kamera pagal apibrėžties 5 p.. besiskirianti tuo, kad dugno filtre C 243 yra filtruojančios sritys C 2413, nuolaidžios nuo centrinės aSies CM3 J, išorę kaip stogo Slai tas.
7. Kamera pagal vieną iŠ apibrėžties 1 - 6 p. , besiskirianti tuo, kad joje yra antroji traukos kanalo sistema C 533.
8- Kamera pagal apibrėžties 7 p. , besiskirianti tuo. kad perėjimo srityje tarp kameros dugno C 143 ir dviejų jos vertikalių sienelių C 113 yra po vieną antrąjį traukos kanalą C 5313.
9. Kamera pagal apibrėžties 8 p.. besiskirianti tuo. kad dugno filtre C 24'3 yra ne mažiau kaip vienas latakas C 563 milteliams surinkti.
10. Kamera pagal vieną i s apibrėžties 1-9 p. , besiskirianti tuo. kad vienas arba keli plokštieji filtrai C 223 yra U-formos, o jo paviršius yra praktiškai lygus su pagrindiniu paviršiumi C 2213, be to, yra du Šoniniai paviršiai C 2233 . einantys kampu nuo jo palei kameros Šoninius paviršius C 2233 i ertmę C 103.
11. Kamera pagal vieną i2 apibrėžties 1 - 10 p. , besiskirianti tuo, kad plokSčiasis filtras C 223 yra banguotas arba kitu būdu gofruotas ir turi U-forraos arba V-formos pavi rSi ų.
12- Kamera pagal vieną i2 apibrėžties 1 - 11 p. , besiskirianti tuo, kad kameroje yra galintis judėti kameros ertme C 103 valantysis įtaisas C 43 su valančiaisiais elementais C 423 , kurie mechaniškai nugramdo miltelius, prilipusius prie kameros sienelių C 11, 143.
13- Kamera pagal apibrėžties 12 P- , besiskirianti tuo, kad valančiajame įtaise C 43 yra antroji traukos sistema C 4513.
14. Kamera pagal apibrėžties 11 arba 13 p. , besiskirianti tuo, kad valantysis įtaisas C 43 ir puCianCioji tūta C 713 gali valomu filtro paviršiumi C 223 sinchroniškai judėti vienas kito atžvilgiu.
15- Kamera pagal vieną iŠ apibrėžties 1 arba 12 - 14 p. , besiskirianti tuo. kad valančiajame įtaise C 43 yra ne mažiau kaip du valantieji elementų C 423 vainikai, išdėstyti atstumu vienas nuo kito, be to, atstumas tarp vainikų atitinka vieno i S sektorių C 723 ploti.
16- Kamera pagal vieną i S apibrėžties 1 - 15 p. , besiskirianti tuo. kad tam tikra sienelių C 7223, kurios skiria sektorius C 723 vieną nuo kito, dalis yra padaryta iŠ filtruojančios medžiagos.
