[LT] Šis išradimas nagrinėja autonominę impulsinę centralizuotą duomenų skaitymo ir registracijos sistemą, skirtą matuoklių generuojančių arba siunčiančių impulsinius signalus, parodymų operatyviai apskaitai.@Išradimo objekto pagrindinė paskirtis yra vandens, dujų ar elektros energijos vartojimo kontrolė, tačiau sistema plačiau gali būti naudojama telefono ar telekso ryšiuose, taip pat kituose įrenginiuose, kur yra generuojami arba perduodami impulsiniai signalai. Išradimas nagrinėja visiškai automatizuotą daugelio matuoklių registravimo sistemą, kuri nedaro klaidų, būdingų žmogui.@Įvairių matuoklių parodymai gali būti skaitomi tiesiogiai arba per atstumą - radijo ryšio prieminėmis ar pan., naudojant portatyvų skaitymo procesorių arba įprastą kompiuterį.@Kitas išradimo tikslas yra apklausiamų matuoklių skaičiaus padidinimas, naudojant paprastą ir nebrangų techninį sprendimą.
[EN]
[0001] Pagrindinis šio išradimo tikslas, kuris taip pat at-sispindi šio išradimo pavadinime, yra automatinė impul-sinė centralizacija duomenų skaitymo ir registracijos sistema, skirta matuoklių, generuojančių arba siun-čiančių impulsinius signalus, parodymų operatyviai apskaitai .
[0002] Išradimo objekto pagrindinė paskirtis yra vandens, dujų ar elektros energijos vartojimo kontrolė, tačiau sistema plačiau gali būti naudojama telefono ar telekso ryšiuose, taip pat kituose įrenginiuose, kur yra generuojami arba perduodami impulsiniai signalai.
[0003] Išradimas nagrinėja visiškai automatizuotą daugelio ma-tuoklių registravimo sistemą, kuri nedaro klaidų, bū-dingų žmogui.
[0004] Įvairių matuoklių parodymai gali būti skaitomi per atstumą - radijo ryšio priemonėmis ar panašiai, naudojant portatyvų skaitymo procesorių ar įprastą kompiu-terį .
[0005] Kitas išradimo tikslas yra apklausiamų matuoklių skai-čiaus padidinimas, naudojant paprastą ir nebrangų tech-ninį sprendimą.
[0006] Šio išradimo taikymo sritis atitinka Europatentą Nr. 0.342.146 ir Vokietijos patentą P 3618316.
[0007] Vokietijos patente P 3618316 nagrinėjimas energijos vartojimo duomenis registruojantis ir juos perduodantis įrenginys, kuris taikomas dabartinės energijos vartojimo sistemose atitinkamai sunaudotai energijai matuoti energijos tiekimo linijose, naudojant paskirstytus matuoklius, kurių parodymai yra perduodami linijoms iš energijos vartojimo vietos į energijos tiekimo vietoje esantį distanciniu būdu valdomą skaitymo stotį. Tokia sistema taip pat kartu registruoja energijos tiekimo trikdžius, kurie perduodami per pranešimų siųstuvus, distanciniu būdu susietus su skaitymo stotimi, be to, duomenys apie energijos tiekimo trikdžius gali būti perduodami kartu su energijos vartojimo duomenimis priešinga kryptimi ir kartu su energijos perdavimo linijų srautais į energiją gaminančią stoti,.
[0008] Tokios sistemos trūkumas yra tas, kad ji gali būti naudojama tik tose vietose, kur yra energijos vartojimo kontrolės įrenginiai, ir, be to, sistemai yra būtina informacijos tarp energijos vartojimo vietos ir energijos gaminimo stoties ryšio linija ir distancinio ma-tuoklių duomenų skaitymo energijos vartojimo vietose įrenginiai, kurių perduodama informacija turi būti sin-chronizuojama, todėl tokia sistema yra sudėtinga bei brangi, ir jos techninis relizavimas yra labai su-dėtingas, be to, yra sudėtinga ir jos eksploatacija.
[0009] Kitas šios analizuojamos sistemos, kuri aprašyta aukš-čiau minėtame Vokietijos patente, trūkumas yra tas, kad ji turi ribotų taikymo galimybių, nes jos distancinis duomenų skaitymo įrenginys gali prijungti santykinai mažą vartotojų skaičių, be to, šį skaičių yra sunku padidinti, neįvedant į sistemą naujų tokių pačių įren-ginių, o tai yra sudėtinga ir gerokai padidina finan-sines išlaidas.
[0010] Reziumuojant galima prieiti prie išvados, kad techninis sprendimas, kuris aprašytas minėtame Vokietijos patente, yra sudėtingas ir neekonomiškas.
[0011] Aukščiau minėtame Europos patente yra nagrinėjamas įrenginys, nustatantis ryšį tarp elektros energijos matuoklio, turinčio tokią valdymo schemą, kuri matavimo duomenis pateikia atitinkamų išėjimo signalų pavidalu, ir manipuliuojamą ryšio priemonę, kuri kartu su minėtu matuokliu yra atviri ir veikiami tiesioginės ir ne-tiesioginės saulės šviesos.
[0012] Pažymėtina, kad minėtame Europos patente aprašytame įrenginyje ryšys tarp matuoklio ir manipuliuojamos ryšio priemonės yra realizuojamas tam tikru atstumu, naudojant infraraudonuosius spindulius, kuriems gene-ruoti ir priimti yra naudojami specialūs keitikliai ir grandinės. Šalutinis spinduliavimas verčia įrenginiuose įrengti papildomų grandinių, registruojančių taip pat ir patenkantį netiesioginį saulės spinduliavimą tam tikrame spektriniame diapazone, kurios formuoja nuo-latinės srovės pavidalo charakteringą išėjimo signalą, kurio dydis atitinka tokio šalutinio spinduliavimo in-tensyvumą, kad būtų registruojama tik naudinga informacija, kurią siunčia ryšio priemonė.
[0013] Analizuojamas žinomas įrenginys matuoklyje turi šviesai jautrią priėmimo priemonę priekinės paneles vidinėje pusėje, ši panelė turi turėti angą, sutapdintą pagal ašį su fotodiodu, ir turi būti padaryta taip, kad ap-ribotų netiesioginį šalutinį spinduliavimą iš šaltinių, esančių horizontalioje plokštumoje, ir duotų didesniąją spinduliavimo dalį fotodiodams.
[0014] Visa tai rodo, kad toks įrenginys yra techniniu po-žiūriu sudėtingas, ir jo kaina yra didelė, o be to, jis gali registruoti informaciją tik nedideliu atstumu.
[0015] Yra žinoma atvejų, kai buvo bandyta matuoklius apklausti arba informaciją skaityti, naudojant radijo ry-šį. Tokiose sistemose matuokliai buvo prijungti prie ryšio bloko, kuris savo ruožtu buvo prijungtas prie imtuvo-siųstuvo duomenims perduoti į mobilų įrenginį, kuris buvo automobilyje ir kuriame buvo įrengtas imtuvas-siųstuvas ir kompiuteris.
[0016] Visos tokios sistemos matavimo priemonės yra maitinamos tiesiogiai iš elektros tinklo, ir jose būtinai turi būti kodavimo įrenginys matuoklio informacijai nuskaityti, be to, toks kodavimo įrenginys yra įjungiamas trumpai (350 ms), nuskaito matuoklio parodymus ir gautą informaciją perduoda į mikroprocesorių. Informacijos perdavimo forma - asinchroninis nuoseklus kodinis ASCII tipo signalas. Be matuoklio duomenų, kodavimo įrenginys dar papildomai perduoda tarnybinius signalus apie ne-sankcionuotus veiksmus, kurie gali atsirasti dėl nu-trauktų laidų daviklių signalų, magnetinio lauko da-viklių signalų, įtampos nuostolių detektorių signalų ir kt. Perdavus signalą, kodavimo įrenginys yra atjungiamas .
[0017] Tokia sistema yra sudėtinga ir brangi, be to, atsiranda daug eksploatavimo problemų, kai tokiai sistemai maitinti yra naudojamas elektros tinklas.
[0018] Šis išradimas visiškai pašalina aukščiau minėtus trū-kumus, kurie būdingi žinomos tokios paskirties kont-rolės sistemoms. Išradimas nagrinėja autonominę impul-sinę duomenų registracijos sistemą, kuri pritaikyta matuokliams, generuoj anties arba siunčiantiems impulsus, duodančius informaciją apie suvartojimą, kurioje parodymai nuskaitomi portatyviu duomenų nuskaitymo procesoriumi be perdavimo linijų arba per atstumą, naudojant radijo sistemas, ir kuri neturi tų trūkumų, kurie būdingi žinomoms nuskaitymo radijo sistemoms.
[0019] Kitas išradimo tikslas yra kontroliuojamų matuoklių skaičiaus padidinimas, nekomplikuojant aparatūros ir naudojant santykinai pigias technines priemones.
[0020] Todėl pirmame išradimo realizavimo variante yra numatyta, kad matuoklis yra prijungiamas prie impulsinio kaupiklio. Visi impulsiniai kaupikliai yra sujungti tarpusavyje ir yra prietaisų dėžėje arba jungiamajame modulyje, kuris sujungtas jungtimi su nuskaitymo įren-giniu, pavyzdžiui, portatyviniu nuskaitymo procesoriumi, MODEM-u, priėmimo-perdavimo radijo įrenginiu ar pan.
[0021] Minėti jungiamieji moduliai gali būti lygiagrečiai jungiami su kitais analogiškais moduliais penkių linijų magistrale, kuri naudojama nuskaitymo įrenginiui pri-j ungti.
[0022] Impulsiniai kaupikliai turi specialiosios funkcijos in-tegrinę grandinę, kuri skirta būtent impulsams skai-čiuoti, ir kuri gali būti prijungta prie aukščiau mi-nėtos penkių linijų magistralės, prie kurios gali būti lygiagrečiai prijungtas didelis kiekis impulsinių kau-piklių blokų.
[0023] Minėta specialiosios funkcijos integrinė grandinė turi binarinį skaitiklį, per kurį impulsus generuojantis ar emituojantis matuoklis yra prijungtas. Pastarieji matuokliai yra sujungti su registru, kad atskirai skai-tytų binarinius skaitiklius.
[0024] Kiekvienas impulsų kaupiklis ir, aišku jo specialiosios funkcijos integrinė grandinė, turi vartotojo identifikacijos kodo įėjimą, kuris susietas su multipleksoriaus grandine, kuri savo ruožtu susieta su registru, taip, kad, kai impulsų kaupiklis kreipiasi į nuskaitymo įrenginį, binarinio skaitiklio turinys ir vartotojo identifikacijos kodas yra perduodamas, kad būtų skaitomi matuoklio būsenos ir to priimto vartotojo numerio duomenys.
[0025] Impulsiniame kaupiklyje yra pozicinis registratorius, be to, jungiamajame modulyje yra impulsinio kaupiklio padėties kodo įėjimo grandinė, kuri kartu su poziciniu registratoriumi yra sujungta su komparatoriumi, kuris formuoja impulsinio kaupiklio bloko išėjimo selekcijos signalą.
[0026] Kiekvienas impulsinio kaupiklio blokas yra sujungtas su penkių kanalų magistrale taip, kad būtų galima išrinkti tą impulsini, kaupikli,, kuris kontroliuoja pozicinio matuoklio būseną. Vartotojo identifikacijos kodas ir matuoklio parodymas yra perskaitomas paeiliui vienu bitu didinant pozicinio matuoklio būseną, kuri valdo multipleksoriaus selekcijos įėjimą.
[0027] Toliau yra didinamas pozicinio matuoklio turinys, iš-renkant impulsini, kaupikli,, kurio duomenys tada yra skaitomi.
[0028] Minėtas matuoklis - tai devynių skilčių padėties registratorius, o tai reiškia, kad prie vienos magist-ralės gali būti prijungta 512 impulsinių kaupiklių blo-kų, kuriuos yra naudinga paskirstyti i, atitinkamus jun-giamuosius modulius.
[0029] Prie bet kokios penkių kanalų magistralės vietos galima prijungti nuskaitymo įrenginį.
[0030] Kiekviename impulsus generuojančiame integruojančiame matuoklyje yra bent vienas impulsinis kaupiklis. Pa-vyzdžiui, trijų tarifų elektros energijos matuoklis tu-ri tris integratorius, todėl turi turėti tris impulsinius kaupiklius.
[0031] Impulsinių kaupiklių energijos šaltinis paprastai yra ličio baterijos.
[0032] Kaip yra minėta anksčiau, impulsiniai kaupikliai gali būti apklausiami nešiojamu skaitančiu procesoriumi, kuris gali būti prijungtas prie penkių linijų magistralės ir turi papildomą išorinį maitinimo šaltini, kuris maitina impulsinius kaupiklius, kad sumažėtų energijos suvartojimas ir padidėtų jų veikimo autonomiškumas.
[0033] Nuskaitymo įrenginys gali būti prijungtas tam tikru atstumu nuo impulsinių kaupiklių jungiamojo modulio. Jungiamojo modulio jungtis gali būti nukelta tam tikrą atstumą, naudojant ilgikli, tada susidarytų galimybė nuskaityti impulsus generuojančių matuoklių parodymus nebūtinai tuose patalpose ar vietose, kur jungiamasis modulis ar moduliai yra įrengti. Taigi nuskaitymo įrenginys gali būti prijungtas toli nuo matuoklių.
[0034] Nagrinėjama registruojanti sistema gali būti prijungta ir prie kitų duomenų surinkimo sistemų, pavyzdžiui, naudojant telefoninę liniją, infraraudonąj į arba radijo ryšį, prijungimą prie MODEM-o ir t.t.
[0035] Binarinių skaitiklių, kurie yra specialiosios funkcijos integrinėje grandinėje, prijungimas prie impulsus ge-neruojančių ar emituojančių matuoklių yra atliekamas per RC filtrus, kad būtų sumažinti trukdžiai jungiamajame kabelyje ir sumažintas energijos vartojimas, kai impulsų matuoklio kontaktas yra uždaras.
[0036] Antrajame išradimo realizavimo variante nuskaitymo įrenginys yra prijungiamas tam tikru atstumu, naudojant radijo ryšio priemones. Šiame variante sistema turi įrenginį, kurį sudaro imtuvo-siųstuvo antena, ir dis-tancinį nuskaitymo įrenginį, kuris tiesiogiai sujungtas su duomenų imtuvu-siųstuvu ir su jungiamuoju moduliu ar moduliais. Šiuo atveju portatyvus duomenų skaitymo procesorius yra nereikalingas.
[0037] Dar kitame išradimo realizavimo variante yra naudojama distancinė radijo ryšio sistema, kurią sudaro automobilyje įrengtas mobilus įrenginys, kuris yra prijungiamas prie automobilio baterijos. Šiame įrenginyje yra portatyvus kompiuteris, kuriame yra programa, fik-suojanti apžiūros dienas ir registruojamų vartotojų parodymus, kuris yra prijungtas prie portatyvaus distancinio nuskaitymo įrenginio kompiuterio, kuris savo ruožtu yra prijungtas prie duomenų imtuvo-siųstuvo an-tenos. Taigi, kai mobilusis blokas yra netoli sta-cionarinio bloko, susidaro sąlygos stacionariniam blokui būti apklaustam mobilaus bloko. Tada mobilus blokas siunčia kodą, kuri, stacionarus blokas priima ir, grą-žindamas tą patį kodą, patvirtina jo priėmimą ir po to pradeda skaityti kiekvieno matuoklio, kuris yra jungiamajame modulyje ar impulsinių kaupiklių moduliuose, būseną. Duomenis priima mobilus blokas ir perduoda į portatyvų kompiuterį, kuris juos apdoroja ir įsimena. Iš portatyvaus kompiuterio toliau duomenys yra perduodami į centrinį kompiuterį, gautiems rezultatams įvertinti.
[0038] Stacionariniame registracijos bloke distancinis nuskaitymo įrenginys turi jį valdantį mikroprocesorių ir yra sujungtas su įėjimo portu, kuris savo ruožtu yra sujungtas su distanciniu būdu valdomu dekoderiu ir toliau su imtuvu per suderinimo grandinę. Tokia struktūra padeda identifikuoti stacionaraus bloko siunčiamą kodą, kurį priima mobilus blokas, ir dekoduoti taip, kad, jei toks identifikuojamas kodas sutampa su kodu, kuris yra užrašytas mikroprocesoriaus EPROM tipo atmintyje, tai siųstuvas yra įjungiamas ir siunčia tą patį kodą, pra-nešdamas, kad jis pasiruošęs priimti, ir tada pradedami skaityti jungiamajame modulyje saugomi duomenys, siun-čiant juos į mobilų bloką.
[0039] Kita vertus, stacionaraus bloko nuskaitymo įrenginio mikroprocesorius yra sujungtas su pirmuoju išėjimo portu, kuris savo ruožtu yra sujungtas su distanciniu būdu valdomu koderiu per kompiuterių, kuris sujungtas siųs-tuvu per antrąją suderinimo grandinę, o tai sudaro sąlygas perduoti identifikuotą kodą ir duomenis, kurie yra skaitomi iš jungiamojo modulio ar modulių.
[0040] Stacionaraus bloko maitinimo blokas yra jungiamas prie elektros tinklo. Valdymo grandinė yra sujungta su jungiamuoju moduliu arba moduliais per suderinimo gran-dinę, kuri savo ruožtu yra sujungta su mikroprocesoriumi per antrąjį išėjimo portą. Jungiamasis modulis ar moduliai yra sujungti su įvedimo portu per trečiąją suderinimo grandinę taip, kad stacionarus blokas maitina jungiamąjį modulį ar modulius, kai jie yra skaitomi per įėjimo portą, kai yra vykdomas informacinių pranešimų siuntimas. Perdavimo pabaigoje yra perjungiama į priėmimo režimą.
[0041] Mobilus blokas turi magistralės suderinimo grandinę, kuri yra sujungta su portatyviu kompiuteriu ir netrukdo jam dirbti.
[0042] Tokia portatyvaus kompiuterio magistralės suderinimo grandinė yra portatyvaus kompiuterio distanciniame nuskaitymo įrenginyje, kurio struktūra yra tokia pati, kaip ir stacionaraus nuskaitymo įrenginio, ir turi tokią pačią grandinę, kokia yra naudojama jungiant prie jungiamojo modulio.
[0043] Kitame išradimo realizavimo variante yra numatytas įsimintinų impulsų skaitymas portatyviu skaitymo inter-feisu, kuris jungtimi sujungtas su bet kokiu įprastu kompiuteriu. Tai pat yra numatyta prijungimo grandinė, kad būtų galima prijungti kompiuterį prie jungiamojo modulio. Taigi bet koks rinkoje parduodamas kopiuteris gali būti pritaikytas tiesiogiai skaityti matuoklių parodymus .
[0044] Tuo būdu struktūra, kuri yra aprašoma šiame išradime, atlieka automatinę matuoklių apklausą per trumpą laiką ir leidžia tuo pat metu gerokai padidinti tokių ap-klausiamų matuoklių skaičių todėl, kad prie kiekvieno iš jų yra prijungiami impulsiniai kaupikliai.
[0045] Smulkiau išradimo esmė yra aiškinama, toliau nagrinė-jant atskirus realizavimo variantus, o prie aprašymų yra pridėti brėžiniai. Fig. 1 yra parodyta automatinės impulsinės vandens ma-tuoklių parodymų registravimo, naudojant portatyvų nuskaitymo įrenginį, sistemos supaprastinta struktūrinė schema. Fig. 2 yra parodyta kito realizavimo varianto, kuriame nuskaitymo įrenginys yra prijungtas per tarpinį bloką, struktūrinė schema. Fig. 3 yra parodytas impulsinis kaupiklis, į kurį įeina specialiosios funkcijos integrinė grandinė, kuri jun-giama prie atitinkamo matuoklio ir atitinkamo nuskaitymo įrenginio. Fig. 4 yra parodyta specialiosios funkcijos integrinė grandinės jungimo schema. Fig. 5 yra parodyta principinė elektrinė schema portatyvaus nuskaitymo interfeiso grandinės, per kurią impulsinis kaupiklis yra skaitomas, valdant įprastam portatyviam kompiuteriui. Fig. 6 yra parodyta elektros energijos matuoklių struk-tūrinė schema, kurioje impulsinis kaupiklis yra skaitomas, naudojant radijo ryšį. Fig. 7 yra parodyta stacionaraus bloko, sujungto su bent vienu jungiamuoju moduliu, kuriame yra keletas impulsinių kaupiklių, naudojamų juose esantiems duomenims perduoti elektromagnetinėmis bangomis, struktūrinė diagrama. Fig. 8 yra parodyta mobilaus, esančio automobilyje, įrenginio, kuriame matuokliai yra nuskaitomi per at-stumą, struktūrinė schema. Fig. 9 yra parodyta prijungimo grandinėms schema, kurią reikia įdėti į mikrokompiuteri,, kad būtų tiesiogiai skaitomi duomenys iš impulsinių kaupiklių.
[0046] Išradimo esmė yra aiškinama naudojantis prie išradimo pateiktais aprašymo brėžiniais.
[0047] Išradimo objektas yra autonominė impulsų registravimo sistema, kuri naudojama centralizuotam energijos, vandens ar kt. matuoklių, kurie formuoja arba spinduliuoja impulsinius signalus, parodymų nuskaitymui, kurie toliau naudojami apskaitai.

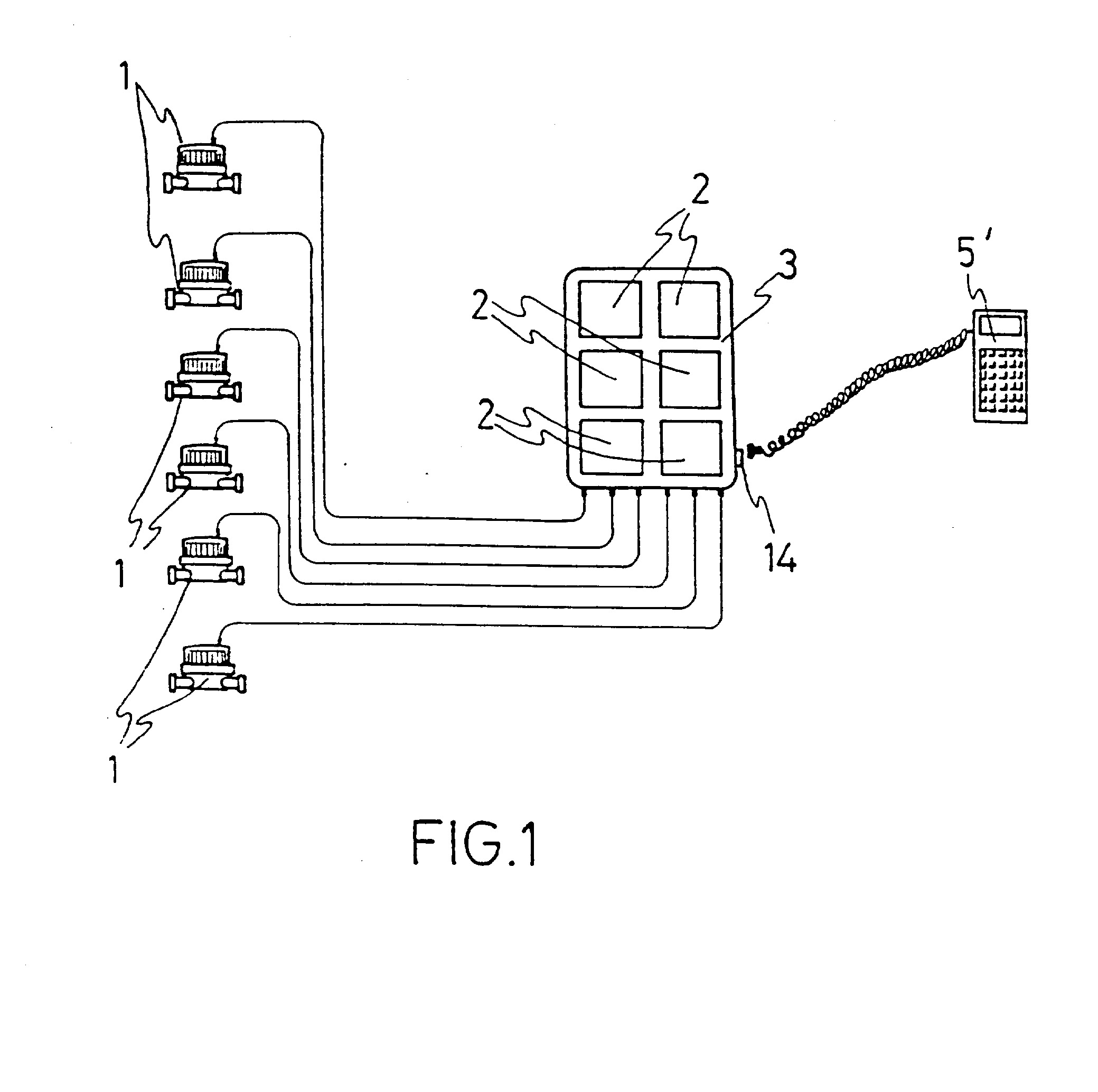

[0048] Pirmame išradimo realizavimo variante, kuris parodytas fig. 1, yra impulsiniai kaupikliai 2, kurie sujungti su impulsus generuojančiais ar emituojančiais matuokliais 1.
[0049] Matuokliai 1, kurie yra jungiami prie impulsinių kau-piklių, gali būti vandens, dujų ar elektros energijos matuokliai. Jie jungiami paprastu būdu, be jokių pa-keitimų ar modifikacijų.
[0050] Kiekvienam matuokliui 1 yra numatytas atitinkamas impulsinis kaupiklis 2.
[0051] Visi impulsiniai kaupikliai 2 yra lygiagrečiai sujungti vienas su kitu jungiamajame modulyje ar dėžėje 3, kuri gali būti per jungti, 14 prijungta ilgikliu arba be jo prie portatyvaus nuskaitymo procesoriaus 5', kuris apklausia ir nuskaito impulsiniuose kaupikliuose 2 su-kauptus duomenis, kurie atitinka matuoklių būsenas.
[0052] Po to, kai duomenys yra nuskaitymo procesoriuje 5', pastarasis yra transportuojamas ir sujungiamas su cent-riniu kompiuteriu 51, kuris atlieka suvartojimo ap-skaitą .

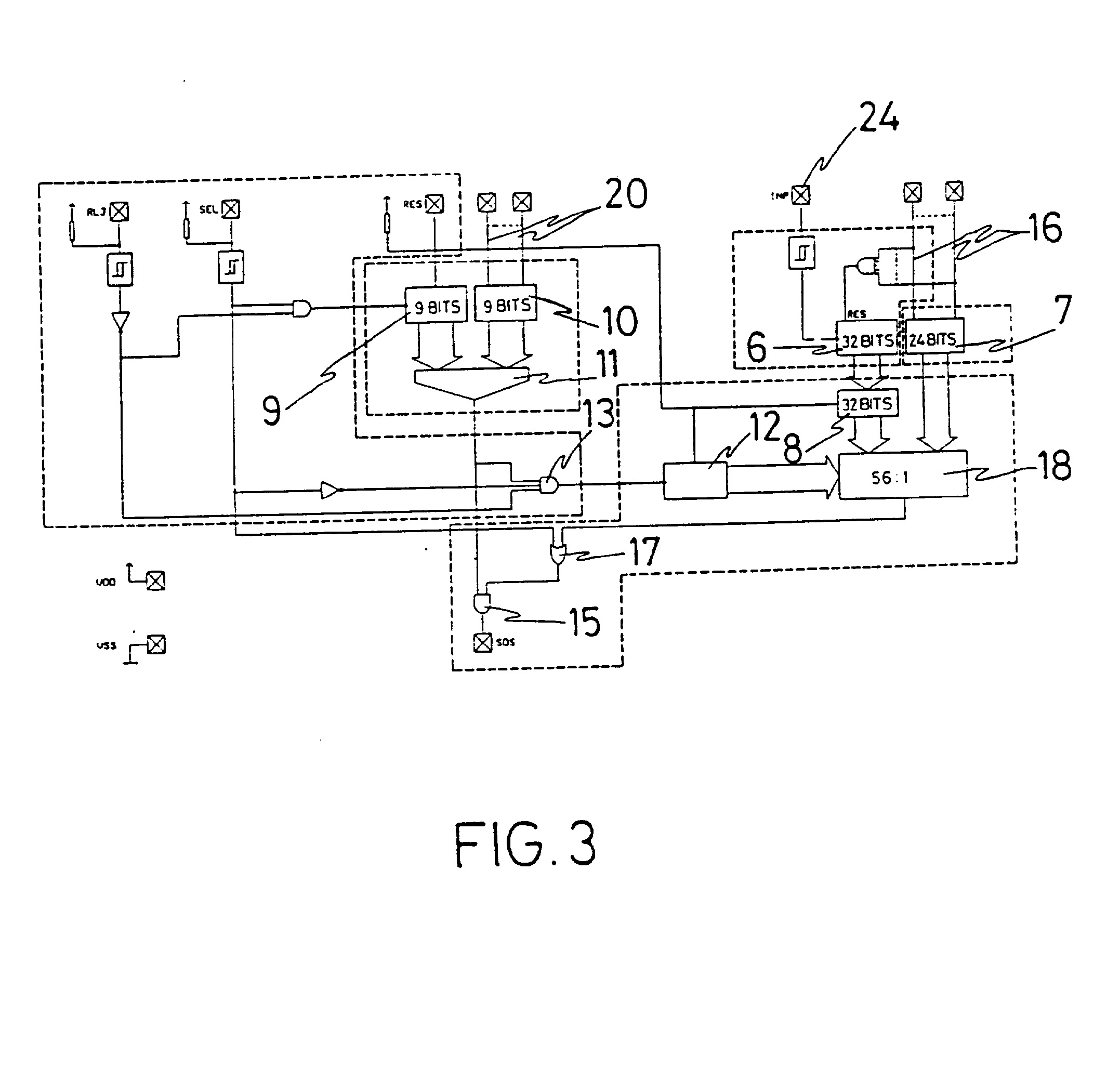

[0053] Impulsiniai kaupikliai 2 yra gaminami naudojant CMOS technologiją ir yra maitinami ličio baterijomis, o tai leidžia jų nejungti prie elektros energijos tinklo. Impulsinis kaupiklis 2, kurio elektroninė schema yra parodyta fig. 3, turi specialiosios funkcijos integrinę grandinę, kuri turi 32 bitų binarini, skaitikli, 6, kuris gali (šiame variante) suskaičiuoti keturis tūkstančius milijonų vienetų ar impulsų.
[0054] Binarinio skaitiklio 6 įėjime yra RC filtras, o matuoklis 1 yra jungiamas per jungti, 24. Toks filtras sumažina nuskaitymo greiti, iki 5 impulsų per sekundę ir slopina jungiamajame kabelyje, einančiame i, matuoklius 1, atsirandančius trukdžius, bei sumažina energijos su-vartojimą, kai impulsų kontaktai yra uždari.
[0055] Binarinis skaitiklis 6 yra sujungtas su registru 8, kuris įsimena binarinio skaitiklio 6 priimtus impulsus. Kai yra nustatoma, kad impulsinis kaupiklis jau yra apklaustas nuskaitymo įrenginio, registras 8 fiksuoja binarinio skaitiklio 6 parodymus.
[0056] Be to, impulsinis kaupiklis 2 turi keletą įėjimų 7, kurie skirti kontroliuojamo vartotojo identifikaciniam kodui nuskaityti. Tie įėjimai yra formuojami pjaunant ar gręžiant spausdintinius takelius 16. Gnybtai yra jungiami prie teigiamo ar prie neigiamo potencialo, kuris atitinka logini, " 1" arba logini, " 0" . Kai nuskaitymo įrenginys paveikia jungiamąjį moduli,, identifikacijos kodas yra nuskaitomas tuo pat metu kaip binarinio skaitiklio 6 būsena.
[0057] Specialiosios funkcijos integrinė grandinė 9 turi multipleksoriaus grandinę 18, kuri yra sujungta su registru 8 ir su įėjimais 7.
[0058] Be to, specialiosios funkcijos integrinė grandinė 19 turi impulsinio kaupiklio jungiamojo modulio pozicini, matuokli, 9 ir pozicinio kodo'įėjimo grandinę 10, jie abu yra prijungti prie komparatoriaus 11, kuris formuoja impulsinio kaupiklio selekcijos išėjimo signalą.
[0059] Komparatoriaus išėjimas 11 yra sujungtas su matuokliu 12, kuris valdo multipleksoriaus 18 selekcijos įėjimą taip, kad po impulsinio kaupiklio selekcijos komparatorius paveikia matuoklį 12 taip, kad multipleksoriaus 18 išėjime gaunami matuoklių 1 arba impulsų generatorių duomenys ir taip pat vartotojo identifikacijos kodai.
[0060] Impulsiniai kaupikliai yra maitinami ličio baterijomis.
[0061] Vadinamasis portatyvus nukaitymo procesorius 5' turi automatinio maitinimo bloką, kuris, nuskaitant duomenis nuo kiekvieno impulsinio kaupiklio, paduoda atitinkamą įtampą. Tai iki minimumo sumažina kaupiklių energijos suvartojimą ir didina jų funkcinį autonomiškumą.
[0062] RES linijos naudojimas turi du tikslus. Vienas tikslas - kad ši magistralė būtų naudojama impulsiniams kaupikliams maitinti, juos nuskaitant, o tai garantuoja ekonomišką ličio baterijos naudojimą. Kitas tikslas - kad ji inicializuotų impulsinių kaupiklių pozicinius dekoderius.
[0063] Šių funkcijų atskiriamos naudojant diodus ir konden-satorius impulsiniuose kaupikliuose taip, kad RES signalas būtų nuvedamas i atitinkamą schemos tašką, o dubliuojantis impulsinio kaupiklio maitinimas būtų pa-skleidžiamas po visą grandinę bei prisijungtų ir prie ličio baterijos.
[0064] Per magistralės jungtį RES linijoje yra prijungiama įtampa, kurios dydis yra apie 6,5 volto. RLJ ir ASL įėjimai yra prijungiami prie aukšto loginio lygio įtampos, kuri taip pat yra apie 6,5 volto. SDS yra taip pat prijungta prie 6,5 voltų įtampos per rezistorių, kuris yra nuskaitymo bloke, iš kurio bus skaitoma informacija, kuri yra saugoma impulsiniuose kaupikliuose .
[0065] RES linijos potencialas krenta iki 0 ir po to vėl tampa teigiamas, todėl poziciniame skaitiklyje 9 yra nustatoma būsena 0.
[0066] Pozicinis skaitiklis 9 yra 9 bitų, todėl jis gali skaičiuoti iki 512, taigi prie magistralės gali būti prijungta 512 impulsinių kaupiklių.
[0067] Skaičius, kuris buvo gautas iš binarinio skaitiklio 6 ir užfiksuotas registre 8, yra ištrinamas, nustatant registrą į pradinę būseną. Tai padeda išvengti skaitomų duomenų interferencijos su naujais impulsais, kurie turi būti suskaičiuoti ir suformuoti nuskaitymo proceso metu.
[0068] Binariniai skaitikliai 6 taip pat kaip ir registrai 8 yra 32 bitų, todėl gali būti suskaičiuoti keturi tūks-tančiai milijonų impulsų, kaip tai buvo minėta anks-čiau .
[0069] Įėjimo grandinės 7 talpa yra 24 bitai. Šie 24 bitai kartu su registro 8 išėjimo 32 bitais multipleksoriaus 18 įėjime sudaro 56 bitų žodį.
[0070] Patekus į RES liniją impulsui, visų impulsinių kaupik-lių specialiosios funkcijos integrinės grandinės 19 poziciniai matuokliai 9 yra nustatomi i, pradinę būseną, t.y. i, 0. Šio pozicinio matuoklio 9 išėjimas yra prijungtas prie komparatoriaus 11 įėjimo, kuris taip pat gauna jungiamojo modulio impulsinio kaupiklio orderio kodo numerį (abiem atvejais jie yra 9 bitų duomenys), kuris yra formuojamas rankiniu' būdu, atitinkamai įsta-tant trumpiklius.
[0071] Tuo būdu pozicinio matuoklio 9 turinys (kuris yra nu-statytas į nulį) ir trumpiklių, kurie yra nustatyti į nulinę poziciją, padėtys gali būti tokios pačios kaip jungiamojo modulio impulsinio kaupiklio, o tai registruoja šio impulsinio kaupiklio komparatoriaus (paprastai tai iš eilės pirmas impulsinis kaupiklis modulyje) . Po to teigiamas identifikuotas signalas per ma-tuoklį 12 pasiekia multipleksoriaus 18 selekcijos įėji-mą, nustatytamas jį į išeities būseną.
[0072] Apie tai, kad yra gautas sutapimas, gaunama informacija išorėje, nes komparatoriaus 11 teigiamas palyginimo signalas yra taip pat paduodamas ir į specialiosios funkcijos integrinės grandinės 19 išėjimo išvadą SDS ir per tranzistorių 21 yra toliau perduodamas į penkių linijų magistralės, taip pat pavadintą, SDS liniją.
[0073] Šis signalas praneša nuskaitymo blokui, kuris prijungtas prie penkių linijų magistralės, kad jungiamajame modulyje yra šuntuojantys trumpikliai (korta), kurie turi būti skaitomi. Tada, jei nuskaitymo blokas nustato, kad yra 0, penkių linijų magistralės SEL linija yra perjungiama į žemą lygį, Ir atitinkamai
[0074] multipleksoriaus 18 penkiasdešimt penktas bitas, kuris yra (aukščiausia) paskutinė skiltis 32 bitų magist-ralėje, bus prijungtas prie specialiosios funkcijos integrinės grandinės 19 SDS išėjimo kontakto, kuri, iš-renka teigiamas identiškumo signalas, saugomas registro 8.
[0075] Po to, kai šis bitas yra nuskaitomas nuskaitymo bloke per SDS liniją, šis blokas paveikia penkių linijų ma-gistralės RLJ liniją ir pasiekia tokio paties pa-vadinimo specialiosios funkcijos integrinės grandi-nės 19 kontaktą. Kontakto potencialui pereinant nuo že-mo lygio į aukštą, matuoklis 12 perstumiamas vienu žingsniu pirmyn ir paruošia multipleksorių 18 priimti sekanti, skaitomą bitą.
[0076] Po to nuskaitymo blokas skaito 31-ą j i, bitą. Šis procesas toliau tęsiamas, kartojamas ir atliekama impulsinio kaupiklio turinio rekonstrukcijas bitas paskui bitą.
[0077] Baigus iki turinio nulinio bito, sekantis bitas, kuris pasirodo (32), yra 23-as kliento kodo bitas, ir, pakartotinai pulsuojant RLJ signalui, visi kiti kodo bitai iki turinio nulinio bito yra gaunami per SDS iš-vadą .
[0078] Taigi nuskaitymo blokas sėkmingai gauna nulinės pozici-jos koduoto impulsinio kaupiklio turini, ir vartotojo kodą. Tada penkių linijų magistralės SEL linija gri,žta i, aukštą lygi, ir, pulsuojant RLJ linijai nuo žemo i, aukštą lygi, visi poziciniai matuokliai 9 nuo nulinio pasistumia vienu žingsniu i, prieki, ir nulinės pozi-cijos koduotas impulsinis kaupiklis yra atjungiamas. Jeigu pozicijoje vienas būna užkoduotas vienetas, jungiamajame impulsinių kaupiklių modylyje jis yra įjun-giamas ir gali būti skaitomas analogiškai kaip ir pirmasis .
[0079] Jei nuskaitymo blokas užregistruoja, kad duotai po-zicijai nėra kortos, jis neskaito, todėl RLJ linija yra pakartotinai paveikiama sekančio vieneto paieškai.
[0080] Kai nustatymo grandinė baigia skaityti paskutini, jungiamojo modulio impulsini, kaupikli,, nuskaitymo blokas, kuris susietas su ta pačia penkių kanalų magistrale, pereina prie kaupiklio modulio antrojo nuskaitymo ciklo ir kaupia antrojo skaitymo turini,.
[0081] Abu nuskaitymai yra atliekami atskirai, bet nuskaitymas yra teisingas, jei jie abu sutampa, tai yra, jei nuskaityti impulsinių kaupiklių numeriai ir visi kodai bei perskaitytas impulsų skaičius yra vienodas. Jei pagal priimtus impulsus gali būti nesutapimas, tai skai-čius turi būti šiek tiek didesnis negu pirmojo nuskaitymo atveju.
[0082] Jei dviejų ciklų nuskaitymo rezultatai skirtingi, nuskaitymo grandinė nuskaitymą kartoja. Nuskaitymo proce-dūra yra kartojama iki penkių kartų, tai gali būti programuojama, ir kartojimų skaičius gali būti padidintas arba sumažintas. Atlikus nuskaitymus, jei re-zultatuose nėra skirtumų, nuskaitymo įrenginys pradeda informacinę procedūrą.
[0083] Linijose ir kabeliuose atsiradusių triukšmų įtakai sumažinti, INP, SEL ir RLJ įėjimai yra prijungiami per Šmidto trigerius. Kiti įėjimai, t. y. 16, 20, ir RES yra įprasti loginiai įėjimai su mažais energijos nuostoliais, ir jie nustato linijas į žemą arba aukštą lygįf priklausomai nuo to, ar jis yra skirtas kodo apdorojimo ar skaitymo valdymo linijoms.

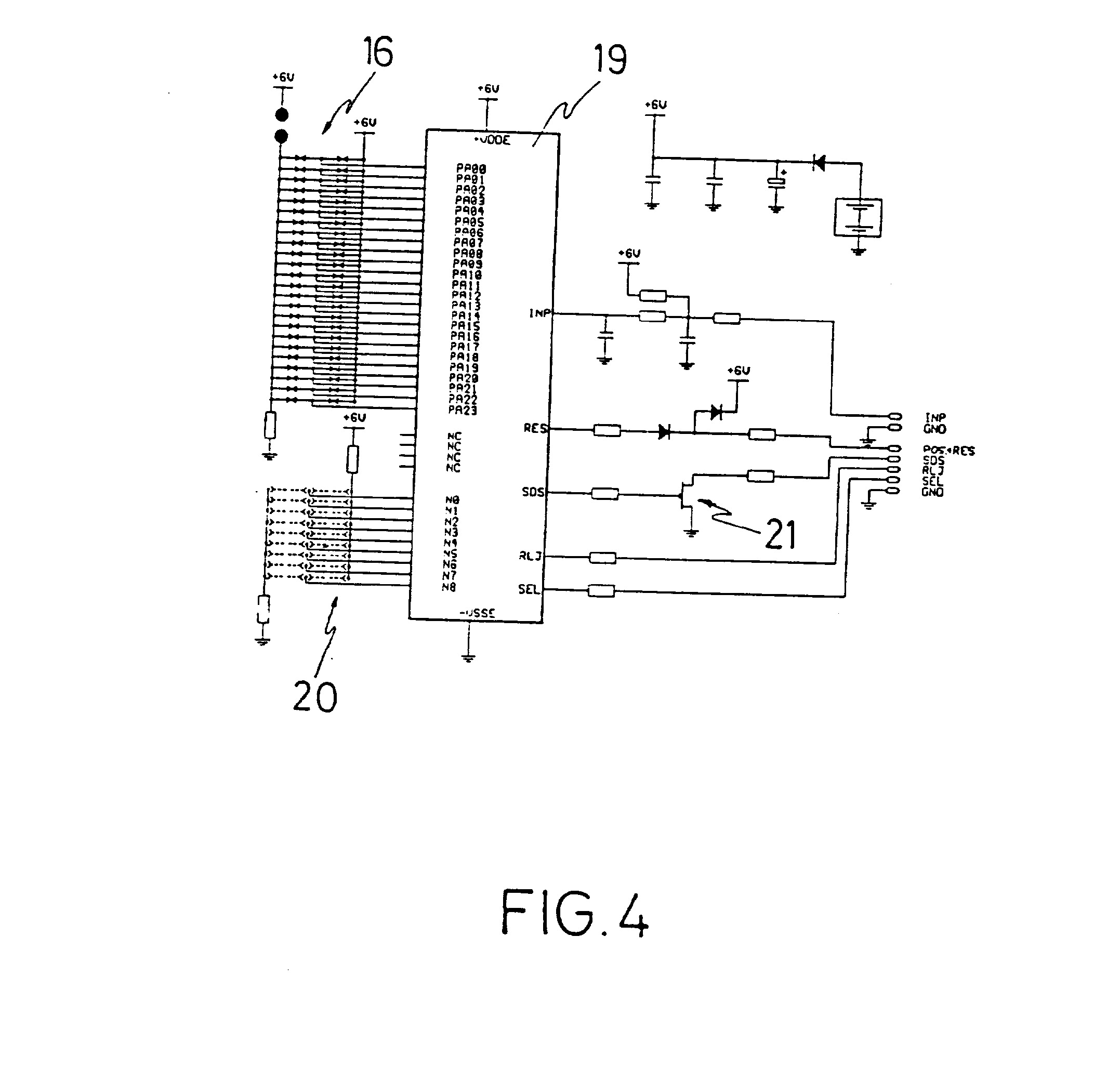

[0084] Specialiosios funkcijos integrinės grandinės 19 viduje vartotojo kodo signalinės linijos 20 yra sujungtos su loginių elementų rinkiniu, kuris dekoduoja vartotojo kodą HFFFFFF ir HFFFFFE.
[0085] Kodas HFFFFFF naudojamas vartotojo matuokliui nustatyti d, pradinę būseną, kai yra įdedamos maitinimo baterijos. Kodas HFFFFFE yra naudojamas specialiosios funkcijos integrinės grandinės 19 gamybos procese jos vidiniams moduliams testuoti.
[0086] Vartotojo identifikacijos kodas sudaro takelių 16 vi-sumą, kurie iš pradžių yra sujungti. Tiems takeliams, kurie yra reikalingi vartotojo numerio binariniam kodui, perduodamam į impulsinius kaupiklius 2, sudaryti, sujungimas yra nutraukiamas.
[0087] Spausdintinėje plokštėje žemės takelis, kuris skirtas žemam lygiui sudaryti, yra sujungiamas ne tiesiogiai su trumpikliais, bet per rezistorių, o tai leidžia paduoti į visus įėjimus 16 aukštą lygį, jungiant du taškus spaudintinėje plokštėje (Fig. 4 tie taškai yra parodyti) .
[0088] Tokia komutacija yra realizuojama specialia grandine specialiosios funkcijos integrinėje grandinėje 19, ir ši komutacija nustato binarini, skaitiklį 6 į nulinę būseną, jį ruošiant darbui, kai jis yra montuojamas impulsinių kaupiklių bloke 2 ir keičiant maitinimo baterijas .
[0089] Tuo būdu vartotojo identifijakcijos kodas nėra įsi-menamas viduje iš anksto, bet taip pat bet kada negali būti keičiamas. Identifikacijos kodas per vidinius su-jungimus patenka į multipleksoriaus 18 įėjimus.
[0090] Išorinė jungtis 14 anksčiau minėtame jungiamajame modulyje 3 gali būti toli nuo šio modulio, jei matuokliai 1 turi būti apklausiami, operatoriui neįeinant į pa-talpą, kurioje yra matuokliai.
[0091] Dvi išorinės jungtys 14 gali būti įrengtos taip: viena - jungiamajame modulyje, kita - patalpos, kurioje yra matuoklis 1, išorėje.
[0092] Maksimalus atstumas nuo jungiamojo modulio 3 ir jung-ties, kuri skirta nuskaitymo moduliui prijungti, gali būti iki 100 m.
[0093] Kita jungiamojo modulio 3 ypatybė yra, kad keletą tokių modulių gali būti išdėlioti įvairiose vietose bei gali būti sujungti vienas su kitu ir būti apklausiami iš vienos vietos, o tai reiškia, kad impulsinių kaupik-lių 2 skaičius nagrinėjamame išradimo realizavimo variante negali būti didesnis už 512, bet tas skaičius, jei yra reikalingas, gali būti padidintas.
[0094] Visos šios galimybės sudaro sąlygas sukurti daug nau-dojimo variantų su nestandartinėmis instaliacijomis, pavyzdžiui, pastatuose, kuriuose vandens kiekio matuokliai yra kiekviename aukšte ir jie yra nuskaitomi po vieną, naudojant dabartines apskaitos sistemas.
[0095] Išradimas numato jungiamąjį modulį įrengti kiekviename aukšte su reikiamu impulsinių kaupiklių kiekiu (4, 6 arba 8, priklausomai nuo butų kiekio aukšte) . Kiekvienas jungiamasis modulis 3 yra sujungtas su kitu moduliu, esančiu vienu aukštu žemiau, kabeliu. Šio ka-belio galas yra, pavyzdžiui, pastato vestibiulyje ir yra sujungtas su jungtimi 14, prie kurios yra prijungiamas portatyvus nuskaitymo įrenginys, ir juo yra vykdomas visų matuoklių, kurie yra pastate, nuskaitymas .
[0096] Vienas iš nuskaitymo blokų turi portatyvini, ankščiau minėtą apklausos procesorių 5', o kitas gali būti portatyvus nuskaitymo interfeisas 4, prie kurio įprastas kompiuteris 5 gali būti prijungtas taip, kad portatyvus interfeisas 4 yra kita nuskaitymo priemonė, galinti susijungti su bet kokiu kompiuteriu per nuoseklų portą, per kurį yra apklausiami impulsiniai kaupikliai 2, kurie yra moduliuose 3, naudojant penkių kontaktų jung-tį, prijungtą prie penkių linijų magistralės.
[0097] Portatyvus nuskaitymo interfeisas 4 turi priemonę, kurioje galima pamatyti skaičių, saugomą kiekviename impulsiniame kaupiklyje 2. Saugomas skaičius yra skaitomas per penkių linijų magistralę, prie kurios jungiamajame modulyje 3 yra prijungti visi impulsiniai kaupikliai, kurie, naudojant kabelį ir jungtį 14, yra visur pasiekiami, kaip buvo aiškinama aukščiau.

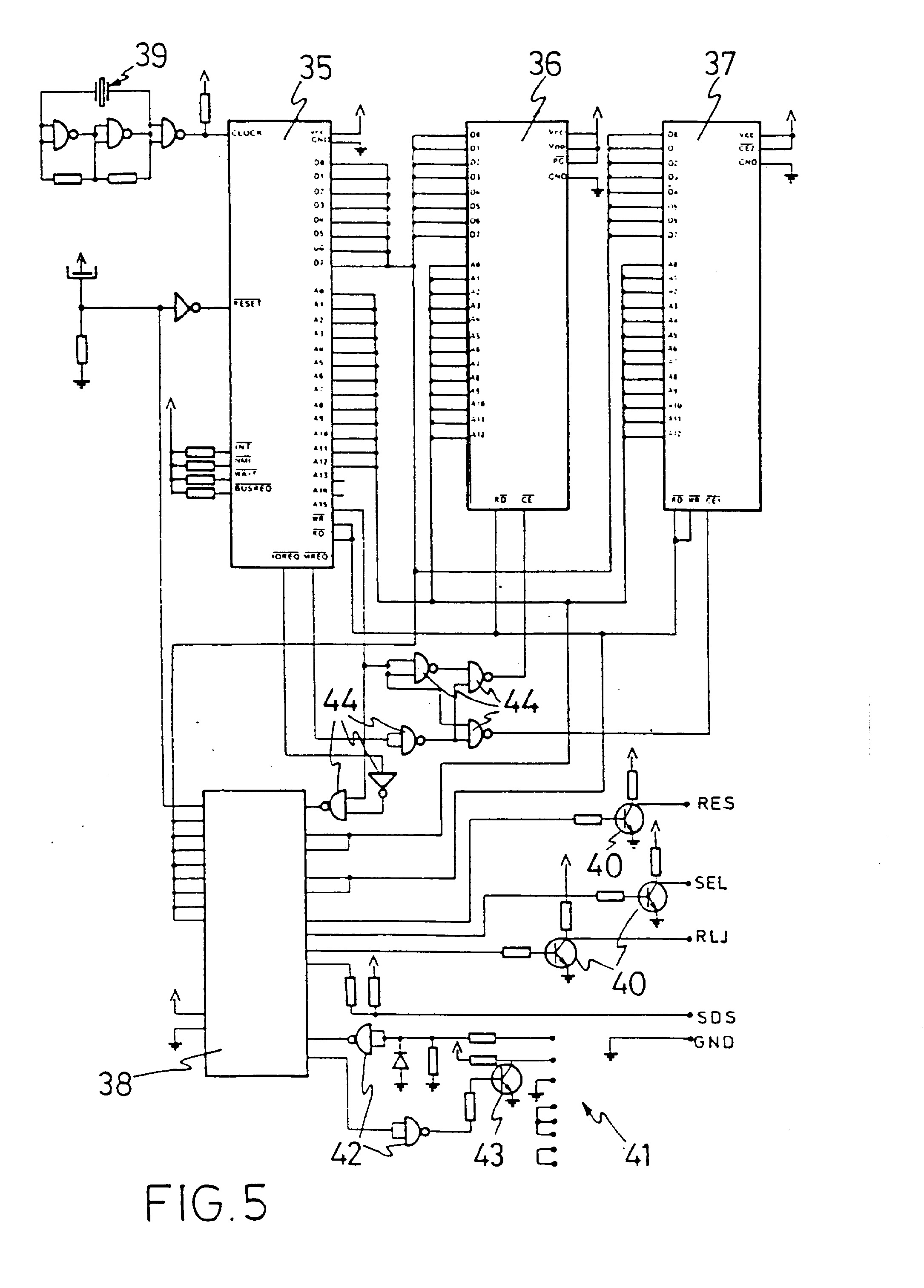

[0098] Portatyvus nuskaitymo interfeisas 4 yra padarytas kaip nešiojamo tipo prietaisas ir turi diržą. Portatyvus nuskaitymo interfeisas 4 turi mikroprocesorių 35, kuris yra minėto portatyvaus nuskaitymo interfeiso 4 akty-vioji veikimo priemonė. Mikroprocesorius 35 yra prijungtas prie EPROM tipo programinės atminties 36, RAM tipo operatyvinės atminties 37 ir prie PIA tipo iš-orinių signalų prijungimo grandinės 38.
[0099] Mikroprocesorius 35 yra prijungtas prie generatoriaus 39, kad įrenginys veiktų taisyklingai.
[0100] Išorinių signalų prijungimo grandinė 38 yra prijungiama prie penkių linijų magistralės linijų RES, SEL, RLJ, SDS ir GND išvadų per signalų tranzitorinius stiprin-tuvus ir suderinimo grandines.
[0101] Be to, išorinių signalų prijungimo grandinė 38 turi nuoseklaus ryšio kanalą, kurį sudaro loginės grandinės 42 signalo stiprinimo tranzistorius 43 ir kiti elementai, parodyti fig. 5, skirti portatyviam personaliniam kompiuteriui 5 per jungtį 41 prijungti.
[0102] Loginiai elementai 44 priklausomai nuo gautų komandų išrenka rekalingą kryptį.
[0103] Įjungus mikroprocesorių 35 su tam tikra programa yra inicializuojami visi įėjimo ir išėjimo signalai, taip pat išorinių signalų prijungimo grandinė 38 ir nuoseklaus ryšio grandinė 41. Be to, įvairios RAM atminties vietos yra paruošiamos pagal jų numatomą paskirtį, ir laukia komandų, kurios paduodamos iš portatyvaus kompiuterio 5 per nuoseklaus ryšio liniją.
[0104] Minėtas portatyvus kompiuteris 5 siunčia RES signalą į portatyvaus nuskaitymo bloko interfeiso grandinę 4, kuri tokį signalą atpažįsta ir vykdo inicializacijos procesą taip, kaip minėta anksčiau.
[0105] Be to, yra panaudota valdymo komanda, kurią priima mi-nėtas portatyvus interfeisas 4, kuris atsako į šią ko-mandą per nuoseklų portą 41, siųsdamas tekstinę eilutę, kuri nurodo modelį ir programos versiją, kuri jame yra užrašyta.
[0106] Kai įprastas portatyvus kompiuteris 5 siunčia nuskaitymo signalą į portatyvų nuskaitymo interfeisą 4, jis pradeda siųsti signalus kiekviename impulsiniame kaupiklyje 2 nuskaityti taip, kaip buvo paaiškinta ankš-čiau. Kai ši visa informacija, turima jungiamojo modulio 3 impulsiniuose kaupikliuose 2, prie kurių yra prijungtas nuskaitymo interfeisas 4, yra surinkta, pra-sideda transformavimo į nuoseklaus kodo su fiksuotu 21 ženklo formatu procesas. Visa tai yra siunčiama per nuoseklią ryšio liniją 41.
[0107] Gavusi šią informaciją, įprasto portatyvaus kompiuterio 5 programa papildo duomenų bazę, kuri yra duomenų apdorojimo centre, atlieka failo, su surastais kodais, pa-iešką ir pakeičia naujais nuskaitytais impulsais, pri-dėdama nuskaitymo datą.
[0108] Po to, prijungus portatyvinį kompiuterį 5 prie centrinio kompiuterio, jis atlieka apskaitą ir formuoja pagal tai apmokėjimui skirtą sąskaitą.
[0109] Portatyvus nuskaitymo interfeisas 4 maitina kiekvieną impulsinį kaupiklį 2, kai jis yra skaitomas, per ba-teriją, kuri yra prijungta prie grandinės, ir kuri gali būti įkraunama.
[0110] Kitame realizavimo variante matuokliai gali būti nuskaitomi automatiškai per atstumą. Šiame variante jungiamasis modulis 3 gali būti sujungtas su dar vienu ar daugiau jungiamųjų modulių 3, o šie savo ruožtu - su stacionariu bloku 46, kuriame yra imtuvas-siųstuvas su antena 47 informaciniams duomenims priimti ir perduoti.
[0111] Duomenų imtuvas-siųstuvas 54 yra prijungtas prie distancinio nuskaitymo 55, kuris jungiasi su jungiamuoju moduliu ar moduliais 3.
[0112] Antrame išradimo variante yra mobilus blokas 56, kuris yra įrengtas transporto priemonėje 49, ir yra prijungtas prie jos baterijų.
[0113] Mobilus blokas 56 turi portatyvų kompiuterį 57, kuris sujungtas su distanciniu nuskaitymo įrenginiu 58, kuris savo ruožtu yra sujungtas su duomenų imtuvu-siųstu-vu 59, ir kuris per anteną 48 siunčia ir priima duomenis .
[0114] Portatyviniame kompiuteryje 58 yra įrašoma programa, kuri nurodo kiekvienos dienos darbo procedūras ir vartotojus, kuriuos reikia aptarnauti. Visa ta informacija yra gaunama ir perduodama į centrinę skaičiavimo mašiną per priemonę 50, kuri gali būti didelio įrašų tankio nuimamas kietasis ar lankstusis diskas.
[0115] Vykdant programą, kuri įvesta į portatyvų kompiute-rį 57, yra valdomas distancinis nuskaitymo įrengi-nys 58, kuris apklausia minėtus įrenginius per duomenų imtuvą- siųstuvą 59, kuri yra netoli stacionaraus įren-ginio 46, kuris skaito duomenis, saugomus jungiamajame modulyje 3 ir siunčia juos į mobilų įrenginį 56, turintį portatyvų kompiuterį 57, kuris duomenis apdoroja. Iš jo duomemys yra perduodami į centrinį kom-piuterį 51, kur atliekama galutinė duomenų apskaita.

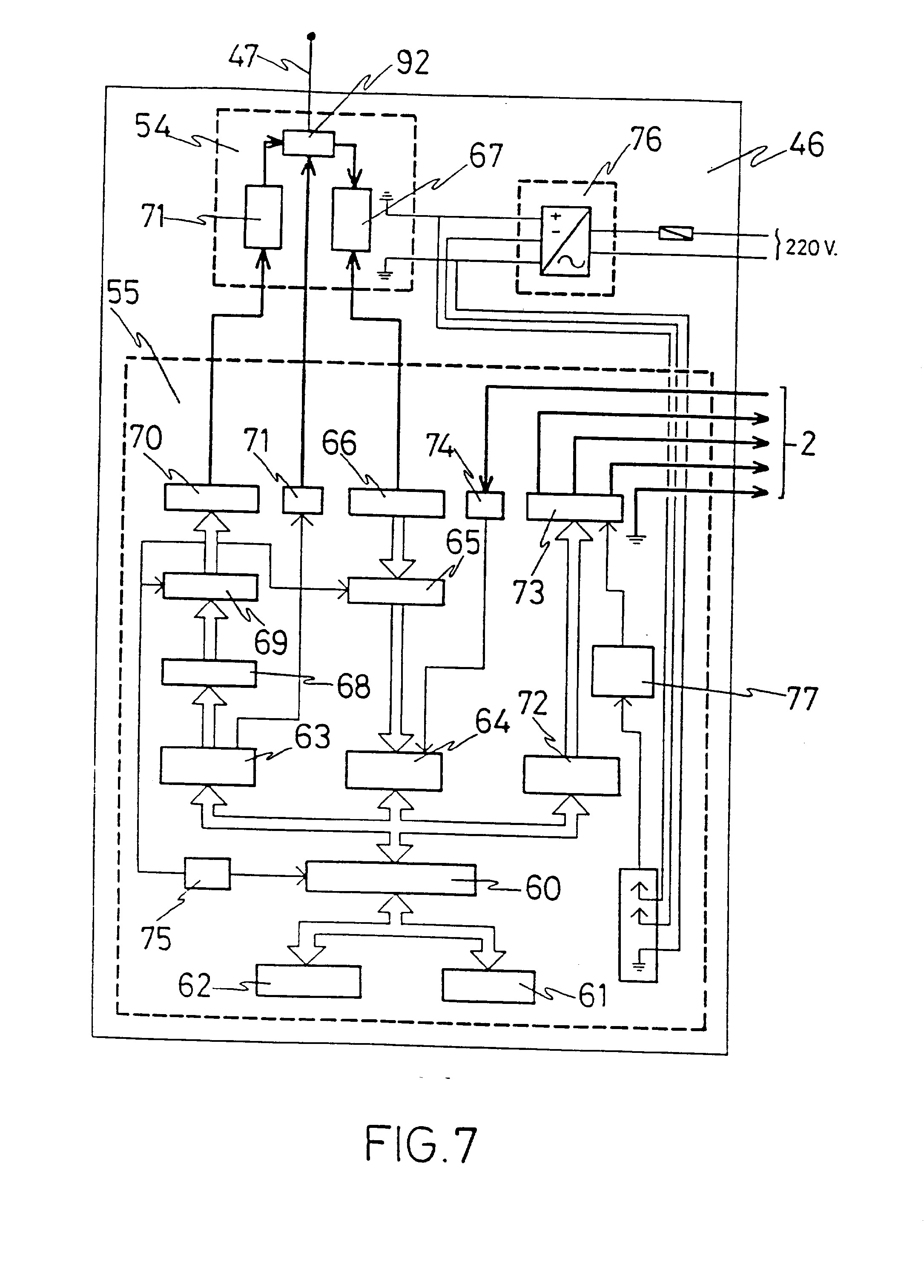

[0116] Stacionarų distancinio nuskaitymo įrenginį 5 valdo mikroprocesorius 60, kuriame yra programa, įrašyta EPROM tipo atmintyje.
[0117] Be to, mikroprocesius 60 yra sujungtas su RAM tipo atmintimi 61 ir ROM tipo atmintimi 62.
[0118] Distancinis nuskaitymo įrenginys 55 turi įėjimo por-tą 64, sujungtą su dekoderiumi 65, kuris per suderinimo grandinę 66 yra sujungtas su duomenų siųstuvo- imtuvo 54 imtuvu 67.
[0119] Distancinis nuskaitymo įrenginys 55 taip pat turi pir-mąjį išėjimo portą 63, kuris per komutatorių 68 yra sujungtas su koderiu 69.
[0120] Koderis 69 per antrąją suderinimo grandine 70 yra prijungtas prie siųstuvo 71, kuris yra duomenų siųstuve-imtuve 54.
[0121] Pirmasis išėjimo portas 63 per suderinimo grandinę 71' yra sujungtas su elektronine grandine 92, kuri valdo duomenų siųstuvo-imtuvo 54 būseną, t. y. nustato, kad siųstuvas-imtuvas priimtų arba siųstų duomenis. Mikroprocesorius 60 yra sujungtas su antruoju išėjimo portu 72, kuris su skirtingais jungiamaisiais moduliais 3 yra jungiamas per suderinimo grandinę 73.
[0122] Įėjimo portas 64 yra jungiamas su jungiamuoju moduliu 3 per suderinimo grandinę 74, per kurią yra paduodami matuoklio 1 duomenys ir būsena i, įėjimo portą 64.
[0123] Skaičiumi 75 yra pažymėtas takto generatorius, kuris sudaro sąlygas distancinio nuskaitymo įrenginio 5 darbui .
[0124] Laukimo režime sįustuvas 71 yra išjungtas, o imtuvas 67 yra įjungtas, ir laukia, kol radijo kanalu ateis ko-mandos. Skirtingiems įrenginiams 46 identifikuoti yra įvestas identifikacijos numeris, kuris saugomas EPROM tipo atmintyje.
[0125] Kiekvieną kartą, kai nuskaitymo įrenginys gauna ko-mandą, ji yra dekoduojama dekoderyje 65 ir lyginama su mikroprocesoriaus 60 EPROM tipo atmintyje esančiomis komandomis. Jei jos sutampa, tai priimta komanda pereina per koderį 69 ir toliau yra išsiunčiama per siųs-tuvą 71. Dėl to yra nuskaitomi visi impulsiniai kaupikliai, kurie yra sujungti su stacionariniu įrengi-niu 46, kurie yra viename arba keliuose jungiamuosiuose moduliuose 3. Klaidoms, kurios gali atsirasti nuskaitymo metu, išvengti impulsiniai kaupikliai yra keletą kartų skaitomi. Nustačius, kad nuskaitomas rezultatas keletą kartų sutampa, jis yra siunčiamas į stacionaraus įrenginio 46 siųstuvą 71, o per jį į mobilųjį įrengi-nį 56.
[0126] Po to stacionarus įrenginys 46 atjungia siųstuvą 71 ir vėl laukia naujų duomenų priėmimo.
[0127] Mobilus įrenginys gali būti iš esmės įrengtas automobilyje ar motocikle, kuriame yra 12 voltų įtampos maitinimo šaltinis.
[0128] Reikia pastebėti, kad stacionarus įrenginys 46 turi maitinimo grandinę 76, kuri sujungta su valdymo grandine 77, todėl energijos vartojimas yra sumažintas.
[0129] Reikia pastebėti ir tai, kad mobilus įrenginys 56, kaip jau apie tai buvo kalbėta, turi tokią pačią duomenų siųstuvo-imtuvo grandinę kaip ir stacionarus įrenginys, ir jis yra maitinamas iš automobilio, kuriame jis yra sumontuotas, baterijos.

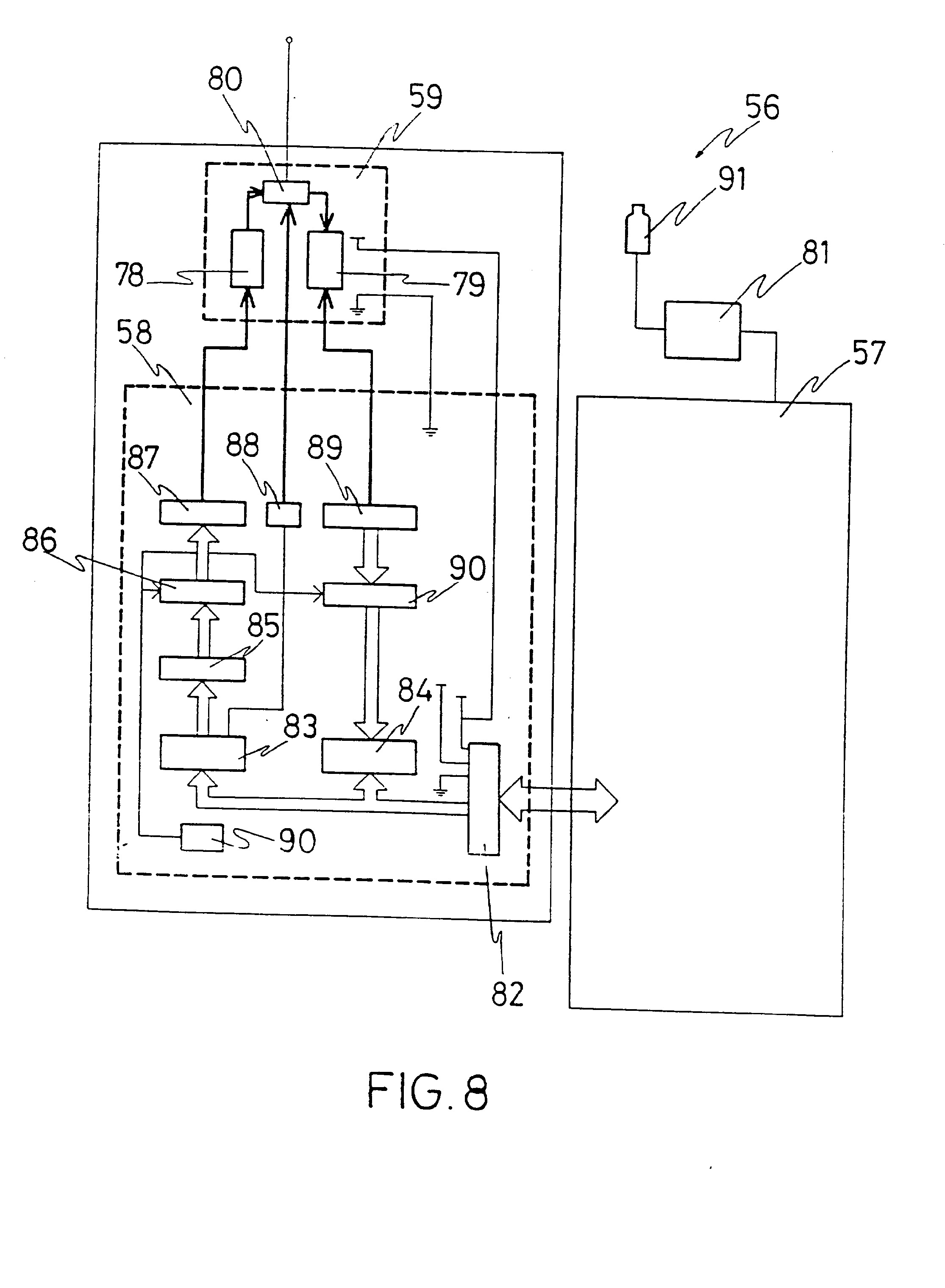

[0130] Be to, mobilaus įrenginio 56 duomenų siųstuvas-imtuvas 59 turi siųstuvą 78, imtuvą 79 ir elektroninę gran-dinę 80, kuri valdo duomenų siųstuvo-imtuvo būseną.
[0131] Distancinis nuskaitymo įrenginys portatyviniame kompiuteryje neturi mikroprocesoriaus. Mikroprocesoriaus funkcijas atlieka portatyvus kompiuteris 57, kuris sujungtas su automobilio maitinimu ir gauna darbui reikalingą energiją per įtampos keitiklio bloką 81.
[0132] Portatyvus kompiuteris 57 yra sujungtas su distancinio valdymo įrenginiu 58 per suderinimo grandinę 82.
[0133] Distancinė nuskaitymo grandinė 58 turi išėjimo por-tą 83, kuris sujungtas per komutatorių 85 su koderiu 86.
[0134] Koderis 86 yra sujungtas su siųstuvu 78 per suderinimo grandinę 87.
[0135] Be to, išėjimo portas 83 yra sujungtas su suderinimo grandine 88, kuris toliau yra sujungta su siųstuvo-imtuvo būsenos valdymo elektronine grandine 80.
[0136] Be to, distancinis nuskaitymo įrenginys 58 turi įėjimo portą 84, sujungtą su dekoderiu 90 ir toliau per suderinimo grandinę 89 su sįustuvu 79.
[0137] Blokas 90 yra takto generatorius, kuris sudaro sąlygas grandinei funkcionuoti.
[0138] Kiekvieną kartą, patekus, apklausos signalui iš stacionaraus bloko 46, mobilus blokas 56 siunčia apklausos patvirtinimo signalą i, stacionarų bloką 46. Jei per keletą sekundžių patvirtinimo signalas negaunamas, stacionarus blokas 46 ji, dar tris kartus kartoja. Sutrikus skaitymo procesui, skaitomuose duomenyse gali atsirasti praleidimų ir klaidų.
[0139] Gavus aukščiau minėtą patvirtinimo signalą portatyvus kompiuteris 57 perjungia stacionaraus įrenginio 46 nuskaitymo grandinę 55 i, jungiamųjų modulių 3 sukauptų duomenų perdavimo režimą. Patekus visiems duomenims į portatyvų kompiuterį, yra tikrinamas priimtų duomenų formatas ir kontrolinė suma. Jei priimti duomenys tei-singi, yra toliau skaitomi kiti, esantys netoli, sta-cionarūs įrenginiai, kurie yra pasiekiami, automobi-liui 49 esant toje pačioje.
[0140] Po to, kai visi gretimi stacionarūs blokai 46 yra apklausti, portatyvus kompiuteris parodo kitą vietą, kurioje matuokliai turės būti apklausiami. Tada, kol automobilis keičia savo buvimo vietą, portatyvus kompiuteris apdoroja gautus duomenis ir atnaujina duomenų bazių failus ką tik nuskaitytais parametrais bei prie jų prideda datą ir laiką (šią informaciją pateikia portatyvus kompiuteris), kada jie buvo gauti.
[0141] Bet koks nenormalus įvykis, pavyzdžiui, matuoklis ne-rodo suvartojimo, neigiamas rezultatas arba duomenys gaunami už prognozuojamų reikšmių, yra registruojamas kaip "nukrypimas".
[0142] Duomenų bazė arba duomenų bazės mobiliame įrenginyje 57 yra pakraunamos duomenų aprodojimo centre iš centrinio kompiuterio 51, kuris priklauso kompanijai, vykdančiai matuoklių 1 parametrų surinkimą ir finansinę suvartojimo apskaitą.
[0143] Šis pasikeitimas duomenimis gali būti atliekamas dau-geliu būdų: tiesioginiu didelio greičio nuosekliu per-davimu, laikinai apdorojant tame apčiame "duomenų tink-le" mobiliame personaliniame kompiuteryje (tiesiogiai arba per modemą), spausdinant ir koreguojant, kaip daž-niausiai daroma, arba keičiantis informacija per technines priemones, pavyzdžiui, naudojant keičiamus kie-tuosius diskus ar didelio tankio lanksčiuosius diskus, kaip apie tai buvo minėta anksčiau.
[0144] Patikimam ryšiui tarp stacionaraus bloko 46 ir mobilaus bloko 56 nustatyti yra naudojami du distanciniu būdu valdomi koderiai-dekoderiai 69, 65, 86 ir 90, atitinkamai. Kadangi šie blokai yra apskaičiuoti dirbti sudėtingomis sąlygomis, jiems yra suteikiama tam tikrų savybių, kurios gerina duomenų perdavimo parametrus.
[0145] Minėti distancinio valdymo koderiai-dekoderiai dirba, naudodami impulso pločio valdymą, ir moduliuoja sig-nalą, naudodami principą "viskas" arba "nieko".
[0146] Sistema, naudojanti ši, principą ir susidedanti iš distancinio nuskaitymo įrenginio 55 ir mobilaus nuskaitymo įrenginys 58, yra naudojama sudaryti dažnių postūmiams leidžiamų dažnių juostoje (12,5 kHz) 70 Mhz diapazone, kuriame labai paprastai ir nesunkiai yra gaunama FSK tipo moduliacija.
[0147] Šioje sistemoje naudojami distancinės kontrolės įren-giniai vykdo kompleksinę funkciją, kuri sumažina klai-dingų veiksmų tikimybę. Ypatinga yra tai, kad korek-tiškai duomenų perdavimo indentifikacijai yra numayta dviejų ženklų, esančių vienoje eilutėje, priėmimo sąly-ga. Todėl klaidos tikimybė yra laba maža.
[0148] Naudojant distancinio valdymo priemones, mikroproce-soriui 60 nebereikia vykdyti duomenų perdavimo identifikacijos kontrolės, todėl jo programavimas yra pa-prastesnis ir veiksmingesnis.

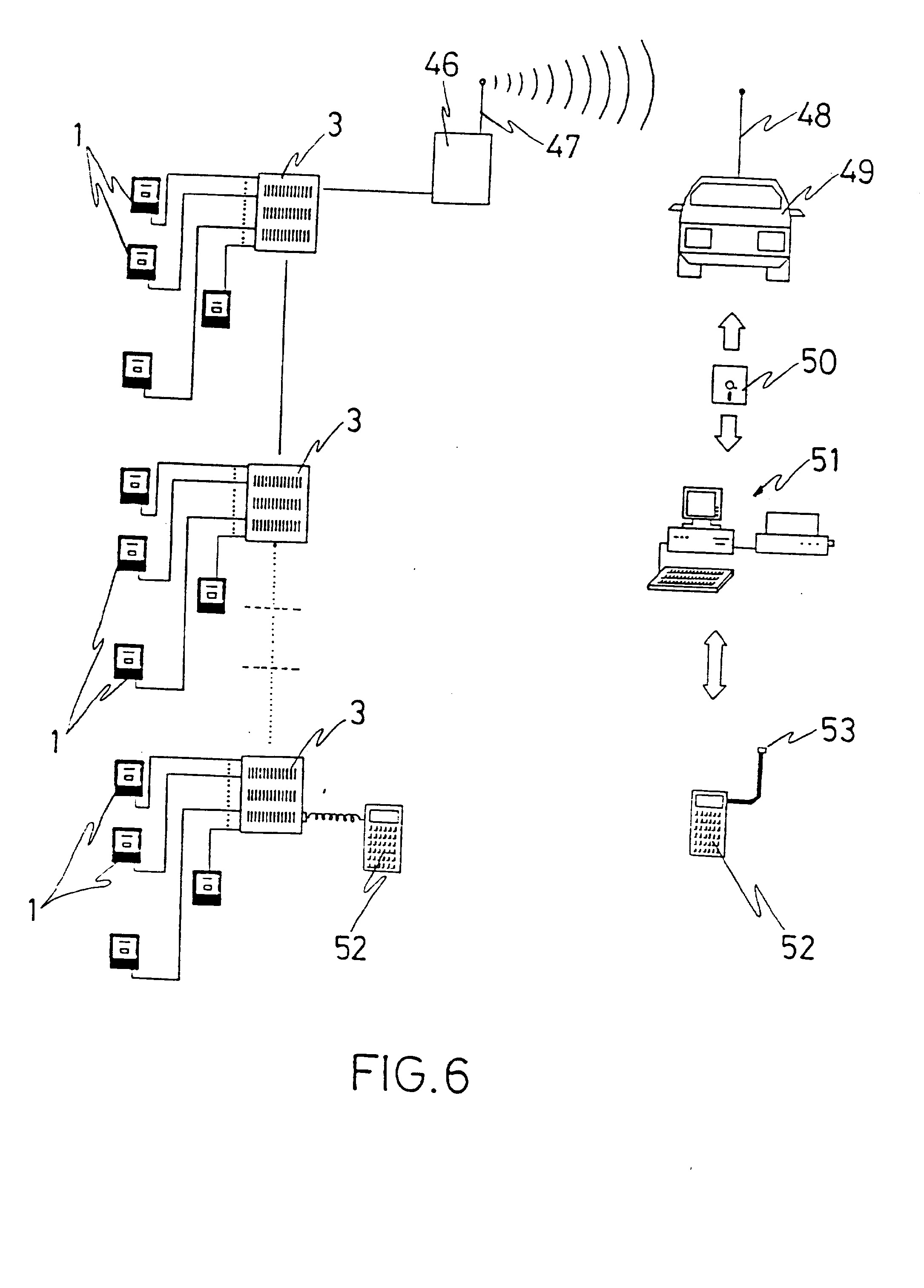

[0149] Tas realizavimo variantas, kuriame saugomų impulsų nuskaitymas yra atliekamas naudojant portatyvų nuskaitymo procesorių 5', kuris yra numatytas naudoti su minikom-piuteriumi, turi turėti pakraunamą maitinimo šaltini, kuris naudojamas impulsiniams kaupikliams maitinti nuskaitymo metu, kaip apie tai buvo sakyta aukščiau.

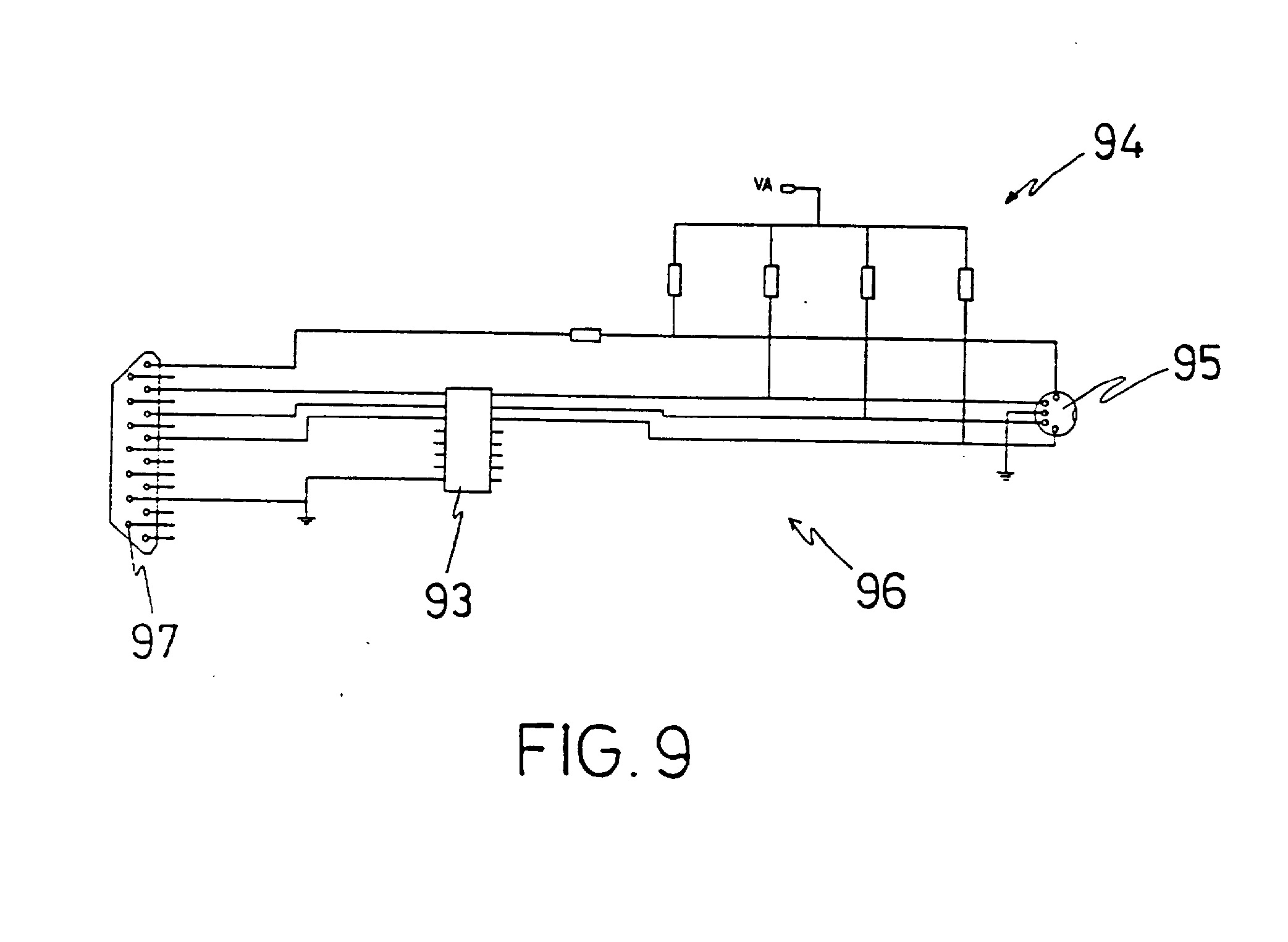

[0150] Portatyvus nuskaitymo procesorius turi nuskaitymo gran-dinę 96, kuri sujungta su personaliniu minikompiuteriu jungtimi 97.
[0151] Prijungimo grandinės 96 gale yra jungtis 95, su kuria jungiamasis modulis ar moduliai 3 yra sujungiami.
[0152] Portatyvus nuskaitymo procesorius 52, kuriame yra įreng-ta prijungimo grandinė, turi lygiagretųjį portą 93, kuris yra tarp jungčių 97 ir 95. Per šį portą yra skaitomi impulsiniai kaupikliai.
[0153] Minikompiuterio EPROM tipo atmintyje taip pat yra įra-šytos funkcijos, su kuriomis normaliai turi dirbti portatyvus nuskaitymo procesorius 52, ir nebereikia to paties įrašyti d, atminti, iš kito kompiuterio, nes įra-šoma kartu su operacine sistema, todėl portatyviame nuskaitymo procesoriuje 52 programa negali dingti.
[0154] Visas aukščiau minėtas portatyvaus nuskaitymo procesoriaus 52 funkcijas galima labai nesunkiai realizuoti bet kokiame kompiuteryje, kuris turi toki, pati, ar pa-našų mikroprocesorių ir operacinę sistemą, kuri tik po patikrinimo ir priėmimo gali būti nuolatos saugoma tame suderintame minikompiuteryje.
[0155] Tuo būdu portatyvus nuskaitymo' procesorius 52 su aukšto lygio operacine sistema greitai pritampa prie bet kokios veikiančios sistemos, kuri yra vartojama apskaitą atliekančioje kompanijoje.
[0156] RAM CMOS tipo su 256 kilobaitų atminties talpa gali įsiminti gana didelę duomenų bazę ir nuskaitymo ap-linką, kuri gali būti naudojama matuoklių duomenims skaityti.
[0157] Jungtimi 53 portatyvus nuskaitymo procesorius 52 per nuoseklų RS 232 tipo portą prijungiamas prie centrinio kompiuterio 51, todėl portatyvus nuskaitymo procesorius 52 visą sukauptą informaciją gali perduoti bei priimti tiesiogiai arba per modemą.
[0158] Portatyvus nuskaitymo procesorius 52 veikia taip.
[0159] Kiekvieną kartą, kai jis yra jungiamas, yra tikrinamos įrenginio bazinės operacijos, be to, yra atliekama įėjimo ir išėjimo signalų, bei visų grandinių (nuskaitymo grandinių, skystakristalinio indikatoriaus ir kt.) inicializacija.
[0160] Tada pristatymo pranešimas yra indikuojamas displėjuje, ir paeiliui į indikatorių yra pateikiami klausimai apie veiksmus, kurie tuo momentu gali būti vykdomi. Ope-ratorius pasirenka reikiamus variantus, spausdamas pir-mųjų operacijos žodžių raidžių mygtukus.
[0161] Kiekvienas klausimas gali turėti subklausimų, kurie ga-li būti vykdomi taip pat spaudžiant pirmųjų operacijos žodžių raidžių mygtukus.
[0162] Kiekvienas klausimas gali turėti darbų tinklą ir gali keistis priklausomai nuo pasirinktos funkcijos.
[0163] Kai kurios funkcijos turi tokius apsaugos kodus, kad tik tam tikri asmenys duomenų apdorojimo centro cent-riniame kompiuteryje galėtų naudotis minėtomis funk-cijomis. To negali daryti operatoriai. Tos specialiosios funkcijos gali būti, pavyzdžiui, taimerio paramet-rų, įrangos numerio ir kt. keitimas.
[0164] Tuo būdu aprašytas techninis realizavimas lemia nedi-delę sistemos kainą. Sistema paprastai ir nesunkiai ga-li būti įrengta, ir ji gali greitai nuskaityti 512 impulsinių kaupiklių 2, o tai yra labai svarbus pa-siekimas .

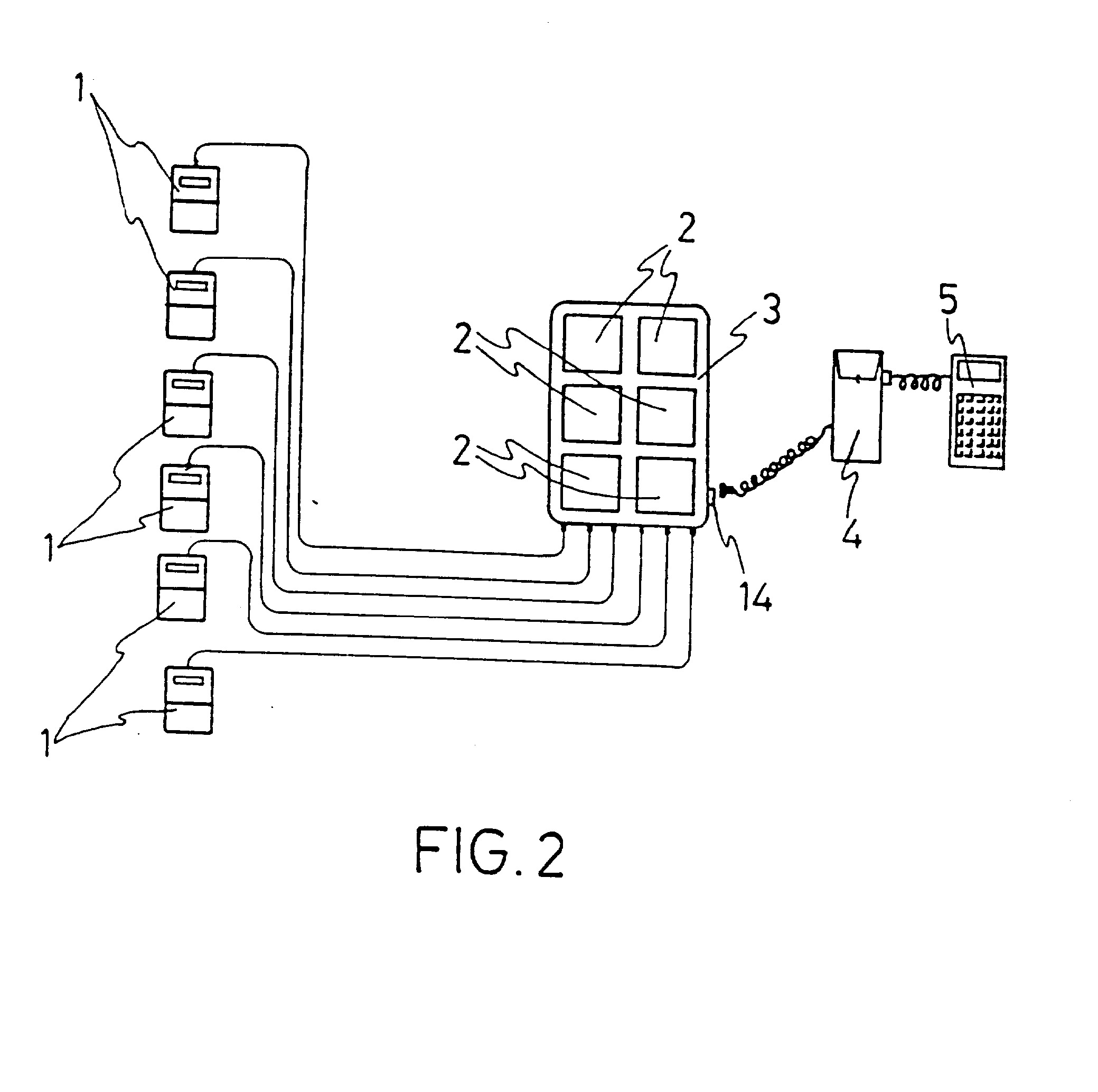

[0165] Techninis realizavimas taip pat leidžia nuskaityti duomenis per tam tikrą atstumą nuo jungiamojo modulio 3 per išorinę jungti, 14, o tai sumažina papildomas iš-laidas ir darbo laiko nuostolius, kurie atsirastų, lankant vartotojų butus ir namus, be to, tai leidžia registruoti matuoklių turinį, neįėjus į butus ar namus ir nedalyvaujant vartotojui. Galima pažymėti tą sistemos privalumą, kad ji be didelių pakeitimų leidžia nuskaityti įvairių tipų skaitiklių parodymus.
[0166] Tas faktas, kad kiekvienas impulsinis kaupiklis 2 yra maitinamas iš nuskaitymo įrenginio grandinės, sumažina išlaidas šiuose blokuose įrengtoms maitinimo baterijoms ir netrumpina jų darbo trukmės, lyginant su iki dabar naudojamais tokios paskirties sistemų maitinimo šal-tiniais, be to, nereikia naudoti brangesnių maitinimo šaltinių.
[0167] Mažą aprašyto techninio realizavimo varianto energijos vartojimą lemia, kaip anksčiau buvi minėta, CMOS tech-nologija.
1.Automatinė duomenų skaitymo ir registracijos sistema, skirta centralizuotai ir/arba individualiai skaityti parodymus matuoklių (1), generuojančių ar siunčiančių impulsus, registruojančių vartojimą, kurių kiekvieno turinys yra skaitomas tiesiogiai, ir kuriuose yra numatyta elementų, kaupiančių generuotus impulsus, arba minėtas turinys yra skaitomas per atstumą radijo ryšio būdu, kuriame yra stacionarus įrenginys (46) su duomenų siųstuvu-imtuvu (54) ir antena (47) ir mobilus įren-ginys (56) su duomenų siųstuvu-imtuvu, įmontuotu transporto priemonėje (49), be to, turinys nuskaitytas tiesiogiai ar radijo ryšio būdu, yra perduodamas i, cent-rini, kompiuteri, (51) apskaitos tikslais, besiskirianti tuo, kad kiekvienas matuoklis (1), generuojantis ar siunčiantis impulsus, yra sujungtas su impulsiniu kaupikliu (2), kuris gali būti lygiagrečiai sujungtas su keletu impulsinių kaupiklių (2) , kurie kiekvienas yra sujungtas su matuokliu (1) , impulsiniai kaupikliai (2) gali būti jungiamajame modulyje ar dė-žėje (3), kuri gali būti per jungti, (14), bendrą visiems impulsiniams kaupikliams (2), prijungta prie mobilaus nuskaitymo įrenginio, turinčio programą, in-dikuojančią apžiūros dienas bei vartotojus, apklau-siančią kiekvieną impulsinį kaupiklį (2) ir toliau per-duodančią skirtingas kiekvieno matuoklio (1), gene-ruojančio ar siunčiančio impulsus, būsenas, kurios yra saugomos mobiliame skaitymo įrenginyje, iš kurio duomenys yra perduodami į centrinį kompiuterį, kai prisi-jungiama prie jo apskaitos tikslais.
2. Sistema pagal 1 punktą, besiskirianti tuo, kad impulsiniai kaupikliai (2) turi specialios funkcijos integrinę grandinę (19), turinčią binarinių skaitiklių (6), prie kurių prijungti matuokliai (1), generuojantys ar siunčiantys impulsus, tie binariniai skaitikliai (6) sujungti su registrais (8), leidžian-čiais nepriklausomai nuskaityti binarinius skaitiklius (6), kurie savo ruožtu yra sujungti su loginiais elementais, prie kurių yra prijungtas nuskaitymo įren-ginys, minėtas impulsinis kaupiklis (2), turintis kele-tą įėjimų (7), naudojamų nuskaityti vartotojo identifikacijos numeri, ir sujungti su logine grandine ir su multipleksoriumi (18), kuris savo ruožtu yra sujungtas su binariniu skaitikliu (6) taip, kad kai impulsinį kaupiklį apklausia nuskaitymo įrenginys, binarinių skaitiklių (6) turinys ir vartotojo identifikacijos numeris yra perduodamas, ir • yra nuskaitomi duomenys apie matuoklio būseną ir vartotojo identifikacijos numerį.
3. Sistema pagal 1 punktą, besiskirianti tuo, kad kiekvienas impulsinis kaupiklis (2) ir kiek-viena specialiosios funkcijos integrinė grandinė turi pozicinį matuoklį (9), leidžiantį šuntuoti keletą im-pulsinių kaupiklių (2) , todėl galima išrinkti ir skaityti kiekvieno minėto matuoklio, kuris yra iniciali-zuotas nuskaitymo grandinės, būseną.
4. Sistema pagal 1-3 punktus, besiskirianti tuo, kad impulsiniai kaupikliai turi ličio maitinimo baterijas, o nuskaitymo įrenginys turi maitinimo šal-tinį, kuris maitina nuskaitymo įrenginį ir impulsinį kaupiklį (2) , kai atliekamas nuskaitymas, visa tai yra tam, kad būtų sumažintas impulsinio kaupiklio energijos suvartojimas ir būtų padidintas jo veikimo autono-miškumas .
5. Sistema pagal 1 punktą, besiskirianti tuo, kad nuskaitymo įrenginys gali turėti portatyvų nuskaitymo interfeisą (4), kuriame yra mikroprocesorius (35), kuris sujungtas su RAM tipo atmintimi (37) ir EROM tipo atmintimi (36) , taip pat su periferine suderinimo grandine ( 38), per kurią nuskaitymo interfeisas ( 4) yra sujungtas su impulsiniu kaupikliu ( 2), minėta periferinė suderinimo grandinė ( 38) turi nuo-seklų ryšio kanalą ( 41), prie kurio galima prijungti įprastą portatyvų kompiuterį.
6. Sistema pagal 1- 5 punktus, besiskirianti tuo, kad jungiamojo modulio ( 3) jungtis ( 14), skirta nuskaitymo grandinei prijungti, gali būti nutolusi per tam tikrą atstumą nuo jungiamojo modulio ( 3), kad būtų galima nuskaityti impulsus generuojančius matuoklius ( 1), neįeinant į patalpas ar vietas, kuriose jie yra įrengti.
7. Sistema pagal 1- 6 punktus, besiskirianti tuo, kad ji gali būti prijungta prie kitų duomenų priėmimo sistemų.
8. Sistema pagal 1- 7 punktus, besiskirianti tuo, kad impulsinių kaupiklių ( 2) specialiosios funkcijos integrinė grandinė ( 6) yra prijungta per RC fil-trą, kad būtų pašalinti jungiamuose kabeliuose atsi-randantys trukdžiai, ir kad būtų sumažintas energijos vartojimas, kai impulsų kontaktas yra uždarytas.
9. Sistema pagal 1 punktą, besiskirianti tuo, kad jungamasis modulis ar moduliai ( 3) gali būti prijungti prie stacionaraus įrenginio ( 46), kuriame yra duomenų siųstuvas - imtuvas ( 54) su antena ( 47), ir distancinis nuskaitymo įrenginys ( 55) , kurie sujungti tarpusavyje ir su jungiamuoju moduliu ar moduliais ( 3) , mobilusis įrenginys ( 56) , kuris įrengtas transporto priemonėje ( 49) ir yra sujungtas su jos baterijomis, turi portatyvų kompiuterį ( 57), vykdantį programą, pateikiančią apžiūros dienas ir vartotojus, kurių informaciją reikia surinkti, kuris prijungtas prie distancinio nuskaitymo įrenginio ( 58), sujungto su duomenų siųstuvu-imtuvu (59), turinčiu anteną (48), transporto priemonei esant netoli stacionaraus įrenginio (46), pastarąjį gali apklausti mobilus įrenginys (56), siun-čiantis į stacionarų įrenginį (46) kodą, kuris, tiki-masi, kad bus priimtas, ir vėliau tuo pačiu kodu bus atsakoma, o po to bus perduodama kiekvieno matuoklio (1) būsena, kuri yra jungiamųjų modulių (3) impulsiniuose kaupikliuse.
10. Sistema pagal 9 punktą, besiskirianti tuo, kad stacionariame įrenginyje (46) distancinis nuskaitymo įrenginys (55) turi mikroprocesorių (60), val-dantį šią grandinę ir sujungtą su įėjimo portu (64), kuris yra sujungtas su distancinio valdymo dekoderiu (65) ir per suderinimo grandinę (66) su imtuvu (67) tam, kad stacionarus įrenginys (46) priimtų identifikacijos kodą, kurį siunčia mobilus įrenginys (56), ir kuris bus dekoduotas, jei jis sutampa su kodu, saugomu mikroprocesoriaus (60) EPROM tipo atmintyje, siųstu-vas (71) yra įjungiamas ir siunčia tą patį kodą, o duomenys, kurie yra saugomi jungiamajame modulyje (3), yra skaitomi ir perduodami į mobilųjį įrenginį (56).
11. Sistema pagal 9 punktą, besiskirianti tuo, kad mikroprocesorius (60) distanciniame nuskaitymo įrenginyje (55) yra sujungtas su pirmuoju išėjimo portu (63), kuris yra sujungtas su distancinio valdymo koderiu (69), kuris per komutatorių (68) ir suderinimo grandinę (70) yra sujungtas su siųstuvu (71) , ir visa tai skirta identifikacijos kodui ir duomenims, kurie nuskaityti iš impulsinių kaupiklių, esančių jungiamajame modulyje (3), siųsti.
12. Sistema pagal 9 punktą, besiskirianti tuo, kad stacionaraus įrenginio (46) maitinimo blokas yra prijungtas prie elektros tinklo, o valdymo grandi-nė (77) yra prijungta prie jungiamojo modulio (3) per suderinimo grandinę (73), kuri yra prijungta prie antrojo porto (72), susieto su mikroprocesoriumi (60), mi-nėtas jungiamasis modulis ar moduliai yra sujungti su įėjimo portu (64) per suderinimo grandinę (74) taip, kad stacionarus įrenginys (46) maitina jungiamąjį mo-dulį ar modulius (3) , kai duomenys yra skaitomi per įėjimo portą (64), ir išjungia maitinimą, kai priėmimas yra baigtas.
13. Sistema pagal 9 punktą, besiskirianti tuo, kad kreipimosi komandoms į stacionarų įrenginį perduoti mobilaus įrenginio (56) distancinio nuskaitymo įrenginys (58) turi išėjimo portą (83), prijungtą prie komutatorių (85) prie distancinio valdymo koderio gran-dinės (86) , kuri per suderinimo grandinę (87) yra sujungta su siųstuvu (78).
14. Sistema pagal 9 ir 13 punktus, besiskirianti tuo, kad mobilaus įrenginio (56) distancinis nuskaitymo įrenginys (58) turi įėjimo por-tą (84), sujungtą su distancinio valdymo koderiu ir per suderinimo grandinę (89) su imtuvu (79), duomenims iš stacionaraus įrenginio (46) distancinio nuskaitymo įren-ginio priimti.
15. Sistema pagal 9 punktą, besiskirianti tuo, kad distancinio nuskaitymo įrenginys (58) per ma-gistralės suderinimo grandinę (82) yra sujungtas su portatyviu kompiuteriu (57), kad būtų galima realizuoti ryšį tarp jų, ir kad portatyvus kompiuteris (57) galėtų apklausti daugelį stacionarių įrenginių (46) .
16. Sistema pagal 1 punktą, besiskirianti tuo, kad nuskaitymo įrenginys gali būti portatyvus nuskaitymo procesorius (5'), sudarytas iš portatyvaus minikompiuterio, kuris per jungtį (97) ir per lygia-gretųjį portą (93) yra sujungtas su jungtimi (95), prie kurios gali būti prijungtas jungiamasis modulis ar moduliai (3) impulsinių kaupiklių turiniui tiesiogiai nuskaityti .
