LT3043B

ARSENO-SELENO GALVANINIŲ DANGŲ GAVIMO ELEKTROLITAS

ELECTROLYTE FOR THE PREPARING OF ARSENIUM-SELENIUM ELECTROLYTIC COATING

Referatas

[LT] Išradimas priklauso chemijos pramonei. Išradimo esmė yra ta , kad į elektrolito sudėtį įeina sekantys komponentai, g.L-1.@Seleninė rūgštis /H2SeO3/;-;1,289;-2,578,@Natrio arsenitas /NaAsO2/;-5,196;-;6,495, ir citratinis arba buferinis tirpalas, bei vanduo iki 1l.@Techninis elektrolito efektyvumas yra toks, kad elektrolitas tinka daugkartiniam naudojimui, nepraranda savo stabilumo net 5 metus, jo paruošimas nėra sudėtingas, kadangi jį sudarantys komponentai tirpinami vandenyje. Arseno-seleno galvaninės dangos, gautos panaudojus pateikiamos sudeties elektrolitą yra kokybiškos - tolygios, turinčios gerą sukibimą su pagrindu.

[EN]

Aprašymas

[0001] Išradimas priklauso chemijos pramonei, o būtent • galvaninių arseno-seleno dangų gavimo elektrolitams.

[0002] Žinomas galvaninių dangų /nikelio-stibio/ užnešimo elektrolitas, susidedantis iš tirpios nikelio druskos ir tirpios stibio- šarminio metalo druskos. Danga užnešama prie pH⁼l-6, veikiant impulsyviai srovei,

[0003] kurios, impulso trukmė 5-20 ms, o pertrauka tarp impulsų

[0004] 150-300 ms. /Žiūr. JAV patentą Nr.4566953, 1986 m./.

[0005] Žinomas halkogėnų lydinių gavimo elektrolitas, į kurio sudėtį įeina labai švarūs, sudėtingi arseno-seleno rūgščių esteriai, ištirpinti organiniuose tirpikliuose su organinių druskų priedais. /Žiūr. Europos paraišką Nr.0130661, 1985 m./.

[0006] Minėti žinomi galvaninių dangų gavimo elektrolitai nėra stabilūs, netinka daugkartiniam ilgalaikiui naudojimui. Jų paruošimas yra pakankamai sudėtingas.

[0007] Išradimo tikslas - elektrolito stabilumo, ilgaamžiškumo padidinimas ir jo gavimo supaprastinimas.

[0008] Nurodytas išradimo tikslas pasiekiamas tuo, kad arseno-seleno galvaninių dangų gavimo elektrolitas, susidedantis iš arseno-seleno junginių, susideda iš

[0009]

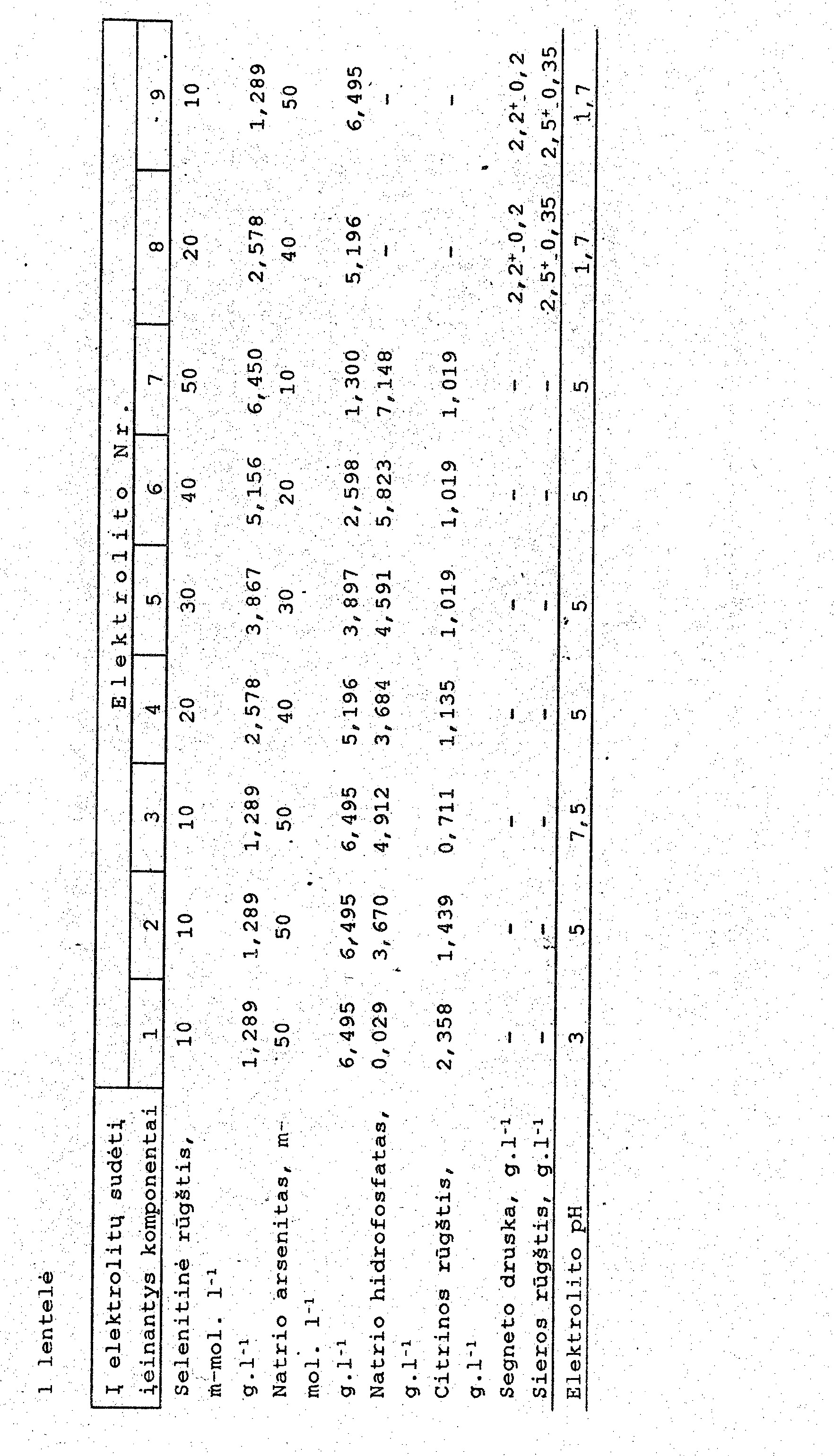

[0010] Pradinis selenitinės rūgšties tirpalas buvo gautas

[0011] ištirpinus 12,891 g H2Se03 nedideliame kiekyje dukart distiliuoto vandens ir po to gautą tirpalą praskiedus iki 500. ml tūrio..Gauto tirpalo koncentracija sudarė 200 m-mol. l~i. "^*

[0012] Natrio arsenito tirpalas buvo gautas ištirpinus 12,991 g NaAs0₂ nedideliame kiekyje dukart distiliuota vandens ir po to gautą tirpalą praskiedus iki 500 ml tūrio. Gauto tirpalo koncentracij a sudarė taip pat 200 m-

[0013] Toliau buvo gaminamas citratinis buferinis tirpalas. Jo gavimui buvo paimta 0,2 M natrio hidrofosfato /Na₂HP0₄/ tirpalo, gauto' ištirpinus 71, 628 g Ną₂HP0₄.12H₂0 1 litre dukart distiliuoto vandens, ir 0,1 M citrinos rūgšties tirpalo, gauto ištirpinus 21,014 g C6H708 .H20 1 litre dukart, distiliuoto vandens.

[0014] Analogiškai 1-7 elektrolitų gavimui buvo gauta 8,9 elektrolitai. T1'k vietoje citratinio buf-erinio tirpalo buvo ruošiamas ir elektrolitų .gavimui panaudojamas tartratinis buferinis tirpalas.

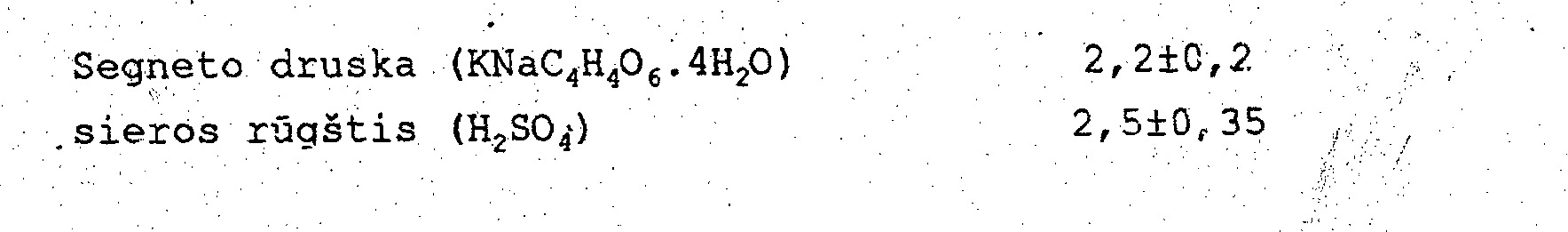

[0015] M Segnet_o druskos /_KNaC_4H406.4H_20/ tirpalo, gauto ištirpinus 45,636 g Segneto druskos 1 litre dukart distiliuoto vandens, ir 1 M sieros rūgšties /H₂S0_4/ tirpalo, gauto praskiedus 57,275 ml 93,50 % / p = 1,83 g.cirr³/ sieros rūgšties iki 1 litro tirpalo.

[0016] 1-7 elektrolitų pH buvo koreguojamas potenciometriškai 0_?1 M citrinos rūgšties tirpalu, o 8,9 elektrolitų - 1 M sieros rūgšties tirpalu. Pastoviam pH palaikymui elektrolizės metu bei vienalaikei selenito ir arsenito jonų redukcijai elektrolito . sudėtyje panaudotos buferinius mišinius sudarančios medžiagos.

[0017] Elektrolizė buvo „ atliekama panaudojant 1-9 elektrolitus, keičiant katodini, srovės tanki, intervale 0,25-3,00 mA.cm_"². Priklausomai nuo elektrolito sudėties, jo' pH ir katodinio srovės tankio gautos įvairios sudėties arseno-seleno galvanonuosėdos.

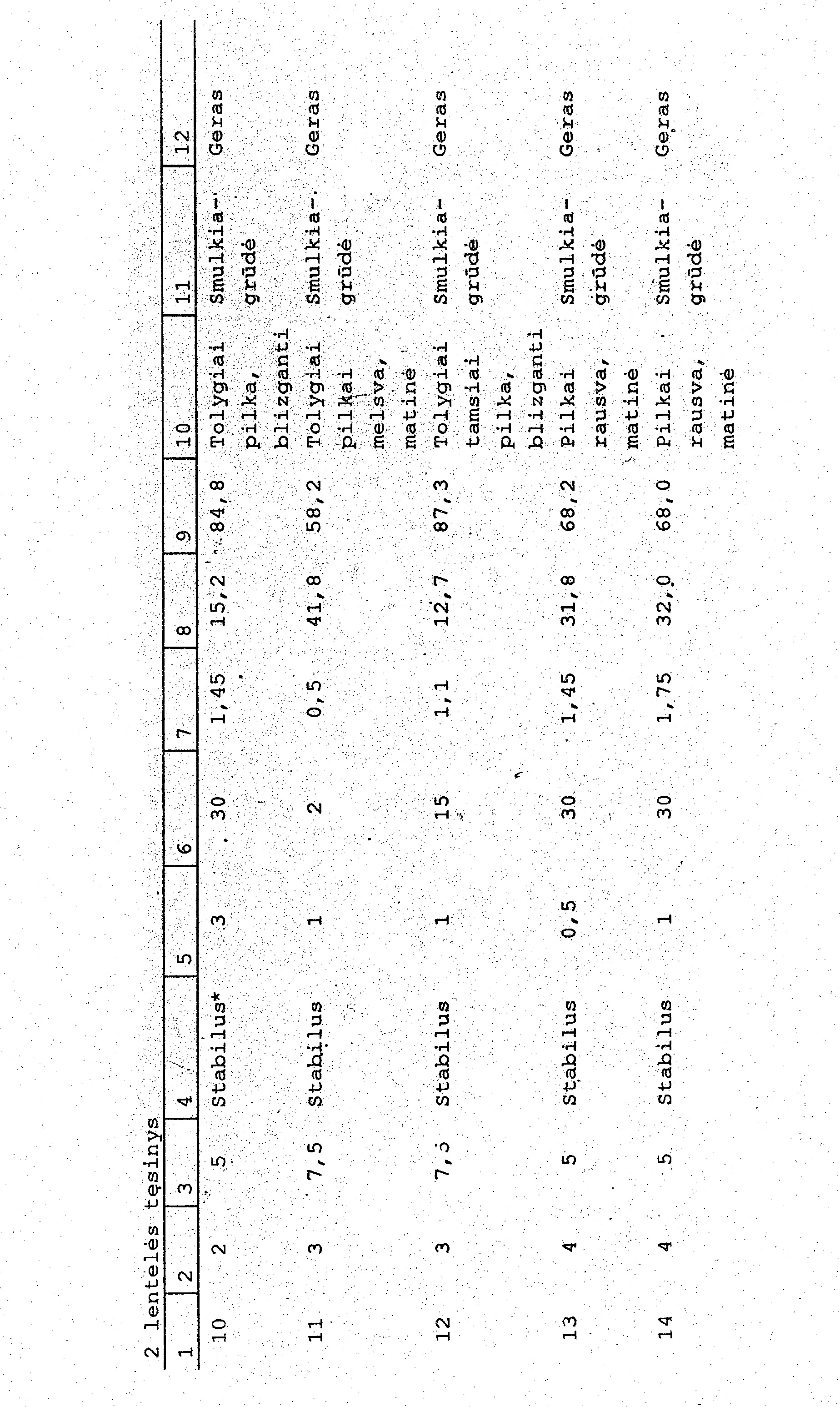

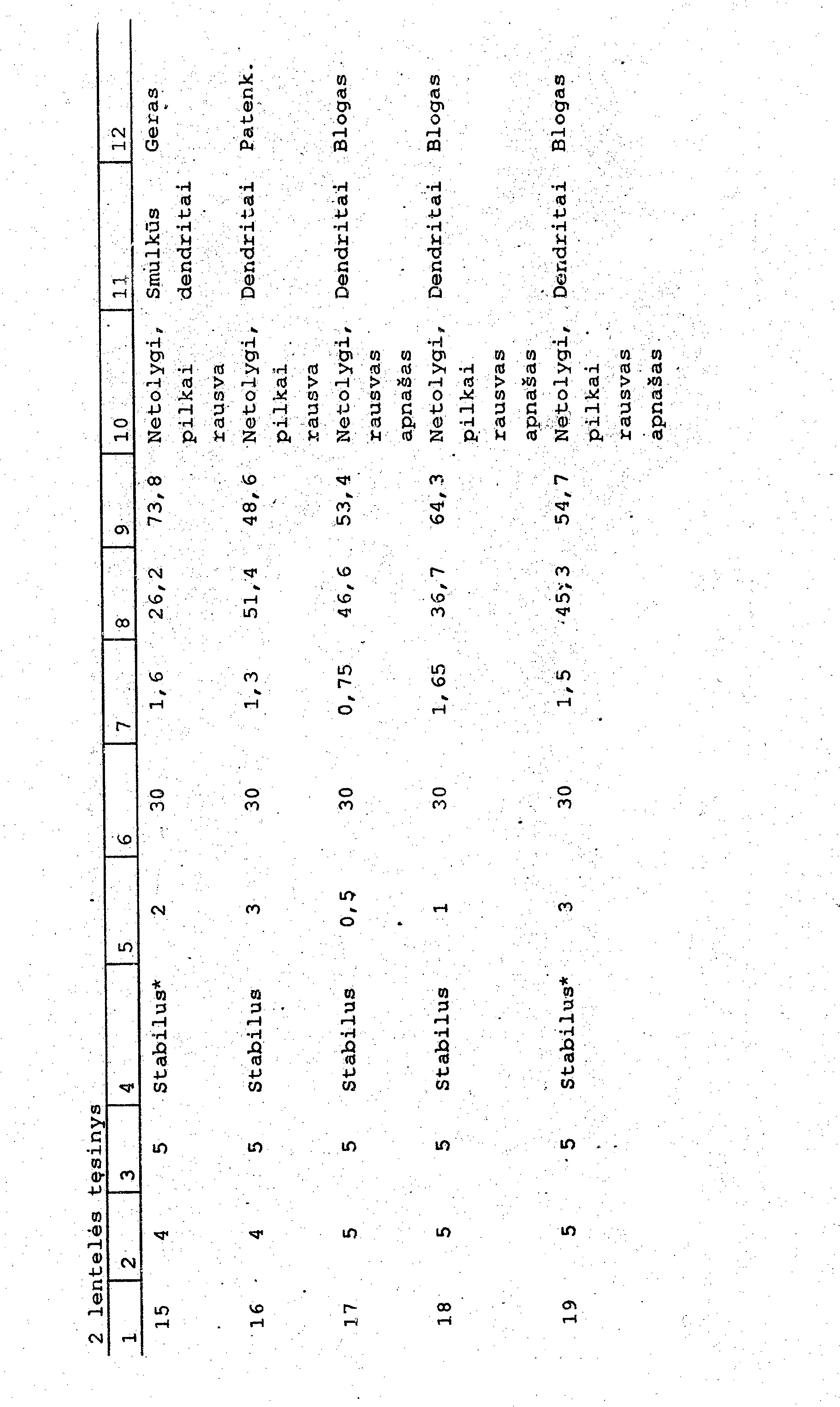

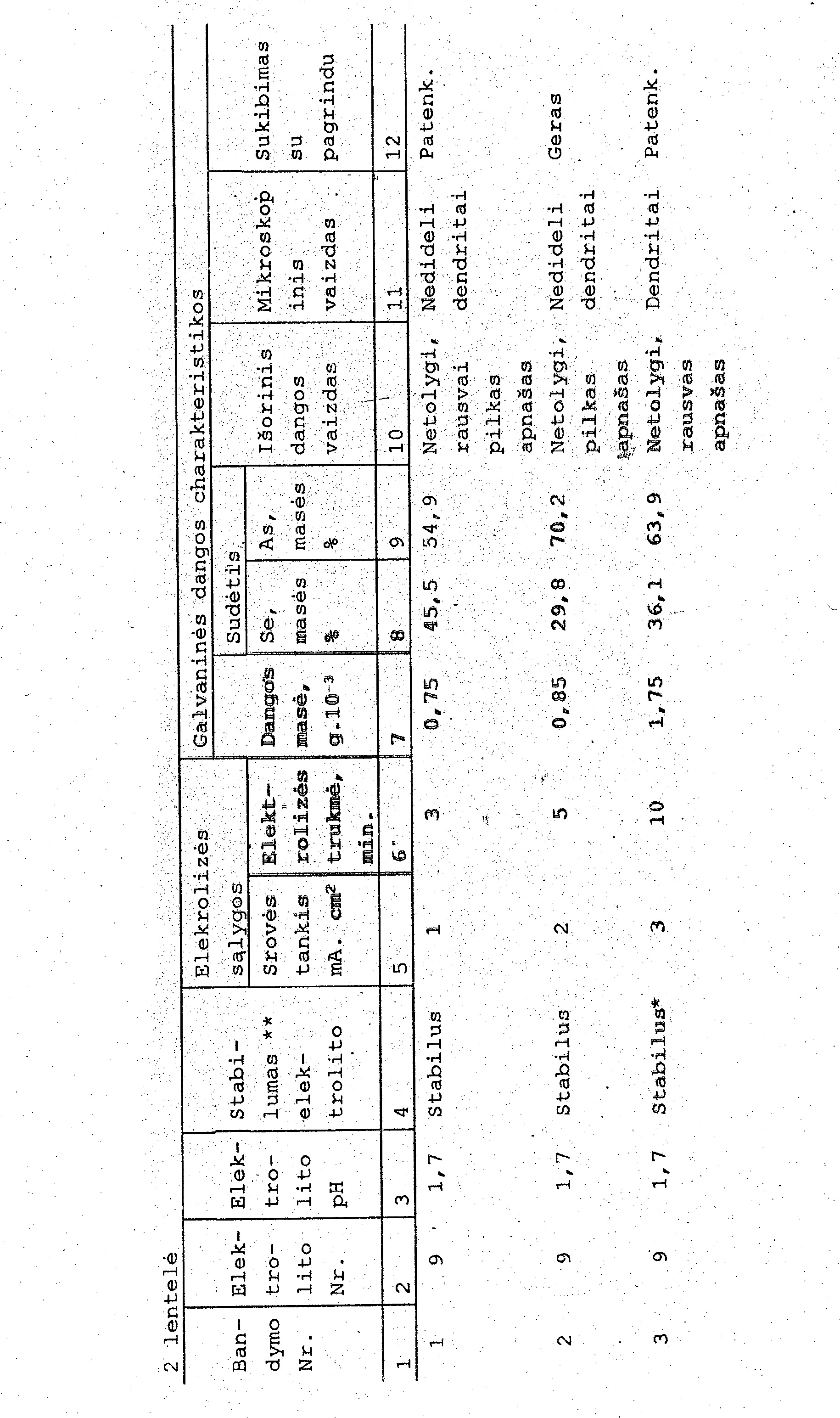

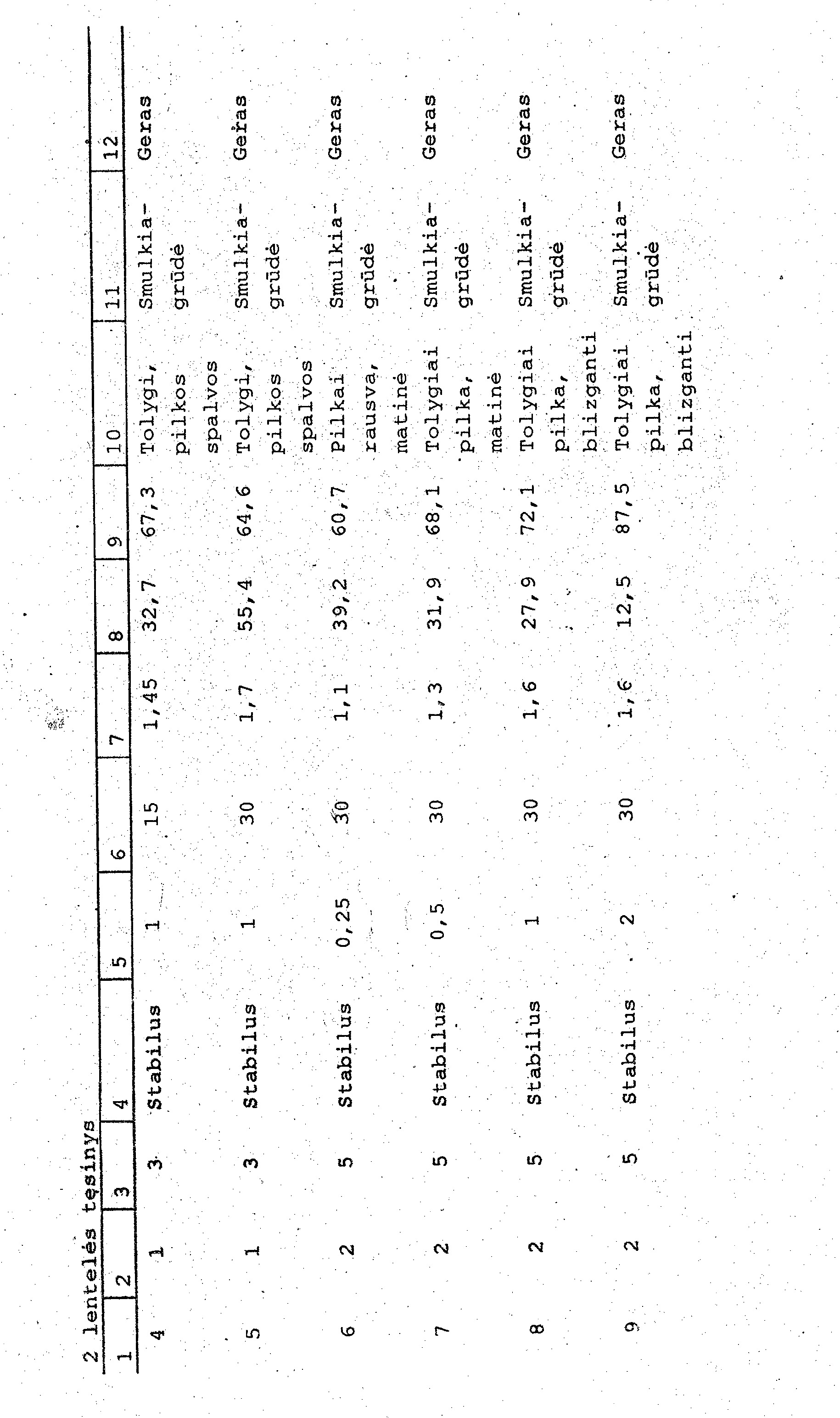

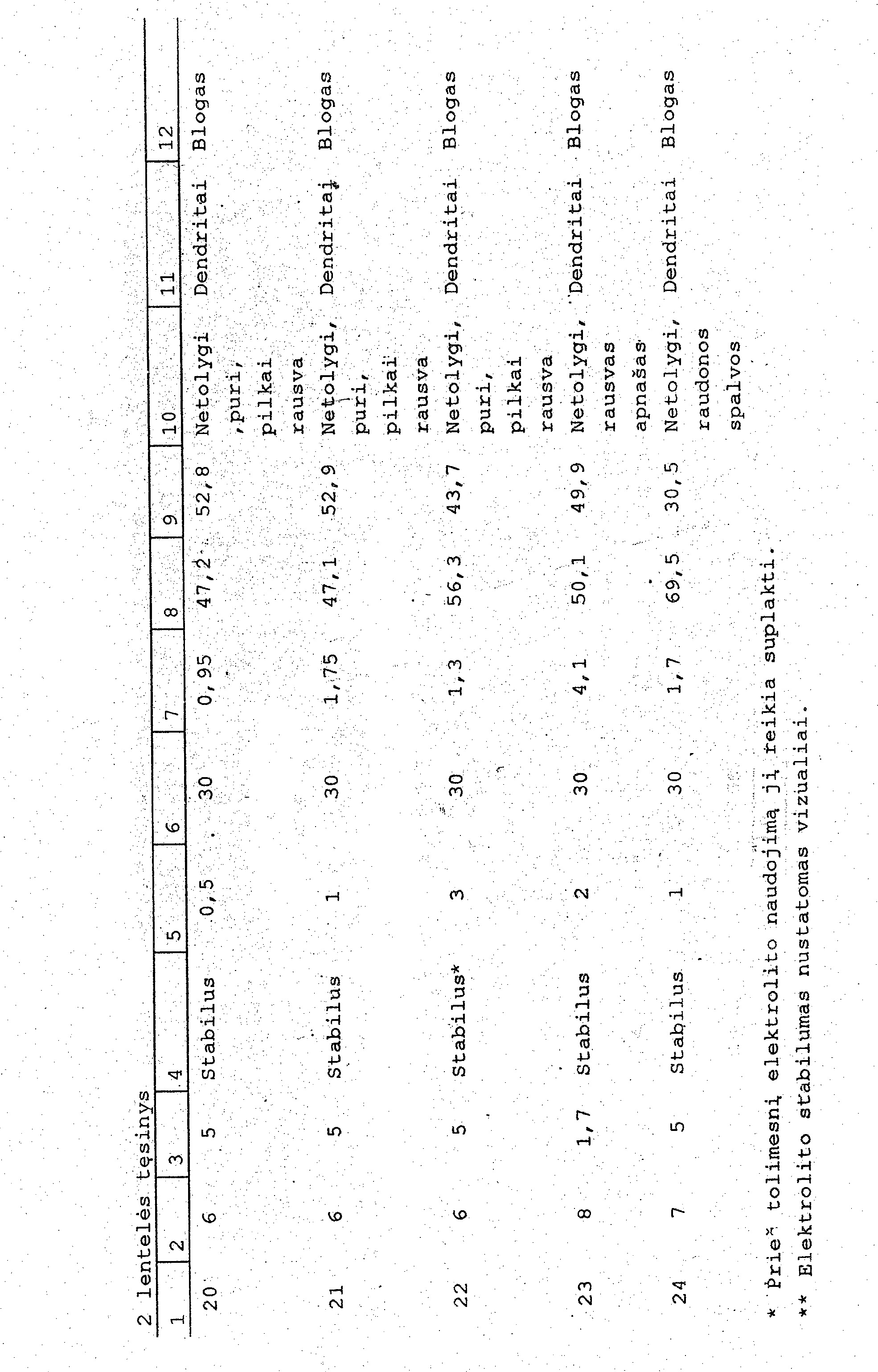

[0018] Iš 2 lentelės duomenų matyti, kad pakankamai aukštą galvaninių dangų kokybę duoda 1-4 elektrolitai, ės_^nt pH=3, 5, 7, 5. Naudojant 8, 9 elektrolitus, turinčius savo sudėtyje tartratini buferini tirpalą, tinkamą mažo pH elektrolito gamybai; gaunamos patenkinamos kokybės dangos.

[0019] Nurodyti elektrolitus sudarančių medžiagų kiekiai yra optimalūs pasiekti tikslą ir gauti teigiamą rezultatą. Komponentų kiekių sumažinimas žemiau apatinės ribos neduoda teigiamo efekto, o komponentų kiekių ^padidinimas virš viršų t inėš ribos neturi .prasmės, nes rezultatas lieka tame pačiame lygyje arba ' net pablogėja.

[0020] Pasiekiamo išradimo privalumai, palyginus jj, su žinomais /žiūr. Europos paraišką Nr.0130661, kl. 1/24 > 5/03, 1985 m./ yra tie, kad pateikiamas elektrolitas tinka daugkartiniam ilgalaikiui naudojimui,- nepraranda savo stabilumo /laikant tamsoje prie temperatūros 3-7°C/ išlaikius ji net 5 nvetus. Be to, elektrolito paruošimas nėra sudėtingas, kadangi jo gavimui naudojami vandeniniai ji sudarančių komponentų tirpalai . /paruošiant žinomą elektrolitą sudėtingi arseno ir seleno rūgščių_' esteriai tirpinami organiniuose tirpikliuose su organinių druskų priedais/. Arseno--seleno galvaninės dangos, gautos panaudojus pateikiamos sudėties elektrolitą, "yra

[0021] kok'ybiškos-tolygios, turinčios gerą sukibimą su pagrindu.

[0022]

Apibrėžtis

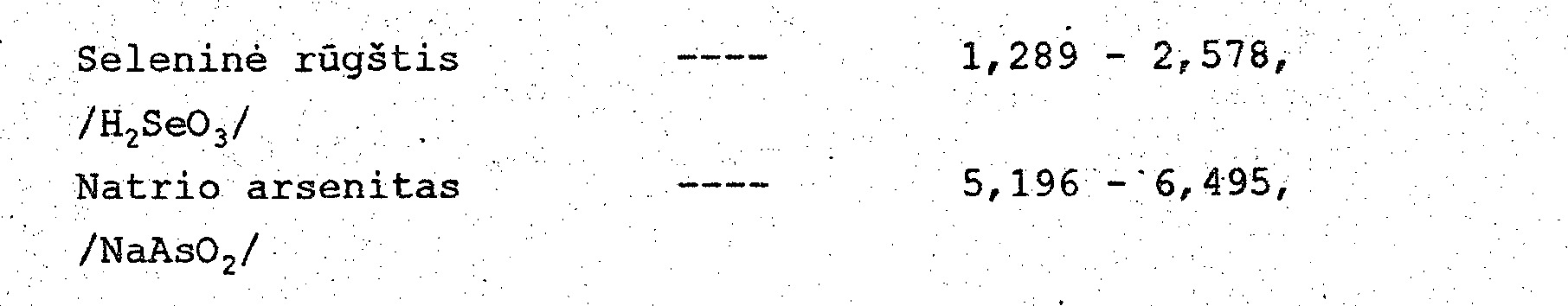

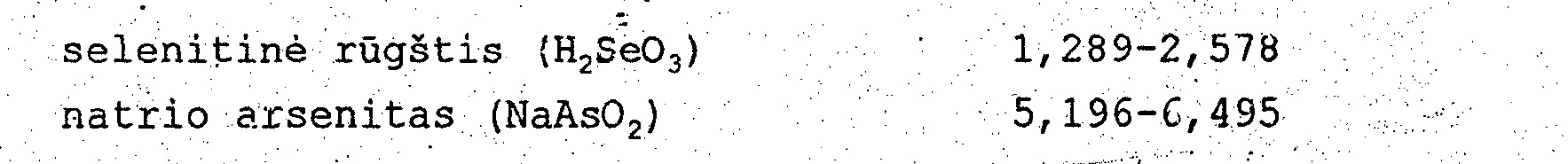

1. Elektrolitas arseno-seleno galvaninėms dangoms gaminti, susidedantis iš arseno-seleno junginių, besiskiriantis tuo, kad jis susideda iš sekančių komponentų, g. 1"::

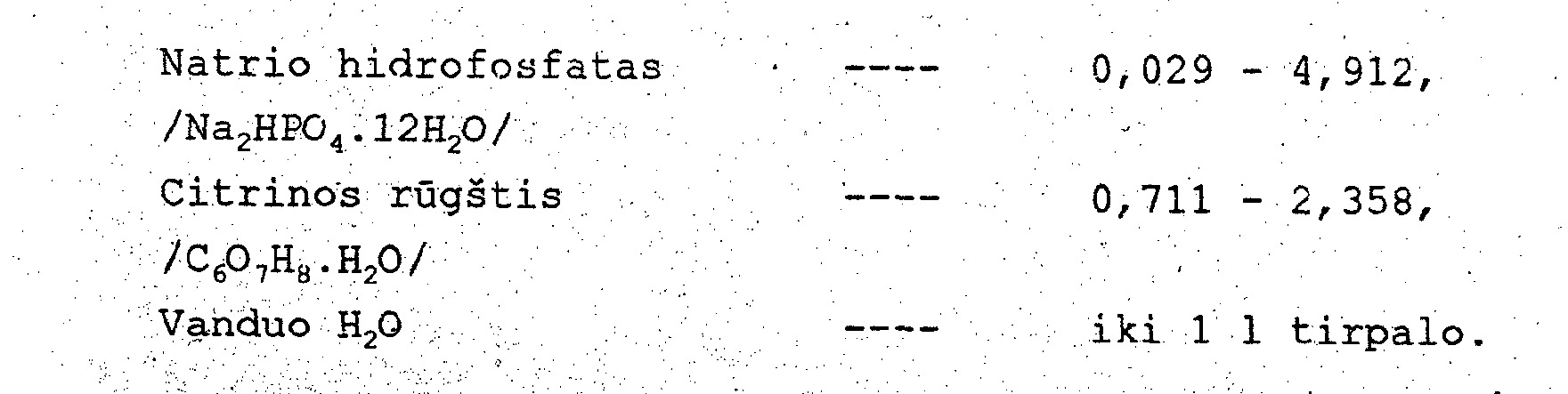

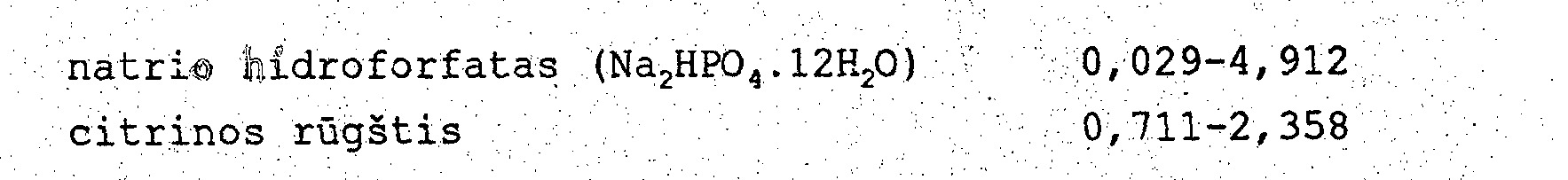

2. Elektrolitas pagal 1 punktą, besiskiriantistuo, kad citratinis buferis susideda iš sekančių

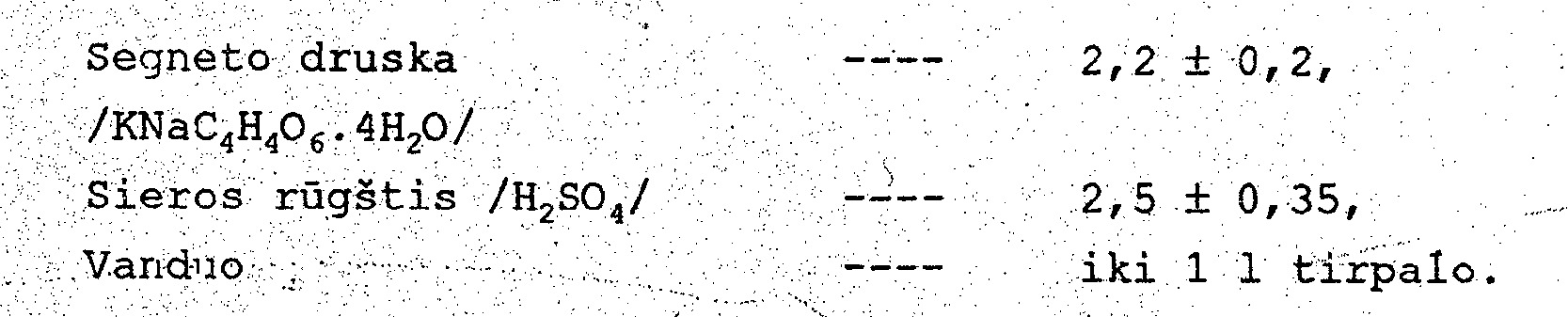

3. Elektrolitas pagal 1 ir 2 punktus, besiskiriantis tuo, kad tartratinis buferis susideda iš sekančių komponentų, g.1"1:

Brėžiniai
