[LT] Išradimas susijęs su daugkartinio naudojimo taros gamyba. Daugkartinio naudojimo statinės gamybai panaudojant įlaidinę statinę (1) ant statinės korpuso (2) apvado (18) iš viršaus uždedamas spaudžiantapvalaus šildymo paviršiaus įlaidinis dangtis (6) su dangčio flanšo (17) apatinėje dalyje suformuotu, dangčio ašiai koncentrišku žiediniu antgaliu (23). Praėjus ant dangčio flanšo (17) esančio žiedinio antgalio (23) ir ant statinės apvado (18) suformuoto apvalaus žiedinio iškilimo (26) įšildymo periodui, dangtis (6) ir šildymo paviršius pakeliami. Po to dangtis (6) su žiediniu antgaliu (23) spaudžiant ir suspaudžiant dangčio tarpinę (16) uždedamas ant statinės apvado (18) tokiu būdu, kad dangčio flanšo (17) žiedinis antgalis (23) suvirinamas su statinės apvado (18) žiediniu iškilimu (26), sudarant dangčio flanšą (17) ir statinės apvadą (18) vienas su kitu jungiantį žiedinį uždarymo tiltelį (20).@Po vienkartinio arba daugkartinio panaudojimo įlaidinės statinės (1) rekondicionavimui įlaidinis dangtis (6), atskiriamas nuo plačiakaklės statinės korpuso (2), pašalinant uždarymo tiltelį (20). Po to statinės korpusą (2) galima panaudoti plačiakaklei statinei su paprastu dangčiu su spaudžiančio žiedo užraktu iš geležies lakšto arba kaip dengtą įlaidinę statinę, arba įlaidinę statinę su pritvirtintu arba pritvirtintu ekstruzija įlaidiniu dangčiu.
[EN]
[0001] Išradimas skirtas daugkartinio naudojimo plastmasinėms statinėms su išlietu statinės korpusu, kuris, nuotolyje nuo statinės angos turi radialini,, išorėn išsikišusi, masyvų apvadą, taip pat išlietą plastmasini, dangti, su statinės kaklą apgaubiančiu išoriniu kraštu ir i, statinės kaklą panardintą po dangčio dugnu ir žemiau statinės angos išsikišusi, vidini, kr.aštą, ir tarp dangčio išorinio krašto ir dangčio vidinio krašto įdėtą sandarinimo žiedą, kuris prispaustas dangčio užraktu statinės kaklo angos krašto kryptimi (žr. Vokietijos patentą DE 3937613A1)...
[0002] Griežtos įstatyminėm aplinkos apsaugos taisyklės reikalauja pereiti nuo vienkartinio prie daugkartinio panaudojimo talpų, kaip, pavyzdžiui, plastmasinės'arba geležinės • statinės, prie talpų su didesniu tūriu, siekiant sumažinti liekamosios medžiagos kieki, ir sukurti naujas daugkartinio naudojimo talpas, kurias galima rekondicionuoti aplinkos apsaugojimo nuo žalingų medžiagų atžvilgiu ir kurias galima optimaliai ištuštinti ir lengvai išvalyti rekondicionavimui, taip pat tinkamam atliekų nekenksmingam sunaikinimui, pavyzdžiui, sudeginimui ar gamybos medžiagų perdirbimui.
[0003] Rekondicionuoj amų ir atliekų sunaikinimui palankių, nuo užteršimo žalingomis medžiagomis apsaugotų tvirtų talpų, taip pat plastmasinių ir geležinių statinių sukūrimas priartina prie atitinkamos rūšies uždarytų statinių, ir, pavyzdžiui, iš Vokietijos patento DE 3539651A1 žinomų įlaidinių statinių su dangčiu, kurios pakeičia dali, iki šiol naudotų uždarų įlaidinių statinių.
[0004] Šios statinės įvairioms reikmėms kaip įdėklu aprūpintos lanksčiu vidiniu apvalkalu, pavyzdžiui, maišu iš plastmasinės plėvelės, atitinkamai polietileno plė-
[0005] velės, arba iš difuzijai atsparios, koekstrahuojamos plastmase padengtos metalinės folijos, pavyzdžiui, iš abiejų pusių polietilenu padengtos aliuminio folijos. Statinės su įdėklu žinomos, pavyzdžiui, iš Vokietijos naudingo modelio paraiškos DE 88 10 760 UI. Įdėklas rraudojamas plastmasinėse ir metalinėse statinėse, kai jos' užpildomos atliekas sunkiai pašalinamais produktais, tokiais, kaip dispersijos, pavyzdžiui,, dažai, kurie išdžiūvę vos ne vos nuvalomi nuo statinės ' sienų. Įdėklas iš difuzijai atsparios daugiasluoksnės folijos plastmasinėse statinėse neleidžia vykti tirpdančios užpildomos medžiagos difuzijai i, statinės sieneles ir galimai statinės sienų į užpildomą medžiagą priešingai difuzijai. Geležinėse statinėse įdėklas išsaugo geležies lakšto apsaugai, nuo agresyvios terpės ir' korozijos iki šiol būtiną lakinę dangą.
[0006] Išradimo uždavinys yra sukurti daugkartinio naudojimo statinę, kuri po jos, kaip uždaros įlaidinės statinės panaudojimo, būtų perdaryta i, plačiakaklę uždengiamą statinę arba atnaujinta, ją rekondicionuojant kaip įlaidinę statinę.
[0007] Šis uždavinys pagal išradimą išspręstas plastmasinės daugkartinio naudojimo statinės su išradimo apibrėžties pirmo punkto požymiais, taip pat gamybos ir rekondicionavimo būdais išradimo apibrėžties 4 ir 6 punktų požymiais.
[0008] Išlieto plačiakaklės statinės korpuso kombinacija su slegiant suvirintu ar ekstruzija pritvirtintu pr^. e korpuso slėgimu išlietu įlaidiniu dangčiu leidžia gaminti mažai išlaidų reikalaujančias, aukščiausius saugumo reikalavimus skystiems pavojingiems produktams atitinkančias įlaidines statines, kurios nebrangaus rekondicionavimo dėka gali būti perdarytos i, plačiakaklės. statines su nuimamu paprastu dangčiu arba i, laidiniu dangčiu su spaudžiančio žiedo užraktu skystų, granuliuotų ir miltelių pavidalo produktų, kurie priskirti mažo pavojaus klasėms, transportavimui ir saugojimui.

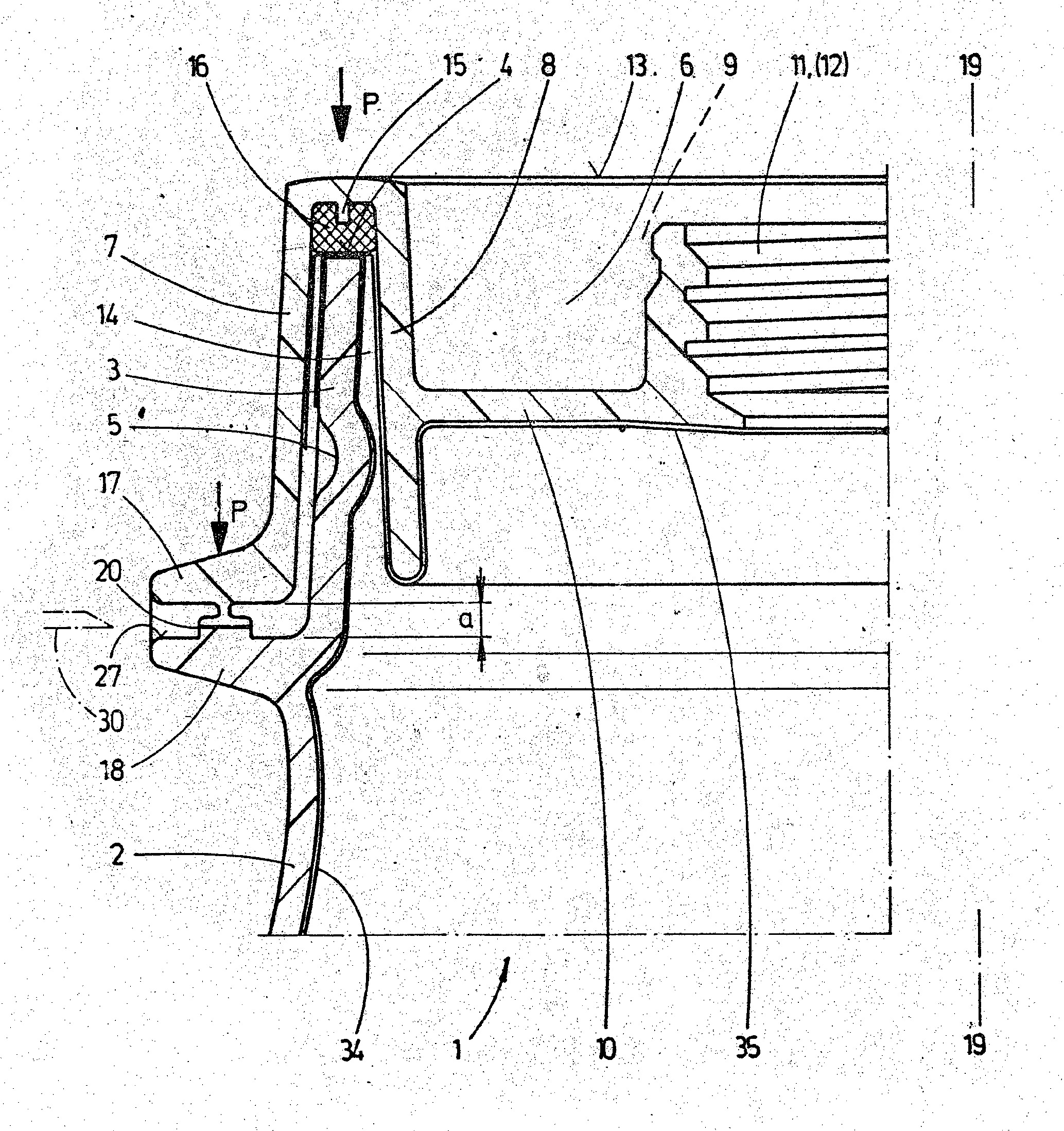

[0009] Daugkartinio naudojimo plastmasinė statinė, ir jos gamybos bei rekondicionavimo būdas . pagal išradimą paaiškinamas . pateiktais brėžiniais, kuriuose pavaizduota: Fig. l - i, laidinės statinės su i, laidiniu dangčiu, pritvirtintu suvirinimo slėgimu, pirmo išpildymo

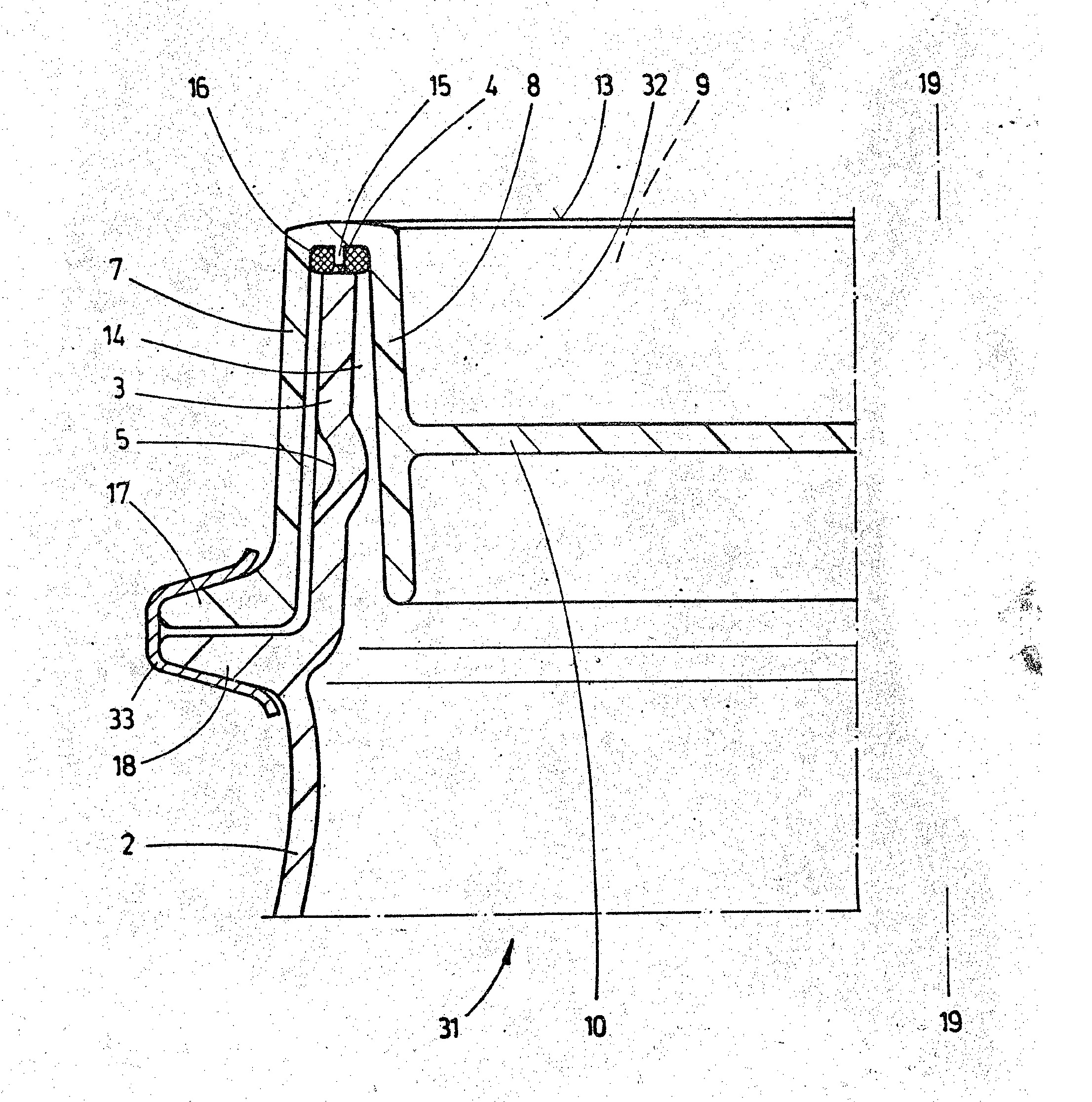

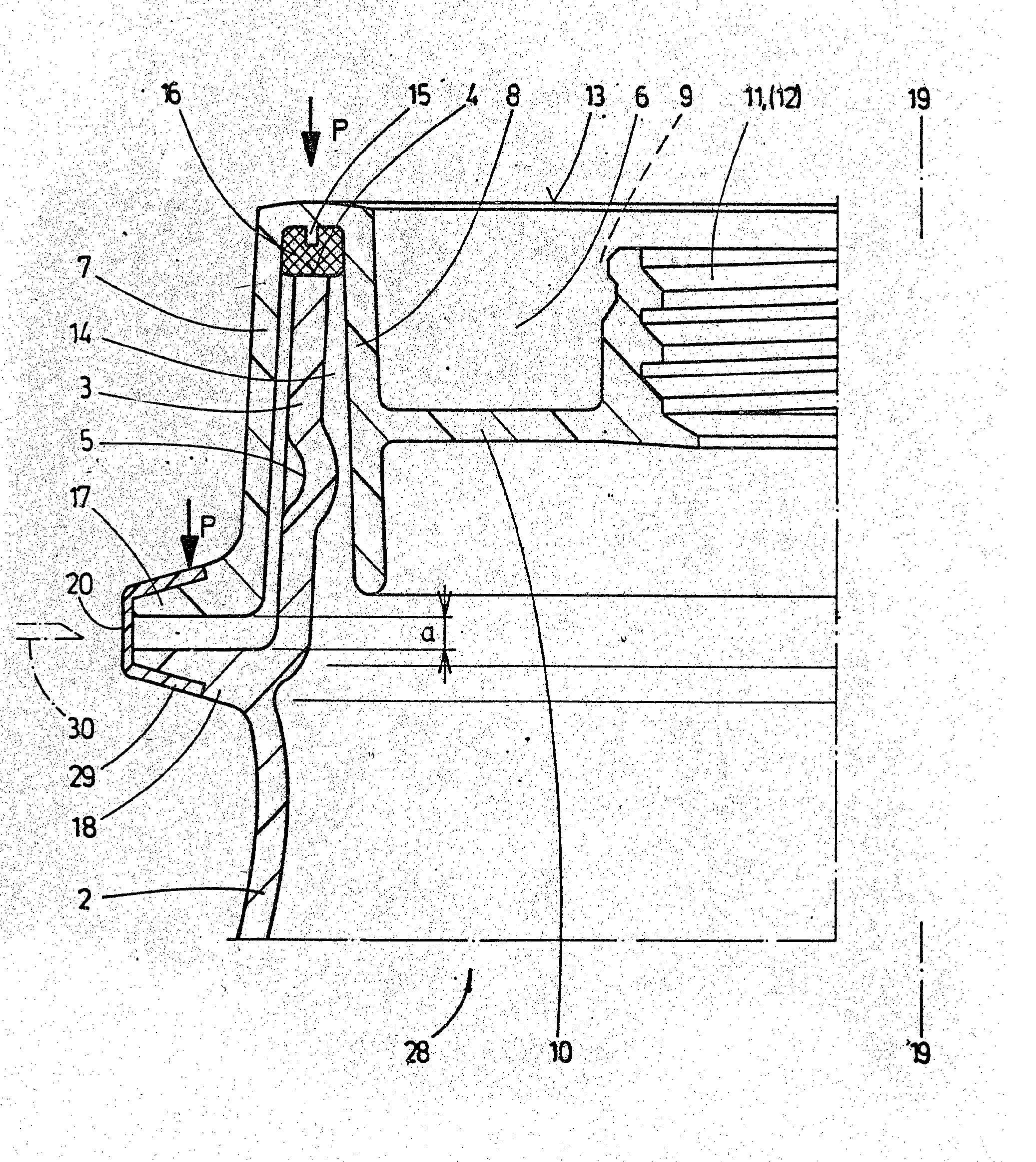

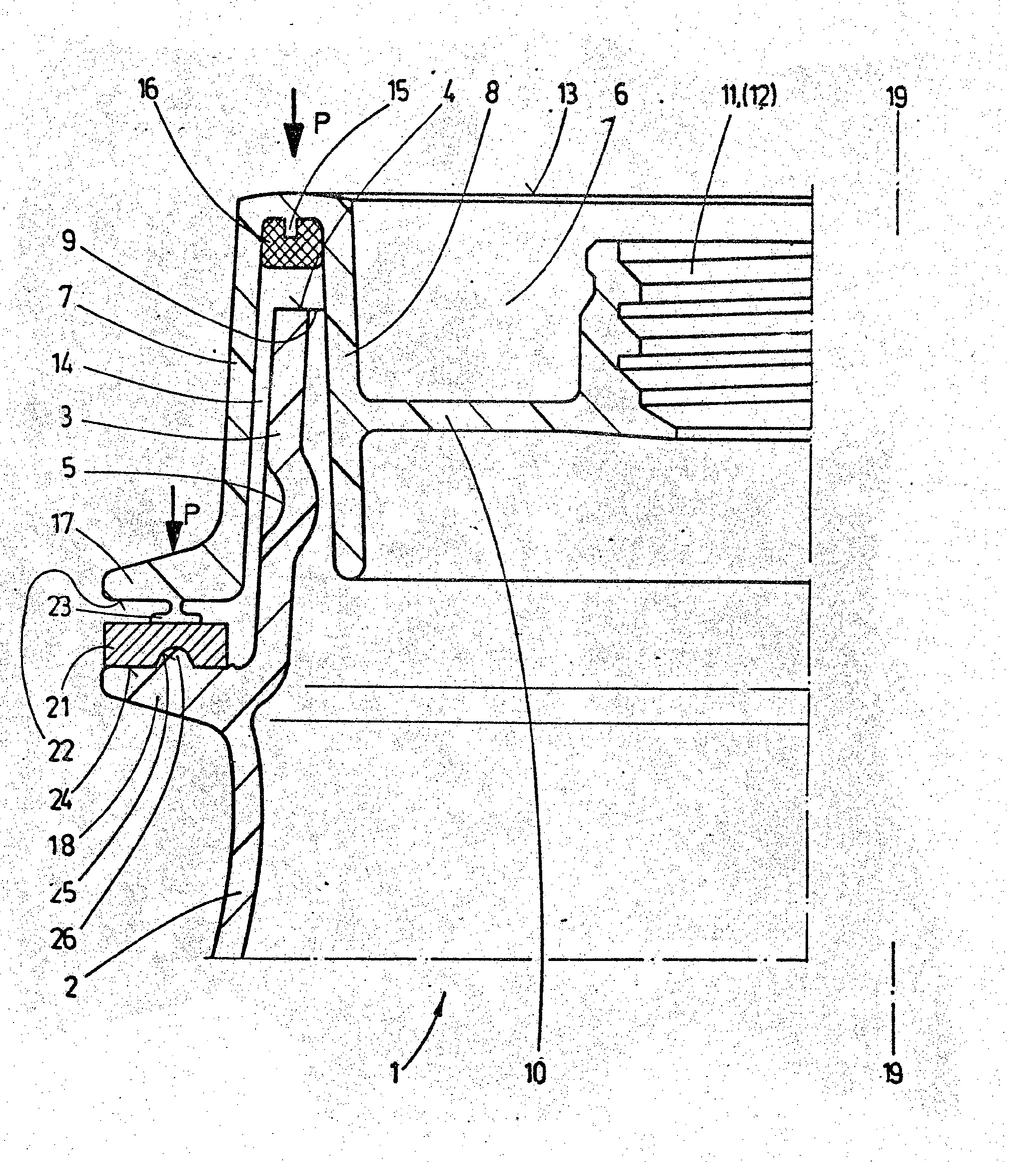

[0010] Fig. 2 - atitinkamo Fig. l dangčio ruožo su šildymo paviršiumi suvirinimo slėgimu paruošimui, vaizdas. Fig. 3 - statinės, kuri turi plastmasini, išlietą užraktą, antro išpildymo dangčio ruožo dalinio pjūvio vaizdas. Fig. 4 - nuo i, laidinės statinės, atskyrus i, laidinį dangti,, ir perdarytos statinės i, plačiakaklę
[0011] uždengiamą statinę dangčio ruožo dalinio pjūvio vaizdas.
[0012] Įlaidinė statinė 1 iš termoplastinės ' plastmasės, pavyzdžiui, polietileno pagal Fig. l, kuri naudojama kaip daugkartinio naudojimo statinė, turi išlietą plačiakaklės statinės korpusą 2 su statinės kaklu 3, kuriame angos krašto 4 lygyje suformuoti žiediniai įdubimai 5Ž padidinantys statinės kaklo 3 stiprumą. Jie taip pat yra atrama plastmasiniam išlietam i, laidiniam dangčiui 6. Įlaidinis dangtis 6 turi statinės kaklą 3 apgaubianti, išorini, kraštą 7 ir i, statinės kaklą panardintą vidini, kraštą 8, kuris turi nuleistą žemiau statinės angos 9 dangčio dugną 10. Įlaidinis dangtis 6
[0013] įleistas savo dugnu 10 i, statinės kaklą 3 taip giliai, kad užpildymo ir paėmimo kamštis 11 ir ventiliacijos ir oro pašalinimo kamštis 12, kurie suformuoti dangčio dugno 10, yra žemiau viršutinio dangčio krašto 13 plokštumos. Išorinis dangčio kraštas 8 sudaro žiedinę ertmę 14, kurios dug^e yra . bendraašis žiedinis iš-kilimas 15. Žiedinis iškilimas 15 padengtas ekstruzija dvikomponentine sandarinančia mase, pavyzdžiui, poliuretanu su kietintoju, kuri sudaro
[0014] Žemiau išlieto i,laidinio dangčio 6 išorinio krašto 7 yra ji, gaubiantis flanšas 17 ir išlietame statinės korpuse 2 žemiau statinės angos 9 esančioje dalyje suformuotas radialinis, j, išorę išsikišęs masyvus apvadas 18.
[0015] Dangčio flanšas 17 ir statinės apvadas 18, kurie, esant uždarytam dangčiui 6, sudaro tarpą a, suvirinti vienas su kitu statinės ašiai 19-19 koncentriško žiedinio tiltelio 20 pagalba.
[0016] Įlaidinės statinės 1 pagal Fig.l gamybai atitinkamai
[0017] Fig.2 virš statinės korpuso 2 apvado 18 yra apvalus šildymo paviršius 21 ir ant šildymo paviršiaus uždėtas i,laidinis dangtis 6 su apatinėje flanšo 17 dalyje 22 suformuotu dangčiu, atitinkamai statinės ašiai 19-19, koncentrišku žiediniu antgaliu 23, prispaustu nustatyta
[0018] •spaudimo jėga P. Šildymo paviršiaus 21 apatinėje dalyje 24 yra apvalus žiedinis griovelis 25. Įšildymo periodo
[0019] metu išlydyta statinės apvado 18 plastmasinė medžiaga užpildo šildymo paviršiaus 21 žiedini, grioveli, 25 šildymo paviršių 21 veikiančios jėgos dėka ir sudaro apvalų, žiediniam antgaliui 23 priešais esanti, iškilimą ' 26. Taip "pat išlydomas dangčio flanše 17 esantis
[0020] • žiedinis antgalis 23. Pasibaigus i,šildymo periodui, i,laidinis dangtis 6 ir šildymo paviršius 21 pakeliami
[0021] nuo statinės korpuso 2 ir po to dangtis 6 su žiediniu antgaliu 23, ji, spaudžiant ir suspaudžiant dangčio-tarpinę 16, uždedamas ant statinės apvado 18 taip, kad dangčio flanšo 18 apatinėje pusėje 22 esantis žiedinis antgalis 23 suvirinamas su žiediniu iškilimu 26, esančiu statinės apvado 18 viršutinėje dalyje 27, sudarant žiedini, uždarymo tilteli, 20, ir tuo sujungiant dangčio flanšą 17 ir statinės apvadą 18 vienas su kitu.
[0022] Aprašytą gamybos būdą galima pakeisti, išliejant statinės apvado 18 žiedini,' iškilimą.
[0023] Be to, galima suvirinti dangčio flarišą 17 ir statinės apvadą 18 vienas su kitu tik virš žiedinio antgalio 23.
[0024] Įlaidinės statinės 28 pagal Fig. 3 gamybai ant statinės kaklo 3 uždėtas i, laidinis dangtis 6, spaudžiant ji, jėga P ir suspaudžiant dangčio tarpinę 16. Dangčio flanšas 17 su statinės apvadu 18, kurie yra vienas virš kito su
[0025] tarpu, padengiami ekstruzija uždarymo žiedu 29 iš plastmasės, kuris dangčio flanšą. 17 ir- statinės apvadą 18 sujungia vienas su kitu, sudarydamas žiedini,
[0026] uždarymo tilteli, 20. Plastmasinė medžiaga uždarymo, žiedui 29 padengiama ekstruzija . palankiausiai išcentriškai atitinkamoje liejimo presformoje.
[0027] Po pirmojo ar daugkartinio panaudojimo i, laidinės statinės pagal Fig. l ir Fig. 3 rekondicionavimui i, laidinis dangtis 6 atskiriamas nuo plačiakaklės statinės korpuso 2, pašalinant uždarymo tilteli, 20 pjovimo mašina su vienu arba daugeliu peilių 30, fasoniniu tekinimo peiliu, pjūklu ir pan. Statinės korpusas 2 perdaromas i, plačiakaklę statinę 31 su paprastu dangčiu 32 ir spaudžiančiu žiediniu užraktu 33 iš škardoa pagal Fig. 4 arba paruošiama kaip i, laidinė statinė su dangčiu, arba kaip i, laidinė statinė su privirintu arba ekstruzija pritvirtintu įlaidiniu dangčiu.
[0028] Įlaidinės statinės 1, 28 pagal Fig. l ir Fig. 3, taip pat plačiakaklės statinės 31 su dangčiu pagal Fig. 4 gali turėti kaip įdėklą parodytą plėvelės maišą iš plastmasinės plėvelės arba plastmase padengtos metalinės folijos, ^ laidinėje statinėje pagal Fig. l parodytas plėvelės maišas 34 prieš įlaidinio dangčio 6
[0029] užvirinimą ir prieš plačiakaklės statinės dangčio 32 uždėjimą"" ant statinės kaklo 3 įdedamas i, statinės korpusą 2, užlenkiamas ant angos krašto 4 taip, kad jis įspaudžiamas tarp šio - krašto ir dangčio tarpinės 16.
[0030] Papildomai galima pritvirtinti" plėvelės maišą 34
[0031] vietomis prie statinės korpuso 2 vidinės sienos klijais arba terminio suvirinimo būdu.
[0032] Galiausiai statinių 1, 28 pagal Fig. l ir Fig. 3 įla- idinis dangtis 6, taip pat plačiakaklės statinės 31 pagal Fig. 4 dangtis 32 gali turėti vidinę dangą 35 iš plastmasinės plėvelės arba plastmase padengtos metalinės folijos, kuri įl' aidinėje statinėje 1 pagal
[0033] Fig. l pažymėta 35.
1. Daugkartinio naudojimo plastmasinė statinė su išlietu statinės korpusu, kuri žemiau statinės angos esančioje dalyje turi radialini,, i, išorę išsikišusi, masyvų apvadą, taip pat su išlietu plastmasiniu dangčiu, turinčiu statinės kaklą apgaubianti, išorini, kraštą ir i, statinės kaklą panardintą, žemiau statinės angos nuleistą ir virš dangčio dugno esanti, vidini, kraštą, ir tarp dangčio išorinio krašto ir dangčio. vidinio krašto i, statytą ; sandarinimo žiedą, kuris dangčio uždengimo metu prispaudžiamas prie statinės kaklo angos krašto, besiskiriantis tuo, kad pirmam panaudojimui ji pagaminta kaip i, laidinė statinė ( 1, 28) su i, laidiniu dangčiu ( 6), turinčiu užpildymo ir paėmimo kamšti, ( 11), ta^ p pat ventiliacijos ir oro pašalinimo kamšti, ( 12), ir dangčio flanšą ( 17) ir statinės apvadą ( 18), kurie, esant uždengtam dangčiui ( 6), sudaro tarpą ( a), suvirinti vienas su kitu statinės ašiai ( 19- 19) koncentrišku žiediniu uždarymo tilteliu ( 20) ir, kad, tolimesniam naudojimui pašalinant uždarymo tilteli, ( 20), rekondicionuota statinė perdaryta i, plačiakaklę statinę ( 31) su paprastu dangčiu ( 32) su spaudžiančio žiedo užraktu ( 33) ar su nuimamu i, laidiniu dangčiu, arba atnaujinta kaip i, laidinė statinė ( 28), turinti statinės korpusą ( 2), uždarymo tilteliu ( 20) - suvirintą su i, laidiniu dangčiu „( 6) • >.■
. vidinio krašto i, statytą ; sandarinimo žiedą, kuris dangčio uždengimo metu prispaudžiamas prie statinės kaklo angos krašto, besiskiriantis tuo, kad pirmam panaudojimui ji pagaminta kaip i, laidinė statinė ( 1, 28) su i, laidiniu dangčiu ( 6), turinčiu užpildymo ir paėmimo kamšti, ( 11), ta^ p pat ventiliacijos ir oro pašalinimo kamšti, ( 12), ir dangčio flanšą ( 17) ir statinės apvadą ( 18), kurie, esant uždengtam dangčiui ( 6), sudaro tarpą ( a), suvirinti vienas su kitu statinės ašiai ( 19- 19) koncentrišku žiediniu uždarymo tilteliu ( 20) ir, kad, tolimesniam naudojimui pašalinant uždarymo tilteli, ( 20), rekondicionuota statinė perdaryta i, plačiakaklę statinę ( 31) su paprastu dangčiu ( 32) su spaudžiančio žiedo užraktu ( 33) ar su nuimamu i, laidiniu dangčiu, arba atnaujinta kaip i, laidinė statinė ( 28), turinti statinės korpusą ( 2), uždarymo tilteliu ( 20) - suvirintą su i, laidiniu dangčiu „( 6) • >.■2. Statinė pagal 1 punktą, besiskirianti tuo, kad ji, kaip įlaidinė statinė ( 1, 28).. ir/ arba kaip plačiakaklė statinė ( 31) su nuimamu dangčiu ( 32), turi plėvelės maišą ( 34) iš plastmasinės plėvelės arba plastmase padengtos metalinės folijos.
3. Statinė pagal 1 ir 2 punktus, besiski. rianti tuo, kad ji, kaip i, laidinė statinė ( 1, 28) su uždarymo tilteliu (20) privirintu įlaidiniu dangčiu (6) ir/arba kaip plačiakaklė statinė (31) su nuimamu dangčiu (32), turi vidinę dangą (35) iš plastmasinės plėvelės arba plastmase padengtos metalinės folijos.
4. Daugkartinio naudojimo plastmasinių statinių pagal 1-3 punktus gamybos būdas, besiskiriantis tuo, kad slegiant uždedamas ant statinės korpuso (2) apvado (18) apvalus šildymo paviršius (21), ir antšildymo paviršiaus ilaidinis dangtis (6) su dangčio flanšo ""(17) apatinėje dalyje (22) suformuotu dangčio ašiai koncentriniu žiediniu antgaliu (23), ir kad, praėjus ant dangčio- flanšo (17) esančio žiedinio antgalio (23) ir statinės apvado (18) viršutinio paviršiaus zonos i,šildymo išlydymui periodui, dangtis (6) ir šildymo paviršius (21) pakeliami ir po' to dangtis (6) su žiediniu antgaliu (23) spaudžiant ir suspaudžiant' dangčio tarpinę (16) uždedamas ant statinės apvado (18) tokiu būdu, kad žiedinis antgalis 23" suvirinamas su statinės apvadu (18), sujungiant dangčio flanšą (17) ir statinės apvadą (18) vienas su kitu žiediniu uždarymo tilteliu (20).
5. Būdas pagal 4 punktą, besiskiriantis tuo, kad ant statinės apvado (18) uždėto ir spaudžiamo šildymo paviršiaus (21) pagalba, kurio apatinėje dalyje (24) yra apvalus žiedinis griovelis (25), statinės apvado. (18) viršutinėje dalyje (27) suformuojamas apvalus žiedinis iškilimas (26), kur'is, nutolus šildymo paviršiui (21), suvirinamas su ant statinės apvado (18) slegiant uždėto ilaidinio dangčio (6) flanšo (17) apatinės dalies išlydytu žiediniu antgaliu (23), sudarant uždarymo tilteli, (20) tarp dangčio flanšo (17) ir statinės, apvado (18).
6. Daugkartinio naudojimo plastmasinių statinių pagal
1-3 punktus "gamybos būdas, besiskiriantis tuo, kad ant statinės kaklo (3) uždėtas slegiant ir suspaudžiant dangčio tarpinę (16) i,laidinis dangtis (6) ir dangčio flanšas (17), ir statinės apvadas (18), kurie vienas ant kito uždėti sudarant tarpą (a), padengti ekstruzija plastmasiniu uždarymo žiedu (29), kuris sudaro dangčio flanšą (17) ir statinės apvadą (18) vienas su kitu jungianti, žiedini, uždarymo, tilteli, ( 20).
