[LT] Išradimas priklauso sferinės formos maisto produktų gamybai.@Išradimo tikslas - įrenginio darbo patikimumo padidinimas.@Įrenginys sferinės formos maisto produkto, sudaryto iš uždaros išorinės plėvelės ir šerdies, gaminimui, turintis atraminį karkasą (1), abiejų komponentų suderinto išspaudimo galvutę (2), sujungtą su medžiagos, formuojančios šerdį, ir medžiagos, formuojančios plėvelę, padavimo priemonėmis, ir turinčią grįžtamojo - slenkamojo judesio mechanizmą jos judėjimui vertikale, ir formavimo - atpjovimo mechanizmą, bendraašiškai išdėstytą po galvute ir suformuotą iš kelių horizontalių plokščių (3) su pjovimo ašmenimis (4), įtvirtintomis su suartėjimo ir nutolimo galimybe ir užtikrinančiomis, ašmenims tolstant, produkto praėjimo angos suformavimą, o ašmenims suartėjant - suformuoto produkto atpjovimą. Įrenginio galvutės grįžtamojo - slenkamojo judesio mechanizmas sudarytas iš mažiausiai vieno vertikalaus pavaros veleno (5), sujungto su galvute (2) ir įtvirtinto atraminiame karkase (1), turinčiame kreipiančiąją 19 (6), kuri turi besisukančiam velenui jo grįžtamojo - slenkamojo judesio atlikimo priemonę, be to viršutinis veleno (5) galas kumšteliniu mechanizmu (7) sujungtas su formavimo - atpjovimo mechanizmu.
[EN]
[0001] Šis išradimas priklauso sferinės formos maisto produkto, sudaryto iš uždaros išorinės plėvelės ir šer-dies, gaminimui.
[0002] Žinomas įrenginys tokio produkto gaminimui, kuris sudarytas iš atraminio karkaso, galvutės, skirtos abiejų komponentų suderintam išspaudimui, sujungtos su medžia-gos, formuojančios šerdį, padavimo spaudimu priemo-nėmis, ir medžiagos, sudarančios plėvelę ir aprūpintos mechanizmu jos grįžtamąj am - slenkamajam judėjimui vertikale ir formavimo - atpjovimo mechanizmo, patalpinto bendraašiškai po galvute ir suformuoto keliomis hori-zontaliomis plokštelėmis su pjovimo ašmenimis, įtvir-tintomis su suartėjimo ir nutolimo galimybe ir suda-rančiomis sąlygas - joms nutolstant - produkto praėjimo angos susiformavimui, o suartėjant - suformuoto produkto atpjovimui (žiūr. EP paraiška Nr. 0247826).
[0003] Šio išradimo trūkumas - jo darbo nepatikimumas, dėl to sunkiai pasiekiama medžiagos ekstruzijos sinchroni-zacija ir sunkiai atpjaunamas produktas.
[0004] Išradimo tikslas - įrenginio darbo patikimumo padidinimas .
[0005] Šis tikslas pasiekiamas tuo, kad galvutės grįžtamojo - slenkamojo judesio mechanizmas sudarytas, mažiausiai, iš vieno vertikalaus veleno, sujungto su galvute ir įtvirtinto atraminiame karkase, turinčiame kreipian-čiąją, kuri turi grįžtamojo - slenkamojo judesio prie-monę besisukančiam velenui, be to viršutinis veleno galas sujungtas su formavimo - pjovimo mechanizmu pa-naudojant kumštinį mechanizmą. Veleno grįžtamojo slenkamojo judesio priemonė turi ant jo įtvirtintą įvo-rę su pasvirusiu žiediniu grioveliu, o atraminio karkaso kreipiančioji aprūpinta gaubtu su rutuliuku, patalpintu viduryje griovelio. Formavimo - atpjovimo
[0006] mechanizmas sudarytas iš horizontaliai patalpinto disko su išėmomis, o plokštelės išdėstytos nurodytose iš-ėmose, be to ant vieno iš velenų viršutinės dalies pritvirtinta krumpliaratinė pavara, sujungta su pami-nėtu disku.

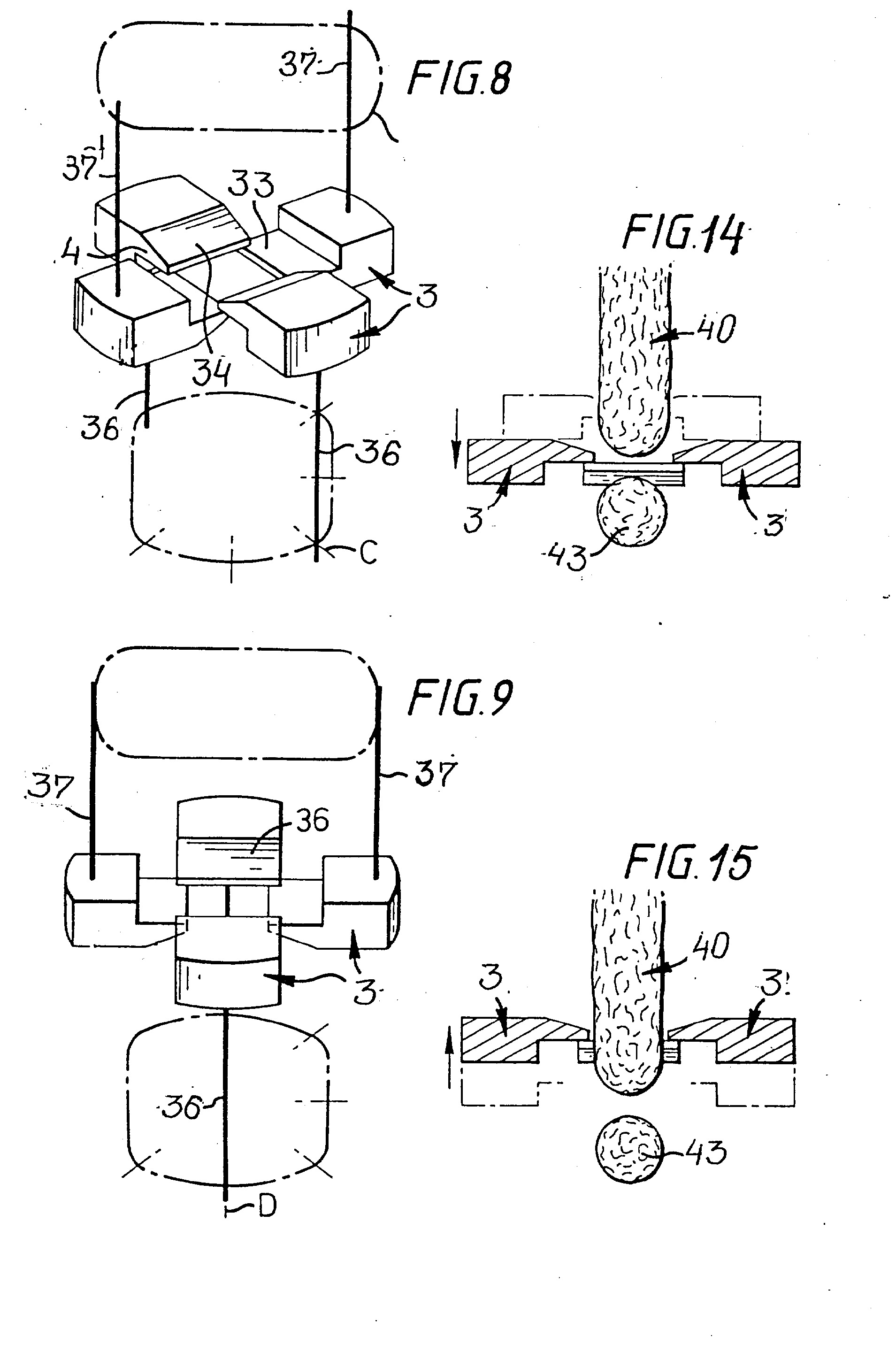

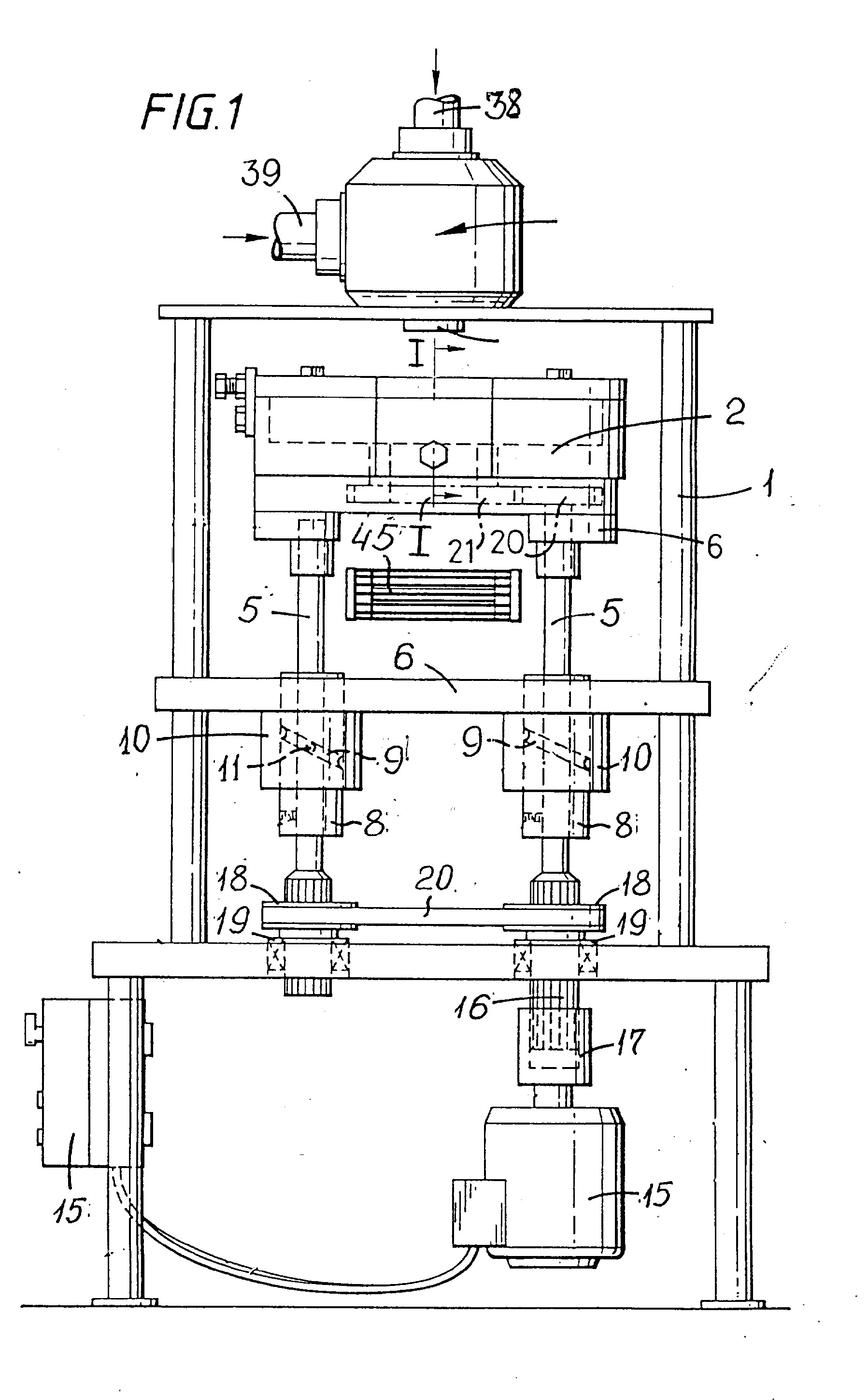

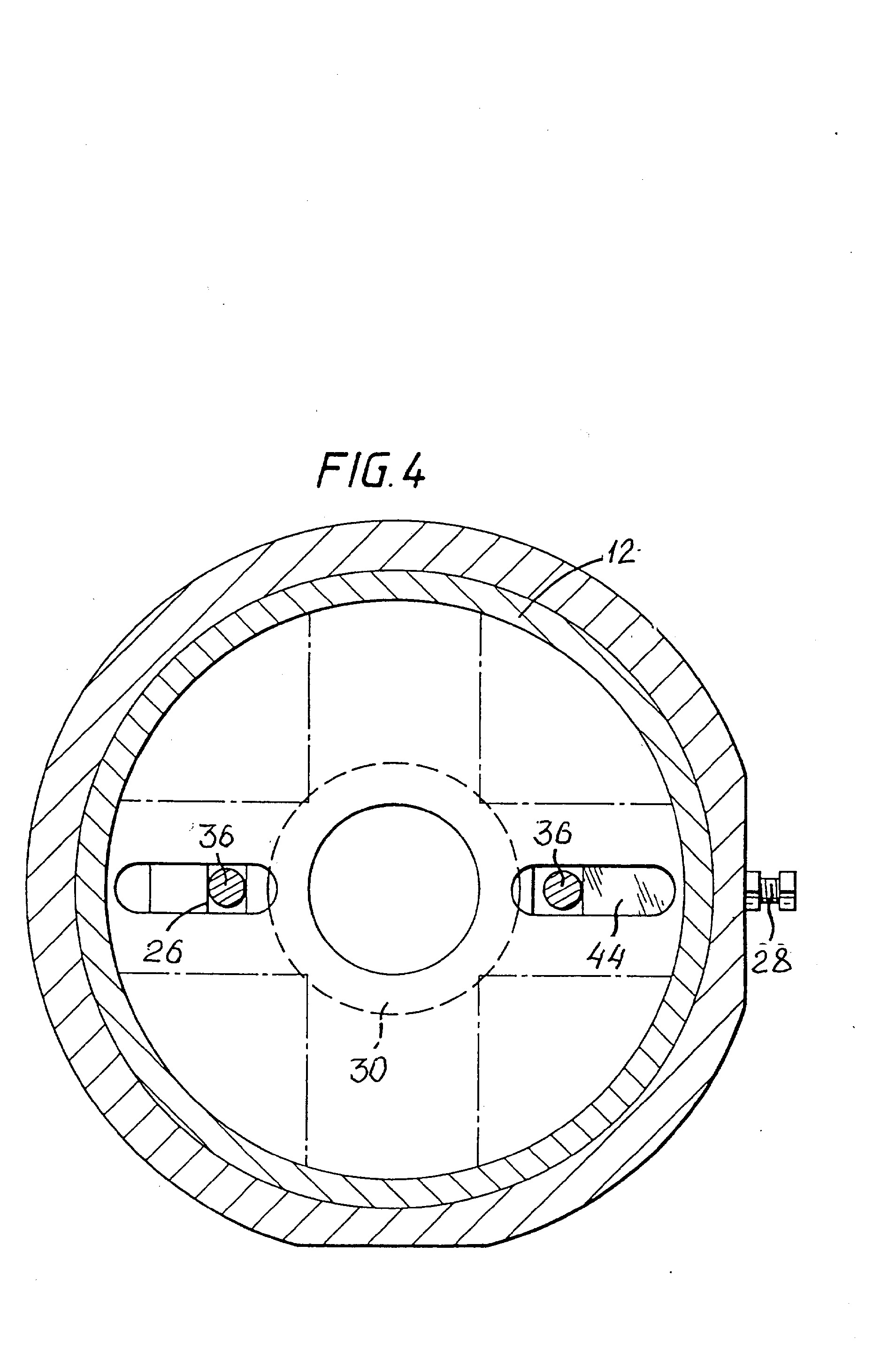

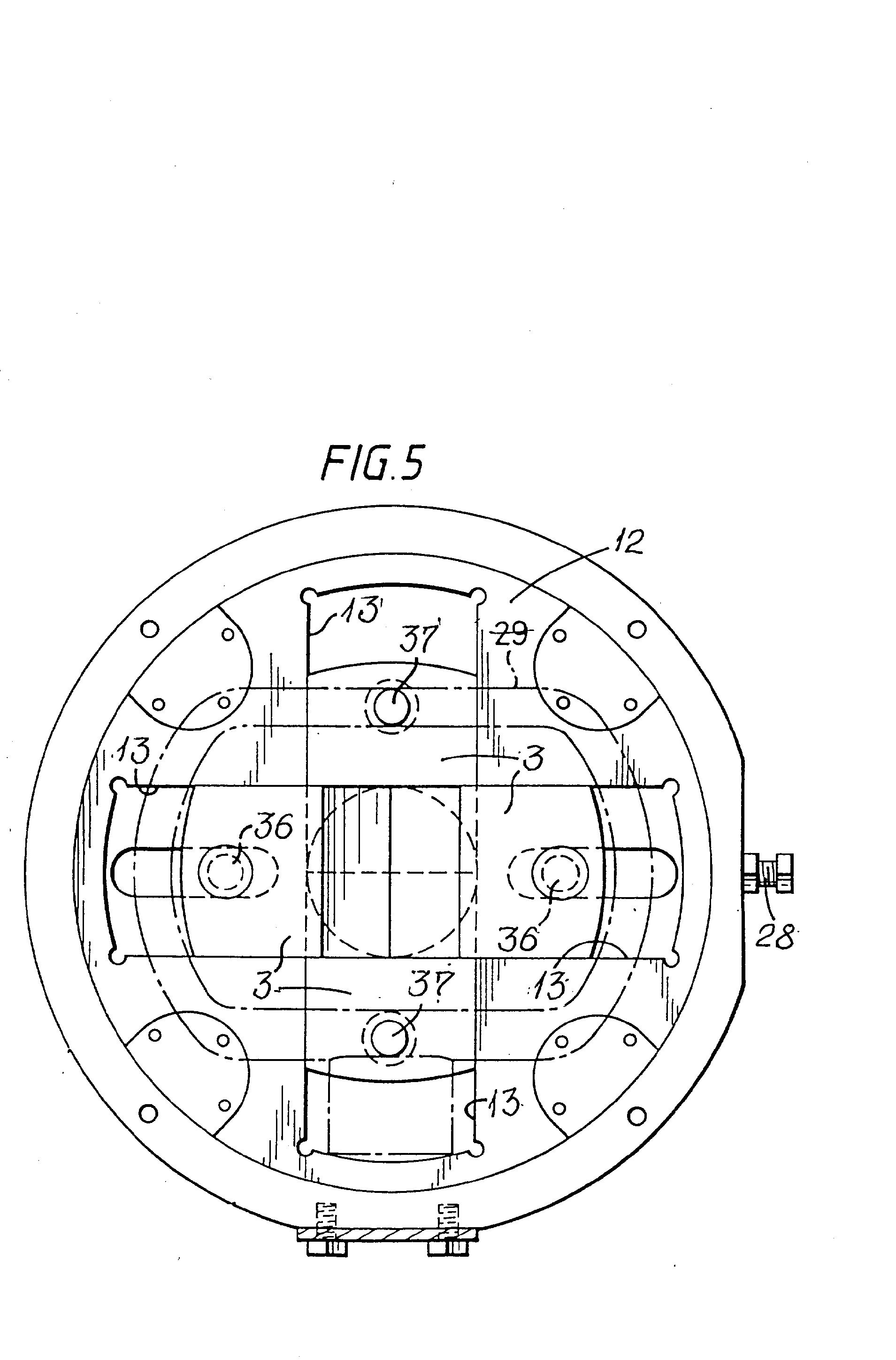

[0007] Įrenginys pavaizduotas brėžiniuose, kur fig. 1 - įren-ginio šoninis vaizdas, fig. 2 - kirtimas per formavimo galvutę linija I - I fig. 1, fig. 3, 4 ir 5 - kirtimai per formavimo galvutę linijomis II - II, III - III ir IV - IV fig. 2. fig. 6 - 11 - formavimo galvutės sche-matiniai vaizdai, kuriuose plokštės padarytos įvairiose padėtyse, fig. 12 - 17 - išilginiai vaizdai, kuriuose sutinkamai su fig. 6-11 pavaizduotas gaminamas produktas. Įrenginys turi atramini, karkasą 1, abiejų kom-ponentų suderinto išspaudimo galvutę 2, sujungtą su spaudimu paduodamos medžiagos, formuojančios šerdį, ir medžiagos, formuojančios plėvelę padavimo priemonėmis, ir turinčią grįžtamojo-slenkamojo judesio mechanizmą jos judėjimui vertikale ir formavimo-atpjovimo mecha-nizmą, bendraašiškai išdėstytą po galvute ir sudarytą iš kelių horizontalių plokščių 3 su pjovimo ašmenimis 4, įtvirtintomis su suartėjimo ir nutolimo galimybe ir užtikrinančiomis vykstant nutolimo judesiu produkto išėjimo angos susidarymą, o vykstant suartėjimui - suformuoto produkto atpjovimą.
[0008] Grįžtamojo-slenkamojo judesio mechanizmas, skirtas gal-vutės judėjimui, turi, mažiausiai, vieną vertikalų pavaros veleną 5, sujungtą su galvute 2, ir įtvirtintą atramos karkase 1, turi kreipiančiąją 6, kurioje įtvir-tinta grįžtamojo-slenkamojo veleno jam besisukant judė-jimo priemonė, be to viršutinis veleno 5 galas sujungtas su formavimo-atpjovimo mechanizmu kumštelinio mechanizmo 7 pagalba.
[0009] Grįžtamojo-slenkamoj o judesio priemonė veleno judėjimui turi ant jos įtvirtintą įvorę 8 su nuožulniu grioveliu 9, o atraminio karkaso kreipiančioji 6 turi gaub-tą 10 su rutuliuku 11, patalpintu griovelio 9 viduryje. Formavimo - atpjovimo mechanizmas turi horizontaliai patalpintą diską 12 su išėmomis 13, o plokštės 3 iš-dėstytos minėtose išėmose, be to ant vieno iš velenų 5, jo viršutinėje dalyje įtvirtinta krumpliaratinė pavara 14, sujungta su minėtu disku.
[0010] Įrenginys turi variklį 15. Velenas 5 apatiniame gale turi išdrožą 16, sujungtą su išdrožine mova 17 ant va-riklio 15 veleno. Skriemuliai 18 ant pagrindo įtvir-tinti ant guolių 19 ir turi išdrožinį sujungimą su ve-lenu 10. Diržas 20 jungia skriemulius 18. Viršutiniai velenų 5 galai įstatyti į atraminius guolius 21. Gal-vutė turi viršutinę ir apatinę uždengiančias dalis 22 ir 23. Apatinė dalis 23 turi apvadinę dalį 24 ir bazinę plokštę 23 su kanalo formos kreipiančiąją kumštiniam kaiščiui. Kreipiančioji turi lygius plotelius 26 ir užapvalintus plotelius 27. Dešinysis plotelis 26 pla-tesnis negu kairysis. Sraigtinis elementas 28 tarnauja šios kreipiančiosios susiaurinimui. Viršutinė dalis 22 taip pat turi kreipiančiąją 23, analogišką apatinės dalies kreipiančiaj ai. Diskas 12 pritvirtintas prie krump-liaratinės pavaros 14 įvorės 30 ir varžtų 31 pagalba. Kiekviena plokštė 3 turi stačiakampį kūną 32, slystantį atitinkama išėma 13, o ašmenys 4 pagaminti su išsiki-šimu 33, viena pora priešpriešinių ašmenų turi pasvi-rusius paviršius 34, nukreiptus į viršų, o kitas poros šie paviršiai nukreipti į apačią. Plokštės 3 slysta radialiai ir formuoja kvadratinę angą 35. Kad būtų gau-namas suartėjantis ir nutolstantis plokščių 3 judesys, kumštelinis mechanizmas turi kumštelinius kaiščiukus 37, nukreiptus į viršų.
[0011] Tokiu būdu, kai kaiščiukai 36 slenka tiesiais krei-piančiosios ploteliais 26, šios poros plokštės bus už-dengtos, o kai kaiščiukai 37 slenka tiesiais krei-piančiosios 29 ploteliais, kitos poros plokštės, suda-rančios su pirma pora statų kampą, taip pat bus už-dengtos. Kai rutuliukai rieda suapvalintais ploteliais 27 ir atitinkamais kreipiančiosios 29 ploteliais, plokštės bus atviros. Tokiu būdu sukantis diskui 12, valdomam veleno 5, vyksta plokščių uždengimas ir atidengimas. Galvutė 2, skirta suderintam išspaudimui, turi medžia-gos, formuojančios šerdį, plėvelę, padavimo angą. Pozicija 40 pažymėtas formuojamasis produktas. Išorinis sluoksnis - poz. 41, šerdis - 42, ir sferinis produktas - 43.
[0012] Fig. 6 - 11 ir fig. 12 - 17 parodytos sferinės formos maisto produkto gamybos procesas. Nustatyta, kad ge-riausi rezultatai, formuojant užapvalintus produkto ga-lus, gaunami, kai formavimo metu galvutė 2 juda žemyn greičiu, kuris artimas produkto 40 greičiui, tai yra išspaudimo greičiui, nustatomam medžiagos, formuo-jančios šerdį, padavimo siurbliais, ir medžiagos, for-muojančios plėvelę, padavimo siurbliais. Bet dėka ne-žymaus išspaudimo greičio, kuris nustatytas galvutės 2 judėjimui, reguliavimo gaminio formą galima varijuoti nuo sferinės iki prailgintos su užapvalintais galais.
[0013] Kaip buvo pažymėta, rutuliuko 11 ir griovelio 9 kon-figūracija parenkama taip, kas esant vienam veleno 5 pasisukimui vyktų vienas pilnas svyravimas, tai yra vertikalus' grįžtamasis - slenkamasis veleno ciklas - ten ir atgal priklausomai nuo viršutinio mirties taško (VMT) . VMT plokštės atsitolina (atsidaro), formuodamos pilną angą 35.

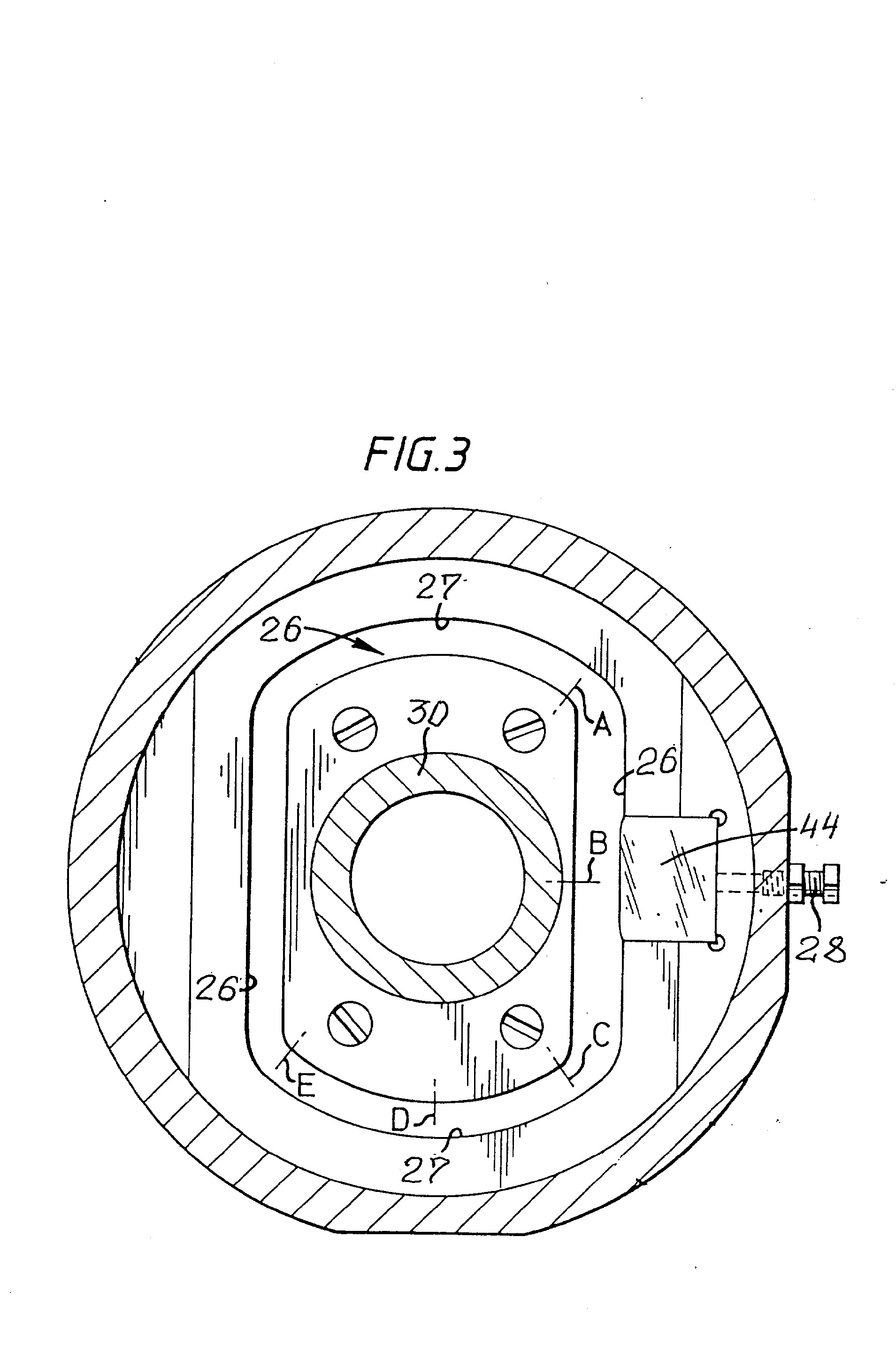

[0014] Toliau šis ciklas bus aprašytas remiantis fig. 3 ir fig. 6, 11 - 12 ir 17 brėžiniais. Fig. 3 parodyta viena kreipiančioji (ploteliai 26 ir 27), valdanti vieną porą plokščių, o kita kreipiančioji, parodyta kituose brėži-niuose, valdo priešingą ašmenų porą ir yra analogiška, nors ir išdėstyta statmenai pirmajai kreipiančiaj ai.
[0015] Būtina pažymėti, kad krumpliaratinė pavara 14, surišta su galvute, reiškia, kad kiekviena plokštuma vykdo pil-ną pjovimo ciklą pasisukant 180°, kuri atitiko veleno 3 360° pasisukimą ir pilną galvutės 2 į viršų - į apačią judėjimo ciklą.

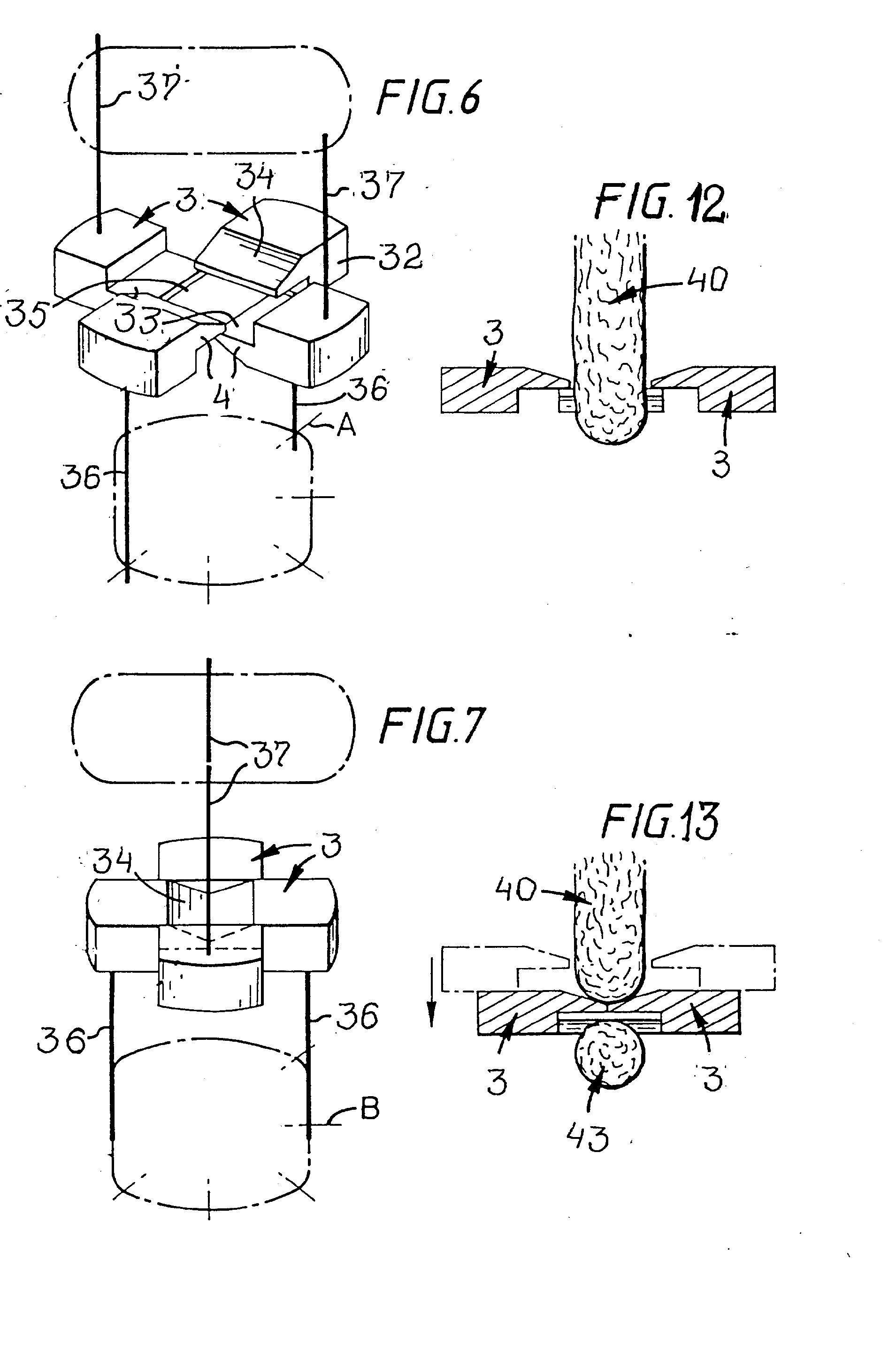

[0016] Įsivaizduokime, kad viršutinis mirties taškas pavaizduotas fig. 6 ir 12, randasi taške A fig. 3. Plokštės yra atitrauktos viena nuo kitos ir anga 35 atidaryta. Po judėjimo 45 kampu galvutė 2 slenka žemyn kartu su judančia produkto mase 40 ir plokštės pilnai atviros kas 45°, kaip pavaizduota fig. 7 ir 13 ir pažymėta pozicija B fig. 3. Kaip jau aprašyta, kai kaiščiukas 37 įeina į kreipiančiosios lygų plotelių 26, plokštės juda radialiai i, vidurį. Atrama 44 sukuria uždaranti, režimą taško B srityje. Esant šiam uždarymui plokščių pasvi-rusios plokštumos 34, artėjančios viena prie kitos, tarnauja išorinio sluoksnio 41 ištempimui į sferini, antgalį. Fig. 13 galima pamatyti sferinį produktą 43, nuformuotą ir atpjautą iš masės 40, ir sferinį prekinį kasos užbaigimą. Galvutė 2 toliau juda aukštyn į padėtį, parodytą fig. 3 ir 14, atitinkančią padėtį C ant šios kreipiančiosios, po to plokštės vėl atsidaro. Tai yra apatinio mirties taško padėtis, į kurią pereina kas 90° pasisukimo. Po to galvutė pradeda kilti taip, kad padėtyje D (fig. 9, 15 - posūkis 135°) - pusiauke-lyje į viršų plokštumos lieka pilnai atidarytos jų grįžimui į VMT padėtyje E fig. 10 ir 16 (180° pa-sisukimas) uždarymui ir pakartojimui sekos A, B, C ir 1.1, vėl kas 180° kreipiančiosios su grįžimu į tašką A

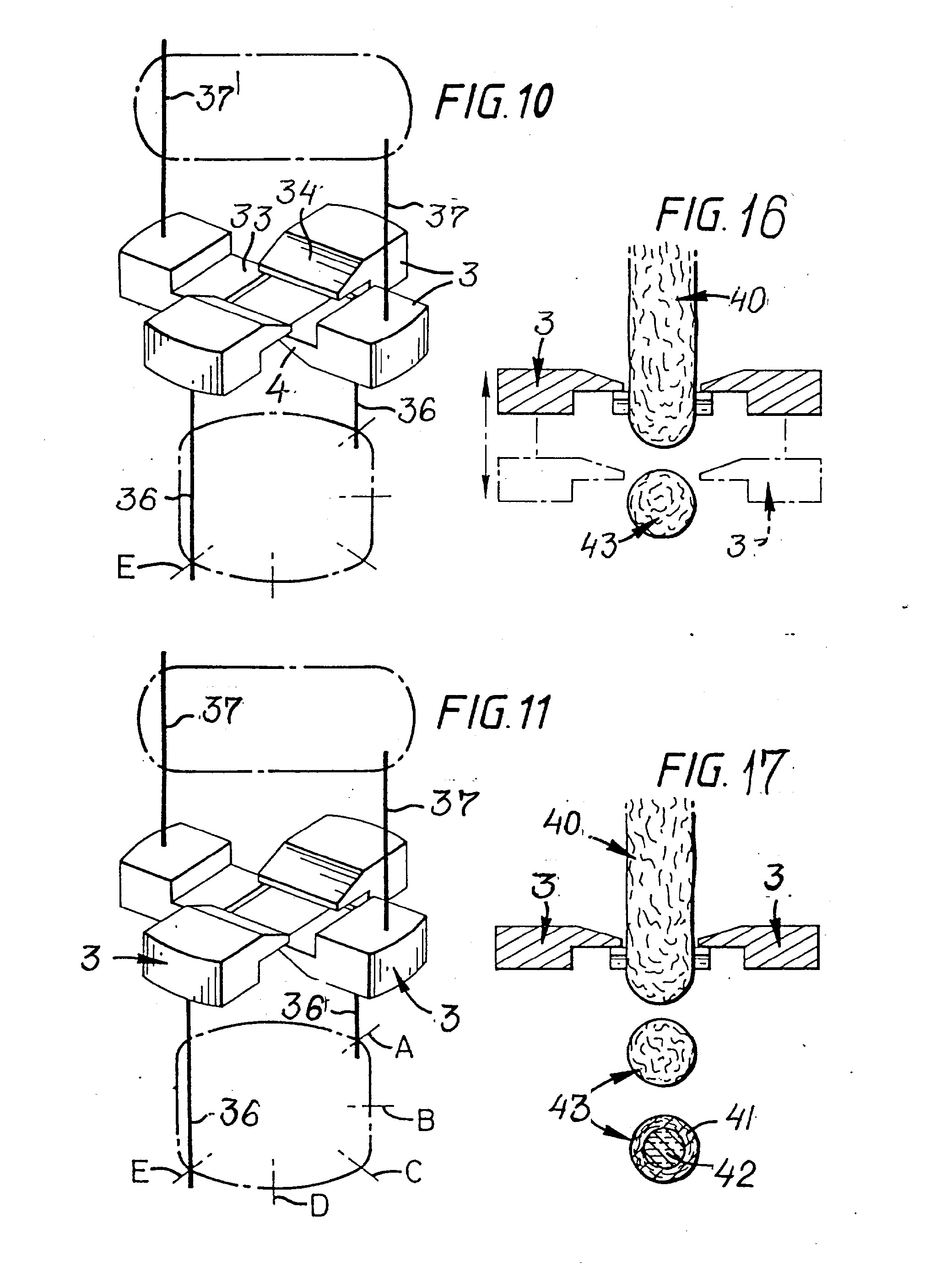

[0017] fig. 11 ir 17 kito produkto 43, kuris jau suformuotas. Vienas iš produktų 43 pavaizduotas pusiau atpjautas, kad parodyti šerdį 42 ir uždengtą išorinę plėvelę
[0018] Po atpjovimo ir formavimo apvalus užbaigtas produktas 43 krenta ant konvejerio 45. Šiame produkte plėve-lė 41 apgobia šerdį, taip kad iš esmės produktas turi nesulaužytą ir užbaigtą plėvelę.
[0019] Produktai pagal šį išradimą, būdami sferiniai arba iš-tempti su užapvalintais galais, gali formuotis su mėsos arba pagrįstu mėsa išoriniu sluoksniu (paprastai su-smulkintu) , tuo metu, kai šerdis arba užpildytojas paprastai yra teki medžiaga, dažniausiai sultys.
[0020] Įrenginys labiau patikimas jį eksploatuojant.
1. Įrenginys sferinės formos maisto produkto, sudaryto iš uždaros išorinės plėvelės ir šerdies, gaminimui, turintis atramini, karkasą, abiejų komponentų suderinto išspaudimo galvutę, sujungtą su medžiagos, formuo-jančios šerdį, ir medžiagos, formuojančios plėvelę, padavimo priemonėmis, ir turinčią grįžtamojo-slenkamojo judesio mechanizmą jos judėjimui vertikale, ir formavimo-atpjovimo mechanizmą, bendraašiškai išdėstytą po galvute ir suformuotą iš kelių horizontalių plokščių su pjovimo ašmenimis, įtvirtintomis su suartėjimo ir nutolimo galimybe ir užtikrinančiomis, ašmenims tolstant, produkto praėjimo angos suformavimą, o ašmenims su-artėjant-suformuoto produkto atpjovimą, besiskiriantis tuo, kad galvutės grįžtamojo-slenkamoj o judesio mechanizmas sudarytas, mažiausiai, iš vieno vertikalaus pavaros veleno, sujungto su galvute ir įtvirtinto atraminiame karkase, turinčiame kreipian-čiąją, kuri turi besisukančiajam velenui jo grįžtamojo-slenkamojo judesio atlikimo priemonę, be to, viršutinis veleno galas kumšteliniu mechanizmu sujungtas su formavimo-atpjovimo mechanizmu.
2. Įrenginys pagal 1 punktą, besiskiriantis tuo, kad veleno grįžtamojo-slenkamojo judesio mechanizmas turi ant jo įtvirtintą įvorę su pasvirusiu žiediniu grioveliu, o atraminio karkaso kreipiančioji turi gaubtą su rutuliuku, kuris patalpintas griovelio viduryj e.
3. Įrenginys pagal 1 punktą, besiskiriantis tuo, kad formavimo-atpjovimo mechanizmas turi horizontaliai išdėstytą diską su išėmomis, o plokštės išdės-tytos šiose išėmose, be to, ant vieno iš velenų, jo viršutinėje dalyje, įtvirtinta krumpliaratinė pavara, sujungta su minėtu disku.
