[LT] Išradimas priskiriamas pinigų dėžutėms, skirtoms laikyti pinigus ir jais manipuliuoti, tokioms dėžutėms, kurias galima ištraukti rankomis. Dėžutė sudaryta iš jos kairės (4) ir dešinės (7) pusių nuimamai sujungtų su dėžutės pagrindu (1), be to, dėžutėje yra rūšiuotuvas (16) ir monetų keitiklis (17) su dangčiu (18), kur tarp kairės (4) ir dešinės (7) pusių yra įtaisyta slankiojanti sklendė (12). Beto, ant dėžutės pagrindo (1) yra įtaisyta rankena (3) ir užraktas (2). Taip pat kairė pusė (4) ir dešinė pusė (7) išorėje turi išpjovą (5, 8) ir išsikišimą (6, 9), skirtus ištraukti dėžutę (19).
[EN] The invention relates to a portable suitcase box for preservation and manipulation with money events, designed to be moved manualy. The portable suitcase box consists of a left side (4) and a right side (7) removably connected with skeleton (1) of the box, where is placed lining (16), and where in a collator and coin changer (17) with a cover (18) and between the sides (4, 7) is positioned sliding small roller shutter (12). Besides, the skeleton (1) of the box is furnished by a handle (3) and a safe lock (2). Also the left side (4) and the right side (7) are on outsides fitted by a hollow (5, 8) and a boss (6, 9) determinated for transfer of the box (19).
[0001] Išradimas priskiriamas portatyvioms lagamino dėžu-tėms, skirtoms laikyti pinigus ir jais manipuliuoti, kurias galima ištraukti rankomis.
[0002] Metalinės dėžės, daugiausia vamzdžio formos iki šiol plačiausiai buvo naudojamos kaip portatyvūs mini seifai laikyti pinigus ir jais manipuliuoti. Jų trūkumas - jų nuosavos masės priklausomybė nuo jų dydžio. Jų konstrukcija nesuteikia galimybės suskirstyti pinigus pagal ski-rtingas banknotų arba monetų rūšis. Ištraukti būtų patogu tik nedideles metalines dėžutes-seifus, bet jei jos būtų didesnių išmatavimų, tai nebūtų nei patogu,
[0003] nei praktiška. Tokioms dėžutėms dideles pretenzijas galima kelti dėl jų brangumo (žiūr. GB paraišką Nr2235430, E 05 G 1/02).
[0004] Taip pat yra žinoma dėžutė pinigams laikyti, sudaryta iš pagrindo ir monetų dėtuvo (žiūr. GB paraišką Nr. 2219572, A 45 C 1/12, paduotą 03.06.1988.).
[0005] šioje dėžutėje monetų dėtuvas yra ištraukiamas, ta-čiau pateikiamos dėžutės konstrukcijoje nenumatyta pa-togiai išdėstyti atskiras pinigų rūšis.
[0006] Šio trūkumo neturi išradime pateikiama portatyvi lagamino dėžutė, kuri iš esmės sudaryta iš kairės ir de-
[0007] šinės pusių nuimamai sujungtų su dėžutės pagrindu, ku-riame yra įrengta slankiojanti sklendė.
[0008] Ant dėžutės pagrindo yra įtaisyta rankena ir apsau-gantis užraktas. Abi kairė ir dešinė pusės turi išpjovą ir išsikišimą dėžutės ištraukimui. Slankiojanti sklendė susideda iš juostų formos sistemos ir vienos valdymo juostos, kai kiekvienos juostos abu galai susukti ir su paviršiumi sudaro 30° kampą, siekiantį atvirą lanką.
[0009] Atskiros dalys ir taip pat išorinė dėžutės forma tu-rėtų būti apsaugotos kaip pramoninis pavyzdys.
[0010] Portatyvi lagamino dėžutė pasižymi nedideliu svoriu ir šiuolaikiniu išoriniu vaizdu. Siūlomos dėžutės įren-gimas ir techninis sprendimas yra labai funkcionalus ir pasižymi galimybe per manipuliacijas gerai išdėstyti atskiras pinigų rūšis.
[0011] Tai taip pat leidžia ne tik išskirti į šonus išsikiši-mus, bet taip pat lengvai ištraukti dėžutę rankenos pa-galba, kai be rankenos ant pagrindo taip pat yra įtaisy-tas ir užraktas.
[0012] Apatinio•dangčio konstrukcija slenkant sklendei pasi-žymi paprasta ir lengva manipuliacija.
[0013] Portatyvią lagamino dėžutą galima sėkmingai naudoti bankuose ir finansinėse įstaigose.

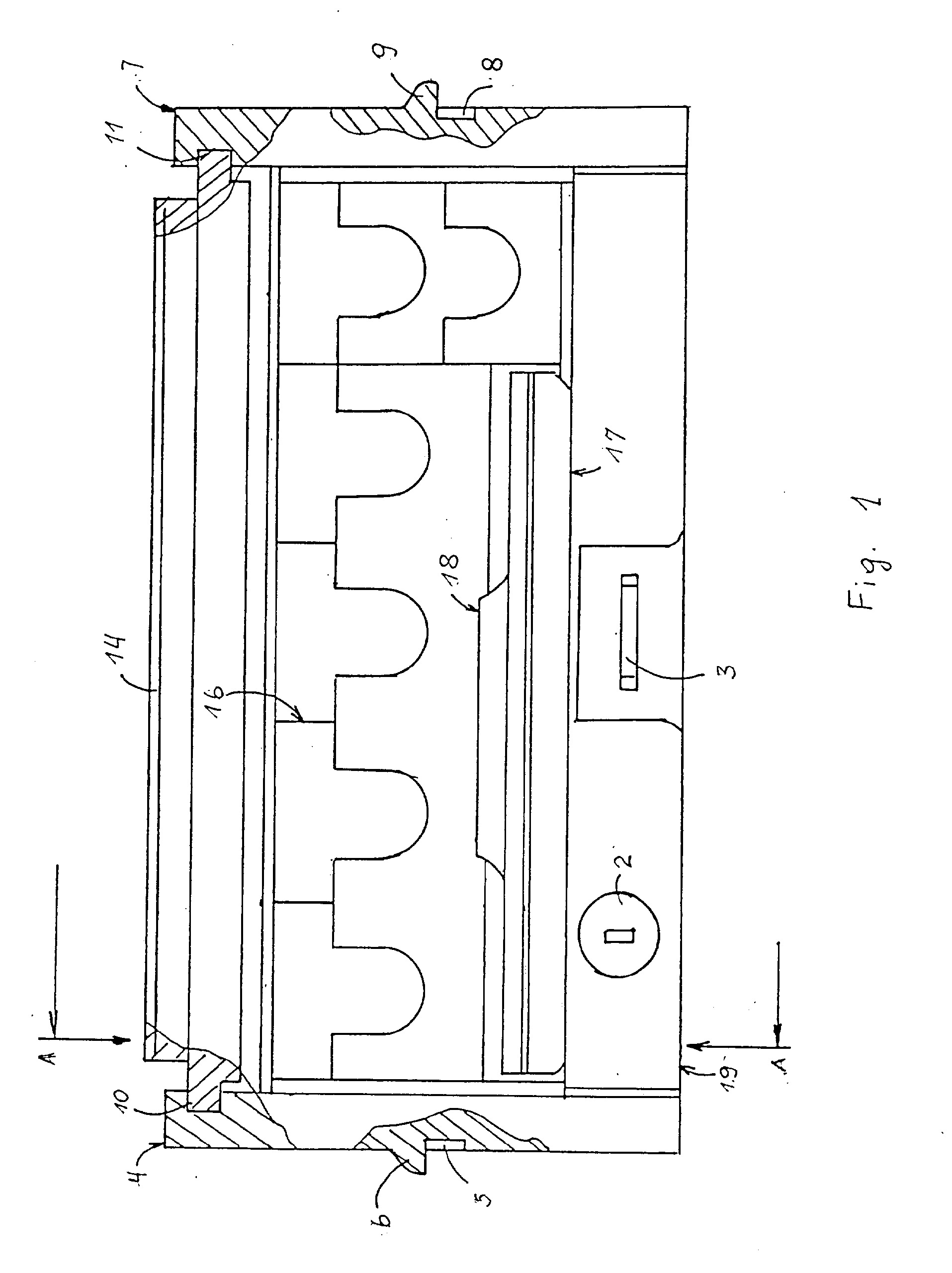

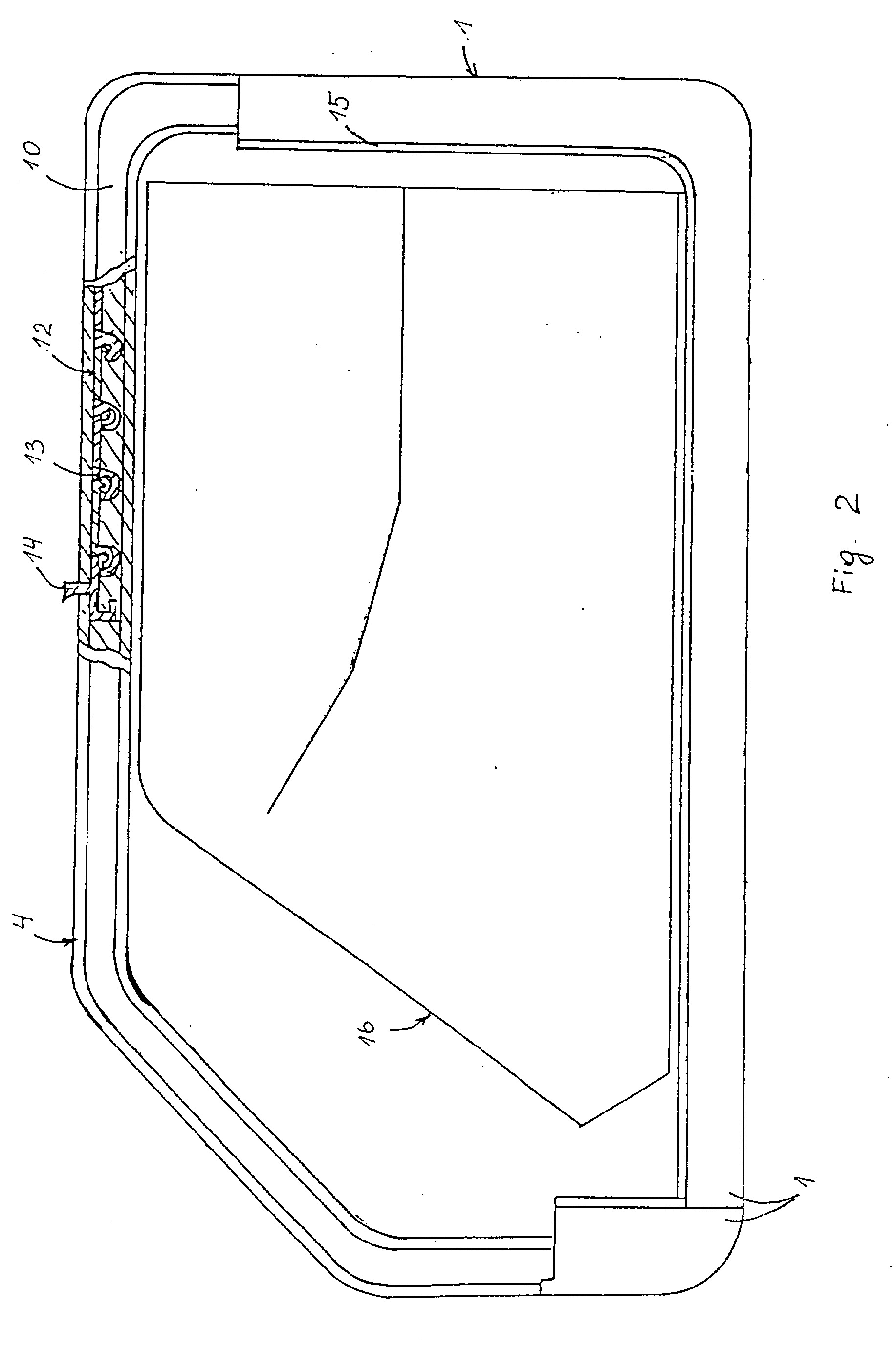

[0014] iš tolesnio detalaus aprašymo pagal pateikiamus brėži-nius ir apimant pateikiamą išradimo apibrėžtį. Fig. 1 pateikiamas vaizdas iš priekio su daliniu ske-rsiniu piūviu, kai portatyvi lagamino dėžutė atvira. Fig. 2 piūvis iš Fig. 1 yra parodytas iš slankiojan-čios sklendės pusės per piūvį A-A.
[0015] Prie pagrindo 1, kurio priekinėje dalyje įtaisytas užraktas 2 ir rankena 3, yra prijungta kairė pusė 4, kurioje išpjauta išpjova 5 ir įtaisytas išsikišimas 6 ir dešinė pusė 7, kurioje išpjauta išpjova 8 ir įtaisy-tas išsikišimas 9. Į išėmas 10 ir 11 kairėje pusėje 4 ir dešinėje pusėje 7 yra įterpta slankiojanti sklendė 12, kuri susideda iš juostų formos sistemos 13 ir valdymo juostos 14. Susidaranti viduje erdvė yra apribota pamušalo 15, ir ten įrengtas rūšiuotuvas 16 su monetų keitikliu 17 ir monetų keitiklio dangčiu 18, šiuo dėžu-tės 19 įrengimas pasibaigia.
[0016] Savaime suprantama, kad aptarto techninio sprendinio įgyvendinimas yra iliustratyvus.
1. Portatyvi lagamino dėžutė skirta laikyti pinigus ir jais manipuliuoti, sudaryta iš pagrindo ir monetų dėtu-vo besiskirianti tuo, kad jos kairė pusė (4) ir dešinė pusė (7) nuimamai sujungtos su dėžutės (19) pagrindu (1), be to,dėžutėje dar įtaisytas pamušalas (15), o mo-netų dėtuvas sudarytas iš rūšiuotuvas (16) ir monetų keitiklio (17) su dangčiu (18), kur tarp kairės (4) ir dešinės (7) pusių yra įtaisyta slankiojanti skendė (12).
2. Portatyvi lagamino dėžutė pagal 1 punktą besiskirianti tuo, kad dėžutės (19) pagrindo (1) priekinėje dalyje yra įtaisyta rankena (3) ir užraktas (2).
3. Portatyvi lagamino dėžutė pagal 1 punktą besiskirianti tuo, kad jos kairė pusė (4) ir dešinė pusė (7) turi išorėje išpjovą (5,8) ir išsikišimą (6,9), skirtus iš-traukti dėžutą (19).
4. Portatyvi lagamino dėžutė pagal 1 punktą besiskirianti tuo, kad slankiojanti sklendė (12) yra sudaryta iš juostų formos sistemos (13) ir valdymo juostos(14), kur kiekviena juosta (13) abiejuose galuose yra susukta ir sudaro su paviršiumi 30° kampą, siekiantį atvirą lanką.
