[LT] Išradimas priskiriamas medicinos technikai, būtent EKG registracijos prietaisams, širdies stimuliacijai ir defibriliacijai per stemplę atlikti.@Zondo pagrindas - lankstus izoliacinis vamzdelis (3), turintis distalinį poliusą (1) ir atskirus metalinius žiedus (2), kurie atskirais izoliuotais laidais sujungti su prijungimo kaladėlės lizdais.
[EN]
[0001] Išradimas priskiriamas medicinos technikos sričiai, o tiksliau - grupei prietais. ų, skirtų EKG užregistruoti bei stimuliuoti ir defibriliuoti širdi, per stemplę.
[0002] Žinomas stemplinis zondas/ kuris susideda iš centrinio vamzdelio su dviem žiedais ir distaliniame gale esančiu fiksatoriumi i- štempiamu radialine kryptimi ( US patentas Nr. 4640298, A61N 1/ 04).
[0003] Šio zondo trūkumas yra tas, kad jis turi tik 2 žiedus ir juo galima atlikti . ik širdies stimuliaciją. Jis netinka nei širdies defibriliacijai atlikti, nei. EKG užrašyti..
[0004] Taip pat žinomas stemplinis defibriliatoriaus elektrodas, skirtas defibriliacijai per stemplę atlikti. Jis turi z :>ndą su elektriniu kabeliu viduje ir zondo gale kontaktinę dalį, sudarytą iš 2 dalių, tarp kurių yra žiedo formos elektrodas izoliuotais laidais prijungiamas prie elektrokardiografo ( SU a. l. Nr. 439292, A61N 1/ 04).
[0005] i
[0006] grubios konstrukcijos nepatogus naudoti, be to, jis turi ribotas funkcines galimybes, nes tinka tik stemplinei " EKG reg- istruoti ir def ibriliuoti per stemplę. Perstemplinei defibriliacijai atlikti reikia pakeisti elektrodą kitu, tai - yra nepatogu ligoniui ir prailgina procedūros laiką.
[0007] /
[0008] Užsibrėžtas tikslas pasiekiamas tuo, kad žinomo elektrodo kontaktinė dalis, turinti izoliuotus išvedimo laidus, sudaryta iš atskirų metalinių žiedų, kurių kontaktinių paviršių plotas sudaro geras sąlygas pratekėti elektros srovei per stemplę, nepažeidžiant Į cs.

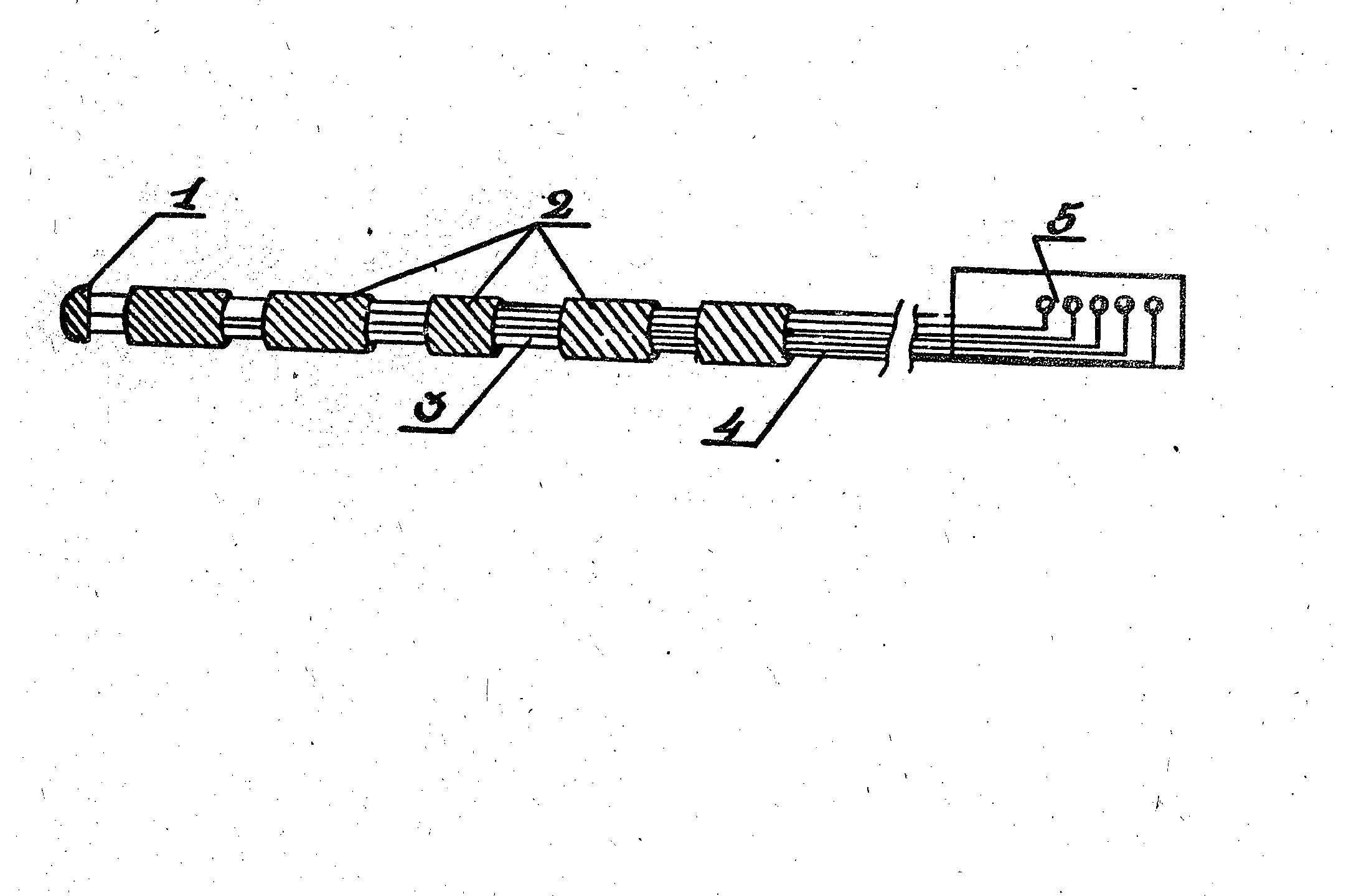

[0009] Zondas sudarytas iš distalinio galo ' 1, atskirų metalinių žiedų 2, ' užmautų ant lankstaus izoliacinio, vamzdelio 3, kurio viduje yr^ izoliuoti laidai 4, kurie jungia metalinių žiedų paviršius • su prijungimo kaladėlės 5 lizdais.
[0010] Zondas naudojamas taip: ligoniui arba tiriamajam asmeniui zondas įvedamas per burną i, stemplę širdies
[0011] lygyje. Įvedus zondą, jo padėčiai stemplėje patikslinti, atskirų žiedų kontaktinius paviršius sujungiame su elektrokardiogjrafo• krūtininių derivacijų laidais. Vienu metu galima užregistruoti keletą monopolinių ir stemplinių EKG derivacijų nuo kontaktinių paviršių atskirų žiedų, esančių įvairiame stemplės ęylyje. Pagal registruojamą stemplinė' s EKG " P"- dantuko • formą ir amplituaę nustatome optimalią atskirų zondo žiedų' padėtį, stemplėje. Optimaliausia žiedų padėtis kairio - prieširdžio lygyje - kai . stemplinėje EKG registruojamas didžiausios amplitudės ir bifazinis " P" dantukas. Tai atitinka 32 - 35 cm gyli, nuo priekinių kandžių.. Be to, iš stemplinės EKG patiksliname širdies ritmo sutrikimo pobūdi,.
[0012] Taisyklingą prieširdžiu plazdėjimą ir siipraventrikulinę paroksizminę tachikardiją šaliname greita prieširdžiu stimuliacija.
[0013] Greitai prieširdžiu stimuliacijai atlikti nustatome optimalią zondo žiedų padėti, ( pagal " P" • dantuką) stemplėje ir dviejų žiedų kontaktinius paviršius sujungiame su stimuliatoriaus laidais.
[0014] Defibriliaciją atliekame širdies skilvelių virpėjimui bei plazdėjimui, o taip pat skilvelinei tachikardijai bei prieširdžiu virpėjimui ir-- netaisyklingam prieširdžiu plazdėjimui bei po neefektyvios greitos . prieširdžiu stimuliacijos pasilikusiam prieširdžiu virpėjimui ar plazdėjimui šalinti.
[0015] Perstemplinei defibriliacijai atlikti visus stemplinio zondo žiedų kontaktinius paviršius, esančius optimaliame stemplės gylyje, per prijungimo kaladėlę sujungiame su defibriliatoriaus indiferentinio elektrodo išvadų.
[0016] Taigi, siūlomo elektrodo dėka, vieną kartą įvedus ji, per burną i, stemplę, galima atlikti j r širdies stimuliaciją, ir defibriliaciją per stemplę, o taip pat ir užregistruoti stuiriplines EKG derivacijas.
Stemplinis zondas, turintis kontaktinę Jali, si izoliuotais laidais, besiskiriantis tuo,kad kontaktinė dalis sudaryta iš atskirų, ant lankstaus izoliuoto vamzdelio užmautų, tarpusavyje nesujungtų metalinių žiedų, kurių bendras kontaktinių paviršių plotas yra toks, kad pratekėj si elektros srovė nesukelia stemplės pažeidimų, o kontaktiniai metalinių žiedų paviršiai izoliuotais laidais sujungti su prijungimo kaladėlės lizdais.
