[LT] Siūlomas dengiantysis vamzdis, kurį sudaro vidinis sluoksnis, apie kurį vyniojamas vienas ar keli armuojantieji sluoksniai. Kiekvienas armuojantysis sluoksnis vyniojamas taip, kad jo kraštai persidengtų. Tokie persidengiantys kraštai gali būti klijuojami vienokiais ar kitokiais klijais, kurie atlimpa, kai dengiamo vamzdyno ar kanalo viduje pučiamas dengiantysis vamzdis, tada persidengiantys sluoksniai gali pasislinkti vienas kito atžvilgiu. Tiek vidinis sluoksnis, tiek ir kiekvienas armuojantysis sluoksnis yra iš dervą sugeriančios medžiagos, o dengiantysis vamzdis impregnuojamas kietėjančia sintetine derva prieš jo pūtimą reikiamoje padėtyje. Derva verčiama kietėti, o sukėtiejusi derva sutvirtinta armuojantįjį sluoksnį ar sluoksnius.
[EN]
[0001] Šis išradimas skirtas dengiantiesiems vamzdžiams, kurie naudojami vamzdynams ir kanalams dengti. Pagal ši, išra-dimą dengiantieji vamzdžiai sukonstruoti taip, kad juos galima naudoti bendros paskirties vamzdžiams bei vamzdynams gaminti ir kanalams dengti.
[0002] Žinomuose vamzdynų ir kanalų dengimo procesuose lankstus dengiantysis vamzdis, pvz., aprašytas Europos pa-tentinėje paraiškoje Nr. 0392026, turintis mažiausiai vieną dervą sugerianti, sluoksnį. Toks dervą sugeriantis sluosknis impregnuojamas kietėjančia sintetine derva, ir impregnuotam, bet dar lanksčiam vamzdžiui, suteikiama vamzdyno ar kanalo paviršiaus forma, naudojant tekančios terpės slėgi,. Slėgiui veikiant, derva verčiama arba savaime sukietėja, ir vamzdyno ar kanalo paviršiuje gaunamas kietas ir standus dengiantysis vamzdis. Tokie procesai vadinami minkštojo dengimo procesais.
[0003] Dengiantįjį vamzdi, galima tiesiog įtraukti į vamzdyną arba kanalą,po to jį išpūsti, naudojant kokios nors te-kančios terpės slėgį.
[0004] Dengimo būdas, kai dengiantįjį vamzdį formuoja iš armuoto polimerinio vamzdžio ir vidinės plastmasinės uždaro rezervuaro formos plėvelės, yra aprašytas tarp-tautinėje paraiškoje PCT/GB 89/01156. Toks vamzdis su rezervuaru įdedamas į vamzdyną ar kanalą. Tarp plėvelės ir vamzdžio yra epoksidinės dervos sluoksnis, kuris, išpūtus uždarą rezervuarą, garantuoja vamzdžio sukibimą su plėvele, sudarančia dangos vidinį paviršių.
[0005] Dengiantįjį vamzdį galima išversti į vamzdyno arba kanalo vidų, šiam tikslui naudojant tekančios terpės slė-gį-
[0006] Toks vamzdžio įdėjimo būdas žinomas iš Japonijos akcep-tuotos paraiškos Nr. 2-155720, kai išverstą dengiantįjį vamzdį įdeda į vamzdyną, veikiant oro ar vandens slė-giui. Išverstas sluoksnis prilimpa prie vamzdyno vidi-nio paviršiaus, o, šildant dangą, derva įsiskverbia į kitus sluoksnius.
[0007] Šis išradimas leidžia naudoti bet kurį iš šių būdų, tačiau jis labiausiai tinkamas tuo atveju, kai dengiantysis vamzdis yra įtraukiamas į vamzdyną ar kanalą. Šį išradimą galima taikyti ir tada, kai dengiantysis vamzdis yra paprasčiausiai pripučiamas laisvoje erd-vėje, tada jis įgyja apvalaus skerspjūvio vamzdžio formą, po to derva kietinama ir gaunamas paruoštas naudoti vamzdis.
[0008] Žinomi dengiantieji vamzdžiai paprastai turi vieną arba kelis pluoštinio veltinio, sugeriančio dervą, sluoksnius, o dengiančiojo vamzdžio išorė gali būti padengta drėgmei nelaidžia plėvele, kuri išlaiko dervą vamzdžio viduje. Ta plėvelė gali būti danga, sutvirtinta su iš-oriniu veltinio sluoksniu.
[0009] Šiuo metu atsiranda poreikis turėti armuotus dengian-čiuosius vamzdžius, kad sudaryta standi danga arba vamzdis būtų tvirtesnis. Šio išradimo tikslas - sukurti tokį armavimą, kuris turėtų vieną arba kelis austos pluoštinės medžiagos sluoksnius, suvyniotus apie dervą sugeriantį sluoksnį arba sluoksnius, be to, šis minė-tasis armuojantysis sluoksnis arba sluoksniai vyniojami perdengiant juos apie vidinį sugeriantį sluoksnį arba sluoksnius, kad, pučiant dengiantįjį vamzdį iki rei-kalingo dydžio, armuojančiojo sluosksnio ar sluoksnių kraštai praslystų vienas kito atžvilgiu, išplėšdami minėtąjį armuojantįjį sluoksnį ar sluoksnius.
[0010] Pageidautina, kad austos pluoštinės medžiagos sluoksnio ar sluoksnių persidengiantys kraštai būtų klijuojami kokia nors klijuojančia medžiaga, panašia i, ter-molydžius klijus, prarandančia savo adheziją, impreg-nuojant dengiantįjį vamzdi, derva arba jį kaitinant.
[0011] Kaip bus matyti toliau, tinkamiausiu atveju armuojantieji sluoksniai gali laikinai turėti vamzdžio for-mą, tačiau jie gali plėstis, netekę adhezijos pūtimo metu.
[0012] Pageidautina, kad būtų du arba trys armuoj antiej i sluoksniai, pagaminti iš sintetinių pluoštų, stiklo pluošto ar panašios medžiagos. Šiuo atveju atitinkami sluoksniai vienas kito atžvilgiu persidengs, pavyz-džiui, 90° kampu, kad dengiančiojo vamzdžio persidengiantys ruožai nesudarytų nereikalingos storos zonos.
[0013] Viename iš išradimo realizacijos variantų tokį vamzdį sudaro vidinis vamzdžio formos pluoštinio veltinio sluoksnis, kurio laisvieji kraštai remiasi vienas į kitą, minėtieji kraštai jungiami vienas su kitu juos susiuvant. Po to apie sugeriantį sluoksnį dedami armuojantieji sluoksniai ir naudojama adhezija ar kita laikino jungimo priemonė, kad pluoštinį sluoksnį iš-laikytų reikiamoje padėtyje. Ir pagaliau armuojančiojo sluoksnio ar sluoksnių išorėje dedama apsauginės me-džiagos plėvelė arba kitas veltinio sluoksnis su iš-orine apsaugine danga.
[0014] Kai dengiantysis vamzdis iš vidaus impregnuojamas sintetine derva, tada adhezija ar kitas sukibimo būdas, taikytas tarp armuoj ančių sluoksnių persidengiančių kraštų, pranyksta, ir kai dengiantysis sluoksnis iš-siplečia iki apvalios formos, pavyzdžiui, išverčiant plėvelės vamzdį dengiančiojo vamzdžio viduje, tai armuojantieji sluoksniai praslysta reikiamu laipsniu ir tuo metu jie impregnuojami sintetine derva, o gautas išpūstas vamzdis per visą savo storį tampa vienalyte dervos ir ją apvelkančių armuoj ančiųjų sluoksnių mase, todėl dervai sukiet. ėjus, gaunama armuo t a vamzdinė konstrukcija .
[0015] Paprastai dengiantysis vamzdis, išmirkius ji,, išpučia-mas ir po to įdedamas i, dengiamo vamzdyno ar kanalo vi-dų.
[0016] Dar viename realizavimo variante vamzdynas ar kanalas yra šiek tiek trumpesnis nei vamzdis, todėl vamzdžio galai issikiša iš vamzdyne ar kanalo, o ant tų galų yra dedami formavimo įrenginiai, kad, dervai sukretėjus, standūs dengiantieji galai sueitų kūgiu, dėl to ant minėtųjų galų galima uždėti flangines movas, kurios ga-lėtų formuoti komponentus, pagamintus iš analogiškos sintetinės dervos tam, kad tokie flanšiniai sujungimai galėtų sukibti su standaus dengiančiojo vamzdžio galais, sudarydami standaus dengiančiojo vamzdžio sujun-gimo priemonę su kita flanšine mova arba panašiu vamz-džiu .

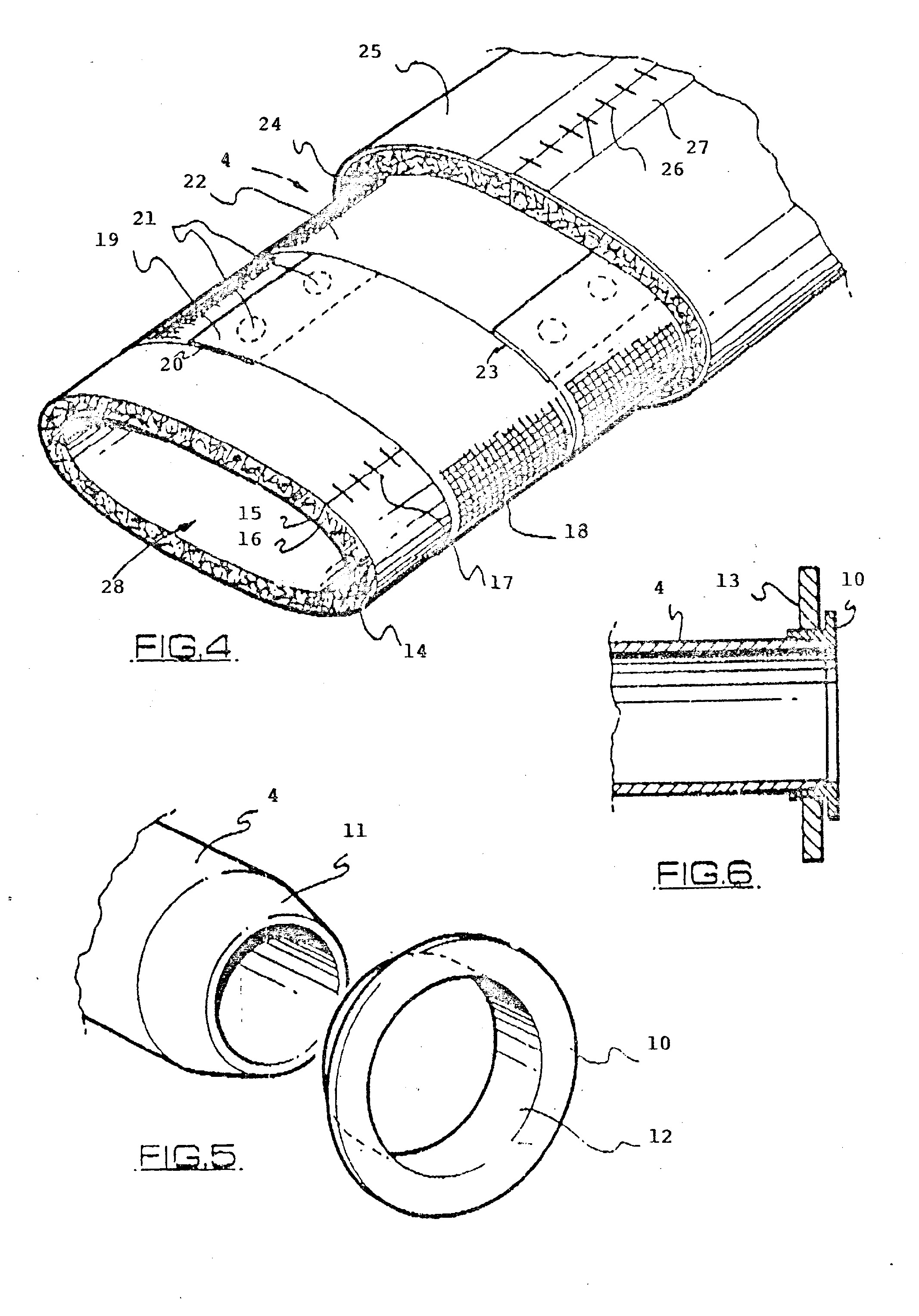

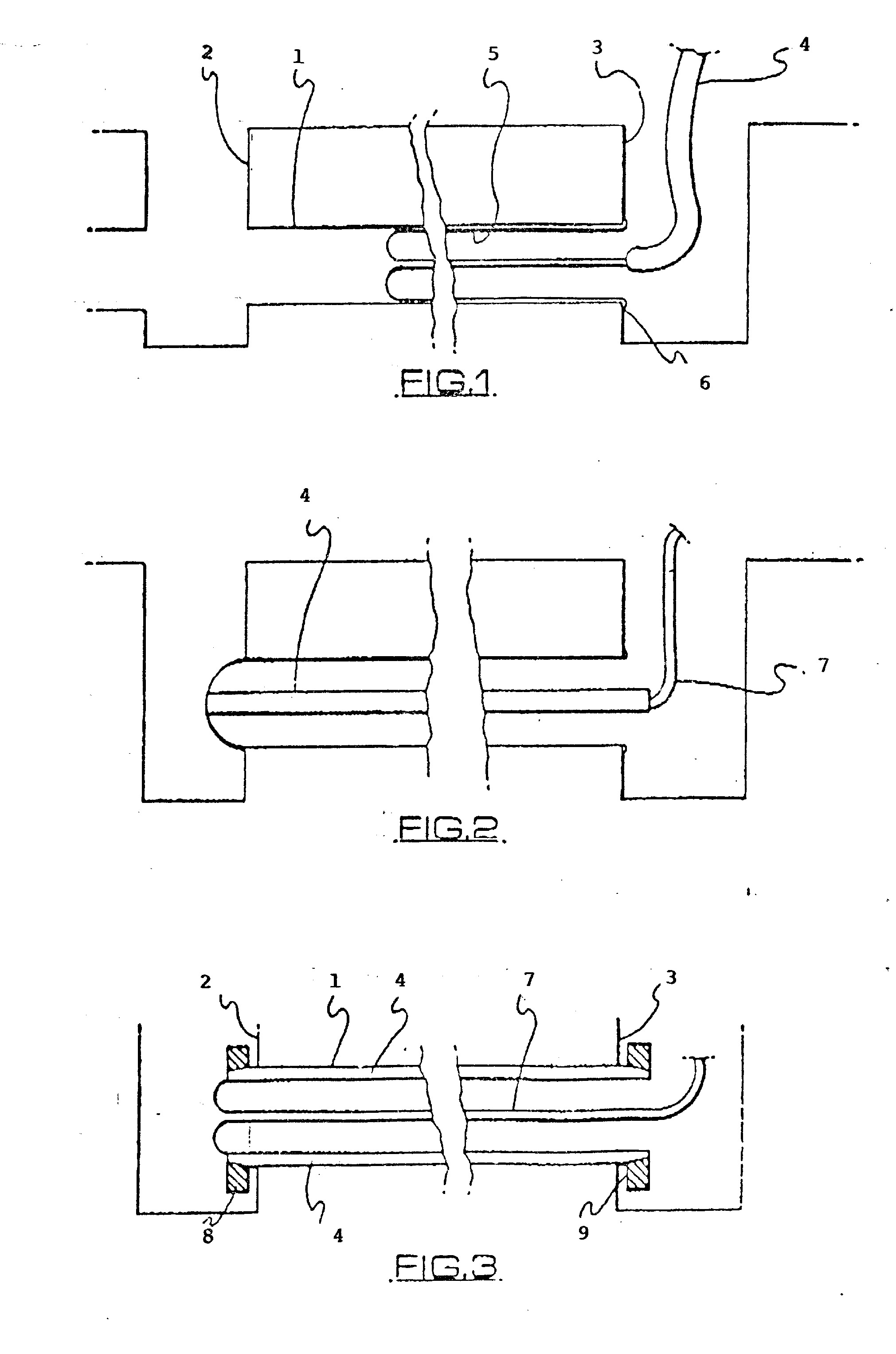

[0017] Išradimo realizavimo variantas aiškinamas brėžiniais, kuriuose: Fig. lr Fig. 2 ir Fig. 3 schemiškai iliustruojamas požeminio kanalizacijos vamzdžio dengimo procesas; Fig. 4 parodytas dengiančiojo vamzdžio, naudojamo pro-cese pagal Fig. i ir pagaminto pagal išradimo realizacijos variantą, pjūvio perspektyvinis vaizdas; Fig. b parodytas dengiančiojo vamzdžio galo ir flanšo, montuojamo ant vamzdžio, scheminis vaizdas; Fig. 6 parodytas dengiančiojo vamzdžio galo ir flanšo, sujungtų išvien naudojant plieninį flanšą, vertika-liosios padėties pjūvio vaizdas. • Fig. 1-3 pavaizduotas dengiamas požeminis kanalizacijos vamzdis 1, nutiestas tarp dviejų kanalizacijos šulinių 2 ir 3. Kanalizacijos vamzdis 1 dengiamas dengiamuoju vamzdžiu 4, įtraukiamu vamzdžio 1 vidun, tai schematiš-kai pavaizduota Fig. 1, naudojant pirminį dengiantį lankstų plastikinį vamzdį 5 reikiamoje padėtyje 6 pri-tvirtintą kanalizacijos vamzdžio dešinėje pusėje ir po to išverčiamą kokia nors tekančia terpe, pvz., vandeniu arba oru, tiekiamu į kanalizacijos vamzdį 1 tam, kad dengiantįjį vamzdį 4 įtrauktų į Fig. 2 pavaizduotą padėtį.
[0018] Kai vamzdis 4 yra padėtyje, pavaizduotoje Fig. 2, vamz-džio 4 vidun išverčiamas antrasis lankstus plastikinis vamzdis 7, sujungtas su vamzdžio 4 galu, po to vamzdis 4 pučimas tol, kol pasiekia kanalizacijos vamzdžio 1 paviršių. Vamzdis 4 pagamintas iš- medžiagos, sugerian-čios kietėjančią sintetinę dervą, ši medžiaga iš tiesų impregnuojama sintetine derva. Kai vamzdis yra Fig. 3 pavaizduotoje padėtyje, sintetinė derva verčiama arba savaime sukietėja, o, dervai sukietėjus, gauta danga 4 tampa kietu dengiančiuoju vamzdžiu, dengiančiu kanalizacijos vamzdžio paviršių.
[0019] Antrojo vamzdžio 7 išvertimas į vamzdį 4 taip pat atliekamas kokia nors tekančia terpe, pvz., vandeniu arba oru, tiekiamu slegiant.
[0020] Kol dengiantysis vamzdis 4 kietėja, jo galams, įsiki-šantiems į kanalizacijos šulinius 2 ir 3, suteikiama kūginė forma formuojančiais įrenginiais 8 ir 9, kuriais gali būti metaliniai žiedai.
[0021] Suformuotas standus vamzdžio 4 galas pavaizduotas Fig. 5, šalia jo parodytas flanšas 10, kuri galima užmauti ant standaus vamzdžio 4 kūginio galo 11. Flanšinio žiedo 10 vidini, paviršių 12 taip pat galima padaryti kūgini, kaip tai parodyta Fig. 6, todėl flanšą galima patikimai pritvirtinti ant kūginio galo 11. Tvirtinama kokiais nors klijais arba vamzdis 4 tiesiog sukabinamas su flanšu 10. Šiuo atvedu pageidautina, kad flanšas 10 būtų pagamintas iš tokios pačios sintetinės dervos. Kaip matyti Fig. 6, flanšas 12 sukabintas su standžių vamzdžiu 4, o apie flanšą sumontuotas jungiamasis žie-das arba plokštelė 13, tinkamiausiu atveju - plieninė. Taip gauta šio vamzdžio galo jungimo su kito vamzdžio galu ar atitinkama mova priemonė.
[0022] Dengiančiojo vamzdžio 4 konstrukcija pavaizduota Fig. 4, kur matyti, kad ji, sudaro vidinis vamzdis 14, padarytas iš medžiagos, kuriai suteikta vamzdžio forma, o kraštai 15 ir 16 suglausti ir sujungti dygsniais 17.
[0023] Apie vamzdi, 14 yra armuojantvsis vamzdis 18, gautas austą armuojančią medžiagą vvniojant apie vidini vamzdi 14 iki kraštų 19 ir 20 persidengimo. Pageidautina, kad vamzdis 18 būtų iš pluoštinės medžiagos, pagamintos iš sintetinių pluoštų ar stiklo audinio, kad gautas standus vamzdis 4 būtu reikiamo tvirtumo. Persidengimo vie-tose kraštai 19 ir 20 gali būti laikinai sujungti, kaip parodyta pozicine žyme 21. Jie gali būti sujungti, pavyzdžiui, termolydžiais klijais ar kita priemone, ku-ri nustotų veikusi, impregnavus vamzdį sintetine derva.
[0024] Ant vamzdžio 18 paviršiaus dedamas dar vienas armuojantysis vamzdis 22, identiškas vamzdžiui 18, išskyrus tai, kad perdengimo zona 2 3 perstumta kampu perdengimo 19, 20 atžvilgiu.
[0025] Ir pabaigoje ant vamzdžio 22 dedamas išorinis vel-tininis vamzdis 24, analogiškas vamzdžiui 14, išskyrus tai, kad jis turi išorinę apsauginę dangą 25. Ten, kur kraštams jungti naudojamas siuvimas 26, ant jo dedama juosta 27, dengianti dygsnius ir neleidžianti nutekėti dervai.
[0026] Kad vamzdis 4 būtų impregnuotas derva, ji pilama vamz-džio vidun, kaip parodyta rodykle 28, po to vamzdis spaudžiamas ritinėliais, kad dervos visi sluoksniai 14, 18, 22, 24 tolygiai pasiskirstytų. Dervai geriantis šiuos sluoksnius, klijavimo ruožai 21 išsiskiria, todėl vamzdžiai 18 ir 22 gali lengvai plėstis veikiami slė-gio, kai vamzdis 4 pučiamas Fig. 3 pavaizduotomis są-lygomis .
[0027] Anksčiau buvo minėta, kad tvirtumui padidinti armuojantieji vamzdžiai 18 ir 22 yra pagaminti iš austos medžiagos, tačiau jie gali būti gaminami ir iš kitų tekstilės medžiagų.
[0028] Persidengiančius sluoksnius pageidautina išdėstyti taip, kad persidengimas dar išliktų vamzdžiui ple-čiantis. Tai, kad persidengiantys sluoksniai nesujung-ti, neturi poveikio dangos galutiniam tvirtumui, ka-dangi armuoj antiej i sluoksniai surakinami kietoje su-kietėjusioje dervoje.
1. Dengiantysis vamzdis, turintis vidini, sugerianti, sluoksnį ar sluoksnius, besiskiriantis tuo, kad taip pat turi vieną ar kelis austos pluoštinės medžiagos sluoksnius, armavimui gauti suvyniotus apie vidini, dervą sugerianti, sluoksni, ar sluoksnius, minė-tasis armuojantysis sluoksnis arba sluoksniai suvynioti apie vidini, dervą sugerianti, sluoksni, ar sluoksnius persidengiant, kad pučiant dengianti, j i, vamzdi, iki reikiamo dydžio, armuojančiojo sluoksnio ar sluoksnių persidengiantys kraštai praslystų vienas kito atžvilgiu.
2. Dengiantysis vamzdis pagal 1 punktą, besiskiriantis tuo, kad austos pluoštinės medžiagos sluoksnio ar sluoksnių persidengiantys kraštai sukli-juoti klijuojančia medžiaga, panašia i, termolydžius klijus ir prarandančia savo adheziją, dengiantįjį vamzdi, impregnavus derva arba ji, pakaitinus.
3. Dengiantysis vamzdis pagal 1 arba 2 punktą, besiskiriantis tuo, kad ji, sudaro du ar trys minėtieji armuotieji sluoksniai, o atitinkamų sluoksnių persidengimo padėtys perstumtos maždaug 90° kampu viena kitos atžvilgiu.
4. Dengiantysis vamzdis pagal bet kurį 1-3 punktą, besiskiriantis tuo, kad turi vieninteli, juostos pavidalo vidini, pluoštinio veltinio sluoksnį, kuriam suteikta vamzdžio forma, juostos laisvieji kraš-tai sujungti vienas su kitu siūle, einančia per kraštų sujungimą.
5. Dengiantysis vamzdis pagal bet kurį 1-4 punktą, besiskiriantis tuo, kad armuojančiojo sluoksnio ar sluoksnių išorėje yra nelaidi plėvelė arba veltinio sluoksnis su išorine nelaidžia danga.
6. Dengiantysis vamzdis pagal bet kurį 1-5 punktą, besiskiriantis tuo, kad dervą sugeriantis sluoksnis ar sluoksniai ir kiekvienas armuojantysis sluoksnis impregnuotas sintetine derva.
7. Vamzdyno arba kanalo dengimo būdas, besiskiriantis tuo, kad naudoja dengiantįjį vamzdi, pagal 6 punktą, kurį prie vamzdyno ar kanalo paviršiaus spaudžia dėl tekančios terpės slėgio, o derva savaime ar verčiama kietėja, todėl dengiantysis vamzdis ir derva sudaro kietą, standų dengiantįjį vamzdį.
8. Būdas pagal 7 punktą, besiskiriantis tuo, kad vamzdynas ar kanalas yra šiek tiek trumpesnis už vamzdį, dėl to vamzdžio galai išlenda iš vamzdyno ar kanalo, o ant tokių galų deda formuojančiuosius įtai-sus, kurie, kietėjant minėtajai dervai, standaus den-giančiojo vamzdžio galus suformuoja kaip kūginį pa-viršių, todėl ant minėtųjų galų gali būti uždėtos flan-šinės movos.
9. Būdas pagal 8 punktą, besiskiriantis tuo, kad minėtąsias flanšines movas formuoja iš sinte-tinės dervos, analogiškos dengiančiojo vamzdžio dervai, kad flanšinės movos galėtų būti suklijuotos su dengian-čiojo vamzdžio galais, ir kad būtų gauta jungimo prie-monė, galinti jungti su kita mova ar panašiu vamzdžiu.
