[LT] Įpakavimo medžiaga skirta skysčiui nelaidžių, turinčių geras deguonies neskvarbumo charakteristikas, gaunamas išlankstant, terminio formavimo arba kitu medžiagos formavimo mechaniniu būdu, konteinerių formavimui.@Įpakavimo medžiaga (10) susideda iš karkasinio sluoksnio (11) ir barjerinio sluoksnio (12), kuris stipriai sutvirtintas su karkasiniu sluoksniu. karkasinis sluoksnis (11) sudarytas iš plastiko mišinio, geriausiai susidedančio iš poliolefino ir užpildo, kurie sudaro 50-80 % visos mišinio masės, o barjerinis sluoksnis (12) susideda iš plastikinės medžiagos tokio paties tipo, kaip ir karkasinio sluoksnio (11) plastiko, geriausiai poliolefino ir kito nepaminėto tipo plastiko mišinio.@Minėto kito tipo barjerinio sluoksnio plastikas gali būti etilenvinilo alkoholio kopolimeras, poliamidas arba panašaus, turintis gerų deguonies neskvarbumo savybių, plastikas, geriausiai etilenvinilo alkoholio kopolimeras, kurio kiekis visoje barjerinio sluoksnio masėje sudaro 40 % ir daugiau.
[EN]
[0001] Šis išradimas yra apie lanksčią lapo arba juostos formos įpakavimo medžiagą, skirtą skysčiui nelaidžių stabilios formos konteinerių gamybai su geromis deguonies neskvarbumo savybėmis, gaunamomis išlankstant, terminiu formavimu ar kitais medžiagos formavimui taikomais mechaninio apdirbimo būdais, be to, ši medžiaga turi kietumą suteikiantį karkasinį sluoksnį, kuris susideda iš plastmasės ir užpildo mišinio, taip pat barjerinį sluoksnį, kuris gerai pritvirtintas prie vienos karkasinio sluoksnio pusės.
[0002] Taip pat šiame išradime kalbama apie įpakavimo medžia-gos naudojimą, gaminant stabilios formos skysčiui ne-laidžius konteinerius, su geromis deguonies neskvarbumo savybėmis, kurios gaunamos lankstant, terminiu formavimu arba kitais mechaninio apdirbimo būdais, taikomais medžiagai formuoti.
[0003] Aprašyto tipo įpakavimo medžiaga žinoma, pavyzdžiui, iš Europos paraiškos Nr. 353991. Panaši įpakavimo medžiaga taip pat aprašyta Europos paraiškoje Nr. 353496.
[0004] Žinoma iš paraiškos EP-A-0 Nr. 353991 įpakavimo medžia-ga turi kietumą suteikiantį karkasinį sluoksnį, kuris susideda arba iš homopolimero propileno, turinčio lydimosi rodiklį žemiau 10 pagal ASTM (2,16 kg, 230°C) ir užpildo, sudarančio 50-80 % nuo bendros mišinio masės, arba etilenpropileno kopolimero, turinčio lydimosi rodiklį tarp 0,5 ir 5 pagal ASTM (2,16 kg, 230°C) , ir užpildo, sudarančio 50-80 % nuo visos mišinio masės, ir taip pat gerų priešdujinių savybių medžiagos sluoksnį, gerai pritvirtintą prie vienos karkasinio sluoksnio pusės.
[0005] Kaip tokio neskvarbaus dujoms sluoksnio pavyzdys nuro-domas aliuminio folijos sluoksnis, kuris prie karkasinio sluoksnio pritvirtintas atitinkamo tipo susle-giančiu sluoksniu.
[0006] Kadangi aliuminio folija yra labai brangi medžiaga, iškyla problema dėl didėjančios įpakavimo medžiagos gamybos kainos. Be to, aliuminio folija labai jautri tempimui, naudojant praktikoje yra visiškai neelastinė ir todėl greitai plyšta, kai medžiaga stipriai įtem-piama, lankstant ir formuojant iš medžiagos konteinerius . Taip pat atsižvelgiant į reikalavimus aliuminio folija, kuri naudojama konteineriuose iš įpakavimo me-džiagos, taikomuose maisto produktams laikyti, turi būti padengtos nors vienu išoriniu apsauginiu sluoksniu, kuris pašalina tiesioginį kontaktą tarp aliuminio folijos ir konteinerio turinio, tačiau papildomai di-dina medžiagos pagaminimo kaštus ir tuo pačiu daro me-džiagos sandarą sudėtingesnę.
[0007] Kita žinoma aprašyto tipo įpakavimo medžiaga turi su-teikiantį kietumą karkasinį sluoksnį, taip pat sudarytą arba iš propileninio homopolimero, turinčio lydimosi rodiklį žemiau 10 pagal A5TM (2,16 kg, 230°C) ir užpildo, sudarančio 50-80 % kiekio bendros mišinio masės arba etilenpropileno kopolimero, turinčio lydimosi rodiklį tarp 0,5 ir 5 pagal ASTM (2,16 kg, 230°C) ir užpildo, kurio kiekis sudaro 50-80 % bendros mišinio masės, o taip pat turi tolygų barjerinį sluoks-nį dujoms iš etilenvinilo alkoholio kopolimero (EVOH), pritvirtintą prie vienos karkasinio sluoksnio pusės. Kadangi barjerinio sluoksnio skvarbumas deguoniui iš esmės priklauso nuo drėgmės kiekio barjeriniame sluoksnyje ir didėja drėgmei didėjant, todėl esama įpakavimo medžiaga turi išorinį sluoksnį iš plastmasės, pritvir-tintą prie barjerinio sluoksnio ir užtikrinanti apsaugą nuo drėgmės poveikio esančiam apačioje barjeriniam sluoksniui. Karkasinis sluoksnis taip pat turi išorinį sluoksnį iš plastmasės, pageidautina tos pačios rūšies kaip ir plastmasė pirmame minėtame išoriniame plast-inas iniamme sluoksnyje.
[0008] Ši žinoma įpakavimo medžiaga turi privalumą, lyginant su aprašyta žinoma įpakavimo medžiaga, kurioje vietoje brangiai kainuojančios aliuminio folijos, jautrios tempimui, naudojamas palyginti pigus etilenvinilo alkoholio kopolimeras kaip barjerinio sluoksnio medžiaga, tačiau lyginant su aprašyta įpakavimo medžiaga, turi sudėtingesnę medžiagos sandarą. Medžiagos sandara papildomai yra sudėtingesnė dėl to, kad barjeriniu sluoksniu iš etilenvinilo alkoholio kopolimero negalima dengti tiesiogiai dviejų aplinkinių sluoksnių (karkasinio ir apsaugančio nuo drėgmės išorinio plastikinio sluoksnių), kadangi jis reikalauja kelių tarpinių ri-šančių sluoksnių tam, kad užtikrintų įpakavimo me-džiagai reikalaujamą sukibimą tarp atskirų medžiagos sluoksnių.
[0009] Tokiu būdu esamo išradimo tikslas yra suteikimas įpa-kavimo medžiagos tipui, aprašytam įžanginėje dalyje, savybių, kurios pašalina problemas, būdingas žinomoms įpakavimo medžiagoms.
[0010] Išradime šie ir kiti tikslai pasiekiami tuo, kad įpa-kavimo medžiaga įgauna barjerinį sluoksnį, susidedantį iš tokio paties kaip ir karkasinio plastiko ir kito tipo plastiko mišinio.
[0011] Kadangi barjeriniame sluoksnyje yra tokio paties plastiko kaip ir karkasiniame sluoksnyje, šiuos du sluoksnius galima labai tvirtai tarpusavyje sukabinti, ne-taikant atskiro tarpinio rišančiojo ar suvirinančiojo sluoksnio, kaip tai daroma tam tikromis technologi-jomis. Be to, lyginant su žinomomis įpakavimo medžia-gomis, pasiekiamas privalumas, kadangi įpakavimo me-džiaga pagal išradimą yra vienalytė, t.y. visuose me-džiagos sluoksniuose esama to paties tipo plastiko, o tai leidžia medžiagą naudoti pakartotinai, ir tai ypatingai gerai medžiagų gamyboje. Kadangi medžiagą galima naudoti pakartotinai, ši įpakavimo medžiaga yra taip pat labai vertinga ekologiškai.
[0012] Konkrečiai realizuojant išradimą barjerinis sluoksnis susideda iš 40-80 % etilenvinilo alkoholio kopolimero masės ir 60-20 % propileninio homopolimero ar aprašyto tipo etilenpropileno kopolimero masės, o karkasinis sluoksnis susideda iš tokio paties propileninio homopolimero ir užpildo, sudarančio 50-80 % masės kiekio arba tokio paties etilenpropileno kopolimero ir už-pildo, sudarančio 50-80 % masės, kiekio. Tinkamiausias etilenvinilo alkoholio kopolimero kiekis barjeriniame sluoksnyje turi sudaryti maždaug 50 %, tai suteikia barjeriniam sluoksniui beveik tokią pačią neskvarbumo deguoniui klasę, kaip ir aliuminio folija, be to, yra naudojamas minimalus etilenvinilo alkoholio kopolimero kiekis. Apie tai bus paaiškinta.
[0013] Kiti praktiniai ir naudingi išradimo privalumai turi papildomų teigiamų savybių.

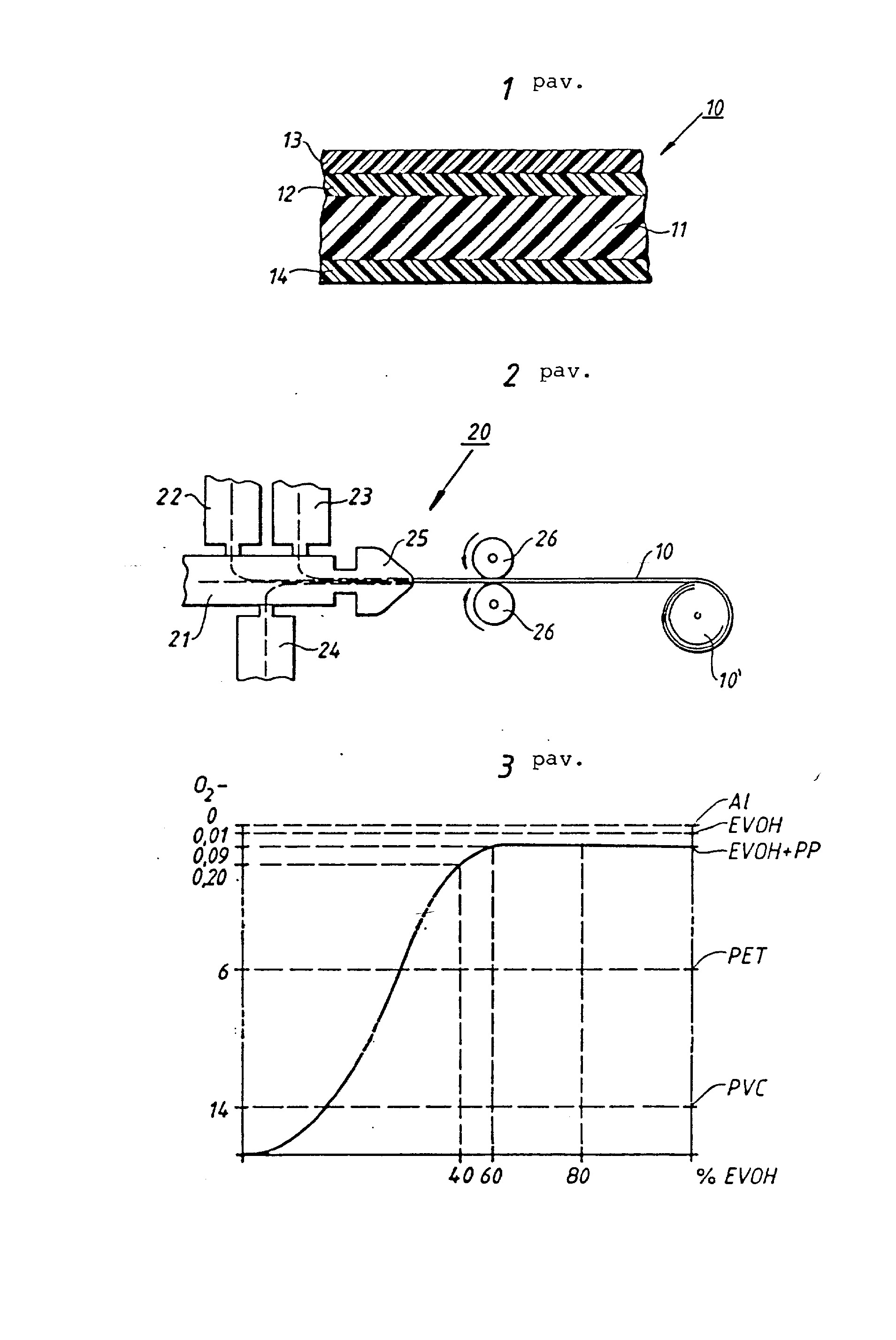

[0014] Dabar išradimas bus aprašytas ir išaiškintas smulkiau, naudojantis pridėtais brėžiniais, kuriuose: 1 pav. konkrečiai realizuojant išradimą parodomas scheminis įpakavimo medžiagos pjūvio vaizdas, 2 pav. schemiškai aiškina įpakavimo medžiagos, pa-vaizduotos 1 pav., gaminimą, ir 3 pav. - grafikas, kuriame schemiškai rodoma, kaip kinta deguonies skvarbumas (Q2 skvarb.) per barjerinį sluoksnį priklausomai nuo etilenvinilo alkoholio kopolimero kiekio barjeriniame sluoksnyje.
[0015] Įpakavimo medžiaga, kuri pagal išradimą gali būti lapo arba juostos formos 1 pav., paprastai žymima 10 pozicija. Medžiagoje 10 kietumui suteikti yra karkasinis sluoksnis 11, kuris susideda iš plastiko ir užpildo mišinio, taip pat barjerinis sluoksnis 12, susidedantis iš to paties kaip ir karkasinis sluoksnis 11 plastiko tipo ir kito tipo plastiko mišinio, gerai sukabinto su karkasiniu sluoksniu 11.
[0016] Barjerinis sluoksnis 12, kuris jungiamas su karkasiniu sluoksniu 11, sulydant vieno minėto tipo plastiko pa-viršius atitinkamuose sluoksniuose, gali turėti išorini sluoksnį 13, iš minėto vieno tipo plastiko. Karkasinis sluoksnis 11 gali turėti išorini, sluoksni, 14, susi-dedanti iš to paties, kaip ir pirmasis išorinis sluoksnis 13, plastiko. Geriausiai, kai abu išoriniai sluoksniai 13 ir 14 taip pat sukabinti su atitinkamais gre-timais sluoksniais, sulydant minėto vieno tipo plastiko paviršių taip, kad būtų užtikrintas geras ryšys tarp visų medžiagos sluoksnių, kurie sudaro medžiagos 10 dalį.
[0017] Tinkamiausias karkasinio sluoksnio 11 plastikas yra poliolefininis plastikas, pavyzdžiui, polietilenas, polipropilenas ir t.t., bet geriausiai, kai jis susideda iš propileninio homopropileno, kurio lydymosi rodiklis žemiau 10 pagal ASTM (2,16 kg, 230°C) , arba iš etilenpropileno kopolimero, kurio lydimosi rodiklis tarp 0,5 ir 5 pagal ASTM (2,16 kg, 230 °C) . Iš šių dviejų poliofilininių plastikų daugiau tinka kopolimeras eti-lenpropilenas su nurodytu lydymosi rodikliu, kadangi jis išsaugo savo ypatingai sustandinančias savybes ir mechanini, kietumą, esant net žemoms temperatūroms, pa-vyzdžiui, 8°C ir žemesnėms.
[0018] Karkasinio sluoksnio 11 užpildas gali būti bet kuri iš šių žinomų medžiagų, pavyzdžiui, granuliuota arba dribsniška kreida, talkas, žėrutis, molis ir 1.1. Ta-čiau geriausias užpildas yra kreida. Karkasinio sluoksnio užpildo kiekis sudaro 50-80 % bendros karkasinio sluoksnio masės, o geriausia, kai sudaro apie 65 % ma-sės .
[0019] Kaip pažymėta, barjerinis sluoksnis susideda iš vieno tipo, tokio kaip ir karkasinio sluoksnio plastiko ir kito tipo plastiko mišinio. Tokiu būdu tinkamiausias vienodo tipo plastikas yra poliofelininis, pavyzdžiui, polietilenas, polipropilenas ir t.t., bet geriausias plastikas yra polipropilenas. Tinkamiausias polipropileninis plastikas yra homopolimeras, turintis lydimosi rodiklį žemiau 10 pagal ASTM (2,16 kg, 230°C), arba etilenpropileno kopolimeras, kurio lydimosi rodiklis - tarp 0,5 ir 5 pagal ASTM (2,16 kg, 230°C) . Tačiau, kaip buvo nurodyta, dėl tos pačios priežasties labiau tinkamas etilenpropileno kopolimeras, kurio lydimosi rodiklis yra nurodytame intervale. Kitas plastikinis barjerinio sluoksnio 12 komponentas gali būti, pavyz-džiui, etilenvinilo alkoholio kopolimeras (EVOH), poli-vinilidenchloridas (PVDC), poliamidas (PA) arba panašus polimeras, turintis gerų priešdujinių savybių, bet labiau tinkamas etilenvinilo alkoholio kopolimeras (EVOH). Šio antrojo plastikinio kamponento kiekis barjeriniame sluoksnyje 12 gali keistis plačiame intervale, bet dažniausiai jis sudaro 40-80 % barjerinio sluoksnio masės. Buvo įrodyta praktikoje, kad barjerinis sluoksnis, susidedantis iš maždaug 40 % masės etilenvinilo alkoholio kopolimero (EVOH) ir 60 % masės etilenpropileno kopolimero, kurio lydimosi temperatū-ra - 5-10 pagal ASTM ribose, kartu su karkasiniu sluoksniu 11, susidedančio iš tokio paties etilenpropileno kopolimero ir 50-80 % užpildo masės mišinio, lengvai suteikia įpakavimo medžiagai panašių kaip ir aliuminio folijos deguonies neskvarbumo savybių. Tai bus pa-aiškinta smulkiau, ypatingai pasitelkiant 3 pav..
[0020] Tinkamiausia, kai du išoriniai sluoksniai 13 ir 14 taip pat susideda iš poliolefinilinio plastiko, pavyzdžiui, polietileno, polipropileno, geriausiai iš polipropi-leninio plastiko, kuris gali būti arba polipropileninis homopolimeras, kurio lydymosi rodiklis žemiau 10 pagal ASTM (2,16 kg, 230°C) , arba etilenpropileno kopolimeras, kurio lydimosi rodiklis yra tarp 0,5 ir 5 pagal ASTM (2,16 kg, 230°C) . Dėl aukščiau nurodytų priežasčių tinkamiausia, kad du išoriniai sluoksniai būtų sudaryti iš etilenpropileno kopolimero, turinčio lydimosi rodik-li, nurodytose ribose.
[0021] Kaip pavaizduota 1 pav., dalį medžiagos 10 sudarantys sluoksniai yra skirtingo storio, be to, karkasinio sluoksnio 11 storis gali būti tarp 150 ir 140 Įim, barjerinio sluoksnio 12 - nuo 5 iki 50 Įim, o du išoriniai sluoksniai 13 ir 14 gali būti tarp 5 ir 50 Įim storio. Jeigu iš medžiagos 10 būtina termiškai formuoti konteineri, arba kitu mechaniniu būdu, tai optimalus karkasinio sluoksnio 11 storis bus viršutinėje nurodyto storio intervalo dalyje, o tuo atveju, kai konteineri reikia pagaminti iš medžiagos klosčių sudarymo būdu, tada storis turėtų atitikti apatinę šio intervalo dali,. 3 pav. parodomas grafikas, kuris schemiškai paaiškina, kaip kinta deguonies skvarbumas per barjerini, sluoks-nį 12 priklausomai nuo etilenvinilo alkoholio kopolimero kiekio barjeriniame sluoksnyje.
[0022] Grafiko vertikalioje ašyje atidėtas deguonies skvarbumas (skvarb. Q2) , o horizontalioje ašyje - etilenvinilo alkoholio spirito kopolimero (EVOH) kiekis barjeriniame sluoksnyje. Dešinėje vertikalioje ašyje parodytas įvairių žinomų medžiagų deguoniui sulaikyti, įskaitant aliuminio foliją (AI), etilenvinilo alkoholio kopolimerą
[0023] (EVOH), polietilentereftalatą (PET) ir polivinilchlori-dą (PVC), santykinis deguonies skvarbumas. Iš šių ži-nomų barjerinio sluoksnio medžiagų aliuminio folijos skvarbumas deguoniui, kuris grafike parodytas lygus 0, yra mažiausias. Kopolimeras EVOH atitinkamai deguonies skvaztinkamai turi deguonies skvarbumą apie 6 (PET) ir 14 (PVC).
[0024] Barjerinio sluoksnio skvarbumas deguoniui pagal išra-dimą kinta apagal S - pavidalo kreivę nuo reikšmės daugiau negu 14 (esant etilenvinilo alkoholio kopolimero kiekiui 0 %) iki reikšmės maždaug 0,09 (esant etilenvinilo alkoholio kopolimero kiekiui apie 40 %) , kuris didėjant EVOH kiekiui, aukščiau šio dydžio prak-tiškai šitame lygyje, t. y. apie 0,9 nekinta.
[0025] Norint pagal išradimą pasiekti kiek galima mažiausią deguonies skvarbumą medžiagoje, reikia, kad apie 50 % barjerinio sluoksnio masės sudarytų etilenvinilo alkoholio spirito kopolimero kiekis, esant kuriam barjerinis sluoksnis turi geriausių galimų deguonies neskvarbumo savybių, esant minimaliam galimo kopolimero EVOH kiekio. Tačiau tinkamos deguonies neskvarbumo sa-vybės jau pasiekiamos, esant kopolimero EVOH kiekiui apie 40 % masės, kuri sudaro geresnę kliūti, deguoniui negu polietilentereftalato (PET) skvarbumas. Todėl praktikoje etilenvinilo alkoholio kopolimero (EVOH) kiekis turėtų sudaryti maždaug 40-80 % masės, o geriausiai - apie 50 % masės.
[0026] Medžiagą 10 pagal išradimą galima gauti ekstruzijuojant visus sudarančius dali, šios medžiagos sluoksnius, bet ją gaminti, ekstruzijuoj ant ir kartu naudojant įren-ginį, kuris schematiškai vaizduojamas 2 pav.
[0027] Įrenginys, paprastai žymimas pozicija 20, turi 4 eks-truderius, pažymėtus pozicijomis 21, 22, 23 in 24 ir sujungtus kartu su antgalio bendra galvute 25, taip pat cilindrini, arba ritinėlinį įtaisą, kuris įtaisytas prieš antgalio galvutę, ir kuriame sukasi rodyklių kryptimmi atšaldantys cilindrai arba ritinėliai 26.
[0028] Išlydyta išeinanti karkasinio sluoksnio medžiaga 11, t.y. išsirinkto plastiko ir užpildo mišinys, kurio yra nuo 50 iki 80 % nuo bendros mišinio masės, išeina pirmyn per centrinį ekstruderį 21, tuo tarpu, kai eks-truderiai 22 ir 23 n kreipia pirmyn išlydytą išeinančią medžiagą barjeriniam sluoksniui 12, tai yra tokio paties plastiko kaip ir karkasinio sluoksnio ir kito tipo plastiko mišinį, o taip pat išlydytą išeinančią medžiagą išoriniam sluoksniui 13, t.y. plastiką, atitinkamai išrinktą karkasiniam sluoksniui. Ekstrude-ris 25 nukreipia pirmyn išlydytą išeinančią medžiagą išoriniam sluoksniui 14, t.y. plastiką, išsirinktą karkasiniam sluoksniui. Keturi išlydytos medžiagos srau-tai, pažymėti punktyrinėmis linijomis, suspaudžiami plyšio pavidalo kiaurymėje, esančioje antgalio gal-vutėje 25, ir priimami kartu suspaudžiant tarp prie-šingomis kryptimis besisukančių prispaudžiančių cilind-rų arba velenėlių 26 tam, kad būtų atšaldyti ir pa-tikimai sujungtų kartu medžiagos sluoksnius, aplydant minėto vieno tipo plastiko paviršius tarpiniuose ati-tinakamuose medžiagos sluoksniuose gatavos juostos formos įpakavimo medžiagai 10 sudaryti. Po to įpakavimo medžiagą galima užvynioti ant vedančiojo velenėlio 10.
[0029] Tokiu būdu pagal išradimą lapo arba juostos formos įpakavimo medžiagos, kurios visi sluoksniai, sudarantys dalį medžiagos, yra stipriai tarpusavyje sujungti, ir kuri turi tos pačios klasės deguonies neskvarbumo sa-vybių kaip ir paprasta įpakavimo medžiaga su barjeriniu sluoksniu iš aliuminio folijos, gamybai galima taikyti esamą technologiją ir įrengimus.
[0030] Kadangi visi medžiagos sluoksniai yra sudaryti iš vieno tipo plastiko, šią įpakavimo medžiagą lengvai galima utilizuoti ir pakartotinai panaudoti, iš to seka iš-vada, kad iš šios medžiagos nepriklausomai nuo to, formuojama medžiaga lankstant, termiškai ar kitu mechaninio apdirbimo būdu, galima formuoti konteinerius, esant minimalioms medžiagos atliekoms.
[0031] Netgi aprašius šį išradimą kaip konkretų realizavimo variantą, aišku, kad pagal šį išradimą gali būti ir kitų modifikacijų.
1. Lanksti lapo arba juostos formos įpakavimo medžiaga stabilios formos nelaidžių skysčiui konteinerių gamybai, naudojant lankstymą, terminį formavimą arba kitą mechaninį formavimo būdą, be to, šią įpakavimo medžiagą sudaro kietumo suteikiantis karkasinis sluoksnis (11), susidedantis iš plastiko ir užpildo mišinio, taip pat gerai pritvirtintas prie vienos karkasinio sluoksnio pusės barjerinis sluoksnis (12), besiskirianti tuo, kad barjerinį sluoksnį (12) sudaro tokio paties plastiko, kaip ir karkasinio sluoksnio (11) plastikas, ir kitokio tipo plastiko mišinys.
2. Įpakavimo medžiaga pagal 1 punktą, besiskirianti tuo, kad kito tipo plastikas barjeriniame sluoksnyje yra etilenvinilo alkoholio kopolimeras.
3. Įpakavimo medžiaga pagal 1 punktą, besiskirianti tuo, kad barjerinis sluoksnis (12) pritvirtintas prie karkasinio sluoksnio (11), sulydant vieno tipo plastiko paviršius atitinkamai barjeriniame ir karkasiniame sluoksniuose.
4. Įpakavimo medžiaga pagal bet kurį iš ankstesnių punktų, besiskirianti tuo, kad barjerinis sluoksnis (12) ir karkasinis sluoksnis sudaryti ekstruzijos būdu.
5. Įpakavimo medžiaga pagal bet kurį iš 1 - 3 punktų, besiskirianti tuo, kad barjerinis sluoksnis (12) ir karkasinis sluoksnis (11) pagaminti bendros ekstruzijos būdu.
6. Įpakavimo medžiaga pagal bet kurį iš 2 - 5 punktų, besiskirianti tuo, kad etilenvinilo alkoholio kopolimero kiekis barjeriniame sluoksnyje (12) sudaro bent 40 % visos mišinio masės.
7. Įpakavimo medžiaga pagal bet kuri, iš ankstesnių punktų, besiskirianti tuo, kad barjerinis sluoksnis (12) turi išorini sluoksnį (13), kuris sudarytas iš vieno tipo plastiko ir pritvirtintas prie barjerinio sluoksnio.
8. Įpakavimo medžiaga pagal bet kuri, iš ankstesnių punktų, besiskirianti tuo, kad karkasinis sluoksnis turi išorini,, pagamintą iš vieno tipo plastiko, sluoksnį.
9. Įpakavimo medžiaga pagal 7 arba 8 punktą, besiskirianti tuo, kad išorinis sluoksnis (sluoksniai) (13, 14) sujungtas su barjeriniu sluoksniu (12) ir karkasiniu sluoksniu (11), aplydant atitinkamuose gretutiniuose sluoksniuose vieno tipo plastiko paviršius.
10. Įpakavimo medžiaga pagal bet kuri, iš 7 - 9 punktų, besiskirianti tuo, kad išorinis sluoksnis (sluoksniai) (13, 14) sudarytas ekstruzijos būdu.
11. Įpakavimo medžiaga pagal bet kuri, iš 7 - 9 punktų, besiskirianti tuo, kad išorinis sluoksnis (sluoksniai) (13, 14) sudarytas kartu ekstruzijuoj ant barjerini, sluoksnį (12) ir karkasinį sluoksnį (11).
12. Įpakavimo medžiaga pagal bet kurį iš ankstesnių punktų, besiskirianti tuo, kad barjeriniame sluoksnyje (12), karkasiniame sluoksnyje (11) ir išoriniame sluoksniuose (13, 14) esantis vieno tipo plastikas susideda iš propileninio homopolimero arba etilenpropileno kopolimero.
13. Įpakavimo medžiaga pagal bet kuri, iš ankstesnių punktų, besiskirianti tuo, kad karkasinio sluoksnio (11) užpildas susideda iš miltelių pavidalo, granuliuotos arba dribsniškos kreidos, žėručio, molio ir 1.1., be to, iš kiekvieno atskirai arba iš jų mišinio.
14. Įpakavimo medžiaga pagal bet kuri, iš ankstesnių punktų, besiskirianti tuo, kad karkasinio sluoksnio užpildas visoje mišinio masėje sudaro nuo 50 % iki 60 %.
15. Įpakavimo medžiaga pagal bet kuri, iš ankstesnių punktų, besiskirianti tuo, kad barjerinio sluoksnio (12) storis yra tarp 5 ir 50 [im.
16. Lanksčios lapo arba juostos formos įpakavimo me-džiagos, nurodytos 1-15 punktuose, panaudojimas skys-čiui nelaidžių stabilios formos konteinerių su geromis deguonies neskvarbumo charakteristikomis, kurios gaunamos lankstant, terminio formavimo arba kitu medžiagos formavimui tinkamu mechaniniu būdu, gamybai.
