[LT] Aukštam dažniui stiprinti tiuneriai paprastai kiekvienam diapazonui turi pirminio stiprinimo pakopas (1, 1', 1'') su MOP-tetrodais (4). Pagal išradimą atskirti tiuneriai yra komutuojami jungiant pirminio stiprinimo pakopas (1), kuriuose MOP-tetrodo ištaką (S) prie bendrojo potencialo (6) prijungia per rezistorių (10) ir per komutacijos įrenginį (9).
[EN]
[0001] Išradimas nagrinėja tiunerių diapazonų perjungimo sche-mą, turinčią išradime apibrėžties 1 punkte aprašytų sa-vybių .
[0002] Televizorių tiunerių blokuose paprastai būna du arba trys praktiškai nepriklausomai veikiantys atskiri tiuneriai, kurie uždengia televizijos metrinius ir deci-metrinius dažnių diapazonus.
[0003] Įprasti tiuneriai dviem arba trim metriniams diapazonams naudoja virpamuosius kontūrus, kurių induktyvumai diapazonams perjungti yra komutuojami komutaciniais diodais, valdomais nuolatine įtampa.
[0004] Perjungimą iš metrinio į decimetrini diapazoną ir at-virkščiai atlieka p-n-p tipo tranzistoriai, kurių emi-teriai yra prijungti prie maitinimo įtampos kontakto, o jų kolektorių grandinės yra prijungtos prie atskirų tiunerių maitinimo kontaktų. Tranzistorių bazės yra sujungtos su integrinės grandinės, kuri taip pat yra naudojama automatiniam dažnio paderinimui (PLL gran-dinė), komutaciniais išvadais.
[0005] Šie komutaciniai išvadai - tai srovę ribojantys išėji-mai, kurie yra tranzistorių atviri kolektoriai, kurių varža sumažėja, kai televizoriaus valdymo elementais renkami diapazonai, ir kurie per atitinkamą komutacinį tranzistorių paduoda įtampą į tiunerį. Integrinės gran-dinės vidinės srovės ribojimas trukdo atsirasti didelei komutacinio tranzistoriaus bazės srovei. Metrinis diapazonas perjungiamas dėl to, kad integrine grandine valdomas komutacinis tranzistorius duoda srovę, reika-lingą komutavimo diodams valdyti.
[0006] Hiperdiapazonų tiuneriai - tai tiuneriai, kurie užden-gia kabelinėje televizijoje naudojamą hiperdiapazoną nuo 300 iki 470 MHz, ir paprastai yra sudaryti iš trijų atskirų tiunerių. Dėl plataus dažnių diapazono, kuro, reikia uždengti, kanalų ir diapazonų derinamieji vir-pamieji kontūrai paprastai yra perjungiami komutaciniais diodais. Komutaciniai diodai yra tiesiogiai įren-giami antenos įėjime, ir jie tik pasirinktą diapazoną jungia su televizoriaus antenos įėjimu. Atskiri tiuneriai ir komutaciniai diodai perjungiami, kaip aukš-čiau pasakyta, komutaciniais tranzistoriais.
[0007] Dabartiniu metu daugelyje hiperdiapazonų tiunerių yra naudojama integrinė grandinė,kuri kiekvienam dažnio diapazonui turi maišiklį ir heterodiną. Šioje inte-grinėje grandinėje yra numatytas perjungimo įrenginys, kuris, atėjus atitinkamam valdymo signalui, pavyzdžiui, atsiradus atitinkamam įtampos lygiui, įjungia reika-lingą maišiklį ir heterodiną. Valdymo signalas gali
[0008] būti, pavyzdžiui, gautas iš atitinkamų maitinimo gran-dinių, kurios perjungia atskirų tiunerių maitinimo įtampas. Šiuo atveju komutaciniai tranzistoriai komu-tuoja tik komutacinių diodų srovę ir tiunerių pirminių pakopų maitinimą, kuriose paprastai yra naudojami MOP-tetrodai aukšto dažnio signalui stiprinti.
[0009] Dvi schemos diapazonams perjungti televiziniuose tiu-neriuose, kuriuose yra naudojami MOP-tetrodai ir inte-grinės grandinės metriniam ir decimetriniam diapazonams perjungti, yra aprašytos, pavyzdžiui, Simens firmos žinyno (Simens Latenbuch) "les fur die Unterhaltung - elektronik" (Buitinės elektroninės aparatūros integri-nės schemos) 767 ir 7 68 puslapiuose.
[0010] Be to, yra žinomas Philips firmos hiperdiapazonų tiuneris, kuris yra žymimas UV816, ir kuriame nenaudojami komutaciniai tranzistoriai. Tai pasiekiama naudojant TMitegrinę grandinę, kurioje nėra srovės ribojimo komu-taciniuose išvaduose, sujungiančiuose pirmąsias ne-įjungtų MOP-tetrodų užtūras su mase. Todėl MOP-tetrodai yra uždaromi ir jie nebestiprina. Tik tas darbinio diapazono MOP-tetrodas lieka neišjungtas, kuriame ati-tinkamas komutacinis integrinės grandinės išvadas turi didelę varžą, ir kuris nepaveikia MOP-tetrodo.
[0011] Tokiam tiuneriui valdyti reikia specialaus valdymo įrenginio, pavyzdžiui, televizijos imtuvo mikroproce-soriaus, turinčio kitą programinę įrangą, lyginant su iki šiol naudojamais ir aukščiau aprašytais tiuneriais, kadangi, viena vertus, yra reikalingi kitokie komutaci-nės integrinės grandinės komutaciniai išėjimai, o kita vertus, turi būti taikoma priešingo poliarumo kombina-cinė logika. Tokiu būdu toks tiuneris yra nesuderinamas su iki šio laiko žinomais tiuneriais.
[0012] Priešingai dabar naudojamam standartui, šiame tiuneryje esantys integrinės grandinės komutaciniai išvadai nega-li būti papildomai naudojami komutacijos tikslams ne tiuneryje.
[0013] Todėl išradimo tikslas yra pateikti tiunerių diapazonų perjungimo schemą, kuri būtų suderinama su iki šiol žinomais tiuneriais scheminiu ir programinės įrangos požiūriais, o realizavimo išlaidos ir reikalavimai vietai būtų sumažinti, lyginant su iki šiol žinomomis schemomis.
[0014] Šis tikslas yra pasiekiamas naudojantis skiriamaisiais požymiais, aprašytais išradimo apibrėžties 1 punkte.
[0015] Tolesnis išradimo vystymas yra susietas su tuo, kas yra išdėstyta kituose išradimo apibrėžties punktuose.
[0016] Išradimas smulkiai išaiškintas toliau, dviem, pavyz-džiui, pirmojo metrinio televizinio diapazono, perjungimo schemomis. Kitų diapazonų, pavyzdžiui, antrojo metrinio ir decimetrinio, perjungimo schemos yra ana-logiškos.
[0017] fig. 1 - žinoma tiunerių diapazonų perjungimo schema, kurioje naudojami komutaciniai tranzistoriai,
[0018] fig. 2- tiunerių su MOP-tetrodais diapazonų perjungimo schema, kurių ištakus galima prijungti prie bendrojo potencialo.

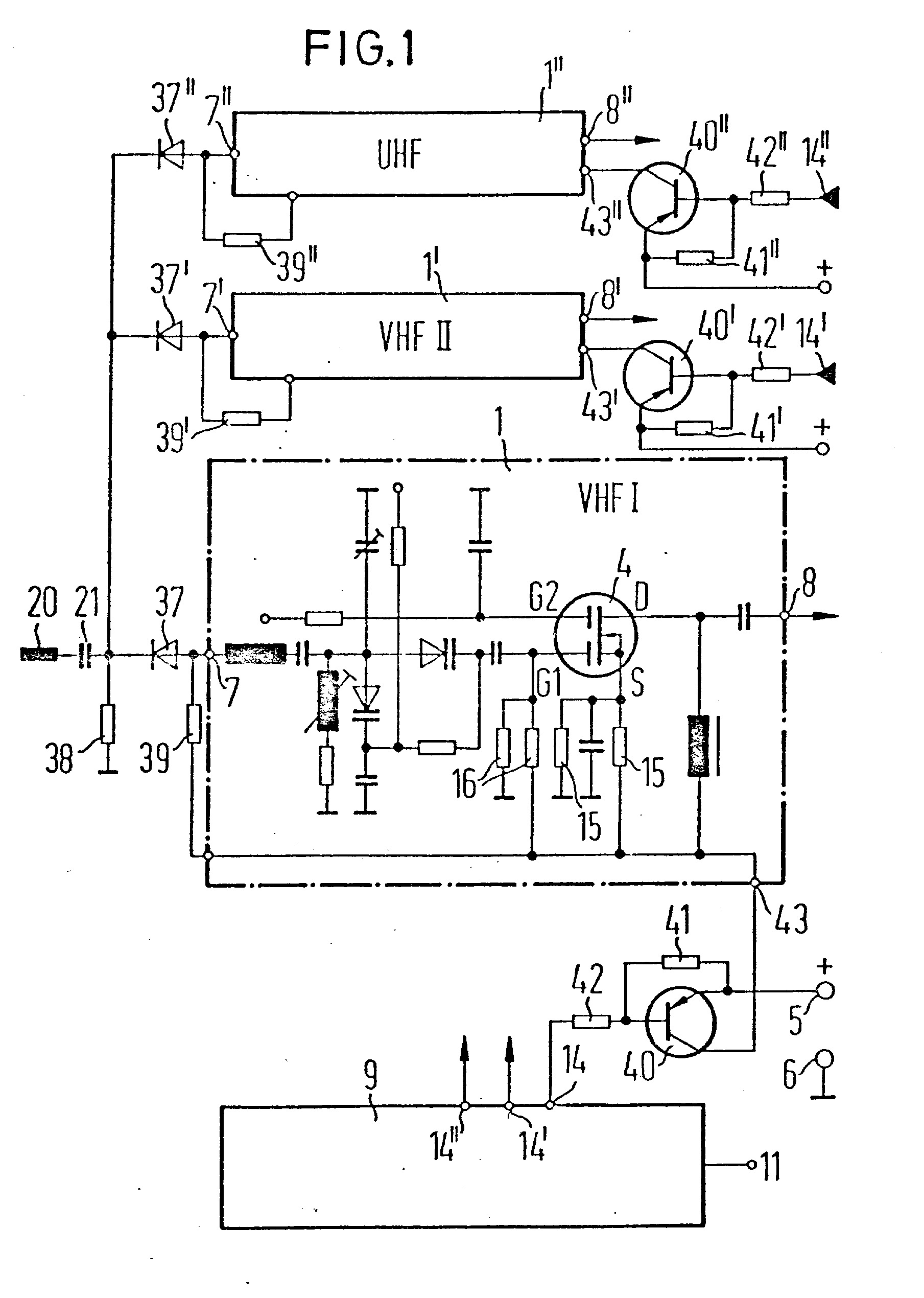

[0019] Fig. 1 yra parodytas žinomo televizinio tiunerio įėjimo laipsnis. Įėjimo laipsnis turi tris pirmines pakopas 1, 1', 1'' su MOP-tetrodais 4, skirtais antenos signalui, esančiam kontakte 20, stiprinti. Per ryšio elementą 21, pavyzdžiui, kondensatorių, šis antenos signalas patenka i, trijų komutacinių diodų 37, 31', 37'' katodus, šių diodų anodai yra sujungti atitinkamai su pirminių pako-pų 1. 1', l1' įėjimo kontaktais 7, 7', 7''. Kiekvieno diapazono atitinkamų įėjimo pakopų 1, 1', l11 išėjimo gnybtuose 8, 8', 8'' yra gaunamas sustiprintas aukšto dažnio signalas. Kad būtų aiškiau, tik viena pirminės pakopos schema 1, pavyzdžiui, metrinio diapazono, yra parodyta plačiau su visais elementais taip, kaip ji pateikta minėtame "Simens Datenbuch - 1986/87" žinyne. Toliau apie tą schemą bus kalbama tiek, kiek reikia žinoti, norint suprasti išradimą.
[0020] MOP-tetrodo 4 ištakas S yra sujungtas su pirmuoju įtampos dalikliu 15, o pirmoji užtūra GI sujungta su antruoju įtampos dalikliu 16. Abu įtampos dalikliai 15 ir 16 vienu" galu yra sujungti su bendrojo potencialo kontaktu 6 (mase) ir su kontaktu 43, kuris per komu-tacinį p-n-p tranzistorių 40 gali būti sujungtas su teigiamuoju maitinimo įtampos kontaktu 5. Dėl to p-n-p tipo komutacinio tranzistoriaus 40 kolektorius sujungtas su kontaktu 43, o jo bazė per bazės rezistorių 42 sujungta su komutavimo įrenginio 9 komutavimo išva-dų 14. Komutacinio tranzistorius 40 emiteris per emi-terio rezistorių 41 sujungtas su komutacinio tranzistoriaus 40 baze ir su maitinimo įtampos kontaktu 5. Komutavimo įrenginio 9 komutavimo išvadas 14 yra valdomas per vieną ar keletą išvadų 11 vienu ar keliais valdymo signalais. Be to, pirminio stiprinimo pakopos kontak-tas 43 per rezistorių 39 yra sujungtas su komutacinio diodo 37 anodu.
[0021] Jei vieno ar kelių signalų, kurie patenka į komutavimo įrenginio 9 valdymo išvadus 11, komutavimo išvado 14 varža, veikiant televizoriaus valdymo įrenginiams, pasidaro maža, tai komutavimo išvado 14 potencialas pasidaro artimas bendrojo laido potencialui, ir komutacinis tranzistorius 40 pasidaro laidus. Teigiama maitinimo šaltinio įtampa, kuri yra kontakte 5, paduodama į kontaktą 43, o pirminio stiprinimo pakopa gauna maiti-nimą ir todėl pradeda stiprinti. Tuo pat metu komutacinis diodas 37 tampa laidus todėl, kad diodo katodas yra neigiamesnis nei anodas. Komutacinio diodo 37 ati-darymo srovę duoda komutacinis tranzistorius 40. Taigi, kontakte 20 esantis antenos signalas, kurį reikia stiprinti, yra stiprinamas pirminėje stiprinimo pakopoje 1 ir paduodamas į išėjimo kontaktą 8.
[0022] Analogiškai yra atliekamas kitų diapazonų komutavimas, t.y. pirminės stiprinimo pakopos 1* ir 1'' antrasis metrinis diapazonas ir decimetrinis diapazonas yra ko-mutuojamas "komutacinio įrenginio 9 komutaciniais išva-dais 14' ir 14'', taip pat elementais, kurių pozicijų numeriai 7', 37'., 40', 41', 42' ir 43', taip pat 7'', 37 * 1, 40'41'', 42ir 43''. Vienodi pozicinių nume-rių skaičiai atitinka analogiškus grandinės elementus. Kai komutacinis išvadas 14' turi mažą varžą, per komu-tacinį tranzistorių 40' maitinimą gauna pirminio stiprinimo pakopa 1', o kai komutacinis išvadas 1411 turi mažą varžą, per komutacinį tranzistorių 40'' maitinimą gauna pirminio stiprinimo pakopa 1'', ir pakopos atitinkamai stiprins antenos signalą.
[0023] Komutacinio įrenginio 9 komutaciniai išvadai 14, 14' ir 14'' yra srovę ribojantys išėjimai su atviru kolekto-riumi. Ši komutacinio įrenginio 9 srovės ribojimo savy-bė saugo komutacinius tranzistorius 40, 40' ir 40'' nuo per didelės bazės srovės.

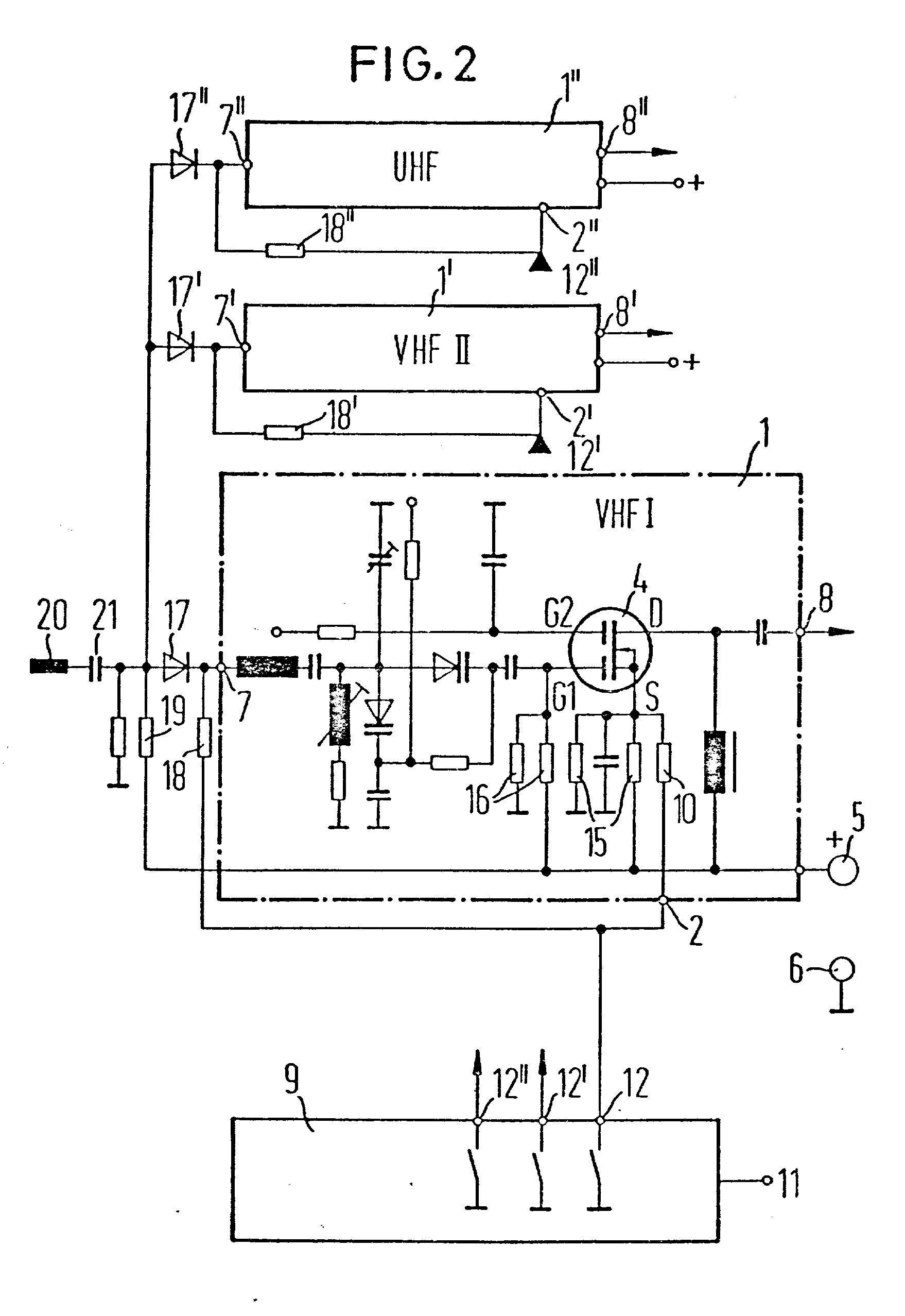

[0024] Fig. 2 parodytas tiunerių diapazonų perjungimo schemos išradimo realizavimo variantas. Tie patys pozicijų žy-mėjimai kaip ir fig. 1 rodo tuos pačius grandinės elementus. Kitaip negu fig. 1 čia yra įjungti komutaciniai diodai 17, 17' ir 17'', t.y. jų anodai sujungti su ryšio kondensatoriumi 21, o jų katodai - su atitinkamų pirminių stiprinimo pakopų 1, 1' ir l'1 įėjimo kontaktais 7, 7' ir 71'. Tie komutaciniai diodai 17, 17' ir 17'*, kaip toliau bus paaiškinta, išradimo schemai nėra būtini. Be to, pagal šį išradimą, priešingai negu parodyta fig. 1 schemoje, MOP-tetrodo 4 ištakas per rezistorių 10 Ir kontaktą 2 yra sujungtas su komutavimo įrenginio 9 komutaciniu išvadų 12.
[0025] Vienu ar keliais valdymo signalais, kurie patenka į vieną ar keletą komutavimo įrenginio 9 valdymo išva-dų 11, komutavimo įrenginio 9 komutavimo išvadas 12 yra prijungiamas prie bendrojo laido potencialo, t.y. prie bendrojo kontakto 6, todėl MOP-tetrodas 4 ir pirminė stiprinimo 'pakopa gauna maitinimo srovę per rezistorių 10.
[0026] Kad MOP-tetrodas 4 išsijungtų, kai komutacinis išva-das 12 nesujungtas su bendruoju potencialu, prie MOP-tetrodo yra prijungti du dalikliai, kurie įjungti tarp maitinimo įtampos 5 kontaktų ir bendrojo potencialo kontakto 6. Pirmojo daliklio 15, kuris, pavyzdžiui, sudarytas iš dviejų rezistorių, vidurinis taškas sujungtas su MOP-tetrodo 4 ištaku S, o antrojo daliklio 16, kuris, pavyzdžiui, sudarytas iš dviejų rezis-torių, vidurinis taškas sujungtas su MOP-tetrodo 4 už-tūra GI. Pirmasis daliklis 15 ir antrasis daliklis 16 parinkti taip, kad MOP-tetrodo 4 ištake S yra gaunama neigiama įtampa, kuri, viena vertus, yra pakankamai di-delė, kad uždarytų MOP-tetrode 4 susidariusi, kanalą, o kita vertus, ji lieka žemiau apsauginių diodų, kurie yra prijungti prie MOP tranzistoriaus pirmosios užtū-ros GI ir prie antrosios užtūros G2, veikimo slenksčio.
[0027] Kol komutacinis išvadas 12 dar nesujungtas su bendruoju potencialu, tol per MOP-tetrodą 4 srovė neteka, ir aukštų dažnių stiprinimas yra neįmanomas. Ir prie-šingai, jei reikia pradėti maitinti pirminio stiprinimo pakopą 1, komutavimo įrenginio 9 komutavimo išvadas 12 dėl vieno ar kelių valdymo signalų poveikio į komutavimo įrenginio 9 vieną ar kelis įėjimo kontaktus 11 įgyja bendrojo lygio potencialą, ir MOP-tetrodo išta-kas S per rezistorių 10 susijungia su bendruoju potencialu, kuris yra kontakte 6. Rezistorių 10, kuris ly-giagrečiai sujungtas su pirmojo įtampos daliklio 15 rezistoriumi, reikia parinkti tokį, kad MOP-tetrodo 4 darbo taškas būtų optimalus stiprinimo požiūriu.
[0028] Be to, yra naudinga, tačiau nebūtina, kad būtų numatytas jau minėtas komutacinis diodas 17, kuris savo ka-todu būtų prijungtas prie pirminio stiprinimo pakopos 1 įėjimo kontakto 7 ir būtų sujungas su didelės varžos, palyginti sū pakopos įėjimo varža, rezistoriumi 18, kuris sujungtas su komutavimo įrenginio 9 komutavimo išvadų 12, ir kad būtų numatytas trečiasis įtampos daliklis 19, įjungtas tarp maitinimo įtampos kontakto 5 ir bendrojo potencialo kontakto 6, kurio vidurinis taš-kas yra sujungtas su komutacinio diodo 17 anodu. - Tai yra numatyta tam, kad, kol komutavimo išvadas 12 yra nesujungtas su bendruoju potencialu, tol komutacinis diodas 17 yra uždaras, ir pirminio stiprinimo pakopos 1 įėjimo kontakte 7 nėra antenos signalo. Komutacinis diodas 17 uždaro ši, diapazoną, kadangi komutacinio diodo 17 anodas trečiuoju įtampos dalikliu 19 tampa labiau neigiamas negu katodas, nes jis rezistoriumi 18, kuris įjungtas tarp komutacinio diodo 17 ir komutavimo išvado 12, ir rezistoriumi 10 yra sujungtas su MOP-tetrodo 4^ ištaku S.
[0029] Priešingai, kai pirminio stiprinimo pakopa 1, t.y. šios pakopos MOP-tetrodas 4 dėl komutavimo įrenginio 9 komutavimo išvado 12 susijungimo su bendruoju potencialu, gauna maitinimą, tai diodas 17 tampa laidus, nes jo anodo potencialas teigiamesnis, negu jo katodo potencialas .
[0030] Kitų numatytų diapazonų, kurie yra tiu'neryje, pirminės stiprinimo pakopos 1' ir 1'' gali būti, kaip parodyta fig. 2, tokiu pat būdu prijungtos prie kitų komutavimo įrenginio komutavimo išvadų 12' ir 12'1 ir sujungtos su ryšio kondensatoriumi 21 ir antena 20 papildomais komutaciniais diodais 17' ir 17' 1 . Komutavimo išvadai 12' ir 12'1 sujungti su pirminio stiprinimo pakopos 1' ir l'1 kontaktais 2' ir 2' ' , kurie taip pat per ati-tinkamus rezistorius sujungti su pirminio stiprinimo pakopų 1' ir 1'' MOP-tetrodų ištakais. Be to, šiose dviejose pirminio stiprinimo pakopose 1' ir l1' taip pat yra įjungta po vieną rezistorių 18' ir 18'' tarp komutacinių diodų 17' ir 17'' ir pirminio stiprinimo pakopų 1' ir l'1 įėjimo kontaktų 2' ir 2''. Pirminio stiprinimo pakopų 1, 1' ir l'1, t.y. pirmojo metrinio, antrojo metrinio ir decimetrinio diapazonų, komutavimas yra atliekamas komutavimo įrenginio 9 komutavimo išva-dais 12, 12', 12'', sujungtais su bendruoju potencialu, priklausomai nuo to, kokie komutavimo įrenginio 9 valdymo signalai yra įėjimuose 11.
[0031] Komutaciniu įrenginiu gali būti integrinė grandinė, kurioje išvadai 12, 12' ir 12'1 neturi srovės ribojimo. Ypatingas privalumas yra tas, kad komutavimo išvadų 12. 12' ir 12'1 veikimas yra suderinamas su ankstyvesnių tiunerių programiniu aprūpinimu. Be to, šis komutavimo įrenginys 9 gali būti, pavyzdžiui, automatinio dažnio derinimo integrinėje grandinėje, kurioje yra visi daž-niams derinti ir diapazonams perjungti reikalingi ele-mentai .
[0032] Pasirodė, kad komutavimo tranzistoriai komutavimo įren-ginyje 9 valdantys komutavimo išvadus 12, 12' ir 12'' gali išlaikyti 12 V įtampą ir komutuoti srovę apie 25 mA.
[0033] Pirminio stiprinimo pakopos išjungimo, keičiant MOP-tetrodo potencialą, principas tinka visiems tiuneriams, o ypač tiuneriams su metrinio diapazono rezonansiniais kontūrais, kurie yra perjungiami komutavimo diodais, bet taip pat ir tokiems, kurie veikia ir be komutavimo diodų.
[0034] Ypatingas išradimo privalumas yra tas, kad tiunerių diapazonų perjungimo schema yra suderinama su anksčiau žinomų schemų funkcinėmis savybėmis ir programiniu ap-rūpinimu, o schemos sudėtingumas ir jos užimamas plotas yra sumažintas.
1. Tiunerių diapazonų perjungimo schema, kurioje yra mažiausiai du diapazonai ir kiekviename iš jų yra numatyta pirminio stiprinimo pakopa (1, 1', l11) su MOP-tetrodu (4), įjyngtu tarp maitinimo potencialo kontakto (5) ir bendrojo potencialo kontakto (6) , ir kuri turi įėjimo kontaktą (7) ir išėjimo kontaktą (8), be to, kiekvienas MOP-tetrodas (4) gali būti įjungtas į darbo režimą komutavimo įrenginiu (9), besiskirianti tuo, kad bent pirminės stiprinimo pakopos (1, 1', l11) MOP-tetrodo (4) ištakas (S) per rezisto-rių (10) ir per komutavimo įrenginio (9) komutavimo išvadą (12, 12', 12'') būtų prijungtas prie bendrojo potencialo kontakto.
2. Schema pagal 1 punktą, besiskirianti tuo, kad pirmasis įtampos daliklis (15), kuris įjungtas tarp maitinimo įtampos potencialo kontakto (5) ir bendrojo potencialo kontakto (6), savo viduriniu tašku yra sujungtas su MOP-tetrodo (4) ištaku (S), o antrasis įtampos daliklis (16), kuris įjungtas tarp maitinimo įtampos potencialo kontakto (5) ir bendrojo potencialo kontakte (6) , savo viduriniu tašku yra sujungtas su MOP-tetrodo (4) pirmąja užtura (EI), be to, pirmasis įtampos daliklis (15) ir antrasis įtampos daliklis (16) parinkti taip, kad MOP-tetrodo ištake (S) būtų neigiama įtampa, kuri,viena vertus, būtų pakankamai didelė, kad uždarytų MOP-tetrode (4) susidariusį kanalą, o kita vertus, būtų mažesnė už apsauginių diodų, kurie prijungti prie MOP-tetrodo (4) pirmosios užturos (EI) ir antrosios užturos (E2), atsidarymo slenkstį.
3. Schema pagal 1 punktą, besiskirianti tuo, kad komutacinio diodo (17) katodas yra prijungtas prie pirminio stiprinimo pakopos (1) įėjimo kontakto (7) ir per didelės varžos, palyginti su pirminės stiprinimo pakopos (1) įėjimo impedansu, rezistorius (18) yra sujungtas su komutavimo įrenginio (9) komutaciniu išvadų (12), be to numatytas trečiasis įtam-pos daliklis (19), kuris įjungtas tarp maitinimo įtam-pos potencialo kontakto (5) ir bendrojo potencialo kontakto (6), o daliklio vidurinis taškas yra prijungtas prie komutavimo diodo (17) anodo, šis anodas per ryšio elementą (21) yra sujungtas su kontaktu (20), skirtu aukšto dažnio signalui paduoti.
4. Schema pagal 1 punktą, besiskirianti tuo, kad komutavimo įrenginys (9) yra integrinė gran-dinė .
5. Schema pagal 1 punktą, besiskirianti tuo, kad integrinė grandinė turi visus reikalingus laipsnius reikiamam dažniui nustatyti ir diapazonams perjungti.
6. Schema pagal 1 punktą, besiskirianti tuo, kad rezistorius (10), kuris prijungtas prie MOP-tetrodo ištako (S) , yra parinktas pagal darbo taško nustatymo sąlygą, lemiančią optimalų MOP-tetrodo (4) stiprinimą.
