[LT] Badomų adatomis neaustinių medžiagų iš termoplastinių pluoštų gavimo būdas, kuriam esant tiekiamas iš verpimo įrenginio karšinys prieš badant adatomis termiškai paviršiuose sukabinamas ir sumaišomas su riebalikliu.
[EN]
[0001] Išradimas siejamas su adatomis badomų neaustinių me-džiagų gavimo būdu, esant kuriam, susidedanti, iš sudėtų kompleksinių siūlų karšinį (klodą), prieš badant adatomis, termiškai sutvirtina tik karšinio (klodo) pavir-šiuje ir sumaišo su riebalikliu.
[0002] Kaip jau žinoma iš VFR patento Nr. 30 09 116, tam, kad gautų geriausias karšinio savybes, ypač tvirtumą ir tolygumą (vienalytiškumą) , reikia karšini, smarkiai avi-viruoti prieš badymą adatomis. Dėl karšinio apdirbimo aviviruojančia priemone prieš badymą adatomis pagerėja medžiagos slidumo savybės, todėl galima išvengti, iš vienos pusės, adatų lūžimo badymo adatomis metu ir, iš kitos pusės, siūlų sugadinimo. Aviviravimas tuomet vykdomas tūtomis, tačiau dėl čiurkšlės veikimo atsi-randa trūkumas, kurio esmė yra ta, kad dar purių ir ne-sutvirtintų medžiagų karšinė struktūra iš dalies išyra, ir karšinio sukabinimas iškedenamas. Taip pat, panar-dinant purią "kupetą" (siūlų), pavyzdžiui, i, skystą rie-balinančią vonią arba i, putas, įvyksta pluoštų (siūlų) kupetos suardymas. Todėl būtina prieš aviviravimą karšini, iš anksto fiksuoti lengvu adatų badymu. Tačiau tai turi trūkumą, nes norint išvengti ypač didelio neaviviruoto karšinio sugadinimo, o taip pat išvengti adatų lūžimo, reikia žymiai sumažinti gamybos greiti,.
[0003] Pagal VFR patentą Nr. 30 09 116 šios išankstinio badymo adatomis būdo neigiamos stadijos galima išvengti tuo, kad dar nesutvirtintas, einantis nuo verpimo įrenginio karšinys uždedamas ant besisukančio tinklinio būgno, ant kurio aviviruojanti rūko pavidalo priemonė suma-žintu spaudimu karšinį permerkia, ir per kelias, esan-čias tinklinio būgno viduje atsiurbimo zonas, atsi-siurbia. Šio, jau pagerinto būdo trūkumas yra tas, kad karšinio medžiagos vieno kvadratinio vieneto svorio vienalytiškumas vis dar nepakankamas, negalimi jokie aukšti gamybos greičiai ir reikia, palyginti, sudėtingo priėmimo įrenginio, dirbančio sumažintu slėgiu, ir su-dėtingi reguliavimai. Išradimo uždavinys siejamas su aprašytų trūkumų išvengimu ir, pirmiausiai, išdirbimu būdo, kuriuo, esant aukštam gamybiniam greičiui, galima gauti tolygų karšinį su geromis mechaninėmis savybėmis. Uždavinys sprendžiamas taip, kad einantis nuo audimo įrenginio karšinys termiškai sutvirtinamas tik pavir-šiuje. Išradimo tikslas yra neaustinių medžiagų iš termoplastinių pluoštų (siūlų) gavimo badant adatomis būdas, besiskiriantis tuo, kad einantys nuo verpimo įrenginio ištempti ir sudėti į karšinį siūlai a)abiejose karšinio pusėse termiškai susijungia,
[0004] c)badant adatomis sutvirtinami, be to, sukepimas siūlų persikryžiavimo taškuose, esančiuose ant
[0005] Būdo pagalba galima tik paviršutiniškai lengvai suka-bintą karšinį be jo struktūros suardymo transportuoti ir maišyti su riebalikliu. Per sukibusius karšinio paviršius riebaliklis gerai susigeria į karšinį. Kar-šinys tampa geras ir tinkamas tolesniam badymui adatomis, esant dideliems gamybiniams greičiams ir impregnavimui. Tokiu būdu galima gaminti neaustinę medžiagą su geru vieno kvadratinio medžiagos svorio vieneto vienalytiškumu, maždaug dvigubai geresniu, lyginant su žinomais būdais, be to, pasiekiamu ir su didesniais gamybiniais greičiais. Pagal išradimą, priklausomai nuo karšinio svorio, pasiekiamas greitis iki 40m/min, atskirais atvejais iki 60 m/min. Esant įpras-tiems badomų adatomis neaustinių medžiagų gavimo būdams, maksimalūs gamybiniai greičiai siekia maždaug 20 m/min. Aukštų gamybinių greičių pasiekimas siejamas su limituojančios pakopos - išankstinio badymo adatomis pakeitimu, atitinkamai, aviviravimo sumažintu slėgiu ant tinklinio būgno, - žymiai geresne būdo pakopa - terminiu sukabinimu. Termiškai sujungiant karšinio pa-viršius, esantys paviršiuje siūlai vieno su kitu susi-kryžiavimo taškuose lengvai sukepa, vienok jie nėra tarpusavyje susilydę. Tada esančių ant karšinio pavir-šiaus pluoštų paviršiai suminkštėja be lydymo, be to, gaunamas ypatingas sukepimo vyksmo vaizdas pluošto (siūlų) susikryžiavimo taškuose. Toks siūlų sukibimas yra grįžtamas ir badant adatomis vėl išpurenamas taip, kad galų gale gaunamas gatavas karšinys, sutvirtintas tik badymu adatomis, o ne terminiu suvirinimu.
[0006] Pagal pateikiamą išradimą tik dėl karšinių paviršiaus terminio sutvirtinimo, nesutvirtinant karšinių šerdžių zonų, susidaro pakankamai tinkami nešimui, transpor-tavimui ir aviviravimui siūlų "kupstai", kurių struk-tūra riebalinimo metu nesuyra. Dėl to, po badymo adatomis, kurio metu sukabinti išoriniai sluoksniai vėl išpurenami, gaunamas vienalytis karšinys. Karšinių vie-nalytiškumas pavyzdžiuose nurodytas remiantis varia-ciniais koeficientais cv pagal DIN 53854.
[0007] Geriausiai karšinio paviršius sukabinti iki maksimalaus 0,2 mm gylio.
[0008] Termiškai sukabinti galima, pavyzdžiui, apšildomais ve-lenėliais, juostiniais konvejeriais, plokštėmis arba plokš-tumomis, atitinkamai juos šildant, pavyzdžiui, infra-raudonaisiais spinduliais. Pageidautina pritaikyti ap-šildomus velenėlius ir ypač pageidautina karšini, paleis-ti per kalandro antro volo plyšį. Velenėlių ir karšinio paviršiaus temperatūra yra žemesnė už naudojamų termo-plastinių siūlų (pluošto) lydymosi taško temperatūrą. Polipropileninio karšinio atveju (lyd. temp. 165°C), kalandro velenėlius pageidautina pašildyti maždaug iki 120-140°C. Kalandro naudojimo privalumas yra tas, kad, esant suminkštėjusiems ir neišsilydžiusiems pluoštams, sukepimas persikryžiavimo zonose padidinamas velenėlių spaudimu. Kaip velenėlių plyšio dydis, taip ir vele-nėlių spaudimas gali būti maksimaliai pritaikyti prie atitinkamų karšinio svorių, siūlo linijinio tankio, temperatūros, panaudojamų termoplastinių siūlų (pluoš-tų) ir gamybinio greičio.
[0009] Išradimo siūlomas būdas yra tinkamas gauti karšiniams iš visų tinkamų neaustinių medžiagų technikai termo-plastų. Dažniausiai jis naudojamas neaustinėms medžia-goms gauti iš poliolefininių siūlų (pluoštų), pavyz-džiui, tokių kaip polietileniniai arba propileniniai pluoštai, poliamidiniai arba polieteriniai pluoštai. Tinkamiausiai yra naudoti polipropileninius pluoštus, be to, naudojami pluoštai (siūlai) iš polipropileno homopolimerų, o taip pat iš kopolimerų propileno su etilenu. Vieno pagaminto karšinio kvadratinio vieneto svoris yra maždaug 30-2500 g/m2, pageidautina apie 100-2000 g/m2.
[0010] Riebalikliu gali būti kaip vanduo, taip ir įprastos tekstilės pramonės priemonės, kurios, pavyzdžiui, aprašytos VFR patente Nr. 30 09 116. Riebalikliu padengiama įprastais būdais, pavyzdžiui, purškimu arba impregnuojančiais velenėliais.
[0011] Toliau sekantis badymas adatomis vykdomas žinomomis adata bandančiomis mašinomis tokiomis kaip, pavyzdžiui, aprašyta VFR patente Nr. 30 09 116, kuriomis iš karto arba pakopomis sutvirtinama iki pat pageidaujamo badymo adatomis laipsnio.

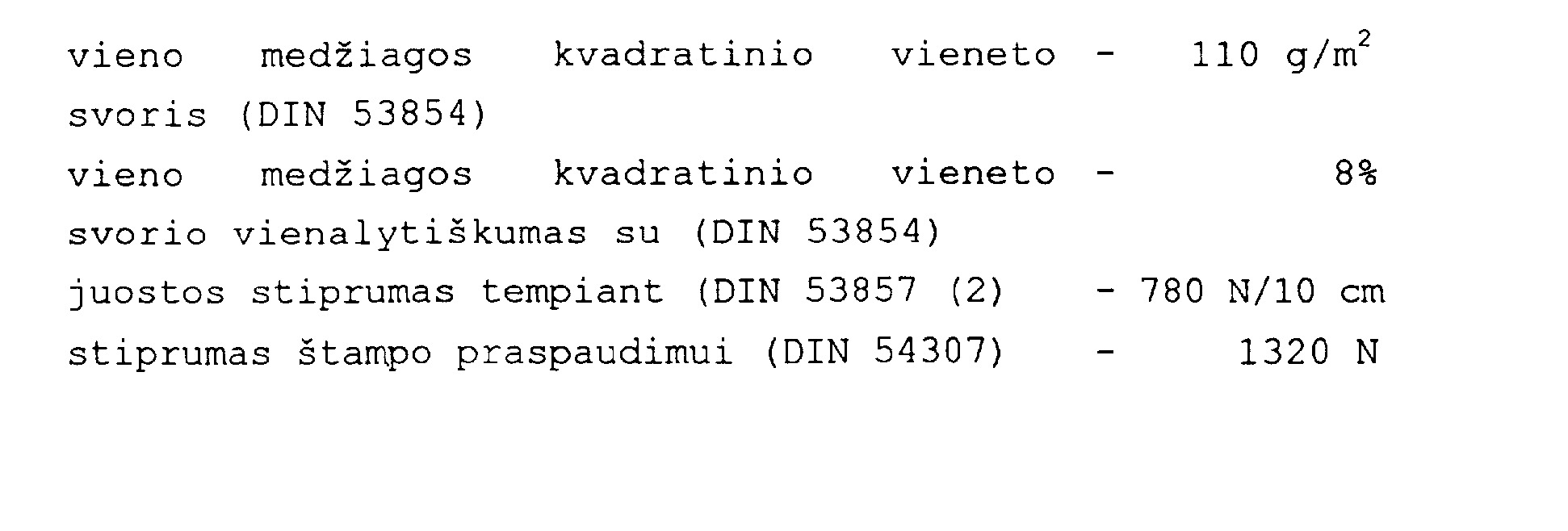

[0012] Polipropilenas su MGI (tekamumo indeksas, esant 230°C ir 2,16 kg apkrovai pagal DIN 53735), lygiu 17-21 ir molekuliniu masės pasiskirstymu 2,3-2,7 aplydomas ekstruderyje 230°C-=-260°C temperatūroje, bandomajame 1 met-ro pločio verpimo įrenginyje filjeriais verpiamas iki pluoštų, pratraukiamas per aerodinaminę išleidimo sistemą, ištempiamas iki 8-12 deciteksų linijinio tankio (storio) ir sudedamas i, nesutvarkytą struktūrą nusėsdinimo vonioje. Esant 25 m/min juostinio konvejerio greičiui, gaunamas karšinis, kurio vieno kvadratinio medžiagos vieneto svoris lygus 110 g/m . Toliau dar nesutvirtintą tekstilinį audinį praleidžia per esančią dviveleniame kalandre maitinimo juostą. Kai tepalu apšildomų kalandro velenėlių paviršiaus tempera-tūra yra 125-130°C ir taikomas linijinis slėgis - 30-35, karšinio puri struktūra grįžtamai sutvirtėja, be to, esantys karšinio paviršiuje pluoštai, priklausomai nuo aplinkybių, temperatūros veikiami suminkštėja, o taip pat dėl velenėlių slėgio supresuojami, ir pluoštų susikirtimo taškuose sukepa.
[0013] Tokiu būdu susidaro pakankamai tinkamos pernešimui, tačiau išpurenamos vėlesnio proceso eigoje išorinės ir vidinės karšinio sluoksnio pusės, kurių sluoksnio storis sudaro ne mažiau kaip 0,1 mm. Karšinio šerdis, šiuo atveju ne mažiau 80%, lieka nesutvirtinta.
[0014] Šitas išankstinis karšinys paskui sudrėkinamas riebalikliu. Po to sukabintą ir aviviruotą karšinį dviem pakopom bado adatomis (pagal aplinkybes - 80 adatos pradūrimų (cm), be to, sukabintas karšinio paviršius visiškai sukedenamas.
[0015]

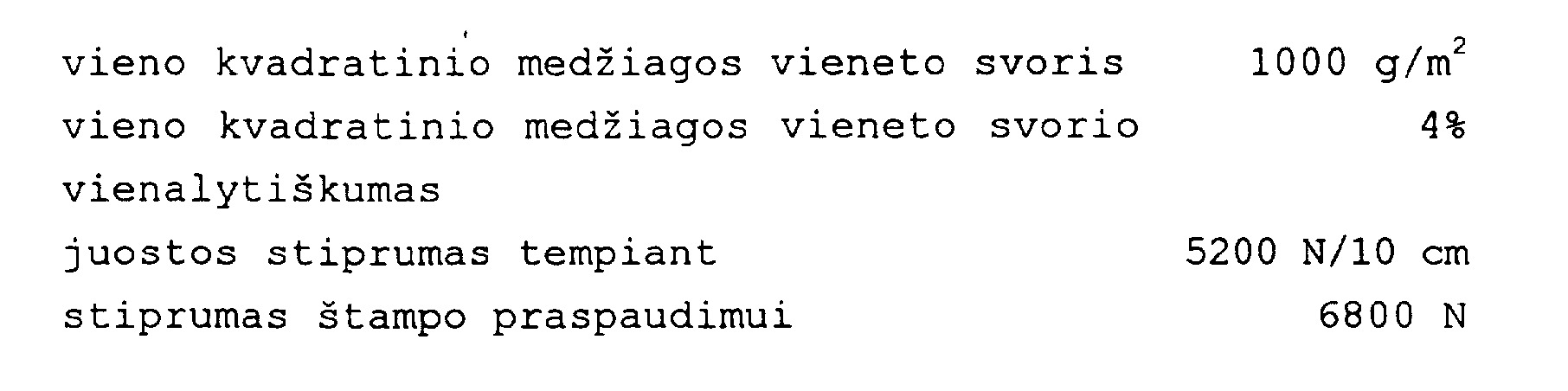

[0016] Analogiškai pavyzdžiui 1, esant juostinio konvejerio greičiui 3 m/min, gaunamas karšinys, kurio vieno kvadratinio vieneto svoris lygus 1000 g/m .
[0017] Tuomet įvykdomas išankstinis sutvirtinimas esant vele-nėlių paviršių temperatūrai 120-135°C ir linijiniam slėgiui - 35-40 N/mm.
[0018] Sutvirtinto paviršinio sluoksnio storis yra 0,2 mm, mažiausiai 90-95% pluošto lieka nesutvirtinta.
[0019]

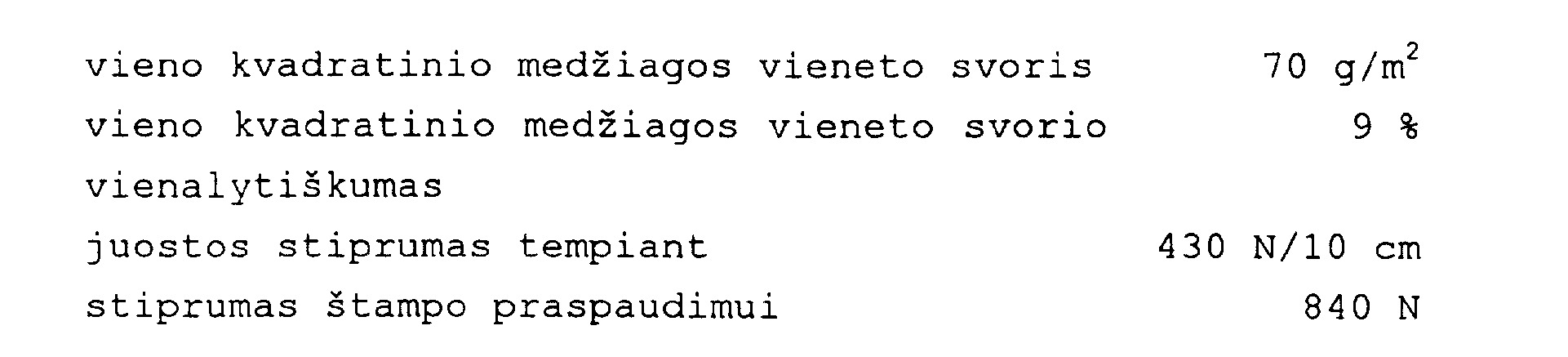

[0020] Analogiškai pavyzdžiui 1, esant juostinio konvejerio greičiui 35 m/min., gaunamas karšinys, kurio vieno kvadratinio medžiagos vieneto svoris lygus 70 g/m .
[0021] Tuomet vykdomas- išankstinis sutvirtinimas esant vele-nėlių paviršių temperatūrai 130-135°C ir linijiniam slėgiui 20-30 N/mm.
[0022] Sutvirtinto paviršinio sluoksnio storis yra 0,05 mm, mažiausiai 60 % pluošto lieka nesutvirtinta.
[0023] Karšinio savybės:

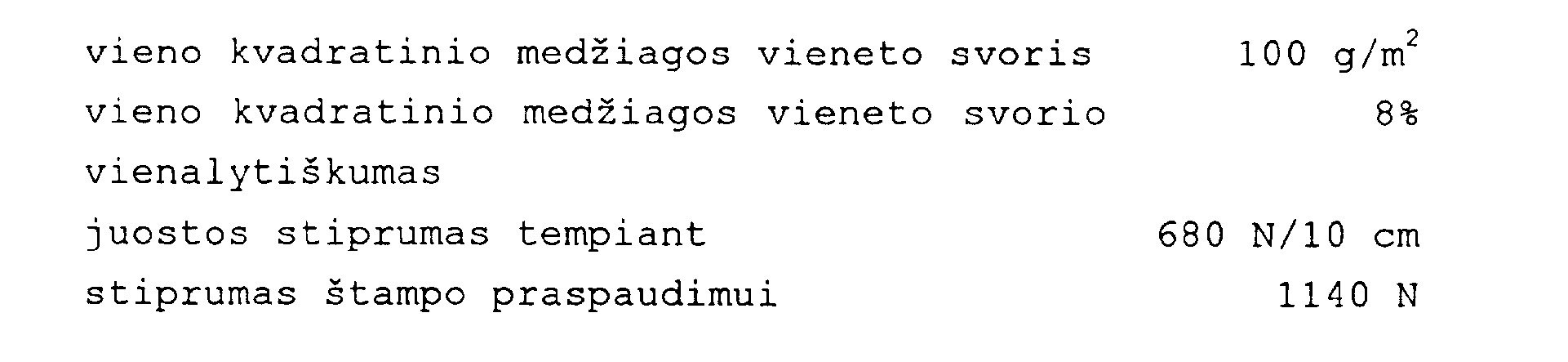

[0024] Analogiškai pavyzdžiui 1, iš polieterio, kurio MFI (280°C, 2,16 kg) lygus 40-45, ir esant sąlyginiam klampumui 1,3-1,4, esant 280-300°C temperatūrai, verpia 2-8 deciteksų storio pluoštus ir, esant gamybiniam greičiui 27 m/min, pagamina karšini,, kurio vieno kvadratinio vieneto svoris - 100 g/m2. Išankstinis sutvirtinimas ant kalandro vykdomas, esant velenėlių paviršių temperatūrai 180-190°C ir linijiniam slėgiui - 25-30 N/mm.
[0025]

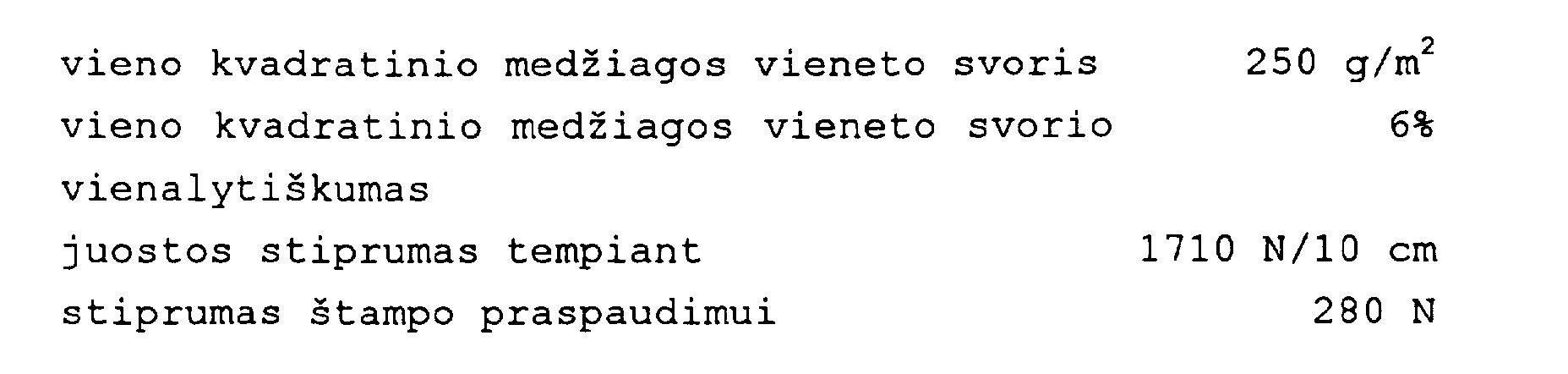

[0026] Analogiškai pavyzdžiui 1, iš poliamido 6, kurio san-tykinis klampumas 2,4-2,5, esant 300-310°C temperatūrai verpia 6-8 deciteksų storio pluoštus ir, esant gamybiniam greičiui 10 m/min, gauna karšini,, kurio vieno kvadratinio vieneto svoris 250 g/m o. Išankstinis sutvirtinimas ant kalandro vykdomas, esant velenėlių paviršių temperatūrai 190- 200°C ir linijiniam slėgiui - 30- 35 N/ mm.
[0027]

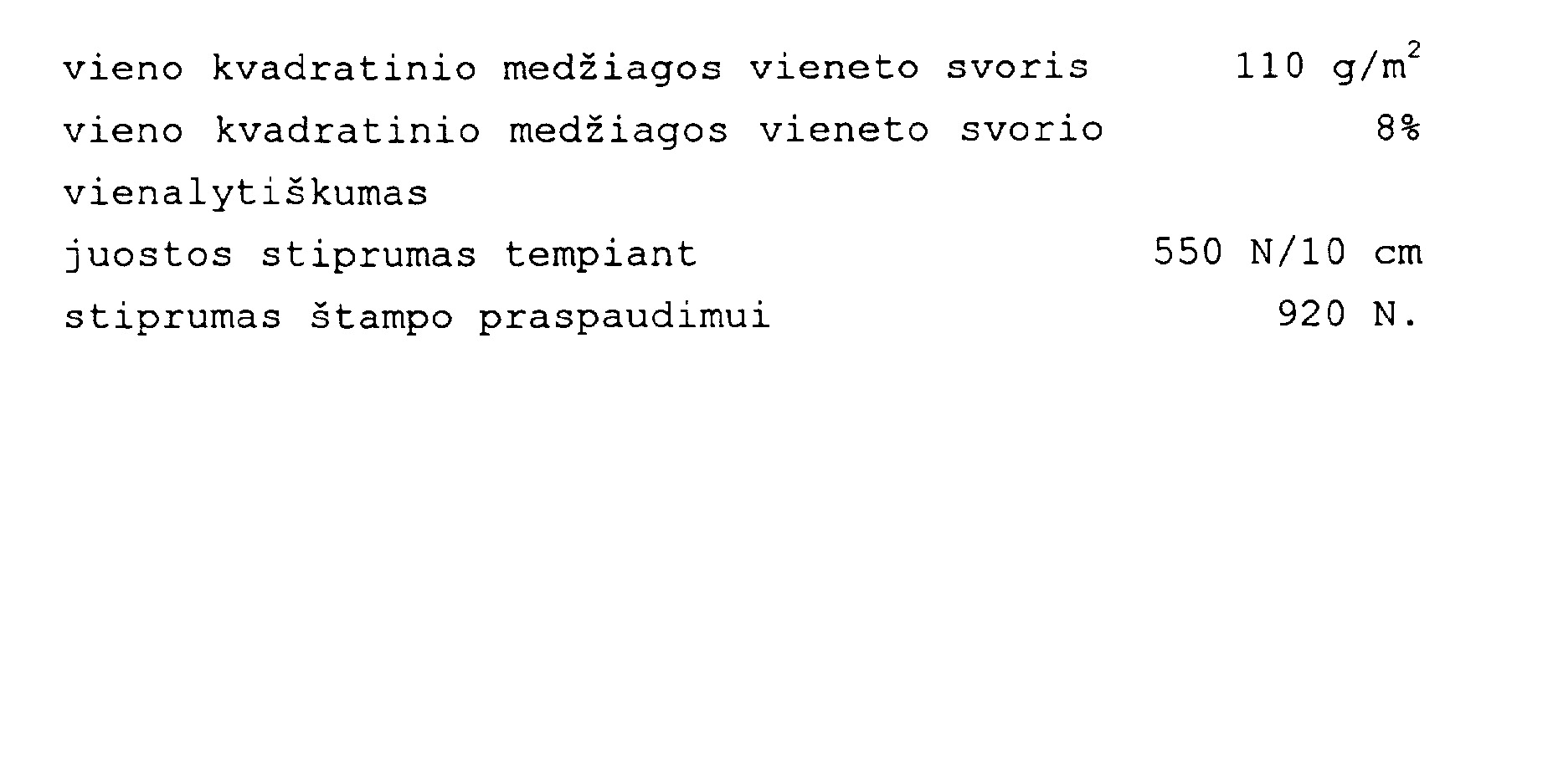

[0028] Analogiškai pavyzdžiui 1, iš polietileno ( aukšto spau-dimo polietileno) su MFI ( 190°C, 2, 16 kg), lygiu 12- 14, prie 210- 240°C verpia 8- 12 deciteksų storio pluoštus ir, kai gamybinis greitis lygus 25 m/ min, gaunamas kar-šinys, kurio vieno kvadratinio medžiagos vieneto svoris yra 110 g/ m2.
[0029] Išankstinis sutvirtinimas ant kalandro vykdomas, esant velenėlių paviršių temperatūrai 90- 100°C ir linijiniam slėgiui - 25- 30 N/ mm.
[0030]
1 . Adatomis badomų neaustinių medžiagų iš termoplas-tinių pluoštų gavimo būdas, besiskiriantis tuo, kad tiekiamus iš verpimo įrenginio ištemp-tus ir sujungtus i, karšinį siūlusa)termiškai abejuose karšinio paviršiuose sujungia, b)sumaišo su riebalikliu,c)sutvirtina badant adatomis, be to, sukepimą siūlų susikirtimo taškuose, esančiuose ant sukabintų karšinio paviršių, vėl iškedena.
2. Būdas pagal 1 punktą, besiskiriantis tuo, kad karšinio abu paviršius sukabina iki maksimalaus 0,2 mm gylio.
3. Būdas pagal 1 arba 2 punktą, besiskiriantis tuo, kad karšinio paviršius sukabina apšildomais velenėliais.
4. Būdas pagal 3 punktą, besiskiriantis tuo, kad karšinio paviršius sukabina apšildomais kalan-driniais velenėliais.
5. Būdas pagal bet kuri, iš 1-4 punktų, besiskiriantis tuo, kad termoplastinius pluoštus sudaro iš poliolefininių pluoštų, poliamidinių pluoštų arba polieterinių pluoštų.
6. Būdas pagal 5 punktą, besiskiriantis tuo, kad termoplastinius pluoštus sudaro iš propileno.
