[LT] Nupylimo elemento (3) išardomi tvirtinimui ir fiksacijai vaisiams spausti skirto preso nuspaudimo plokštėje (1) nupylimo elemento (3) galas su įstatoma detale (4) įvedamas į nuspaudimo plokštės (1) įvorę (5). Ant įvorės (5) patalpinamas stabdymo žiedas (7), pagamintas iš juostinio spyruoklinio plieno ir turintis vidinėje pusėje keletą iškyšų (9,10). Įvorės sienelės (12) yra prapjovos (11), į kurias įeina iškyšos (9,10). Tuomet, kai iškyšos (9) tarnauja stabdymo žiedo (7) ir įvorės (5) ašinei fiksacijai, iškyša (10) praeina pro įvorės sienelę (12) ir įeina į statomos detalės (4) išpjovą, blokuodama nupylimo elemento (3) ašinį pasislinkimą ir pasisukimą.
[EN]
[0001] Išradimas siejamas su įrenginiu, skirtu įstatomos įvorę detalės, ypač vaisiams spausti skirto preso plokštės nupylimo elemento, išardomam tvirtinimui ir fiksacijai stabdymo žiedu, kuris patalpintas įvorėje ir įeina į įstatomos detalės išpjovą.
[0002] Žinomas saugus dviejų dirbančių detalių sujungimas kartu kabe (tarp. paraiškos publikacija W0 79/00335), taip pat trinties sankaba mašinos elementams sujungti (tarp. paraiškos publikacija WO 82/01750).
[0003] Žinomo vaisių preso nupylimo elementai turi apvalaus profilio lanksčių strypų, išdėstytų tarp dviejų nuspaudimo plokščių, ribojančių vaisių preso spaudimo kamerą, pavidalą. Laisvi nupylimo elementų galai išar-domai tvirtinami ant nuspaudimo plokščių smeiginiu uždoriu. Tam tikslui atitinkamame laisvame nupylimo elemento gale užmaunama įstatoma detalė su smeiginiu profiliu, įkišamu į nuspaudimo plokštės įvorę ir fiksuojamu įvorėje, pasukant maždaug 90" kampu. Tam, kad uždaryta įstatoma detalė neišsisuktų, į išorinėje įvorės pusėje esančią žiedinę išdrožą įdedamas stabdymo žiedas, pagamintas iš apvalaus spyruoklinio plieno. Stačiu kampu išeinantis laisvas stabdymo žiedo galas prakišamas per įvorės sienelėje esančią kiaurymę ir įstatomos detalės išorinėje pusėje sukabinamas su išpjova. Norint ištraukti nupylimo elementą, stabdymo žiedo galas nustumiamas, įstatoma detalė pasukama 90' kampu priešinga kryptimi, ir elementas ašine kryptimi išimamas iš įvorės.
[0004] Šito tvirtinimo trūkumas yra tas, kad, norint stabdymo žiedą patalpinti išorinėje įvorės sienelėje, reikia ištekinti atitinkamo gylio išdrožą. Tam reikalingos palyginti storos sienelės, dėl to didėja masė ir auga išlaidos. Be to, stabdymo žiedas gali savaime išsprūsti iš išdrožos. Kadangi reikalaujamo spyruoklinio efekto
[0005] užtikrinimui stabdymo žiedo vielos diametras yra palyginti mažas, įvedamas i, įstatomos detalės išpjovą stab-dymo žiedo galas, esant didelėms ašinėms apkro-voms, tampa nepakankamai patvarus. Stabdymo žiedo aši-nio apkrovimo sumažinimui žinomoje smeiginio uždorio konstrukcijoje reikalingos didelės išlaidos. Kitas ži-nomos konstrukcijos trūkumas yra tas, kad priimančią ašinius apkrovimus įvorę būtina įsukti į nuspau-džiančios kameros spaudimo plokštes. Tai pasunkina ir pabrangina surinkimą.
[0006] Išradimo tikslas yra nurodytų trūkumų pašalinimas ir aukščiau nurodyto tipo įrenginio, palengvinančio, atpiginančio ir padidinančio sujungimo patikimumą tiek tarp įvorės ir nupylimo elemento, tiek ir tarp įvorės ir nuspaudimo plokštės, sukūrimas.
[0007] Šis tikslas pasiekiamas pagal išradimą dėl to, kad stabdymo žiedas pagamintas iš spyruoklinės medžiagos ir vidinėje pusėje turi vieną arba kelias iškyšas, įei-nančias į atitinkamas prapjovas, esančias įvorės sie-nelėje. Tinkanti stabdymo žiedui medžiaga yra juostinis spyruoklinis plienas.
[0008] Vienalaikiam fiksavimui ašinėje ir radialinėje kryptyse tarp įvorės ir įstatomos detalės, mažiausiai viena iš-kyša per įvorės sienelę pralenda į vidų ir susikabina su atitinkama išpjova, esančia įstatomos detalės išori-nėje pusėje.
[0009] Įvorės ašinio fiksavimo prapjovos, reikalingos žiedo išlaikymui, išdėstomos įvorės priekinės pusės gale ir yra tokiame atstume nuo įvorės flanšo, kuris šiek tiek didesnis už spaudimo plokštės, į kurią įstatyta įvorė, storį.
[0010] Stabdymo žiedo ir įstatomos detalės fiksavimas radia-line kryptimi pasiekiamas todėl, kad prapjovų ilgis ir išpjovos ilgis atitinka iškyšų ploti,.
[0011] Pagal kitą išradimo požymi,, ant vieno stabdymo žiedo galo patalpinta sukabinimui su įstatoma detale skirta iškyša, o taip pat atkabinimo prapjova, skirta iškyšos atlaisvinimui.
[0012] Automatiniam įstatomos detalės fiksavimui įvorėje, įstatomos detalės priekinės pusės gale yra nuožula, kuri, įvedant į įvorę, sąveikauja su stabdymo žiedo iškyša ir nustumia ją į atsilaisvinimo padėtį. Tam, kad stabdymo žiedas laikytųsi stipriau, jo galas, turintis sukabinimui su įstatoma detale skirtą iškyšą, perdengtas kitu stabdymo žiedo galu. Šiuo atveju, padaryti su nuožula stabdymo žiedo galai išsidėsto vienas virš kito.

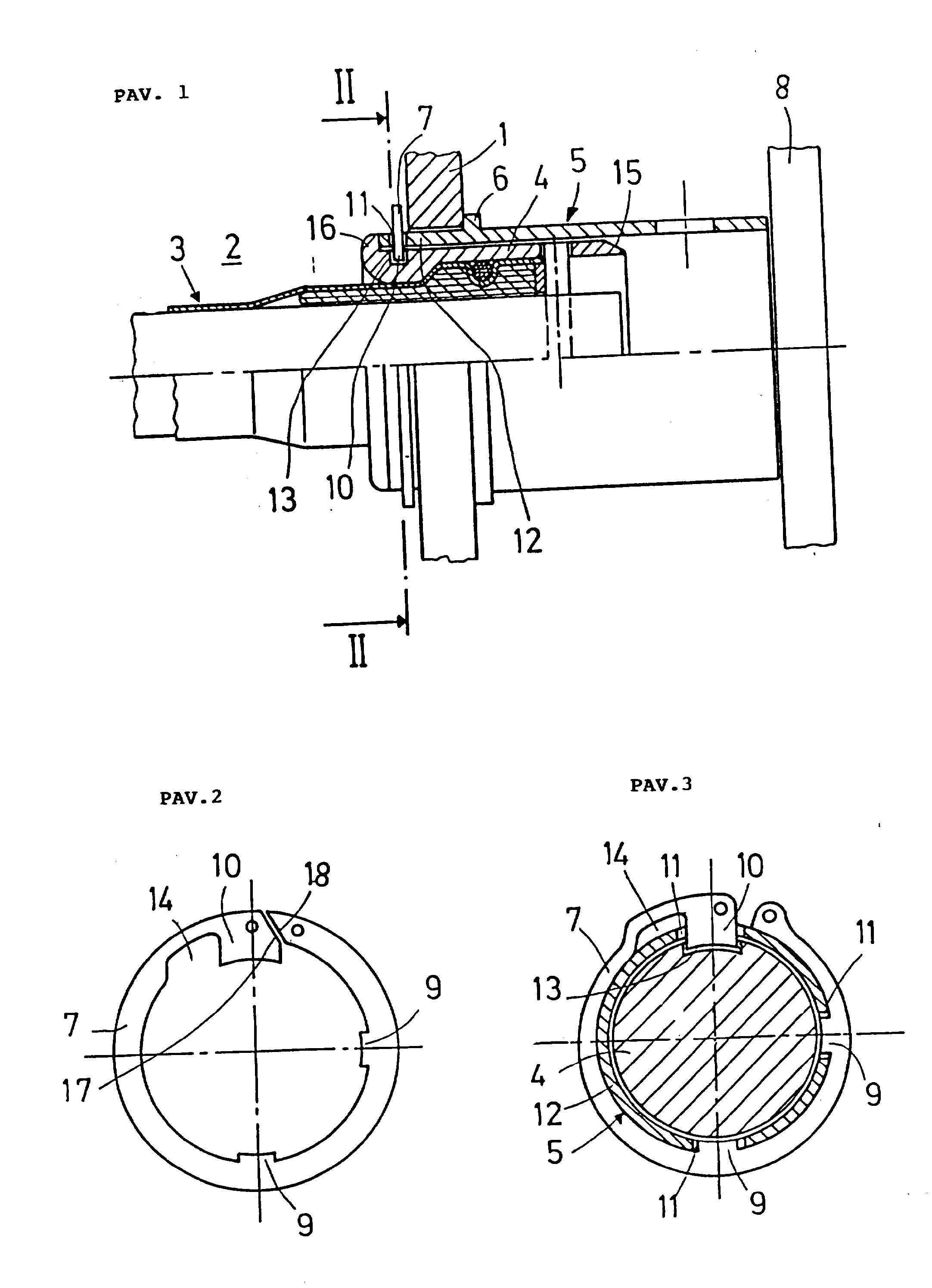

[0013] Priimtiniausias variantas, kai įvorė pagaminama taip, kad būtų prigludusi prie atgalinės nuspaudimo plokštės pusės, o stabdymo žiedas būtų ant galinio nuspaudimo kameros įvorės galo. Išradimo privalumai ypatingi tuo, kad pagaminus stabdymo žiedą iš juostinio spyruoklinio plieno, įvorės sienelė gali būti labai plona. Dėl to pasiekiama medžiagų ir išlaidų ekonomija. Be to, pasiektu gabaritų sumažėjimu pagerinamas įstatymas į konstrukciją. Palyginti didelis ašinių jėgų priėmimui skirtas iškyšų plotis užtikrina ašinių jėgų perdavimą. Kitas privalumas yra tas, kad, atkabinant su įstatoma detale sukabintą iškyšą, stabdymo žiedas užfiksuojamas, t. y. nepasisuka ir neiškrenta, kadangi kitos stabdymo žiedo iškyšos yra sukabintos su įvore. Stabdymo žiedą iš juostinio spyruoklinio plieno galima pagaminti štampavimo būdu. Išradimas smulkiau paaiškinamas šiame aprašyme ir brėžiniuose, kuriuose: pav. 1 - nupylimo elemento tvirtinimo išilginis pjūvis, pav. 2 - pjūvis pagal liniją II - II pav. 1,

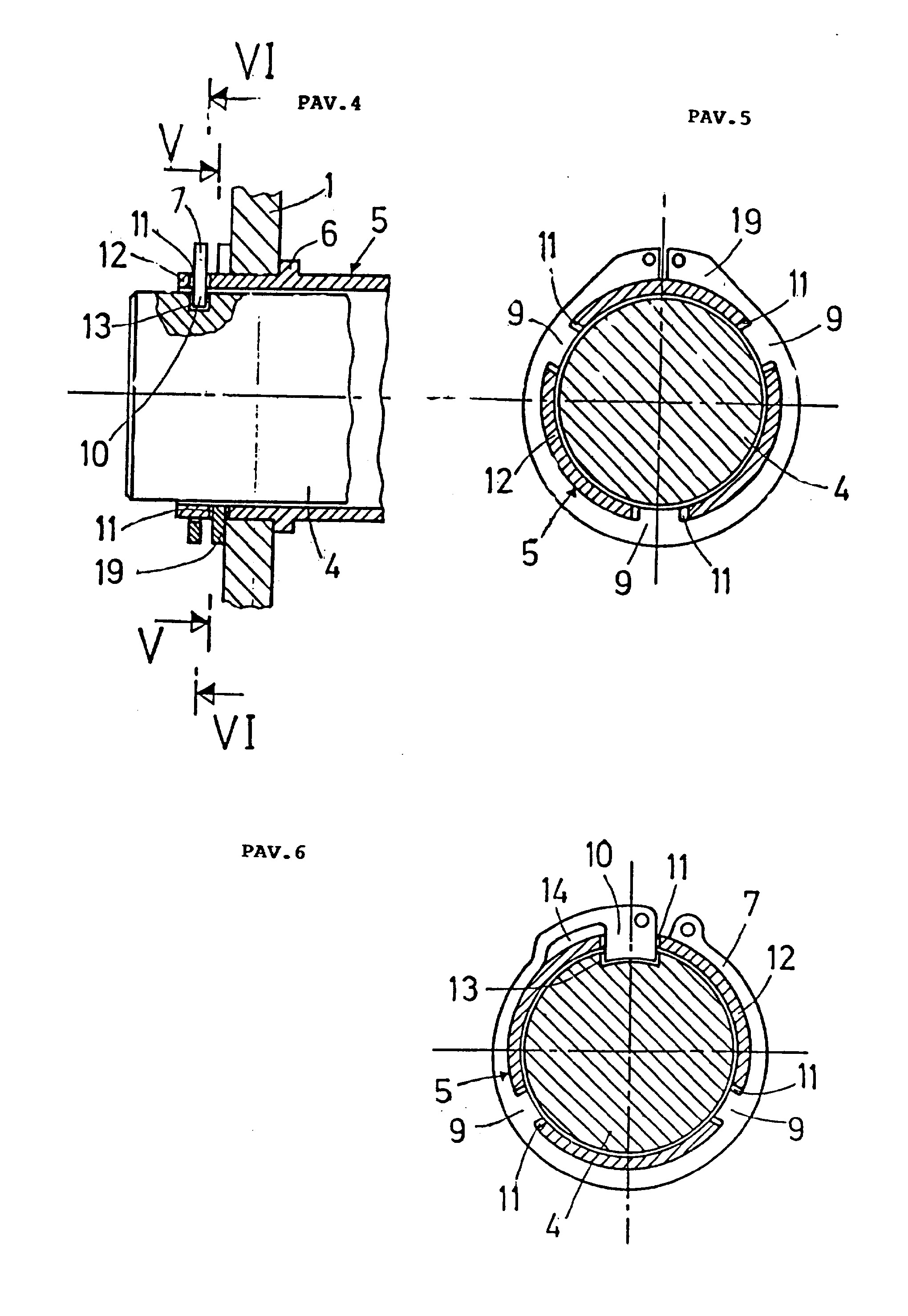

[0014] pav. 4 - kitas tvirtinimo pagaminimo variantas, iš-ilginis pjūvis,
[0015] pav. 6 - pjūvis pagal liniją VI - VI pav. 4.
[0016] Atitvertoje nuspaudimo plokštėmis 1 nuspaudimo kameroje 2 patalpinti keli nupylimo elementai 3. Ant nupylimo elemento 3 užmauta įstatoma detalė 4, kuri įstatoma j, nuspaudimo plokštės 1 įvorę 5. Įvorė 5 įeina į nuspaudimo plokštės 1 kiaurymę ir flanšu 6 priglaudžiama prie nuspaudimo plokštės 1 išorinės pusės. Priekinis įvorės 5 galas, ant kurio yra fiksuojantis įvorę ašine kryptimi stabdymo žiedas 7, kerta nuspaudimo plokštę 1. Kitas įvorės galas prigludęs prie preso vaisiams galinės sienelės 8, kuri įrengiama už patalpintos įvorės 5.
[0017] Stabdymo žiedas 7 pagamintas iš juostinio spyruoklinio plieno ir turi kelias iškyšas 9 ir 10, esančias vidi-nėje pusėje (pav. 2). Parodytame pavyzdyje yra dvi iš-kyšos 9 ir viena iškyša 10. Nukreiptos į vidų iškyšos 9 ir 10 praeina per prapjovą 11, esančią įvorės 12 sienelėje. Prapjovos ilgis yra šiek tiek didesnis, negu iškyšų 9 ir 10 plotis. Todėl stabdymo žiedas fik-suojamas, t.y. nepasisuka ant įvorės, ir fiksuoja nuo ašinio poslinkio įvorę 5. Jeigu iškyšos 9 neišeina už vidinės įvorės 5 sienelės, tai iškyša 10 praeina per įvorės sienelę 12 į patalpintą ant įstatomos detalės 4 išorinės pusės išpjovą. Iškyšos 10 ilgis šiek tiek didesnis už jos plotį. Dėl to įstatoma detalė 4 arba nupylimo elementas 3 ašine kryptimi nejuda ir nepasisuka. Iškyša 10 sudaro stabdymo žiedo 7 galą ir gali pasikelti virš esančios prie stabdymo žiedo 7 atka-binančios prapjovos 14, dėl to atsilaisvina įstatoma detalė 4 ir galima nuimti nupylimo elementą 3.
[0018] Įstatomos detalės 4 priekinės pusės gale yra nuožula 15, kuri, įdedant įstatomą detalę 4 į įvorę 5, remiasi i, iškyšą 10 ir nustumia ją, įveikdama iš stabdymo žiedu 7 sukeliamas spyruoklines jėgas. Įstatoma detalė 4 įeina į įvorę 5 tiek, kad briaunelė 16 atsiremia į įvorės 5 galą. Po to įstatoma detalė 4 arba nupylimo elementas 3 pasukamas, kol iškyša 10 įkrenta į išpjovą 13, ir įstatoma detalė 4 užfiksuojama įvorėje 5.
[0019] Pav. 3 pateiktas kitas stabdymo žiedo 7 pagaminimo variantas. Stabdymo žiedo 7 galas, ant kurio yra iškyša 10, turi nuožulą 17, perdengtą kito stabdymo žiedo 7 galo nuožula 18. Keliant iškyšą 10, nuožula 17 spaudžia nuožulą 18. Nuožula 18 stipriai priešinasi iškyšos 10 nukreipimui ir, , tuo pačiu, sąlygoja stabdymo žiedo 7 padidintą sulaikymo įrąžą.
[0020] Pav. 4-6 parodytas pagaminimo pavyzdys, kuriame pa-pildomas stabdymo žiedas 19. Šis patalpintas ant įvorės 5 žiedas 19 yra prigludęs prie vidinės nuspaudimo plokštės 1 pusės ir todėl reikalingas įvorės 5 ašiniam fiksavimui. Trys esančios stabdymo žiedo 19 iškyšos 9 įeina į įvorės 5 prapjovą 11 ir fiksuoja stabdymo žiedo 19 padėtį ant įvorės 5. Tam tikru atstumu nuo stabdymo žiedo 19 išilgai ašies patalpintas stabdymo žiedas 7, kuris, kaip pav. 1 variante, fiksuoja įstatomą detalę 4 ašies kryptimi ir radialiai, bet nefiksuoja įvorės 5 ašies kryptimi.
[0021] Kituose, neparodytuose brėžiniuose išradimo varian-tuose, stabdymo žiedą 7 arba 19 galima pagaminti, derinant su smeiginiu uždoriumi, taikomu žinomuose nupylimo elementų, esančių vaisinio preso nuspaudimo plokštėje, tvirtinimo ir fiksavimo sprendimuose. Tuomet tarp nuspaudimo plokštės 1 ir įvorės 5 vietoje šakinio sujungimo galima taikyti srieginį sujungimą.
[0022] Siūlomo tvirtinimo ir fiksavimo panaudojimas neapsi-riboja nupylimo elementais vaisių presuose. Juose galima sėkmingai panaudoti visais atvejais, kada būtina įstatomą įvorėje detalę arba įvorę plokštėje blokuoti nuo ašinių ir radialinių poslinkių.
1. Įrenginys i, įvorę įstatomos detalės išardomam tvirtinimui ir fiksacijai, ypač vaisiams spausti skirto preso plokštės nupylimo elemento, su stabdymo žiedu, kuris patalpintas ant įvorės ir įeina i, įstatomos detalės išpjovą, besiskiriantis tuo, kad gaminio atpiginimui ir tvirtinimo patikimumo padi-dinimui stabdymo žiedas (7, 19) pagamintas iš spy-ruoklinės medžiagos ir savo vidinėje pusėje turi vieną arba kelias iškyšas (9, 10), įeinančias į atitinkamas prapjovas (11), esančias įvorės sienelėje (12).
2. Įrenginys pagal 1 punktą, besiskiriantis tuo, kad mažiausiai viena iškyša (10) pralenda pro įvorės sienelę (12) ir susikabina su atitinkama išpjova (12) išorinėje įstatomos detalės (4) pusėje.
3. Įrenginys pagal 1 arba 2 punktą, besiskiriantis tuo, kad stabdymo žiedo (7, 19) įrengimui reikalingos prapjovos (11) yra išdėstytos įvorės (5) priekinės pusės galinėje dalyje ir yra nu-tolusios ašine kryptimi nuo įvorės (5) briaunelės (16) atstumu šiek tiek didesniu, negu suspaudimo plokštės (1), į kurią įstatyta įvorė (5), storis.
4. Įrenginys pagal vieną iš 1-3 punktų, besiskiriantis tuo, kad prapjovų (11) ilgis ir išpjo-vos (13) ilgis atitinka iškyšų (9, 10) plotį.
5. Įrenginys pagal vieną iš 1-4 punktų, besiskiriantis tuo, kad ant vieno stabdymo žiedo (7) galo patalpinta iškyša (10), skirta sukabinimui su įstatoma detale (4), o taip pat atkabinančioji prapjova (14) iškyšos (10) atlaisvinimui.
6. Įrenginys pagal vieną iš 1-5 punktų, besiskiriantis tuo, kad įstatomos detalės (4) priekinės pusės gale yra nuožula (15), sąveikaujanti, įvedant į įvorę, su stabdymo žiedo (7) iškyša (10) ir atstumianti ją į išlaisvinimo padėtį.
7. Įrenginys pagal 1-6 punktų, besiskiriantis tuo, kad stabdymo žiedo (7) galas, turintis skirtą sukabinimui su įstatoma detale (4) iškyšą (10), perdengtas kitu stabdymo žiedo (7) galu.
8. Įrenginys pagal 7 punktą, besiskiriantis tuo, kad stabdymo žiedo (7) galai, kurių kiekvienas aprūpintas nuožula (17, 18), patalpinti vienas virš kito.
9. Įrenginys pagal vieną iš 1-8 punktų su patalpintu įvorės gale ir nukreiptu į nuspaudimo kamerą stabdymo žiedu, besiskiriantis tuo, kad pagaminta įvorė (5) yra prigludusi prie nuspaudimo plokštės (1) priešingos pusės.
