LT3691B

IŠLYDYTO STIKLO TIEKIKLIO VAMZDINIS MAIŠYMO BLOKAS, TIEKIKLIO TAURĖ IR TIEKIMO IR MAITINIMO BLOKAS

MOLTEN GLASS FEEDER TUBE-STIRRER ASSEMBLY, FEEDER CUP AND FEED ASSEMBLY

Referatas

[LT] Siūloma ugniai atsparų vamzdį, valdantį stiklo srautą iš stiklo tiekiklio taurės, kombinuoti į vieną bloką su pasisukančiu maišymo įtaisu, naudojamu stiklo paviršiaus įvijumo valdymui, tuo pačiu pašalinamas vienas iš dviejų sukimosi mechanizmų ir taip pat pašalinamos sąlyginio sukimosi greičio centravimo ir reguliavimo problemos. Maišymo elementus sudaro rombo pavidalo skerspjūvio mentės, pagamintos iš platinos ir radžio lydinio, prijungiamos prie sunkiai lydomo elemento. Dažniausiai naudojami trys maišymo elementai, išdėstyti vieno spindulio apskritimu lygiais atstumais vienas nuo kito taip vadinamame "Tubekso" bloke. Numatoma nauja atraminė konstrukcija ir pavara minėtam blokui. "Tubekso" blokas naudojamas kineskopų kolbų stiklinių ekranų gamyboje.

[EN]

Aprašymas

[0001] Šis išradimas priskiriamas išlydyto stiklo tiekimo ir išlydyto stiklo maišymo tiekiklio taurėje įtaisui, iš kurio stiklas tiekiamas dozuotai lašų pavidalu i, stiklą formuojančią mašiną. Būtent, šis išradimas priskiriamas patobulintam vamzdiniam maišymo įtaisui, kuris žemiau kartais vadinamas "Tubeksu". Ji, sudaro vienas blokas, kurį valdo ir pasuka viena atrama ir pavara, ir kuris naudojamas presuotų optinių stiklinių dirbinių, pavyz-džiui, kineskopų kolbų ekranų, gamyboje.

[0002] Iki šio laiko stiklas, kurį lydo ir išvalo stiklo ly-dymo krosnyje, buvo tiekiamas šildymo kanalu, kuriame pasiekiamas stiklo būvis, tinkamas formavimo proceso panaudojimui. Išlydytas stiklas iš šildymo kanalo pa-tenka į tiekiklio taurę, turinčią apačioje kiaurymę, pro kurią tąsus stiklas nuolat teka žemyn. Išlydyto stiklo dozės supjaustomos atskirų lašų pavidalu, stik-lui išėjus iš kiaurymės. Stiklo, tekančio iš šildymo kanalo į tiekiklį, linijinio horizontalaus srauto cha-rakteristikas veikia srauto krypties pasikeitimas tiekiklio taurėje iš horizontalios į vertikalią, sudaran-tis lašo formavimo proceso dalį. Vamzdžio sukimosi sąs-kaita šiam procesui suteikiamas taip pat maišymo veiks-mas. Tradiciškai stiklo tiekimas ir vertikalus tiekė-jimas per tiekiklio kiaurymę valdomas adatiniu plunže-riu, atliekančiu slenkamąjį - grįžtamąjį pasislinklmą vertikalia kryptimi, patalpintu tiekiklio kiaurymės centre vamzdžio viduje. Kaip parodyta JAV patentuose Nr. 2654188 ir Nr. 2654186, koncentriškai su vamzdžiu, apsupančiu plunžerį, patalpintas antras apvalus segmen-tuotas cilindrinis elementas, turintis maišytuvo men-tes. Šis įprastas mechanizmas žinomas "Tubekso" bloko vardu. Vamzdis yra viršuje šalia kiaurymės ir jo pa-dėtis vertikalia kryptimi reguliuojama. Jis turi savo atskirą tvirtinimo įtaisą ir atskirą sukimo pavarą. Išoriniai "Tubekso" bloko elementai turi nepriklausomą tvirtinimą ir pavarą. Paprastai "Tubekso" blokas gami-namas iš išlenktų elementų (trijų), vienodai nutolusių vienas nuo kito laikiklyje, laikančiame cilindrinio įtaiso pavidalo elementus, koncentriškai išdėstytus apie vamzdi,. Į išlydyto stiklo tiekiklį nusidriekia vertikaliai susimaišančios, periferiškai patalpintos mentės arba maišymo elementai. Maišymo elementai, sukimosi apie vamzdžio išilginę ašį metu, užtikrina išlydyto stiklo, esančio tiekiklio taurėje, maišymą ir temperatūros bei klampumo vienalytiškumą. Vamzdis, esantis virš tiekiklio kiaurymės, gali reguliuoti stiklo tiekimo i, kiaurymę greiti, aukščiau kiaurymės. Jos išorėje esantis " Tubekso" blokas padeda valdyti stiklo paviršiaus įvijumą, kuris susidaro, visų pirma, stiklo paviršiaus garavimo sąskaita. Adatinis plun-žeris, koncentriškai patalpintas vamzdžio viduje, pe-riodiškai atlieka sinchroniškai su formuojančia mašina slenkamuosius - grįžtamuosius judesius vertikalia kryptimi tiekiklio taurės kiaurymės atžvilgiu, parūpinant stiklo porciją kiaurymės išėjime, nukerpant lašą žirklėmis, atliekančiomis skersine kryptimi slenkamuosius-grįžtamuosius pasislinkimus.

[0003] Išradimo tikslas yra išlydyto stiklo tiekimo į formuo-jančią mašiną patobulinto mechanizmo sukūrimas, lei-džiantis žymiai pagerinti stiklinių gaminių kokybę ir sumažinti nenašaus laiko nuostolius, kurie atsiranda naudojant atskirus "Tubekso" bloko tvirtinimo ir pavaros įtaisus.

[0004] Priimant domėn aukščiau minėtų stiklo tiekimo ir formavimo funkcijų aprūpinimo būtinumą stiklinių gaminių ga-mybos proceso metu, vienas iš specifinių šio išradimo tikslų yra patobulinto vieningo bloko, apjungiančio tiekiklio vamzdį Ir maišymo elementus, sukūrimas. Šis blokas išlaikomas tiekiklio taurėje vienu bloko sukimo atraminiu įtaisu. Tokiai konstrukcijai reikalingas tik-tai vienas pavaros mechanizmas, kuriuo atliekamas bloko sukimas tiekiklio taurėje.

[0005] Aukščiau minėtas patobulinimas leidžia pasiekti kitą tikslą - sumažinti stiklo tiekiklio tvirtinimo ir vamz-džio bei maišymo elementų, kaip vieningos, suteikian-čios judėsi,, dalies, mechanizmą, tuo pačiu supaprasti-namas visas įtaisas. Aprūpinant vieninteli, besisukanti, bloką, pašalinamos problemos, susijusios su dviejų kon-centrinių mechanizmų paleidimo ir jų valdymo sukimosi greičiu būtinybe, tokiu būdu pagerinama stiklo kokybė tiekiklio taurės kiaurymės išėjime. Naudojant siūlomą įtaisą, žymiai sumažėja nuostoliai, susiję su tokiais stiklo defektais, kaip oro burbuliukai ir įvijumas.

[0006] Kitą išradimo tikslą ir privalumą sudaro gedimų, eks-ploatacinių išlaidų, metalo korozijos ir dėl to stiklo užterštumo sumažėjimas. Priimant domėn, kad žinomą me-chanizmą sudaro trys, nutolę vienas nuo kito 120° kam-pu, pakabinti elementai, išlaikomi pavaros mechanizmu, sekcijų išlyginimo viena kitos atžvilgiu ir tiekiklio vamzdžio atžvilgiu problemos pašalinamos siūlomu vie-ningu mechanizmu, kuriame vamzdis ir maišytuvai sujung-ti i, vieną veikianti, bloką.

[0007] Išlydyto stiklo tiekimo ir maišymo tiekiklio taurėje įtaisas turi vienintelį tuščiavidurį apvalų cilindrinį bloką, turintį apvalią centrinę kiaurymę, kurią sudaro sienelės išilginis vidinis paviršius ir to paties storio sienelės apvalus cilindrinis apatinis paviršius, patalpintas išlydytame stikle. Virš apatinės cilind-rinės sekcijos (dalies) yra didelių išmatavimų vir-šutinė sekcija, ant kurios pakabinama daugybė verti-kalių maišymo elementų, kurie tęsiasi šalia sienelės išorinio paviršiaus ir atsilieka tam tikru atstumu nuo apatinės sekcijos, kad aprūpintų daugybę vertikaliai kabančių maišymo elementų. Tinkamiausia, kuomet maišymo elementai išdėstyti aplink apatinę sekciją lygiais atstumais vienas nuo kito. Vienas atraminis rėmas yra virš tiekiklio taurės apvalios kiaurymės, aprūpindamas bloko, patalpinto išlydytame stikle, pakabinimą dar-binėje padėtyje. Atraminį itaisą sudaro vamzdžio ir maišymo elementų sukimo aplink centrinę a ši, priemonė. Bloką, kurį sudaro vamzdis ir maišymo elementai ir kuris iš dalies patalpintas išlydytame stikle, suka vie-nintelis varantysis variklis, sujungtas su varomąja bloko, išdėstyto koncentriškai tiekiklio taurės kiau-rymės atžvilgiu, priemone. Atraminis rėmas, užtikrinan-tis bloko sukimą, išlaikomas pagrindiniu rėmu, aprūpin-tu bloko vertikalios padėties reguliavimo priemone tiekiklio taurės kiaurymės dugne atžvilgiu.

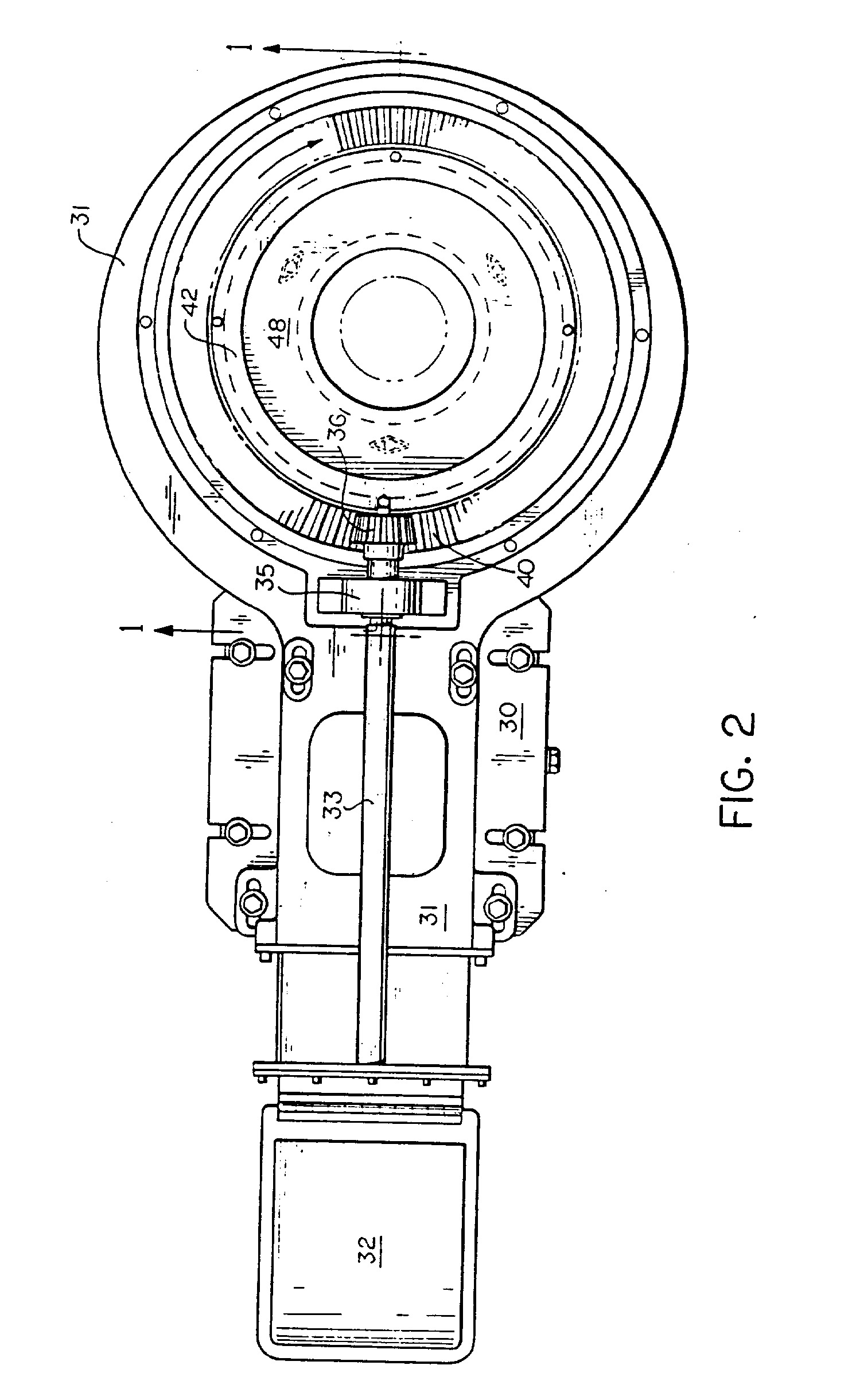

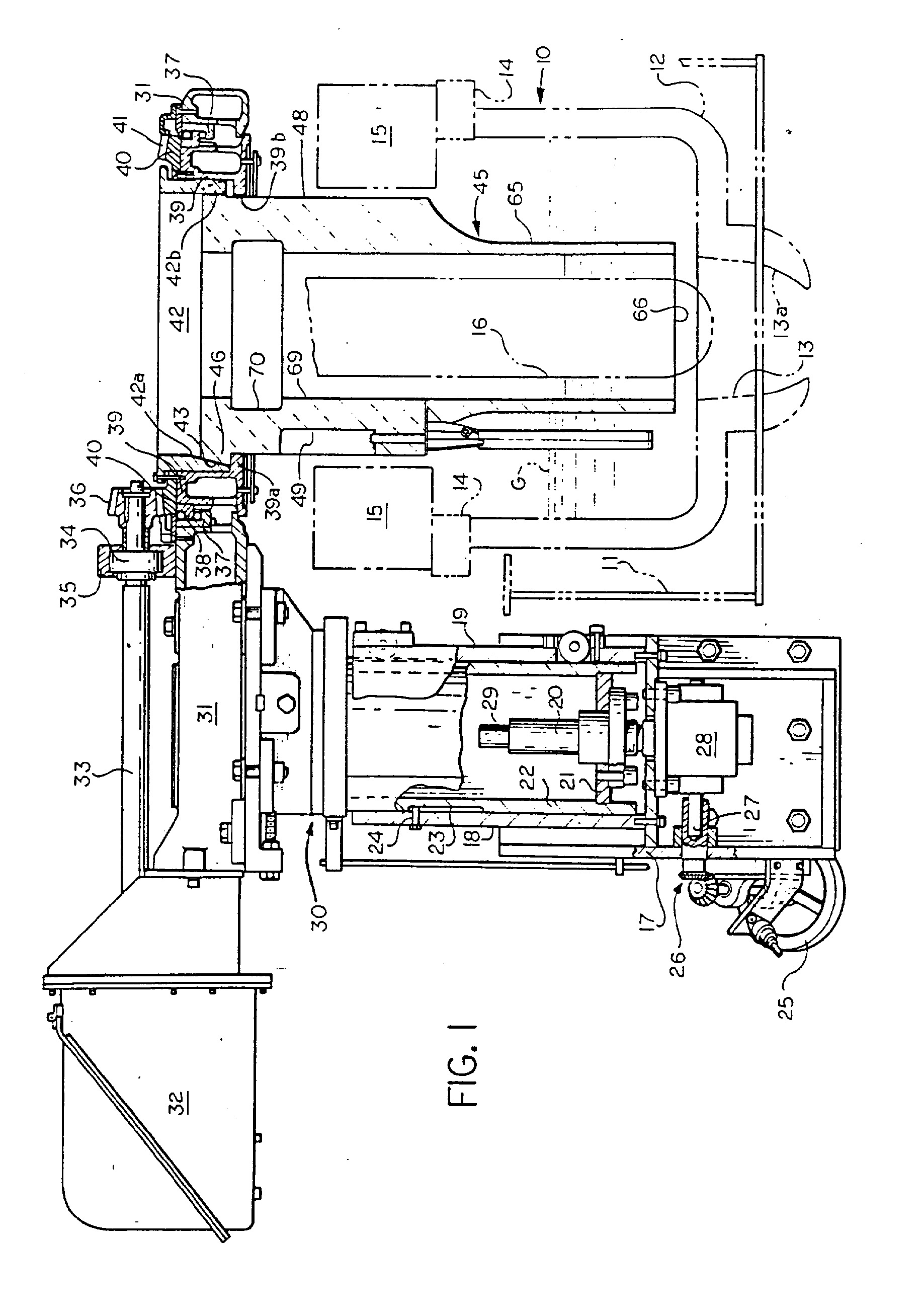

[0008] Žemiau aprašomas išsamus išradimo įgyvendinimas pagal pridedamus brėžinius. Fig. 1 parodytas siūlomo vamzdinio maišymo bloko ir jo atraminio įtaiso bei pavaros, esančios darbinėje padėtyje stiklo tiekiklyje (pastarasis parodytas punktyrine linija), dalinio pjūvio šoninis vaizdas . Fig. 2 parodytas įtaiso, pavaizduoto Fig. 1, vaizdas iš

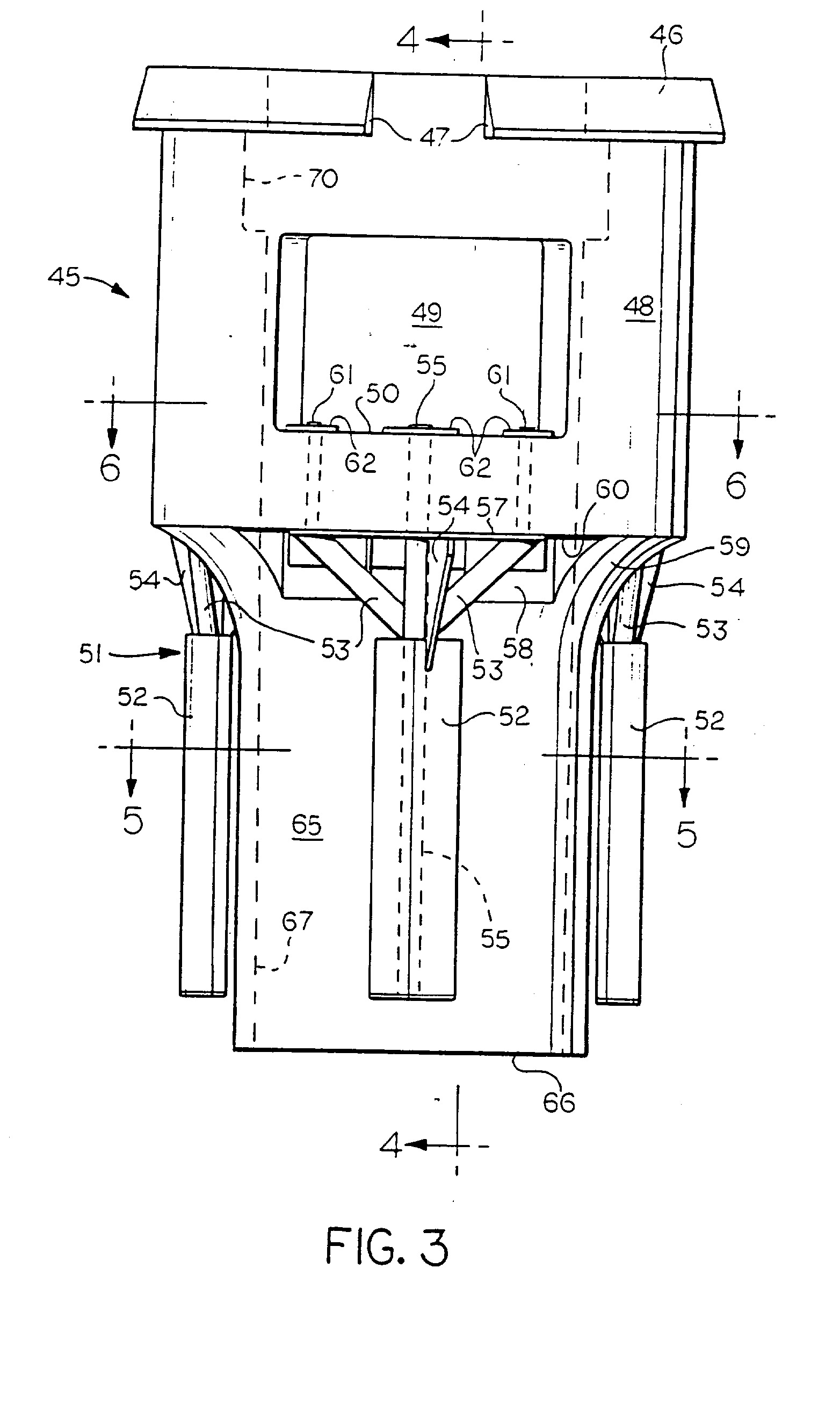

[0009] Fig. 3 parodytas siūlomo vamzdinio maišymo bloko šoni-nis vaizdas, iliustruojantis jo konstrukcijos detales.

[0010] Fig. 1 parodytas siūlomas įtaisas, sumontuotas naudo-jimui stiklo virimo krosnies 10 tiekiklyje ( parodyta punktyrine linija) . Tiekiklis turi plieninį atramini, rėmą 11, tiekiklio taurę 12, turinčią apatinę kiaurymę, sudarytą šuliniu 13 ir susiaurinančiu žiedu 13a, dangčio 14 atramą ir žiedini, dangti, 15. Paprastas apvalaus skerspjūvio adatinis plunžeris 16 pakabinamas neparodytu darbiniu mechanizmu vertikaliai slenkamojo - grįžtamojo judesio virš kiaurymės 13 atlikimui. Plun-žeris patalpinamas ir juda tokiu būdu, kaip tai ap-rašyta JAV patente Nr. 2654186. Vamzdinis maišymo blokas sumontuojamas nejudamame rėme tiekiklio taurės šone atraminėje konstrukcijoje 17, aprūpintoje vertikaliu slystančiu rėmu, kuri, sudaro nejudantys vertikalūs šo-niniai elementai 18 ir 19. Vertikalaus rėmo viduje yra stovas 20, skersinio 21 dėka pritvirtintas prie vamzdinio vežimėlio 22. Vežimėlis 22 turi vertikalią išpjo-vą 23, i, kurią įeina kaištis 24, apribojantis jos vertikalų judėjimą. Rankinio valdymo smagratis 25 pasi-suka bet kuria kryptimi ir susikabinančiais kūginiais krumpliaračiais 26 pasuka trumpą veleną 27, prijungtą prie pavaros 28, pradedančios sukti jos centrinį išėji-mo veleną 29, kuris įsuktas į stovą 20. Sukantis vele-nui 29, jo sriegis susikabina su atitinkamu stovo 20 vidiniu sriegiu, pakeldamas arba nuleisdamas vežimė-lį 22. Vežimėlio 22 viršutiniame gale įmontuotas hori-zontalus kronšteininis blokas 30, laikantis viršutinį rėmą 31, kurį sudaro žiedinė dalis ( žr. Fig. 2), kuri tęsiasi virš tiekiklio 10, bet yra pakankamu atstumu nuo dangčio 15. Prie rėmo 31 taip pat tvirtinasi va-riklio 32, kurio viduje yra hidraulinis variklis ( ne-parodytas) , pajungtas išėjimo veleno 33 sukimosi užtik-rinimui, dangtis. Šis velenas 33 sumontuotas taip, kad gali suktis laikiklio 35, kietai pritvirtinto rėme 31, guoliuose 34 . Veleno 33 gale pleištu užtvirtintas ve-dantysis krumpliaratis 36. Iš vien su rėmu 31 išlieta žiedinė nejudanti detalė 37, kuri atlieka žiedinio griovelio ir guolio korpuso, i, kuri, įeina žiedinis flanšas 38, funkcijas. Prie žiedinio flanšo 38 kietai pritvirtintas vidinis žiedinis liejinys 39. Vidinio žiedo 39 išorinėje pusėje kietai pritvirtinamas krumpliaratis 40 tokiu būdu, kad kūginiai rato 40 dantu-kai 41 susikabina su vedančio krumpliaračio 36 kūgi-niais dantukais. Ši konstrukcija yra vamzdinio maišymo bloko (kuris bus aprašytas žemiau) laikiklis ir posūkio mechanizmas, patalpintas virš stiklo virimo krosnies stiklo tiekiklio taurės.

[0011] Vidinis žiedinis liejinys 39 turi apatinę plokšte-lę 39a, i, kurios kiaurymę 39b įstatomas vamzdinis maišymo blokas 45. Blokas 45 centruojamas apibrėžtoje padėtyje kiauryme 39b ir išlaikomas plokštelės 39a laikiklyje. Prie liejinio 39 pritvirtinama viršutinė įvorė 42, kurios žiedinis kūginis paviršius kontaktuoja su vamzdinio maišymo bloko kūginiu paviršiumi 43.

[0012] Vamzdinis maišymo blokas yra atlietas iš keraminės me-džiagos, naudojamos vamzdinių konstrukcijų ir pan., pritaikomų išlydyto stiklo tiekikliuose, gamyboje. Vir-šutinis išsikišantis išorėn bloko 45 flanšas 46 remiasi į vidinio žiedinio atraminio liejinio 39 apatinę plokš-telę 39a. Fig. 3 parodyta bloko 45 išlaikymo fiksuotoje padėtyje priemonė, užtikrinanti jo sukimąsi darbinėje padėtyje. Šioje konstrukcijoje flanšas 46 turi vertikalias išpjovas (Fig. 3), padarytas tarp nutolusių vienas nuo kito tam tikru atstumu vertikalių paviršių 47. Vidinio žiedinio liejinio viršutinė įvorė 42 turi kaiš-čius 42b, kurie įeina į išpjovas. Kaiščio susijungimas su išpjova užtikrina bloko 45 posūkio pavaros sujungimą veikiamas jėgos, perduodamos per vedantįjį kūginį krumpliaratį 40. Viršutinės įvorės 42 sujungimui su flanšu 46 panaudojamos trys išpjovos ir kaiščiai. Vie-toje kaiščių ir išpjovų įvorės žiedinis kūginis pavir-šius 43 gali būti standžiai užfiksuotas bloko 45 vir-šutinio galo kūginiame žiediniame paviršiuje 42a, kad išlaikytų bloką fiksuotoje padėtyje jo sukamajam darbui stikle.

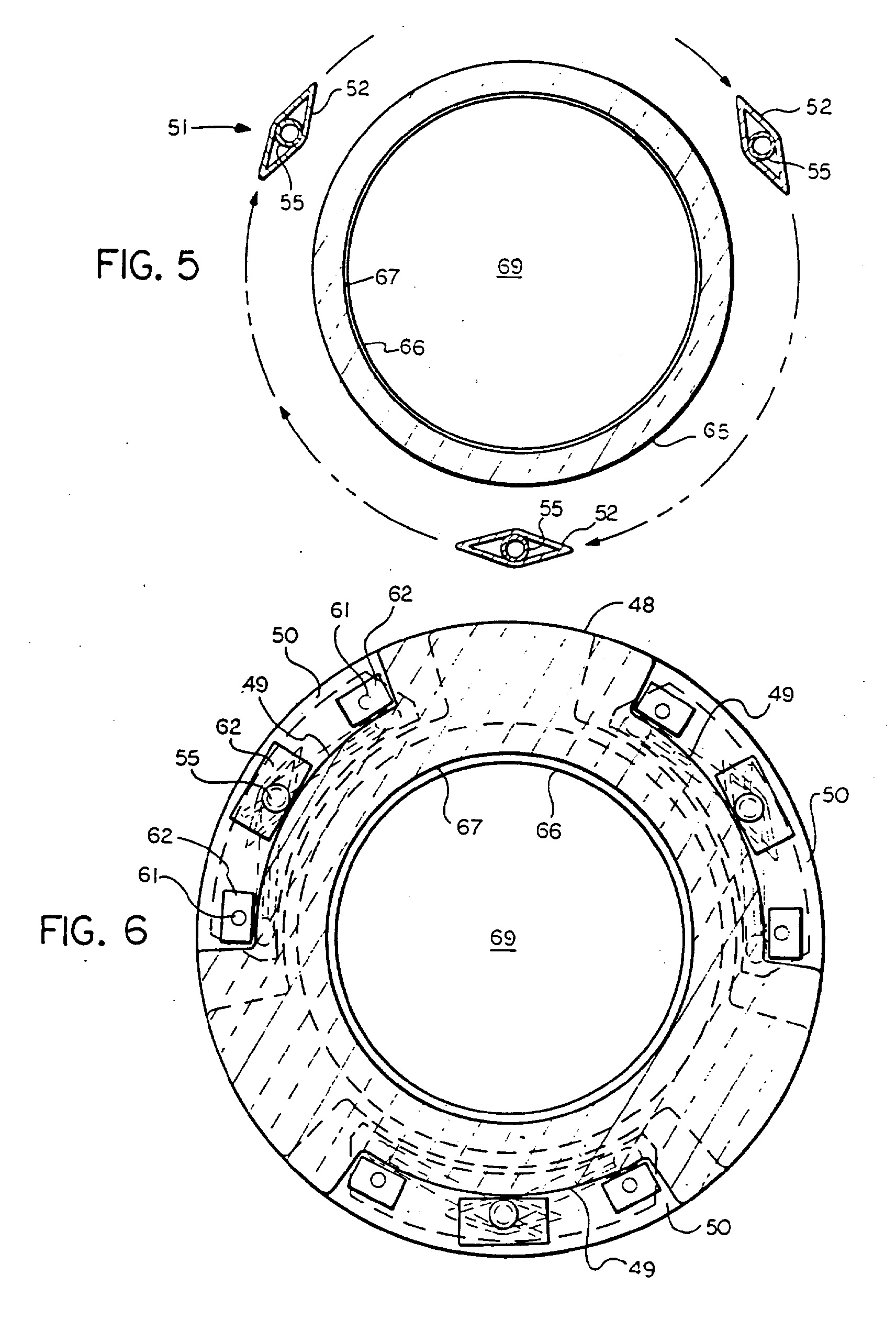

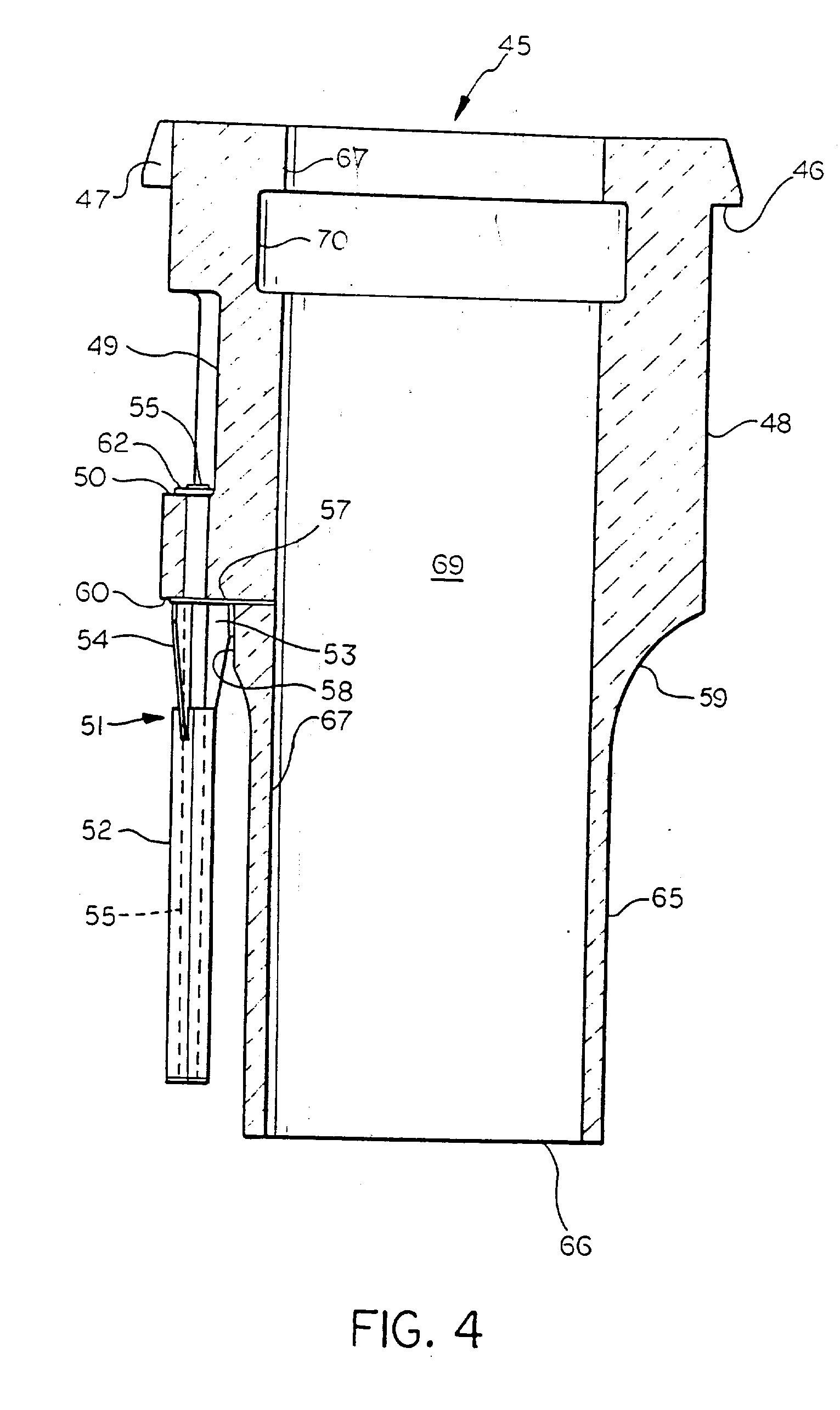

[0013] Blokas 45 turi tiesią cilindrinę viršutinę dali 48, kuri tęsiasi virš flanšo 46 ir kurioje padaryta daugybė radialinių išpjovų 49 maišymo elementų įtvirtinimui. Kaip matyti Fig. 6, yra trys tokios išpjovos 49, išdės-tytos vienodu atstumu viena nuo kitos viršutinės dalies 48 periferijoje. Išpjovų 49 kiekis gali keistis. Iliustruojamame variante parodytos trys išpjovos, at-siliekančios viena nuo kitos 120°, matuojant per jų centrus. Kiekviena išpjova 49 turi apatini, plokščią laipteli, 50, ant kurio pakabinami maišymo elementai 51. Išpjovos 49 jų konstruktyviniam sustiprinimui gali tu-rėti vertikalias briaunas (neparodytos), patalpintas tarp plokštelių 62 (žr. Fig. 6) ir besitęsiančias vertikaliai tarp išpjovos 49 viršutinių ir apatinių šo-ninių paviršių. Kaip geriausiai matyti Fig. 4, kiekvienas elementas 51 turi pailgintą, tuščiavidurę, lygiagretainio arba rombo formos mentę, pritvirtinamą šo-niniais kampiniais tvirtinimo elementais 53 ir radiali-niais tvirtinimo elementais 54. Tvirtinimo elementai 53 ir 54 privirinami prie menčių 53 jų viršutiniame gale ir jie tarnauja mentės išlaikymui išlydytame stikle atitinkamoje kampinėje padėtyje. Kitas tvirtinimo elementų 53 ir 54 galas privirinamas prie horizontalios plokštelės 57. Elementai 51 pagaminti iš platinos ir radžio lydinio (90-10), kuris pasižymi puikiomis funk-cionavimo išlydytame stikle sąvybėmis. Kiekvienas elementas 51 tvirtinamas bloke 45 išpjovoje 58, padarytoje iškyšulio 59 srityje žemiau viršutinės cilindrinės dalies 48. Kiekviena išpjova 48 turi besitęsianti, radialine kryptimi viršutini paviršių 60, kuris lygiagretus viršutinės išpjovos 49 paviršiumi 50. Besitęsianti radialine kryptimi sienelė, sudaryta tarp paviršių 50 ir 60, tarnauja maišymo elementų pakabinimo tam tikru atstumu apatinės vamzdinės dalies 65 išorinio paviršiaus atžvilgiu priemone. Plokštelė 57 privirinama prie dvie-jų vertikalių, nukreiptų aukštyn, strypų 61. Fig. 5 parodytos maišymo menčių 52, kurių rombinio skerpsjūvio ilgoji Įstrižainė išdėstyta tokiu būdu, kad ja būtų atliekami apskritiminiai judesiai vamzdinio maišymo bloko 45 sukimosi apie savo išilginę centrinę ąšį metu, darbinės padėtys. Kiekvienos tokios tuščiavidurės men-tės 52 viduje privirinamas tuščiaviduris atraminis vamzdis 55, kurio išorinis diametras atitinka rombinio skerspjūvio mažąją įstrižainę. Vamzdis 55 tęsiasi aukš-čiau menčių 52 ir praeina per išlietą kiaurymę sie-nelėje tarp paviršių 50 ir 60. Vamzdis 55 privirinamas viršutinėje plokštelėje 62 menčių įtvirtinimui darbi-nėje padėtyje, užtikrinančioje mentės stabilumą eks-ploatacijos metu.

[0014] Kiekvienas elementas 51 pritvirtinamas prie keraminio bloko 45 dviem strypais 61, kurie nukreipti vertikaliai ir praeina per išlietą kiaurymę sienelėje tarp pavir-šių 50 ir 60. Strypai 61 praeina pro atitinkamas kiau-rymes, išgręžtas kairėje ir dešinėje viršutinėse plokš-telėse 62 ir privirinamos prie jų. Atraminis vamzdis 55 praeina pro kiaurymę vidurinėje plokštelėje 62 ir privirinamas prie jos savo galu.

[0015] Bloko 45 apatinis cilindrinė dalis 65 turi mažesnį diametrą nei viršutinė dalis 48 ir susijungia išsiki-šančios srities 59 spinduliu keraminės dalies liejinyje. Dalis 65 atlieka vamzdžio funkciją tiekiklio darbe.

[0016] Aprašytoje išradimo įgyvendinimo konstrukcijoje vamzdinis maišymo blokas sumontuotas tokiu būdu, kad jo pavaros mechanizmas ir posūkio vežimėlis yra aukščiau tiekiklio taurės dangtelio 15 už perkaitimo zonos virš tiekiklio taurės dėl to, kad išvengtų metalinių dalių korozijos ir oksidavimosi. Dėl tos priežasties šios viršutinės dalys nebūtinai gaminamos iš sunkiai lydomų metalų (platinos lydinio), tai žymiai sumažina viso įrengimo kainą. Siūlomame įtaise nereikalingos atskiros pavaros maišymo elementų ir vamzdžio sukimui. Šioje konstrukcijoje pašalinami trukumai, būdingi žinomiems įtaisams, pavyzdžiui, "Tubekso" blokui, (1) išlaikant vamzdžio ir maišymo elementų koncentriškumą. Jų sujun-gimo i, vieningą bloką, (2) vamzdžio maišymo elementų vienodų sukimosi greičių (oro burbulų stikle sumaži-nimui) sąskaita (3) atraminio bloko metalo ir pavaros judančių dalių susidėvėjimas ir korozija minimalizuo-jami, kadangi metalinės dalys patalpintos už stiklo tiekiklio perkaitymo zonos, tuo pačiu išvengiama šių dalių korozijos ir stiklo užteršimo, einamasis remontas sumažinamas ir pašalinami gedimai mechanizmo darbe.

[0017] Žemiau bloko 45 išsikišančios dalies 59 yra tuščiavi-durė cilindrinė vamzdinė dalis 65. Vamzdinė dalis 65 turi vienodo storio žiedinę sienelę. Ši dalis veikia kaip tiekiklio vamzdis. Dalis 65 iš dalies panardinta į išlydytą stiklą ir sukasi jame. Darbo metu ji yra 25,4-127,0 mm (1-5 coliais) aukščiau taurės 13 dugno. Nuo vamzdžio apatinio galo 66 sienelės 67 vidinis paviršius platėja i, viršų ir išorėn vertikalės atžvilgiu. Sie-nelės išorinis paviršius yra vertikalus. Vidinės siene-lės 67 kūgiškumas reikalingas ugniai atsparaus elemento išliejimui. Sienelės 67 vidinis paviršius yra glotnus ir lygus nuo apatinio galo 66 iki priešingo viršutinio galo, tuo sudarydamas vidinį atvirą apvalaus skers-pjūvio kanalą 69, praeinantį visu bloko 45 ilgiu. Kanalas 69 atviras į atmosferą ir atlieka ventiliacines funkcijas. Viršutinės dalies 48 viduje, stiklo lygyje, žemiau flanšo 46 yra žiedinė išplėsta ertmė 70. Ši ertmė 70 reikalinga bloko pakėlimui į tam tikrą padėtį ir tolimesniam jo pastatymui arba pašalinimui iš stiklo tiekiklio 10.

[0018] Aukščiau aprašytas išradimo įgyvendinimas naudingas tiekiant išlydytą stiklą i, presformas, presuojančias kineskopų ekranus. Šie stikliniai gaminiai kokybės požiūriu turi būti be burbuliukų, ivijumo, įtrūkimų ir kitų defektų. Šis išradimas turi stimuliuoti kitų aukštos kokybės stiklinių gaminių gamybą. Nors aukščiau minėtas išradimo aprašymas skirtas geresniam išradimo įgyvendinimui, aišku, kad įmanomas kitos modifikacijos išradimo, apibūdinto apibrėžtimi, esmės ir apimties rė-muose .

Apibrėžtis

1. Vamzdinis maišymo blokas išlydyto stiklo tiekimui, besiskiriantis tuo, kad turi tuščiaviduri, vientisą keraminės medžiagos liejinį, turintį apatinę tuščiavidurę vamzdinę dali, panardinimui i, išlydytą stiklą ir sumontuotą su galimybe pasisukti aplink išilginę centrinę ašį, padidintą koaksialinę tuščia-vidurę viršutinę dalį, kuri tęsiasi radialiai išorėn nuo minėtos apatinės dalies, be to, viršutinės ir apatinės dalys sudaro ašinį kanalą, išsikišančią sritį tarp apatinės ir viršutinės dalių, be to, viršutinės dalies išorėje, esančioje virš minėtos išsikišančios dalies, pagaminta išpjova, ir maišymo elementą, turintį prailgintą mentę ir priemonę, pritvirtintą prie vieno mentės galo ir išlaikomą minėto liejinio viršutinės dalies išpjovoje menties išlaikymui pakabintoje padė-tyje išilgai ašies, žemiau išsikišančios srities, prak-tiškai lygiagrečiai apatinės dalies išilginei ašiai, ir patalpintą tam tikru atstumu radialine kryptimi nuo apatinės išorinio paviršiaus dalies.

2. Vamzdinis maišymo blokas pagal 1 punktą, besiskiriantis tuo, kad maišymo mentė turi prailgintą, tuščiavidurę, lygiagretainio skerspjūvio konstrukciją, pagamintą iš sunkiai lydomo metalo.

3. Vamzdinis maišymo blokas pagal 2 punktą, besiskiriantis tuo, kad mentė pagaminta iš platinos ir radžio metalo lydinio.

4. Vamzdinis maišymo blokas pagal 3 punktą, besiskiriantis tuo, kad jis turi platinos- radžio metalinį strypą, kurio vienas galas patalpintas tuščia-vidurės mentės viduje ir tęsiasi išilgai ašies aukščiau menties, be to, strypas turi kito galo patikimo įtvir-tinimo bloko viršutinėje dalyje priemonę, patalpinant išsikišančioje srityje ir išlaikant minėtoje išpjovoje.

5. Vamzdinis maišymo blokas pagal 1 punktą, besiskiriantis tuo, kad jis turi išsikišantį išorėn žiedini, flanšą, patalpintą šalia viršutinės dalies išorinio galo.

6. Vamzdinis maišymo blokas pagal 1 punktą, besiskiriantis tuo, kad jis turi žiedinę vidinę ertmę, padarytą bloko viršutinės dalies sienelėje iš-ilgai jo kanalo, skirtą bloko užkabinimui, kad ji, pa-keltų .

7. Vamzdinis maišymo blokas pagal 1 punktą, besiskiriantis tuo, kad bloko tuščiavidurę viršutinę dali, sudaro apvalus vamzdinis elementas.

8. Tiekiklio taurė, besiskirianti tuo, kad dugne turi išėjimo kiaurymę stiklo tiekimui i, for-muojančią mašiną vientisą keramini, liejinį, turinti, apatinę tuščiavidurę cilindrinę vamzdinę dali, ir vir-šutinę dali,, kuri radialine kryptimi didesnė nei apa-tinė dalis, prailgintą maišymo įtaisą, pritvirtintą prie viršutinės dalies ir patalpintą vertikaliai šalia tam tikru atstumu nuo apatinės dalies sienelės išorinio paviršiaus, žiedinę dali, šalia viršutinės dalies išori-nio žiedo, kurią sudaro radialiai išorėn išsikišantis žiedinis flanšas, rėmą, kuri, sudaro žiedinis elementas, apsupantis liejinio žiedinę dali,, galintį pasisukti žiedinį liejinį, kurį sudaro radialiai vidun nukreiptas laiptelis, į kurį remiasi minėtas žiedinis flanšas, priemonę sujungimui, užtikrinančią vidinio žiedinio liejinio pasisukimą rėmo žiediniame elemente, varomąją priemonę, pritvirtintą prie vidinio žiedinio liejinio, ir jėgos pavaros priemonę, susikabinančią su varomąja priemone žiedinio liejinio ir viso keraminio liejinio, pakabinto prie jo, pasukimui.

9. Taurė pagal 8 punktą, besiskirianti tuo, kad prailgintas maišymo įtaisas turi tuščiavidurę, prailgintą, lygiagretainio skerspjūvio mentę, strypą, kurio vienas galas pritvirtintas tuščiavidurės mentės viduje, o kitas galas tęsiasi aukščiau mentės, be to, strypas įeina i, keraminio liejinio viršutinę dalį, ir priemonę liejinyje strypo kito galo įtvirtinimui jame taip, kad maišymo mentė yra lygiagrečiai tam tikru atstumu apatinės vamzdinės dalies išorinio paviršiaus atžvilgiu.

10. Taurė pagal 9 punktą, besiskirianti tuo, kad mentė ir strypas pagaminti iš platinos ir ra-džio lydinio.

11. Taurė pagal 10 punktą, besiskirianti tuo, kad strypą sudaro tuščiaviduris prailgintas vamzdis, pagamintas iš minėto lydinio.

12. Taurė pagal 10 punktą, besiskirianti tuo, kad minėtą metalo lydinį sudaro 90% platinos ir 10% radžio.

13. Tiekimo ir maišymo blokas stiklo tiekimui ir maišymui, stiklo įvedimui pro kiaurymę tiekiklio taurės dangtelyje tokiu būdu, kad jo apatinė dalis panirtų į stiklą taurėje, o viršutinė dalis liktų virš dangtelio, besiskiriantis tuo, kad turi padidintą cilindrinę dalį, praeinančią per kiaurymę dangtelyje ir turinčią viršutiniame išoriniame gale radialiai išsi-kišantį flanšą, be to, priešais esantis padidintos dalies apatinis galas patalpintas tiekiklio taurėje že-miau dangtelio, daugybę maišymo elementų, kuriuos sudaro nukreiptos išilgai ašies prailgintos mentės, pri-tvirtintos prie viršutinės dalies ir kabančios žemyn nuo jos i stiklą, esančią tiekiklio taurėje tuščia-vidurę cilindrinę apatinę dalį, pagamintą išvien su viršutine dalimi ir turinčią mažesni, nei pastaroji išorini diametrą, be to, apatinės dalies sienelės išorinis paviršius radiališkai patalpintas vidun mai-šymo menčių atžvilgiu, apatinė dalis aprūpina tuš-čiaviduri, vamzdi,, koncentriškai patalpintą tam tikru atstumu nuo tiekiklio taurės išėjimo kiaurymės, be to, bloko pasisukimas apie išilginę aši, sąlygoja atitinkamą maišymo elementų ir apatinės dalies judėjimą išlydytame stikle.

14. Tiekimo ir maišymo blokas pagal 13 punktą, besiskiriantis tuo, kad mentės turi rombo pavidalo skerspjūvius.

15. Tiekimo ir maišymo blokas pagal 14 punktą, besiskiriantis tuo, kad rombo pavidalo skerspjūvio mentės yra tuščiavidurės.

16. Tiekimo ir maišymo blokas pagal 15 punktą, besiskiriantis tuo, kad maišymo mentės pagamintos iš platinos ir radžio lydinio.

17. Tiekimo ir maišymo blokas pagal 13 punktą, besiskiriantis tuo, kad bloko viršutini galąišlaiko sukama žiedinė atrama.
