[LT] Elektroninių vamzdžių ekranų gamybos presas, susidedantis iš pasukamo stalo, sukamo apie koloną, statmeną stalo paviršiui, ant kurio apskritimu yra įtaisyta eilė presavimo formų matricų. Stalo pasisukimo greitis optimizuotas, panaudojus cilindrinio ekscentriko pavarą, užtikrinančią tolygų stalo pagreitėjimą ir sulėtėjimą, kurie nesukelia išlydyto stiklo, esančio presavimo formose pasikeitimo. Pasisukus ekscentrikui taip, kad koncentrinėjo dalis būtų susijusi su stalu, stalas tiksliai pastatomas prieš apdirbimo punktą, o tai leidžia atsisakyti fiksuojančių smaigų, bei panaikina su jų panaudojimu susijusį vėlinimą. Pagreitėjimo ir sulietėjimo maksimumai gaunami sinusiniu dėsniu kintančios kreivės 1/8 ir 7/8 ciklo taškuose.
[EN]
[0001] Pateiktas išradimas susijęs su įrenginiu ir būdu ga-miniams iš stiklo formuoti, o konkrečiau, su būdu ir įrenginiu skirtais stiklinių elektroninių vamzdžių ek-ranų paneliams presuoti.
[0002] Yra žinomas elektroninio vamzdžio ekrano panelio presavimo būdas, panaudojant pasukamą stalą, sudarytą iš daugybės matricų, kurios žingsnis po žingsnio pakeičia daug darbinių padėčių. Tiektuvas paduoda porciją išly-dyto stiklo i, presavimo formos ertmę stiklo padavimo punkte ir ši ertmė su stiklo porcija, sukantis stalui, juda į presavimo punktą, kuriame puansonas įspaudžiamas į matricą, tokiu būdu suformuodamas ekraną. Toliau ju-dant stalui, stiklinis ruošinys ir presavimo forma pereina per pirmąjį aušinimo punktą, presavimo formos apvalkalo nuėmimo punktą, per kitą aušinimo punktą į iškrovimo punktą. Ant pasukamo stalo yra įtaisyta daug skirtingų presavimo formų, skirtų įvairių dydžių ir formų ekranams presuoti. Įprastai šis stalas yra 12 pėdų (3,65 m) skersmens ir didelės masės, slopinančios jėgas, atsirandančias formavimo metu. Didelė įrengimo masė ir aukštas šio įrenginio dalių pozicionavimo tikslumas riboja jo darbinį greitį ir, iš dalies, prailgina pasukamo stalo darbo ciklo trukmę.
[0003] Televizinių vamzdžių ekranai turi būti aukštos kokybės ir turėti tikslius geometrinius išmatavimus. Stiklo ža-liava, paduodama tiektuvu, turi būti tiksliai paskirs-toma matricoje, į kurią ji paduodama, o taip pat tiksliai suformuojama presavimo punkte. Minkštas stiklinis gaminys judėdamas į aušinimo punktą, šio judėjimo metu, neturi būti iškraipytas. Taigi, yra būtina, kad, pasisukus stalui su presavimo forma ir stiklo ruošiniu, nevyktų nepageidautini skysto stiklo ir suformuoto skysto stiklo ekrano iškraipymai. Stalas turi judėti minimaliai vibruodamas, tolydžiai ir būti tiksliai po-zicionuoj amas kiekviename ruošinio apdirbimo punkte. Pavyzdžiui, plunžeris, perduodantis judesį puansonui, kuris suformuoja reikalingą ekrano vidinio paviršiaus vaizdą, sijono kontūrus ir reikalingą ekrano stori,, turi slankioti tiksliai matricos centre. Dėl šių apri-bojimų, keliamų pasukamo stalo judėjimo tolydumui ir pozicionavimo tikslumui, stalas, presuojant elektro-ninių vamzdžių ekranus, negali judėti optimalia trajek-torija, kadangi darbinio ciklo atskirų etapų metu jo greičiai, pagreičiai ir trūkčiojimai sukelia ribinio dydžio jėgas, veikiančias i, išlydytą stiklą.
[0004] Yra žinomi pasukami stalai, naudojami elektroninių vamzdžių formavimui, judantys sukant hidraulinių arba pneumatinių stūmoklių kotais, kuriuose yra įtaisyti smūgius slopinantys mechanizmai, sukeliantys staigius pasukamo stalo greičio pasikeitimus ir apribojantys presavimo įrenginio darbo greitį. Dar daugiau, tokios rūšies pavaras sunku valdyti, kraštinėse stūmoklio pa-dėtyse, kai pradeda veikti fiksuojantys smaigai, kurie yra įterpiami į atitinkamas kiaurymes tiksliai nusta-tant stalą ruošinio apdirbimo punkto, pavyzdžiui, presavimo, atžvilgiu, ir išlaikyti šią padėtį nepakitusią, veikiant judančiam puansonui. Kadangi fiksuojančius smaigus būtina įkišti į kiaurymes iki presavimo operacijos pradžios, norint užfiksuoti sąveikaujančių da-lių padėtį, tai presavimo cikle atsiranda papildomi užlaikymai.
[0005] Viename, žinomame pasukame stale yra panaudotos trys hidraulinės pavaros, sinchronizuojamos hidrauliniu bū-du. Šis sprendimas tik iš dalies panaikina problemas, susijusias su pavaros stūmoklio tuščiąją eiga, ir, taip pat, yra reikalingi fiksuojantys smaigai, užtikrinantys galutinį pozicionavimą. Šiame įrenginyje negalima suma-žinti stalo pasisukimo greičio įtakos į bendrą darbinio ciklo trukmę, apribotą stiklo ruošinio nuėmimu, bei gauti tolydų ciklą, leidžiantį pagerinti gaminių koky-bę. Dar daugiau, neįmanoma simetriškai padidinti arba sumažinti stalo pasisukimo greiti, ir minimizuoti iš-kraipančias (deformuojančias) stiklo ruošini, jėgas, iš-laikant aukštą gamybos našumą.
[0006] Pateikto išradimo tikslai yra šie: elektroninių vamz-džių ekranų kokybės pagerinimas, darbo našumo padidi-nimas ir pagamintos produkcijos kainos sumažinimas. Ki-ti išradimo tikslai yra susiję su stalo pasukimo laiko sumažinimu, išlaikant aukštą gaminio kokybę, stalo ju-desio valdymo proceso pagerinimu ir klaidų, atsi-randančių dėl stalo per didelio arba nepakankamo pasukimo, nustatymu. Taip pat, pagerinama operacijų seka ir yra nereikalingi bendri greitinimo ir lėtinimo mechanizmai .
[0007] Šie tikslai pasiekiami panaudojant pavarą, pasukančią stalą, ant kurio presuojami ekranai, tokiu pagreičiu ir greičiu, kurie yra simetriški poslinkio grafiko atžvil-giu ir nesukelia didesnių nei leistini trūkčiojimų pagreičio kitimo taškuose. Pavara veikia kaip sudvejintas varantysis cilindrinis ekscentrikas, duodantis dideli, sukamąjį momentą ir leidžiantis valdyti stalo padėti, pasukimo ciklo metu. Pateiktame išradimo reali-zacijos pavyzdyje panaudotas 11 apdirbimo punktų dviejų pasukimų presavimo ciklas, kai kiekviename žingsnyje stalas pasukamas 2/11 arba 65,45° laipsnių kampu.
[0008] Stalas pasukamas pastoviai veikiančiu elektros varikliu ir smagračiu, per sankabos ir stabdymo movą sujungtu su slieku, sukančiu sliekratį, ant kurio veleno yra įtai-sytas cilindrinis ekscentrikas. Norint gauti pagreitį ciklo metu kintantį dėsniu artimu sinusiniam, stalo pagreitis gali būti užduotas kaip cilindrinio ekscentriko pasisukimo dėka atsiradusio pasilinkimo funkcija. Sankabos mova pagreitina cilindrinį ekscentriką ekscentriko darbo pauzės, einančios prieš stalo pasukimo pra-džią, metu, o stabdant, cilindrinio ekscentriko suki-masis sulėtinamas ekscentriko pauzės, einančios tuoj pat po stalo pasukimo, metu. Stalo pavaros ekscentrikas leidžia pasiekti maksimalų stalo pasukimo greiti, ir pradeda ji mažinti, kai ekscentriko pasisukimo kampas yra nuo 150° iki 300°, sukurdamas pavaros pasipriešinimą stalo sukimuisi. Pauzė suformuojama stalui esant fik-suotose padėtyse ir todėl gaunamas tikslus stalo pozi-cionavimas darbinėse vietose, tiksliai suderintose su apdirbimo punktais. Tai leidžia atsisakyti fiksuojančių smaigų bei sutaupomas laikas, sunaudojamas smaigų įki-šimui i, fiksuojančias kiaurymes stale ir ištraukimui iš jų. Žinomame, įprastos konstrukcijos stale nepagei-dautinas, pagreitėjimui prarandamas laikas, prailginan-tis stalo pasukimą, dar labiau prailginamas laiku, sugaištamu fiksuojantiems smaigams i, fiksuojančias kiaurymes įvesti ir ištraukti iš jų. Kadangi įrenginys negali dirbti kol fiksuojantis smaigas nebus įkištas į fiksuojančią kiaurymę, tai ruošinio pasukimas į darbinę poziciją trunka apie 2 sekundes. Įrenginyje, realizuotame pagal pateiktą išradimą, pasukimo laikas yra 1 sekundė, taip pat pagerinama gaminio kokybė, gaminys pasidaro kietesnis, padidėja apdirbimo operacijų greitis .

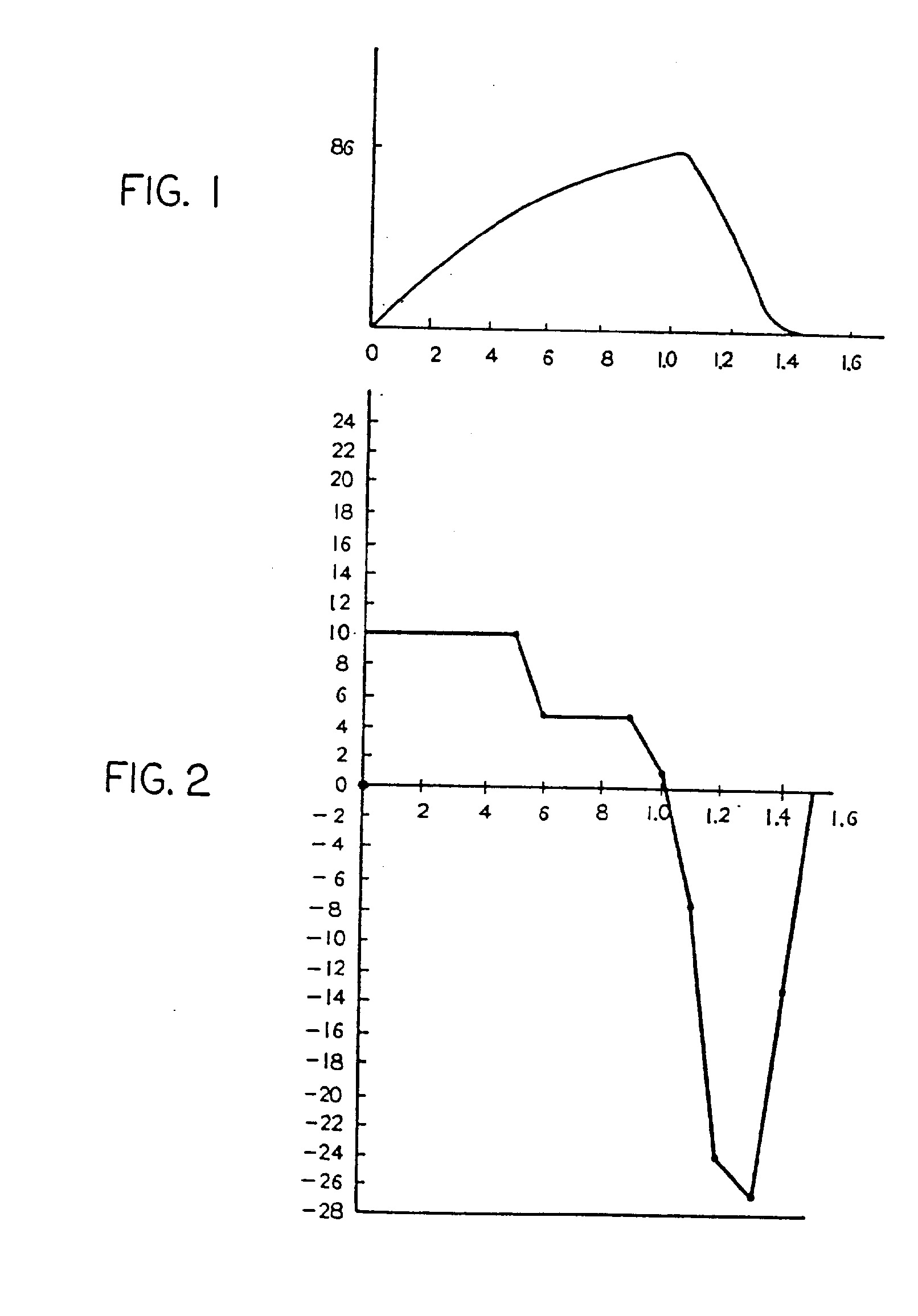

[0009] Išradimas iliustruojamas brėžiniais, kuriuose pavaizduota : Fig. 1 - greičio priklausomybės nuo laiko grafikas, gautas panaudojant elektroninio vamzdžio ekranų gamybai įprastos konstrukcijos pasukamą stalą; Fig. 2 - pagreičio priklausomybės nuo laiko grafikas, gautas panaudojant ekranų gamybai įprastą, kaip ir Fig. 1, pasukamą stalą; Fig. 3 - greičio priklausomybės nuo laiko grafikas, gautas panaudojant elektroninio vamzdžio ekranų gamybai stalą, kuris pasukamas išradime aprašyta pavara; Fig. 4 - pagreičio priklausomybės nuo laiko grafikas, gautas įrenginyje realizuotame pagal pateiktą išradimą; Fig. 5 - poslinkio priklausomybės nuo laiko grafikas, gautas įrenginyje realizuotame pagal pateiktą išradimą; Fig. 6 - ekranų presavimo įrenginio kartu su kitais, papildomais įrenginiais vaizdas; Fig. 7 - ekranų presavimo įrenginio, parodyto Fig. 6, iš dalies supaprastintas vaizdas; Fig. 8 - pasukamo stalo be įrangos, pagal Fig. 1, pje-destalo vaizdas. Fig. 9 - pasukamo stalo su pavara, realizuota pagal pateiktą išradimą ir sudarytą iš kreipiančiosios įvo-rės, stūmiklių, cilindrinio ekscentriko ir jo pavaros, pjūvio dalinis vaizdas; Fig. 10 - pasukamo stalo su ekscentriku, stūmikliais ir ekscentriko pavaros elementais pjūvio dalinis vaizdas; Fig. 11 - elektros variklio ir su juo susijusių ele-mentų, sukančių ekscentriką, vaizdas iš šono; Fig. 12 - stalo pavaros, panaudotos įrenginyje, paro-dytame Fig. 6, sukamojo momento priklausomybės nuo laiko grafikas.
[0010] Elektroninių vamzdžių, ypač tų, kurie naudojami televi-zinuose vamzdžiuose, kineskopuose, dideli ekranų pavir-šiaus plotai turi būti be matomų defektų. Taip pat, jie turi turėti pakankamai storas sieneles, apie 1/2 colio (12,7 mm), kad išlaikytų veikianti, vakuumini, vamzdi,, i, kuri, įmontuotas ekranas, atmosferini, slėgimą. Dideli reikalavimai keliami ekrano geometrinių išmatavimų pastovumui, reikalinga, kad ekrano vidinis paviršius nebūtų pasislinkęs prie kaukės, kad būtų išlaikytas Q - atstumas surenkant, išsiurbiant orą ir naudojant spal-voto vaizdo elektroninius televizinius vamzdžius.
[0011] Šie reikalavimai turi būti įvykdomi gaminant dideli, skaičių ir, esant apdirbimo operacijų, kurių metu išly-dytas stiklas supilamas i, matricą ir presuojamas, su-spaudžiant stiklo žaliavą, esančią matricos ertmėje, stūmoklio kotu stumiamu puansonu, dideliam greičiui. Gaminant ekranus, taip pat, svarbu kaip pasiskirsto išlydyto stiklo žaliava matricoje iki presavimo puansonu, kokia yra santykinė matricos ir puansono padėtis presavimo metu, kokio dydžio įtempimai atsiranda stikle iki ir po presavimo operacijos, kaip ataušinamas suformuotas ekranas.
[0012] Anksčiau, ekranus presuodavo įrengimais, kuriuose buvo daug apdirbimo postų, įtaisytų aplink pasukamą stalą, ant kurio buvo pritaisyta eilė, sutampanti su apdirbimo punktų išdėstymo tvarka, matricų ir, kuris perduodavo ruošinius į skirtingus postus, pasisukant stalui į skirtingas fiksuotas padėtis. Toks įrenginys yra labai didelis ir sunkus ir, norint pasukti stalą su sumon-tuotais ant jo darbiniais elementais bei įranga, yra reikalingas labai didelis sukamasis momentas. Pavyz-džiui, kad galima būtų pasukti stalą, ant kurio for-muojami 27 colių (68,5 cm) įstrižainės televiziniai vamzdžiai (kineskopai), turintį 11 apdirbimo punktų, sukamasis momentas, leidžiantis gauti tinkamą ekranų formavimo greitį, turi būti didesnis nei vienas mili-jonas colių vienam svarui (kai vienas colis į svarą yra 5,6 cm/kg). Buvo sukurtas pasukamo stalo variantas, kuriame yra ant veleno pritaisyta pasukama svirtis krumpliais sukabinta su strekte ir judanti, veikiant hidrocilindrui. Norint gauti priimtiną ciklo trukmę, pavaroje buvo panaudotas stalo pasisukimą ciklo pra-džioje pagreitinantis hidrostiprintuvas ir sistemos vibracijas sumažinantis amortizatorius. Fig. 1 ir 2 parodyti minėtos sistemos greičio ir pagreičio pri-klausomybių nuo laiko grafikai.
[0013] Iš Fig. 1 akivaizdu, kad stalas sukamas netolygiai, yra staigūs greičio pokyčiai. Dar daugiau, gauta ciklo trukmė yra ilgesnė nei reikalinga. Abu šie trūkumai sukelia nepageidaujamas pasekmes. Staigūs greičio po-kyčiai išsklaido išlydytą stiklą, ypač perduodant išly-dyto stiklo žaliavą i presavimo postą arba perduodant suformuotą ekraną i, aušinimo postą. Vibracijos ir judėjimo netolydumai prailgina ciklo trukmę ir stiklas vėsta ilgiau nei būtina gaminant ekranus maksimaliu našumu. Presuojant ekranus įrenginiu su 11 presavimo postų, 11 presavimui reikalingų stalo pasisukimų atliekama per 22 sekundes, o viso gamybos ciklo trukmė yra 77 sekundės. Fig. 3, 4 ir 5 pateikiami to paties mastelio kaip ir Fig. 1 ir 2 greičio, pagreičio ir poslinkio grafikai, parodantys pagerėjusias charakteristikas gautas panaudojus pateiktą išradimą.
[0014] Įprastai apdirbimo instrumentai, įtaisyti postuose aplink stalą, darbą atlieka per 5 sekundes. Ruošiniai i, kitą apdirbimo punktą perduodami pasukant stalą apie sukimosi ašį 64,5° kampu. Pateikto išradimo dėka presavimo trukmė 11 apdirbimo postų buvo sumažinta iki 66 sekundžių, iš kurių 11 sekundžių truko bendras stalo pasukimas. Stalo greitis Fig. 3 pavaizduotas kaip ordi-natė ir atidėtas stalo pasukimo kampo laipsniais, atsi-randančio ekscentrikui pasisukus vienu laipsniu, o

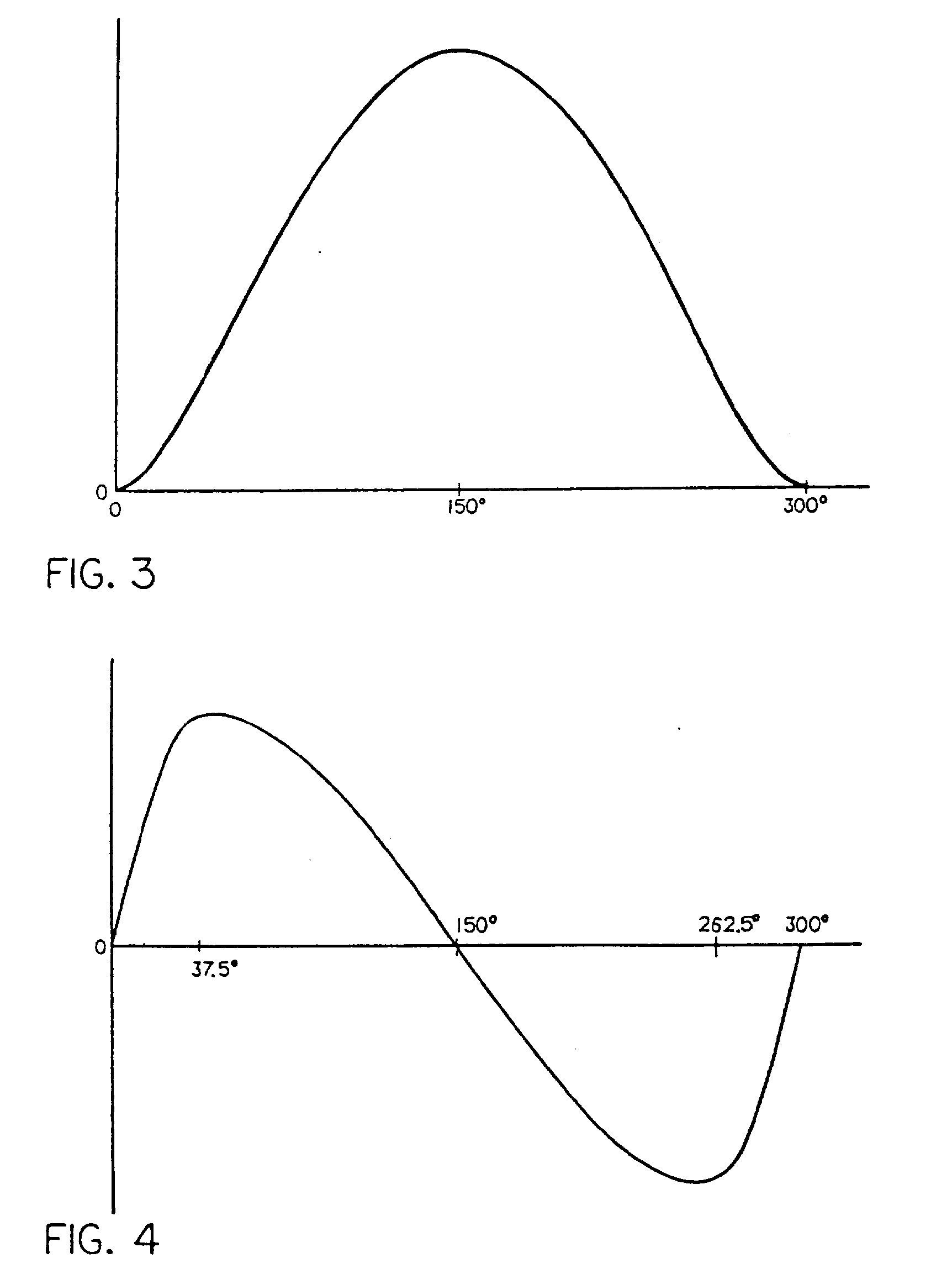

[0015] abscisių ašyje yra atidėtas stalo poslinkis išreikštas ekscentriko pavaros pasisukimo laipsniais. Grafike Fig. 3 pavaizduotas stalo pasisukimas laipsniais per laiko vienetą, nes, pateiktame pavyzdyje, ciklo dalyje, kurios metu perduodamas judesys, ekscentrikas sukasi pastoviu greičiu. Kaip bus paaiškinta vėliau, cilindrinio ekscentriko pavaros vieno apsisukimo metu stalas pasukamas 65,45° kampu, o greitis, pagreitis ir pasi-slinkimas apsprendžiami ekscentriko paviršiaus forma.
[0016] Pateiktoje sistemoje veikia dvipusis varantysis ekscentrikas, leidžiantis perduoti didesni, sukamąjį momen-tą. Ekscentriko kraštai yra suformuoti taip, kad stū-mikliai susikabina su abiem ekscentriko šonais ir leidžia išvengti tuščiosios eigos bei tiksliai valdyti stalo padėti. Ekscentrike yra koncentriškai suformuota kraštų dalis, kurios dėka pavaros darbo metu ekscentrikas, kol neprijungta apkrova, pagreitinamas arba sulėtinamas. Įprastai pauzė trunka iki ekscentrikas pasisuka apie 60° kampu ir grafikuose Fig. 3, 4 ir 5 ekscentriko kraštai per stūmiklius veikia stalą ekscentrikui papildomai pasisukant apie 300° kampu. Taigi, nors grafikuose parodytas ekscentriko pasisukimas nuo 0° iki 300°, tačiau nagrinėjimą pradėsime nuo pauzės. Įprastai, ekscentriko pasukimas prasideda nuo ciklo pauzės vidurio arba kai ekscentrikas yra pasisukęs 300° kampu, sulėtinant ir sustabdant pavarą, arba 330° kampu, pauzės intervale, pagreitinant iki greičio nuo kurio pavara pradeda sukti stalą.
[0017] Fig. 4 parodytas stalo pagreitėjimas kaip stalo pasisukimo kampo priklausomybė nuo ekscentriko pasisukimo kampo, perskaičiuoto i, sekundes priklausomai nuo ekscentriko pasisukimo arba nuo laiko, kai ekscentrikas sukasi pastoviu greičiu. Pagreičio priklausomybė ekscentrikui sukant pavarą yra panaši 4 sinusini, dėsni,, kurio maksimumo taškai yra 1/4 ciklo dalimi nutolę nuo pradinio ir galinio ciklo taškų, taškuose 75° ir 225°, 300° ciklui, tačiau maksimumo taškai yra pastumti 1/8 ciklo dalimi pradinio ir galinio taškų kryptimi, taš-kuose 37,5° ir 262,5°, 300° ciklui. Didžiausias ekscentriko sukimosi greitis, neigiamai neveikiantis i, iš-lydytą stiklą gaminant aukštos kokybės gaminius, yra 65 aps/min..

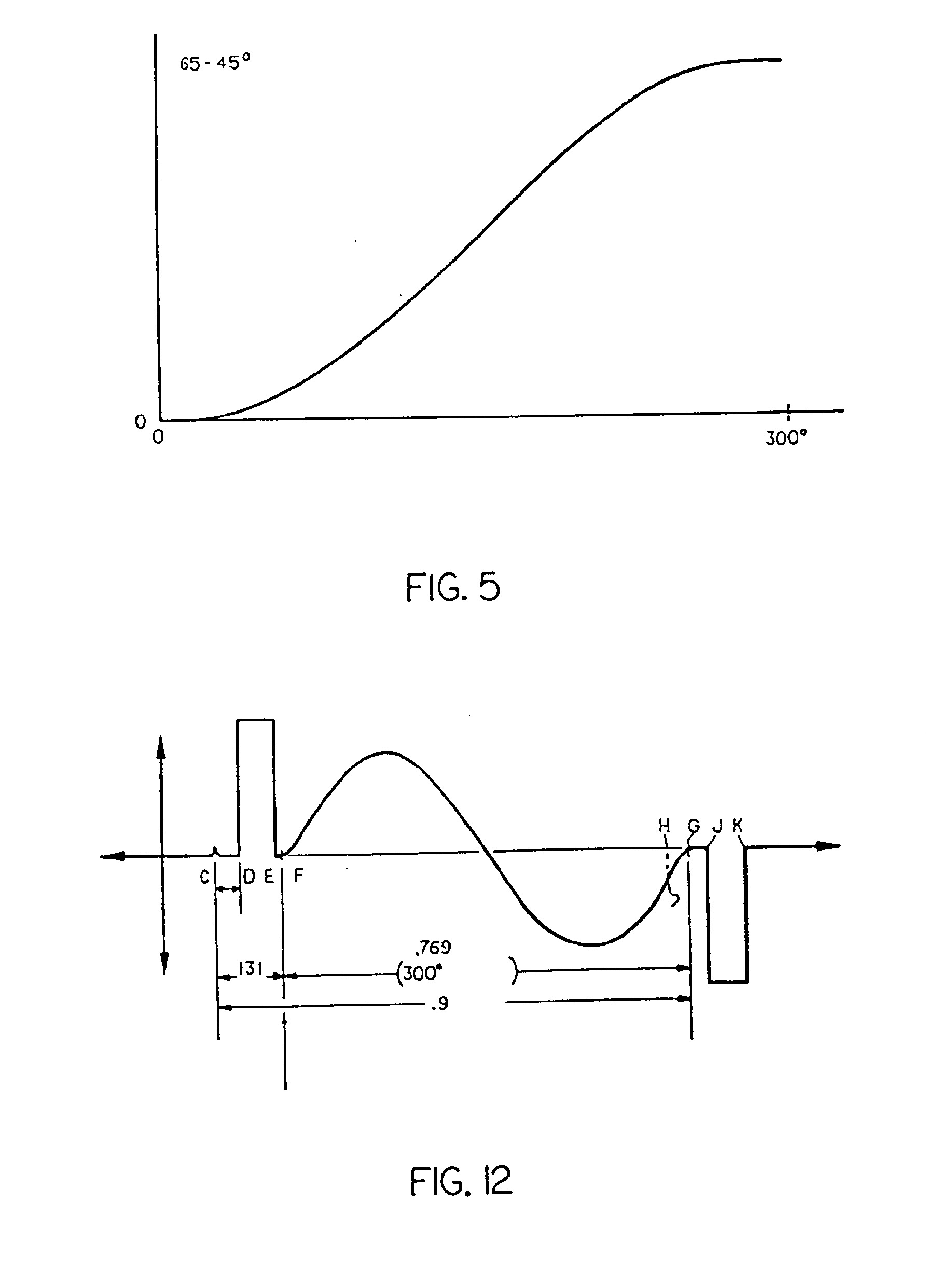

[0018] Fig. 5 parodytas stalo pasisukimo kampo priklausomybė nuo ekscentriko pasisukimo kampo ciklo metu, kai stalas pasukamas 65,45°, pasisukus ekscentrikui 300° kampu, per 0,769 sekundės.
[0019] Kaip bus parodyta vėliau, stalas juda varomas pastoviai dirbančio elektros variklio, sukančio smagratį, kuris yra sujungtas su stalo sukimo pavara per cilindrini, ekscentriką. Ekscentrikas su smagračiu yra sujungtas per sankabos movą, kuri perduoda sukamąjį judesį ekscentrikui ir leidžia apsisukimams išaugti iki mak-simalių, iki to momento, kai pradės suktis su juo susi-jęs stalas. Ciklo pabaigoje, ekscentriko apkrova atjun-giama ir stabdymo įtaisu jis sustabdomas. Vieno ekscentriko apsisukimo metu atliekamas vienas stalo pasisukimo ciklas. Taigi, laikas Fig. 3, 4 ir 5 gali būti prilyginamas ekscentriko pasisukimo kampo dydžiui viso ciklo metu, pavyzdžiui nuo 0° iki 300° kampo, o stab-dymas ir sankabos movos prijungimas, sukimuisi į eks-centriką perduoti, vyksta pauzės intervalo metu, kuris gali būti lygus 60° kampui ir yra padalintas taip, kad 30° intervalas naudojamas sustabdymui, o kitas 30° - įsukimui iki reikiamo greičio.

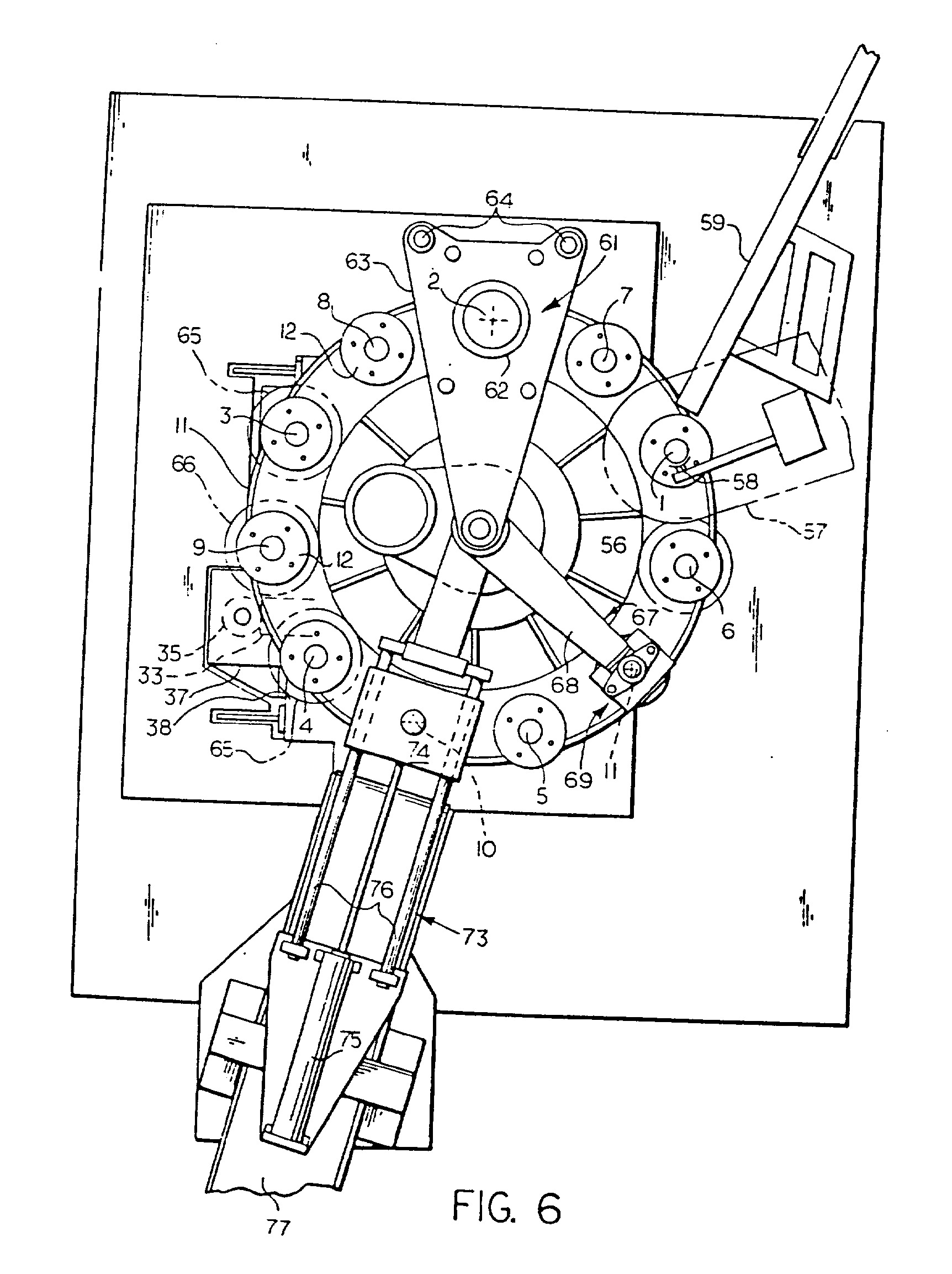

[0020] Pateiktame įrenginyje pasukamas stalas, kaip tai parodyta Fig. 6, sukamas cilindriniu ekcentriku, kuris val-do stalo padėtį viso pasukimo ciklo metu. Todėl suma-žinamas greitėjimo poveikis į stiklą, iki minimumo su-mažinami trūkčiojimai, o pasukimo ciklo trukmė gali buti sumažinta, nesukeliant neigiamo poveikio i skystą stiklą.
[0021] Trūkčiojimai, pagreitis, greitis ir postūmis yra tie-siogiai susiję su ekscentriko pasisukimu, nes ekscentrikas yra sujungtas su stalu per stūmiklių porą. Fig. 12 pavaizduota sukamojo momento priklausomybė nuo laiko, iliustruojanti kodėl ekscentriko sukimosi greitis turi būti užduodamas ir išlaikomas pastovus toje ciklo dalyje, kai ekscentrikas veikia kaip pavara. Stalui pasisukti vienu ciklu (nuo vieno posto prie kito nutolusio 65,45° kampu), ekscentriko vieno apsisukimo metu 60° turi trukti pauzė, o kitus 300° jis turi dirbti kaip pavara.
[0022] Stalo pasukimo ciklo, parodyto Fig. 12, pradžioje ekscentrikas nejuda, o stalas, kuri, jis turi sukti, stovi taip, kad jo kiekviena darbinė vieta tiksliai sutampa su apdirbimo punkto, esančio šalia stalo, padėtimi. Pasukimo ciklas prasideda tada, kai instrumentai at-liekantys ruošinio apdirbimą, patraukiami nuo stalo. Pastoviai veikiantis elektros variklis įsuka smagrati,, kuris per movą, įjungiamą hidrauliniu vožtuvu, sujun-giamas su cilindriniu ekscentriku. Taigi, nuo paleidimo signalo atėjimo momento ciklo pradžioje iki tada, kai pauzės metu stalo stūmikliais neapkrautas ekscentrikas sankabos mova bus prijungtas prie smagračio, šis su-jungimo momentas yra užvėlinamas hidraulinio vožtuvo suveikimo trukme C-D ir ekscentrikas pradės suktis momentu D. Visas dinaminis sukamasis momentas per movą paduodamas iki tada, kol ekscentriko greitis padidės iki darbinio greičio laiko momentu E ir bus apkrautas pavara laiko momentu F, pavyzdžiui, kai sukimosi greitis yra 65 aps./min. ciklo trukmė yra 0,8 sek. Ekscentriko pagreitėjimas vyksta pauzės metu, trunkančios iki ekscentrikas pasisuka 30° kampu. Ekscentrikui sukantis intervale F-G, apimančiame 300° kampų intervalą, sukamasis momentas yra sinusinės formos. Šiame ekscentriko kampų intervale perduodamas judesys stalui, o pauzės metu, intervale J-K, veikia stabdantis įtaisas, sustabdantis stalą prieš kitą apdirbimo punktą. Prak-tikoje, nuo sustojimo signalo padavimo iki pavaros movos išjungimo momento praeina laiko tarpas, atsi-randantis dėl vožtuvo persijungimo užvėlinimo. Šis už-vėlinimas gali atsirasti pavaros sukimo pabaigoje, stabdymo sistemos veikimo laiko intervale G-K. Tačiau buvo pastebėta, kad stabdymo įjungimas gali būti per-keltas į pavaros veikimo baigiamąją dali,, pavyzdžiui, į ekscentriko pasisukimo paskutiniųjų 15 kampo dali,, į laiko intervalą H-J, kuris gali būti reguliuojamas, tokiu būdu reguliuojant laiko momentą pauzės intervale, kada ekscentrikas sustos. Veikiant stabdymo įtaisui, kol cilindrinis ekscentrikas sustoja, stalui perduodamas visas dinaminis sukamasis momentas.
[0023] Fig. 6 skaičiumi 10 pažymėtas presas ekranams gaminti, kuriame yra pasukamas didelio skersmens, pavyzdžiui 10 pėdų (3m), darbinis stalas 11 ir yra vienuolika stalo apskritimu, vienodu atstumu vienas nuo kito įtaisytų lizdų 12, į kuriuos įtvirtinamos presavimo formų matricos (neparodytos). Įrenginys sumontuojamas ant spe-cialaus pagrindo 15, iš kurio viršutinės dalies kyšo kolona 14. Stebulė 16, įtaisyta koncentriškai kolo-nai 14, prilaiko stalą 11 ir yra įtaisyta ant ritininių guolių 17, esančių viršutinėje ir apatinėje dalyje ir leidžiančių stebulei ir stalui pasisukti apie koloną 14 pagrindu 15. Pagrindo 15 viduryje ant stalo stebulės 16 įtaisyta pasisukanti krumpliaratinė įvorė 18. Iš įvorės išsikiša ekscentriko stūmikliai 19, įtaisyti radialio-mis kryptimis, vienodu atstumu nutolę vienas nuo kito ir susikabinantys su ekscentriko paviršiais 21 ir 22, sudarančiais cilindrinio ekscentriko 24 siaurėjančius į galus kraštus 23. Ekscentrikas 24 yra užmautas ant veleno, įtaisyto ant pagrindo 15 taip, kad jo išilginė
[0024] ašis būtų statmena stebulės spinduliui, einančiam nuo veleno sukimosi ašies iki stebulės. Mažiausiai du stū-mikliai 19 būna susikabinę su siaurėjančiu cilindrinio ekscentriko kraštu 23 visą jo darbo laiką, o ekscentrike yra suformuotas keičiamas spirale kampas, kuris yra status ekscentrikui pasisukus 60° kampu ir keičiasi papildomai pasisukant 300° kampu taip, kad susikabinus pirmajam stūmiklio ritiniui su ekscentriku ir jam pasisukus iki atsikabinimo taško, antrasis varomasis stūmiklio ritinys, susikabinęs su ekscentriku, patenka į išpjovą ir kartu su pirmuoju ritinėliu apspaudžia ekscentriką.
[0025] Cilindrinis ekscentrikas 24 suteikia stalui reikalingą greiti, ir poslinki, lanku, kuris yra lygus 65, 45°, pasisukus ekscentrikui 300° kampu apie savo aši,, kaip yra parodyta Fig. 3, 4 ir 5, atitinkamai. Taip pat, esant pastoviam sukimosi greičiui kampinis poslinkis gali būti prilygintas laikui. Pradinėje ciklo stadijoje, pasisukus ekscentrikui 24 stebulė 16 ir stalas 11 nejuda tol, kol ritiniai stūmikliai 19 eina lygia (koncen-tiška) ekscentriko dalimi 23. Kada, sukantis ekscentrikui dalis jo ovalo, kuri yra pakreipta i, ekscentriko aši,, susikabins su stūmiklių ritiniais 19, stalas pra-dės judėti, kaip tai parodyta Fig. 5 grafike. Apsisukus ekscentrikui vieną visą apsisukimą, du ritiniai per-sisuks per ekscentriką ir stalas pasisuks 2/11 stalo apsisukimo dalimi arba kampu lygiu 65,45°. Du ritiniai visą ši, laikotarpi, buvo susikabinę su siaurėjančia ekscentriko ovalo dalimi, užtikrindami stalo padėties valdymą.
[0026] Stalas apsisuka vieną apsisukimą per 5,5 ciklus, o per du stalo apsisukimus atliekama 11 ekranų apdirbimo cik-lų. Presavimo įrenginio stalui apsisukus du kartus jis gri,žta i, pradinę padėti,.

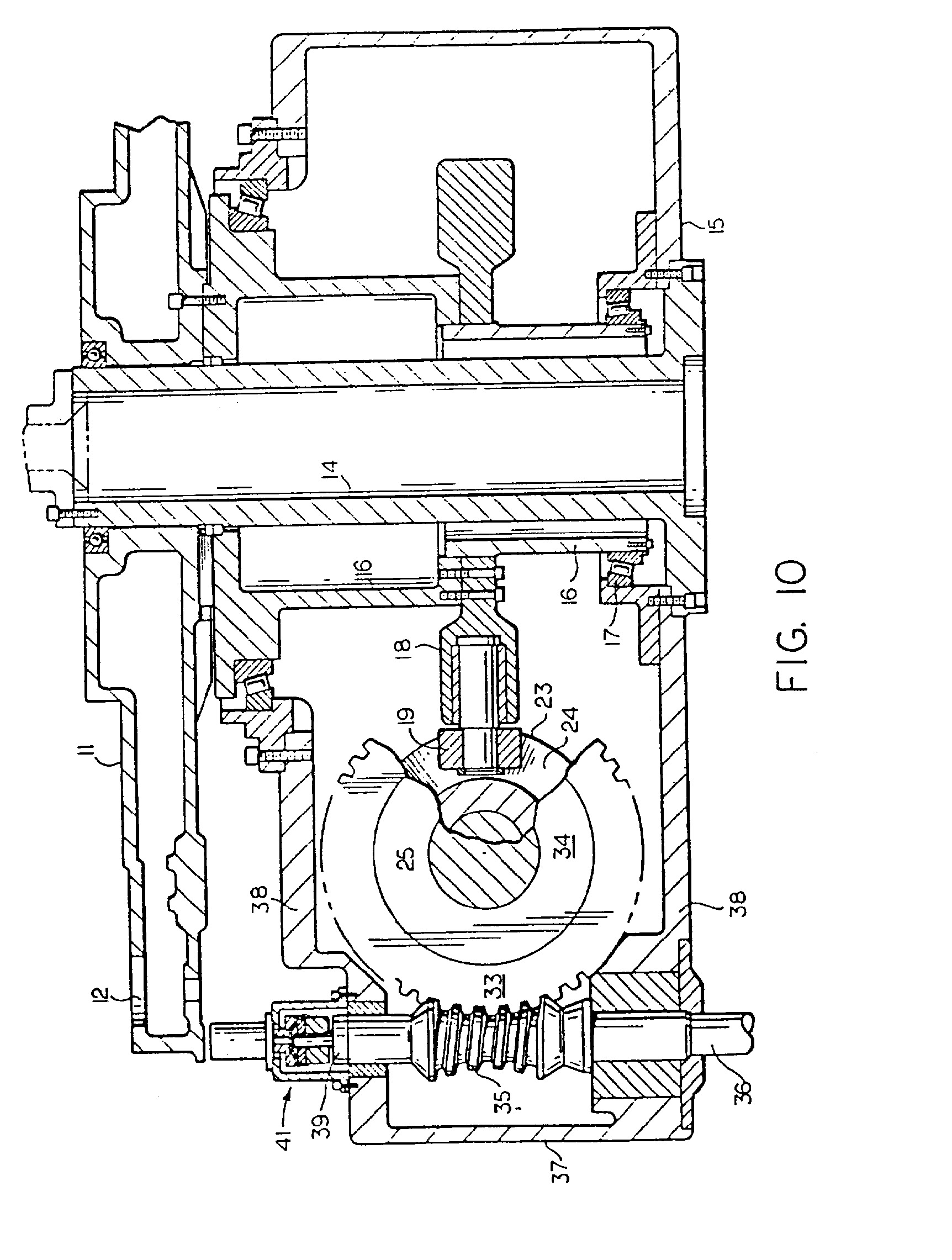

[0027] Ekscentrikas 24 yra užmautas ant veleno 25, įtaisyto stalo pagrinde 15, panaudojant kūginius ritininius guo-lius 26 ir 27. Jo sukimosi ašis yra stūmiklių 19, įtaisytų krumpliaratinėj e įvorėje 18, pritvirtintoje prie pasukamo stalo stebulės 16, plokštumoje. Iš įvo-rės 16 radialinėmis kryptimis yra išsikišę 11 stūmik-lių, kurių kiekvienas yra radialinėje plokštumoje ir yra nukreipti nuo stalo 11 sukimosi ašies į presavimo formos vietos 12 stale 11 vidurinę liniją. Varžtai 31 eina per veleno 25 flanšą 32 ir įeina į kūgines kiaurymes ekscentrike. Veleną 25 suka sliekinė krumplia-ratinė pavara, sudaryta iš krumpliaračio 33, kuris susikabina su slieku 35, užpresuotu ant pavaros veleno 36 taip, kad jo sukimosi ašis yra lygiagreti stalo 11 sukimosi ašiai. Veleno 36 galai, ilgesni už dalį, kurioje užmontuotas sliekas 37, pritvirtinami prie ekscentriko korpuso 38 ant pagrindo 15. Viršutinis galas per hidraulinės sankabos movą 39 prijungtas prie pa-pildomos, reversinio variklio pavidalo pavaros 41, po-zicionuojančios stalą reguliavimo metu. Apatinis galas prijungtas prie galios bloko 42, geriausiai parodyto Fig. 8 ir 11, sukančio stalą 11 dviguba lanksčia dis-kine pavara 43.

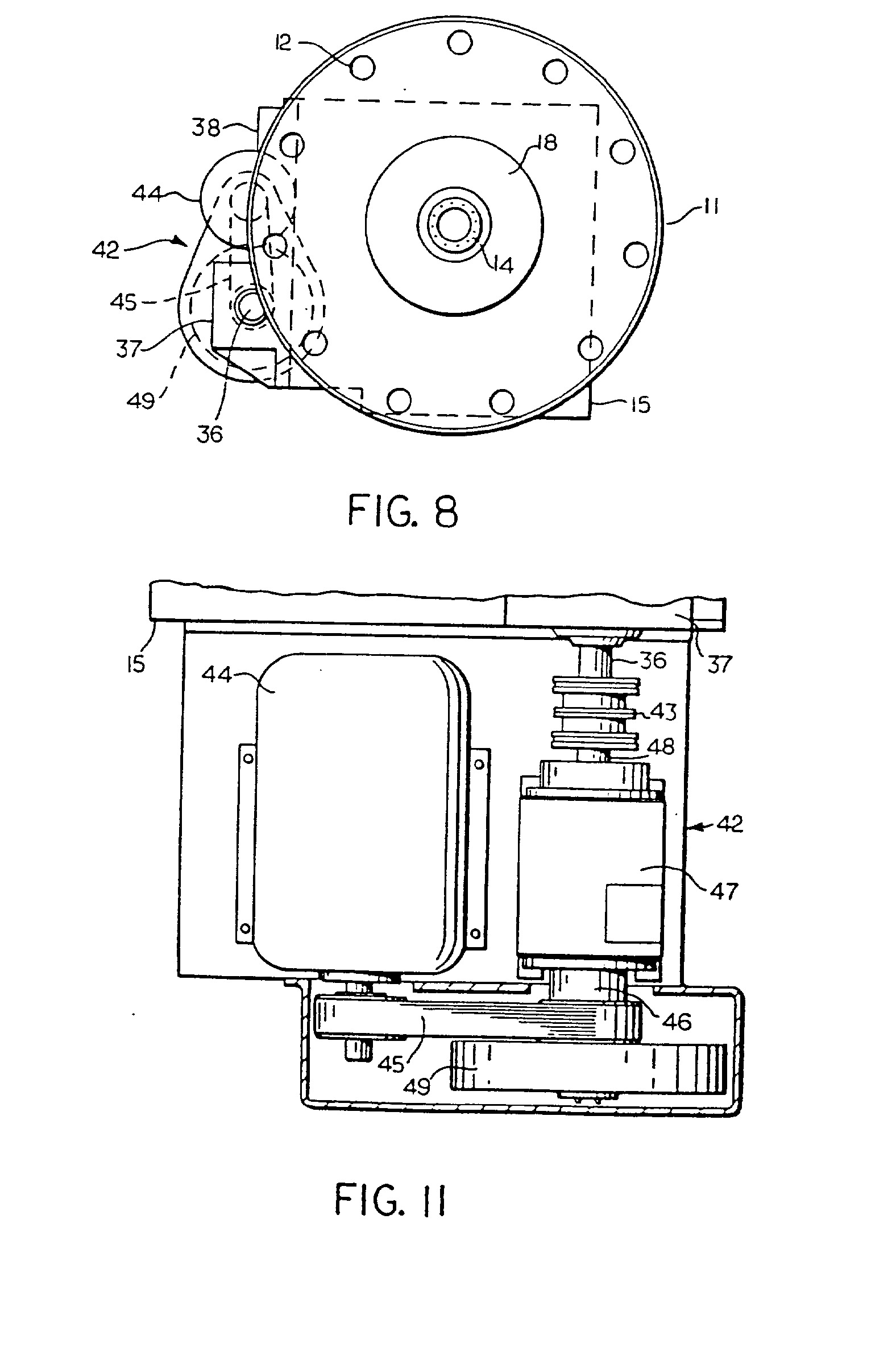

[0028] Galios blokas 42 susideda iš elektros variklio 44, įtaisyto ant preso pagrindo 25 ir sujungto krumpliuo-toju diržu 45 su viršutiniu sankabos ir stabdymo movos 47 velenu 46, kurios išėjimo velenas 48 per sanka-bą 43 yra sujungtas su slieko velenu 36. Ant sankabos ir stabdymo movos įėjimo veleno 46 yra užpresuotas smagratis 49, kuris yra energijos akumuliatorius, kuri reikalinga slieko, sliekračio, cilindrinio ekscentriko ir elementų, įtaisytų ant stalo, sukimui juos prijungus sankabos mova.
[0029] Sankabos ir stabdymo blokas realizuotas kaip daugia-diskinė sistema, veikianti hidraulinio tepalo slėgimo dėka. Tepalas cirkuliuoja vandeniu aušinamu radiato-riumi (neparodytas), išsklaidančiu šilumą, ir valdomu dirbant sankabos ir stabdymo mechanizmams.
[0030] Stalo valdymas yra suderintas su slėgimo kitimo funkci-jomis daugelio jungiklių, parodytų Fig. 9, dėka. Ekscentriko 25 gale yra kumšteliai 51, 52 ir 53, sufor-muojantys signalus stabdžio 47 įjungimu ir, tokiu būdu, išjungia sankabą, kai ekscentrikas yra padėtyje, ati-tinkančioje pauzę arba stalo eiga yra per didelė. Stab-džio kumštelis 51 gali būti reguliuojamas ir suformuoja signalą į sankabos ir stabdymo movą, kuri sustabdo ekscentriko veleno sukimąsi pauzės viduryje. Ekscentriko pauzę indikuojantis kumštelis 52 yra įtvirtintas ant ekscentriko veleno ir gali būti reguliuojamas. Jis parodo, kada pavaros ekscentrikas yra neutralioje padė-tyje, t.y. kai ekscentriko 24 veleno 25 pasisukimo kampas yra nuo 0° iki 60°. Blokavimo kumštelis 53 taip pat yra pritvirtintas prie veleno ir parodo, kad pavaros ekscentrikas yra neteisingoje startinėje ciklo padėtyje, t.y. kai ekscentrikas yra pasisukęs kampu nuo 50° iki 110°, ir įjungus pavarą stalas yra pasuktas per daug. Kai ekscentrikas ir stalas pasukami per daug, į pradinę padėtį juos grąžina papildoma pavara 41, kuri gali pasukti stalą tiek į priekį, tiek ir atgal.
[0031] Prieš pasukant stalą, jis turi būti neutralioje pa-dėtyje, o presavimo formos turi būti sucentruotos apdirbimo punktų atžvilgiu. Viena neutralaus tarpo dalis yra panaudojama ekscentriko sustabdymui, po kurio stalas yra sucentruoj amas apdirbimo punkto atžvilgiu, o kita dalis panaudojama ekscentriko įsukimui, prieš pra-dedant sukti stalą. Fig. 12 parodyta sukamojo momento priklausomybė nuo ekscentriko pasisukimo kampo arba stalo pasisukimo trukmės. Įrenginio darbinio ciklo trukmė yra 5,977 sekundės ir gali būti suskirstyta į pernešimo ciklo trukmę ir instrumentų apdirbimo punktuose darbo trukmę, kuri lygi 5 sek. Pasibaigus 5 se-kundėms, visi instrumentai baigia darbą ir, padavus maitinimą į selenoldinį vožtuvą, valdanti, sankabos mo-vą, jis paduoda hidraulini, slėgimą i, sankabos movą, ją Įjungia ir prasideda stalo sukimas. Šis įjungimo pro-cesas trunka apie 0,054 sek. Veikiant sankabos movai, dinaminis sukamasis momentas paduodamas i, slieką, slie-kini, krumpliarati,, pavaros ekscentriką ir jo veleną pradėdamas juos sukti didėjančiu greičiu iki pasiekiamas 65 aps./min. sukimosi greitis, kuris pateiktame pavyzdyje pasiekiamas per 0,077 sekundės arba kai ekscentriko velenas pasisuka 30° kampu, ir todėl po 0,131 se-kundės stalas pradeda judėti. Stalas sustoja ekscentriko velenui pasisukus dar 300° nuo buvusios padėties arba po 0,769 sekundės ir visa instrumentų darbo ir stalo pasukimo operacijų trukmė yra 5,900 sekundės. Šiuo momentu įjungiamas stabdis, sankabos mova išjun-giama ir hidraulinis slėgimas paduodamas i, stabdymo įtaisą, sustabdantį ekscentriką pasisukus velenui 30° kampu arba po 0,077 sekundės nuo stabdymo pradžios. Taigi bendras ciklas užtrunka 5,977 sekundės. Praėjus 6,000 sekundėms nuo ciklo pradžios visuose apdirbimo punktuose pradeda dirbti instrumentai ir prasideda naujas ciklas. Pradžios momentas, paduodamu perjungik-lio 54 signalu (brėžiniuose neparodytas) tol, kol per-jungiklio 55 signalas jo neužblokuos. Suveikus starti-niam taimeriui, perjungiklis 55 užblokuojamas, ir ekscentrikas gali pradėti suktis, pradėdamas naują ciklą. Tada, kai velenas prasisuka pro sustojimo padėtį, blokavimo kumštelis įjungia perjungiklį, išjungiantį vož-tuvo maitinimą ir nutraukia hidraulinį slėgimą, pa-duodamą į sankabos ir stabdymo movą. Presas pereina į neutralią padėtį, kurioje atjungiamas stalo sukimo variklis 44 ir sustabdomi darbiniai instrumentai arba duodamas signalas jiems sugrįžti į pradinę padėtį, o smagratį veikia stabdantis įtaisas (neparodytas), kuris sustabdo įrenginį.
[0032] Įrenginio darbo laikinis valdymas gali būti atliekamas panaudojant perjungiantį, ribojanti, taimeri, (neparodytas), kuris suformuoja elektrini, signalą, reikalingą įvairių instrumentų įjungimui ir stalo pasukimui. Ruošinių padavimo ir paskirstymo įrenginys (neparodytas) paduoda žaliavą į presavimo formas (neparodytas) punkte Nr. 1 iš tiektuvo kaušo 56, valdomo taimerio (neparodytas), sujungto su perjungiančiu, ribojančiu ekscentriko taimeriu per fazinio valdymo įrenginį (neparodytas) .
[0033] Presas atlieka šias operacijas - paduoda išlydyto stiklo ruošinius iš tiektuvo kaušo 56 į presavimo formą, esančią punkte Nr. 1, presuoja, kai papildomai apdirb-tas presavimo formoje esantis ruošinys, pasisuka į punktą Nr. 2, ataušina išpresuotą ekraną, atleisdamas presavimo formos laikiklius ir apvalkalą nuo išpresuoto iš dalies ataušinto ekrano punkte Nr. 5 ir perduoda presavimo formos apvalkalą į punktą Nr. 11, ataušina išimtą iš presavimo formos prieš tai buvusio ciklo metu punkte Nr. 6 ekraną, ataušina aplinkos oru punktuose Nr. 7 ir Nr. 8, pozicionuoja ekranus išėjimo punkte Nr. 10 ir perdeda presavimo formos apvalkalus iš punkto Nr. 5 į punktą Nr. 11, kuriame jie paruošiami išlydyto stiklo ruošinio įpylimui, ir kurie pasukami į punktą Nr. 1. Taigi, stiklo ruošinys paduodamas punkte Nr. 1 iš tiektuvo kaušo, esančio krosnies 57 priekinėje dalyje, per 60 sekundžių nuosekliai pasukamas per 10 iš 11 punktų.

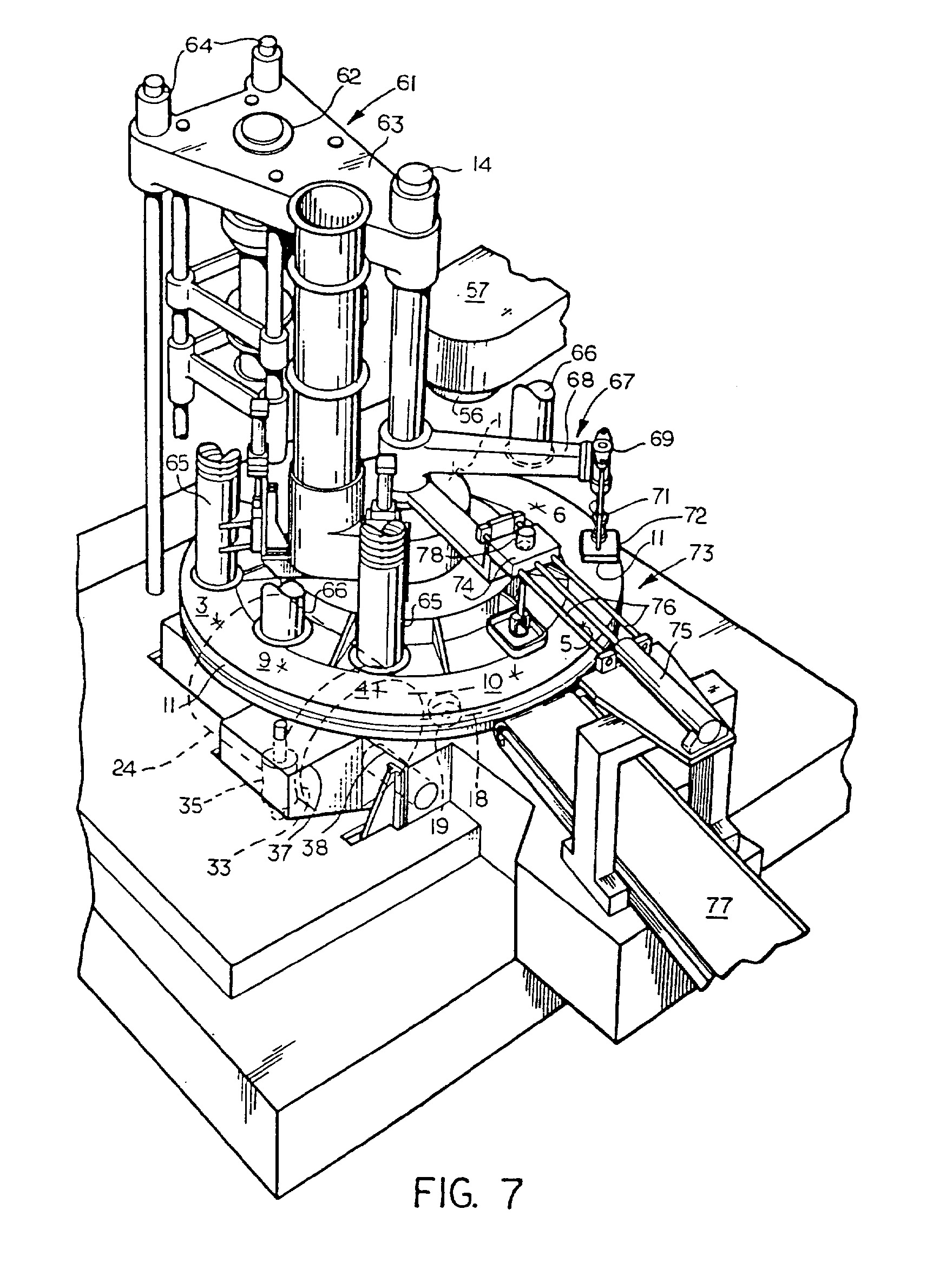

[0034] Aprašytos operacijos atliekamos po kiekvieno stalo pasisukimo tuo pačiu metu skirtinguose punktuose, 5 sekundes trunkančio instrumentų darbo metu. Šiuos darbus atlieka žinomi įrenginiai, įtaisyti apdirbimo punktuose ir/arba pasukti radialine stalo ašiai kryptimi, kaip tai parodyta Fig. 6 ir 7. Ruošinių padavimo punkte Nr. 1 priekinė krosnies dalis 57, kurioje yra išlydytas stiklas, yra išsikišusi prie tiekiklio (neparodytas), paduodančio kaušu 56 pakankamą reikiamos temperatūros išlydyto stiklo kieki,. Punkte Nr. 1 yra įtaisyta atlen-kiančioji plokštė 58 ir lovys 59, kurie pradeda veikti tada, kai neveikiant presui paduodamas išlydytas stiklas. Atrama 61 su būgnu 62 įtaisomi ant centrinės kolonos išikišimo 63 ir atramų 64. Ant būgno įtaisomas puansonas (neparodytas), presuojantis ekranus matricoje punkte Nr. 2. Laikiklio strypai (neparodyti) yra pa-kelti ir prilaiko stalą 11 ir presavimo ruošini, punkte Nr. 2 taip, kad presavimo metu stalas ir ant jo esanti presavimo forma nepasislinktų. Per gaubtus 65 paduodamas aušinantis oras i, viršutini, stalo 11 paviršių apdirbimo punktuose Nr. 3, Nr. 4, Nr. 6 ir Nr. 9. Gaubtai 65 punktuose Nr. 3 ir Nr. 4 yra įtaisyti ant pakėlimo mechanizmo, valdomo taimerio, ir yra pakeliami stalo pasisukimo metu ir nuleidžiami ekrano apdirbimo metu, ir, tokiu būdu, leidžia išvengti gaubtų ir presavimo formos apvalkalo pernešimo įtaiso trajektorijų susikirtimo. Aušinantys gaubtai 66 punktuose Nr. 6 ir Nr. 9 gali būti stacionarūs (nepakeliami). Kiekviename aušinančiame gaubte yra įtaisytas ventilis (neparodytas), kuris uždaro oro srauto padavimą stalo pasukimo metu ir paduoda aušinantį orą kiekvienos aušinimo sta-dijos metu.
[0035] Presavimo formos apvalkalo padavimo įrenginyje 67 yra svirtis 68, švytuojančiai judanti apie centrinę kolo-ną 14 ir kurio gale yra įtaisytas pakėlimo įrengi-nys 69. Pakėlimo įrenginys 69 įtraukia strypą 71, prie kurio yra pritaisytas griebtuvas, paimantis ir pake-liantis iš dalies atvėsintą ekrano ruošinį, bei pri-laikantis presavimo formos laikiklį. Punkte Nr. 6 atliekamos šios operacijos - griebtuvas 72 nuleidžiamas ir paimamas presavimo formos apvalkalas, apvalkalas pakeliamas ir svirtis pasukama į padėtį virš punkto Nr. 11, kur griebtuvas su apvalkalu laikomas iki tada, kol dirbantis instrumentas bus patrauktas nuo stalo paviršiaus. Griebtuvas su presavimo formos apvalkalu nuleidžiamas ant stalo punkte Nr. 11 ir apvalkalas pasukamas į punktą Nr. 1, kuriame paduodamas išlydyto stiklo ruošinys.
[0036] Kaip iškrovimo įrenginys 73 punkte Nr. 10 gali būti panaudota karietėlė 74, kurią bėgiais 76, einančiais virš konvejerio 77 centrinės kolonos 14 kryptimi, pir-myn ir atgal stumia cilindras 75. Prie iškrovimo įren-ginio yra pritaisytas keltuvas 78 su išstumiamu taurės pavidalo griebtuvu 79, kuris nusileidęs prisispaudžia prie vidinio ekrano, apversto punkte Nr. 10, pavir-šiaus. Iš išstumiamo griebtuvo taurės 79 vidinės ertmės išsiurbiamas oras ir prisiurbtas ekranas pakeliamas, bei pernešamas virš konvejerio, i, kuri, dedami paneliai, ir, nuleidus griebtą, vakuumas panaikinamas.
[0037] Vykdant kiekvieną operaciją stalas 11 ir ant jo įtai-syti elementai turi būti tiksliai pasukami. Ypatingai didelis tikslumas yra reikalingas presavimo operacijos metu, nes puansono ir matricos tarpusavio padėtis, kurią apsprendžia puansono valdymo būgno, laikiklių, presavimo formos apvalkalo padėjimo tikslumui leidžia pagaminti ekranus su vienodo storio sienelėmis. Išly-dyto stiklo kokybė turi būti kontroliuojama nuolatos, maksimalaus presavimo ciklo metu, o ruošinio padavimo ir pasukimo laikai turi būti minimalūs. Kadangi iš išlydyto stiklo turi būti gauti aukštos kokybės pro-duktai, tai jo padavimas ir ruošinių pasukimas turi bū-ti atliekami maksimaliai tiksliai ir greitai, o mecha-niniai perkrovimai neturi būti didesnį už leistinus. Stalo pasukimas pavara su cilindriniu ekscentriku, valdant stalo ir ant jo esančio stiklo ruošinio pasisukimo greitį, pagreitį ir poslinkį, leidžia sumažinti apdirbimo laiką ir labai pagerinti stiklinio ekrano kokybę.
[0038] Akivaizdu, kad gali būti panaudoti įvairūs elektroninių vamzdžių arba kitų didelių gaminių iš stiklo presavimo, panaudojant pasukamą stalą, įrengimai ir gali būti gauti geresni rezultatai, kai stalas yra pasukamas valdomu cilindriniu ekscentriku. Kiekvienas gaminio apdirbimo punktas, presavimo įrangos elementai, darbiniai instrumentai, jų darbo greitis gali būti keičiami, nenutolstant nuo pateikto išradimo esmės.
1. Įrenginys elektroninių vamzdžių ekranams presuoti, susidedantis iš apvalaus stalo, pasukamo apie savo centrinę ašį, statmeną apvalaus stalo plokštumai; iš daugybės formavimo punktų, įtaisytų apskritimu, kurio centru yra minėtoji ašis, vienodu atstumu vienas nuo kito; iš pirmosios kiekvienos presavimo formos dalies, įtaisytos ant apvalaus stalo; iš susijusios presavimo formos dalies, dirbančios kartu su pirmąja presavimo formos dalimi; iš presavimo būgno, palaikančio susi-jusią presavimo formos dali, presavimo punkte taip, kad būtų presuojamas išlydytas stiklas tarp pirmosios ir susijusios presavimo formos dalies; iš stebulės, pri-tvirtintos ant apvalaus stalo koncentriškai centrinės ašies atžvilgiu; iš daugybės stūmiklių, įtaisytų ste-bulėje ir išsikišusių radialinėmis kryptimis; iš cilindrinio ekscentriko, sukabinto su stūmikliais ir sukančio apvalų stalą, besiskiriantis tuo, kad minėtame ekscentrike yra ovalinė dalis, kurios šoninės sienelės susikabina su gretimais stūmikliais iš priešingų jos pusių, taip pat šį ovalą sudaro koncent-rinė dalis ir judesį perduodanti dalis, o pavara yra realizuota kaip cilindrinis ekscentrikas.
2. Įrenginys pagal 1 punktą, besiskiriantis tuo, kad yra įtaisyta cilindrinio ekscentriko sukimosi sustabdymo priemonė, be to, ekscentrikas susikabina su stūmikliais ovalo koncentrinėje dalyje; sustojusio cilindrinio ekscentriko pagreitinimo priemonė, be to, ekscentrikas susikabina su stūmikliais koncentrinėje ovalo dalyj e .
3. Įrenginys pagal 2 punktą, besiskiriantis tuo, kad turi cilindrinį ekscentriką pastoviu greičiu sukančią priemonę, ir ekscentrikas susikabina su stū-mikliais ovalo dalimi perduodančia judesį.
4. Įrenginys pagal 1 punktą, besiskiriantis tuo, kad pavarą sudaro įėjimo velenas, įėjimo veleno sukimosi valdymo priemonė, sankabos mova, sujungianti įėjimo veleną su cilindriniu ekscentriku ir cilindrinio ekscentriko stabdžiu.
5. Įrenginys pagal 3 punktą, besiskiriantis tuo, kad yra įtaisytas minėtojo stabdžio, naudojamo cilindrinio ekscentriko sustabdymui tokiu būdu, kad ekscentrikas susikabina su stūmikliais koncentrinėje ovalo dalyje, valdymo blokas ir minėtos movos, atjungiančios stabdant įėjimo veleną nuo cilindrinio ekscentriko, valdymo blokas.
6. Įrenginys pagal 5 punktą, besiskiriantis tuo, kad yra smagratis, užmautas ant įėjimo veleno, o movos valdymo blokas ir stabdžio valdymo blokas įjun-giami pasukant ekscentriką, kai ekscentriko ovalo ju-deso perdavimo dalis susikabina su stūmikliais.
7. Įrenginys pagal 4 punktą, besiskiriantis tuo, kad pavarą sudaro sliekratis, įtaisytas ekscentriko korpuse, ir sliekas, sukantis sliekratį, o sankabos mova sujungia įėjimo veleną su slieku.
8. Įrenginys pagal 4 punktą, besiskiriantis tuo, kad ekscentriko sukimosi ciklas trunka vieną ekscentriko apsisukimą; apie 300 laipsnių - ekscentriko ovalo dalis perduoda ekscentrikui judesį, likusioji dalis - koncentrinė.
9. Įrenginys pagal 8 punktą, besiskiriantis tuo, kad ekscentriko ovalo dalis, perduodanti judesį, suformuota taip, kad būtų gaunamas pagreitis, kintantis simetriškai varomojo bloko greičio atžvilgiu ir sinusiniu dėsniu ekscentriko pasisukimo greičio atžvilgiu ir priklausantis nuo ekscentriko pasisukimo greičio, be to, pagreitėjimo maksimumas būtų gaunamas taške su-tampančiame su 1/8 ekscentriko ciklo dalimi ir lėtėjimo maksimumas būtų gaunamas taške sutampančiame su 7/8 ekscentriko ciklo dalimi.
10. Įrenginys pagal 8 punktą, besiskiriantis tuo, kad pavarą sudaro įėjimo velenas, sankabos mova, sujungianti įėjimo veleną su cilindriniu ekscentriku, cilindrinio ekscentriko stabdis ir sankabos movos ir stabdžio valdymo priemonė, išjungianti sankabos mo-vą, ir su stabdžiu, sustabdančiu ekscentriką ir stū-miklius, susikabinusius su ekscentriko koncentrinės dalies viduriu.
11. Įrenginys pagal 4 punktą, besiskiriantis tuo, kad turi smagratį, užmautą ant įėjimo veleno, ir stabdžių ir sankabos movos valdymo blokus, tarnaujančius cilindrinio ekscentriko ir stūmiklių, su-sikabinusių su ekscentriko koncentrinės dalies viduriu, sustabdymui.
12. Įrenginys pagal 1 punktą, besiskiriantis tuo, kad minėtame cilindriniame ekscentrike yra ovalas su paviršiais kiekvienoje jo pusėje, o stūmik-liai įtaisyti stebulėje susikabina su paviršiais kiekviename ekscentriko šone, ir minėtas ovalas nustato koncentrinę dalį ir judesį perduodančią dalį, o kon-centrinė dalis susikabina su stūmiklių pora, kai pasukamas stalas sustoja prieš presavimo punkte esančią presavimo formą.
13. Būdas elektroninių vamzdžių ekranams presuoti, nu-matantis stiklo žaliavos įdėjimą į presavimo formą, įtaisytą ant pasukamo stalo; ruošinio judėjimą lanku, pasukant pasukamą stalą apie centrinę sukimosi ašį; ruošinio presavimą minėtoje presavimo formoje stan-dartiniu būgnu, turinčiu atitinkančią atvirkščią presą-vimo formą, kuri įspaudžiama i pirmąją presavimo formą, besiskiriantis tuo, kad pasukamą stalą, pirmąją presavimo formą ir ruošini, pasuka sudvejintas varantysis cilindrinis ekscentrikas, be to, ekscentriką stalo pasisukimo metu suka pastoviu greičiu, taip pat ekscentriką pradeda sukti ir stabdo, kai jis yra pasisukęs i, koncentrinę ovalo paviršiaus dali,.
14. Būdas pagal 13 punktą, besiskiriantis tuo, kad ekscentriko dali,, perduodančią judėsi, formuoja taip, kad būtų gauta simetriška stalo pasisukimo pa-greičio priklausomybė nuo ekscentriko pasisukimo, kuri artima sinusinei formai su maksimumais, pastumtais 4 pasisukimo ciklo pradini, ir galini intervalus.
15. Būdas pagal 13 punktą, besiskiriantis tuo, kad pasisukimo ciklas trunka vieną ekscentriko ap-sisukimą, o koncentrinė dalis sudaro 1/5 ekscentriko apsisukimo dali,, o ekscentriko pasisukimo sustabdymo taškas yra koncentrinės dalies viduryje.
16. Būdas pagal 15 punktą, besiskiriantis tuo, kad ekscentriko stabdymą įjungia anksčiau nei ekscentrikas pasisuka i, padėti,, kurioje veikia koncentrinė paviršiaus sritis.
17. Būdas pagal 13 punktą, besiskiriantis tuo, kad stalo pasukimo valdymą atlieka, sukabinant abu ekscentriko ovalo šonus su stūmikliais.
