[LT] Šis išradimas priskiriamas plunžerių keitimo televizorių ekrano prese įtaisui, kuriame keitimo įrengimas yra pusiau automatinis. Keitimo įrengimas laiko naują plunžerį ir tuo pat metu paima iš preso susidėvėjusį plunžerį. Po to naujas plunžeris patalpinamas reikalingoje įstatymui į presą padėtyje.
[EN]
[0001] Šis išradimas priskiriamas televizijos ekranų preso plunžerių keitimo įtaisui, kuriame keitimo įrenginys yra pusiau automatinis-j is laiko naują plunžerį ir tuo pat metu išima iš preso susidėvėjusį plunžerį, po to perstato naują plunžerį į reikalingą įstatymui į presą padėtį.
[0002] Anksčiau presas būdavo paprastai sustabdomas dešimčiai minučių, kad fiziškai pakeistų plunžerį. Tuo atveju būdavo būtina pastatyti pakėlimo įtaisą šalia preso, kur yra ypatingai karšta zona. Darbininkai turėdavo at-palaiduoti seną plunžerį, prilaikydami jį keltuvu. Rei-kėdavo atjungti aušinančio vandens padavimo ir nuvedimo linijas ir nuvesti plunžerį iš zonos. Po to reikėdavo pristatyti keltuvu naują plunžerį, sujungti jį su plun-žeriniu mazgu ir vėl prijungti prie aušinančio vandens padavimo ir nuvedimo linijos. Ši operacija buvo ilgai trunkanti, ir, atlikus pakeitimą, mažiausiai dar 20 min. reikėdavo pakartotiniam presformos su išlydyto stiklo gabalais įkaitinimui iki reikalingos kokybiškų ekranų arba stiklinių elementų gamybai temperatūros.
[0003] Turint omenyje, kad šių plunžerių svoris siekia apie 700 svarų (317,5 kg), galima suprasti, kad plunžerio pakeitimas susijęs su dideliu formavimo proceso per-traukimu .
[0004] Pusvalandinis produkcijos gamybos nutraukimas yra bran-giai kainuojantis, kaip ir stiklo formavimo sistemos, kurią būtina grąžinti po pertraukos į terminę pusiaus-vyrą, naujo paleidimo būtinybė.
[0005] Įskaitant aukščiau minėtus momentus, šio išradimo tiks-las yra sukurti sistemą, kuri pašalinus seną plunžerį ir pakeis jį nauju be būtinybės operatoriui artintis prie staklių faktiškai arčiau nei per 5 pėdas (1,5 m).
[0006] Kitą šio išradimo tikslą sudaro plunžerių manipuliatoriaus sukūrimas, kuris laikys naują ir paims seną plunžerį po to, kai jis bus išlaisvintas iš preso. Vė-liau pakeis vietomis seną ir naują plunžerius, naują plunžerį tiksliai įstatydamas preso plunžerio lai-kiklyje, nestabdant presformos stalo judėjimo. Gami-niai, išpresuoti anksčiau, galės būti toliau atšaldomi, kol keičiamas plunžeris.
[0007] Dar vieną šio išradimo tikslą sudaro plunžerinio laikiklio ir plunžerio iveržimo mechanizmo sukūrimas, kuris atpalaiduos plunžeri, ir perduos ji, plunžerio keitimo laikikliui, kuris nepertraukinės staklių darbo ir leis įstatyti plunžerį į jo tikslią padėtį, kurioje aušinančio skysčio sistema bus pajungta be papildomų manipuliacijų būtinumo - reikės tik atjungti vandens tiekimą plunžerio keitimo metu.
[0008] Dar vieną šio išradimo tikslą sudaro plunžerių keitimo įtaiso sukūrimas, kuris pašalinamas preso normalaus darbo metu, vėliau privedamas ir pakraunamas nauju plunžeriu, kurį reikia įstatyti į plunžerio laikiklį. Senas plunžeris paimamas plunžerių keitimo įtaisu ir išlaikomas jame. Vandens ir išlydyto stiklo tiekimo nutraukimas bei plunžerio keitimo įtaiso judėjimas val-domas daugybe jungiklių ir variklių, kurie valdo visą plunžerių keitimo darbo nuoseklumą, esant minimaliam operatoriaus įsikišimui.

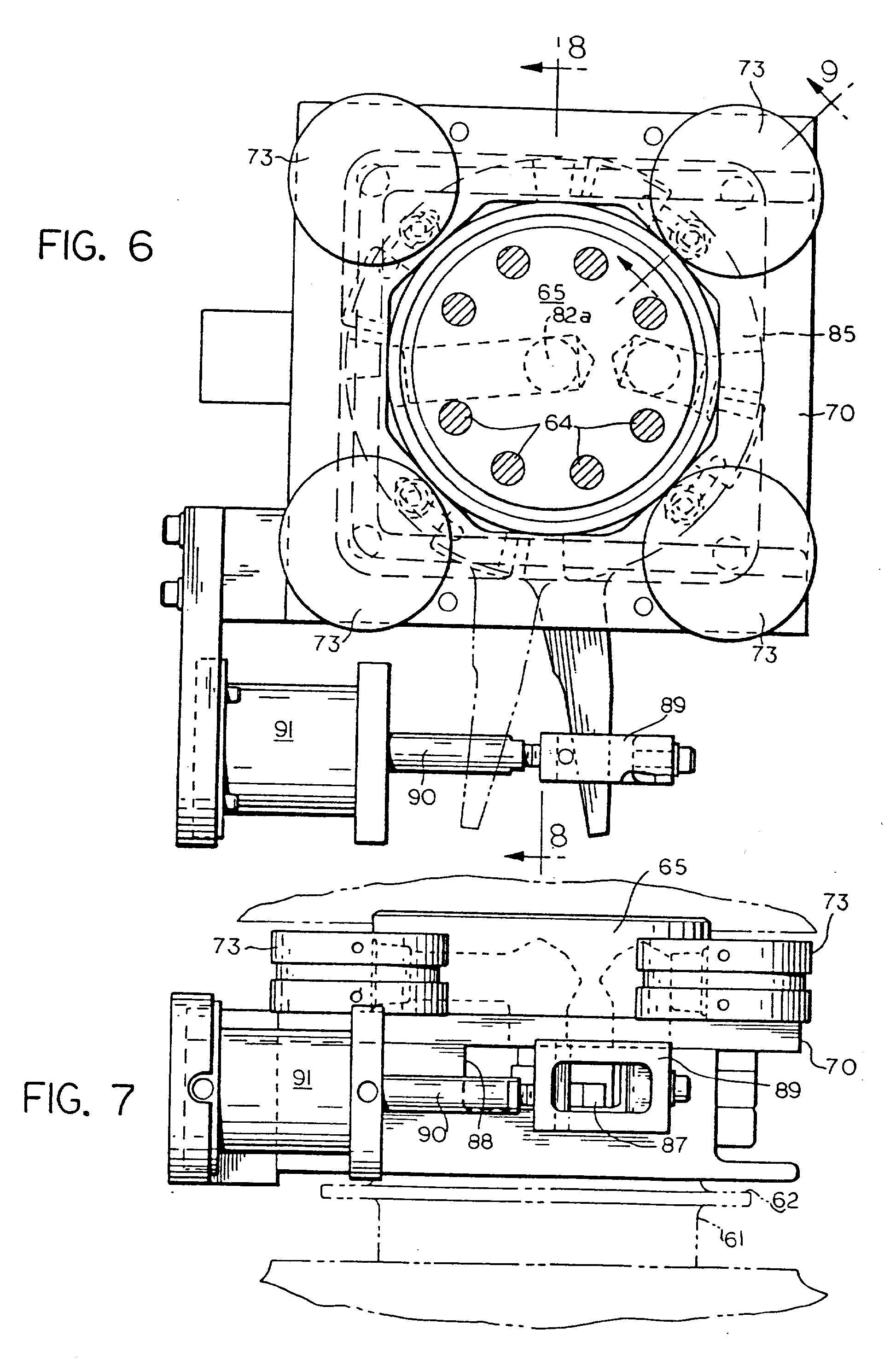

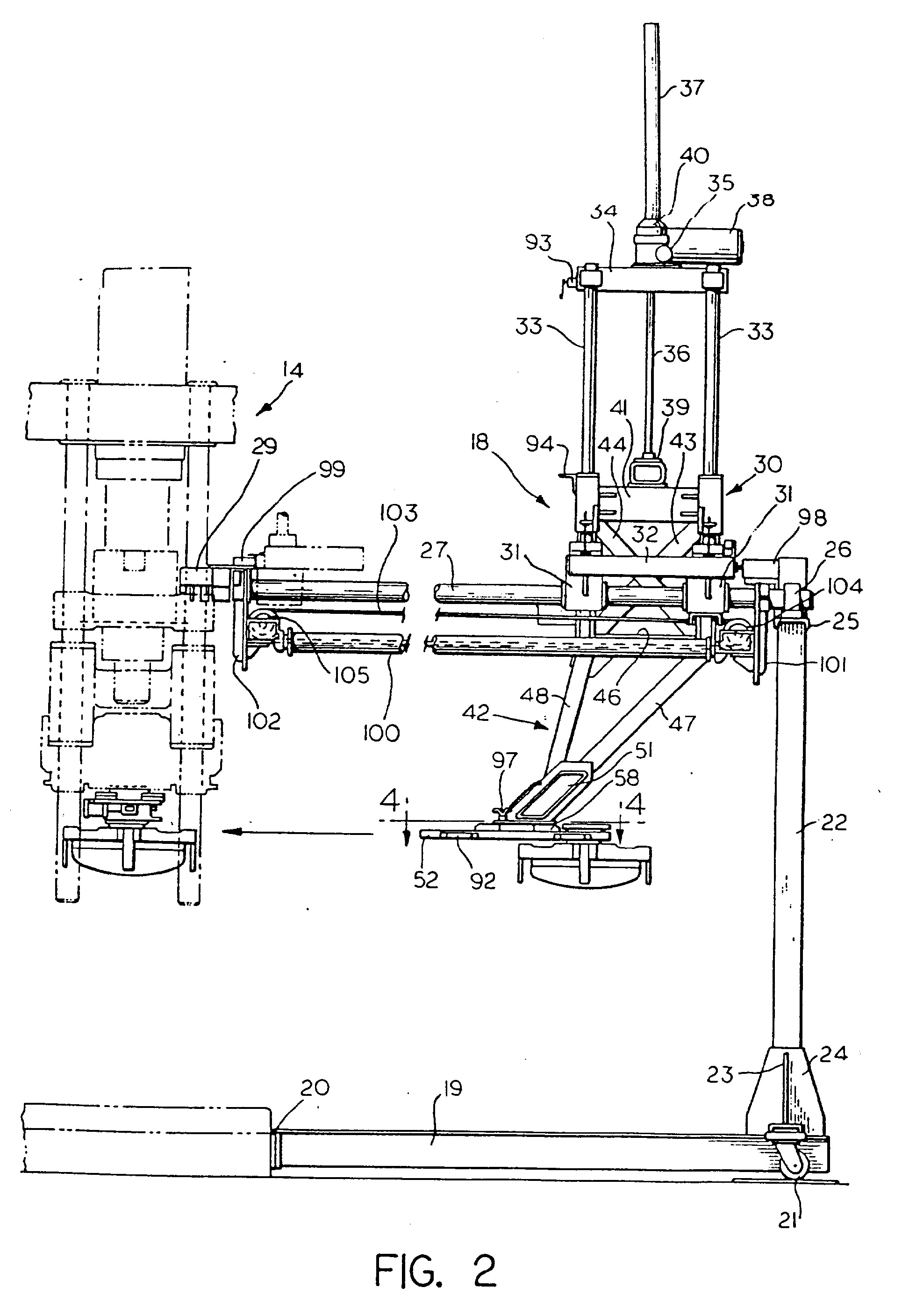

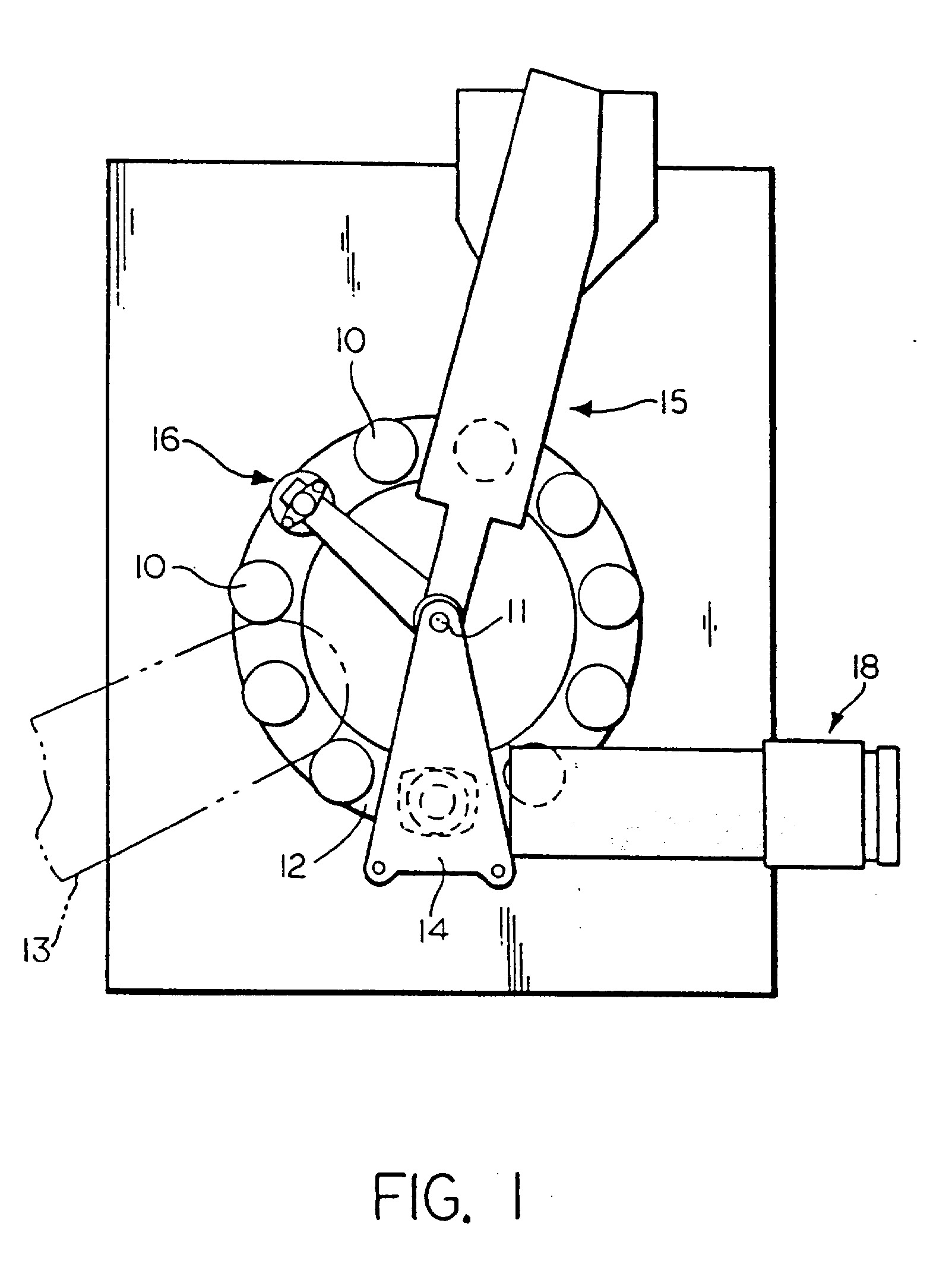

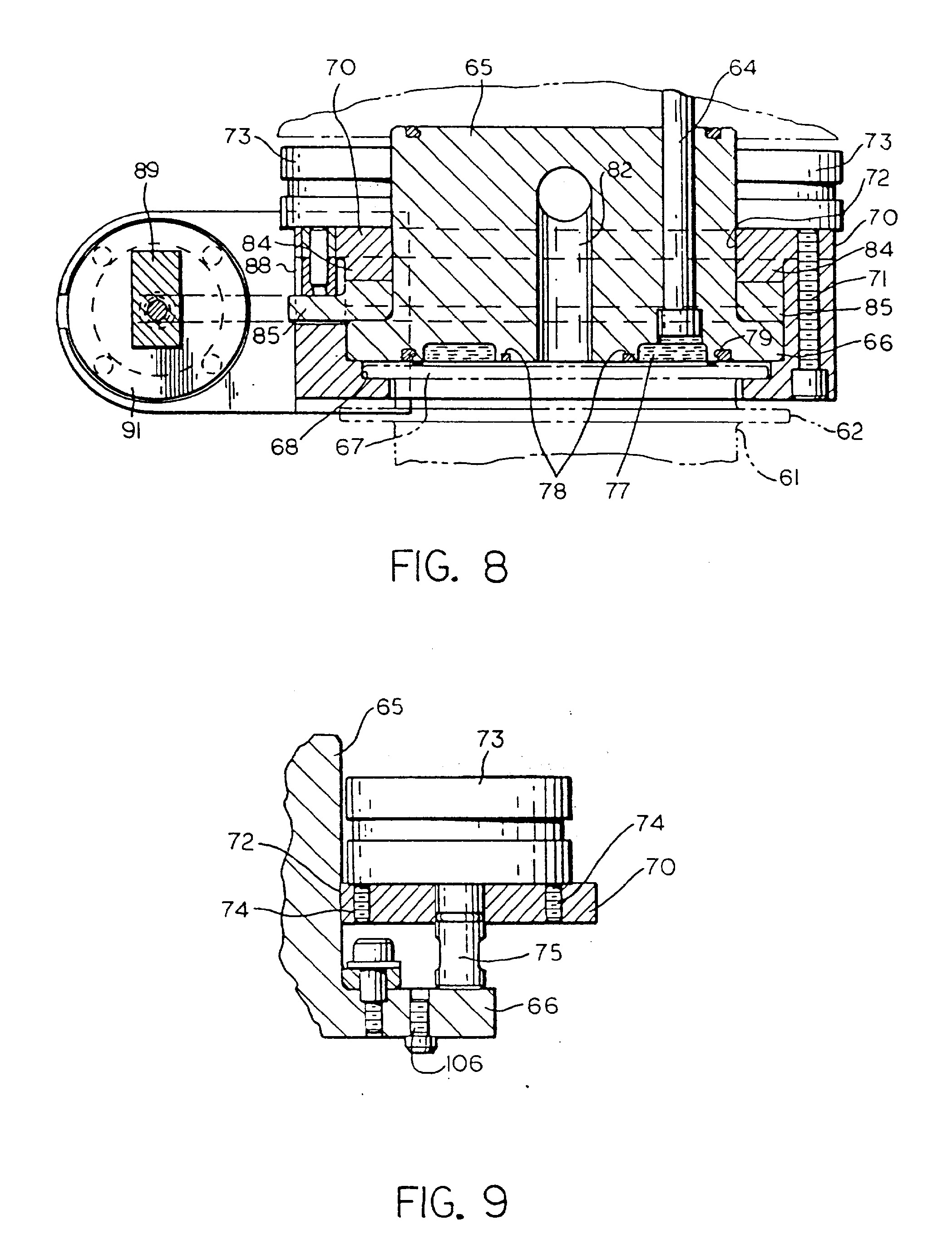

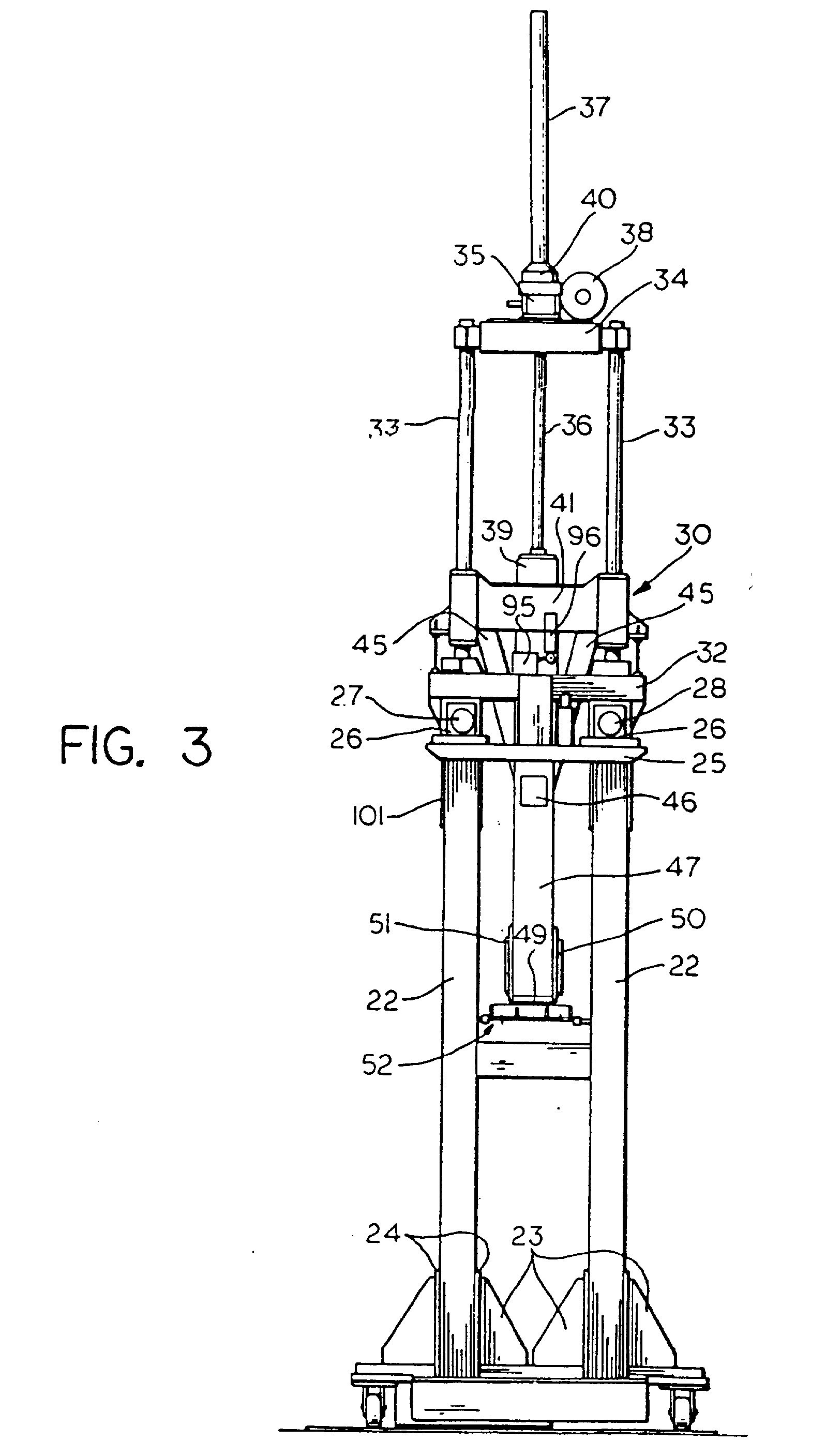

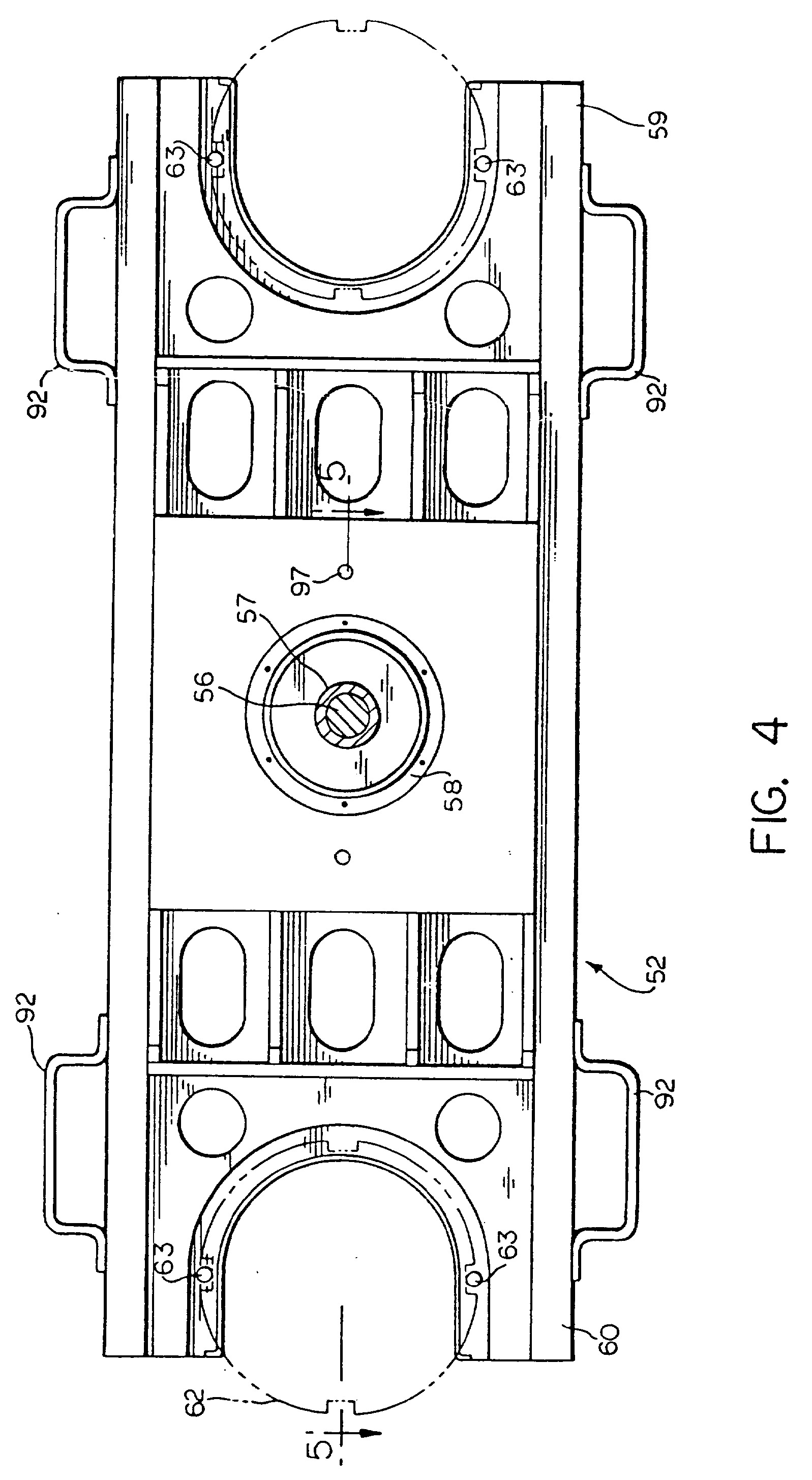

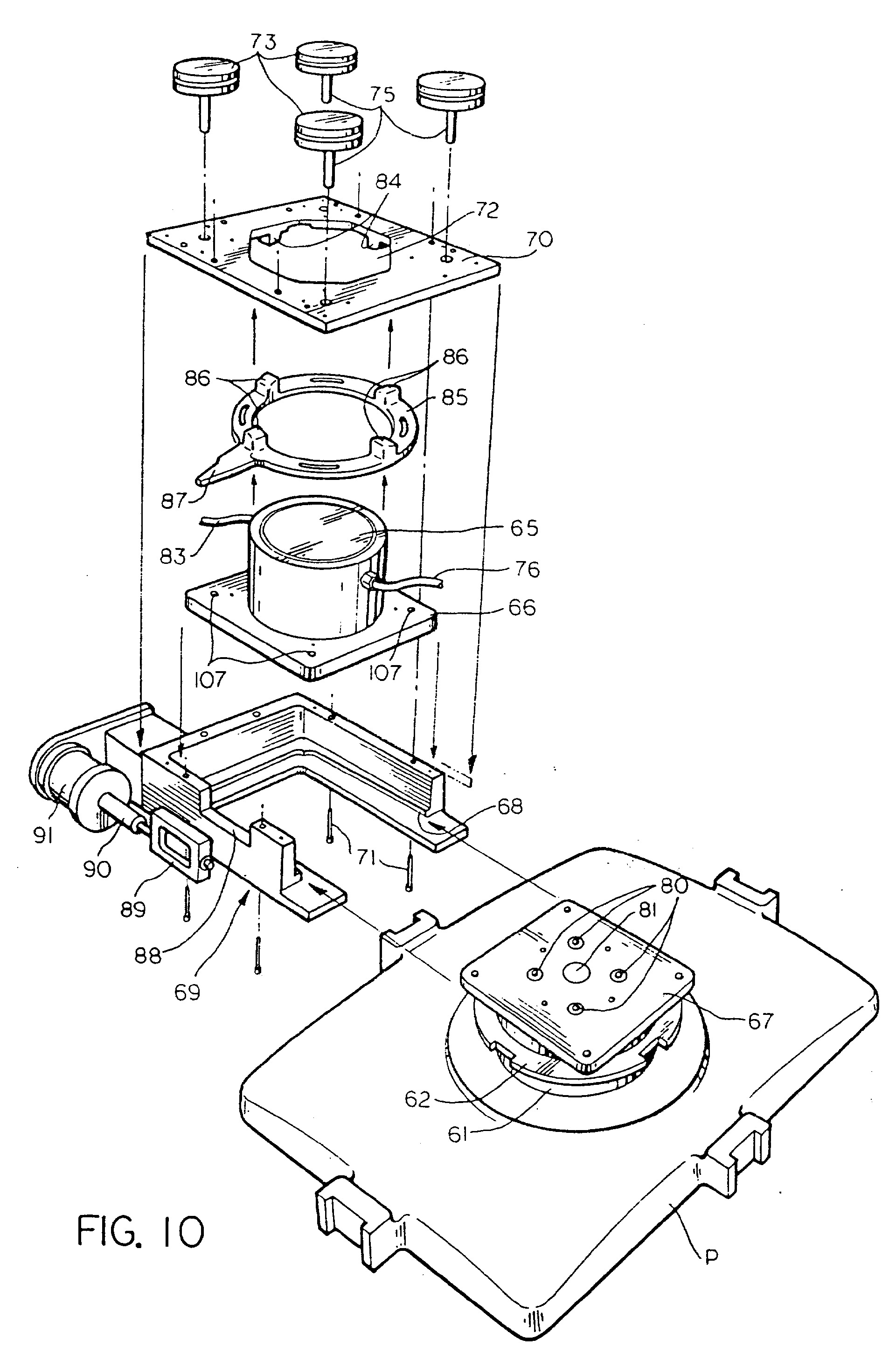

[0009] Kiti tikslai ir privalumai matyti iš tolesnio aprašymo ir pridedamų brėžinių. Fig. 1 parodytas šio išradimo televizorių ekranų preso mechanizmo schematinis vaizdas iš viršaus su plunžerių keitimo įtaisu; Fig. 2 parodytas plunžerių keitimo vertikalus šoninis vai zdas; Fig. 3 parodytas įtaiso, pavaizduoto Fig. 2, vaizdas iš galinės pusės; Fig. 4 parodytas plunžerio tvirtinimo galvutės, pavaizduotos Fig. 2, padidintas vaizdas iš viršaus; Fig. 5 parodytas Fig. 4 pjūvio per linijas 5-5 padidintas vaizdas; Fig. 6 parodytas fiksavimo mechanizmo ir plunžerio įtvirtinimo prese vaizdas iš viršaus; Fig. 7 parodytas fiksavimo ir įtvirtinimo mechanizmo, pavaizduoto Fig. 6, vertikalus šoninis vaizdas; Fig. 8 parodytas Fig. 4 pjūvio per linijas 8-8 vaizdas; Fig. 9 parodytas šiek tiek padidintu masteliu Fig. 6 pjūvio per linijas 9-9 dalinis vaizdas; Fig. 10 parodytas išardytos išlaikymo, fiksavimo ir įtvirtinimo sistemos, pavaizduotos Fig. 6, vaizdas, ku-ri parodyta kartu su viršutine išlaikymo plokšte ir plunžerio gnybtu. Fig. 1 schematiškai parodytas televizorių ekranų preso su presforma, turinčia periodinę apskritiminę tiekimo sistemą, kurioje eilė presformos 10 atramų išdėstyta apskritimu apie presformų stalo 12 vertikalią ašį 11, vaizdas.
[0010] Virš stalo 12 prieš presformą yra prieškamerio 13 (punktyru) išėjimo anga, iš kurio paduodama išlydyto stiklo porcija, kuri krinta svorio jėgos veikiama į patalpintą po ja presforma, stalas pasukamas, patal-pinant presformą presavimo pozicijoje 14, kurioje pa-krauta medžiaga presuojama, plunžerio vertikalaus ju-dėjimo žemyn i, presformą dėka gaunant galutinės kon-figūracijos televizoriaus ekraną.
[0011] Užbaigus presavimą, stalas 12 periodiškai pasukamas, pravedant pro daugybę šaldymo pozicijų, kuriose presformos stiklas, veikiamas "srovinių kolektorių", atšal-domas. Po to atšaldytas stiklas perkeliamas i, "nu-keliamą" poziciją 15, kur stiklas pašalinamas iš presformos. Toliau presformos juda apskritimu pro papildomo aušinimo poziciją 16, kur presformos taip pat atšal-domos, prieš grąžinant jas i, užkrovimo padėti, po prieš-kameriu. Kaip galima Įsitikinti, stalas 12 pasukamas ratu maždaug 32,727° kampu ir atsiduria dviejose gre-timose presformos pozicijose, ir todėl presforma, gau-nanti medžiagos porciją, pasislenka į presavimo pozi-ciją 14 stalo pirmojo apskritiminio padavimo metu. Tuo būdu, presformų skaičius nelyginis.
[0012] Sutinkamai su šiuo išradimu, plunžerių keitimo įtai-sas 18 yra šioje presavimo pozicijoje 14.
[0013] Smulkiau išnagrinėsime pusiau automatinį plunžerių 18 (Fig. 2-6) keitimo įtaisą. Pozicijoje 14 presas stovi ant grindų arba ant fiksuoto paviršiaus, o plunžerių keitimo įtaiso 18 pagrindas 19 stovi ant grindų ir pritvirtintas staklių pagrindo vienos pusės vietoje 20 arba suvirinant (kaip parodyta), arba prisukant varž-tais . Pagrindas 19 ir įrengimas, esantis ant jo, yra kilnojami, kadangi pagrindas turi ratukus 21 gale, priešingame presavimo pozicijai. Tokiu būdu, keitimo bloką 18 galima perstumti kartu su staklėmis. Visos ekranų formavimo staklės gali judėti prieškamerio at-žvilgiu, ir ratukų 21 dėka plunžerių keitimo blokas 18 juda kartu su staklėmis. Nors plunžerių keitimo blokas 18 nejuda ekranų formavimo staklių atžvilgiu, ta-čiau, reikalui esant, ji galima perstumti prie kitų staklių. Ant pagrindo 19 vertikaliai išdėstyti du sto-vai 22, kurie apatiniuose galuose privirinti trikampė-mis plokštėmis 23 ir dviem atraminiais kronšteinais 24. Tarp stovų 2 dviejų viršutinių galų yra horizontalus skersinis 25. Viršutinis skersinio 25 paviršius laiko du gnybtus 26, išdėstytus per atstumą vienas nuo kito. Kiekvienas gnybtas 26 laiko lygiagrečių horizontalių strypų 27 ir 28 vieną galą. Kiti strypų 27 ir 28 galai remiasi į presavimo pozicijos 14 vertikalaus šoninio rėmo sienelę ir išlaikomi gnybtais 29. Tokiu būdu, abu strypai 27 ir 28 galai įtvirtinti preso 14 atžvilgiu.
[0014] Ant strypų 27 ir 28 laikosi šliaužikliai, pažymėti bendru skaičiumi 30. Vežimėlis 30 turi dvi poras ri-tininių guolių 31, sumontuotų ant strypų 27 ir 28, bet daugiausia horizontali platforma 32 remiasi keturiais ritininiais guoliais 31. Nuo kiekvieno guolio 31 vertikaliai aukštyn kyla vertikalus strypas 33. Viršu-tiniai keturių strypų 33 galai laiko horizontalios plokš-tės arba platformos 34, patalpintos priešais platfor-mą 32 atstumu nuo jos pagal vertikalę, galus. Plokš-tės 34 viršutinis paviršius turi sliekinę pavarą 35, patalpintą jos centre. Krumpliaratis 35 yra besisu-kantis sliekinis įvadas, atliekantis vertikalaus strypo 36 pakėlimą ir nuleidimą. Strypas 36 teleskopiškai įeina i, tuščiavidurį cilindrinį korpusą 37, kylantį aukštyn iš dėžutės 35. Korpusas 37 pagrindo 40 srityje turi vidinį sriegį, į kurį įsisuka strypas su srie-giu 36. Korpuso 37 sukimasis atliekamas sliekine po-ra 35 elektros variklio 38, kuris taip pat yra ant platformos, dėka. Variklis suka slieką, kuris, savo ruožtu, suka korpuso 37 pagrindą 40.
[0015] Strypo 36 apatinis galas pritvirtintas prie horizon-talaus dėžutės formos rėmo 41 viršutinio paviršiaus. Keturi rėmo kampai remiasi į vertikalius cilindrinius guolius, sumontuotus ant nukreipiančiųjų strypų 33. Po rėmu 41 pakabintas plunžerio galvutės manipuliatorius 42. Manipuliatorių 42 sudaro dvi susikryžiuojan-čios atotampos 43 ir 44, nusileidžiančios nuo rėmo 41 ir sueinančios apatiniais galais, kurie sujungiami su horizontalia sija 46. Sija 46 yra po strypais 27 ir 28, bet tarp jų. Strypas 46 laiko dvi gana galingas at-ramines sijas 47 ir 48, kurių viršutiniai galai yra sijos 46 galuose, o apatiniai galai sueina ties horizontalia atramine plokšte 49, prie kurios jie pri-tvirtinti, ir sujungimas sustiprintas kampinėmis plokš-tėmis 50 ir 51.

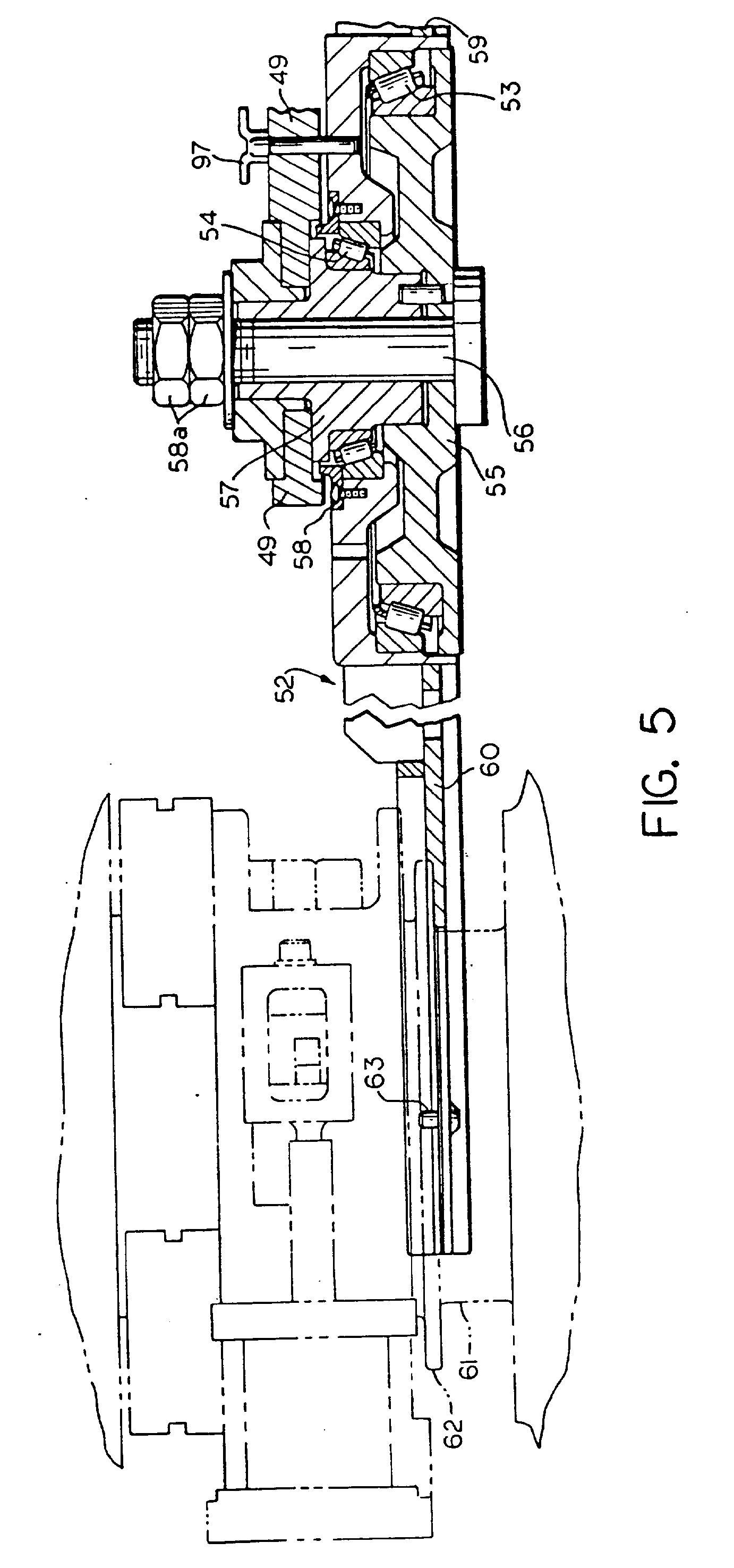

[0016] Plokštė 49 tarnauja plunžerio imtuvo 52 pagrindiniu atraminiu elementu. Imtuvas 52 sumontuotas plokštėje 49 ant dviejų apvalių ritininių guolių 53 ir 54 (žr. Fig. 5). Guolio 53 vidinis žiedas laikosi rate 55, kuris pritvirtintas ant plokštės 49 varžtu 56. Varžtas 56 įeina atraminę įvorę 57, kuri tarnauja atrama guolio 54 vi-diniam žiedui. Varžtas įveržtas ir išlaikomas atraminės plokštės 49 kiaurymėje dviem sriegėmis fiksuojančiomis veržlėmis 58a. Įvorė 57 ir žiedas 55 sutvirtinti kaiš-čiu, neleidžiančiu įvorei ir žiedui suktis vienas kito atžvilgiu, o įvorė taip pat prispausta prie plokštės 49 ir todėl negali suktis. Tiktai imtuvas 52 gali suktis apie varžto 56 ašį.
[0017] Imtuvas 52 laiko guolių 53 ir 54 išorinius žiedus ga-nėtinai storoje nuopjovoje, apjuosiančioje įvorę 57 ir varžtą 56. Imtuvo 52 centrinės srities priešingose pu-sėse išdėstyti 180° kampu vienas kito atžvilgiu du ša-kutės formos svertai 59 ir 60. Praktiškai kiekvienas iš svertų 59 ir 60 turi horizontalią išpjovą, skirtą įėjimui į plunžerio velenus, kaip tai parodyta Fig. 5 ir 10. Plunžeris turi flanšą 62, kuris remiasi į pri-ėmimo sverto 59 arba 60 viršutinę dalį. Imtuvo svertai 59 ir 60 praktiškai turi padėti nustatančius pirš-tus 63, kurie tiksliai nustato plunžerio ašies padėti, kad naujojo plunžerio padėtis sverte vežimėlio atžvil-giu būtų vertikali. Reikia atsiminti, kad televizorių ekranų plunžeris, kaip taisyklė, sveria nuo 750 iki 800 svarų (340-363 kg.), ir todėl, kuomet vežimėlio lizdas, pagal išradimą, pradeda judėti, senojo plunžerio pa-ėmimas ir naujojo plunžerio patalpinimas atliekamas tam tikru tikslumu, kad garantuotų keitimo operacijos tai-syklingumą .
[0018] Mechanizmas pastoviai yra ekranų prese presavimo pozicijoje (Fig. 6-10), plunžerio padėtis bus aprašyta pakankamai smulkiai, kad paaiškėtų manipuliavimas tele-vizorių ekranų plunžeriais keitimo metu.
[0019] Mechanizmas, pavaizduotas Fig. 6-9 ištisine linija, sumontuotas televizorių ekranu preso mechanizmo apatiniame gale ir pritvirtintas jame daugybe varžtų 64 (Fig. 6 ir 8), plunžeris įtvirtinamas jame su pakeitimo galimybe, kaip matyti Fig. 10. Varžtai 64 pritvirtina cilindrinę įvorę 65 pagrindiniame prese. Įvorė 65 turi apatinį stačiakampį flanšą 66, pritaikytą atsiremti į viršutinę stačiakampę plokštę 67, kuri pritvirtinta prie plunžerio veleno 61 viršutinio galo (žr. Fig. 10). Plokštė 67 nėra idealiai kvadratinė, o šiek tiek pleiš-to formos, ir šis pleištas sąveikauja su pleišto formos priėmimo išpjova 68 priėmimo dėžutėje 69. Iš dėžutės 69 atviros pusės įstatoma plunžerio 67 plokštė. Dėžutė 69 iš viršaus uždaryta stačiakampe plokšte 70, kuri pri-sukta prie dėžutės varžtais 71. Įvorė 65 praeina pro kiaurymę 72 plokštėje 70, bet plokštė gali judėti įvo-rės atžvilgiu ašine kryptimi. Kiekvienas iš plokštės keturių kampų turi pneumatinį arba hidraulinį varik-lį 73, prisuktą prie jo varžtais 74 (žr. Fig. 9). Kiekvienas variklis 73 turi išėjimo veleną arba stūmok-linį strypą 75, atliekantį slenkamąjį-grįžtamąj į judesį vertikalia kryptimi. Kiekvienas strypas 75 remiasi įvorės 65 flanšo 66 viršutini, paviršių. Varikliai 73 stumdo strypus 75 abiejomis kryptimis, įvedant darbinę medžiagą d, viršutini, ir apatini, galus.
[0020] Kuomet plunžerio tvirtinimo plokštė 67 įstatyta i, dėžutės 69 išpjovą 68, varikliai 73 gali būti paleisti taip, kad jų strypai būtų prispausti prie įvorės flan-šo 66, dėl to plokštė 70 bus pakelta aukštyn ir dėžu-tė 69 pakils ir prispaus plunžerio 67 viršutinį pa-viršių prie įvorės 65 apatinio flanšinio pavišiaus hermetiškai ir sandariai. Sandarus plokštės 67 pavir-šiaus prigludimas prie flanšo 66 paviršiaus yra svarbus, kadangi aušinantis vanduo įvedamas į plunžerio vidų vamzdžiu 76, sujungtu su įvorės 65 šonine sienele. Vamzdis 76 sujungiamas įvorės vidine erdve su apatine žiedine kamera, esančia įvorės apatiniame paviršiuje. Du apvalūs sandarinimo žiedai 78 ir 79 išlaiko vandenį plokštės 67 paviršiuje, kur yra keturios kiaurymės 80. Vanduo cirkuliuoja į plunžerio vidų ir išeina per cent-rinę kiaurymę 81, kuri sutapatinta su kanalu 82 įvorė-je 65. Kanalas 82 sujungiamas su vamzdžiu 83 vandens nuvedimui.
[0021] Aukščiau aprašytu būdu televizorių ekranų plunžeris prispaudžiamas prie preso mechanizmo.
[0022] Be plunžerio plokštės prispaudimo prie įvorės mechanizmo yra užrakinantis arba fiksuojantis mechanizmas, pagamintas keturių pleišto formos nukreiptų žemyn ele-mentų 84 pavidalu viršutinės plokštės 70 apatiniame paviršiuje. Šie pleištai 84 išdėstyti lygiais atstumais vienas nuo kito apie įvorės 65 ašį. Įvorę 65 juosia apvalus žiedas 85, esantis jos flanše 66. Kaip ge-riausiai matyti Fig. 10, žiedas 85 turi keturis nu-kreiptus aukštyn pleišto formos elementus 86, kurie sąveikauja su plokšte 70 pleištais 84, kuomet fiksuojantis žiedas 85 pradeda suktis. Žiedas 85 gali būti pastumtas radialiai aukštyn išeinančio traverso 87 dėka, kuris praeina per kiaurymę 88 šalia dėžutės 69.
[0023] Išsikišantis traverso 87 galas preina pro žiedą 89, kuris sujungiamas su stūmokliniu strypu 90. Strypas 90 yra slenkamojo-gri,žtamojo stūmoklinio variklio išėjimo strypas. Variklis 91 nepaleidžiamas tol, kol pri-spaudžiantieji varikliai 73 spaudžia flanšą 66 prie plokštės 67. Tuo atveju plokštė 70 atsiras po flanšu tokiu atstumu, kad pleištinių elementų 84 ir 86 nuo-žulnūs paviršiai guls vienas ant kito ir neleis atsi-tiktinai išsiskirti flanšui 66 ir plokštei 67, nu-traukus oro tiekimą varikliams 73. Tokiu būdu, variklio 91 paleidimas tarnauja prispaudimo, atliekamo prispaudimo varikliams 73, užrakinimui arba fiksavimui. Akivaizdu, kad variklių 7 3 ir 91 darbo nuoseklumas svarbus, kadangi prispaudimas turi veikti, kad užra-kinimas arba fiksavimas būtų efektyvus.
[0024] Kaip jau buvo minėta, vežimėlis 30, kaip ir imtuvas 52, gali būti pakeltas ir nuleistas varikliu 28, ir šis vietos pakeitimas reguliuojamas galiniu perjungikliu plokštėje 34, su kuria gali kontaktuoti rėmo 41 traversas 94 .
[0025] Antras galinis perjungiklis 95 įstatytas platformoje 32 ir turi kontaktini, traversą, su kuriuo kontaktuoja traversas 96, esantis dėžutės rėme 41. Tokiu būdu, rė-mo 41 vertikalus slenkamasis-grižtamasis judesys ir, vadinasi, imtuvo vertikali padėtis gali būti tiksliai apsprendžiami perjungikliu kontaktų arba traversų 94 ir 96 padėtimis.
[0026] Vežimėlis 30 gali judėti horizontaliai strypais 27 ir 28, nuvesdamas imtuvą 52 i, padėti,, kurioje svertas 60 palies šalinamą plunžeri,. Reikia pažymėti, kad, kuomet imtuvas nuvedamas į padėti,, kurioje jis paima plunžerį sverte 60, naujas plunžeris bus sverte 59. Tai padeda balansuoti krūvį. Po to, kai senas plunžeris atpalai-duojamas imtuvui 52, vežimėlis pašalinamas iš po preso. Fiksavimo kaištis 97, praeinantis per kiaurymę plokš-tėje 48 ir imtuvo centrą 59, sutapatintas tarpusavyje, ištraukiamas ir imtuvas 52 pasukamas 180° kampu ran-komis pritvirtintų prie jo rankenų 92 dėka, po to kaiš-tis 97 vėl įstatomas imtuvo fiksavimui nuo sukimosi. Po to įvedamas vežimėlis, pastatantis naują plunžerį prieš preso galvutę, į kurią bus įstatytas plunžeris.
[0027] Vežimėlio darbo palengvinimui galinis perjungiklis 98 signalizuos apie nuvestą padėtį. Pagal tą patį požymį galinis perjungiklis 99 strypu 27 ir 28 priekiniame gale signalizuos, vežimėliui atsidūrus priekinėje padė-tyje. Vežimėlis 30 gali judėti šonine kryptimi variklio arba rankų dėka.
[0028] Kaip parodyta Fig. 2, tarp galinių palaikančių plokš-čių 101 ir 102 sumontuotas horizontalus įvadinis vamzdis 100. Vamzdis 100 traukia trosą 103, permestą per blokus 104 ir 105, sumontuotus ant plokščių 101 ir 102. Troso 103 galai sujungti su guolio 33 korpusu. Po guoliais 31, išdėstytais ant strypo 28, yra antras vamzdis 100 ir jo atraminė sistema.
[0029] Iš to, kas parašyta aukščiau, galime matyti, kad plun-žerių keitimo sistemos darbas atliekamas šiomis nuosek-liomis operacijomis. Vežimėlis 30 ir prie jo pritvirtintas manipuliatorius 42 nusileidžia iš išorinės, pa-keltos laikymo padėties į padėtį, pavaizduotą Fig. 2. Naujas plunžeris bus patalpintas manipuliatoriuje 42, ir manipuliatorius bus padėtyje, pavaizduotoje Fig. 2 tada, kai fiksuojantis kaištis 97 įstatytas ir mani-puliatoriui neleidžia pasisukti.
[0030] Kuomet naujas plunžeris atsiranda manipuliatoriuje, i, stiklo dūžio lataką pateks signalas, kurio dėka stiklo dūžio latakas atsiras po tiekimo įtaisu išlydyto stiklo porcijos priėmimo padėtyje, ir tuo pat metu i, preso šliaužikli ateina signalas judėti aukštyn.
[0031] Vežimėlio 30 mazgas juda po šliaužikliu. Kuomet suveikia galinis perjungiklis 99 "viduje", jis paruoštas senojo plunžerio mazgo išvedimui. Suveikia užrakinantis variklis 91, pašalinantis apsaugini, kaišti, iš plunžerio prispaudimo mazgo, pavaizduoto Fig. 6-8. Suveikia keturi pneumatiniai cilindrai arba varikliai 73, kurie atplaiduoja plunžerio galvutę 67 iš įvorės 65 flanšo 66.
[0032] Po to vežimėlio 30 mazgas nuvedamas su senojo plunžerio galvute iš tos imtuvo 52 pusės, kuri arčiau preso 14, o su senu plunžeriu- iš kitos pusės. Vežimėlio mazgas vedamas tol, kol pasiekia cilindro 100 pasislinkimo pa-baigą ir neturi poveikio galiniam perjungikliui 98.
[0033] Po to operatorius pašalina iš imtuvo fiksuojanti, kaiš-ti, 97 ir pasuka imtuvą 180° kampu, po to įstatymui presą bus paruoštas naujas plunžeris. Fiksuojantis kaištis 97 įstatomas atgal ir vežimėlio mazgas 30 vedamas atgal į presą 14 tol, kol į plunžerio prispaudimo mazgo dėžutę 69 nebus įstatytas naujas plunžeris ir nesuveiks galinis perjungiklis 99.
[0034] Po to suveikia prispaudžiantiej i cilindrai arba varikliai 73, dėl to pakeltas aukštyn naujas plunžeris sandariai kontaktuos su plunžerio plaukiojančios gal-vutės įvorės 65 flanšu 66. Bus hermetizuoti vandens ta-kų sujungimai ir tuo pačiu bus užduota naujo plunžerio padėtis. Po to suveikia užrakinantis cilindras arba variklis 91 ir apsauginiai pleištai 86 susikabina su pleištais 84 plokštėje 70.
[0035] Po to vežimėlio mazgas 30 bus vedamas tol, kol negrįš padėti, kurioje suveiks galinis perjungiklis 98. Jam suveikus stiklo dūžio latakas bus nuvestas ir išlydyto stiklo porcijos kris i, presformas. Presas tęs tele-vizorių ekranų presavimą po to, kai pirma išlydyto stiklo porcija atsidurs po presu 14.
[0036] Po to senas plunžeris nuvedamas nuo plunžerių imtuvo 52, pašalinus fiksuojanti kaišti, pasukant imtuvą iki patogios padėties. Kuomet senas plunžeris pa-šalintas, vežimėlio 30 manipuliatorius 42 grąžinamas į viršutinę padėti,, paleidus varikli, 38, iki viršutinio galinio perjungiklio 93 suveikimo.
[0037] Kad galima būtų tiksliai sutapatinti plunžerio 67 plokštę ir įvorės 66 flanšą jų suvedimo varikliais 73 metu, iš flanšo 66 apačios išsikišantis centruojantis kaištis 106 (Fig. 9) įeina i, atitinkamą plokštės 67 kiaurymę 107. Kaip matyti iš Fig. 10, iš tikrųjų yra plokštėje 67 keturios kiaurymės 107-po vieną kiekviename kampe. Be to, flanšo 66 kampuose yra keturi kaiščiai 106.
[0038] Aukščiau buvo aprašytas stiklo gaminių formavimo stak-lių plunžerių pusiau automatinio keitimo įtaiso darbo operacijų nuoseklumas televizorių ekranų presavimo pozicijoje.
[0039] Galimos šio išradimo modifikacijos apibrėžties ribose.
1. Išlydyto stiklo preso dalių derinys, besiskiriantis tuo, kad turi daugybę presformų, galinčių pasislinkti i, presavimo poziciją ir iš jos, kur preso plunžeris juda vertikaliai slenkamuoju-grįž-tamuoju judesiu preso vertikalia ašimi link presformos ir nuo jos, ir plunžerių keitimo prese įtaisą, turinti, dvigubą plunžerių manipuliatorių, vežimėlio įtaisą manipuliatoriaus, horizontaliai judančio į padėti, šalia preso presavimo pozicijos ir iš jos, išlaikymui, plunžerio išlaikymo manipuliatoriuje, kuris skirtas dviejų plunžerių laikymui vertikalios ašies priešingose pusėse, įtaisą, manipuliatoriaus pakėlimo ir nuleidimo įtaisą vežimėlyje, horizontalų nukreipiantį įtaisą ve-žimėlio išlaikymui, patalpintą kryptimi nuo preso vertikalios ašies iki tolimos padėties, įtaisą, sujungtą su vežimėliu, skirtą slenkamajam-grįžtamajam vežimėlio judėjimui nukreipiančiuoju įtaisu manipuliatoriaus iš-laikymo įtaiso ir plunžerių perkėlimui viena kryptimi - plunžerio priėmimui ir kita kryptimi - plunžerio nuvedimui nuo preso į tolimąją padėtį.
2. Preso dalių darinys pagal 1 punktą, besiskiriantis tuo, kad turi galinius jungiklius kiekviename nukreipiančiojo įtaiso gale, reaguojančius į vežimėlio judėjimą link kiekvieno nukreipiančiojo įtaiso galo.
3. Preso dalių darinys pagal 1 punktą, besiskiriantis tuo, kad turi hidraulinį prispaudimo įtaisą prese hermetiškam plunžerio pripaudimui prie preso.
4. Preso dalių derinys pagal 3 punktą, besiskiriantis tuo, kad turi įtaisą, sumontuotą prese, prispaudimo įtaiso užrakinimui, kad neleistų atsipalai-duoti plunžeriui sugedus hidraulikai arba nutrukus elektros tiekimui.
5. Preso dalių derinys pagal 1, 2 arba 4 punktą, besiskiriantis tuo, kad turi manipuliatorinį įtaisą, pritvirtintą prie plunžerio laikiklio.
6. Preso dalių derinys pagal 1, 2 arba 4 punktą, besiskiriantis tuo, kad plunžerio laikiklis pagamintas su dviem horizontaliai išdėstytomis plun-žerio laikymo gembėmis, išsiskiriančiomis į priešingas puses nuo centrinės vertikalios ašies.
7. Preso dalių derinys pagal 6 punktą, besiskiriantis tuo, kad turi manipuliatorių užrakinanti, įtaisą plunžerio laikiklio išlaikymui vienoje iš dviejų sukimo padėčių manipuliatoriaus atžvilgiu.
8. Preso dalių derinys pagal 6 punktą, besiskiriantis tuo, kad plunžerio laikiklis šarnyriškai sumontuotas manipuliatoriuje, centrinėje vertikalioje ašyje.
9. Seno plunžerio pakeitimo nauju plunžeriu išlydyto stiklo formavimo prese būdas, besiskiriantis tuo, kad preso plunžerį perkelia žemyn i, pres-formą, turinčią išlydytą stiklą ir išcentruotą pagal plunžerio preso vertikalę, pristato dviejų plunžeriu palaikymo įtaisus šalia preso iš vienos jo pusės, naują plunžerį įstato plunžerio laikymo įtaiso vienoje pu-sėje, plunžerio laikymo įtaisą pastato į padėtį, kurioje kita plunžerio palaikymo įtaiso pusė yra iš-centruotą pagal seno plunžerio prese vertikalę, atpa-laiduoja seną plunžerį plunžeriu palaikymo įtaise, nuveda plunžerio palaikymo įtaisą, laikantį seną ir naują plunžerius, nuo preso, pasuka plunžeriu laikymo įtaisą vertikalios ašies atžvilgiu, kad pakeistų vietomis seną ir naują plunžerius, grąžina plunžerių laikymo įtaisą i, išcentruotą su presu padėti,, kurioje naujas plunžeris yra išcentruotoje su presu padėtyje, pritvirtina prie preso naują plunžerį, nuveda plunžerių palaikymo itaisą nuo preso ir už preso ribų.
10. Būdas pagal 9 punktą, besiskiriantis tuo, kad užrakina naują plunžerį įtvirtintoje padėtyje.
11. Būdas pagal 9 punktą, besiskiriantis tuo, kad plunžerio laikymo įtaisą pakelia, pašalinus iš jo seną plunžerį.
