[LT] Panaudojimas: Katilų kaitinimo paviršių valymas.@Tikslas: patikimumo ir ekonomiškumo padidinimas.@Išradimo esmė: Įrenginys, susidedantis iš atraminės konstrukcijos, ant kurios per slankiojantį vežimėlį pritvirtintas apipūtimo vamzdis, turintis galvutę su tūtomis. Galvutė reaktyvinių kanalų dėka sukasi apipūtimo vamzdžio atžvilgiu ir turi apipūtimo intensyvumo reguliavimo įtaisą. Reguliavimo įtaisas yra kumštelinės movos pavidalo, nejudamai pritvirtintas prie apipūtimo vamzdžio po besisukančia galvute.
[EN]
[0001] Išradimas priklauso įtaisams, skirtiems šilumą perduo-dančių kanalų paviršių valymui.
[0002] Iš technikos lygio yra žinomas šildymo paviršių, pa-vyzdžiui, katilų, valymo įrenginys, turintis nejudamą garo padavimo vamzdi, ir ant jo išorinio paviršiaus judamai sumontuotą apipūtimo vamzdį, kurio pirmojoje dalyje yra garo padavimo tūtos. Tūtos yra bendraašių aukšto ir žemo slėgio antgalių pavidalo, kurių pirmieji sujungti su garo padavimo vamzdžiu ir' su ertme tarp sienelių, kurios galinė dalis sujungta su atmosfera (TSRS a. 1. Nr. 445 821, TPK F28C 1/16, 1974).
[0003] Taip pat žinomas giliaeigis kaitinimo paviršių valymo aparatas OBP; turintis atraminę tvirtinimo siją, ant kurios per slankiojantį vežimėlį pritvirtintas api-pūtimo vamzdis, turintis apipūtimo galvutę su tūtomis ir vamzdžio apipūtimo reduktorių (A..O. TaBpHJlOB. YMeHL-rneHHe Bpe, n, HHX bh6pocob npn ohhctkc napoBbix kotjiob. - M. 3Hep-roaTOMH3flaT, 1990, 133-136 p.).
[0004] Lyginant žinomus technikos lygiu aparatus kyla užduotis padidinti jų ekonomiškumą ir patikimumą, kadangi vamz-džio sukimui reikia daug energijos. Apipūtimo vamzdžio sukimo metu atsirandantis jo galo mušimas dėl išcent-rinių jėgų, bei žymus mušimo padidėjimas valant pa-viršius, išdėstytus nesimetriškai apipūtimo galvutės atžvilgiu. Šiai užduočiai išspręsti žinomame kaitinimo paviršių valymo įrenginyje, turinčiame atraminę konst-rukciją, ant kurios per slankiojantį vežimėlį pritvirtintas apipūtimo vamzdis, turintis galvutę su tūtomis, atlikti šie pakeitimai: - galvutė su vamzdžiu sujungta sukamai jo atžvilgiu ir joje yra apipūtimo intensyvumo reguliavimo įtaisas;
[0005] ' - apipūtimo intensyvumo reguliavimo įtaisas yra kumš-telinės movos pavidalo, nejudamai pritvirtintas prie apipūtimo vamzdžio po besisukančia galvute.
[0006] Lyginant su prototipu siūlomas įrenginys yra patiki-mesnis ir ekonomiškesnis. Esant galimybei apipūtimo galvutei suktis apipūtimo vamzdžio atžvilgiu, nereikia montuoti mazgų, reikalingų vamzdžio sukimui, tai mažina įrenginio savikainą. Nesukant apipūtimo vamzdžio, ne-vyksta jo galo mušimas dėl išcentrinių jėgų. Tai už-tikrina įrenginio darbo patikimumą, kaitinimo paviršių nuvalymo tolygumą. Reaktyvinių kanalų dėka užtikrinimas galvutės sukimasis vamzdžio atžvilgiu, išnaudojant pa-duodamo garo energiją. Garo apipūtimo intensyvumo reguliatorius užtikrina optimalų garų panaudojimą, tai padidina valymo ekonomiškumą. Garo intensyvumo reguliatoriaus dėka panaikinamas reakcijos jėgų poveikis ir su tuo susijęs apipūtimo vamzdžio galo įlinkis, valant kaitinimo paviršius, išsidėsčiusius nesimetriškai api-pūtimo galvutės atžvilgiu. Tai irgi padidina įrenginio darbo patikimumą bei paviršių išvalymo tolygumą.

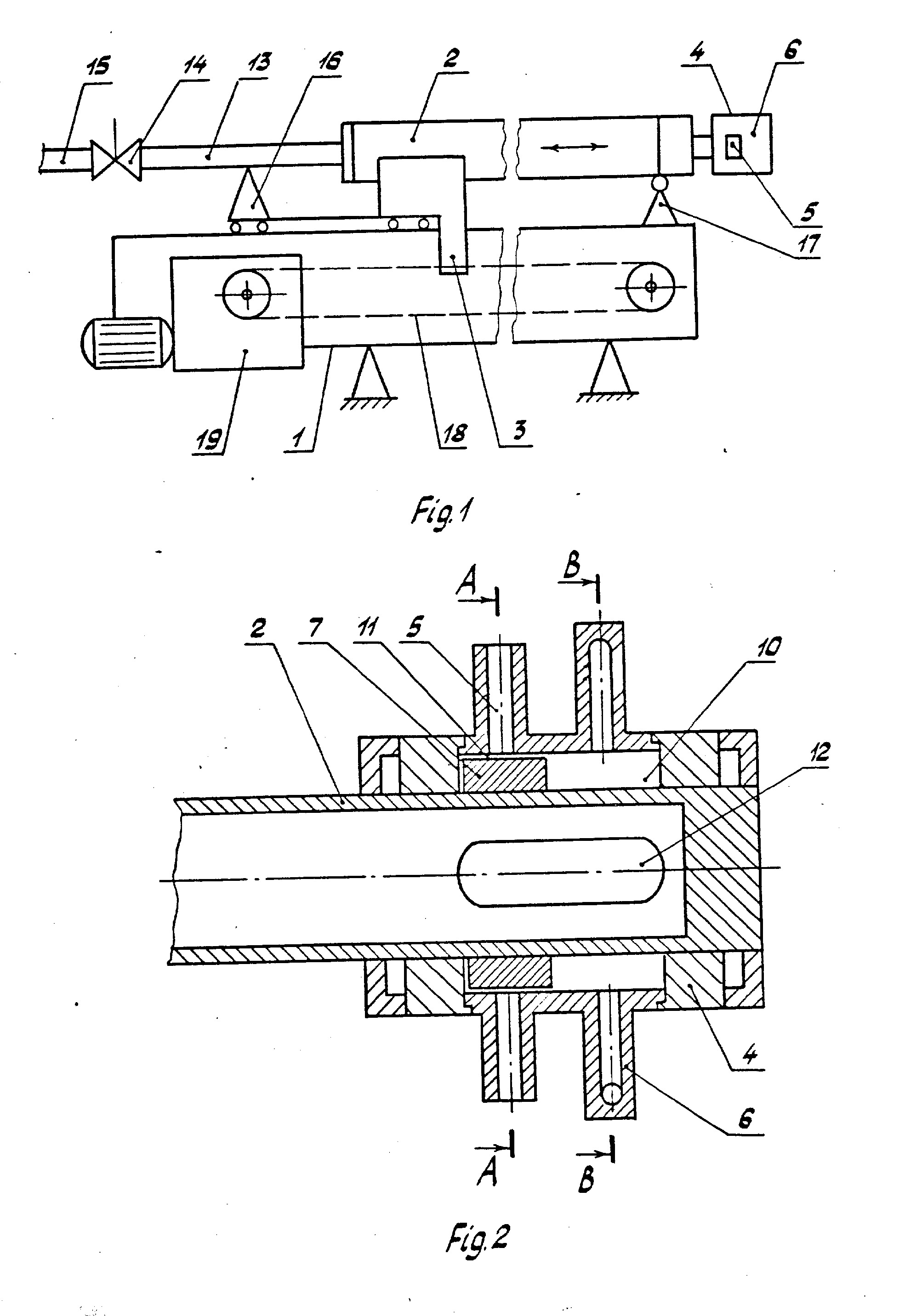

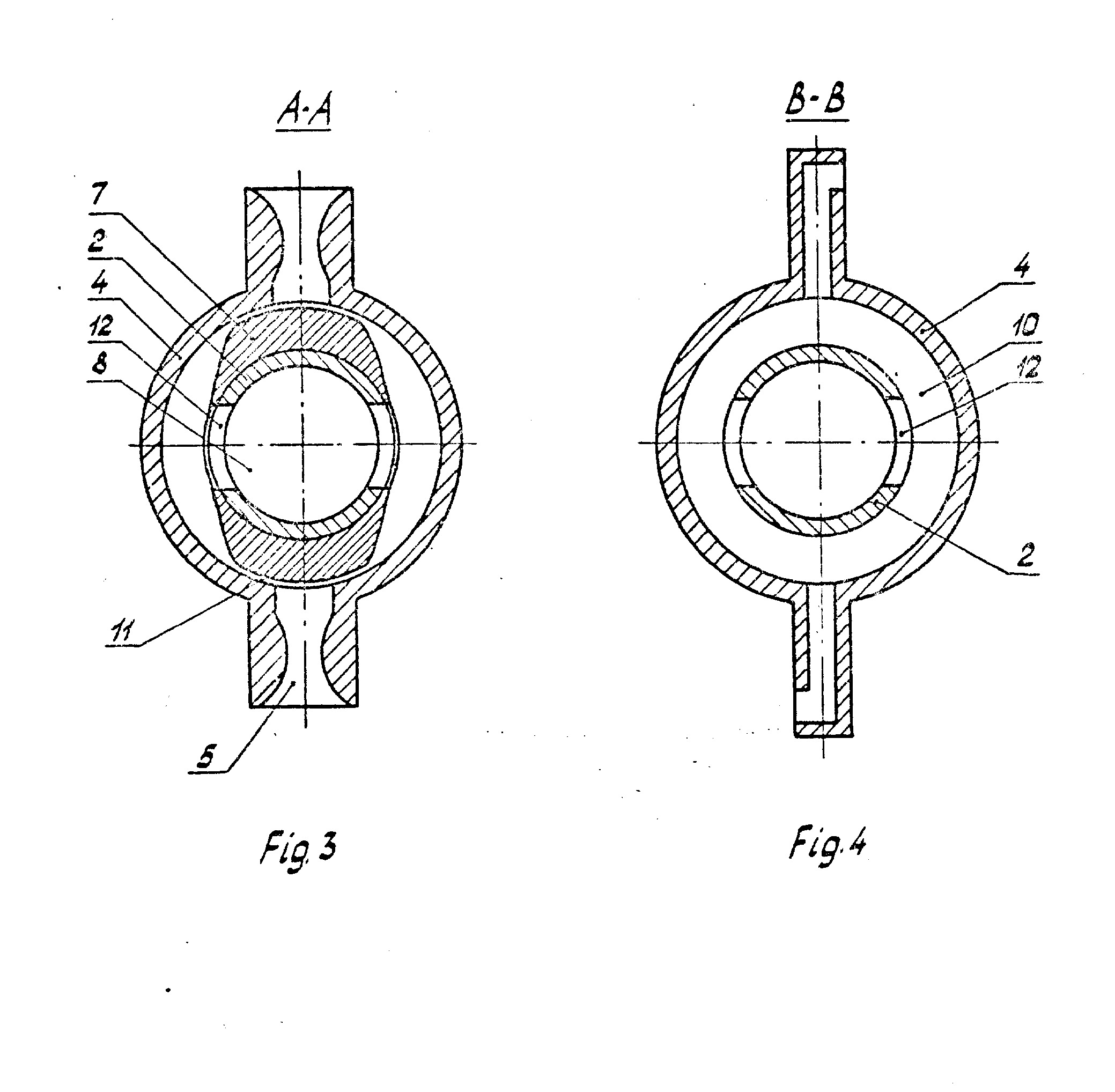

[0007] Pramoninio panaudojimo galimumą patvirtina konkretus įtaiso pavyzdys, paaiškintas brėžiniu, kur Fig. I pa-vaizduotas bendras įrenginio vaizdas iš šono; Fig. 2 apipūtimo vamzdžio galas su besisukančia galvute - vaizdas iš šono pjūvyje; Fig. 3 pjūvis A-A Fig. 2; Fig. 4 - pjūvis B-B Fig. 2.
[0008] Įrenginys turi atraminę konstrukciją I, prie kurios per slankiojantį vežimėlį 3 pritvirtintas apipūtimo vamzdis 2. Ant vamzdžio 2 galo uždėta besisukanti galvutė 4 su apipūtimo tūtomis 5 ir sukimo reaktyvinėmis tūtomis 6. Po galvute 4 ant vamzdžio 2 galo sumontuotas dviejų kumštelių movos pavidalo garo apipūtimo intensyvumo reguliatorius 7. Garo padavimui iš vamzdžio 2 vidinės ertmės 8 į galvutės 4 vidines ertmes 10 ir 11 išpjautos
[0009] dvi kiaurymės 12. Tarp vamzdžio 2 ir apipūtirao galvutės 4 yra uždara erdvė 10 garų srauto nukreipimui i, reaktyvines sukimo tūtas 6 ir per ertmę 11 a, apipūtimo tūtas 4. Vamzdis 2 pro antvamzdd, 13 ir vožtuvą 14 su-jungtas su garo padavimo vamzdžiu 15. Prie atraminės konstrukcijos 1 vamzdis 2 pritvirtintas vežimėlio 16 ir slankiojančio vežimėlio 3 sistema ir nejudamu ritinė-liu 17. Slankiojančio vežimėlio 3 svirtimi ir grandi-ne 18 vamzdis 2 prijungtas prie slenkamojo judesio pavaros 19.
[0010] Įrenginys dirba taip. Pavaros 19 dėka per grandinę 18 apipūtimo vamzdis 2 juda i dešinę ir apipūtimo galvu-tė 4 paduodama i, valomų paviršių vidų, pvz., i, ener-getinio katilo kūryklą arba garo perkaitintuvų zoną tarp vamzdynų sekcijų (brėžinyje neparodyta), išsidės-čiusių iš dviejų apipūtimo galvutės 4 pusių. Garas, paduodamas per vožtuvą 14, patenka i, vamzdžio 2 vidinę ertmę, iš kurios per kiaurymes 12 j, ertmę 10. Iš ertmės 10 garas patenka d, sukimosi reaktyvines tūtas 5, o iš jų į aplinką, dėl to apipūtimo galvutė 4 pradeda suktis apie vamzdžio 2 galą. Kada tūtos 4 nueina nuo apipūtimo reguliatoriaus 7 kumštelių, atsidaro ertmė 11, per ku-rią garas patenka iš ertmės 10 i, apipūtimo tūtas 5. Iš tūtų 5 garas patenka i, aplinką, kurioje yra valomieji paviršiai. Kuomet galvutė 4 pasisuka taip, kad tūtos 5 užeina ant intensyvumo reguliatoriaus 7 kumštelių, api-pūtimo garo srautas nutraukiamas ir tokiu būdu neapi-pučiami valymo nereikalaujantys paviršiai. Po visų rei-kalingų paviršių valymo uždaromas vožtuvas 14 ir pava-ra 19 apipūtimo vamzdis 2 su galvute 4 grąžinamas iš katilo X pradinę padėti,.
1. Kaitinimo paviršių valymo įrenginys, turintis atra-minę konstrukciją, ant kurios per slankiojanti, vežimėli, pritvirtintas apipūtimo vamzdis, turintis galvutę su tūtomis, besiskiriantis tuo, kad galvutė su vamzdžiu sujungta sukamai jo atžvilgiu ir joje yra apipūtimo intensyvumo reguliavimo įtaisas.
2. Įrenginys pagal 1 punktą, besiskiriantis tuo, kad intensyvumo reguliavimo įtaisas yra kumš-telinės movos pavidalo, nejudamai pritvirtintas prie apipūtimo vamzdžio po besisukančia galvute.
