[LT] Išradimas priklauso jungiamiesiems kabelio įtaisams. Išradimo tikslas - movos sandarumo ir patikimumo padidinimas paprastomis priemonėmis. Movos korpusą I su angomis 2 sudaro dvi pusmovės, galuose užsibaigiančios kūgio pavidalo susiaurėjančiu ruožu, pagamintos iš poliamido, 3. Pusmovę 3 sudaro didžioji laiptuota įvorė 4 sujungta su žiedine prievarža 7 srieginiu sujungimu, panaudojant storą elestinį standariklį, ir panaudojant ploną elastinį sandariklį, srieginiu sujungimu sujungta su galine kūgine pusmovės dalimi 6. Elastiniai standarikliai yra gumos žiedai, kurių skerspjūvis apskritas. Storielastiniai sandarikliai yra tarp kūginių paviršių, kurie vienas kito atžvilgiu sudaro 60 ° kampą, ir su jais sąveikauja. Jungiamosios kabelio movos konstrukcinis sprendimas užtikrina jos sandarumą, patikimumą trims sandarinimo laipsniais, panaudojant storus elestinius sandariklius ir korpuso ertmė tarp įvorų užpildant įkaitinta kabeline mase.
[EN]
[0001] Išradimas priklauso jungiamiesiems kabelio įtaisams ir skirtas visų markių kabelių su metaliniais apvalkalais sujungimui.
[0002] Žinoma jungiamoji kabelio mova, kurio tuščiaviduriame cilindro formos korpuse išdėstyta kabelių sandūra. Ka-belių apvalkalai sujungti su piltuvo pavidalo tarpvamz-džių vienu galu, kurių kiti galai, turintys cilindro formą, litavimo būdu sujungti su juos gaubiančiu kor-pusu. Movą sudaro dvi cilindrinės įvorės, kurių kiekviena yra tarp korpuso ir piltuvo pavidalo detalės, turinčios cilindrinę formą, galo. (Žiūr. TSRS aut. liud. Nr. 1585852, kl. H 02 G 15/08, 1990).
[0003] <
[0004] Žinoma kabelio mova, kurios korpuso galinės dalys yra kūgio pavidalo. Movą sudaro tarpusavyje sujungtos dvi dalys, sandariklis, izoliacinė masė, kuria užpildoma vidinė korpuso ertmė. Mova papildomai turi dvi įvores, pagamintas iš izoliacinės medžiagos ir turinčias kūgio pavidalo išorinį paviršių. Kiekvieną įvorę sudaro dvi vienodos dalys, tarpusavyje sujungtos hermetiškai, pa-vyzdžiui, klijavimo būdu. Vidinis kūgio pavidalo korpuso paviršius yra sąveikoje su įvorių kūginiu pa-viršiumi. (Žiūr. TSRS aut. liud. Nr. 752590, kl. H 02 G 15/08, 1980) .
[0005] Žinomos jungiamosios kabelio movos nėra pakankamai her-metiškos ir patikimos.
[0006] Išradimo tikslas - movos sandarumo ir patikimumo padidinimas paprastomis priemonėmis.
[0007] Nurodytas tikslas pasiekiamas tuo, kad jungiamojoje kabelio movoje, kurios korpusas iš izoliacinės medžiagos, cilindro formos, su angomis, galuose turintis kūgio pavidalo susiaurėjančius ruožus, sudarytas iš dviejų tarpusavyje sandariai skersiniu jungimu sujungtų dalių - pusmovių,. sudarytų iš įvorių, sandariklio, pertvarų su angomis kabelių pravedimui, korpuso ertmės, kabelių sandūros patalpinimui ir užpildymui izoliacine mase, movą sudarančios dvi pusmovės pagamintos iš pcliamido, be to, kiekviena pusmovė sudaryta iš didžiosios laiptuotos įvorės, kuri per žiedinę- prievaržą, su kuria ji sujungta srieginiu sujungimu panaudojant storą elastini, sandariklį, sujungta srieginiu sujungimu, panaudojant ploną elastinį sandariklį su mažąja laiptuota įvore, kuri srieginiu sujungimu sujungta su galine kūgine pusmovės dalimi, panaudojant storą elastinį sandariklį. Nurodytas tikstas taip pat pasiekiamas tuo, kad stori elastiniai sandarikliai yra gumos žiedai, turintys ap-skritą skerspjūvį ir sąveikaujantys su kūginiais pa-viršiais, tarp kurių jie išdėstyti ir kurie vienas kito atžvilgiu sudaro 60° kampą.

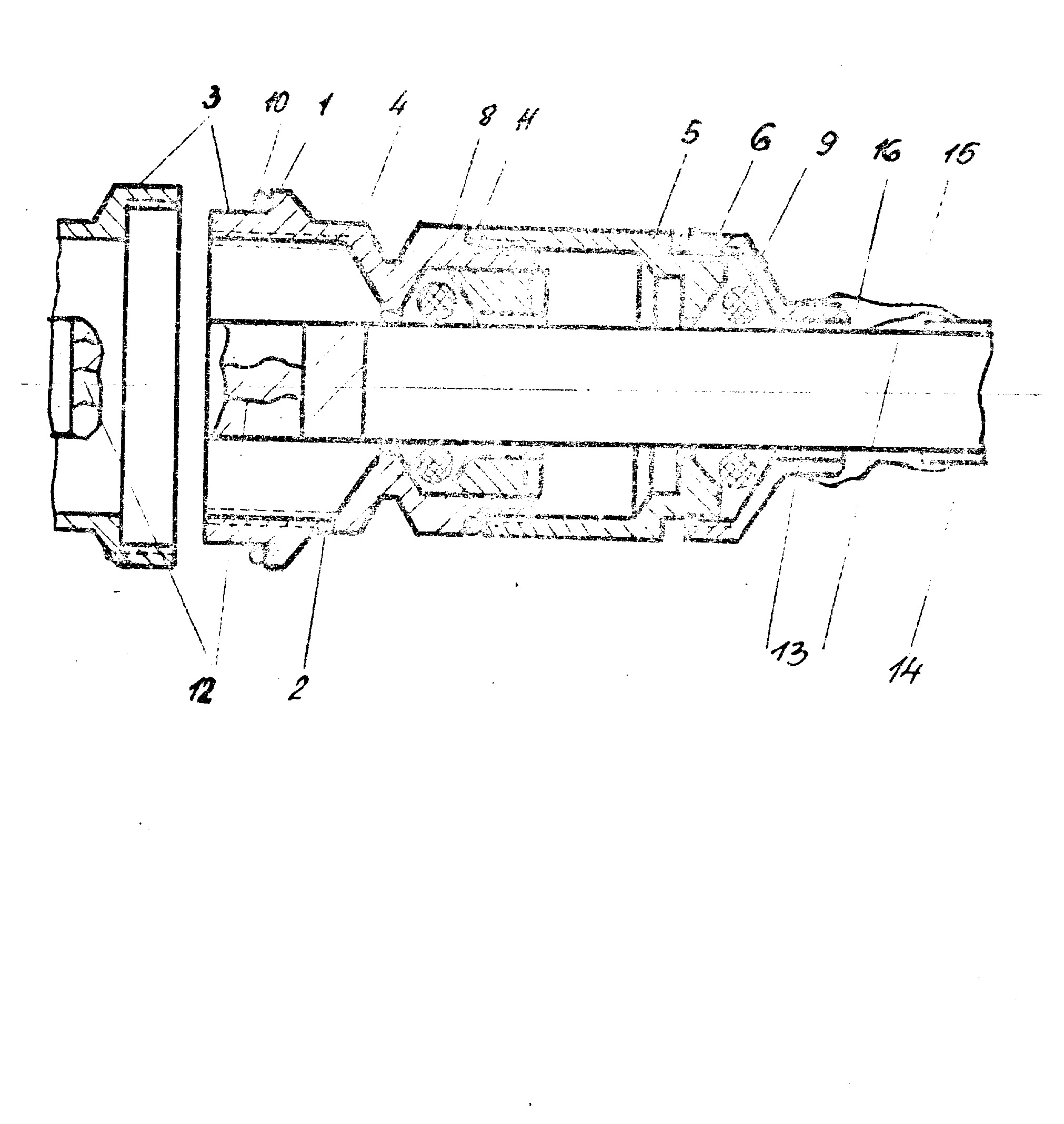

[0008] Brėž. pavaizduotas jungiamosios kabelio movos pjūvis.
[0009] Movos korpusą 1 su angomis 2 sudaro skersiniu sujungimu sujungtos dvi pusmovės 3, pagamintos, pavyzdžiui, iš kaprono (pirminio poliamido OCT 6-06-C9-83 arba ant-rinio poliamido OCT 6-06-C4-79). Pusmovę sudaro tarpusavyje sujungtos dalys: didžioji laiptuota įvorė 4, mažoji laiptuota įvorė 5, galinė kūginė pusmovės dalis 6. Didžiosios laiptuotos įvorės 4 sujungimui su mažąja laiptuota įvore naudoja žiedinę prievaržą 7. Pusmovę sudarančių dalių bei dviejų pusmovių sujungimui naudoja atitinkamai storus 8, 9 ir 10, 11 elastinius sandariklius - gumos žiedus, turinčius apskritą skerspjūvį. Ant kabelio 12 apvalkalo 13 ir jo šarvo 14, prie kurių jungia įžeminimo laidą J 5, ir galinės kūginės pusmovės dalies 6 uždėjimui naudoja termosusitraukiantį vamzdelį TTB 16.
[0010] Movos paruošimas. Ant vieno paruošto kabelio galo 12 užmauna detales sekančia tvarka: termosusitraukiantį
[0011] vamzdeli, TTB 16, galinę kūginę pusmovės dali, 6, storą elastini, sandariklį - gumos žiedą, kurio skerspjūvis apskritas, 9 mažąją laiptuotą įvorę 5, žiedinę prie-varžą 7, storą elastini, sandarikli, 8, ploną elastini, sandarikli, 11, didžiąją laiptuotą įvorę 4 ir ploną elastini, sandarikli, 10.
[0012] Ant kito kabelio galo 12 uždeda tas pačias detales, iš-skyrus ploną elastini, sandarikli, 10 ir tokia pat tvarka.
[0013] A
[0014] Didžiąją įvorę 4 srieginiu sujungimu sujungia su žie-dine prievarža 7, pnaudojant storą elastini, sandarikli, 8. Žiedinė prievarža 7 sąveikauja su šiuo sandarikliu. Žiedinės prievaržos 7 įsukimui į didžiąją laiptuotą įvorę naudoja specialų raktą, kad būtų pakankamas storo elastinio sandariklio 8 sandarumas su kabelio apvalkalu.
[0015] Paruoštose vietose prie kabelio apvalkalo 13 ir jo šar-vo 14 prilituoja įžeminimo laidą 15. Atlikus litavimo operaciją sujungia likusias movos dalis.
[0016] Didžiąją laiptuotą įvorę 4 sujungia srieginiu sujingimu su mažąja laiptuota įvore 5, panaudojant ploną elastinį sandariklį - gumos žiedą, kurio skerspjūvis apskritas 10. Mažoji laiptuota įvorė 5 jungiama su galine kūgine pusmovės dalimi 6 panaudojant storą elastinį sandariklį 9.
[0017] Stori elastiniai sandarikliai yra tarp dviejų kūginių paviršių, sudarančių vienas kito atžvilgiu 60° kampą, su kuriais jie sąveikauja.
[0018] Įžeminimo laidą 15 prijungia prie nuogo kabelio 12 apvalkalo 13 ir jo šarvo 14. Ant įžeminimo laido 15 pri-
[0019] jungimo vietos, kabelio apvalkalo 12 ir jo šarvo 14, galinės kūginės pusmcvės dalies C galo užmauna ter-mosusi traukiantį vamzdelį TTE 16 ir ji, pakaitina, kol jis priglunda prie išvardintų dalių. Įvorėse 4, 5 grę-žia skyles ir korpuso ertmę užpildo įkaitinta kabeline įnaše.
[0020] Pareiškiama jungiamoji kabelio mova, palyginus ją su žinoma { iir. bu v. TSRS aut. liud. Nr. 752590, kl. H C2 G 15/08, 1980) turi eilę pranašumų.
[0021] Pareiškiamos jungiamosios kabelio movos konstrukcinis • sprendimas užtikrina jos sandarumą, patikimumą trimis laipsniais. Dviejų storų elastinių sandariklių - gumos žiedų panaudojimas sujungiant atskiras pusmovės dalis užtikrina du sandarinimo laipsnius. Žiedinės prievaržos sujungimas su didžiąja laiptuota įvore panaudojant storą elastinį sandariklį - gumos žiedą ir prievaržos įveržimu! specialų raktą, laikomas pagrindine operacija movos jungime, nes užtikrina storo elastinio sandariklio sandarumą su kabelio apvalkalu ir tuo pačiu užtikrina pagrindinį pirmą sandarinimo laipsnį. Trečias sandarinimo laipsnis pasiekiamas užpildant korpuso ert-mę tarp įvorių įkaitinta kabeline mase.
[0022] Be to, stori elastiniai sandarikliai, sąveikaujantys su kūginiais paviršiais, tarp kurių jie yra ir kurie vienas kiro atžvilgiu sudaro 60° kampą, užtikrina movos sandarumą visom kryptim.
[0023] Panaudojant movas iš poliamido supaprastinamas sandarinimo procesas, nes šiam procesui atlikti nenaudojamas švinas, nereikia litavimo operacijos, kas paprastai at-liekama montuojant švinines movas. Taip pat movai nereikia apsauginio futliaro.
1. Jungiamoji kabelio mova, kurios korpusas iš izolia-cinės medžiagos, cilindro formos, su angomis, galuose užsibaigiantis kūgio pavidalo susiaurėjimu, sudarytas iš dviejų tarpusavyje sandariai skersiniu jungimu su-jungtų dalių - pusmovių, sudarytų iš įvorių, sandariklio, pertvarų su angomis kabelių pravedimui, korpuso ertmės kabelių sandūros patalpinimui ir užpildymui izoliacine mase, besiskiriantis tuo, kad movą sudarančios dvi pusmovės pagamintos iš poliamido, be to, kiekviena pusmovė sudaryta iš didžiosios laiptuotos įvorės, kuri per žiedinę prievaržą, su kuria ji sujungta srieginiu sujungimu, panaudojant storą elastini, sandariklį, sujungta srieginiu sujungimu panaudojant ploną elastinį sandarikli, su mažąja laiptuota įvore, kuri srieginiu sujungimu sujungta su galine kū-gine pusmovės dalimi, panaudojant storą elastinį sanda-riklį.
2. Mova pagal 1 punktą, besiskirianti tuo, kad stori elastiniai sandarikliai yra gumos žiedai, turintys apskritą skerspjūvį ir sąveikaujantys su kū-giniais paviršiais, tarp kurių jie išdėstyti ir kurie vienas kito atžvilgiu sudaro 60° kampą.
