[LT] Būdas, suteikiantis atsparumą ugniai celiuliozės ir kito pluošto, pvz. poliestero, mišiniams, susideda iš jų impregnavimo tetraoksi/oksiorgano/fosfonio junginiais arba jų kondensatais, po to sekančioamoniakinio sukietinimo, ir tokį procesą atlieka, mažiausiai, dviem stadijom, pirmoje iš jų įvedant 5-20 %-nį fosforo junginį TOF-jono pavidalu. TOF - tetraoksi/oksiorgano/fosfonis.
[EN]
[0001] Išradimo objektu yra apdirbimo būdas, suteikiantis tekstilinėms medžiagoms atsparumą ugniai.
[0002] JAV patentuose Nr. Nr. 2983623, 4068026, 4078101, 4145463 ir 4494951 aprašytas medvilninio audinio apdir-bimas tetracksi/oksimetil/fosfonio junginiais arba jų prieškondensatais su šlapalu. Šių būdų esmė tame, kad audinys mirkomas ./impregnuojamas/ cheminių reagentų vandeniniuose tirpaluose, po to džiovinamas, apdorojamas amoniaku, suteikiant fosforo junginiams ant audinio netirpią formą, po to galutinai oksidinamas ir praplaunamas, o apdoroto tokiu būdu audinio atsparumas ugniai išlieka ilgai ji, naudojant ir daug kartų skalbiant.
[0003] Buvo pastebėta, kad, naudojant būdą medvilnės miši-niams, pvz. , medvilnės-poliestero mišiniams, sukietė-jimo efektyvumas, priklausantis nuo netirpios fosforo formos susidarymo efektyvumo, mažėja. Mes išradome, kad tokiu būdu galima padidinti medvilnės mišinių, pvz., medvilnės-poliestero mišinių, sukietėjimo efektyvumą.
[0004] Šis išradimas numato apdirbimo būdą, suteikianti, at-sparumą ugniai pagrindui, turinčiam pluoštą, sudarytą iš celiuliozės pluošto ir kito pluošto mišinio /'pvz., pluošto, kuris gali būti su juo maišomas/; stadijoje /a/ aukščiau minėtas pagrindas impregnuojamas vandeniniu tirpalu fosforoorganinio junginio, kuris yra tetra-oksi/oksiorgano/fosfonio junginys, būtent, tetraok-si/oksimetil/fosfonis (toliau vadinamas kaip TOF-junginys) arba tirpus vandenyje jo kondensatas su junginiu, turinčiu azotą, arba mišinys minėto fosfonio junginio ir minėto organinio azoto junginio, turint tikslą gauti impregnuota pagrindą, turinti, 5-20 % (nuo pradinės pagrindo masės) fosforo-organinės medžiagos (išreiškiamos kaip TGF-jonas), toliau impregnuotas pagrindas džiovinamas ir apdorojamas amoniaku, kad
[0005] fosforoorganinis junginys sukietėtų, o po to stadijoje /b/ taip paruoštas pagrindas pakartotinai impregnuojamas fosforoorganiniu junginiu, kuris yra tetraoksi/oksiorgano/fosfonio junginys arba jo kondensatas su azotoorganiniu junginiu arba minėto fosfonio junginio ir minėto azotoorganinio junginio mišinys, impregnuotas pagrindas džiovinamas ir apdorojamas amoniaku, kad fosforo junginys sukietėtų ir būtų gautas sukietėjęs pagrindas.
[0006] Tetra/oksiorgano/fosfonio junginyje kiekviena oksiorgano-grupė yra alfa oksicrgano-grupė su" 1--9 anglies atomais, būtent, grupė, kurios formulė yra HOC - (R: R2), kur kiekvienas iš radikalų Rx ir R2, kurie gali būti vienodi arba skirtingi, yra vandenilis arba alkilo grupė su 1-4 anglies atomais, pvz., metilo arba etilo. Geriausia, kai R1 yra vandenilis arba abu radikalai R2 ir Rr yra vandeniliai, kaip, pvz., tetraoksi/oksimetil/fosfonio junginiuose. Tetra oksiorgano fosfonio junginių panaudojimas bus toliau iliustruotas TGF-junginių atžvilgiu moliariniais kiekiais kitų junginių, naudojamų vietoje TOF-junginio.
[0007] Neceliuliozinis pluoštas - tai daugiausia poliesterinis arba poliamidinis pluoštas, bet jis gali būti ir akriliniu ir, būtent, modifikuotas akrilo-nitrilo pluoštu. Poliamidas gali būti alifatinis, kaip alkil-endiamininių ir alkilendikarboninių rūgščių kopoli-merai, pvz., neilonas 66 arba poliaktamai, kaip neilonas 6, arba gali būti aromatinis, kaip aromatinių dikarboninių rūgščių ir fenilendiaminų pagrindu susi-darę aramidai. Pagrindas gali turėti, mažiausiai, 30 % celiuliozės pluošto ir iki 70 % susimaišančio su juo pluošto ir nuo 30 %, pvz., nuo 40 % ir daugiau celiuliozės pluošto, pvz., 10-70 %, būtent, 25-60% susimaišančio su juo poliamido pluošto. Tačiau pir-menybė suteikiama pagrindui, turinčiam celiuliozės pluoštą ir poliestero pluoštą. Pagrindas paprastai turi iki 70 %, pvz., iki 60 % poliestero pluošto, ir nuo 30 %, pvz., nuo 40 % ir daugiau celiuliozės pluošto, pvz., 1-70 % arba 1-60 %, tokiam diapazone kaip 5-55 % ar 15-16 %, ypač 15-30 % arba 22-38 %, arba 38-60 % poliestero pluošto ir 30-99 % arba 40-99 %, pvz., 45-95 % arba 40-85 %, būtent 70-85 % arba 62-78 % arba 40-62 % celiuliozės pluošto. Tinkamiausi pagrindai, turintys 40-78 % celiuliozes p>luošto ir 22-60 % poliestero pluošto arba 30-62 % celiuliozės pluošto ir 38-70 % poliestero pluošto. Kaip celiuliozini, pluoštą daugiausia naudoja natūralią medvilnę, bet galima naudoti ir rami-linus (pluoštas iš kir.ietiškų dilgėlių) arba regeneruotą pluoštą, pvz., viskozini, arba vario-amoniakini, pluoštą. Poliesteras - tai paprastai konden-sacijos produktas, turintis struktūrines alifatinio spirito, pvz., dviatomio spirito, būtent, etilenglikolio ir dikarboninės rūgšties, pvz., tereftalinės rūgšties, grandis.
[0008] Pagrindo pluoštas gali turėti siūlo formą arba neaustos struktūros formą, bet pirmenybė suteikiama neaustoms medžiagoms.
[0009] Celiuliozės ir kitas pluoštas gali būti kaip homo-geninis arba nehomogeninis mišinys, bet dažniausiai tai celiuliozės pluošto ir kito pluošto kartu suformuotas mišinys, kaip, pvz., medvilnės-poliestero štapelinis pluoštas, bet gali būti ir kaip verpalai su kito pluošto užpildu, pvz., poliestero pluoštas su medvilnės pluošto apvalkalu. Audekle apmatų ir ataudų siūlai dažniausiai būna tokie patys, bet gali būti ir skirtingi, pvz., vieni iš medvilnės pluošte, o kiti - iš, pvz., medvilnės-poliestero pluošto. Tokiu būdu, šiame aprašyme terminas "mišinys" apima ir mišrias medžiagas, ir mišrias medžiagas/mišinius, o t.p. pluoštą apval-kale. Pagrindu dažniausiai būna audinys, turintis lygi-namąją masę 100-1000 g/m 2 , pvz., 150-400 g/m 2, kaip medviinės-poliestero audinys marškiniams, paklodinis audinys arba audinys užuolaidoms.
[0010] Impregnavimo tirpalas - tai vandeninis tirpalas TOF-druskos, sumaišytos su azoto junginiu, galinčiu joje kondensuotis, kaip melaminas arba metiliuotas melaminas arba šlapalas, arba minėtos druskos ir azoto junginio prieškondensato tirpalas, arba TOF-druskos tirpalas, arba bent dalinai neutralizuotas TOF-druskos, pvz., hidroksido, su azoto junginiu arba be jo.
[0011] Tirpalas pranašesnis, jei turi TOF-druskos, pvz., chlorido ar sulfato, ir šlapalo, prieškondensatą moliniu santykiu tarp šlapalo ir TOF 0,05 - 0,8:1, pvz., 0,05 - 0,6:1, kaip 0, 05 - 0, 35:1, ir tirpalo pH paprastai lygus 4-6,5, pvz., 4-5.
[0012] Stadijoje /a/ fosforo organinio junginio kiekis gali sudaryti 5-35 % (išreikštu TOF-jono svoriu), pvz., 25-35 %, bet geriau, kai tas kiekis mažesnis nei 25 %, pvz., 5-25 % ir gali būti 10-22 % ir, būtent, 10-15 % arba 15-22 %.
[0013] Paprastai fosforoorganinio junginio (TOF-jono pavidale) kiekis yra mažesnis nei 25 % mažiausiai, vienoje iš stadija /a/ ir /b/, teikiant pirmenybe /a/ stadijai, ir ypač - abiejose stadijose. Patogiausia pagrindo impreg-navimą atlikti impregnavimo vonioje, užpildytoje van-dens tirpalu, turinčiu 5-25 % fosforo organinio junginio, naudojant tą patį tirpalą ir /a/ stadijoje, ir pakartotinoje ,/b/ stadijoje.
[0014] Esant reikalui, tirpale gali būti drėkinanti medžiaga, tokia kaip nejoninė arba anioninė drėkinanti medžiaga (paviršiaus aktyvi medžiaga - vert. pastaba).
[0015] Stadijoje /a/ pagrindą sumirko tirpalu ir šlapią audinį suspaudžia, kad pašalinti 50-130 % drėgmės, pvz., 60-100 % (nuo pradinės pagrindo masės), jei tirpale mažiau nei 25 % fosforo organinio junginio (TOF-jono pavidale) . Naudojant tirpalus, turinčius 25-35 % fosforoorganinio junginio (TOF-jono pavidale), 30-50 % drėgmės pašalinimui galima panaudoti papildomą suspaudimą arba minimalaus priesvorio technologiją. Pagrindas po impregnavimo paprastai turi organinio fosforo priesvori,, mažesnį nei 20 %, pvz., 5-20 %, t.y. 5-15 %, būtent, 10-15 % (nuo pradinės pagrindo masės TOF-jono pavidale).
[0016] Impregnuotą pagrindą po to džiovina, pvz., iki 0-20 % drėgmės, pvz., 5-15 %, apytikriai 10 %; beje, tas pro-centas yra audinio ir ji, impregnavusios cheminės me-džiagos masės padidėjimo rezultatas. Džiovinti galima stenterinėje krosnyje arba virš karštų indų, pvz., garo indų, šildant 80-120°C temperatūroje 10-1 min. Išdžio-vintą pagrindą po to kieti na amoniaku, paprastai dujiniu amoniaku, kuris difunduoja per pagrindą ir/arba priverstinai praleidžiamas pro pagrindą, pvz., trau-kiant audini, virš perforuoto vamzdžio, pro kuri, išeina dujinis amoniakas. Įrenginio ir technologijos pavyz-džiai aprašyti JAV patentuose Nr. Nr. 4145463, 4068026 ir 4494951.
[0017] Stadijoje /a/ apdorotas pagrindas paprastai turi 5-20 % smalos priesvori,, pvz., 8-12 % ir, būtent, 10-15 % (nuo pradinės pagrindo masės).
[0018] Apdorotą stadijoje /a/ pagrindą galima tuojau leisti pakartotinam impregnavimui stadijoje /b/. Norint suma-žinti po stadijos /a/ pagrinde likusių liekanų neigiamą poveikį impregnavimui ir/arba impregnavimo skysčiui stadijoje /b/, o taip pat neigiamą poveikį sukietė-jusiai po stadijos /a/ smalai (polimerui), paprastai 3, veda tarpinę stadiją, kurios eigoje panaudoja bent vieną iš šių operacijų: tolesnis stadijoje /a/ kie-tėjančio polimero pavertimas "netirpia forma, oksidinimas, paverčiant sukietintame polimere trivalenti, fosforą penkiavalenčiu fosforu, perplovimas vandeniniu šarmo tirpalu arba perplovirnas vandeniu. Oksidinimą atlieka, veikiant vandeniniu c-ksidintojo tirpalu, pvz., peroksidinio junginio, kaip vandenilio peroksidas, vandeniniu tirpalu, kurio koncentracija 0,5-10 %, būtent 1-5 % arba, pvz., 1-10 % koncentracijos natrio perbo-rato tirpalu, kuris paprastai užpilamas su pertekliumi 0,1-10 min. periodui 0-40°C temperatūroje. Kaip vieną iš galimų variantų, oksidinimą galima atlikti ir panaudojant dujas, turinčias molekulinį deguonį, pvz., orą, ypač kad dujos siurbiamos arba pučiamos per pagrindą; tokiu būdu pagrindą-audinį galima leisti virš vakuuminio plyšio ar perforuoto vamzdžio, per kurį pučia arba siurbia dujas.
[0019] Po oksidinimo arba vietoj jo apdorojamą pagrindą galima praplauti vandeniniu tirpalu, geriausia vandeniniu šarmo tirpalu, pvz., natrio karbonato tirpalu ir/arba praskalauti vandeniu. Oksidinimas sumažina formal-dehido, likusio ant apdorojamo paviršiaus, kiekį. Kaip vieną iš galimų variantų, apdorojamą pagrindą galima paprasčiausiai praskalauti vandenyje, kad sumažėtų van-deny tirpių medžiagų kiekis, likęs ant pagrindo.
[0020] Jei apdorojamas pagrindas tarpinės operacijos metu, pvz., oksidinant vandeniniu tirpalu, buvo sušlapintas, tai jį reikia išdžiovinti, pvz., iki 0-10 % drėgmės, nors džiovinimas gali būti ir praleistas (kai oksi-dinama dujomis - vert. pastaba). Po to pagrindą apdoroja stadijoje /b/ numatytais procesais - impregnavimu, džiovinimu, sukietinimu, kaip aprašyta aukščiau, kad gauti sukietintą pagrindą. Stadijos /b/ operacijų metu gautas organinio fosforo priesvoris paprastai mažesnis,
[0021] nei 20 %, pvz., 5-20 %, kaip 5-15 %, ir ypač 10-15 %
[0022] (išreikštas TOF-jono svoriu ant to paties pagrindo). Amoniakinis sukietinimas stadijose /a/ ir /b/, kuris vyksta temperatūroje, žemesnėje nei 100°C, užtikrina fosfcroorganinių junginių ant pagrindo sukietėj imą labai žymiu laipsniu, pvz., ne mažiau 75 %. Po amoniakinio sukietinimo pagrindą dažniausiai oksidina ir praplauna, kaip aprašyta aukščiau. Esant reikalui, pro-cesą nuo stadijos /b/ galima pakartoti vieną ar daugiau kartų, geriausia su tarpiniais oksidinimais ir praplo-vimais, kaip aprašyta aukščiau; apdorojimas tris ar keturis kartus gali būti naudingas pagrindams, kuriuose kitų pluoštų santykis,lyginant su celiuliozės pluoštu, yra didesnis ir impregnuojama silpnais organinio fosforo tirpalais. Galutinai sukietintą pagrindą džiovina, tačiau vengia sauso sukietinto pagrindo ilgalaikio kaitinimo temperatūroje virš 100°C, pvz., 100-150°C, kad. būtų pasiektas terminis sukietinimas didesniu laipsniu, negu amoniakinis sukietinimas. Sukietintas pagrindas paprastai charakterizuojamas bendru polimero priesvoriu 15-30 %, ypač audiniams, turintiems 22-70 % poli-esterinio ir 30-78 % medvilninio pluošto ir kurių lygi-namoji masė 15-400 g/m2. Patogu, kada 20-85 % ir, būtent, 30-70 % fosforo įveda /a/ stadijoje, o 80-15 % ir, būtent, 70-30 % - /'b/ stadijoje.
[0023] Sukietintą pagrindą, pvz., audinį, galima panaudoti, gaminant specifinės paskirties rūbus, kaip kostiumus kūrikams ir apsauginius rūbus, uniformas, būtent nuo 30-70 %, pvz., 55-70 % medvilnės ir 70-30" %, pvz., 45-30 % poiiesterinio pluošto, ir audinius, skirtus namų ūkiui, kaip paklodės, užuolaidos, būtent, nuo 45-70 %, pvz., 45-55 % medvilnės ir 55-45 % poliestero pluošto.
[0024] Kad fosforinė medžiaga pagrinde būtų pastovaus svorio (masės) , sukietintas pagrindas pagal ši, išradimą po /b/ stadijos, būtent, kada /a/ ir ./b/ stadijose fosforoorganinio junginio koncentracija vandeniniame tirpale yra 5-25 % (.išreikšta TCF-ionu) , ir tarp /a/ ir /b/ stadijų atliekamas papildomas oksidinimas; tokiu būdu gaunamas sukietintas pagrindas turi. didesni, surišto fosforo kieki, ir yra patogesnis naudojant, negu sukietintas pagrindas, gautas vienos stadijos impregnavimu koncentruotais tirpalais, džiovinimu ir amoniakiniu sukietinimu. Tokiu būdu, čia gali būti mažesni fosforo tu-rinčios medžiagos nuostoliai.
[0025] Sukietintas pagrindas, gautas šiuo siūlomo išradimo bū-du, taip pat gali turėti pakankamą sukietinto ir su-rišto polimero kieki tam, kad atitiktų pačius griež-čiausius standartų ugniagesingumo atžvilgiu reikala-vimus, pvz., BS 3120, kurie gali būti nepasiekti, jei tas pats pagrindas sukietinamas viena stadija, apdo-rojant koncentruotais impregnavimo tirpalais, džio-• vinar.t ir kietinant amoniaku. Sukietintas pagrindas, gautas pagal ši, išradimą, gali taip pat pasižymėti didesniu patogumu ji, naudojant ir tuo, kad ne taip sumažėja jo patvarumas, lyginant su atitinkamais pa-grindais, kurie kietinami šiluminio kietinimo būdu 100°C temperatūroje.
[0026] Pavyzdžiuose kiekvienam audiniui atstovavo specrūbams skirtas, kartu suverptų medvilnės-poliestero mišinių audinys, . kuris, pašalinus apretą, apdorotas šarmu ir praplautas. Po to audiniai buvo impregnuoti iki maždaug 55-95 % drėgmės priesvorio vandeniniame TOF chlorido ir šlapalo (mol. sant. 1:0,5) prieškondensato tirpale, kurio pH 4,5; Pavyzdžiuose 1-5 kondensato kiekis tirpaluose 20,2 arba 13,8 % TOF-jono ir palyginamuosiuose pavyzdžiuose A-E - 34,3 arba 27,2% TOF-jono. Impreg-nuotą audinį išdžiovino per 4 rain. krosnyje, 100°C temperatūroje, po to sukietino dujiniu amoniaku uždaro tipo amoniakatcriuje, kaip aprašyta JAV patente Nr. 4145463. Sukietintas audinys maždaug 1 minutę buvo laikytas « 3 % vandeniniame vandenilio peroksido tirpale kambario temperatūroje, po to neitralizuotas natrio karbonato tirpalu, praplautas vandeniu ir pakartotinai išdžiovintas tose pačiose sąlygose. Apdorotą tokiu būdu audinį pasvėrė, įvertindami polimero priesvori, po suki.etinimo.
[0027] Pavyzdžiuose 3-5 aukščiau paminėtoje technologinėje /a/ stadijoje apdorotas audinys /b/ stadijoje buvo pakartotinai impregnuotas tame pačiame tirpale, išdžio-vintas, sukietintas amoniaku, oksidintas, neitralizuotas, išplautas ir išdžiovintas, kaip anksčiau. Po to audinį pakartotinai pasvėrė. Tokia pati papildoma procedūra buvo pritaikyta pavyzdžiams 1 ir 2, nekalbant jau apie tai, kad buvo panaudotas silpnesnis impregnavimo tirpalas, turintis kondensato kiekį, ekviva-lentišką 18,2 % TOF-jono.
[0028] Audiniai, gauti dviejų stadijų būdu, aprašytu pavyz-džiuose 1-5 ir vienos stadijos būdu iš palyginamųjų pavyzdžių A-E, buvo išbandyti ugniagesingumo atžvilgiu prieš 40-kartinį skalbimą ir po jo 93°C temperatūroje, , skalbiant analogišku būdu, aprašytu metodikoje DIN 53920 (J. procedūra), naudojant minkštą vandenį. Ban-dymams buvo panaudotas metodas pagal BS 3119, ir buvo nustatytas anglies ilgis.

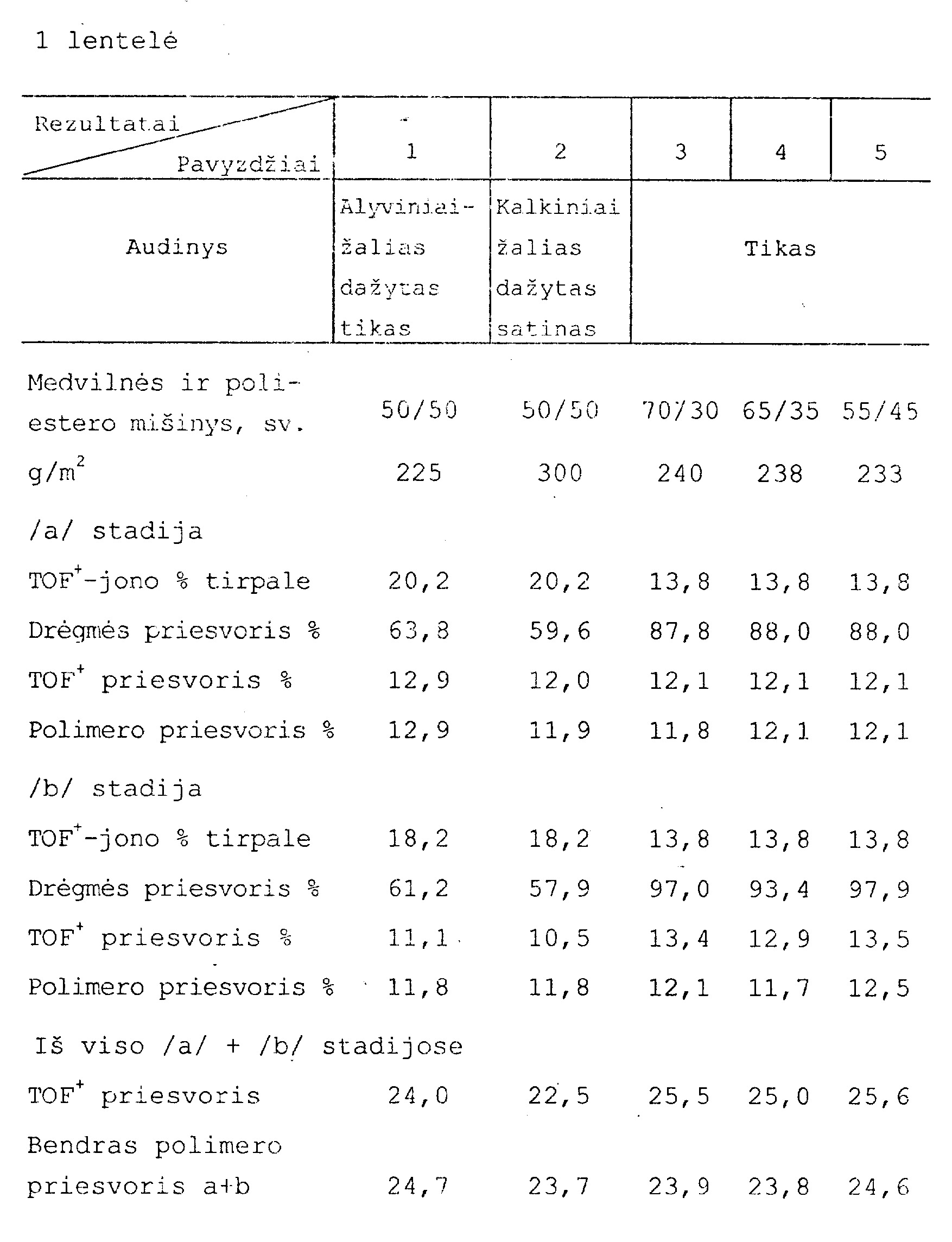

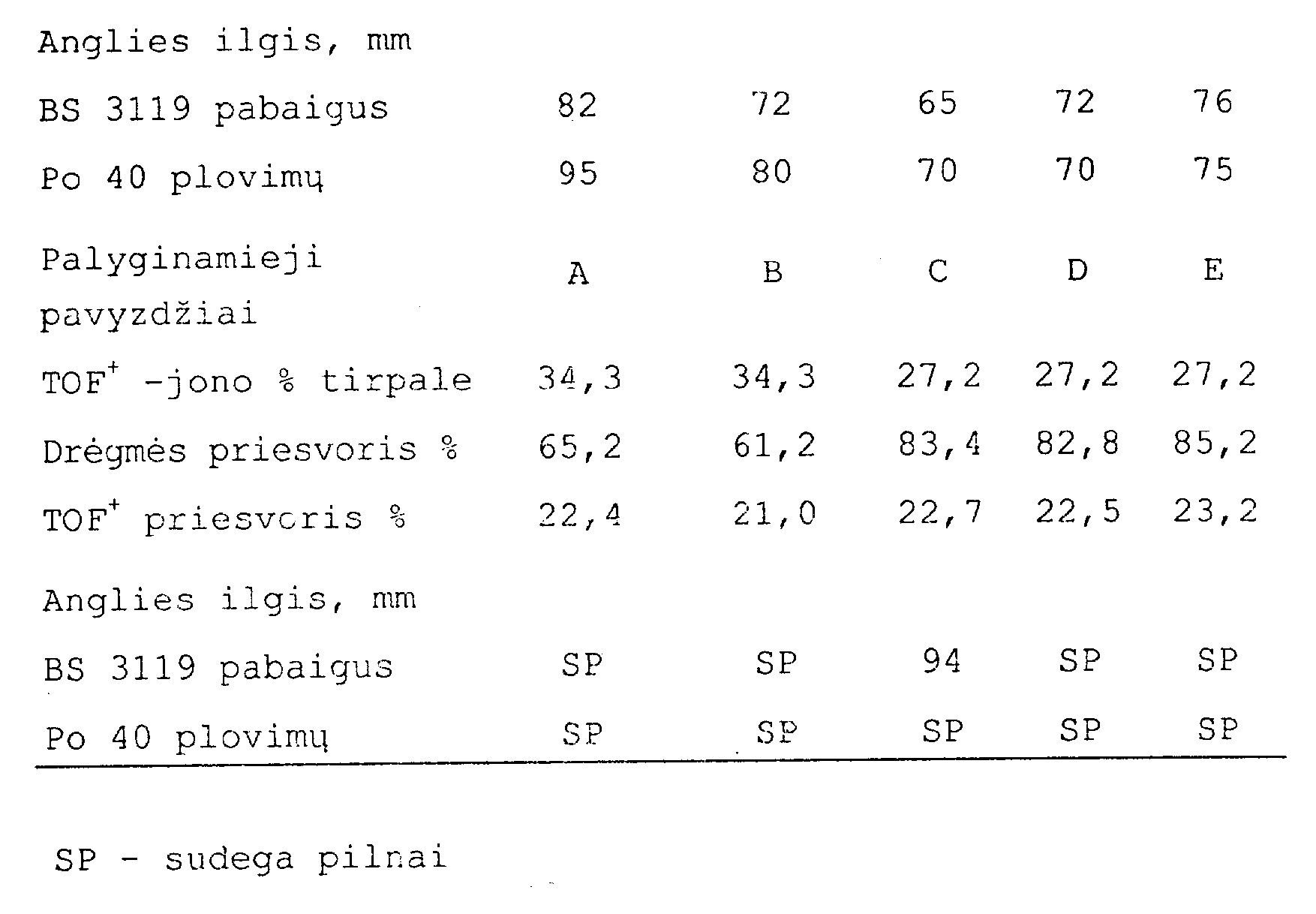

[0029] Rezultatai buvo pateikti 1 lentelėje. Polimero prie-svoriai pateikiami procentais nuo pradinės audinio ma-sės, būtent, stadijos /a/ pradžioje. Rezultatai liudija apie tai, kad 2-stadijinis apdorojimas praskiestu TOF tirpalu įgalina pasiekti geresnius rezultatus, negu apdorojimas vienoje stadijoje koncentruotu TOF tirpalu.
[0030] Procesus, aprašytus pavyzdžiuose 1- 5, pakartojo su ki-tais audiniais ir kitomis TO F tirpalo koncentracijomis /a/ ir /b/ stadijose.

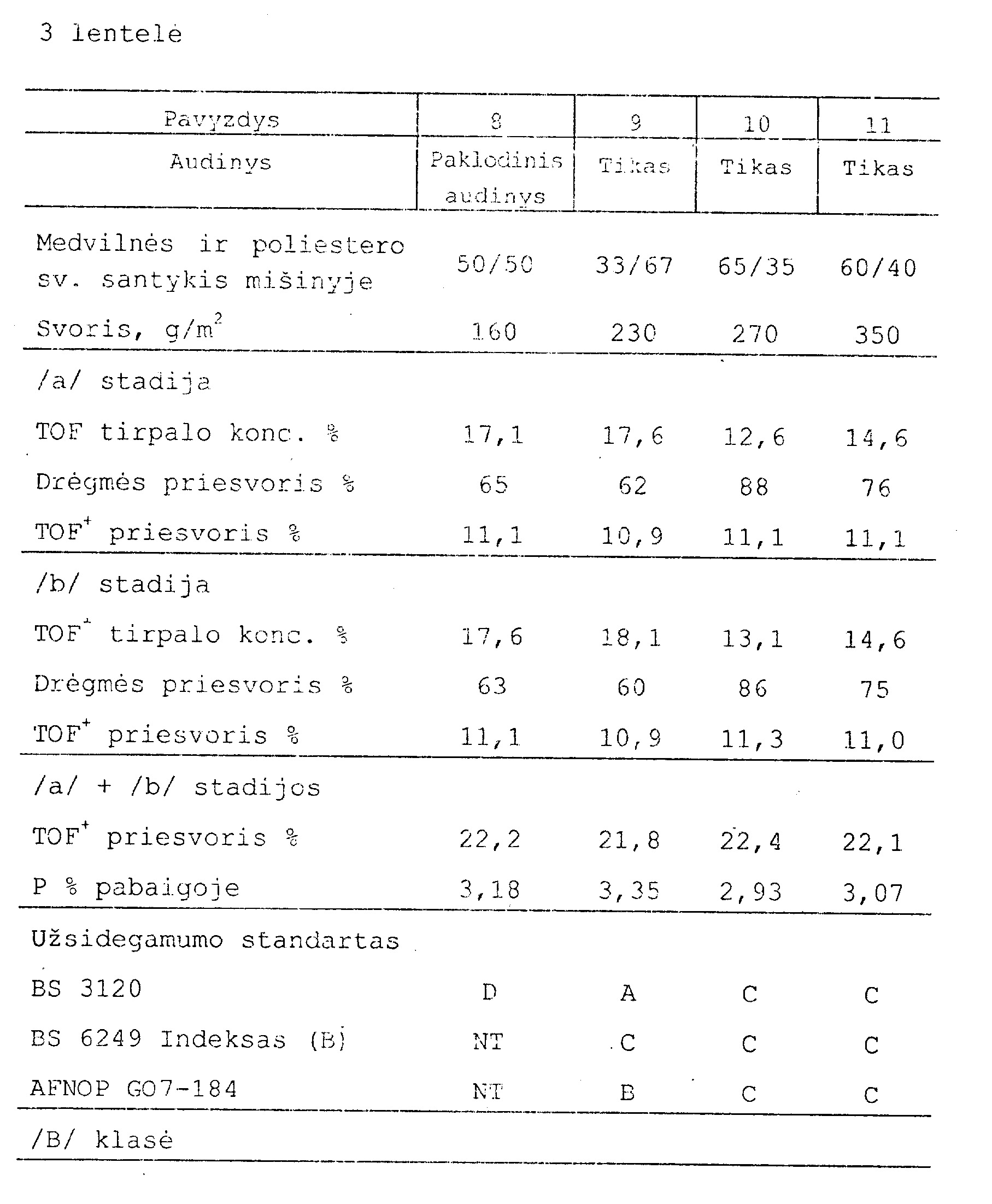

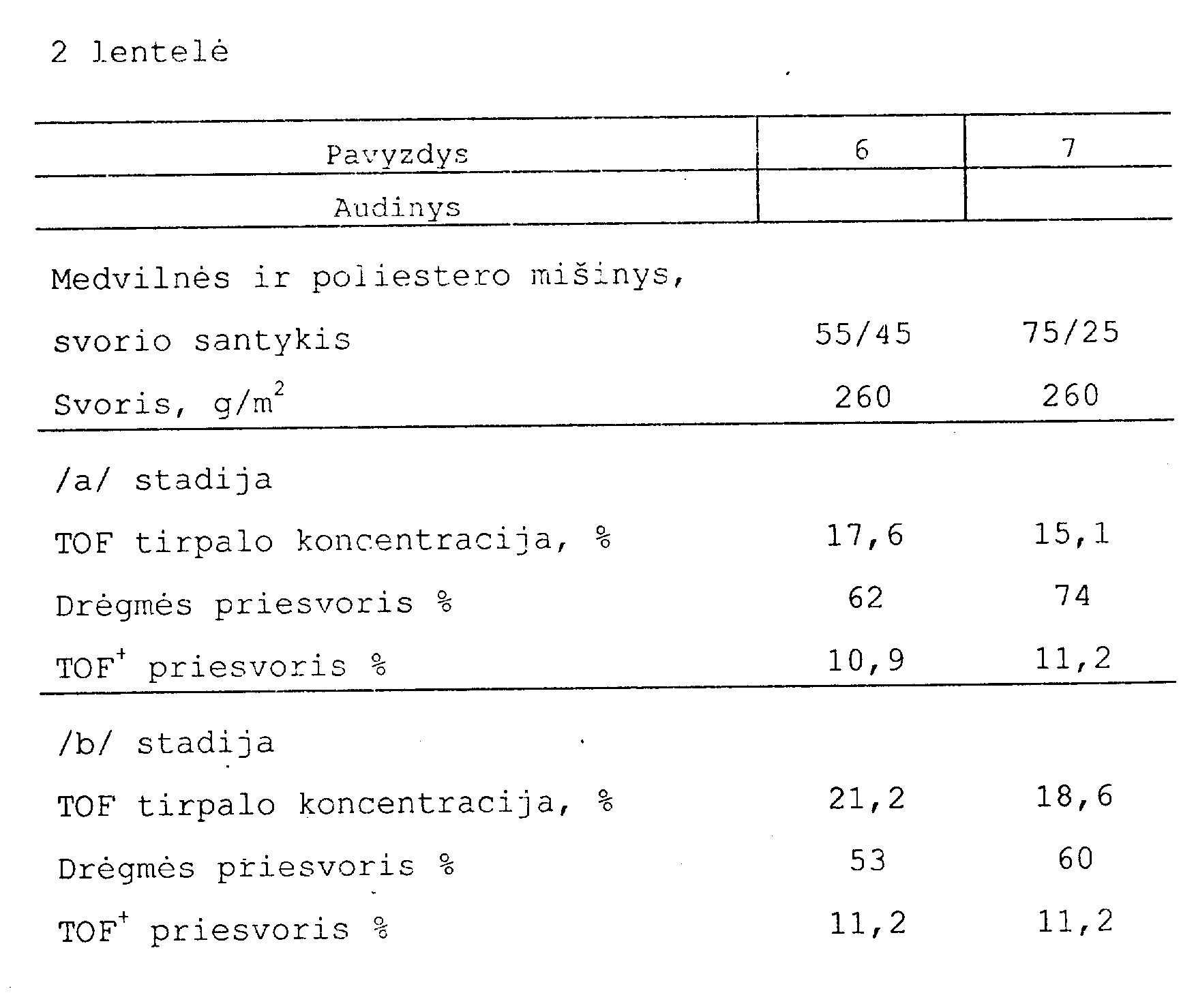

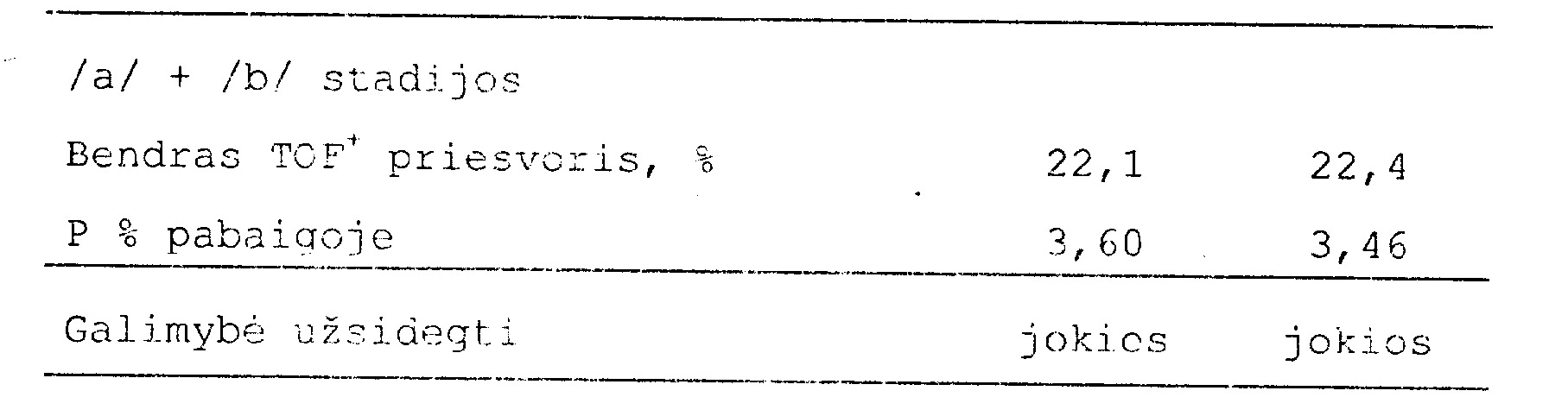

[0031] Rezultatai buvo pateikti 2 ir 3 lentelėse.
[0032]
[0033] Pastaba: Galimybė užsidegti buvo bandoma pagal DIN 66083 klasė S-b 40 kartų isplovus audmi, 93°C temperatūroje.
[0034] Pastaba: NT reiškia " Nebandyta"
[0035] LJžsidegamumo standarto rezultatai pateikiami kaip 4 klasės, atitinkančios medžiagai, kuri atitinkamai bandoma arba / A/ - pabaigoje, /'B/ - po 12 plovimų 93°C, / C/ - po 50 plovimų 93°C arba /D/ - po 200 plovimų 74°C. Plovimo bandymai 93°C temperatūroje buvo atliekami pagal DIN 53920, o 74°C temperatūroje - pagal BS 5651 p. 7. 5. 4 .
[0036] Pavyzdžiai 12- 15 ir palyginamasis pavyzdys
[0037] Pavyzdžiuose 1- 5 aprašyti procesai buvo pakartoti su tiko audiniu, kuriame poliestero ir medvilnės pluoštų santykis 50/ 50, lyginamasis svoris 174 g/ m ir cha-rakteringa praktiškai pastovi bendra TOF- jonų absor-bcija, bet santykiai tarp / a/ ir / b/ stadijų keičiasi. Džiovinimo trukmė 90°C temperatūroje - 1 minutė.

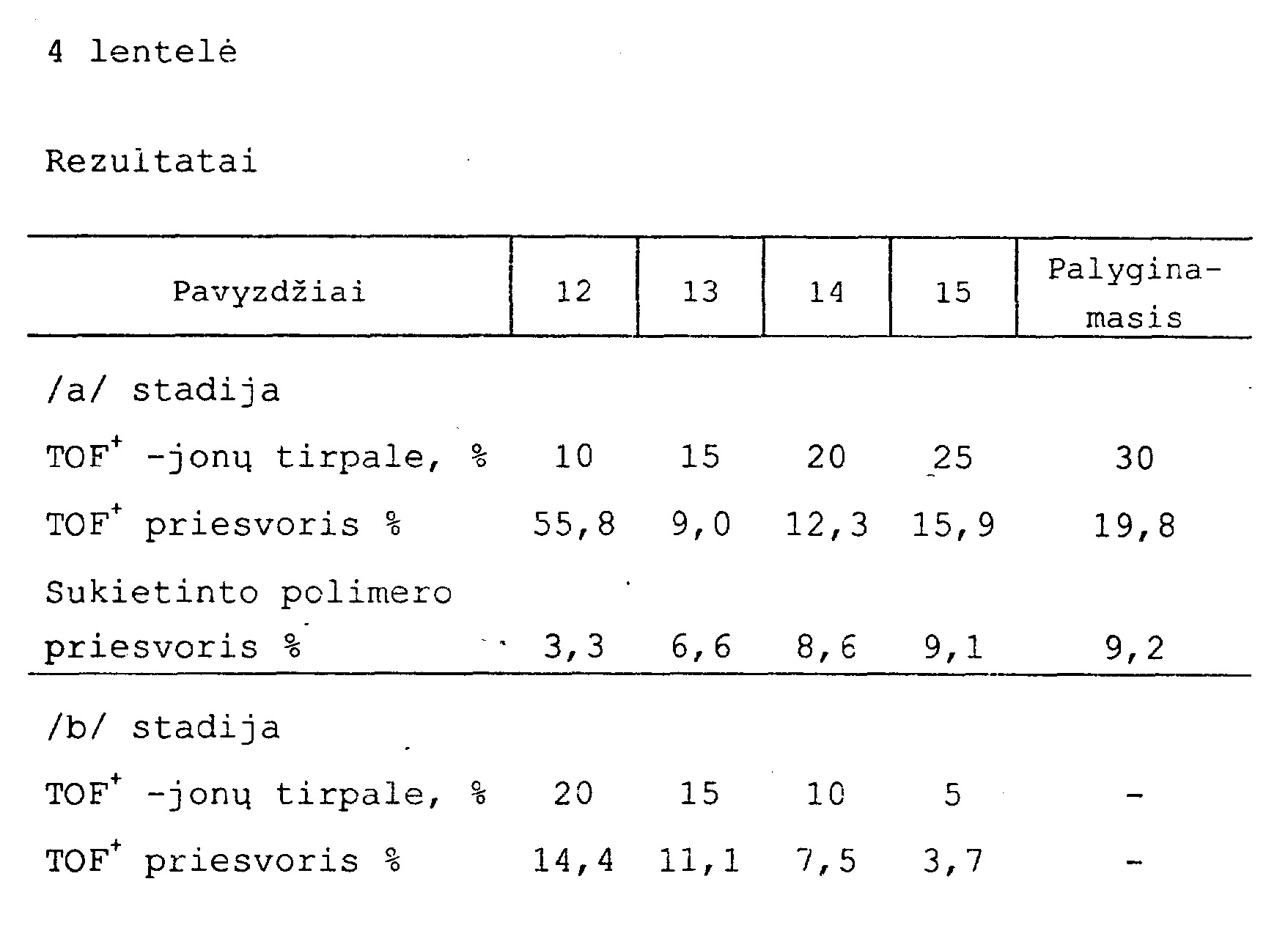

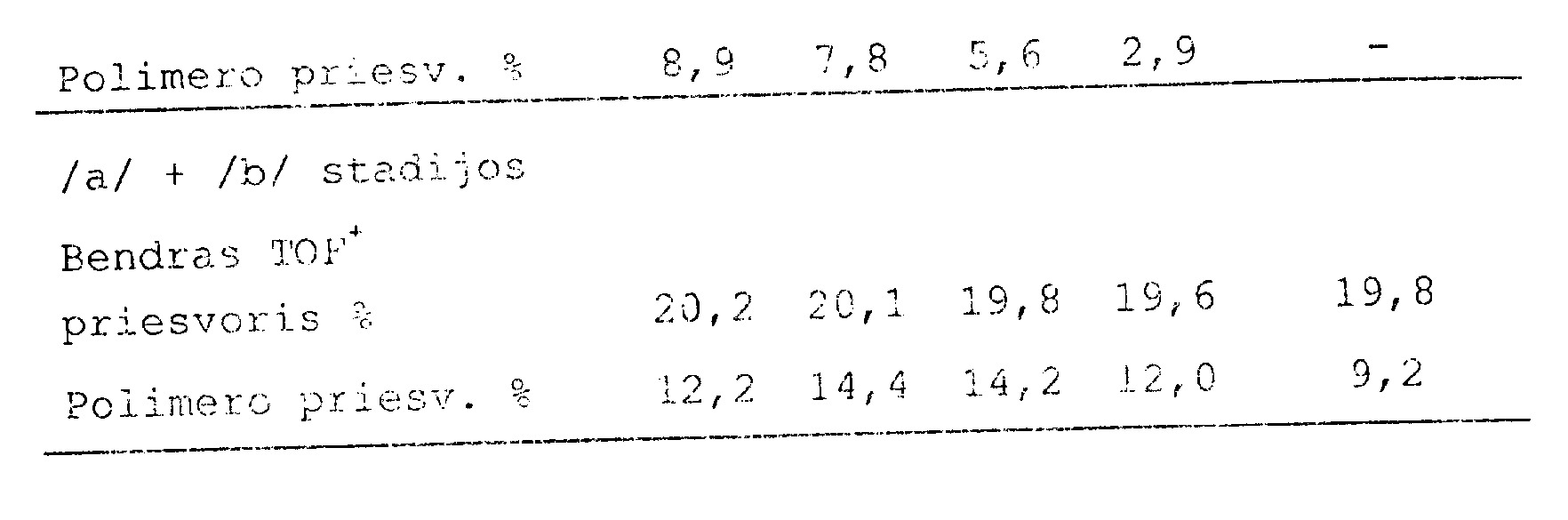

[0038] Rezultatai pateikiami 4 lentelėje.
1. Apdirb;no būdas, suteikiantis pagrindui atsparumą ugniai, impregnuojant plucotą cheminių reagentų vandeniniame t i.' pale, besiskiriantis tuo, kad pagrindą ' stadija a), kurio sudėtyje yra pluoštas, sudarytas iš celiuliozės pluošto ir kito pluošto, impregnuoja vandeniniu tirpalu fosfororganinio junginio, kuris yra tetrakis ( cksiorgano) fosfonio junginys arba jo tirpus vandenyje kondensatas su azotoorganiniu junginiu, - urba minėto fosfonio junginio ir minėto azotoorganiniu junginio mišinys, ir impregnuotą pagrindą, turinti, 5- 20% fosfororgan: nės medžiagos, išreiškiamos kaip tetrakis ( oksimetil) fosfonio jonas, toliau vadinamas TGF- jonu, skaičiuojant pradinei pagrindo masei, toliau džiovina ir apdoroja amoniaku, kad fosfo-organinis junginys sukierėtų, po to taip paruoštą pagrindą ( stadija b) pakartotinai impregnuoja fosfo-organiniu junginiu, kuris yra tetrakis ( oksiorgano) fosfonio junginys arba jo kondensatas su azotoorganiniu junginiu, - arba minėto fosfonio junginio ir minėto azotoorganinio junginio mišinys, impregnuotą pagrindą džiovina ir apdoroja amoniaku, kad fosforoorganinis junginys nukietėtų ir būtų gautas sukietintas pagrindas .
2. Būdas p- jgal 1 punktą, besiskiriantis tuo, kad impregnavimo metu abiejose stadijose pagrindą padengia 5- 20% fosfororganinės medžiagos ( išreiškiamos kaip TOF- jono masė ir paskaičiuotos pradinei pagrindo masei) , ir gauna sukietėjusi, pagrindą su bendru polimero priesvoriu 15- 30% ( išreikštų kaip masės santykis su pradine mase).
3. Būdas pagal 1 arba 2 punktą, besiskiriantis tuo, kad ( a) ir ( b) stadijose pagrindą apdoroja vandeniniu tirpalu, turinčiu mažiau nei 25 masės % fosfororganinio junginio (išreikšto kaip TOF- jonas).
4. Būdas pagal 1-3 punktus, besiskiriantis tuo, kad pagrindą oksidina tam, kad bent dalis triva-lenčio fosforo virstų penkiavalenčiu.
5. Būdas pagal A punktą, besiskiriantis tuo, kad pagrindą oksidina vandeniniu vandenilio peroksido tirpalu.
6. Būdas pagal 1-5 punktus, besiskiriantis tuo, kad fosfcrorganinis junginys yra šlapalo ir TOF-druskos kondensaci jos produktas, kai molinis santykis tarp šlapalo ir TOF- jone yra 0,05-0,6:1.
7. Būdas pagal 1-6 punktą, b esi skirianti s tuo, kad amoni a kini, sukietinimą atlieka priverstinai prapučiant dujini, amoniaką per pagrindą.
8. Būdas pagal 1-7 punktą, besiskiriantis tuo, kad pagrindo sudėtyje yra celiuliozės pluoštas ir pluoštas, besimaišantis su celiulioze, toks kaip poliesterio pluoštas, poliamido pluoštas arba jų mišiniai.
9. Būdas pagal S punktą, besiskiriantis tuo, kad pagrindo sudėtyje yra celiuliozės ir poliesterio pluoštas.
10. Būdas pagal 9 punktą, besiskiriantis tuo, kad pagrindas yra audinys iš 30-78% celiuliozės pluošto ir 22-70% poliesterio pluošto.
