[LT] Pasiūlytas rankovinis juostinis transportinis įrenginys, sąveikaujantys su dideliu kiekiu atraminių, nukreipiančių ir varančiųjų ritinėlių, užtvirtintų atitinkamuose rėmuose arba nustatymo įtaisuose.Nejudančių ir padarytų girliandos pavidalu atraminių ritinėlių atitinkamu reguliavimu radialiai transportinės juostos judėjimo atžvilgiu galima suteikti juostai ovalinę formą geresniam jos judėjimui.Šios priemonės dėka pasiekiamas užtikrintas juostos judėjimas išilgai štreko, be to nėra pavojaus, kad juosta išilgai štreko pati suksis arba atsidarys.
[EN]
[0001] Išradimas siejamas su rankoviniu juostiniu tran-sportiniu įrenginiu, kuriame transportinė juosta dalinai plokščiai ištiesintoje arba griovelinėje formoje ir dalinai rankovės pavidale, gautame pastoviai užapva-linant juostą skersine kryptimi ir perdengiant juostos išilginius kraštus, juda atraminiais, nukreipiančiais ir varančiais ritinėliais, kurie sąveikauja su dide-liais, įrengtais išilgai štrekų, rėmų kiekiais.
[0002] VFR patente Nr. 3145899 aprašytas rankovinis atraminis įrenginys, skirtas rankoviniam juostiniam transpor-teriui, kuriame atraminio rėmo viduryje patalpinti kietai su juo sutvirtinti besisukantys ritinėliai, esantys atitinkamuose tarpuose išilgai juostos, be to, kiekviena atraminių ritinėlių eilė juostos apskritimo link-
[0003] Žinomas iš VDR patento Nr. 202124 analogiškas įrenginys turi ištempto elipsoido geometrinės formos palaikančią konstrukciją, kurios viršutinėje ir apatinėje pusėse yra daugiakampės, geriausiai šešiakampės kiaurymės, per kurias atitinkamai praeina viršutinės ir apatinės ša-kos. Šešiose šoninėse pusėse patalpinti prigludę prie rankovinės juostos apskritimo šeši atraminiai riti-nėliai, kurie išjudina juostą.
[0004] Be to, iš VFR patento yra žinomas rankovinis juostinis transportinis įrenginys, kuriame rankovinė juosta remiasi apskritimu į įrengtus girliandos pavidalu palai-kančius ritinėlius. Ritinėlių girliandos lankstiniu būdu patalpintos ant atraminio rėmo vertikalių pusių, o besisukantys aplink savo ašį ritinėliai tarpinių ele-mentų pagalba lankstiniu būdu sujungti vienas su kitu.
[0005] JAV patente Nr. 4526272 aprašoma rankovinio juostinio transporterio pakaba, skirta darbui po žeme. Rankovinė juosta patalpinta dvitėjiniame judančiame bėgyje virš pakabos ir sąveikauja su gavybinės mašinos iškrovimo galu. Pakaba yra pagaminta taip, kad tuo pačiu metu ji priima kaip tuščiaeigę, taip ir. krovininę šaką, be to, juostos kraštai jokiu būdu nepersidengia. Pakaba pagaminta taip, kad pasiekiamas pastovus sukimasis apskritimu. Kadangi dėl įvairių pakrovimo laipsnių kaip tuš-čiaeilėie, taip ir krovininėje šakoje veikia įvairios traukos jėgos, tai nenukreipiama juosta gali štreke persiversti ir išsituštinti.
[0006] Kaip normaliuose juostiniuose transporteriuose, taip ir transporteriuose su rankovės formos juosta, kartu su nejudančiomis ritininėmis atramomis galima panaudoti ritinines girliandas. Kai kurie pagaminimo variantai nurodyti aukščiau. Naudojant juostą ant ritinėlių, nėra šoninio poslinkio pavojaus, tačiau būtina, iš vienos pusės, neleisti rankovinei juostai susisukti ir patalpinti ritinėlius taip, kad perdengimo ruožą visada dengtų vienas iš ritinėlių. Be to, būtina neleisti juostos krašteliui užbėgti ant sekančio ritinėlio galo. Kadangi rankovinės juostos elgesį ruože, ypač prie pastoviai besikeičiančios pakrovimo būklės, o taip pat, veikiant išoriniams veiksniams (lietui, sniegui ir t.t.), numatyti neįmanoma, tai esantys technikos lygio spren-dimai nepajėgūs užtikrinti aukščiau išvardintų reika-lavimų. Būtent dėl nurodytų išorinių veiksnių, pavyz-džiui, lietaus, sniego ir t.t., juosta nekontro-liuojamai užsisuka, ypač pirmame ruože.
[0007] Išradimo pagrindinis uždavinys yra tobulinti įrenginį pagal apibrėžties pirmo punkto dalį, aprašančią tipą, taip, kad įrenginys atitiktų visas rankovinės juostos darbo ruože sąlygas. Išlaidų mažinimui reikia siekti,
[0008] kad pakaba būtų vienoda visame ruože, ir numatyti vieną konstrukciją atraminiams ritinėliams, esantiems įvai-riose vietose. Atskirai imant, sudėtingi rankovinio juostinio transporterio ruožai turi būti valdomi taip,
[0009] kad juosta užsisuktų apskritimo linkme tik pagal iš-ankstinius apskaičiavimus.
[0010] Pagal išradimą šis uždavinys išsprendžiamas dėka to, kad transportine juosta transportinio ruožo atkarpose, kuriose ji juda būdama uždara rankovės pavidale, arba, mažiausiai, šių atkarpų dalyse, turi ovalini, skersini, pjūvi,, kuris sukuriamas atraminių ir nukreipiančių ritinėlių atitinkamų išdėstymu. Išradime siūloma ovali-nė transportinės juostos forma, ypač sudėtinguose ruo-žuose, tarnauja geresniam juostos judėjimui ir apsaugo nuo nepageidaujamo užsisukimo ruože.
[0011] Priešingai technikos lygiui, kuriuo išaiškinama pagrin-dinai apvali rankovinės juostos forma (problema jau bu-vo nagrinėjama), dalinės ovalinės formos suteikimo dėka galima vienareikšmiškai užduota juostos kontrolė. Atlikimo forma pritaikoma kaip nejudantiems atraminiams ri-tinėliams, taip ir ritinėlių atramoms su ritinėlių girliandomis. Pagal kitą išradimo, sumanymą, pagrindinė juostos ovalinio skersinio pjūvio ašis 10-50 %, geriausiai 15-25 %, ilgesnė už mažąją ašį. Kiekvienu atveju parenkamas santykis priklauso nuo atitinkamo panaudojimo ir konstrukcinio įgyvendinimo. Toliau siū-loma, kad atraminiai ir nukreipiantys ritinėliai, ap-jungti kaip ritinėlių girliandos, betarpiškai sąvei-kautų su atitinkamu rėmu, be to, kiekviena ritinėlių girlianda palaikytų rankovinę juostą. Alternatyviai tam siūloma, kad atraminiai ir nukreipiantys ritinėliai, palaikantys rankovinę juostą iš viršaus ir apačios per reguliuojamas atramas, būtų kietai sujungti su rėmu arba jo detalėmis. Kitame išradimo variante numatyta, kad nejudantys atraminiai ir nukreipiantys ritinėliai arba jų girliandos yra įrengtos nustatymo įtaise, išardomai sujungtame su rėmu ir turinčiame galimybę suktis ratu aplink išilginę aši,. Nurodyti nustatymo įtaisai pateikti su atitinkamais rėmais, be to, paskutiniu atveju, užduodamas nustatymo įtaiso už-sukimas apskritimo kryptimi rėmo atžvilgiu tam, kad atraminių ritinėlių patikrinimo ir reguliavimo metu būtų užtikrintas pastovus juostos perdengimo vietos išilgai ruožo dengimas vienu atraminiu ritinėliu. Šios priemonės dėka užtikrinama, iš vienos pusės, kad juosta ruože negali savaime atsiverti ir, iš kitos pusės, kad galima tikslingai valdyti užsukimą apskritimo kryptimi.
[0012] Jei įrenginiui reikalingas rėmas su užsisukančiu nustatymo įtaisu, tai galima panaudoti sekančias šio nustatymo įtaiso konstrukcinio įgyvendinimo galimybes: nustatymo įtaisą galima gaminti kaip uždarą žiedą;
[0013] nustatymo įtaisą galima gaminti kaip žiedinę poveržlę;
[0014] nustatymo įtaisą, galima gaminti iš pjautuvo tipo elemento, sujungiamo, esant reikalui, kitų detalių pagalba.
[0015] Visi nurodyti konstruktyviniai variantai turi užsi-sukimo galimybę apskritimo kryptimi rėmo, ant kurio jie įrengti, atžvilgiu, be to, kiekvienas nustatymo įtaisas tvirtinamas ant rėmo užspaudimo elementų pagalba.
[0016] Nustatymo įtaisas gali būti gaminamas kaip masinis gaminys, be to, nejudančius atraminius ritinėlius arba ritinėlių girliandas galima tvirtinti betarpiškai ant jo. Kadangi tarp rėmo ir nustatymo įtaiso yra ne kie-tas, o išardomas sujungimas, tai darbinėje aikštelėje paprastu užspaudimo sujungimo susilpninimu galima ko-reguoti po bandomojo rankovinės juostos paleidimo pa-rengtinį grubų derinimą. Tam tikslui atraminių riti-nėlių nereikia perstatinėti apskritimo kryptimi. Kaip nurodyta aukščiau, nustatymo įtaisai gali turėti: kaip uždarą formą, taip ir atvirą skersinį pjūvį, sujungiamą kitų detalių pagalba. Šią priemonę taip pat reikia pritaikyti prie atitinkamai pagaminto įrenginio, be to, esant sujungtam nustatymo įtaisui, juostos pažeidimo atveju galima nuimti ją pažeistame ruože nuo atitinkamų nustatymo įtaisų ir suremontuoti. Be to, šiuo atveju yra galimybė nustatymo elementus su pažeistais riti-nėliais pakeisti naujais nustatymo elementais. Atsi-žvelgiant i, konstrukcines ir erdvines priežastis, nejudantys atraminiai ir nukreipiantys ritinėliai iš-dėstyti vienas paskui kitą iš abiejų atitinkamo nustatymo įtaiso pusių.
[0017] Pagal kitą išradimo sumanymą siūloma, kad atraminių ri-tinėlių ir jų tvirtinimo elementų galiniai ašių taškai būtų užtvirtinti taip, kad turėtumėm radialinio per-kėlimo galimybę. Ši priemonė tarnauja tam, kad perkelti nejudančius atraminius ritinėlius radialiai juostos kryptimi, be to, įvairaus perkėlimo dėka įtakoti juostos ovališkumą. Šiuo atveju suteikiama visa eilė spren-dimo galimybių. Pageidautina nejudančius atraminius ri-tinėlius ir jų tvirtinimo elementus statyti į radialiai išdėstytas išilgines išpjovas, esančias atitinkamo nustatymo įtaiso ruože. Yra alternatyvi galimybė padaryti keletą kiaurymių radialine kryptimi. Galimas taip pat automatinis padavimas, naudojant eiginius sraigtus ir pan.
[0018] Jei vietoj nejudančių atraminių ritinėlių yra panau-dotos ritininės girliandos, kurios užtvirtintos arba betarpiškai ant rėmo, arba atitinkamo nustatymo įtaiso viduje, tai siūloma, kad ritininių girliandų tvirtinimo galų taškai būtų tiesiaeigiame atitinkamos tran-sportinės juostos skersinio pjūvio pagrindinės ašies tęsinyje. Be to siūloma, kad atstumas tarp ritininės girliandos tvirtinimo galų taškų sudarytų 60-80 % girliandos ilgio, geriausiai 65-75 %. Alternatyviai siūloma tai, kad- ritininių girliandų tvirtinimo galų taškai turėtų perkėlimo galimybę lygiagrečiai arba išilgai transportinės juostos ovalinio skersinio pjūvio pagrindinės ašies atžvilgiu. Ši priemonė daro įtaką transportinės juostos skersinio pjūvio ovalumui. Iš-tempiant ir ilginant atitinkamą viršutinę ir/arba apatinę ritininę girliandą galima reguliuoti ovalumą iki pageidaujamos formos. Taip pat tarp ritininių gir-liandų ir jų tvirtinimo taškų galima įrengti tamprius spyruokliuojančius elementus. Užduoto spyruoklės įtem-pimo dėka ritininės girliandos, esant galimam juostos perkrovimui, gali tampriai atsilenkti, nesukeldamos savo ir juostos pažeidimų. Be to, ritininių girliandų tvirtinimo galų taškus galima tvirtinti taip, kad tu-rėtumėm vertikalaus perkėlimo galimybę. Ir ši priemonė leidžia keisti juostos skersini, pjūvį, ypač ne-tiesiniuose ruožuose.
[0019] Ritininių girliandų laisvo svyruojančio judesio užtik-rinimui išilgine ir skersine rankovinės juostos kryptimi yra numatyti kardaniniai šarnyrai galiniuose ruo-žuose. Aukščiau nurodytos priemonės, keičiančios įtaiso ilgį tarp rėmo arba nustatymo įtaiso ir kardaninio šarnyro, panaudojimo dėka galima reguliuoti ritininių girliandų pakabos tašką ir skersai rankovinės juostos atžvilgiu, todėl, kai reikia, galima keisti ovalumą iki klasikinės elipsės formos. įtaiso ilgį keisti siūloma varžtu, kurio galvutė sudaro kardaniniam šarnyrui vidi-nę atramą. Reguliuojant varžtą galima gauti bet kokį ovalumą arba elipsę.
[0020] Panaudojus išradimo požymius, užtikrinamas rankovinio juostinio transporterio pakabos sukūrimas, patenkinant bet kokius reguliavimo ir perkėlimo išilgine, skersine ir apskritimo kryptimis reikalavimus. Pakaba skiriasi, atskirai imant, paprastumu' ir reguliavimo greitumu, esant netiksliam parengtiniam nustatymui.
[0021] Išradimas pavaizduotas brėžiniuose ir aprašomas žemiau. Brėžiniuose parodyta:

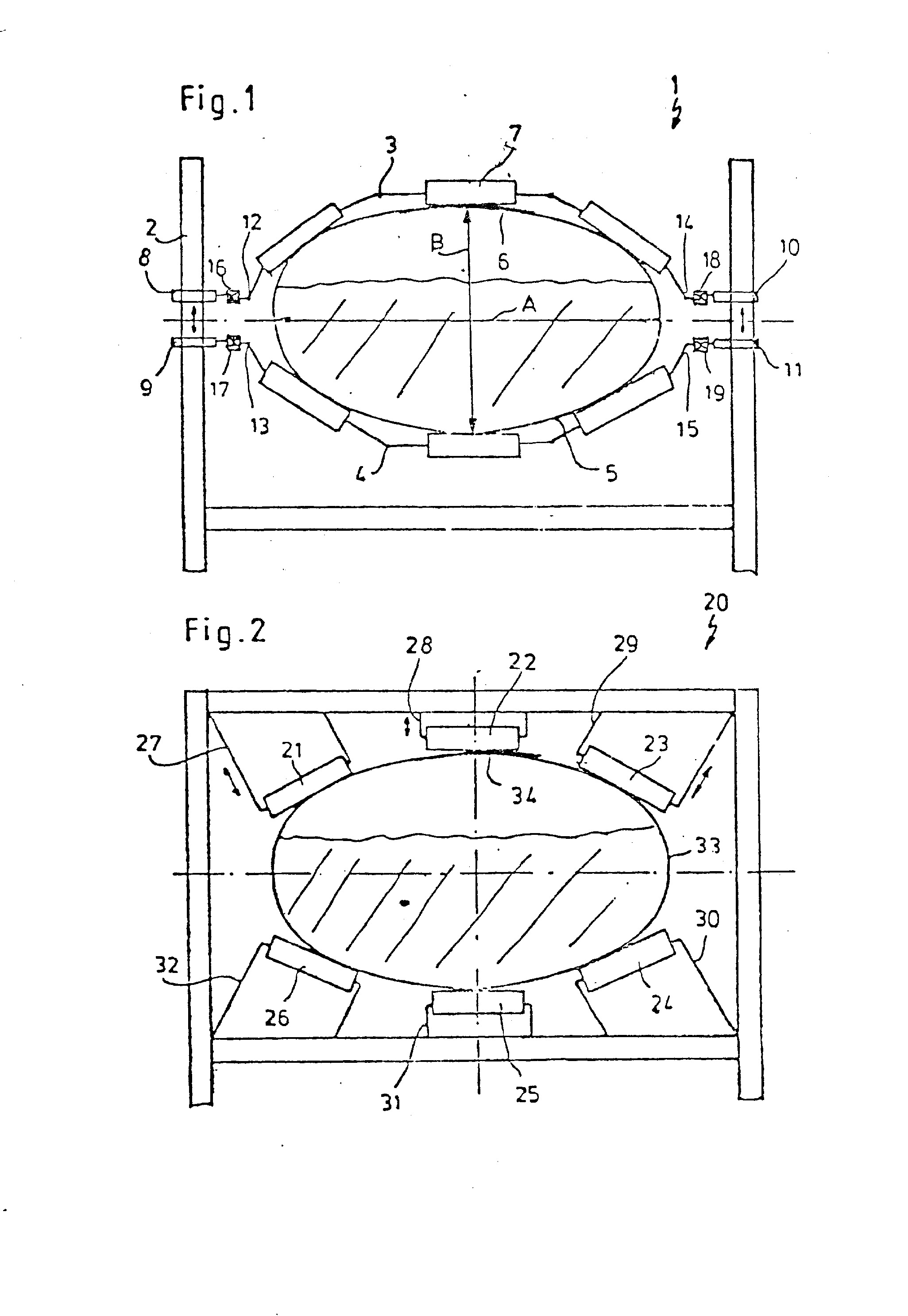

[0022] Fig. 1. - portalo tipo rėmas su betarpiškai prigludu-siomis prie ovalinės juostos ritininėmis girliandomis. Fig. 2 - portalo tipo rėmas su juostos atžvilgiu neju-dančiais atraminiais ritinėliais. Fig. 3 ir 4 - portalo tipo rėmas su pjautuvo formos nustatymo įrenginiu atraminių ritinėlių girliandoms įvai-riuose vaizduose. Fig.5 - alternatyvinio rankovinio jusotinio transporterio pakabos atlikimo schematinis vaizdas. Fig. 6 ir 7 - kardaninio šarnyro ruožo vaizdas padi-dintame mastelyje. Fig. 8 ir 9 - įvairūs rėmo su žiediniu nustatymo įtaisu vaizdai. Fig. 10 - juostinis konvejeris darbinėje aikštelėje, panaudojant nustatymo įtaisą pagal pav. 8 ir 9. Fig. 11 - įtaisas rankovinių juostinių transporterių postūmiui su uždaru rato tipo nustatymo įtaisu. Fig. 12 - įtaisas rankovinių juostinių transporterių postūmiui su dalinai išpjautu nustatymo įtaisu. Fig. 1 schematiškai pavaizduotas rankovinis juostinis transportinis įrenginys 1, turintis darbinės aikštelės išilgine kryptimi didelį kiekį rėmų 2, kurie padaryti taip, kad turi portalo vaizdą. Portalinio rėmo 2 viduje įrengtos dvi ritininės girliandos 3, 4, kurios nukreipia ovalinės formos transportinę juostą 5 taip, kad jos persidengiantis ruožas 6 pastoviai uždengtas atraminiu ritinėliu 7. Transportinės juostos 5 cvalumas nusakomas jos pagrindine A ir mažąja B ašimis. Ritininės girliandos 3 ir 4 baigiasi tvirtinimo taškuose 8, 9, 10, 11, be to tarp ritininių girliandų galų 12, 13, 14, 15 ir tvirtinimo taškų 8, 9, 10, 11 įtaisyti tamprūs spyruokliniai elementai 16, 17, 18, 19. Tvirtinimo taškai 8, 9, 10, 11 atlikti su perkėlimo galimybe vertikalia kryptimi. Transportinės juostos 5 ovalumą galima keisti arba tvirtinimo taškų 8, 9, 10, 11 per-kėlimu vertikalia kryptimi, arba ritininių girliandų 3, 4 ištempimu ir liginimu išilgai arba lygiagrečiai pagrindinės ašies A atžvilgiu. Juostos ovalinės formos dėka pasiekiama tai, kad, iš vienos pusės, persidengiantis ruožas 6 pastoviai uždarytas vienu iš atraminių ritinėlių 7, ir, iš kitos pusės, juosta juda išilgai ruožo su pastoviu skerspjūviu, kas leidžia išvengti pavojaus, kad transportinė juosta 5 atsivers ir medžiaga išbirs į aikštelę. Fig. 2 parodytas dar vienas rankovinis juostinis transportinis įrenginys 20. Vietoj ritininių girliandų pagal pav. 1 jame panaudoti nejudantys atraminiai riti-nėliai 21, 22, 23, 24, 25, 26, užtvirtinti atitinkamais tvirtinimo elementais 27,28, 29, 30, 31, 32. Regulia-vimui atraminiai ritinėliai gali būti perkelti tvirtinimo elementų viduje radialiai transportinės juostos 33 atžvilgiu. Pavienių arba visų atraminių ritinėlių 21, 22, 23, 24, 25, 26 perstatymo dėka galima gauti bet koki, transportinės juostos 33 ovalumą. Persidengiantis ruožas 34, analogiškai pav. 1, taip pat pastoviai už-darytas atraminiu ritinėliu 22. Fig. 3 ir 4 taip pat parodytas rankovinis juostinis transportinis įrenginys 35. Pavaizduotas portalo tipo rėmas 36, vertikalūs ramsčiai 37, 38, kurie sujungti vienas su kitu horizontaliu petimi 39. Vertikalūs rams-čiai 37, 38 užtvirtinti ant dvitėjinio, įtaisyto grindų ruožo apatinėje dalyje 40, 41 užspaudimo plokščių 42 pagalba, be to, užtikrinamas rėmo 36 perkėlimas apa-
[0023] tinės konstrukcijos 40, 41 išilgine kryptimi (rodyklių kryptis) . Horizontalaus peties viršuje ir apačioje numatyti taip vadinami pjautuvo tipo nustatymo įtai-sai 43, 44. Per tvirtinimo elementus 45 nustatymo įtaisai 43, 44 slenka horizontaliu petimi 39 neparodytų užspaudimo plokščių pagalba. Kaip jau buvo nurodyta, nustatymo įtaisai 43, 44 padaryti kaip pjautuvo pavidalo elementai, dėka ko užtikrinamas transportinės juostos 46 išėmimas kaip iš viršaus, taip ir iš apa-čios. Tam, kad transportinės juostos 46 persidengiantis ruožas 47 būtų uždengtas atraminiu ritinėliu 48, 49 bet kurioje darbinės aikštelės vietoje, pjautuvo tipo elementas 43, 44 gali pasisukti rėmo 36 atžvilgiu ir atitinkamai horizontalaus peties 39 atžvilgiu radialiai išilginės ašies atžvilgiu (rodyklių kryptimi). Tran-sportinė juosta 46 nukreipiama dviejų ritininių gir-liandų 50, 51, 52, 53 pagalba. Ritininių girliandų 50, 51, 52, 53 galuose numatyti, kardaniniai šarnyrai 54, 55, 56, 57, kurie smulkiau aprašomi pav. 6 ir 7.
[0024] Atstumų tarp kardaninių šarnyrų 54, 55, 56, 57 keitimu (rodyklių kryptis) galima formuoti transportinę 46 juostą į ovalinę formą.

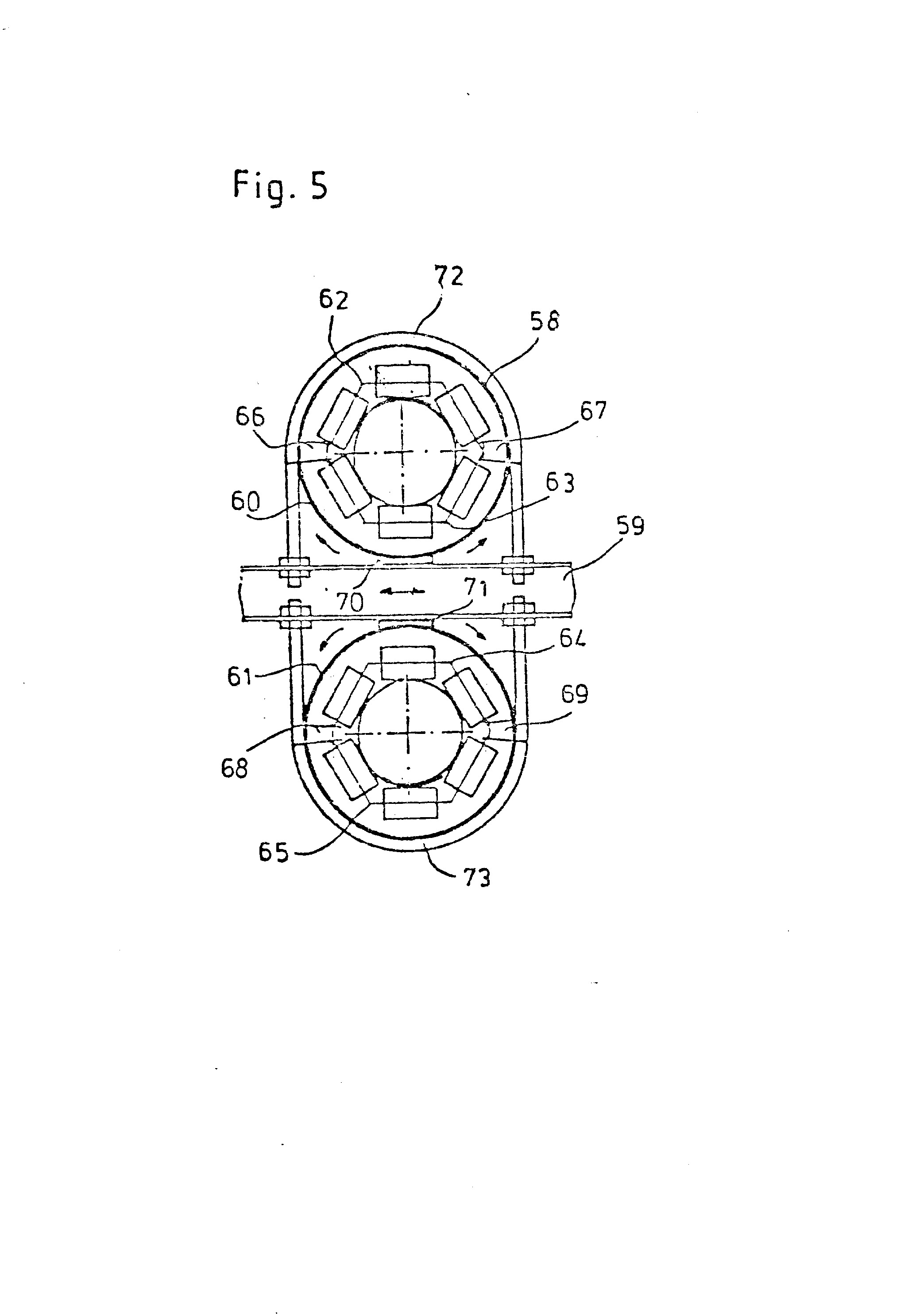

[0025] Fig. 5 parodytas alternatyvinis rankovinio juostinio transporterio pakabos atlikimo schematinis vaizdas. Transportinė juosta 58, kaip jau parodyta pav. 3 ir 4, įtaisyta horizontalaus peties 59 viršuje ir apačioje tokiu būdu, kad susidaro vamzdžio 60, 61 atkarpos, kurių viduje šarnyrų pagalba yra pakabintos ritininės girliandos 62, 63, 64, 65. Šiam atvejui, analogiškai pav. 3 ir 4, numatytas kardaninis šarnyras 66, 67, 68, 69. Atitinkamas vamzdis 60, 61 remiasi per forminę detalę 70, 71 į horizontalų petį 59 ir yra apglėbtas apvalku 72, 73, kuris pritvirtintas ant horizontalaus peties 59 taip, kad būtų galimybė perkelti. Vamz-džių 60, 61 pasukimas vykdomas apvalkų 72, 73 viduje, tačiau ir šiuo atveju yra numatyti nepavaizduoti tvirtinimo elementai.
[0026] Fig 6 ir 7 pavaizduota padidintu masteliu kardaninio šarnyro 67 (fig. 5) sritis. Kiekvienas ritininės girliandos paskutinis atraminis ritinėlis 74 ašies srity-
[0027] je 75 šarnyriškai sujungtas su kardaniniu šarnyru 77 grandinės grandies 76 pagalba. Tarp šarnyro 77 ir vamzdžio 60 sienelės 78 yra sraigtas 79, kurio ilgi, galima keisti vamzdžio 60 viduje, pritvirtintas vamz-džio 60 išorėje ir vidinėje pusėse veržlėmis 80, 81. Sraigto galvutė 82 atlieka šarnyro 77 vidinės atra-
[0028] mos 83 vaidmenį. Keičiant sraigto 79 ilgi,, galima gauti atitinkamą transportinės juostos (nepavaizduota) ova-lumą kreivaeigiams ir tiesiaeigiams ruožams. Grandinės grandys 76 pritvirtintos ant ašies sraigtų 84, 85 pagalba .

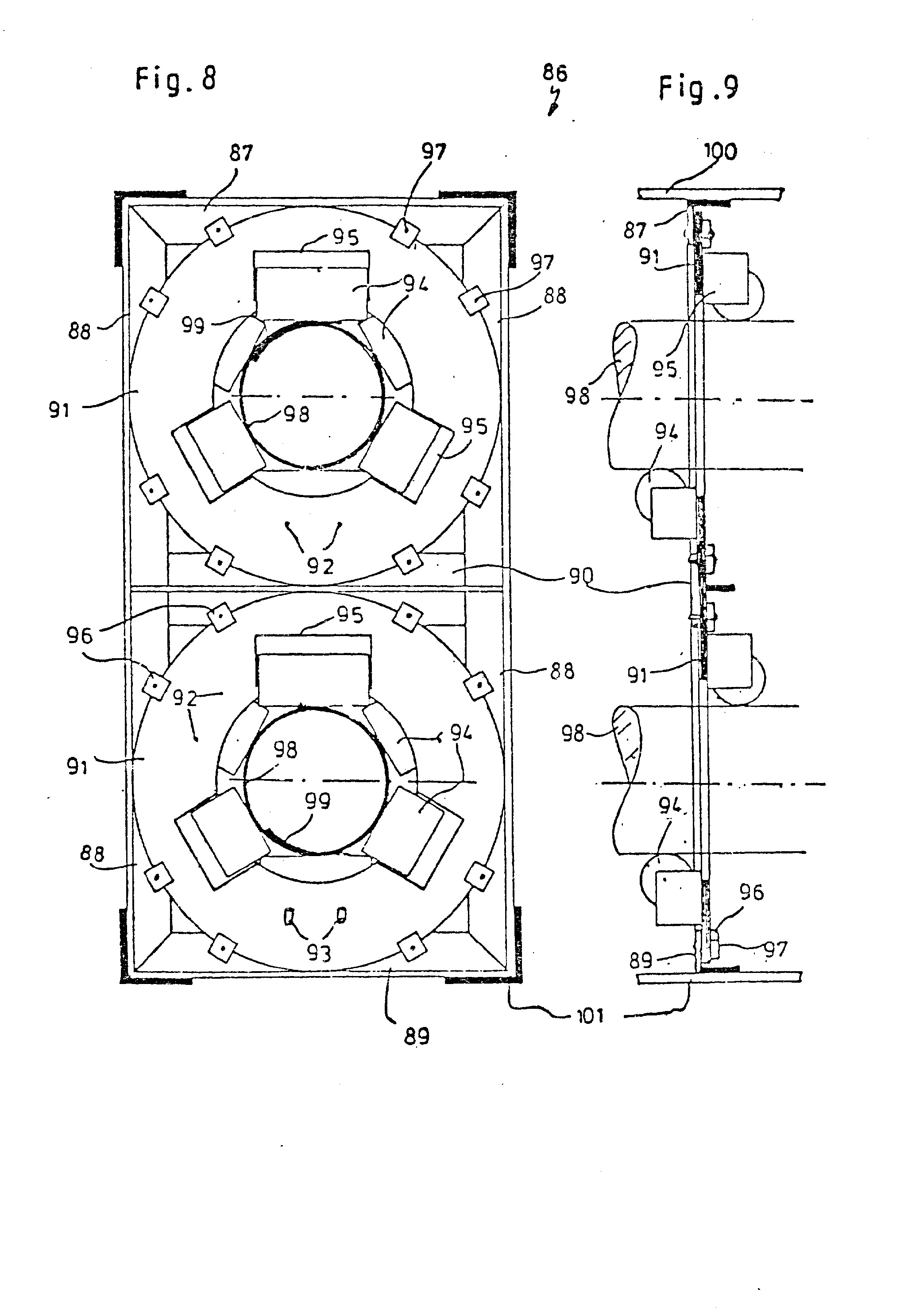

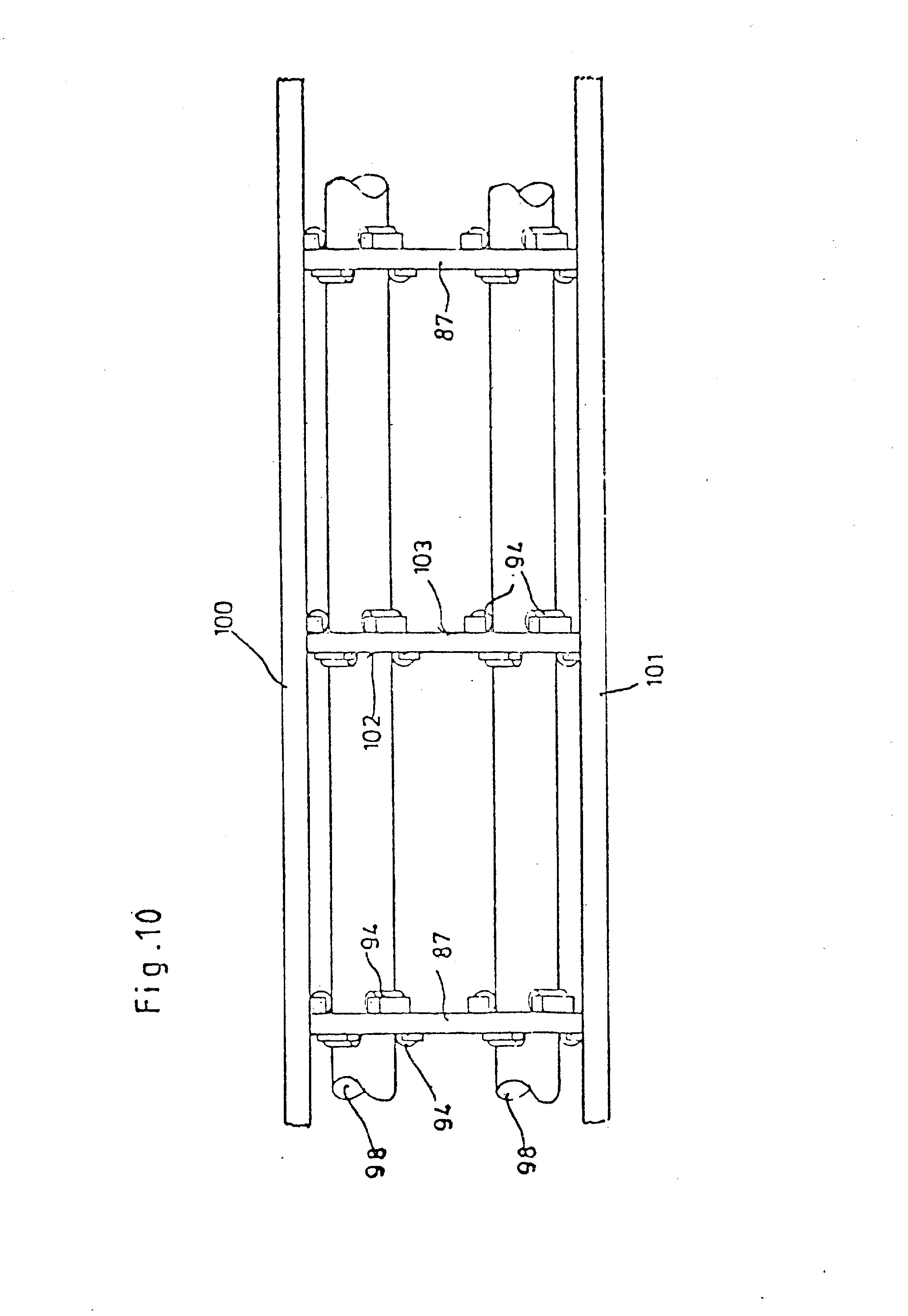

[0029] Fig. 8 ir 9 parodyti įvairūs rankovinio juostinio transporterio 86 vaizdai. Pavaizduotas rėmas, padarytas iš keletos kampuočoų 87, 88, 89, 90. Nustatymo įtaisas 91, turintis žiedinės poveržlės vaizdą, turi gale tolygiai apskritimu išdėstytas kiaurymes 92. Fig. 8 numatytos išilginės išdrožos 93 tam atvejui, jei pageidautina turėti atraminių ritinėlių 94 ir juos apimančių V - formos apvalkų perstatymo galimybę. Poveržlė 91 sujungta su kampuočiais 87, 88, 89, 90 ir gali būti atjungta užspaudimo plokščių 96 pagalba. Atlaisvinant tvirtinimo elementus 97, galima kietai sujungtas po-veržles 91 su atraminiais ritinėliais 94 perkelti apskritimo kryptimi ir ribotu atstumu i, šoną, o taip pat ir į viršų bei i, apačią. Ši priemonė užtikrina pastovų transportinės juostos persidengiančio ruožo 99 uždarymą atraminiu ritinėliu 94. Fig. 10 pateiktas juostos išsidėstymas štreke, panaudojant nustatymo įtaisą pagal pav. 8 ir 9. Pavaizduotos užduoto ilgio, pvz., 10 m, išilginės sijos 100, 101, tarp kurių pritvirtinti rėmai 87 (iki 90), viršutinė ir apatinė transportinės juostos 98 šakos, o taip pat ant poveržlės (nepavaizduota) pritvirtinti atraminiai riti-nėliai 94, kurie paeiliui pritvirtinti prie abiejų po-veržlės 102, 103, atitinkamai rėmo 87 (iki 90), galinių pusių. Fig. 11 ir 12 parodytas rankovinės transportinės juostos 106 nukreipimui skirtas įrenginys 104, 105, turintis sekančias detales: Fig. 11 pavaizduotas įrenginys, sudarytas iš uždaro žiedo 107, kuris suvirinimo 108 ar pan. būdu yra kietai sujungtas su uždara žiedine detale 109. Transportinę juostą 106 pratraukia per esančią detalėje 109 kiaury-mę 110 ir apatinės šakos ruože nukreipia atgal per sujungtą su rėmu 111 nustatomąjį elementą (nepa-vaizduotas) . Detalėje 109 ratu išdėstytos kiaurymės 112, tarnaujančios atraminių ritinėlių 114, išlaikomų ap-valkuose 113, tvirtinimui. Kiaurymės 112 išdėstytos detalėje 109 apskritimu taip, kad atraminiai ritinė-liai 114 yra prigludę prie transportinės juostos 106 apskritimo 115 su priešlaikiniu įtempimu. Abu juostos krašteliai 116, 117 išdėstyti užleistinai ir kiek-viename nustatymo įtaise 104 priglunda prie atraminio ritinėlio 114 apskritimo paviršiaus 114. Nustatymo įtaisas 104 išardomai sujungtas užspaudimo plokšte 119 arba kitais tvirtinimo elementais su rėmu 111. Rodyklės rodo galimus laisvės laipsnius parengtiniam regulia-vimui arba korekcijai. Fig. 12 iš esmės analogiškas pav. 11. Skirtumas yra tik tas, kad nustatymo įtaisas 105 dalinai išskirstytas. Tuo pačiu padarytas cilindras 120 su išdroža, kuri suvirinimo siūle 121 sujungta su segmentu 122. Išdroža uždaroma dangteliu 123, kurios spindulys atitinka ci-

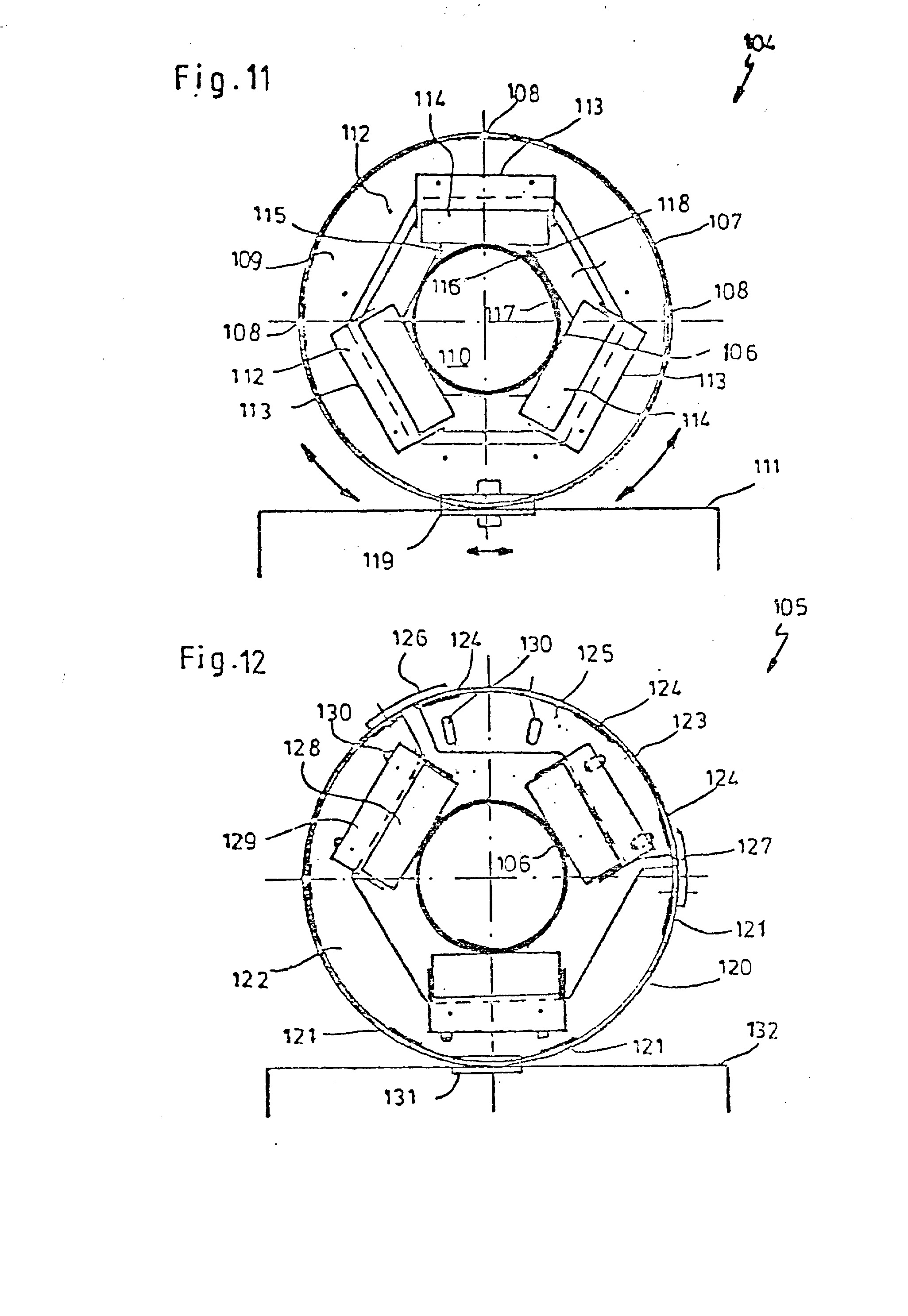

[0030] lindro 120 spinduliui, ir kuris sujungtas suvirinimo siūle 125 su dar vienu segmentu 124. Per privirintas ant dangtelio 125 plokštes 126, 127 tik pažymėtų varžtų pagalba sudaromas išardomas sujungimas su cilindru 120. Atraminiai ritinėliai 128, pavaizduoti vaizdumo dėlei tik iš vienos pusės, analogiškai pav. 11, išlaikomi ap-valkuose 129, kurie tvirtinimo elementų pagalba yra sujungti su segmentais 122, 125. Tam, kad juostai suteikti atitinkamą formą (pvz., ovalinę), numatytos iš-ilginės išpjovos 130. Ir šiuo atveju nustatymo įtai-sas 106 užspaudimo plokštėmis ir pan. išardomai sujungtas su rėmu 132.
1. Rankovinis juostinis transportinis įrenginys, turintis transportinę juostą, kuri dalinai plokščiai ištiesintoje arba griovelinėje formoje ir dalinai ran-kovės pavidale, gautame pastoviai užapvalinant juostą skersine kryptimi ir perdengiant juostos išilginius kraštus, juda atraminiais, nukreipiančiaisiais ir va-rančiaisiais ritinėliais, kurie sąveikauja su dide-liais, įrengtais išilgai štrekų rėmų kiekiais, besiskiriantis tuo, kad transportinė juosta (5,
46, 98, 106) transportinio ruožo atkarpose, kuriose ji juda būdama uždara rankovės pavidale, arba, mažiausiai, šių atkarpų dalyse, turi ovalini, skersini, pjūvi,, kuris sukuriamas atraminių ir nukreipiančių ritinėlių (7, 48,
94, 114) atitinkamu išdėstymu.
2. Įrenginys pagal 1 punktą, besiskiriantis tuo, kad pagrindinė ovalinio skersinio juostos pjūvio ašis (A) 10-50% ilgesnė už mažąją, aši, (B) .
3. Įrenginys pagal 1 arba 2 punktą, besiskiriantis tuo, kad pagrindinė ovalinio skersinio juostos pjūvio ašis (A) 15-25% ilgesnė už mažają aši, (B) .
4. Įrenginys pagal 1-3 punktus, besiskiriantis tuo, kad sujungti ritininių girliandų (3, 4) pavidalu atraminiai ir nukreipiantieji ritinėliai (7) tiesiogiai sąveikauja su rėmais (2), be to, kiekviena atraminių ritinėlių girlianda (3, 4) palaiko rankovinę juostą (5) iš viršaus ir iš apačios.
5. Įrenginys pagal 1-3 punktą, besiskiriantis tuo, kad atraminiai ir nukreipiantieji ritinėliai (22), palaikantys rankovinę juostą (33) iš viršaus ir iš apačios per reguliuojamas atramas (27, 28, 29, 30,
31, 32), kietai sujungti su rėmu (20) arba jo detalėmis.6. Įrenginys pagal 1-3 punktus, besiskiriantis tuo, kad nejudantys atraminiai ir nukreipiantys ritinėliai (48, 94, 114, 128) arba jų girliandos yra įrengtos nustatymo įtaise (43, 60, 91, 104, 105), išar-domai sujungtame su rėmu (39, 59, 87, 88, 89, 90, 111, 132) ir turinčiame galimybę suktis ratu aplink išilginę ašį.7. Įrenginys pagal 6 punktą, besiskiriantis tuo, kact nustatymo įtaisas (104) pagamintas kaip už-daras žiedas (107).8. Įrenginys pagal 6 punktą, besiskiriantis tuo, kad nustatymo įtaisas (86) pagamintas kaip žiedinė poveržlė (91).9. Įrenginys pagal 6 punktą, besiskiriantis tuo, kad nustatymo įtaisas (35,105) padarytas iš pjautuvo tipo elemento (43,120), kuris uždaromas kitų de-talių (125) pagalba.10. Įrenginys pagal 6-9 punktus, besiskiriantis tuo, kad nustatymo įtaisas (35, 86, 104, 105) tvirtinamas ant rėmo (39, 87, 88, 89, 90, 111, 132) už-spaudimo plokštėmis (96, 119, 131) ir atraminių ir nukreipiančiųjų ritinėlių (48, 94, 114, 128) regulia-vimui gali pasisukti apskritimo kryptimi.11. Įrenginys pagal 6-10 punktus, besiskiriantis tuo, kad nejudantys atraminiai ir nukreipiantys ritinėliai (94, 114, 128) išdėstyti vienas paskui kitą iš abiejų atitinkamo nustatymo įtaiso (86, 104, 105) pusių.12. Įrenginys pagal 6-11 punktus, besiskiriantis tuo, kad atraminių ritinėlių ir jų tvirtinimo elementų (95, 113, 129) galiniai ašių taškai užtvir-tinti taip, kad juos galima perkelti radialiai.13. Įrenginys pagal 6-12 punktus, besiskiriantis tuo, kad nejudantys atraminiai ritinėliai (94, 114, 128) ir jų tvirtinimo elementai (95, 113, 129) įstatyti i, radialiai išdėstytas išilgines išpjovas (93,130) ir sujungti su atitinkamu nustatymo įtaisu (86, 104, 105).14. Įrenginys pagal 1-10 punktus, besiskiriantis tuo, kad ritininių girliandų tvirtinimo galų taškai (8, 9, 10, 11) yra tiesiaeigiame atitinkamos transportinės juostos ovalinio skersinio pjūvio pa-grindinės ašies (A) tęsinyje.15. Įrenginys pagal 14 punktą, besiskiriantis tuo, kad atstumas tarp ritininės girliandos tvirtinimo galų taškų (8, 9, 10, 11) sudaro 60-80% girliandos ilgio.16. Įrenginys pagal 14 ir 15 punktus, besiskiriantis tuo, kad atstumas tarp ritininės girliandos tvirtinimo galų taškų (8, 9, 10, 11) sudaro 65-75% girliandos ilgio.17. Įrenginys pagal 14-16 punktus, besiskiriantis tuo, kad ritininių girliandų tvirtinimo galų taškai (8, 9, 10, 11) gali persikelti lygiagrečiai arba išilgai transportinės juostos ovalinio skersinio pjūvio pagrindinės ašies (A).18. Įrenginys pagal 14-17 punktus, besiskiriantis tuo, kad tarp ritininių girliandų galų (12, 13, 14, 15) ir jų tvirtinimo taškų (8, 9, 10, 11) įrengti tamprūs spyruokliuojantys elementai (16, 17, 18, 19) .19. Įrenginys pagal 14-18 punktus, besiskiriantis tuo, kad ritininių girliandų (12, 13, 14, 15) galų tvirtinimo taškai (8, 9, 10, 11) gali ju-dėti vertikalia kryptimi.
6. Įrenginys pagal 1-3 punktus, besiskiriantis tuo, kad nejudantys atraminiai ir nukreipiantys ritinėliai (48, 94, 114, 128) arba jų girliandos yra įrengtos nustatymo įtaise (43, 60, 91, 104, 105), išar-domai sujungtame su rėmu (39, 59, 87, 88, 89, 90, 111, 132) ir turinčiame galimybę suktis ratu aplink išilginę ašį.7. Įrenginys pagal 6 punktą, besiskiriantis tuo, kact nustatymo įtaisas (104) pagamintas kaip už-daras žiedas (107).8. Įrenginys pagal 6 punktą, besiskiriantis tuo, kad nustatymo įtaisas (86) pagamintas kaip žiedinė poveržlė (91).9. Įrenginys pagal 6 punktą, besiskiriantis tuo, kad nustatymo įtaisas (35,105) padarytas iš pjautuvo tipo elemento (43,120), kuris uždaromas kitų de-talių (125) pagalba.10. Įrenginys pagal 6-9 punktus, besiskiriantis tuo, kad nustatymo įtaisas (35, 86, 104, 105) tvirtinamas ant rėmo (39, 87, 88, 89, 90, 111, 132) už-spaudimo plokštėmis (96, 119, 131) ir atraminių ir nukreipiančiųjų ritinėlių (48, 94, 114, 128) regulia-vimui gali pasisukti apskritimo kryptimi.11. Įrenginys pagal 6-10 punktus, besiskiriantis tuo, kad nejudantys atraminiai ir nukreipiantys ritinėliai (94, 114, 128) išdėstyti vienas paskui kitą iš abiejų atitinkamo nustatymo įtaiso (86, 104, 105) pusių.12. Įrenginys pagal 6-11 punktus, besiskiriantis tuo, kad atraminių ritinėlių ir jų tvirtinimo elementų (95, 113, 129) galiniai ašių taškai užtvir-tinti taip, kad juos galima perkelti radialiai.13. Įrenginys pagal 6-12 punktus, besiskiriantis tuo, kad nejudantys atraminiai ritinėliai (94, 114, 128) ir jų tvirtinimo elementai (95, 113, 129) įstatyti i, radialiai išdėstytas išilgines išpjovas (93,130) ir sujungti su atitinkamu nustatymo įtaisu (86, 104, 105).14. Įrenginys pagal 1-10 punktus, besiskiriantis tuo, kad ritininių girliandų tvirtinimo galų taškai (8, 9, 10, 11) yra tiesiaeigiame atitinkamos transportinės juostos ovalinio skersinio pjūvio pa-grindinės ašies (A) tęsinyje.15. Įrenginys pagal 14 punktą, besiskiriantis tuo, kad atstumas tarp ritininės girliandos tvirtinimo galų taškų (8, 9, 10, 11) sudaro 60-80% girliandos ilgio.16. Įrenginys pagal 14 ir 15 punktus, besiskiriantis tuo, kad atstumas tarp ritininės girliandos tvirtinimo galų taškų (8, 9, 10, 11) sudaro 65-75% girliandos ilgio.17. Įrenginys pagal 14-16 punktus, besiskiriantis tuo, kad ritininių girliandų tvirtinimo galų taškai (8, 9, 10, 11) gali persikelti lygiagrečiai arba išilgai transportinės juostos ovalinio skersinio pjūvio pagrindinės ašies (A).18. Įrenginys pagal 14-17 punktus, besiskiriantis tuo, kad tarp ritininių girliandų galų (12, 13, 14, 15) ir jų tvirtinimo taškų (8, 9, 10, 11) įrengti tamprūs spyruokliuojantys elementai (16, 17, 18, 19) .19. Įrenginys pagal 14-18 punktus, besiskiriantis tuo, kad ritininių girliandų (12, 13, 14, 15) galų tvirtinimo taškai (8, 9, 10, 11) gali ju-dėti vertikalia kryptimi.
