[LT] Pateikiamas išsklaidantis įrenginys, skirtas sterilaus tirpalo išsklaidymui, susidedantis iš vožtuvo įtaiso, reguliuojančio sterilaus tirpalo iš konteinerio išsklaidymą. Minėtą vožtuvo įtaisą sudaro tirpalo išleidimo kiaurymė ir oro įleidimo kiaurymė, į kurią įstatoma filtruojanti membrana, skirta į konteinrį įsiurbiamo oro filtravimui. Išsklaidant tirpalą, spaudžiamos konteinerio sienelės ir, dėl padidėjusio slėgio konteinerio viduje, atsirado tirpalo išleidimo kiaurymė, tačiau šis slėgis neleidžia tirpalui patekti į oro kiaurymę. Nutraukus spaudimą, konteineryje susidarys dalinis vakumas (praretėjimas), uždarantis tirpalo išleidimo kiaurymę, ir oras į konteinerį bus įsiurbiamas per oro įleidimo kiaurymę, taigi per joje įmontuotą filtruojančią membraną.
[EN]
[0001] Pateiktas išradimas susijęs su vožtuvų įtaisais nau-dojamais išsklaidančiuose įrenginiuose, o konkrečiau su vožtuvo įtaisu naudojamu išsklaidančiame įrenginyje su reguliuojamu sterilaus tirpalo iš sterilaus konteinerio išsklaidymu, išsaugant, tuo pat metu, likusį konteineryje tirpalą steriliu.
[0002] Daug metų visų neaerozolinių išsklaidančių įrenginių, skirtų sterilių tirpalų išsklaidymui dideliais lašais, pavyzdžiui, kontaktinių lęšių padengimui fiziologiniu tirpalu, pagrindiniai trūkumai buvo susiję su tirpalo, esančio išsklaidančiame įrenginyje, sterilumo išsau-gojimu naudojimo metu. Didžioji dauguma dabartiniu metu gaminamų neaerozolinių išsklaidančių įrenginių veikia išorinio paties išsklaidančio įrenginio suspaudimo dė-ka, priverčiančio išsklaidančio įrenginio viduje esantį skystį judėti ir pasiskleisti reikalingame tūryje ir nustatyta kryptimi. Suprantama, kad išpurškus reika-lingą skysčio kiekį, išsklaidančio įrenginio viduje sumažėja slėgis ir susidaro dalinis vakuumas (oro pra-retėjimas). Tam, kad subalansuoti šį dalinį vakuumą
[0003] (praretėj imą) į įrenginio konteinerį per atitinkamą kiaurymę įpučiamas oras.
[0004] Įprastai naudojamų išsklaidančių įrenginių pagrindiniai trūkumai yra susiję su oro įpūtimu, sukeliančiu šias neigiamas pasekmes:
[0005] a) į išsklaidančio įrenginio vidų įsiurbiamas išpurkš-tas ir jau nesterilus tirpalas, ir b) kartu su oru į išsklaidančio įrenginio vidų gali patekti teršalų dalelės, mikrobai ir patogeniniai
[0006] Dalyje žinomų išsklaidančių įrenginių yra numatyta fil-trų, įtaisomų taip, kad oras, įsiurbiamas į išsklai-dančio įrenginio vidų vietoj išnaudoto išsklaidymo metu tirpalo/oro, būtų tinkamai filtruojamas, užtikrinant Įsiurbiamo oro sterilumą, panaudojimo galimybė. Tačiau šio tipo išsklaidančių įrenginių konstrukcija yra tokia, kad išpurškus tirpalą nedidelė jo dalis būtinai pateks į filtruojanti, įtaisą ir užpildys jo po-ras/ertmes tirpalu, ir todėl visas filtravimo įtaisas bus blokuojamas.
[0007] Akivaizdu, kad nutraukus išsklaidymą sukėlusį slėgį, oras patekęs į išsklaidantį įrenginį deblokuos kai kurias filtruojančio įtaiso poras/ertmes, tačiau didžioji jų dauguma išliks užblokuotos. Taip pat kiekvieno iš-sklaidančio įrenginio panaudojimo metu užblokuotomis išlieka tos pačios filtro zonos, o tai sukels geriausių oro srauto perėjimo per filtruojantį įtaisą maršrutų susidarymą ir, galiausiai, padidinto užterštumo zonų filtruojančioje medžiagoje susidarymą. Egzistuoja ti-kimybė, kad šie reiškiniai išsklaidančio įrenginio panaudojimo metu gali užteršti įrenginio viduje esantį sterilų tirpalą ir sukelti su tuo susijusias problemas.
[0008] Pateiktas išradimas leidžia sukurti išsklaidantį įren-ginį, kuriame pašalinamos aukščiau minėtų problemų at-siradimo priežastys.
[0009] Duotu išradimu numatoma sukurti įrenginį sterilaus tirpalo purškimui, naudojantį vožtuvo įtaisą, reguliuo-jantį sterilaus tirpalo išpurškimą iš sterilaus konteinerio, kurio šoninių sienelių suspaudimas sukelia jė-gas, reikalingas tirpalo išpurškimui, o pačiame vožtuvo įtaise yra tirpalo išleidimo kiaurymė ir oro įleidimo kiaurymė, kurioje įtaisoma mikroskopinė filtruojanti membrana, atskirianti teršalų daleles, mikrobus ir patogeninius mikroorganizmus iš per ją praeinančio oro. Suspaudus konteinerio sieneles, norint tirpalą išpurkš-ti, tirpalas išstumiamas per tirpalo išleidimo kiaurymę tačiau neleidžiama jam patekti į oro įleidimo kiaurymę ir ant čia įtaisytos membranos, o nustojus spausti konteinerio sieneles išsklaidančio įrenginio viduje susidarys dalinis vakuumas (praretėjimas) ir tirpalo iš-leidimo kiaurymė iš karto hermetiškai uždaroma, o oras bus įsiurbiamas per oro įleidimo kiaurymėje esančią filtruojančią membraną, praleidžiančią sterilų orą į išsklaidančio įrenginio vidų, iki nusistovi slėgių pusiausvyra, kuriai esant slėgiai vožtuvo įtaise bus tokie, kad užsidarytų ir būtų laikoma hermetiškai už-daryta tirpalo išleidimo kiaurymė.
[0010] Pateikto išsklaidančio įrenginio privalumu yra tai, kad filtruojanti membrana išlaikoma sausa, taigi, panaikinama membranos sudrėkinimo galimybė. Taip pat, panaikinama anksčiau minėta didžiausio pralaidumo oro srauto maršrutų susidarymo per filtruojančią membraną problema.
[0011] Geriausiame išradimo realizavimo variante numatomas ka-merų, kurios bus užpildytos steriliu oru ir hermetiškai izoliuotos nuo sterilaus tirpalo purškimo metu ir susisiekiančių su daliniu vakuumu, kai jis susidaro, suformavimas.
[0012] Duoto išradimo privalumai yra tiesiogiai susiję su tuo faktu, kad susidaręs dalinis vakuumas paveiks sterilų orą, esantį minėtose kamerose, o ne orą arba iš-purškiamą tirpalą greta išleidimo kiaurymės, uždaromos veikiant daliniam vakuumui. Taigi, panaikinama anksčiau minėta išpurkšto, t.y. nesterilaus tirpalo sugrąžinimo į išsklaidantį įrenginį galimybė.
[0013] Yra geriausia, kai tirpalo išleidimo kiaurymė padaroma tokio dydžio ir formos, kad sterilų tirpalą galima būtų išpurkšti lašų pavidalu. Iš kitos pusės, tirpalo iš-leidimo kiaurymė turi būti tokio dydžio ir formos, kad išsklaidantį įrenginį būtų galima panaudoti kaip didelio tūrio purkštuvą.
[0014] Geriausioje pateikto išradimo realizacijoje oro iš-leidimo kiaurymė gali būti padaryta kaip viena arba serija kiaurymių su tokio dydžio grioveliu, kad kiek-vienam perpilamam šiuo grioveliu tirpalui susidarytų tiltelio ryšys, leidžiantis susiformuoti oro srauto maršrutui į kiaurymę arba į seriją kiaurymių.
[0015] Geriausia, kad esant atitinkamam oro slėgių skirtumui tirpalo išleidimo kiaurymė ir oro įleidimo kiaurymė ga-lėtų būti užsandarinamos ir hermetizuojamos vienu ir tuo pačiu elementu, perstumiamu minėto slėgių skirtumo, reikalingam hermetiškumui gauti. Taip pat, yra geriausia, kad tirpalo išleidimo kiaurymę ir oro įleidimo kiaurymę hermetizuojantis elementas būtų pagamintas iš kaučiuko, o dar geriau jeigu jis pagamintas iš silikoninio kaučiuko.
[0016] Geriausioje pateikto išradimo realizacijoje tirpalo iš-leidimo ir oro įleidimo kiaurymių hermetizavimo elementas buvo pagamintas iš KRATON medžiagos (KRATON - kaučiukas pagamintas iš stireno - butadienstireno) . Kaip alternatyvią medžiagą galima naudoti medžiagą SANTOPRINE, kuri yra EPDM (terpolimerinis elastomeras, gaunamas iš etileno kopolimero, propilendieno monomero) ir kurią Didžiojoje Britanijoje gamina ir pardavinėja firma "Advanced Elastomer Systems Limited".
[0017] Duotame išradime pateikiamas sterilaus tirpalo išsklai-dantis įrenginys sudarytas iš konteinerio, skirto steriliam tirpalui laikyti, ir vožtuvo įtaiso, įmontuojamo į konteinerio korpusą ir skirto išpurškiamo iš konteinerio tirpalo srauto reguliavimui ir oro į kon-teinerį padavimui, kurį sudaro tirpalo išleidimo kiau-rymė, izoliuota nuo tirpalo išleidimo kiaurymės, oro įleidimo kiaurymė, mikroskopinis filtruojantis įtaisas, įmontuotas oro įleidimo kiaurymėje, ir hermetizuojantis įtaisas, hermetiškai uždarantis tirpalo išleidimo kiau-rymę ir oro įleidimo kiaurymę, taip, kad selektyviai uždaroma atitinkama tirpalo išleidimo kiaurymė arba oro įleidimo kiaurymė, ir tokiu būdu tirpalui neleidžiama patekti į oro įleidimo kiaurymę arba filtruojantį įtai-są.
[0018] Geriausia, kad hermetizuojančio įtaiso hermetizuojantis elementas būtų perstumiamas iš vienos padėties į kitą, kuriose hermetizuojamos tirpalo išleidimo arba oro įleidimo kiaurymės atitinkamai, veikiant slėgių skirtumui, kuris susidaro tarp atmosferos ir konteinerio korpuso viduje esančio oro.
[0019] Toliau, kaip pavyzdžiai, bus aprašyti detaliau trys ge-riausi išsklaidančių įrenginių, pagamintų pagal pa-teiktą išradimą, realizavimo variantai, o aprašymas bus aiškinamas remiantis brėžiniais, kuriuose;
[0020] Fig. 1 - parodytas pagaminto pagal pateiktą išradimą
[0021] Fig. 2 - pavaizduotas išsklaidantis įrenginio, parodyto Fig. 1, pirmojo tipo (varianto) vožtuvo įtaiso detalių pjūvis. Fig. 3 - parodytas antrojo tipo išsklaidančio įrengi-nio, pagaminto pagal pateiktą išradimą, pjūvis. Fig. 4 - pavaizduotas išsklaidančio įrenginio, parodyto Fig. 3, antrojo tipo vožtuvo įtaiso detalių pj ūvis. Fig. 5 - parodytas trečiojo tipo išsklaidančio įren-ginio realizacijos, pagamintos pagal pateiktą išradimą, pjūvis. Fig. 6 - pavaizduotas konteineris, kuriame įtaisomas
[0022] vienas iš parodytų Fig. 1-5 vožtuvo įtaisų.

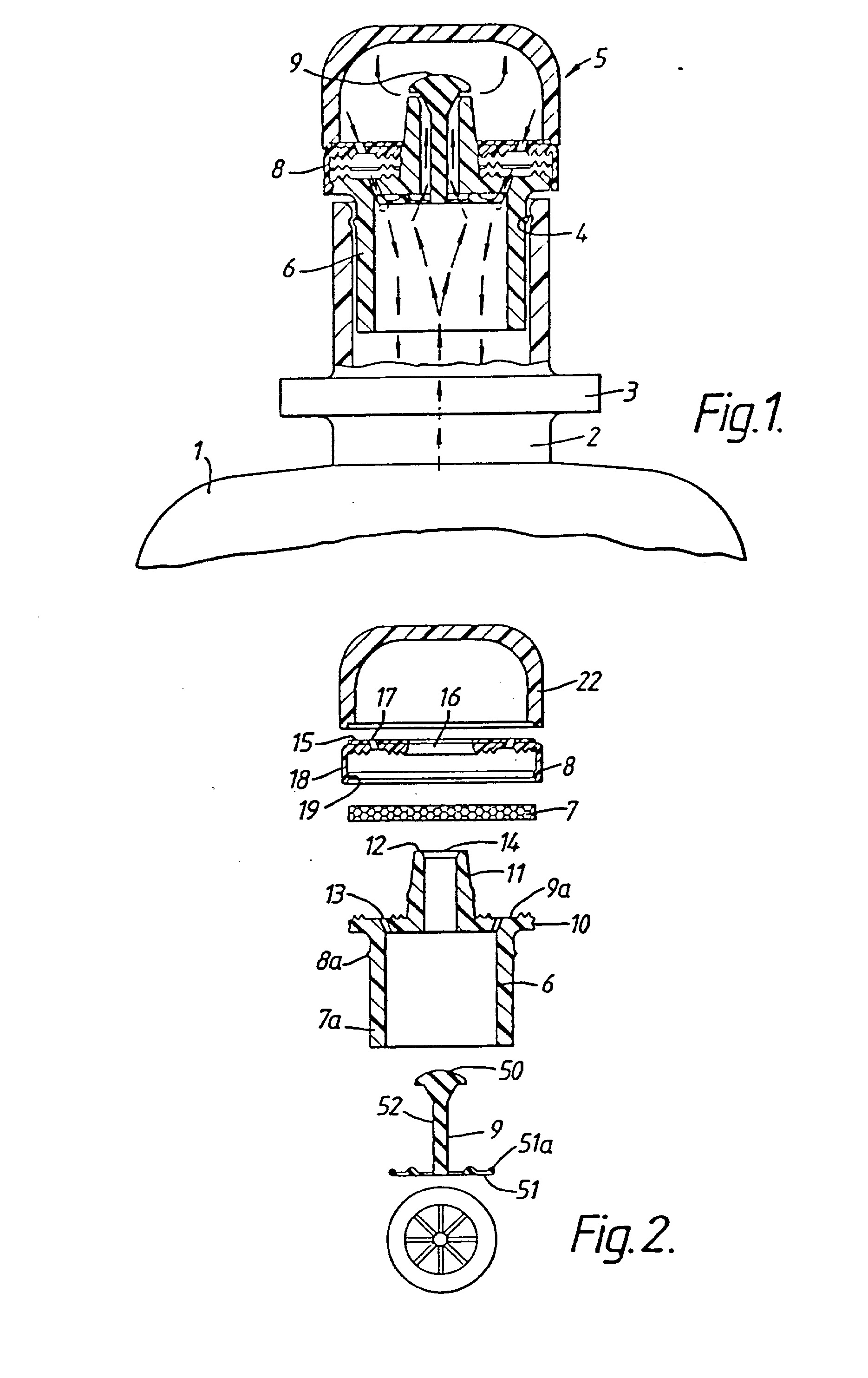

[0023] Panagrinėsime Fig. 1 ir Fig. 2, kuriuose parodyta sterilaus tirpalo išsklaidantis įrenginys su įmontuotu ir naudojamu pirmojo tipo vožtuvo įtaisu, realizuotu pagal pateiktą išradimą.
[0024] Išsklaidantis įrenginys susideda iš plastmasinio tirpalo laikymo indo 1, kurį sudaro kaklelis 2 su atviru galu ir išsikišusiu į išorę ranteliu 3, bei grioveliu 4, padarytu vidiniame kaklelio paviršiuje netoli kaklelio 2 atvirojo galo, ir vožtuvo įtaiso 5.
[0025] Vožtuvo įtaisas 5 įstatomas atvirajame kaklelio 2 gale ir yra sudarytas iš šių detalių:
[0026] Korpusas 6 - tuščiavidurė detalė ir yra sudarytas iš pagrindo 7a, kuriame yra fiksatorius 8a, kuris, įsta-čius korpusą į išsklaidančio įtaiso indo 1 kakliuką 2, fiksuoja vožtuvo įtaisą 5 darbinėje padėtyje; iš į išorę išsikišusios atbrailos 9a, turinčios fiksato-rių 10, iš išsikišusio į viršų tirpalo išleidimo elemento 11, kuriame yra lizdas 12 ir kiaurymė 14, o toliau nuo išleidimo elemento 11 kiaurymės 14, korpuso pagrinde 7a, yra padaryta kiaurymė 13. Filtruojanti membrana 1, kurios porų dydis yra apytikriai 0,2 mikro-metro, d, darbinę padėti,, prie išsikišusio išleidimo elemento 11, yra įstatoma taip, kad ji liestų viršutini, korpuso paviršių ir uždarytų kiaurymę 13. Filtruo-jančios membranos 7 porų dydis yra toks, kad būtų nufiltruojami ore, einančiame per membraną, esančios teršalų dalelės, mikrobai ir patogeniniai organizmai. Membrana įstatoma į ertmę, susidarančią tarp hermeti-zuojančio dangtelio ir vožtuvo įtaiso korpuso 6, taip, kad oras, įsiurbiamas per hermetizuojančio dangtelio 8 kiaurymes 17 ir korpuso 6 kiaurymes būtų nufilt-ruojamas .
[0027] Hermetizuojančiame dangtelyje 8 yra suformuota kiaury-mė 16, į kurią įstatomas vožtuvo įtaiso korpuso 6 tirpalo išleidimo elementas 11, oro įleidimo kiaurymės 17, per kurias į išsklaidančio įrenginio vidų įsiurbiamas oras, ir atbraila, užsikabinanti už korpuso 6 fiksavimo griovelio 10.
[0028] - disko formos pagrindas 51, turintis periferinį už-sandarinimo žiedą 51a, ir - strypo formos kojelė, sujungianti disko formos pag-rindą 51 su vožtuvo galvute 50.
[0029] Vožtuvas 9 įstatomas į korpusą 6 taip, kad strypo formos kojelė 52 ir dalis galvutės 50, esančios išorinėje išsklaidančio įrenginio pusėje, būtų išsikišusio į vir-šų išleidimo elemento 11 viduje, o disko formos pagrindas korpuso 6 viduje.
[0030] Taip pat reikia įvertinti tai, kad galvutė 50 ir disko formos pagrindas 51 padaryti tokio dydžio, kad jie tampriai įeitų į išsikišusio į viršų išleidimo elemento 11, per kurį paduodamas tirpalas, kanalą.
[0031] Praktiniame įrenginio panaudojime galvutė 50 atsi-remdama į lizdą 12 lengvai ir paprastai uždaro minėtą kanalą, neleisdama skysčiui judėti šiuo kanalu, kai slėgis išorėje yra didesnis už slėgį išsklaidančio įrenginio viduje, o disko formos pagrindas 51 lengvai ir paprastai užsandarina korpuse 6 esančias kiaurymes 13, kai slėgis išsklaidančio įrenginio viduje yra didesnis už atmosferinį slėgį išorėje.
[0032] Vožtuvo įtaisas 5 taip pat yra uždengiamas apsauginiu dangteliu 22, apsaugančiu nuo dulkių.
[0033] Panaudojant išsklaidantį įrenginį, paprasčiausiai, su-spaudžiamos indo 1, kuriame laikomas tirpalas, sienelės ir taip padidinamas slėgis išsklaidančio įrenginio viduje. Padidėjęs slėgis, priverčia pasislinkti vožtuvą 9 ir disko formos pagrindo 51 užsandarinimo žiedas 51a hermetiškai uždaro korpuse 6 esančias kiaurymes 13, o taip pat vožtuvo 9 galvutė 50 pasislinkdama išleidimo elemento 11 lizde 12 atidaro kanalą, esantį išleidimo elemente 11, ir leidžia steriliam tirpalui netrukdomai per išleidimo elemento 11 kanalą ištekėti į išorę. Jeigu purkštuvo įrenginys yra tinkamai pakreiptas, tai išeinantis per išleidimo elemento kanalą skystis bus sterilus iš indo 1 paduodamas tirpalas.
[0034] Taip pat, reikia įvertinti tai, kad tirpalo išleidimo elementas 11 ir vožtuvo 9 galvutė 50 padaryti tokios formos, kad sterilus skystis būtų išsklaidomas dideliais lašais.
[0035] Išsklaidžius reikalingą tirpalo kiekį, nustojama spausti išsklaidančio įrenginio indo 1 sieneles, t.y, slėgis sumažėja. Tai sukelia išsklaidančio įrenginio tirpalo laikymo inde 1 dalinio vakuumo (praretėjimo) susida-rymą, kuris įtraukia vožtuvo 9 galvutę 50 į išleidimo elemente 11 esantį lizdą 12, hermetiškai uždarančią iš-leidimo kanalą, o vožtuvo 9 disko formos pagrindo 51 užsandarinimo žiedu 51a hermetiškai uždarytos kiaury-mės 13 atidaromos.
[0036] Taip pat, dėl susidariusio dalinio vakuumo į išsklai-dantį įrenginį iš aplinkos bus siurbiamas per esančias hermetizuojančiame dangtelyje kiaurymes 17 ir korpuse 6 esančias kiaurymes 13 oras. Tokiu būdu įsiurbiamas oras turės pereiti per filtruojančią membraną 7, kuri at-skiria nepageidaujamas teršalų daleles, mikrobus, patogeninius mikroorganizmus ir kt., ir bus sterilizuojamas jam pareinant per hermetizuojančiame dangtelyje 8 esan-čias kiaurymes 17 į tirpalo laikymo indą 1. Nusisto-vėjus slėgių pusiausvyrai, oras į išsklaidymo įrenginį daugiau nebus įsiurbiamas ir, tada, vožtuvo 9 galvu-tė 50 bus laikoma įtraukta išleidimo elemento 11 lizde 12, hermetiškai uždariusi išleidimo elemento 11 kiaurymę.

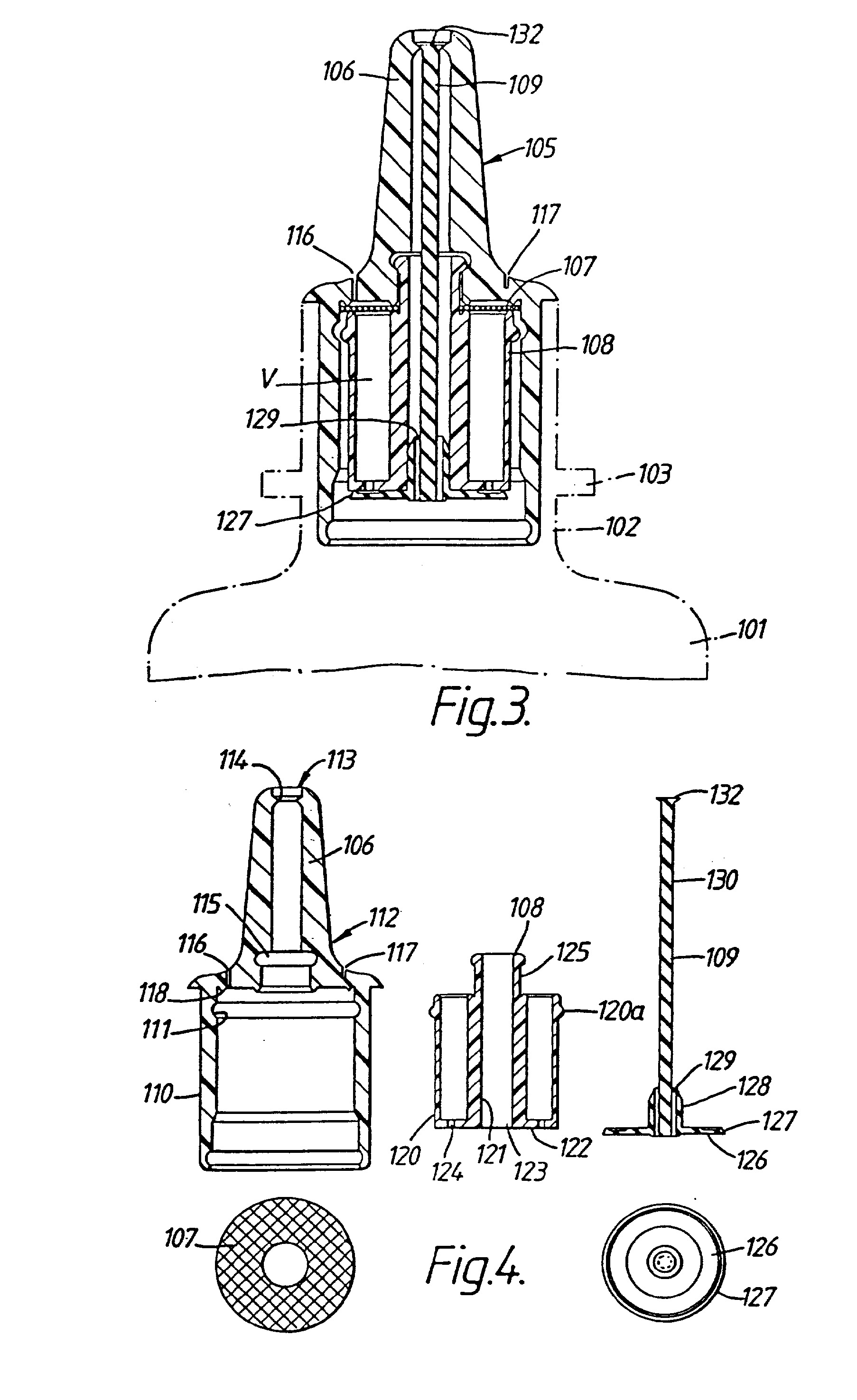

[0037] Dabar panagrinėsime Fig. 3 ir Fig. 4, kur parodytas antrasis vožtuvas įtaiso, skirto panaudojimui išsklai-dančiame įrenginyje ir realizuoto pagal pateiktą išra-dimą, variantas.
[0038] Šis išsklaidantis įrenginys susideda iš tirpalo laikymo indo 101, sudaryto iš kakliuko 102 su atviru galu ir apskritimu einančios ir išsikišusios į išorę atbrailos, ir vožtuvo įtaiso. Vožtuvo įtaisas tampriai įstatomas į atvirą laikymo indo 101 kakliuko 102 galą.
[0039] Korpusas 106 pagamintas kaip neišardoma detalė, kurią sudaro vamzdelio formos pagrindas 110 su vidiniu pe-riferiniu grioveliu 111, esančiu prie vieno vamzdelio galo; dangtelis 112, esantis tame pagrindo 110 gale, kuriame yra periferinis griovelis 111, ir išsikišantis virš pagrindo 110 taip, kad būtų galima nustatyti atbrailos ir išsikišimo kontūrus; antgalis 113, suformuotas dangtelyje 112 ir, per kuri, praeina kanalas, kuriuo išsklaidomas sterilaus skystis paduodamas į iš-metimo dali,, kurioje suformuotas lizdas 114, ir kitame kanalo gale esantis blokuojantis elementas 115, serija dangtelyje 112 suformuotų kiaurymių 116, patrauktų nuo antgalyje 113 esančio kanalo ir per kurias atmosferos oras susisiekia su išsklaidančio įrenginio viduje esančiu oru, o dangtelio 112 išorinėje pusėje suformuotas griovelis 117, tarpusavyje sujungiantis visas kiaurymes 116, ir apskritimo formos atrama 118 suformuota apatinėje dangtelio 112 dalyje.
[0040] Griovelis 117 suformuotas tokio dydžio, kad galėtų ge-rai veikti kiaurymės 116 jas užliejus skysčio lašu. Tai pasiekiama padarius grioveli, tokio dydžio, kad pats skystis susilietų viršutinėje dalyje ir nepatektų griovelio vidų, ir taip sudarytų oro srauto judėjimo i, kiaurymes 116 maršrutą.
[0041] Filtruojančios membranos 107 poros yra tokio dydžio, kad negalėtų praeiti teršalų dalelės, mikrobai, patogeniniai mikroorganizmai ir kt.
[0042] Kamštis 108 pagamintas kaip neišardoma detalė, kurią sudaro: - išorinis vamzdelis 120, kurio viename gale yra iš-orinė apskritimo formos atbraila 120a; - vidinis vamzdelis 121, kuris yra suformuotas taip, kad jo išilginė ašis sutaptų su išorinio vamzdelio 12 0 ašimi; - apatinė plokštelė 122, esanti išorinio vamzdelio 120 gale ir yra patraukta nuo atramos 120a, taip pat centrinė kiaurymė 123, susijungianti su vidinio vamzdelio 121 vidumi ir serija, apskritimu išdėstytų ir vienodai viena nuo kitos nutolusių, kiaurymių 124, susisiekiančių su erdve, susidarusia tarp vidinio 121 ir išorinio 120 vamzdelių; - eilės pertvarų, padalinančių erdvę tarp vidinio vamzdelio 121 ir išorinio vamzdelio 120 i, keletą atskirų ertmių, turinčių atitinkamas kiaurymes 124, ir - pozicionavimo, išsikišimas 125, susijungiantis su korpuso 106 pozicionavimo įduba 115, užtikrindamas teisingą kamščio 108 padėti, korpuse 106.
[0043] Vožtuvas 109 yra pagamintas iš silikoninio kaučiuko (KRATON arba SANTOPRINE) ir ji, sudaro: - disko formos pagrindas 126 su užsandarinimo žiedu 127 šio disko pakraštyje; - bazinės atraminės dalies 128 su keliais kanalais 129 pakraštyje; - vožtuvo kojelės 130, prasidedančios bazinėje atra-minėje dalyje 128, ir - vožtuvo galvutės 131, suformuotos priešingame kojelės 130 gale bazinės atraminės dalies 128 atžvilgiu.
[0044] Kamštis 108 įstatomas i, korpuso 106 pagrindą taip, kad kamščio pozicionavimo išsikišimas 125 susijungtų su korpuso 106 pozicionavimo įduba 115 ir, kad kamščio 108 atbraila 120a įeitų į korpuso 106 griovelį 111. Tai užtikrina teisingą korpuso 106 ir kamščio 108 po-zicionavimą, leidžiantį vėliau teisingai sucentruoti einantį per antgalį 113 kanalą, kurio paduodamas sterilus tirpalas išsklaidymui.
[0045] Filtruojanti membrana 107 įstatoma pagal kamščio 108 pozicionavimo išsikišimą 125, t.y. membrana įstatoma į vietą, kuri susidaro tarp korpuso 106 dangtelio 112 ir kamščio 108.
[0046] Vožtuvas 109 įtaisomas antgalio 113 kanale ir vidinio vamzdelio 121 viduje taip, kad: - disko formos pagrindas 126 kartu su užsandarinimo žeidu 127 liestų apatinę kamščio 108 plokštelę 122, kurioje yra apskritimu išdėstytos kiaurymės 124, ir, būdami didesnio skersmens, jas uždengtų; - bazinė atraminė dalis 128 būtų kamščio 108 vidinio vamzdelio 121 viduje ir hermetiškai uždarytų vidinį vamzdelį 121, kad sterilus tirpalas galėtų patekti į ertmę vidinio vamzdelio 121 viduje per kanalus 129, suformuotus tik bazinėje atraminėje 128 vožtuvo 109 dalyje; - vožtuvo galvutė 131 butų kamščio 108 išorėje prieš lizdą 114, esantį antgalio 113 kanale.
[0047] Taip pat vožtuvo 109 kojelė 130 yra vidinio vamde-lio 121 viduje ir antalio 113 kanale. Ši vožtuvo 109 dalis yra ištempta tam, kad, esant normalioms aplinkos sąlygoms, užtikrintų lizdo 114, esančio antgalio 113 kanale, hermetišką uždarymą.
[0048] Aukščiau aprašytas blokas yra vožtuvo įtaisas 104, kuris yra įmontuojamas į tirpalo laikymo indo 101 kak-liuką 102.
[0049] Panaudojant išsklaidanti, įrenginį, suspaudžiamos tirpalo laikymo indo 101 sienelės ir taip padidinimas slėgis įrenginio viduje. Kadangi slėgis įrenginio viduje didesnis už atmosferinį, tai disko formos pagrindo 126 užsandarinimo žiedas 127 prispaudžiamas prie kamščio 108 apatinės plokštelės 122 ir hermetiškai už-daro esančias apatinėje plokštelėje 122 kiaurymes 124, nutraukdamas sterilaus tirpalo patekimą į ertmę V, su-sidariusią tarp išorinio 120 ir vidinio vamzdelių 121, ir, pastumiant vožtuvą 131, esantį lizde 114, ati-daromas hermetiškai uždarytas kanalas antgalyje 113. Jeigu išsklaidantis įrenginys pakreiptas teisingai, tai sterilus tirpalas lengvai pereis per kanalus 129, esančius vožtuvo 109 bazinėje atraminėje dalyje 128, į vidinį vamzdelį 121, o taip pat į antgalyje 113 esantį kanalą ir apgaubdamas vožtuvo 109 galvutę 131 bus iš-sklaidomas dideliais lašais.
[0050] Išsklaidžius reikalingą sterilaus tirpalo kiekį, nu-traukiamas išsklaidančio įrenginio sienelių spaudimas. Spaudimo nutraukimas sukelia dalinio vakuumo (prare-tėjimo) susidarymą išsklaidančio įrenginio viduje.
[0051] Dėl susidariusio dalinio vakuumo (praretėjimo) išsklai-dančio įrenginio viduje disko formos pagrindo 126 už-sandarinimo žiedas 127 patraukiamas nuo apatinės plokš-telės 122, ir sterilus oras, esantis tarp filtruo-jančios membranos 107 ir disko formos pagrindo 126 (ertmė V Fig. 3) , bus įleidžiamas i, tirpalo laikymo indą 101. Tuo pat metu vožtuvo 109 galvutė 131 bus įstumiama i, antgalio 113 kanalo lizdą 114, vėl herme-tiškai uždarydama kanalą.
[0052] Papildomai i, tirpalo laikymo indą 101 patenkantis iš ertmės V (Fig. 3) sterilus oras neleidžia įsiurbti į išsklaidančio į enginio vidų nesterilaus - išsklaidyto tirpalo, esančio arti vožtuvo 109 galvutės 131.
[0053] Taip pat reikia žinoti, kad oras, susidarius daliniam vakuumui, įsiurbiamas per kiaurymę 116, filtruojančią membraną 107 ir kiaurymes 124, esančias kamščio 108 apatinėje plokštelėje 122. Oras yra siurbiamas, kol nusistovi slėgių pusiausvyra. Esant šiai pusiausvyrai, vožtuvo 109 galvutė 131 išlieka įstumta į lizdą 114 ir yra hermetiškai uždariusi antgalyje 113 esantį kanalą.
[0054] Taip pat, reikia žinoti, kad aukščiau aprašytieji du išradimo realizavimo variantai yra susiję su sterilaus tirpalo išsklaidymu lašais. Tačiau tai negalima laikyti pateikto išradimo apribojimu, kuris, kaip buvo pareikš-ta ankščiau, yra susijęs su didelio tūrio išsklaidančiu įrenginiu.

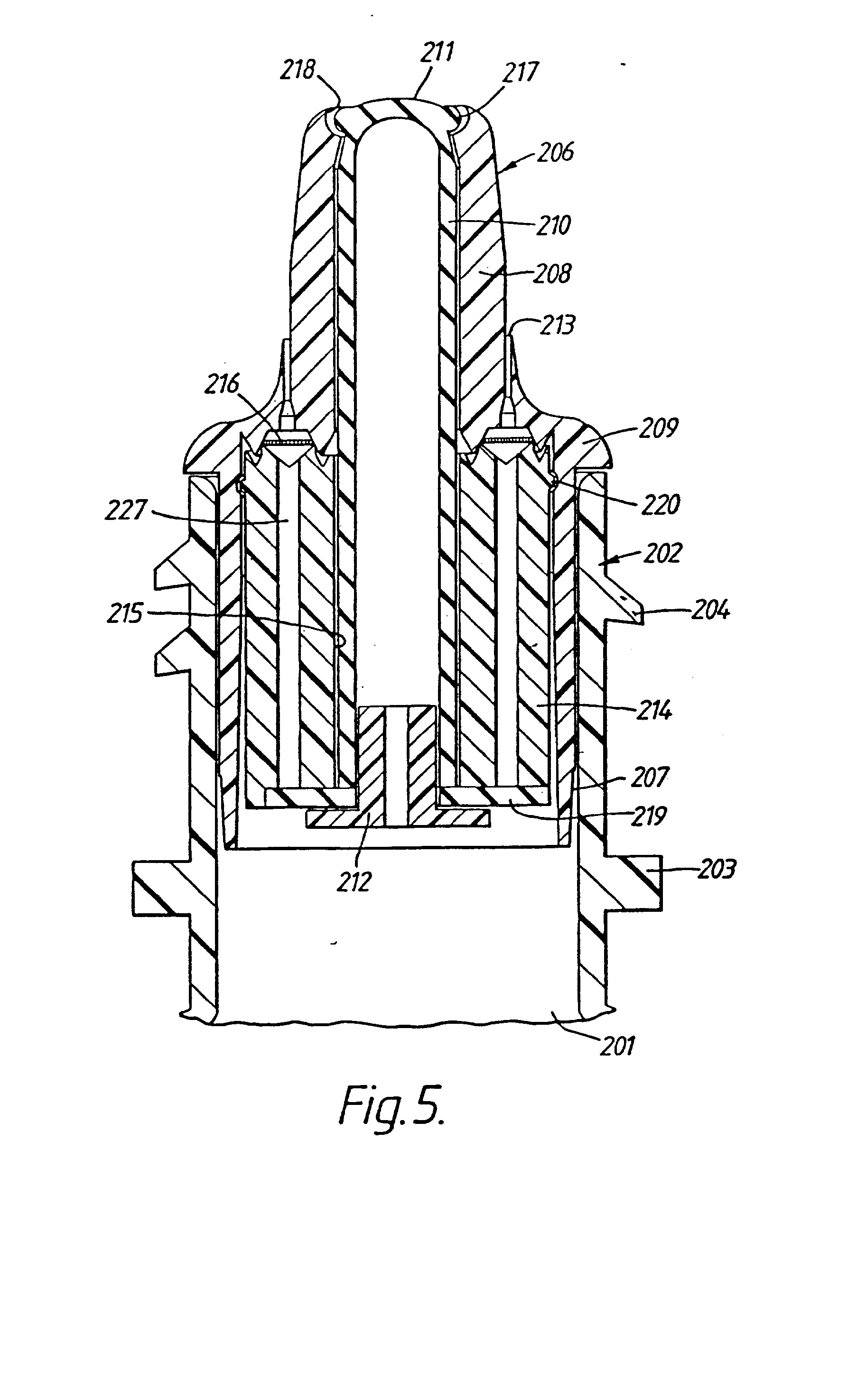

[0055] Dabar panagrinėsime Fig. 5, kuriame pateiktas trečiasis išsklaidančio įrenginio, realizuoto pagal pateiktą iš-radimą, variantas. Šiame variante pateikiamas didelio tūrio išsklaidantis įrenginys.
[0056] Išsklaidantis įrenginys, pagal pateiktą išradimą, susideda iš tirpalo laikymo indo 201, sudaryto iš kakliuko 202 su atramine atbraila 203 ir su spirale suformuota atrama, ant kurios uždedamas dulkes sulaikantis dangtelis ( neparodytas), tampriai prisispaudžiantis prie atraminės atbrailos 203.
[0057] Į tirpalo laikymo indo kakliuką įstatomas vožtuvo įtai-sas 205, kurį sudaro:
[0058] - išorinis korpusas 206, pagamintas iš tvirtos plast-masinės medžiagos ir sudarytas iš pagrindo 207, tirpalo išleidimo elemento sekcijos 208 ir išorėje esan-čios atbrailos 209; - kaučiukinis vožtuvas 210, turintis išleidimo elemen-tą 211, skirtą sterilaus tirpalo išsklaidymui iš tirpalo laikymo indo 201; - srauto apribojimo elementai 212; - oro įleidimo kiaurymės 213, padarytos išoriniame korpuse 206; - vidinis korpusas 214 su pastovaus diametro kiauryme visu jo ilgiu, kurioje gali judėti kaučiukinis vož-tuvas 210, ir kurią supa serija kamerų 227, susi-jungiančių vienu galu su oro įleidimo kiaurymėmis, o kitu su tirpalo laikymo indu 201, ir - filtruojanti membrana 216, kuri įtaisoma susidariu-sioje ertmėje tarp oro įleidimo kiaurymių ir vidinio korpuso 214.
[0059] Vožtuvas 210 pagamintas iš SANTOPRINE arba KRATON, arba kito panašaus silikoninio kaučiuko. Vožtuvą 210 sudaro: - antgalio sekcija su kiauryme, leidžiančia išsklaidyti sterilų tirpalą iš tirpalo laikymo indo, ir su pa-kraštyje suformuota atbraila 217, įstatoma i, grioveli, 218, suformuotą išorinio korpuso 206 išleidimo sekcijos kiaurymėje 208, - tuščiavidurė centrinė sekcija 218, turinti antgalio sekciją, suformuotą viename tuščiavidurės centrinės sekcijos gale, ir - diskas 219, kuris yra suformuotas priešingoje antgalio sekcijos pusėje, taip pat šiame diske yra cent-rinė kiaurymė, kuri susisiekia su tuščiavidurės cent-rinės sekcijos 218 vidine ertme.
[0060] Pagamintas kaučiukinis vožtuvas 210 įmontuojamas į vi-dini, korpusą taip, kad jis būtų vidinio korpuso 214 kiaurymėje 215, o srautą ribojantis elementas įstatomas i, centrinę disko 219 kiaurymę ir, taip pat, bus vidinio korpuso 214 kiaurymėje 215. Surinkta ši vožtuvo įtaiso dalis įstatoma į išorinį korpusą 202 taip, kad vidinis korpusas būtų išorinio korpuso 206 viduje, pakraštyje esanti atbraila 217 įeitų į griovelį 218 ir vidiniame korpuse 214 suformuota atbraila 220 įeitų į griovelį, suformuotą išorinio korpuso 206 pagrindinėje sekcijoje.
[0061] Naudojantis išsklaidančiu įrenginiu, suspaudžiamas sterilaus tirpalo laikymo indas 201 ir slėgimas įrenginio viduje padidėja. Jeigu išsklaidantis įtaisas pakreiptas teisingai, tai slėgio padidėjimas sterilaus tirpalo laikymo inde 201 priverčia sterilų tirpalą ištekėti per kaučiukinio vožtuvo 210 tirpalo išleidimo elementą 211. Diskas 219 tuo pačiu metu bus hermetiškai prispaustas prie vidinio korpuso 214 ir sterilus tirpalas negalės patekti į kameras ir ant filtruojančios membranos 216. Taigi, sterilaus tirpalo išsklaidymo metu filtruojanti membrana išliks sausa ir taip bus užtikrintas membranos efektyvumas.
[0062] Nutraukus tirpalo laikymo indo 201 spaudimą, jame susidarys dalinis vakuumas, sukeliantis išleidimo elemento 211 uždarymą ir neleidžiantis nesteriliam orui patekti i, išsklaidančio įrenginio vidų. Diskas 219 bus atstumtas nuo vidinio korpuso 214, ir kameros 227 at-sidarys. Tam, kad susidarytų slėgių pusiausvyra, per oro įleidimo kiaurymes 213 įsiurbiamas oras. Šis oras sterilizuojamas, nukreipiant jį per filtruojančią memb-raną 216.

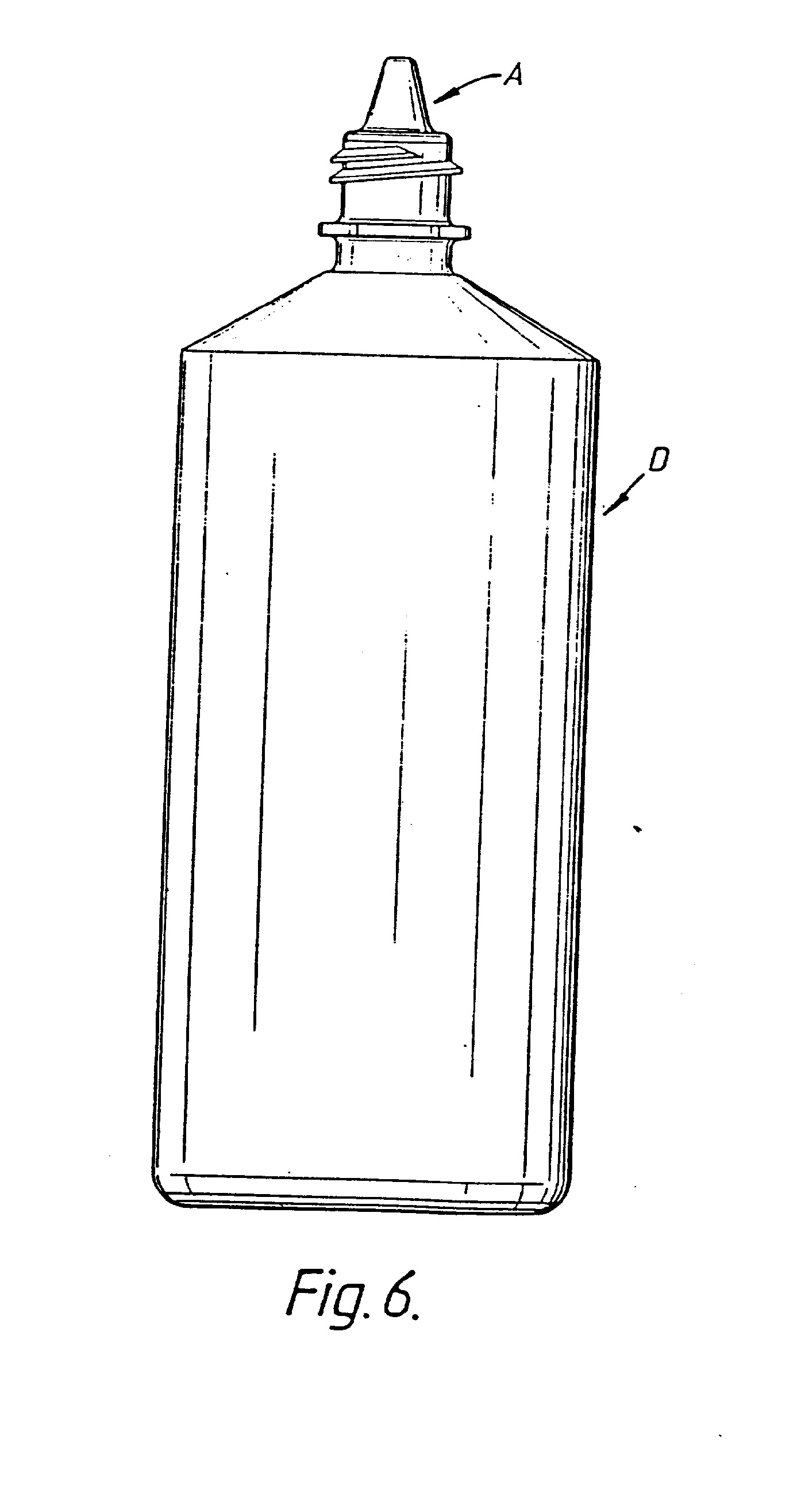

[0063] Fig. 6 parodytas išsklaidantis įrenginys D su įmontuotu vožtuvo įtaisu A, kuris buvo aprašytas aukščiau, nagri-nėjant geriausius išradimo realizavimo variantus. Vož-tuvo įtaisas yra įmontuotas išsklaidančio įrenginio kakliuke.
1. Išsklaidantis įrenginys, skirtas sterilaus skysčio išsklaidymui ir susidedantis iš vožtuvo įtaiso, regu-liuojančio sterilaus tirpalo išsklaidymą iš sterilaus konteinerio, kai pakankamai stipriai suspaudžiamos konteinerio sienelės, ir sudaryto iš tirpalo išleidimo elemento ir oro įleidimo kiaurymės, turinčios mikros-kopinę filtruojančią membraną, atskiriančią teršalų daleles, mikrobus ir/arba patogeninius mikroorganizmus iš per membraną einančio oro, besiskiriantis tuo, kad vožtuvo įtaisas aprūpintas hermetizuojančiu elementu, kuris, suspaudžiant konteinerio sieneles, hermetiškai uždaro oro įleidimo kiaurymę, o nustojus spausti konteinerio sieneles, hermetizuojantis elementas hermetiškai uždaro tirpalo išleidimo elementą, ir oras įsiurbiamas per oro įleidimo kiaurymę ir per su ja susijusią filtruojančią membraną tam, kad būtų iš-saugota sterili aplinka išsklaidančio įrenginio viduje, iki bus pasiekta slėgimų pusiausvyra, kuriai esant vož-tuvo įtaise atitinkami slėgimai bus tokie, kad susidarys oro srautai, laikantys tirpalo išleidimo elementą hermetiškai uždarytą.
2. Išsklaidantis įrenginys pagal 1 punktą, besiskiriantis tuo, kad vožtuvo įtaise yra kameros, užpildytos steriliu oru, ir, kurios yra her-metiškai izoliuotos nuo sterilaus tirpalo jo išsklai-dymo metu, ir kurios iš karto susisiekia su erdve, kurioje susidaro dalinis vakuumas, jam susidarius.
3. Išsklaidantis įrenginys pagal 1 ir 2 punktus, besiskiriantis tuo, kad tirpalo išleidimo elementas yra suformuotas tokio dydžio ir formos, kad tirpalas išsklaidomas lašais.
4. Išsklaidantis įrenginys pagal 1 arba 2 punktą, besiskiriantis tuo, kad tirpalo išleidimo elementas yra suformuotas tokio dydžio ir formos, kad įrenginys gali būti panaudotas kaip iš didelio tūrio išsklaidantis įrenginys.
5. Išsklaidantis įrenginys pagal 1-4 punktus, besiskiriantis tuo, kad oro išleidimo kiau-rymė yra atskira arba serija kiaurymių, kuriose kiek-vienoje yra griovelis ir bet koks per griovelį per-pilamo tirpalo kiekis susijungtų per griovelius, ne-trukdydamas susidaryti oro srauto maršrutui į vieną kiaurymę arba seriją kiaurymių.
6. Išsklaidantis įrenginys pagal 1-5 punktus, besiskiriantis tuo, kad tirpalo išleidimo elementas ir oro įleidimo kiaurymė, esant atitinkamam slėgių skirtumui, hermetizuojamas vienu ir tuo pačiu elementu, perstumiamu dėl susidariusio slėgimų skirtumo tam, kad jas uždarytų ir hermetizuotų.
7. Išsklaidantis įrenginys pagal 6 punktą, besiskiriantis tuo, kad tirpalo išleidimo elementą ir oro įleidimo kiaurymę uždarantis ir hermetizuojantis elementas yra pagamintas iš kaučiuko.
8. Išsklaidantis įrenginys pagal 7 punktą, besiskiriantis tuo, kad tirpalo išleidimo ele-mentą ir oro įleidimo kiaurymę uždarantis ir hermetizuojantis elementas yra pagamintas iš silikoninio kaučiuko, kaučiuko, pagaminto iš stireno-butadienstireno arba iš EPDM (kaučiuko, pagaminto iš etileno kopolimero, propilendieno monomero).
9. Išsklaidantis įrenginys steriliam tirpalui išsklai-dyti, susidedantis iš sterilaus tirpalo saugojimo konteinerio ir vožtuvo įtaiso, įmontuojamo į konteinerį ir skirto tirpalo iš sterilaus konteinerio išsklaidymo reguliavimui ir oro į konteineri padavimui, ir sudaryto iš tirpalo išleidimo kiaurymės, iš izoliuotos nuo tirpalo išleidimo kiaurymės, oro įleidimo kiaurymės, iš mikroskopinės filtruojančios membranos, įtaisomos oro įleidimo kiaurymėje, besiskiriantis tuo, kad turi tirpalo išleidimo kiaurymių ir oro įleidimo kiaurymių hermetiško uždarymo elementą, skirtą selek-tyviam tirpalo išleidimo kiaurymės ir oro įleidimo kiaurymės uždarymui, neleidžiantį išsklaidytam tirpalui patekti į oro įleidimo ir tirpalo išleidimo kiaurymes.
10. Išsklaidantis įrenginys pagal 9 punktą, besiskiriantis tuo, kad hermetizuojantis įtaisas sudarytas iš hermetizuojančio elemento, priverčiamo ju-dėti tarp pirmosios ir antrosios padėties, kuriose, dėl susidariusio slėgimų skirtumo tarp atmosferos ir oro konteinerio viduje, hermetizuota, atitinkamai arba tirpalo išleidimo kiaurymė, arba oro įleidimo kiaurymė.
