[LT] Išradimas priskiriamas įtaisui, kuris, atliekant velenėlių keitimą, viršutinio darbinio velenėlio pagalvėles atremia į apatinį darbinį velenėlį tokiu būdu, kad velenėliai laisvai patalpinami vienas virš kito ir jų paviršiai nesusiliečia. Pagal šį išradimą vieno iš velenėlių pagalvėlės aprūpintos atraminiais posūkių svertais, kurie išeities padėtyje apkabina priešingų pagalvėlių šoninius paviršiusir perstatymo procesų metu sekcijos gali slysti jais. Keičiant velenėlius, viršutinis darbinis velenėlis su savo pagalvėlėmis pakeliamas tokiu būdu, kad iš anksto įtempti spyruokle atraminiai svertai gali nukrypti vidun ir įeiti į priešingos pagalvėlės išpjovas, o nuleidžiant viršutinį darbinį velenėlį, jie remiasi į šių išpjovų pagrindą. Montuojant velenėlių kompleksą, viršutinis darbinis velenėlis taip pat pakeliamas, ir po to atraminiai svertai paleidimo įtaisu arba fiksuojančiu įtaisu išskečiami, taigi, viršutinio darbinio velenėlio nuleidimo metu jie praeina šalia juos remiančios išpjovosir gali priglusti prie priešingos pagalvėlės šoninių paviršių.
[EN]
[0001] Šis išradimas priskiriamas valcavimo sekcijai su įstatytais pagalvėlėse darbiniais velenėliais, iš kurių viršutinis išbalansuojančių cilindrų dėka gali būti nuvestas nuo apatinio ir velenėlių keitimui susietų su pagalvėlėmis mechaninių priemonių dėka gali remtis i, jas virš apatinio darbinio velenėlio, kad neleistų susilieti jų korpusams.
[0002] Darbinių velenėlių kompleksų viršutinio ir apatinio darbinių velenėlių pagalvėlės turi iškyšulius ir įdu-bimus arba kakliukus ir kiaurymes tokiu būdu, kad normalaus funkcijonavimo metu. iškyšuliai daugmaž įeina į įdubimus. Demontavimo metu viršutiniai darbiniai velenėliai kartu su jų pagalvėlėmis pakeliami ir po to pastumiami ašine kryptimi tokiu būdu, kad iškyšuliai išeina iš įdubimų zonos ir gali būti patalpinami virš pagalvėlių zonos tokiu būdu, kad vieno komplekto abiejų darbinių velenėlių korpusai nesusiliečia vienas su kitu ir, tuo pačiu, nepažeidžiama jų paviršiaus kokybė. Vienok pasirodė, kad sugaištas velenėlių keitimui lai-kas, kuris sekcijos prastovos metu yra nuostolingas, padidinamas būtinu pakeltų velenėlių ašiniu perstumimu. Trūkumas dar ir tas, kad keičiamasis velenėlių komplektas tokių ašinių perstūmimų dėka pailgėja, sudė-tingesnis tampa ir manipuliavimas juo. Dabartiniu metu įprastos valcavimo sekcijos turi daugybę kitų perstatymo galimybių, kurioms esant darbinius velenėlius valcavimo proceso metu galima papildomai perstumti vieną kito atžvilgiu ašine kryptimi tam, kad būtų galima dar-binių velenėlių korpusų galus pastatyti virš valcuo-jamos medžiagos kraštų arba specialaus šlifavimo dėka galima būtų keisti efektyvią korpuso formą. Esant pa-našiems velenėliams, įdubimai turi būti daromi labai gilūs, kad darbo metu nesudarytų kliūčių santykiniam ašiniam pasislinkimui, o velenėlius keičiant, jie turi būti perstumti vienas kito atžvilgiu dar toliau. Išradimo tikslas - sukurti paprastą įtaisą kurio dėka keičiant velenėlius tipinėse valcavimo sekcijose vir-šutini, darbini, velenėli, galima paremti tokiu atstumu nuo apatinio darbinio velenėlio, kad būtų išvengta susilietimo korpusais ir, tuo pačiu, jų paviršiaus pažeidimo. Įtaisas turi būti lengvas svoriu ir valdymu, kad būtų sugaištama minimaliai būtino papildomo laiko viršutinio darbinio velenėlio pastatymui ant apatinio.
[0003] Šio uždavinio sprendimas išdėstytas išradimo api-brėžties 1 punkte. Posūkio atraminių svertų sistema leidžia neišsikišančius valcavimo metu atraminius svertus, atitinkamai pakėlus velenėlius, perkelti į priešingos pagalvėlės išpjovas tokiu būdu, kad darbinio velenėlio ir jo pagalvėlių krūvis priimamas stabiliai ir patikimai.
[0004] Toliau išradimo požymiai paaiškinami brėžiniais ku-riuose : Pav. 1 - stovas ir valcavimo sekcijos įdėklai pjūvyje;
[0005] Pav. 2 - pagalvė su daliniu vertikaliu pjūviu;
[0006] Pav. 3 - horizontalus pagalvės ir jos užrakto pjūvis.

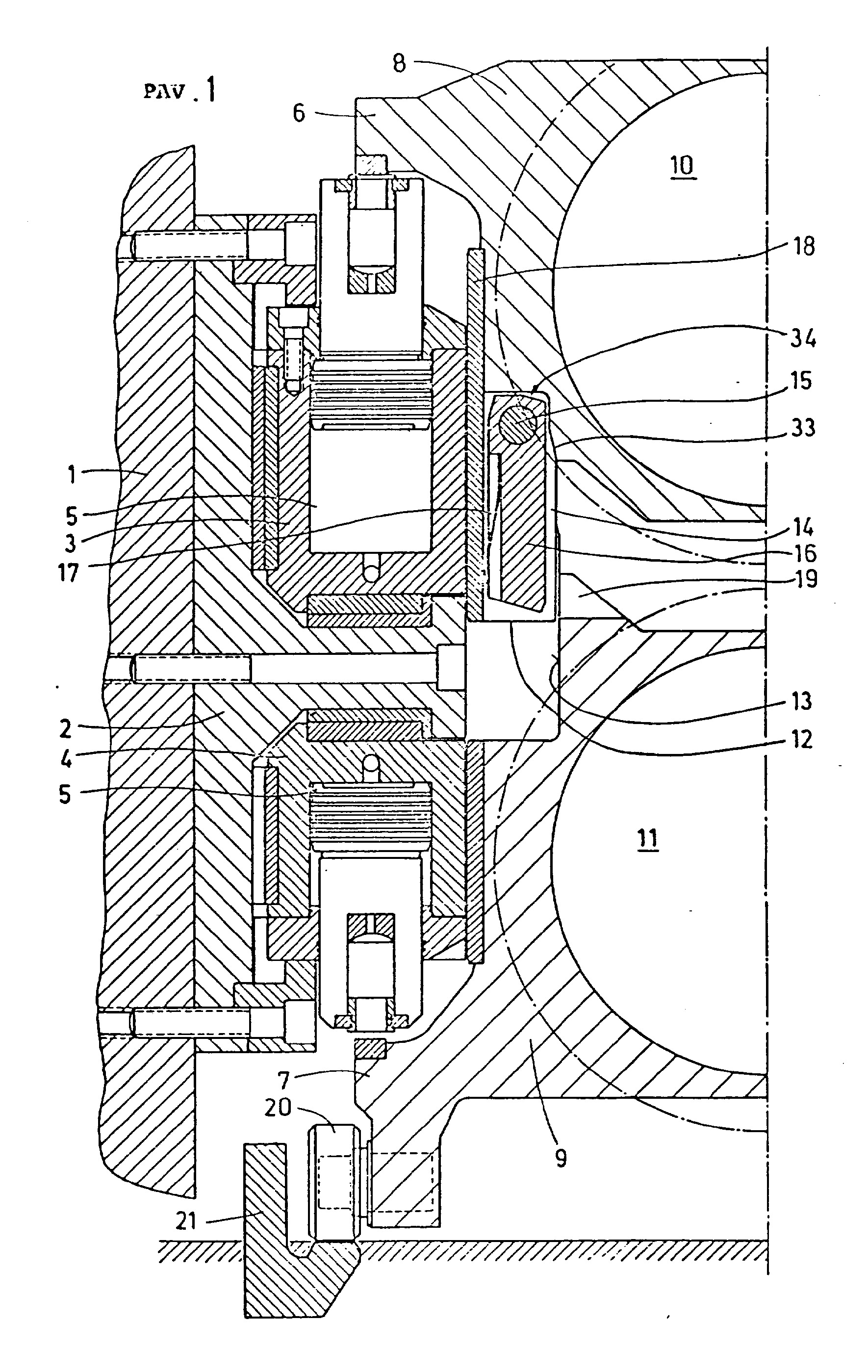

[0007] Pav. 1 parodytas dalies stovo 1 vertikalaus pjūvio vaizdas, kuriame matyti varžtais įtvirtintas stovo angoje tvirtinimo blokas 2, kuriame įtvirtinti per-stumiami lygiagrečiai velenėlių ašims blokai 3 ir 4, kurie aprūpinti darbinių velenėlių išlenkimo hid-rauliniais cilindrais 5. Šių lanksčių cilindrų 5 stū-mokliniai kotai susikabina su darbinių velenėlių 10, 11 pagalvėlių 8, 9 kilpomis 6, 7.
[0008] Viršutinio darbinio velenėlio 10 pagalvėlės 8 apkabina iš šono priedurais 12 apatinio darbinio velenėlio pagalvėlės 9 šonines sieneles 13. Priedurai 12 aprū-pinami atitinkama išdroža 14, kurioje patalpinti pa-sisukantys atraminiai svertai 16, įtvirtinti atlenkiamu varžtu 15. Savo ruožtu, atraminių svertų 16 priešingoje pusėje padaryta išpjova, kurioje įtvirtinta lakšti-nė spyruoklė 17, vienu galu sujungta su atraminiu svertu 16, o laisvas spyruoklės galas remiasi i, pagal-vės 8 užbaigiančią plokštę 18. Apatinio darbinio vele-nėlio 11 viršutinis pagalvės galas 9 turi išpjovą 19, atraminio sverto 16 patalpinimui.
[0009] Apatinio darbinio velenėlio 11 pagalvėlės 9 briaunos 7 ne tik apkabina iš apačios lanksčių cilindrų 5 stūmok-linius kotus, jos turi taip pat palaikanti, apatini, ritinėli, 20 pirštą, kuris išstumia darbinius velenėlius pakeliamos išstumiamos nukreipiančiosios 21 dėka.

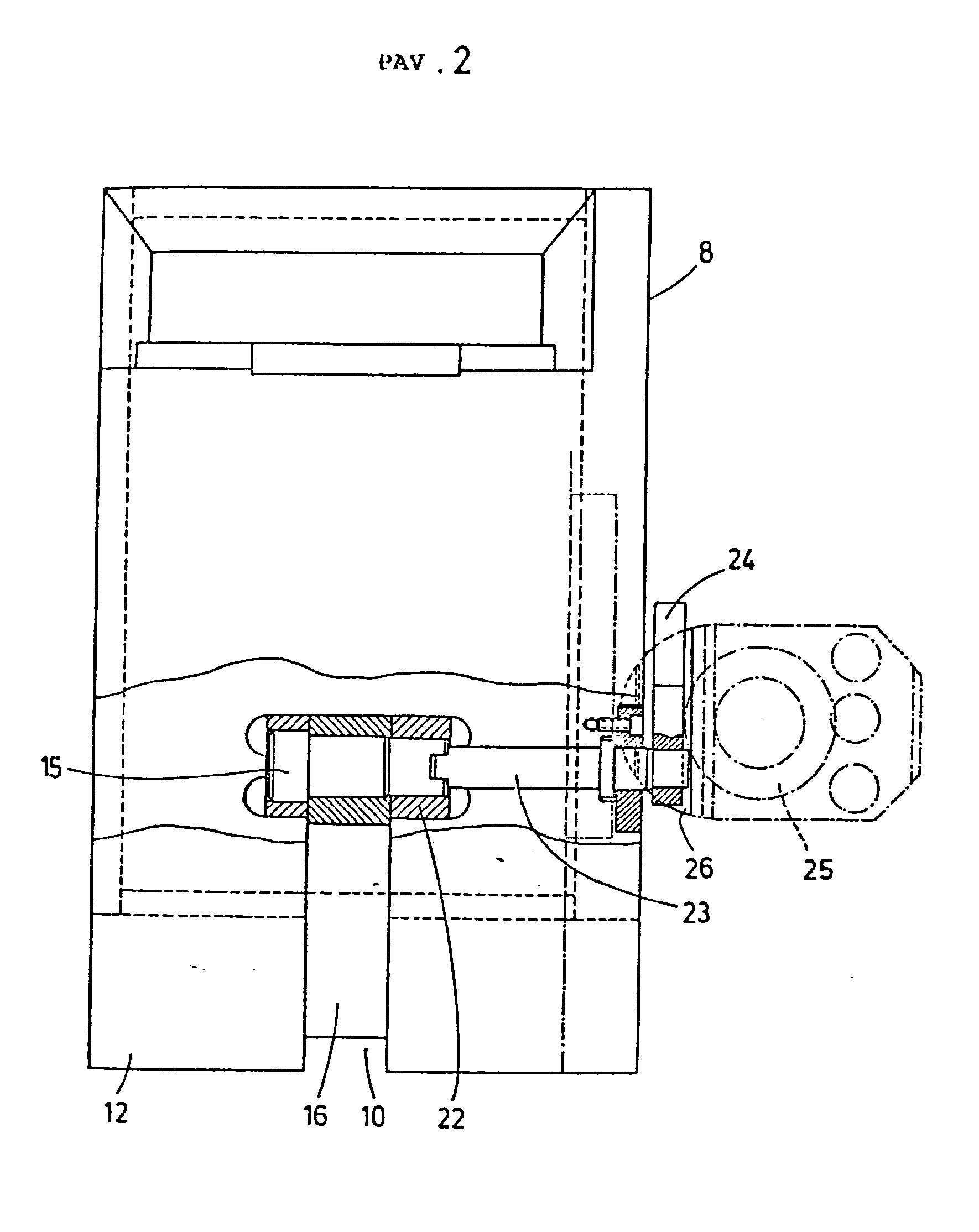

[0010] Pav. 2 parodytas išpjautas tam tikruose ruožuose vir-šutinio darbinio velenėlio 10 pagalvės 8 vaizdas. Pjū-vyje parodytoje įvorėje su nedideliu tarpeliu įstatytas atlenkiamas varžtas 15. Su juo sujungtas atraminis svertas 16, galintis pasisukti prieduro 12 išdrožos 10 viduje. Į vieną atlenkiamo varžto galą įeina turintis geometrinį sujungimą velenas 23, kurį išlaiko apka-binanti iš viršaus briauną plokštė ir kuris savo laisvame gale turi valdymo svertą 24, prigludusį prie galinčio pasislinkti bloke 3 fiksatoriaus 26, pra-dedančio veikti užrakinančio cilindro 25 dėka.

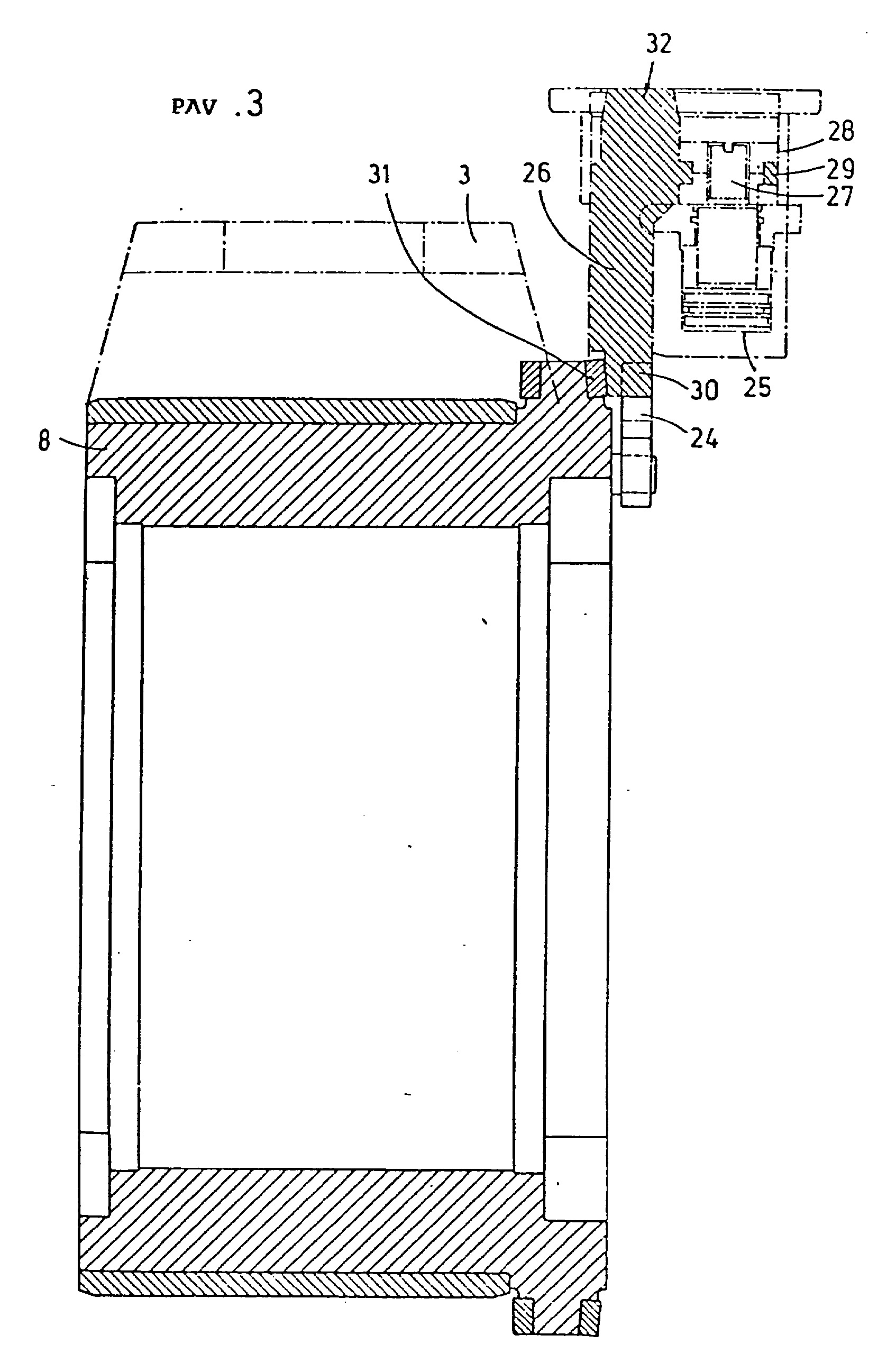

[0011] Pav. 3 parodytas užrakinančio cilindro 25 jungiamojo galo 27, kuriame veržle 28 užfiksuota fiksatoriaus 26 žiedinė mova 29, vertikalaus pjūvio vaizdas. Parodytoje užrakinančio cilindro 25 įtraukto vidun stūmoklio padėtyje fiksatoriaus 26 galas 30 apkabina pagalvėlės 8 kraštelį 31 ir tuo pačiu sujungia paslankų bloką 3 su pagalvėle 8, taigi, viršutinio darbinio velenėlio 10 ašinio perstūmimo metu jo pagalvėlės 8 patraukia paskui save paslankus blokas 3.
[0012] Norint pakeisti velenėli, lanksčiu cilindru 5, kuris skirtas taip pat balansiravimui, viršutinės pagalvė-lės 8 per kilpas pakeliamos į pavaizduotą padėtį. Kadangi jau anksčiau neparodyti brėžinyje darbinių velenėlių perstūmimo mechanizmai perstūmė juos į ašinę vidurinę arba nulinę padėtį, spyruoklės 17 įspaudžia pasukamus aplink atlenkiamus varžtus 15 atraminius svertus 16 į apatinių darbinių velenėlių 11 pagalvė-lių 9 išpjovą 19. Veikiantis kaip atrama atraminio sverto 16 jungiamojo galo ruožas prigula prie vei-kiančiosios kaip atrama pagalvėlės 8 briaunos 31 šo-ninės sienelės 33, o mažėjant lanksčių cilindrų 5 ap-krovimui išdrožos 14 pagrindas priglunda prie atraminio sverto 16 galvutės paviršiaus 34, taigi, įskaitant po-sūkio varžto tarpelį jį nukreipiančiose stebulėse 22, atliekamas viršutinio darbinio velenėlio 10 su pa-galvėlėmis 8 krūvio perdavimas per šį galvutės pa-viršių, ir atlenkiamą varžtą 15 neveikia pjovimo jėgos.
[0013] Kad palengvintų atraminio sverto 16 įėjimą į išpjo-vas 19, jų šoniniai paviršiai iš įėjimo pusės nuožul-niai nupjauti ir išplėsti pleištu ir/arba patalpintos priekyje nukrypimo kryptimi atraminių svertų 16 šoninių paviršių kraštinės juostelės susiaurintos pleištu.
[0014] Kad atraminiai svertai 16 galėtų įeiti į išpjovas 19, jų išankstinio įtempimo spyruoklėmis 17 nepakanka. Bū-tina, kad atsipalaiduotų valdymo svertas 24. Šiame išradime tai pasiekiama priverčiant veikti užrakinantį cilindrą 25. Valcavimo metu užrakinančio cilindro 25 stūmoklis įstumtas ir fiksatoriaus 26 galai 30 apkabina iš viršaus pagalvėlių 8 kraštus 31. Tuo pačiu, fik-satoriumi 26 pagalvėlės 8 sujungiamos su paslankiais blokais 3. Jei darbiniai velenėliai 10 ir 11 perstatyti i, simetrinę vidurinę arba nulinę padėtį, tai užra-kinantis cilindras 25 gali pradėti veikti. Tuo metu fiksatoriaus 26 iškyšuliai 32 prasiskverbia i, stovo įdubimus ir taip fiksuoja paslankius blokus nulinėje padėtyje su stovu, taigi kito išstūmimo proceso metu jų padėtis nepasikeičia ir, įtraukus keičiamąjį komplektą, gali būti atliekama deblokuotė. Vienok, kartu su pa-galvėlių 8 kraštų 31 atpalaidavimu, atpalaiduojami taip pat atraminių svertų 16 valdymo svertai 24, dabar jie, veikiami išankstinio įtempimo spyruoklių 17, gali įeiti į išpjovas 19. Tuo sudaromos galimybės ne tik vir-šutinio darbinio velenėlio 10. su pagalvėlėmis 8 svorio priėmimui, atraminio sverto 16 įėjimo į jo storiui pritaikytas išpjovas 19 derinyje su atraminių svertų kryptimi išdrožose 4 dėka taip pat pasiekiama vie-nalaikė įstatomų darbinių velenėlių komplektų blokuotė ašine kryptimi. Pagalvėlių 8 šoniniai paviršiai 33 užtikrina stabilią galimų apkrovimo skersinių jėgų padėtį velenėlių komplekto atžvilgiu. Todėl velenėlių komplektas, užfiksuotas judančia nukreipiančiąja 21 ir atpalaidavus viršutinius lanksčius cilindrus, gali būti ištraukiamas.
[0015] Įstačius atnaujintą keičiamą komplektą, viršutinis darbinis velenėlis su pagalvėlėmis 8 lengvai pakeliamas viršutiniais lanksčiais cilindrais 5, o įstačius už-rakinantį cilindrą, iš vienos pusės likviduojama blo-kuotė tarp paslankių blokų 3 ir stovo, be to, paslankės blokai 3 tuo pačiu laiku sujungiami su pagalvėlėmis 8. Perkėlus fiksatorių 26, pasislenka atgal valdymo svertas 24, atraminiai svertai 16 tuo pat laiku išimami iš išpjovų 19 ir prieš spyruoklių 17 jėgos veikimo kryptį nuvedami atgal į pav. 1 parodytą kraštinę padėtį, taigi dabar, lankstiems cilindrams 5 suteikus atitinkantį velenėliui krūvį, atliekamas pirmasis praleidimas.
[0016] Išradimas neapribojamas pateiktu išpildymo pavyzdžiu, būtent, atraminio sverto 16 paleidimas gali būti atliekamas įvairiai. Gali būti sumontuoti specialiai sverto paleidimui skirti įtaisai, o esant dvigubo veikimo paleidimo įtaisams, galima atsisakyti išanks-tinio įtempimo spyruoklės dėka. Yra galimybė, atitinkamai parinkus išmatavimus, perduoti atraminiu svertu priimamas jėgas atlenkimo varžto 15 pagalba, ir, savaime suprantama, galima panaudoti atlenkiamą varžtą išvien su jį valdančiu velenu. Visais šiais atvejais keičiant velenėlį, viršutinis darbinis velenėlis atre-miamas į apatinį, Išsaugant tam tikrą distanciją ne-didelėmis pastangomis, nereikalaujant darbinių vele-nėlių specialaus ašinio pasislinkimo vienas kito at-žvilgiu, ir tuo pat laiku darbiniai velenėliai ne tik išlaikomi užduotu atstumu, jie taip pat fiksuojami si-metriškai vienas virš kito.
1. Valcavimo sekcija, turinti įstatytus pagalvėlėse darbinius velenėlius, kurių viršutinis išbalansuojančių cilindrų dėka gali būti nuvedamas nuo apatinio ir velenėlių pakeitimui mechaninių priemonių, susietų su pagalvėlėmis, dėka išlaikomas virš apatinio darbinio velenėlio, apsaugant jų korpusus nuo pažeidimo, besiskirianti tuo, kad su vieno iš velenėlių pagalvėlėmis (8, 9) susieti atraminiai posūkių svertai (16), kurie išeities padėtyje apkabina priešingų pagalvėlių (8, 9) šoninius paviršius ir kurie gali pasisukti į veikimo padėti,, kurioje jų laisvi galai remiasi i, esančius priešingose pagalvėlėse (9) išpjovų (19) pagrindus.
2. Valcavimo sekcija pagal 1 punktą, besiskirianti tuo, kad su atraminiais svertais (16) susietos iš anksto juos apkraunančios kraštinių padėčių kryptimi spyruoklės (17), ir kad posūkių velenai jų ba-zavimui turi valdymo pvertus (24).
3. Valcavimo sekcija pagal 1 ir 2 punktus, besiskirianti tuo, kad atraminių svertų (16) atlenkiamieji varžtai (15) įstatyti su tarpeliu, ir kad atraminių svertų (16) galvutės kontūrai (galvutės pa-viršius 34) derinyje su juos priimančių išdrožų (14) kontūrais išlaiko remiamą krūvi,.
4. Valcavimo sekcija pagal 1-3 punktus, besiskirianti tuo, kad atraminių svertų galvutės kontūrai derinyje su juos priimančios išdrožos (14) kontūrais ir/arba atraminio sverto (16) šoninio pa-viršiaus ruožai derinyje su juos priimančios išdrožos kontūrais apriboja atraminio sverto, kaip atramos, po-sūkio zoną.
5. Valcavimo sekcija pagal 1-4 punktus, besiskirianti tuo, kad priimančių atlenkiamus atraminius svertus (16) išpjovų (19) plotis nežymiai viršija atraminių svertų storį, ir kad atraminių svertų šoniniai paviršiai nukreiptoje i, išpjovą pusėje su-siaurėja pleištu ir/arba priimančios atlenkiamus atraminius svertus (16) išpjovos (19) praplatėja pleištu atlenkiamų atraminių svertų (16) kryptimi.
6. Valcavimo sekcija pagal 1-5 punktus, besiskirianti tuo, kad su valdymo svertais (24) susieti paleidimo įtaisai.
7. Valcavimo sekcija pagal 1-5 punktus, besiskirianti tuo, kad valdymo svertus (24) sukeliančioje blokuotę pagalvėlių (8) darbinėje zonoje ir/arba fiksatorių (26) paslankių blokų (3) zonoje veikia pasiekiantys valdymo kumšteliai.
