[LT] Abiejuose filtro apdangalo (6) galuose atitinkami drenažo elemento (1) filtro apdangalo tvirtinimo zonoje naudojami akių (10) fiksavimai (12, 14, 15, 16, 17, 18, 19, 20, 21), kurie nenutrūksta vienoje arba keliose pirmosiose akių eilėse (11) ir tvirtinimo pabaigoje keliose arba vienoje akių eilėje sukeičiami vietomis parametro kryptimi. Kitoje išradimo atlikimo formoje akių (10) fiksavimas (22) nenutrūkstamai išdėstytas perimetro kryptimi tvirtinimo zonos pabaigoje. Šios priemonės dėka filtro apdangalo (6) tvirtinimo zonoje leidžiamas dalinis arba visiškas akių nubėgimas taip, kad, iš vienos pusės, surinkimo tikslais galima praplatinti filtro apdangalą (6) ir, iš kitos pusės, išvengiama akių nubėgimo už tvirtinimo zonos ribų.
[EN]
[0001] Išradimas liečia būdą ir įrenginį, kaip išvengti dre-nažo elemento iš dalies vaisių spaudimo preso, trikota-žinio, tekstilinio filtro apdangalo akių nubėgimo, ne-judamai pritvirtinant akis filtro apdangalo kraštuose.
[0002] Panašūs drenažo elementai patalpinami vaisių spaudimo preso kameroje ir naudojami tuo tikslu, kad išspaustas sultis iš spaudimo sekcijos paduoti a, specialius sulčių surinkimo rezervuarus. Drenažo elemento strypo formos, lanksčios šerdys turi išilginius griovelius ir triko-tažini, tekstilini filtro apdangalą, per kuri prasisunkia sultys ir išilginiais grioveliais nuteka i, sul-čių surinkimo rezervuarą. Kiekvieno drenažo elemento galai per drenažo uždarytuvą išardomai sujungti su sul-čių surinktuvo plokštelėmis, kurios iš vienos pusės apriboja preso kamerą ir iš kitos pusės - sulčių surinkimo rezervuarą.
[0003] Surenkant drenažo elementą, filtro apdangalo kraštas užtraukiamas ant guminės atlankos, esančios šerdies galuose, ir sutvirtinamas 0 formos žiedu. Šis procesas įmanomas tik ištempus filtro apdangalą. Dėl šoninės tempimo apkrovos dažnai nubėga filtro trikotažinio apdangalo galuose akys, akys gali nubėgti iki apdangalo vidurio ir pasiekti drenažo uždarytuvo zoną, tokiu būdu šioje vietoje sugadinamas filtro apdangalas arba žymiai sumažinamas filtro veikimo efektyvumas. Norint išvengti akių nubėgimo, iki šiol filtro apdangalo galai buvo nupjaunami ir fiksuojami, panaudojant specialų įkaitin-tos vielos pjovimo įrenginį. Nežiūrint į tai, neat-sargiai surenkant, vis dėlto pasitaikydavo nubėgusių akių. Akių fiksavimas suvirinant■būtent padeda išvengti akių nubėgimo. Bet iš kitos pusės, neleidžia ištempti filtro apdangalo galų ir tuo būdu apsunkina jo su-rinkimą arba padaro- ji, visiškai neįmanomą.
[0004] Išradimo uždavinys - mažiausiomis sąnaudomis išvengti akių nubėgimo filtro apdangale jo montavimo metu, ne-darant jokios įtakos pačiam montavimui.
[0005] Pagal išradimą, šis uždavinys sprendžiamas taip, kad filtro apdangalo tvirtinimo srityje iš dalies lei-džiamas akių nubėgimas, kuris sustabdomas fiksuojant akis tvirtinimo zonos pabaigoje.
[0006] Kad tam tikras skaičius akių "galėtrr nubėgti filtro apdangalo gale ir po tam tikro tarpo akių bėgimas būtų sustabdomas, akių fiksavimas nutraukiamas vienoje arba keliose pirmosiose akių eilėse perimetro kryptimi ir vienoje arba keliose akių eilėse tvirtinimo zonos pabaigoje sukeičiamas perimetro kryptimi.
[0007] Vienoje iš išradimo realizavimo formų akys fiksuojamos apskritimu ir perimetro kryptimi fiksuojama kas antra akis, kur tvirtinimo zonos gale fiksuojama kas antra akis pirmos akių eilės atžvilgiu; akys fiksuojamos perimetro kryptimi, ir jas sukeičiant.
[0008] Įvairiuose kituose išradimo atlikimo variantuose akiu fiksavimas perimetro kryptimi gali būti tiesus, įstri-žas, banguotas, zigzago formos arba taškinis.
[0009] Norint gauti kuo didesni, filtro apdangalo galų ištem-pimo laipsnį, pagal kitą išradimo pavyzdį visoje filtro apdangalo zonoje leidžiamas neriboto akių skaičiaus nu-bėgimas, kuris nenutrūkstamo fiksavimo dėka, einančio perimetro kryptimi, sustabdomas tvirtinimo zonos gale.
[0010] Tikslinga fiksavimą realizuoti presavimo kameroje prieš drenažo uždarytuvo 0 formos žiedą.
[0011] Norint padidinti filtro apdangalo atsparumą susidėvė-jimui, pagal tolesnį skiriamąjį požymį akių fiksavimas preso kameros kryptimi prailginamas ir išdėstomas per visą drenažo elemento kritinę susidėvėjimo zoną.
[0012] Atsparumą susidėvėjimui galima didinti ir tokiu būdu, kad vietoj patvaraus fiksavimo susidėvėjimo zonoje filtro apdangalas gali būti sutvirtintas atspariais su-sidėvėjimui siūlais. Šiuo atveju tuo pačiu sustabdomas akių bėgimas, ypač jei siūlai yra monosiūlai arba guminiai siūlai.
[0013] Naudingiau akis fiksuoti ultragarsiniu arba karšto oro suvirinimu. Apvaliam arba taškiniam akių fiksavimui ypač tinka tūtos formos Įrenginys karštam orui paduoti arba klijams purkšti.
[0014] Išradimo, dėka gauti pranašumai pasireiškia ypač tuo, kad pagal išradimą akių fiksavimo išdėstymas neleidžia nubėgti akims filtro apdangale filtravimo zonoje. Iš kitos pusės filtro apdangalo galuose leidžiamas tam tikro akių skaičiaus nubėgimas ir/arba akių nubėgimas tam tikroje apdangalo atkarpoje taip, kad išsaugojamas filtro apdangalo galų ištempimas ir tokiu būdu paleng-vinamas filtro surinkimas.

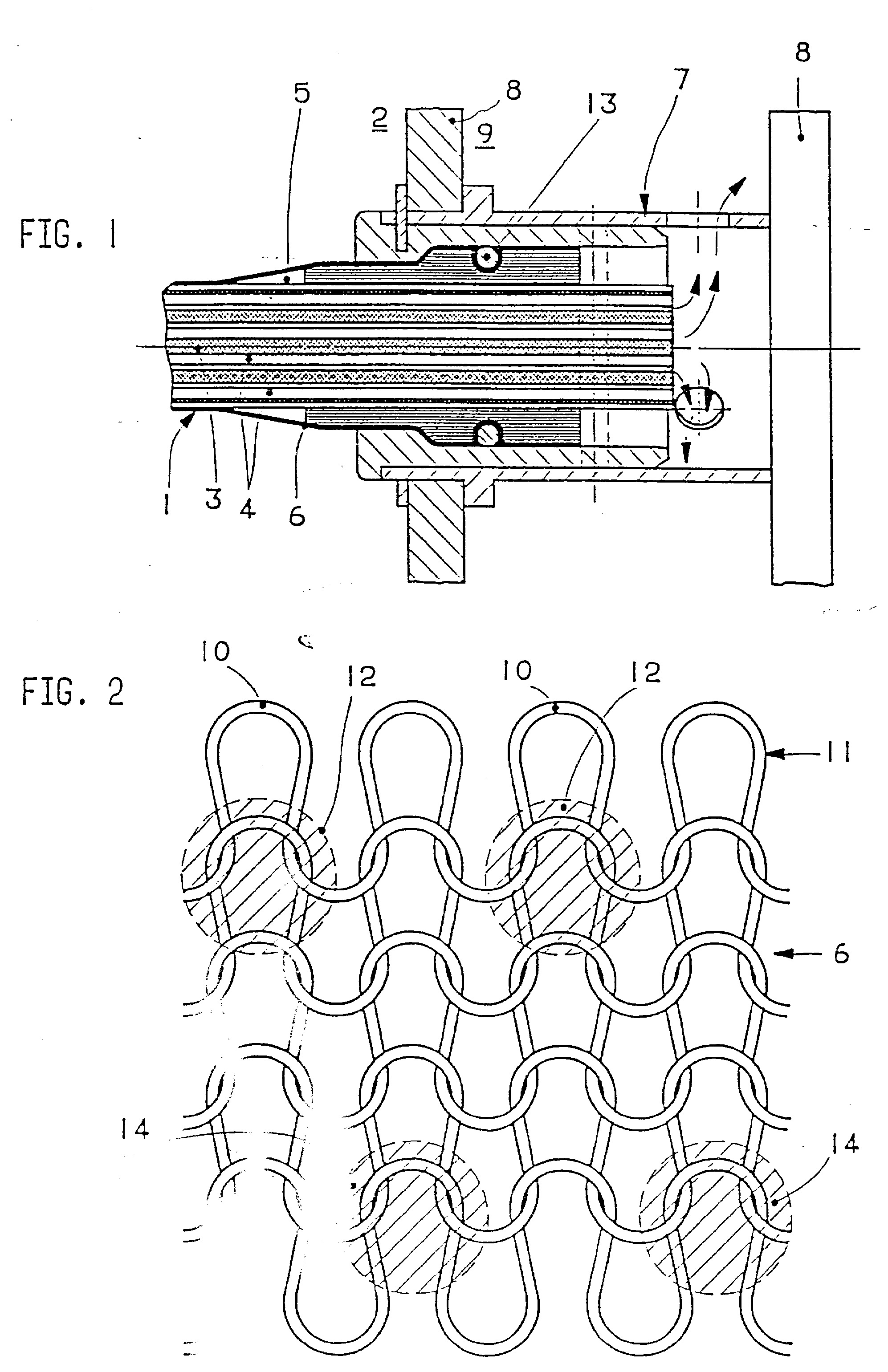

[0015] Toliau pateikiamas išradimo aprašymas detalesnis paaiš-kinimas, remiantis schematiškai pavaizduotais išradimo atlikimo pavyzdžiais. Parodyta: Fig. I. Drenažo elemento išilginis pjūvis su uždėtu

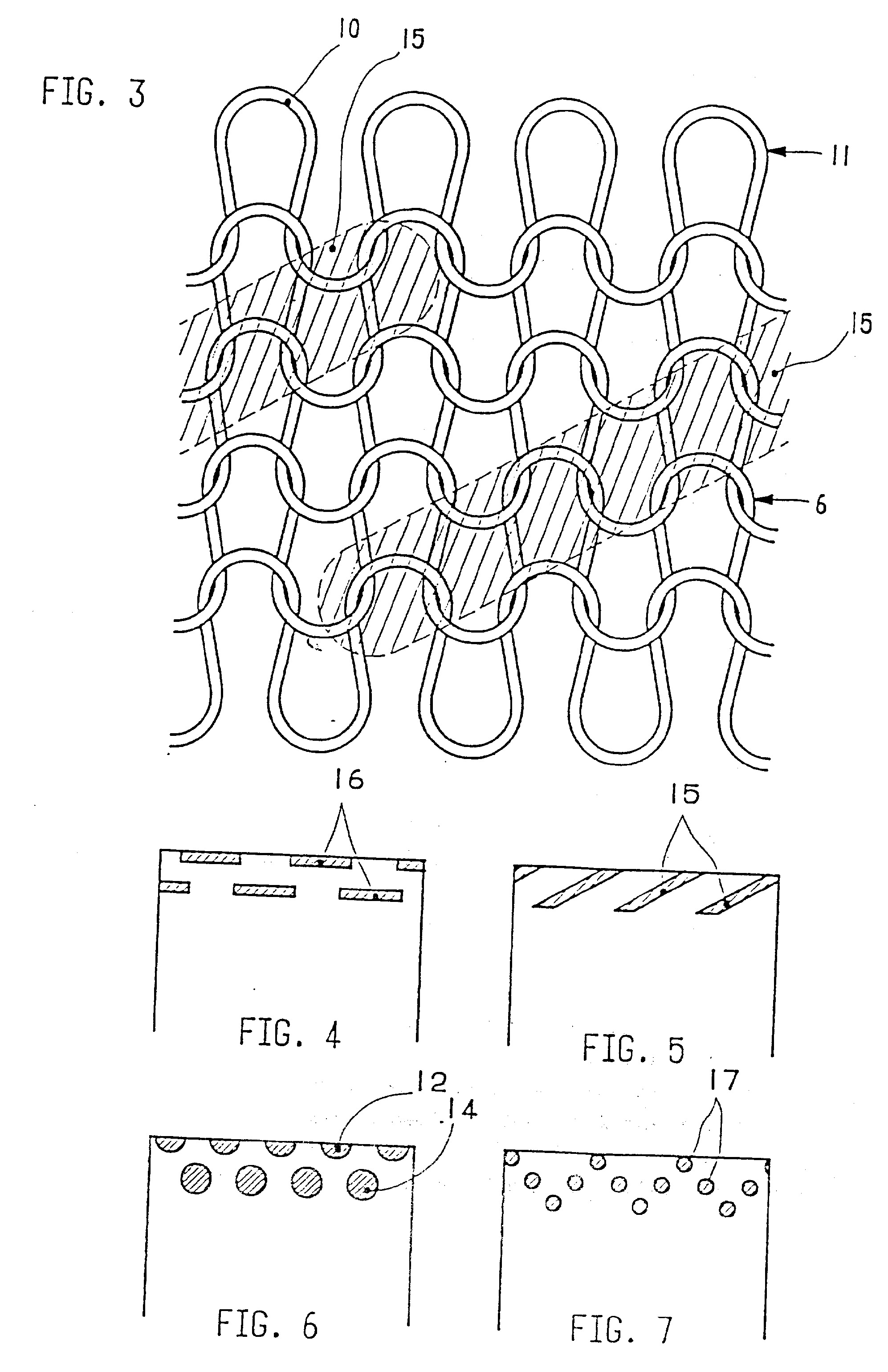

[0016] Fig. 2. Padidintas trikotažinio filtro apdangalo vaiz-das su apskritimo formos akių fiksavimu, Fig. 3. Filtro apdangalas pagal fig. 2 su Įstrižu fiksavimu , Fig. 4. Schematiškas tiesaus fiksavimo pavaizdavimas, Fig. 5. Schematiškas įstrižo fiksavimo pavaizdavimas, Fig. 6. Schematiškas išradimo atlikimo pavyzdžio su

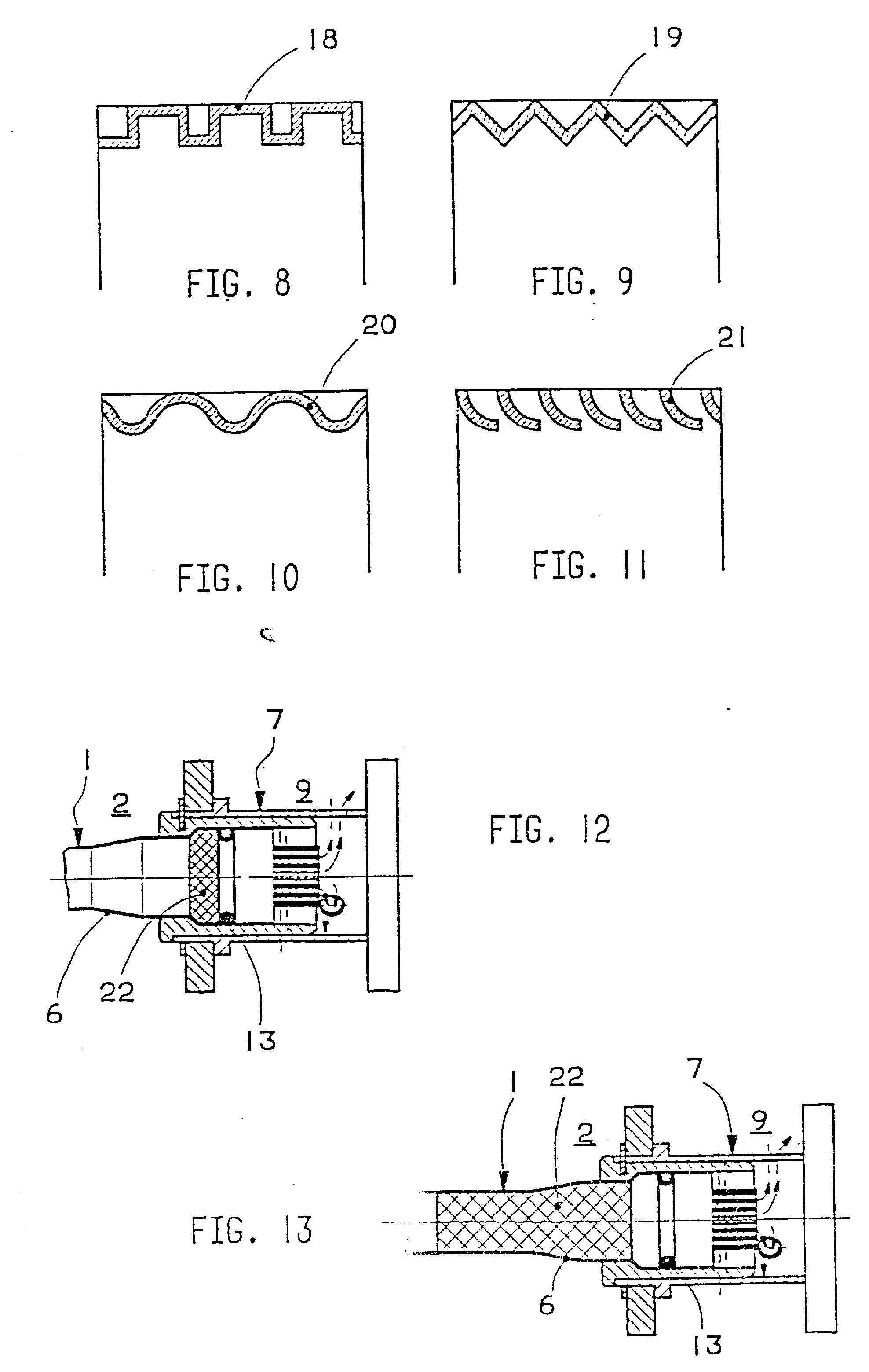

[0017] Fig. 7. Fiksavimas pagal fig. 6, tik fiksavimas išdės-tytas zigzago forma, Fig. 8. Schematiškas išradimo atlikimo pavyzdžio su tiesiu fiksavimu, išdėstytu stačiakampiu, pavaizdavimas, Fig. 9. Schematiškas išradimo atlikimo pavyzdžio su tiesiu fiksavimu, išdėstytu zigzago forma, pavaizdavimas, Fig. 10. Schematiškas išradimo atlikimo pavyzdžio su
[0018] Fig. 11. Schematiškas išradimo atlikimo pavyzdžio su
[0019] Fig. 12. Kitas išradimo atlikimo variantas su ištisiniu
[0020] fiksavimu, esančių tvirtinimo zonos gale, ir Fig. 13. Fiksavimas pagal fig. 12, apimantis bendrą dre-nažo elemento susidėvėjimo zonos plotą. Fig. I parodytas drenažo elemento I galas, kuris (dre-nažo elementas) yra čia neparodyto vaisių spaudimo preso kameroje 2. Drenažo elementas I susideda iš strypo formos, lanksčios šerdies 3, savo perimetre turinčios keletą išilginių griovelių 4 išspaustų sulčių nute-kėjimui. Ant drenažo elemento I galų nenuimamai uždėta po guminę atlanką 5. Šerais 3 apmauta kojinės formos apvalaus mezgimo filtro apdangalu 6 iš tekstilinės medžiagos, per kuri, prasisunkia ir filtruojasi presavimo kameroje 2 esančios sultys. Išfiltruotos sultys iš-ilginiais grioveliais 4 per drenažo uždarytuvą 7, su kuriuo drenažo elementas I išardomai pritvirtini-^ eLnt sulčių surinkimo plokšteliu 7, nuteka i, šalia esančius sulčių surinkimo rezervuarus 9.
[0021] Norint išvengti akių nubėgimo filtro apdangalo 6 galuose, pirmos akių eilės II (fig. 2) akys 10 tvirtai sujungiamos apskritimo formos fiksavimu 12 su antros akių eilės gretimomis akimis. Surenkant filtro apdangalo 6 galai ištempiami, kad juos būtų galima užtraukti ant guminės atlankos 5 ir simetriškai ašies atžvilgiu sutvirtinti O formos žiedu 13. Kad būtų'galima ištempti filtro apdangalą 6, išradimo atlikimo pavyzdyje pagal fig. 2 tik kas antra pirmos akių eilės II akis 10 fiksavimo 12 dėka tvirtai sujungiama su antros akių eilės akimis. Tarp akių 10 esančios nefiksuotos akys gali iš-irti, ir sudaryti nubėgusias akis. Kad nubėgusios akys, kurios leidžia išplėsti filtro apdangalo 9 galą, neitų per filtro apdangalo 6 tvirtinimo zoną, tvirtinimo zonos gale numatytas fiksavimas 14, kuris pirmos akių eilės II fiksavimo 12 atžvilgiu perimetro kryptimi iš-dėstytas per vieną akį ir tokių būdu neleidžia akiai nubėgti toliau. Dėl nubėgusių akių riboto skaičiaus, iš vienos pusės, garantuojamas montažui reikalingas filtro apdangalo 6 išplėtimas ir, iš kitos pusės, sutrukdoma toliau nubėgti akims.
[0022] Vietos atžvilgiu ribotas atskirų akių fiksavimas atliekamas dažniausiai naudojant ultragarsini, suvirinimą. Šis suvirinimo būdas užtikrina trumpą takto laiką,-esant aukštai suvirinimo kokybei, ir jis yra palyginti nebrangus. Tačiau yra- ir kiti sujungimo būdai, kaip karštas oras, kontaktinis suvirinimas, klijavimas ir t. t. Apskritimo formos fiksavimas 12 pagal fig. 2 leidžia panaudoti tūtos formos įrenginius, kaip pavyzdžiui, tinkančius karštam orui pūsti arba klijams purkšti.
[0023] Išradimo atlikimo pavyzdyje pagal fig. 3 perimetro kryptimi nutrūkęs fiksavimas 15 tęsiamas tiesiai ir įstrižai akių eilės II atžvilgiu per keletą akių eilių. Be to, fiksavimas 15 tęsiasi nuo pirmos akių eilės II iki filtro apdangalo 6 tvirtinimo zonos pabaigos. Tokiu būdu, kad fiksavimo 15 pradžia ir pabaiga susikerta pe---rimetro kryptimi, išvengiama-- akių- nubėgimo per filtro apdangalo 6 tvirtinimo zoną. ..... Fig. 4 schematiškai pavaizduotas tiesus, išdėstytas pa-raleliai akių eilėms II, perimetro kryptimi nutrauktas fiksavimas 16 sukeistas vietomis filtro apdangalo iš-ilgine ir perimetro kryptimi. Fig. 5 ir 6 dar kartą parodytas fiksavimas 15 pagal fig. 3 ir fiksavimai 12, 14 pagal fig. 2, fiksavimai parodyti schematiškai.
[0024] Kitos išrad-imo atlikimo formos yra taškinis fiksavimas 17 su zigzaginiu išdėstymu (fig. 7) , tiesus fiksavimas 18 su stačiakampiu išdėstymu (fig. 8), tiesus fiksavimas 19 su zigzaginiu išdėstymu (fig. 9), bangos formos fiksavimas 20 (fig. 10) ir lanko formos fiksavimas 21 (fig.II) . Visuose išradimo atlikimo variantuose fiksavimai padengia išilgai visą filtro apdangalo 6 tvirtinimo zoną, kur dėl riboto nubėgusių akių skaičiaus ir ilgio galima ištempti filtro apdangalą 6 perimetro kryptimi.
[0025] Kita išradimo atlikimo forma parodyta fig. 12 ir 13. Šiuose išradimo variantuose fiksavimas 22 išdėstytas prieš 0 formos žiedą presavimo kameros 2 kryptimi ir nenutrūkstamai eina perimetro kryptimi. Dėl to filtro apdangalo gale 6 leidžiamas akių nubėgimas, kurio dėka šioje vietoje galima praplatinti filtro apdangalą 6, tačiau akių nubėgimas gali būti sustabdomas fiksavimu 22. Kadangi fiksavimas 22 betarpiškai yra prieš 0 formos žiedą, tai akių nubėgimas nedaro jokios įtakos filtro apdangalo 6 funkcijos atlikimui.
[0026] Fig. 13 parodytas išradimo variantas, kuriame fiksavimas 22 per kritinę filtro apdangalo 6 zoną prail-gintas iki presavimo kameros 2. Fiksavimas 22, kuris dažniausiai atliekamas karšto oro pagalba, sumažina filtro apdangalo 6 susidėvėjimą šioje ypač pavojingoje susidėvėjimo atžvilgiu vietoje. Fiksuojamas išorinis filtro apdangalo 6 pluoštas, dėl to jis mažiau susi-dėvi. Vietoj fiksavimo 22 ši susidėvėjimo zona gali bū-ti sustiprinta įmegztu, specialiu susidėvėjimui atspa-riu siūlu.. Panaudojus monosiūlus arba guminius siūlus, tuo pačiu išvengiama akių nubėgimo.
1. Būdas kaip išvengti drenažo elemento, iš dalies vai-sių spaudimo preso, trikotažinio, tekstilinio filtro apdangalo akių nubėgimo, patvariai fiksuojant akis filtro apdangalo (6) tvirtinimo gale, besiskiriantis tuo, kad filtro apdangalo (6) tvirtinimo zonoje leidžia dalini, akių nubėgimą, kurį sustabdo tvirtinimo zonos gale fiksuojant akis (10).
2. Būdas pagal 1 punktą, besiskiriantis tuo, kad akių (10) fiksavimą nutraukia vienoje arba keliose pirmosiose akių eilėse (11) perimetro kryptimi ir pakeičia vietomis vienoje arba keliose akių eilėse tvirtinimo zonos" pabaigoje perimetro kryptimi.
3. Būdas pagal 2 punktą, b e s i s ki r.i an t i s tuo, kad fiksavimus (12, 14) padaro apskritimu ir iš-dėsto perimetro kryptimi kas antra akis (10), be to, fiksavimus (14) tvirtinimo zonos pabaigoje per vieną akį (10) perimetro kryptimi perkelia nuo pirmos akių eilės (11) fiksavimo (12).
4. Būdas pagal 1 arba 2 punktą, besiskiriantis tuo, kad fiksavimai (16) akių eilės (11) at-žvilgiu eina tiesiai arba lygiagrečiai, nutrūksta perimetro kryptimi ir išilgai filtro apdangalo (6) uždengia vieni kitus.
5. Būdas pagal 1 arba 2 punktą, besiskiriantis tuo, kad fiksavimai (15) akių eilės (11) atžvilgiu eina įstrižai, nutrūksta perimetro kryptimi ir eina per keletą akių eilių. ■
6. Būdas pagal ! arba 2 punktą, besiskiriantis tuo, kad fiksavimus (17) atlie.-ca taškų forma.
7. Būdas pagal 1 arba 2 punktą, besiskiriantis tuo, kad fiksavimus (17, 20) atlieka bangos arba zigzago forma.
8. Būdas pagal 1 punktą, besiskiriantis tuo, kad filtro apdangalo (6) visoje tvirtinimo zonoje leidžia neriboto akių skaičiaus nubėgimą, kuri, sustabdo tvirtinimo zonos pabaigoje nenutrūkstamu fiksavimu (22), einančiu perimetro kryptimi.
9. Būdas pagal 8 punktą, besiskiriantis tuo, kad fiksavimus (22) preso kameros kryptimi (2) iš-dėsto prieš drenažo uždarytuvo (7) 0 formos žiedą (13).
10. Būdas pagal 8 arba 9 punktą, besiskiriantis tuo, kad akių (10) fiksavimą (22) prailgina preso kameros (2) kryptimi ir ištęsia per visą kritinę drenažo elemento (7) susidėvėjimo zoną.
11. Būdas pagal 10 punktą, besiskiriantis tuo, kad filtro apdangalą (6) vietoje patvaraus fiksavimo (22) susidėvėjimo zonos ribose galima sutvirtinti susidėvėjimui atspariais siūlais.
12. Būdas pagal 11, besiskiriantis tuo, kad siūlai yra monosiūlai arba guminiai siūlai.
13. Įrenginys, būdo pagal 1-12 punktus įgyvendinimui, besiskiriantis tuo, kad turi priemones akių (10) fiksavimui atlikti ultrasuvirinimo būdu.
14. Iren:: nys, būdo pag: vieną iš 1 10 punktų įgyvendini: .ai, b e s i s i r i a n t i s tuo, kad turi prierr nes fiksavimui clikti suvirinimo karštu oru būdu.
15. Įrenginys, būdo pagal vieną iš 1 - 10 punktų įgyvendinimui, besiskiriantis tuo, kad akių (10) fiksavimui naudojamas tūtos formos įtaisas karštam orui pūsti arba klijams purkšti.
