[LT] Išradimas susijęs su dujų, skysčių, radioaktyvių atliekų pulpos perpompavimo, regeneracinių tirpalų paruošimo įrenginiais.@Sūkurinis čiurkšlinis siurblys yra didesnio efektyvumo palyginus su paprastais čiurkšliniais siurbliais, gali perpumpuoti labai koncentruotas pulpas (suspensijas), tarp jų skystas radioaktyvias AES atliekas, taip pat užtikrina efektyvią čiurkšlinio siurblio darbo kameros ir koncentruotos rūgšties saugojimo talpos apsaugą nuo korozijos, naudojant siurblį regeneracinių tirpalų ruošimui katilinių, šiluminių ir atominių elektrinių vandens cheminio valymo įrengimams.@Skirtingai negu esamuose čiurkšliniuose siurbliuose sūkuriniame čiurkšliniame siurblyje darbinis kūnas juda sukamuoju judesiu dėl tangentiško jo padavimo į darbo kamerą ir išteka iš jo per žiedinę išcentruotą tūtą.@Labai koncentruotų pulpų perpumpavimas užtikrinamas priverstiniu pulpos padavimu pagalbinės tūtos pagalba į pagrindinę išcentrinę tūtą ir darbinio kūno ir perpumpuojamosios terpės sukamuoju judėjimu sumaišymo vamzdyje.@Koncentruotos rūgšties saugojimo talpų apsauga nuo korozijos užtikrina atbulinio vožtuvo-ribotuvo sumontavimu įsiurbiančiojo tarpvamzdžio viduje. Čiurkšlinio siurblio darbo kameros apsauga nuo korozijos užtikrinama tuo, kad rūgštis į ją nepatenka.
[EN]
[0001] Išradimas priskiriamas dujų, skysčių, radioaktyvių atliekų pulpos perpumpavimo, regeneracinių tirpalų paruošimo įrenginiams katilinėse, šiluminių ir atominių elektrinių vandens cheminio valymo įrengimuose, konkrečiai, susiję su čiurkšlinio siurblio konstrukcij a.
[0002] Čiurkšlinio siurblio (ežektoriaus) darbo principas, pagrįstas čiurkšlės nepertrūkstamumo išlyginimu, gerai žinomas ir plačiai naudojamas technikoje (TexH0A0rnųecKHiži criPOBOĄHMK, 2 t., 1976, 104 pusi.). Darbinis kūnas paduotas į darbo kamerą per tūtą, esančią su dįfuzoriumi ant vienos ašies, sukelia išretinimą darbo kameroje.
[0003] Žinomų čiurkšlinių siurblių konstrukcijų trūkumas yra užsistovėjusios zonos su lėta cirkuliacija darbo kameroje, kurios yra priežastis: - žemo čiurkšlinio siurblio panaudojimo koncentruo-toms pulpoms (suspensijoms) perpumpuoti efektyvumo ; - darbo kameros korozijos intensyvumo, naudojant čiurkšlinius siurblius regeneracinių rūgšties tirpalų paruošimui katilinių, šiluminių ir atominių elektrinių vandens cheminio valymo įrenginiams, taip pat galimybės vandens cheminio valymo įrenginiuose darbiniam kūnui (vandeniui) patekti į perpumpuojamos terpės (koncentruotos sieros rūgšties) saugojimo talpą, o tai sukelia intensyvią talpų koroziją.
[0004] Žinoma čiurkšlinio siurblio konstrukcija SU a. 1. Nr. 1214523 ir žurnalas " M3o6peiaTeAb n paųnOHaAH3aTOP", 1991, Nr. 3, 16 pusi.), kurioje darbinis kūnas paduodamas į sumaišymo vamzdį ir toliau per žiedinę tūtą į
[0005] difuzorių, o perpumpuojama terpė tiesiogiai įsiurbiama sumaišymo vamzdį, difuzorius, žiedinė tūta ir perpumpuojamos terpės įsiurbimo tarpvamzdis yra ant vienos ašies .
[0006] - nepakankamas siurblio efektyvumas, perpumpuojant labai koncentruotas pulpas (suspensijas); - galimybė darbiniam kūnui (vandeniui) vandens cheminio valymo įrenginiuose patekti į perpumpuojamos terpės (koncentruotos sieros rūgšties) saugojimo talpas, o tai sukelia intensyvią talpų koroziją.
[0007] - čiurkšlinių siurblių efektyvumo, ekonomiškumo padidinimas; - čiurkšlinio siurblio darbo kameros ir koncentruotos rūgšties saugojimo talpų katilinių, šiluminių ir atominių elektrinių vandens valymo įrenginiuose efektyvios apsaugos nuo korozijos galimybė.
[0008] Nurodytas tikslas pasiekiamas tuo, kad darbinio kūno tūtos ašis nukreipta statmenai ašiai. Darbinio kūno tūta sumontuota tangentiškai darbo kameros atžvilgiu. Perpumpuojamos terpės įsiurbiantysis tarpvamzdis sumontuotas ant vienos ašies su sumaišymo vamzdžiu. Darbinio kūno ištekėjimas į sumaišymo vamzdį vyksta per žiedinę išcentrinę tūtą, suformuotą įsiurbiančiojo tarpvamzdžio išoriniu paviršiumi ir sumaišymo vamzdžio vidiniu paviršiumi. Darbinio kūno įvedimas į darbo kamerą užtikrina darbinio kuno sukamąjį judėjimą darbo kameroje ir žiedinėje išcentrinėje tūtoje.
[0009] Be to, labai koncentruotos pulpos (suspensijos) priverstinio padavimo prie sumaišymo vamzdžio tikslu, papildoma darbinio kūno tūta sumontuota prie įėjimo i, įsiurbiantįjį tarpvamzdį ant vienos ašies su juo.
[0010] Be to, koncentruotos rūgšties saugojimo talpų vandens cheminio valymo įrenginiuose efektyvios apsaugos nuo korozijos galimybės sudarymo tikslu, įsiurbiančiojo tarpvamzdžio viduje sumontuotas atbulinis vožtuvas.
[0011] Tokiu būdu, pareikštas sūkurinis čiurkšlinis siurblys atitinka išradimo kriterijų "naujumas".
[0012] Pareikšto sprendimo palyginimas ne tik su prototipu, bet ir su kitais techniniais sprendimais šioje technikos srityje leido atskleisti jame požymius, atskiriančius pareikštą sprendinį nuo prototipo, tai leidžia manyti, kad išradimas atitinka kriterijų "esminiai skirtumai".

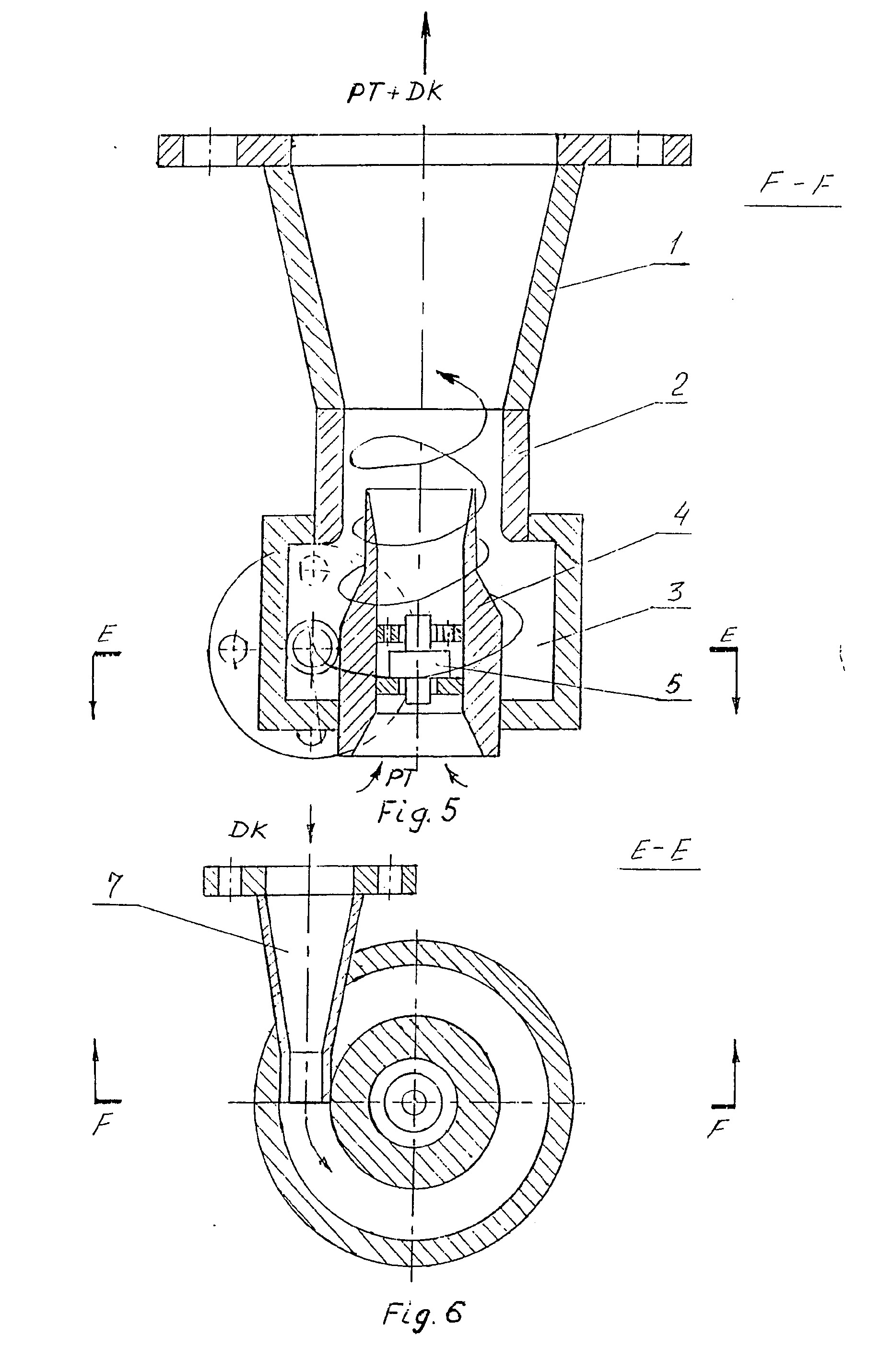

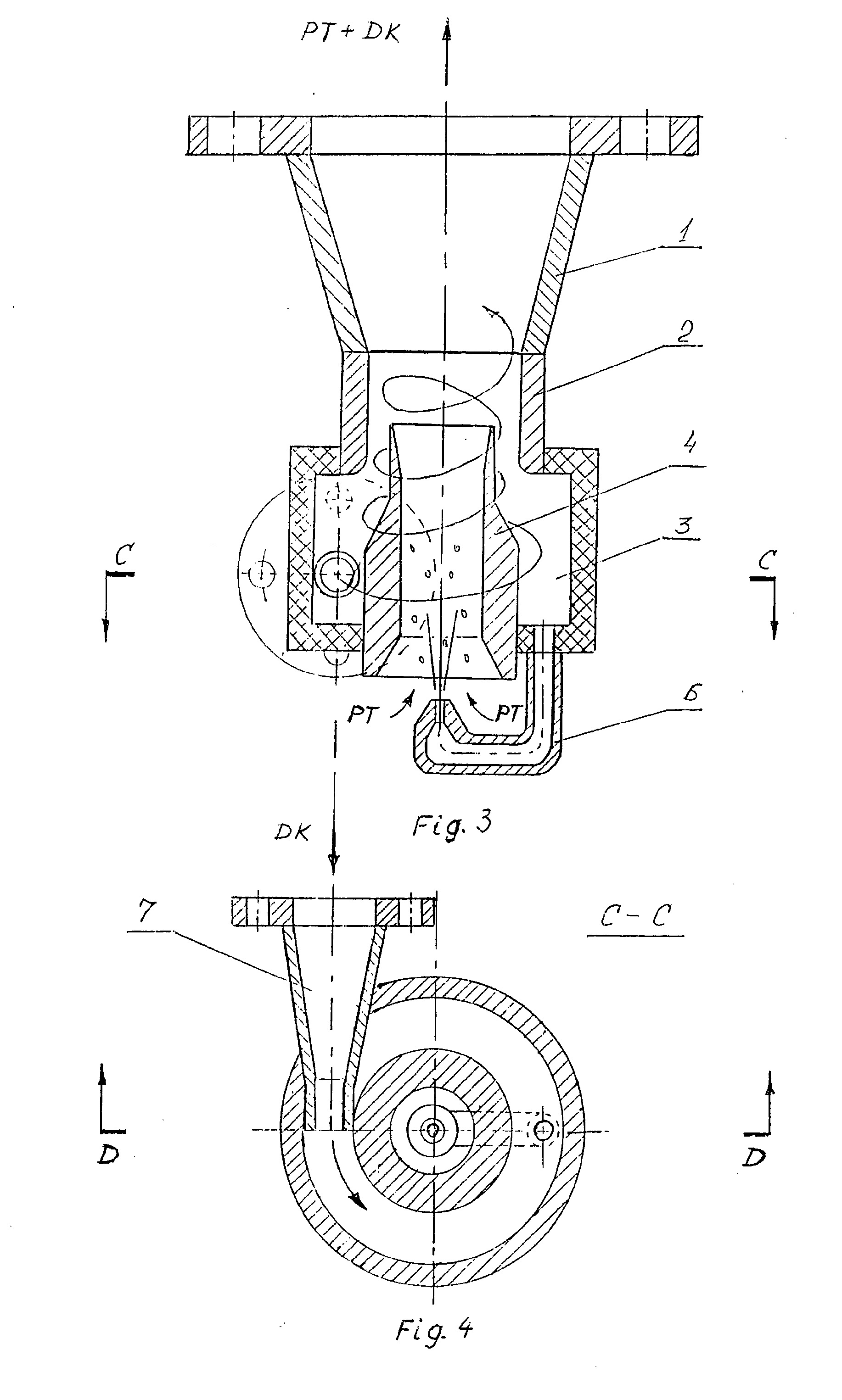

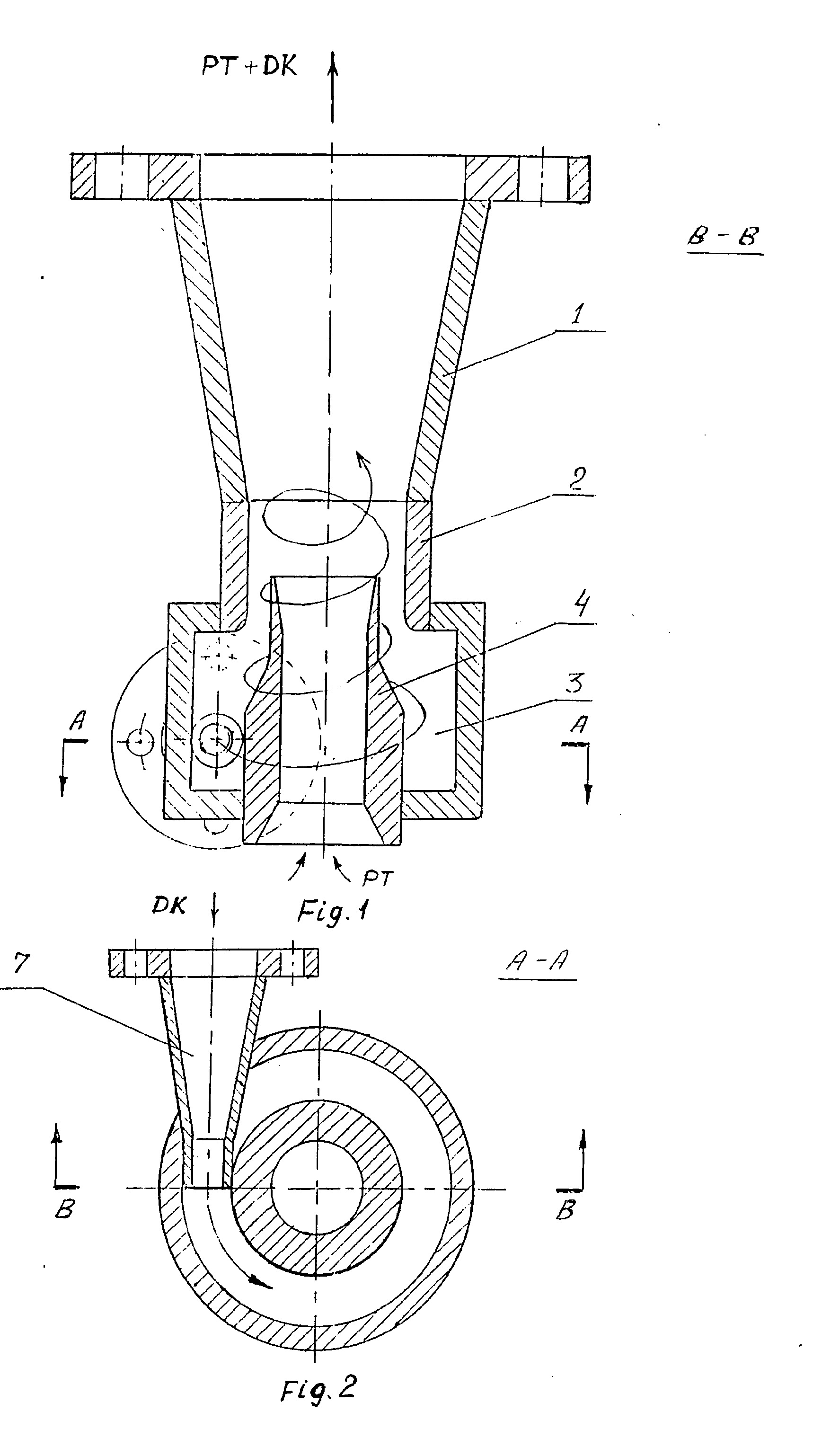

[0013] Fig. 1 - išilginis sūkurinio čiurkšlinio siurblio pjūvis; Fig. 2 - skersinis sūkurinio čiurkšlinio siurblio pjūvis pagal A-A Fig. 1; Fig. 3 - išilginis dvipakopio sūkurinio čiurkšlinio labai koncentruotų pulpų (suspensijų) perpumpavimo siurblio pjūvis; Fig. 4 - skersinis dvipakopio sūkurinio čiurkšlinio labai koncentruotų pulpų (suspensijų) perpumpavimo siurblio pjūvis; Fig. 5 - išilginis sūkurinio čiurkšlinio rūgšties regeneracinio tirpalo paruošimo siurblio pjūvis; Fig. 6 - skersinis sūkurinio čiurkšlinio rūgšties regeneracinio tirpalo paruošimo siurblio pjūvis.
[0014] Sūkurini, čiurkšlini siurblį sudaro difuzorius 1, sumaišymo vamzdis 2, darbo kamera 3, įsiurbiantysis tarpvamzdis 4, atbulinis vožtuvas-ribotuvas 5, papildoma tūta 6, turintys vieną bendrą ašį. Darbinio kūno padavimo tūta 7 sumontuota tangentiškai darbo kameros 3 atžvilgiu ir jos ašis yra statmena darbo kameros 3 ir difuzoriaus 1 ašims. Sumaišymo vamzdžio vidinis paviršius ir įsiurbiančiojo tarpvamzdžio 4 išorinis paviršius suformuoja žiedinę išcentrinę tūtą.
[0015] Sūkurinis čiurkšlinis siurblys dirba tokiu būdu.
[0016] Darbinis kūnas DK per tangentiškai sumontuotą tūtą 7 patekdamas į darbo kamerą 3 įgauna sukamąjį judėsi,. Išeidamas iš darbo kameros 3 žiedinėje išcentrinėje tūtoje darbinis kūnas juda spirale. Sudedant tiesiaeigio ir sukamojo judesio greičių vektorius, mažinant sukimosi spinduli,, žiedinėje išcentrinėje tūtoje darbinio kūno greitis didėja, tai padidina išretinimą sumaišymo vamzdyje 2 ir, atitinkamai, įsiurbiančiojo tarpvamzdžio 4 viduje. Perpumpuojamoji terpė PT įsiurbiama per įsiurbiantįjį tarpvamzdį 4, susimaišo su darbiniu kūnu, iš sūkurinio čiurkšlinio siurblio išeina per difuzorių 1 .
[0017] Sukamąjį judėjimą darbiniam kūnui, vadinasi, ir darbinio kūno ir perpumpuojamosios terpės mišiniui, suteikia išcentrinės jėgos, kurios darbini, kūną ir darbinio kūno ir perpumpuojamosios terpės mišinį prispaudžia prie sumaišymo vamzdžio 2 sienelės, tuo pačiu padidindamos perpumpuojamosios terpės įsiurbimą i, sumaišymo vamzdį 2 ir sūkurinio čiurkšlinio siurblio darbo efektyvumą, lyginant su analogais ir prototipu.
[0018] Papildoma tūta 6 kartu su įsiurbiančiuoju tarpvamzdžiu 4 sudaro sūkurinio čiurkšlinio siurblio papildomą pakopą. Darbinis kūnas, paduotas per papildomą tūtą 6, užgriebdamas perpumpuojamą terpę, užtikrina perpumpuojamosios terpės padavimą į pagrindinę išcentrinę žiedinę tūtą. Dvipakopis sūkurinis čiurkšlinis siurblys sudaro galimybę perpumpuoti skystų radioaktyvių atliekų labai koncentruotas pulpas (suspensijas).
[0019] Atbulinis vožtuvas-ribotuvas 5, sumontuotas įsiurbian-čiojo tarpvamzdžio 4 viduje, apsaugo koncentruotos rūgšties saugojimo tarą nuo vandens patekimo į ją ir, tuo pačiu, apsaugo ją nuo korozijos. Tuo pat metu atbulinis voštuvas 5 apriboja rūgšties sunaudojimą, automatiškai užtikrindamas reikiamą regeneracinio
[0020] ■tirpalo koncentraciją katilinių, šiluminių ir atominių elektrinių vandens cheminio valymo įrenginiuose. Sūkurinio čiurkšlinio siurblio darbo kamera apsaugota nuo korozijos tuo, kad rūgštis į ją nepatenka.
[0021] - lyginamasis darbinio kūno sunaudojimas sūkuriniame čiurkšliniame siurblyje mažesnis, negu paprastame čiurkšliniame siurblyje; - sūkurinis čiurkšlinis siurblys užtikrina atidirbusių AES filtravimo medžiagų aukštos koncentracijos pulpų su kietos ir skystos fazių santykiu ne didesniu negu 1:1 perpumpavimą, naudojant suspaustą orą, kurio slėgis 0,3-0,6 MPa, kaip darbini, kūną:
[0022] - naudojant siurblį regeneracinio tirpalo paruošimui, nepasireiškia sūkurinio čiurkšlinio siurblio darbo kameros ir koncentruotos rūgšties saugojimo talpos korozija.
1. Sūkurinis čiurkšlinis siurblys, susidedantis iš difuzoriaus, sumaišymo vamzdžio, darbo kameros, darbinio kūno padavimo tūtos ir įsiurbiančiojo tarpvamzdžio, besiskiriantis tuo, kad darbinio kūno padavimo tūta sumontuota plokštumoje, statmenoje siurblio ašiai ir nukreipta tangentiškai darbo kameros atžvilgiu.
2 . Siurblys pagal 1 punktą, besiskiriantis tuo, kad įsiurbiančiame tarpvamzdyje sumontuota papildoma darbinio kūno padavimo tūta.
3. Siurblys pagal 1 punktą, besiskiriantis tuo, kad įsiurbiančiame tarpvamzdyje sumontuotas atbulinis vožtuvas-ribotuvas.
