[LT] Svirtinis įrenginys su judančia atrama, susidedantis iš svirtinio elemento, atremto į atramą, apie kurią jis gali pasisukti, iš jėgos veikimo taško padėties reguliatoriaus, sujungto su vienu svirtinio elemento galu, ir iš darbo taško padėties reguliatoriaus, sujungto su kitų svirtinio elemento galu, o atrama įtaisyta taip, kad galėtų laisvai pasislinkti. Prese įtaisytas svirtinis elementas remiasi į atramą, apie kurią jis gali pasisukti, o taip pat yra ytaisyti kreipiantysis atramos elementas, prilaikantis atramą taip, kad svirtinio elemento atrama galėtų judėti, pavaros mechanizmas, sujungtas su vieno svirtinio elemento galu ir perduodantis pavaros poveikį svirtiniam elementui ir galvutei, veikiančiai dirbant svirtiniam elementui.
[EN]
[0001] Pateiktas išradimas susijęs su svirtiniu įrenginiu, o konkrečiai su įrenginiu, turinčiu judanti, atramos taš-ką, ir su presu, kuriame šis įrenginys panaudojamas.
[0002] Svirtiniai įrenginiai paprastai naudojami mechanikoje: staklėse ir pramoniniuose įrenginiuose, o taip pat kitose įvairiose konstrukcijose kaip judančių mecha-nizmų jėgą perduodančios detalės. Kaip parodyta Fig. 1A ir Fig. 1B, tokio svirtinio įrenginio viename svirtinio elemento a, kurio ašinė atrama atramos taške b yra fik-suota grunte G, gale yra jėga veikiamas taškas c. Svirtinis elementas a alkūninio elemento g skriejiku, sujungtas su varančiuoju ratu f, sukuria darbiniame taške d darbinę jėgą.

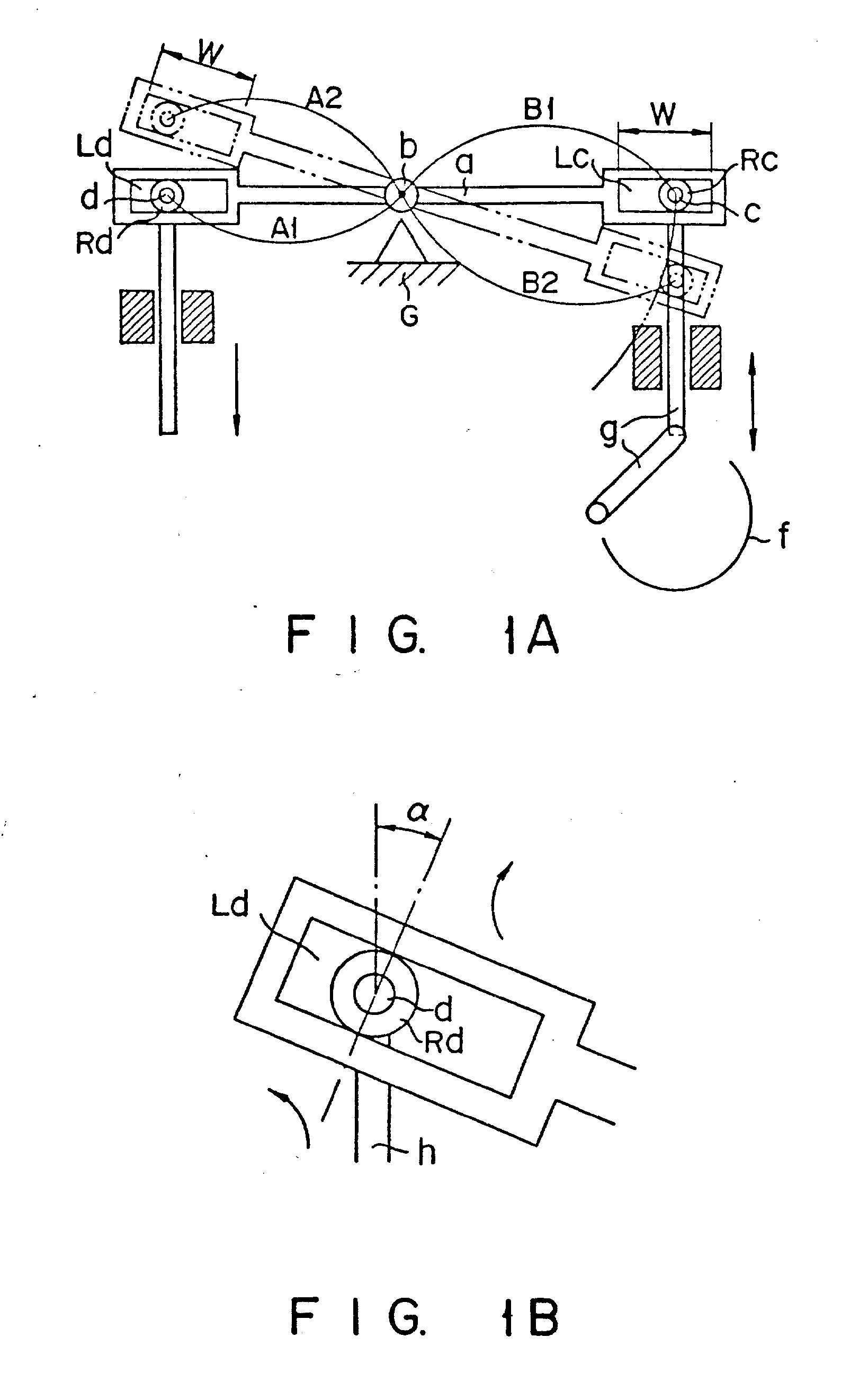

[0003] Kadangi žinomame svirtiniame įrenginyje svirtinio elemento a ašinė atrama yra fiksuotame atramos taške b,
[0004] tai veikiamas jėga taškas c ir darbinis taškas d brėžia lankus švytuojant svirties elementui a. Veikiant vertikaliai nukreiptai jėgai jėgos veikimo taške c, kaip parodyta Fig. 1A, ši jėga negali veikti viena kryptimi darbinio ciklo metu. Taip pat, su šia problema susi-duriama ir darbiniame taške d. Todėl, norint žinomu svirtiniu įrenginiu pakeisti tiesiaeigį jėgos veikimo taško c judesį švytuojančiu svirtinio elemento a judesiu arba pakeisti švytuojantį svirtinio elemento a judesį tiesiaeigiu judesiu darbo taške d, jėgos veikimo taško c zonoje ir darbinio taško zonoje naudojami, atitinkamai, jėgos veikimo taško padėties reguliatorius, realizuotas kaip pailgos kiaurymės Lc ir ritinio Rc kombinacija, ir darbinio taško reguliatorius, realizuotas kaip pailgos kiaurymės Ld ir ritinio Rd kombinacija, kaip tai parodyta Fig. 1A. Judesio keitimo diapazonus W apsprendžia kiaurymių, atitinkamai Lc ir Ld ilgxai, ir šių diapazonų negalima padidinti dėl mechaninio tvirtumo apribojimų. Taip pat, švytuojant svirtiniam elementui a, kinta atstumai Al ir BĮ nuo
[0005] atramos taško b iki jėgos veikimo taško c ir darbinio taško d, atitinkamai, ir nepageidaujamai kinta perduodama jėga.
[0006] Pasisukant svirtiniam elementui a tokia kryptimi ir tokiu kampu, kaip parodyta Fig. 1B, atsiranda sukantie-ji įtempimai. Todėl efektyviai jėgos perduoti neįma-noma .

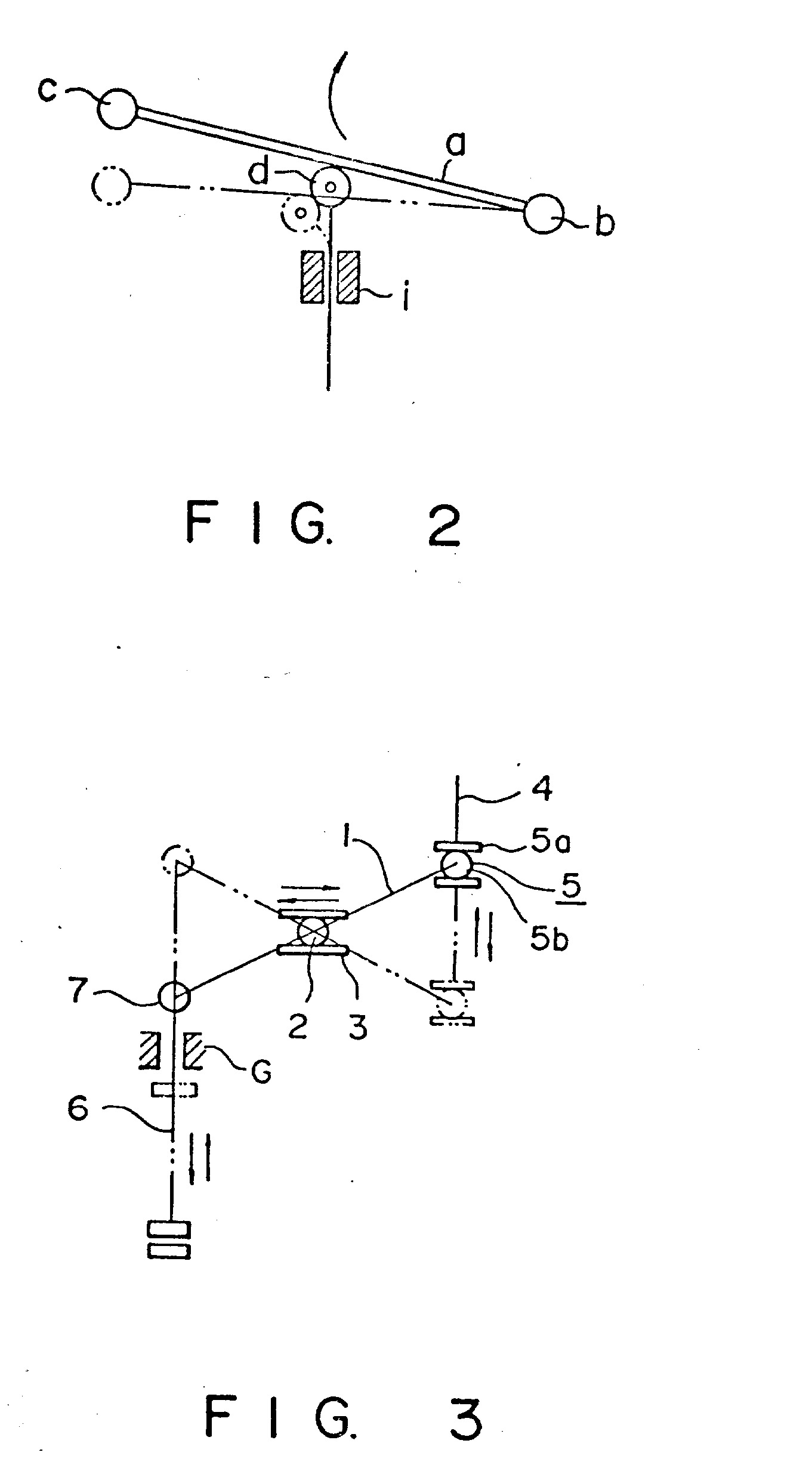

[0007] Pavyzdyje, parodytame Fig. 2, jėgai veikiant taške c, norint pastumti darbini, tašką d žemyn, kulisės elemento h viršutinė dalis pakreipiama spaudimo kryptimi, kaip tai pavaizduota punktyrine linija. Todėl kairioji viršutinė ir dešinioji apatinė atraminio kreipiančiojo elemento į kreipiančiosios kiaurymės dalys susidėvi.
[0008] Svirtiniai elementai plačiai aprašomi techninėje lite-ratūroje. Taip pat jie žinomi iš patentų: GB Nr. 1345795, EP Nr. 0480319, DE Nr. 4040240, DE Nr. 4129832. Svirtinis mechanizmas plačiai aprašytas DE Nr. 4110243.
[0009] Taigi patento išradimo tikslas yra svirtinio elemento, galinčio praplėsti judesio diapazoną pakeičiant jėgos perdavimo kryptis jėgos veikimo taške ir darbiniame taške ir leidžiančio perduoti didelias jėgas su dideliu tikslumu, ir mechaninio įrenginio, kuriame šis svirtinis įrenginys panaudojamas.
[0010] Šiam pateikto išradimo tikslui pasiekti siūlomas svirtinis įrenginys, laipsnių leidžiantis perduoti jėgą į jėgos veikimo ir darbinį taškus įvairiomis kryptimis, ir todėl svirtinio įrenginio, kuris žinomoje konstrukcijoje švytuoja apie nejudantį tašką, atramos taškas j uda.
[0011] Presas, kuriame įrenginys realizuotas pagal pateiktą išradimą, susideda iš svirtinio elemento, švytuojančio apie atramos tašką, iš atramos taško nukreipiančiojo elemento, leidžiančio svirtinio elemento atramos taškui laisvai judėti, iš perdavimo mechanizmo, susijusio su svirtiniu elementu, ir perduodančio varančiąją jėgą i, svirtinio elemento jėgos veikimo tašką, ir iš galvutės, susijusios su svirtinio elemento darbiniu tašku ir pastumiamos svirtinio elemento darbo metu.
[0012] Buvo atlikti įvairių svirtinių įrenginių tyrimai. Pateikto išradimo autoriai nustatė, kad atramos taškui, į kuri, remiasi svirtinis elementas, žinomame išradime ne-judant, o svirtiniui elementui švytuojant ašies, einan-čios per nejudanti, atramos tašką, atžvilgiu, svirtinio elemento judesys buvo apribojamas nejudančiu atramos tašku. Įvertindamas tai, pateikto išradimo autorius su-kūrė svirtini, įrenginį, kuriame atrama, i, kurią remiasi svirtinis elementas, juda laisvai judančios atramos (toliau vadinamos laisvai judančiąja atrama) kaip cent-ro atžvilgiu. Kadangi svirtinio įrenginio, realizuoto pagal pateiktą išradimą atramos padėtis gali laisvai kisti, o svirtinis įrenginys juda švytuojančiai, tai svirtinio elemento atrama juda sutinkamai su jėgos veikimo taško reguliatoriaus, susijusio su svirtiniu elementu, judėjimu ir su darbinio taško reguliatoriaus judėjimu. Todėl jėgos veikimo taško reguliatoriaus ir darbinio taško reguliatoriaus judėjimo laisvės laipsnis gali būti didelis. Fig. 1A, 1B ir Fig. 2 pavaizduoti žinomi svirtiniai įren-giniai ; Fig. 3 - Fig. 6 parodytos įvairių svirtinių įrenginių, realizuotų pagal pateiktą išradimą, konstrukcijų schemos; Fig. 7 - Fig. 12 pavaizduotos atramos, jėgos veikimo taško ir darbinio taško trajektorijos, paaiškinant realizuoto pagal pateiktą išradimą svirtinio įrenginio darbą; Fig. 13 - 21 pateiktas presas, 'kuriame naudojamas svirtinis įrenginys, realizuotas pagal pateiktą išradimą; Fig. 22A ir 22B pavaizduotas kitas atramos pavyzdys; Fig. 23A ir 23B parodytas dar kitas atramos pavyzdys; Fig. 24 ir 25 pateiktos kitos atramos; Fig. 26 pavaizduotas presas, kuriame panaudota atrama, pateikta Fig. 24; Fig. 27 pateikta preso, pavaizduoto Fig. 26 elektrinės sistemos elektrinė schema; Fig. 28 pavaizduotos šlifavimo staklės, kuriose panaudotas, realizuotas pagal pateiktą išradimą, svirtinis įrenginys; Fig. 29 pateikta šlifavimo staklių, parodytų Fig. 28, blokinė schema; Fig. 30 pateiktas svirtinio įrenginio panaudojamo pas-tatų dempferiniuose įrenginiuose pavyzdys; Fig. 31 pateikta pastatų dempferinio įrenginio, pavaizduoto Fig. 30, valdančiosios sistemos blokinė schema; Fig. 32 parodytas svirtinio įrenginio, realizuoto pagal pateiktą i.šradimą, panaudojimo diafragminiame siurblyje schematinis vaizdas; Fig. 33 parodytas svirtinio įrenginio, realizuoto pagal pateiktą išradimą, panaudojimo automobiliniame amor-tizatoriuje schematinis vaizdas; Fig. 34 parodyta jėgos perdavimo grandininė sistema sudaryta iš prie jos prijungto svirtinio įrenginio, realizuoto pagal pateiktą išradimą; Fig. 35 parodytas svirtinio įrenginio, realizuoto pagal pateiktą išradimą, panaudojimas koordinatinių staklių pavaros mechanizme; ir Fig. 36 parodyta pagrindinės, Fig. 35 pavaizduoto įren-ginio, dalies darbinė trajektorija.
[0013] Žemiau bus aprašytos pateikto išradimo realizacijos.
[0014] Trumpai išnagrinėsime geriausią svirtinio įrenginio su laisvai judančia atrama, pagal pateiktą išradimą, rea-lizaciją, kuri parodyta Fig. 3 - Fig. 6.

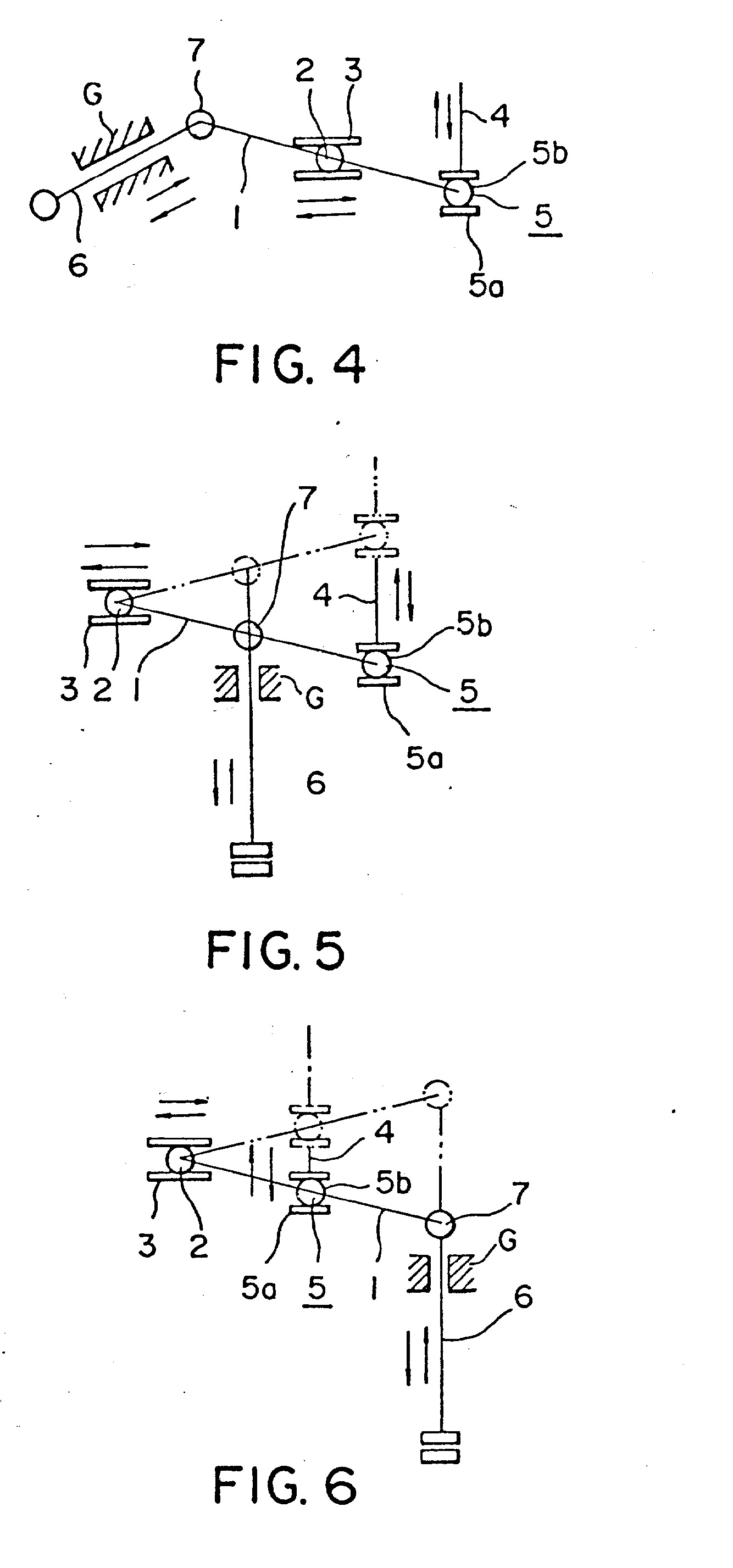

[0015] Brėžiniuose Fig. 3 - Fig. 5 skaičiumi 1 pažymėtas svirtinis elementas; skaičiumi 2 - atramos elementas, į kurį atremiamas svirtinis elementas 1; skaičiumi 3 - kreipiantysis atramos elementas, palaikantis laisvai judantį atramos elementą 2; skaičiumi 4 - jėgos veikimo taško padėties reguliatorius, judriai, šarnyru sujungtas su jėgos veikimo tašku, arba su vienu svirtinio elemento 1 galu pe.r jungiantįjį elementą 5; ir skai-čiumi 6 - darbinio taško padėties reguliatorius, šar-nyru sujungtas su darbiniu tašku arba su kitu svirtinio elemento 1 galu per jungiantįjį elementą 7. Reikia pa-žymėti, kad jungiantysis elementas 5, sujungiantis svir-tinį elementą 1 ir jėgos veikimo tašką 4 geriausiame išradimo variante sudaryta iš kumštelinio liestuko pavidalo elemento su ritiniu 5b, kuris rieda liesdamas dvi plokštes 5a.
[0016] Visose Fig. 3 - Fig. 6 parodytose realizacijose jėgos veikimo taškai juda tiesiaeigiškai vertikalia kryptimi, o i, kreipiantįjį elementą 3 atsiremia ir juda tiesiai horizontalia kryptimi ritininis atraminis elementas 2, kurio ašis yra įtaisyta svirtiniame elemente 1.
[0017] Realizacijose, parodytose Fig. 3 ir Fig. 4 panaudota vidinė atrama, kuri gaunama įtaisant atraminį elementą 2 tarp svirtinio elemento 1 jėgos veikimo taško 5 ir darbinio taško 7. Fig. 3 parodytoje realizacijoje darbinio taško padėties reguliatorius 6 gali judėti tiesia-eigiškai vertikalia kryptimi, trajektorija kuri parodyta Fig. 7. Kitaip tariant, jėgos veikimo taško padė-ties reguliatoriui 4 judant vertikalia kryptimi, svirtinis elementas 1 švytuoja apie atramos elementą 2. Pasisukus svirtiniam elementui 1, tuo pačiu metu, atramos elementas 2 pasistumia kreipiančiuoju elementu atstumu X, o darbinio taško padėties reguliatorius 6 juda tiesiai vertikalia kryptimi. Realizacijoje, parodytoje Fig. 4, darbinio taško padėties reguliatorius juda tiesiaeigiškai pasuktas vertikalios krypties at-žvilgiu. Šioje realizacijoje jungiantysis elementas 7 yra įtaisytas darbiniame svirtinio elemento 1 taške ir juda elipsės pavidalo trajektorija.

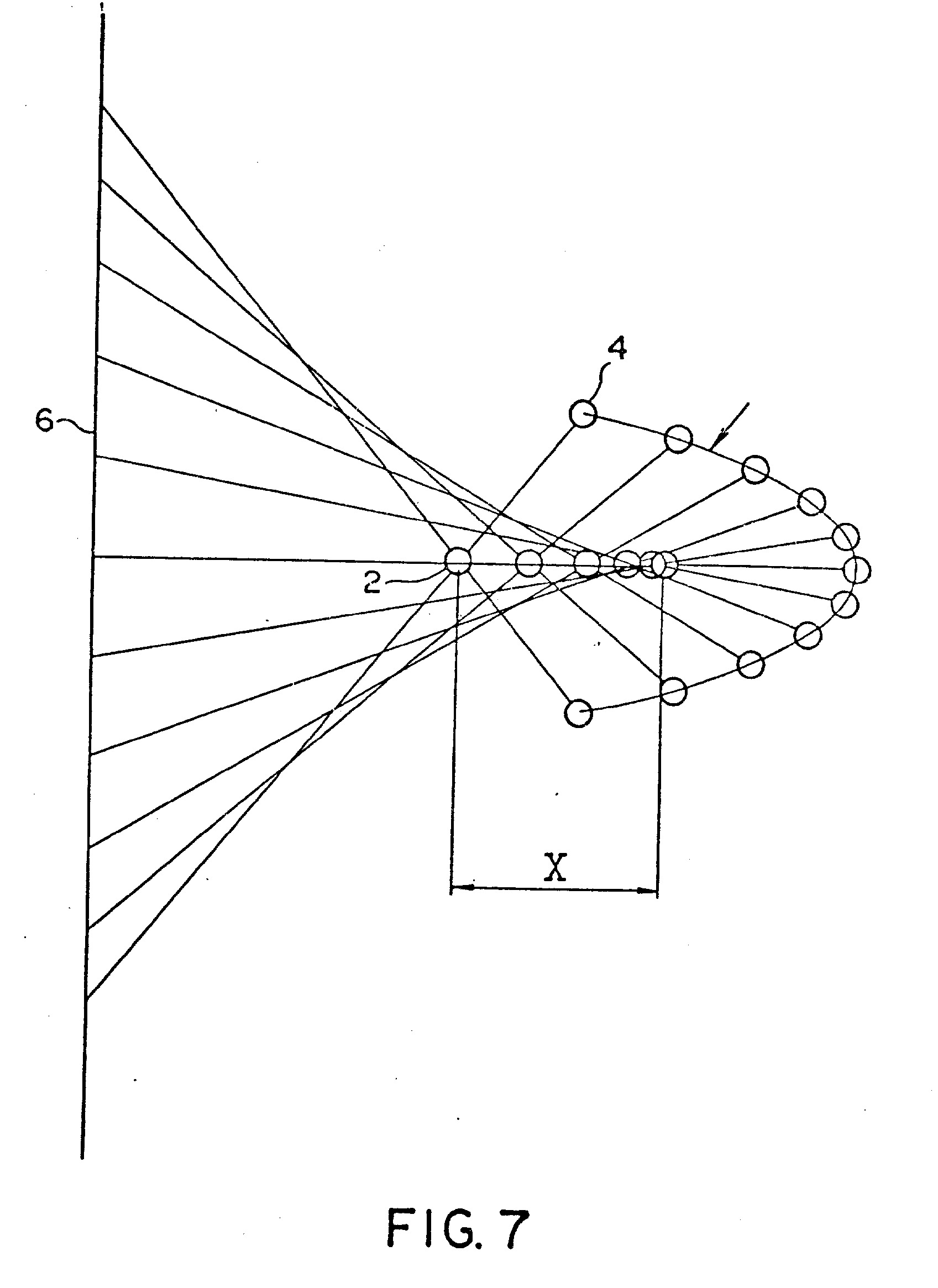

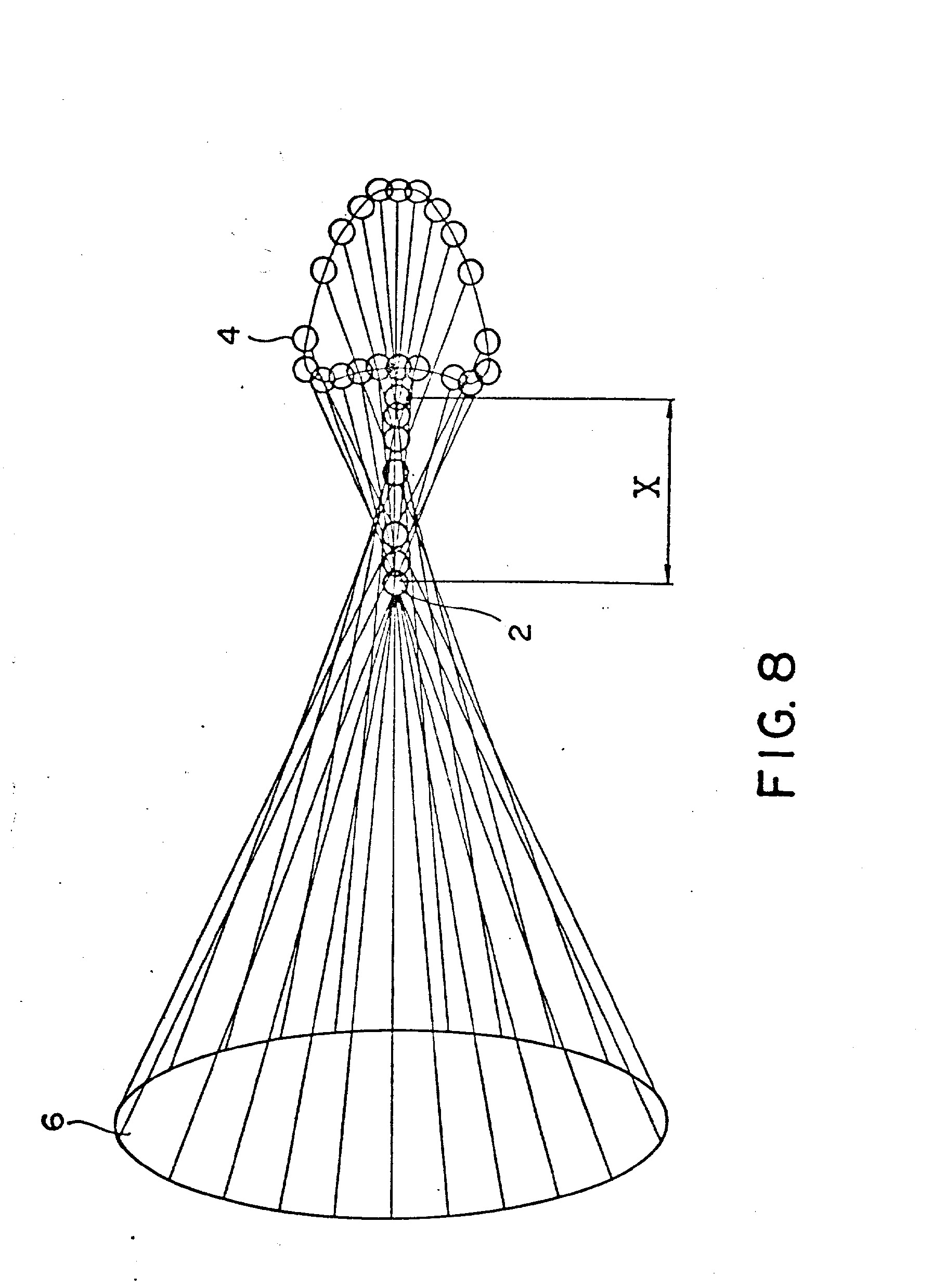

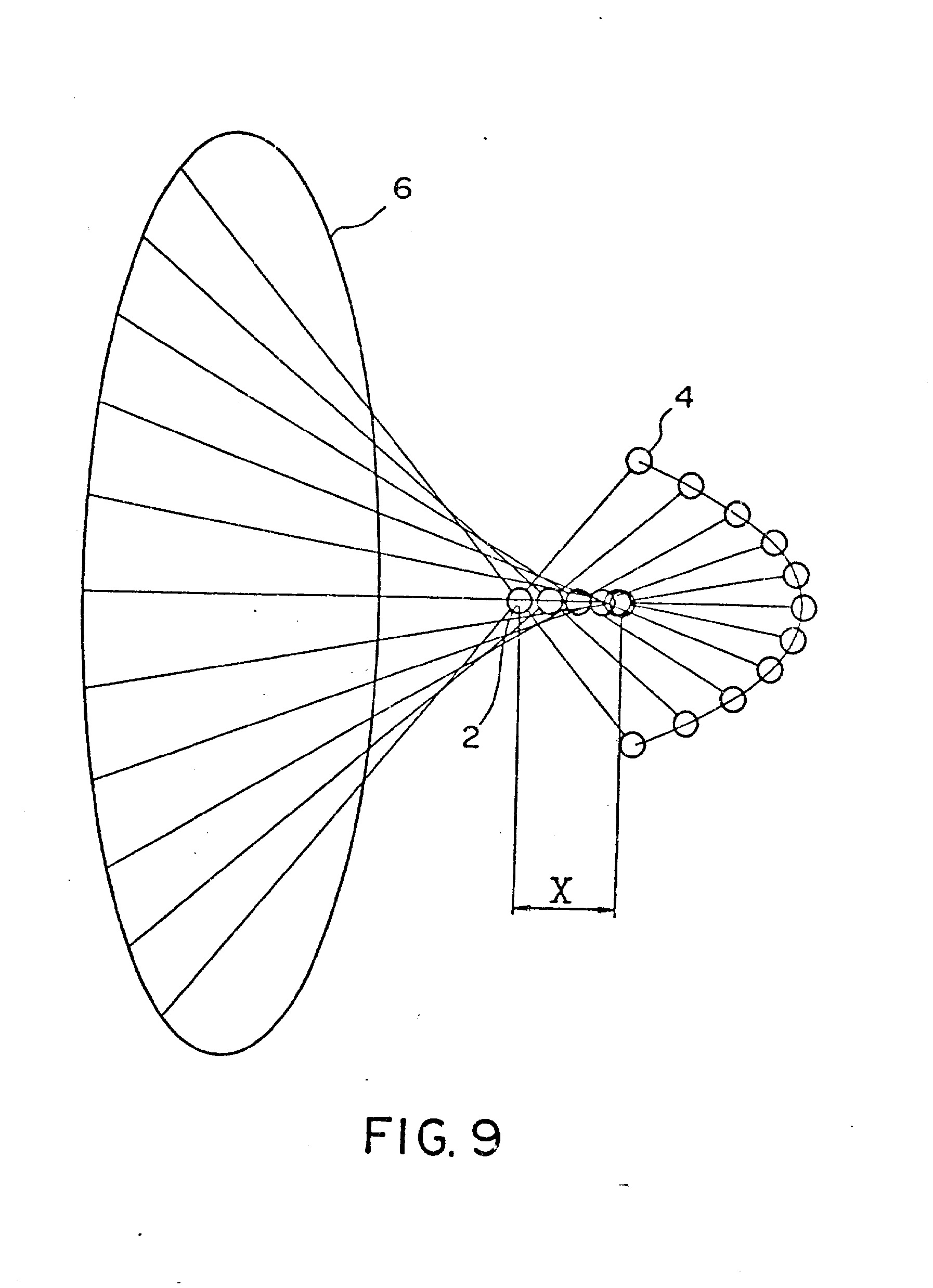

[0018] Svirtinio įrenginio su vidine atrama trajektorija gali būti tiesiaeigė, kaip parodyta Fig. 7 arba elipsės pavidalo, kaip parodyta Fig. 8 ir Fig. 9. Laisvai judančios atramos, parodytos Fig. 9, poslinkio atstumas yra mažesnis už poslinkį gaunamą realizacijoje parodytoje Fig. 8.
[0019] Realizacijoje, parodytoje Fig. 5, atraminis elementas 2 ir jėgos veikimo taško padėties reguliatorius 4 yra įtaisyti skirtinguose svirtinio elemento 1 galuose, o darbinio taško padėties reguliatorius 6 vidurinėje svirtinio elemento 1 dalyje, bei suformuojama išorinė atrama. Šiuo atveju darbinio taško eiga yra mažesnė nei jėgos veikimo taško eiga, tačiau jėga padidinama.
[0020] Realizacijoje, parodytoje Fig. 6, atraminis elementas 2 ir darbinio taško padėties reguliatorius 6 įtaisyti skirtinguose svirtinio elemento 1 galuose, o jėgos veikimo taško padėties reguliatorius 4 yra įtaisytas svirtinio elemento 1 vidurinėje dalyje. Šiuo atveju darbinio taško eiga yra didesnė nei jėgos veikimo taško eiga ir perduodama mažesnė jėga.

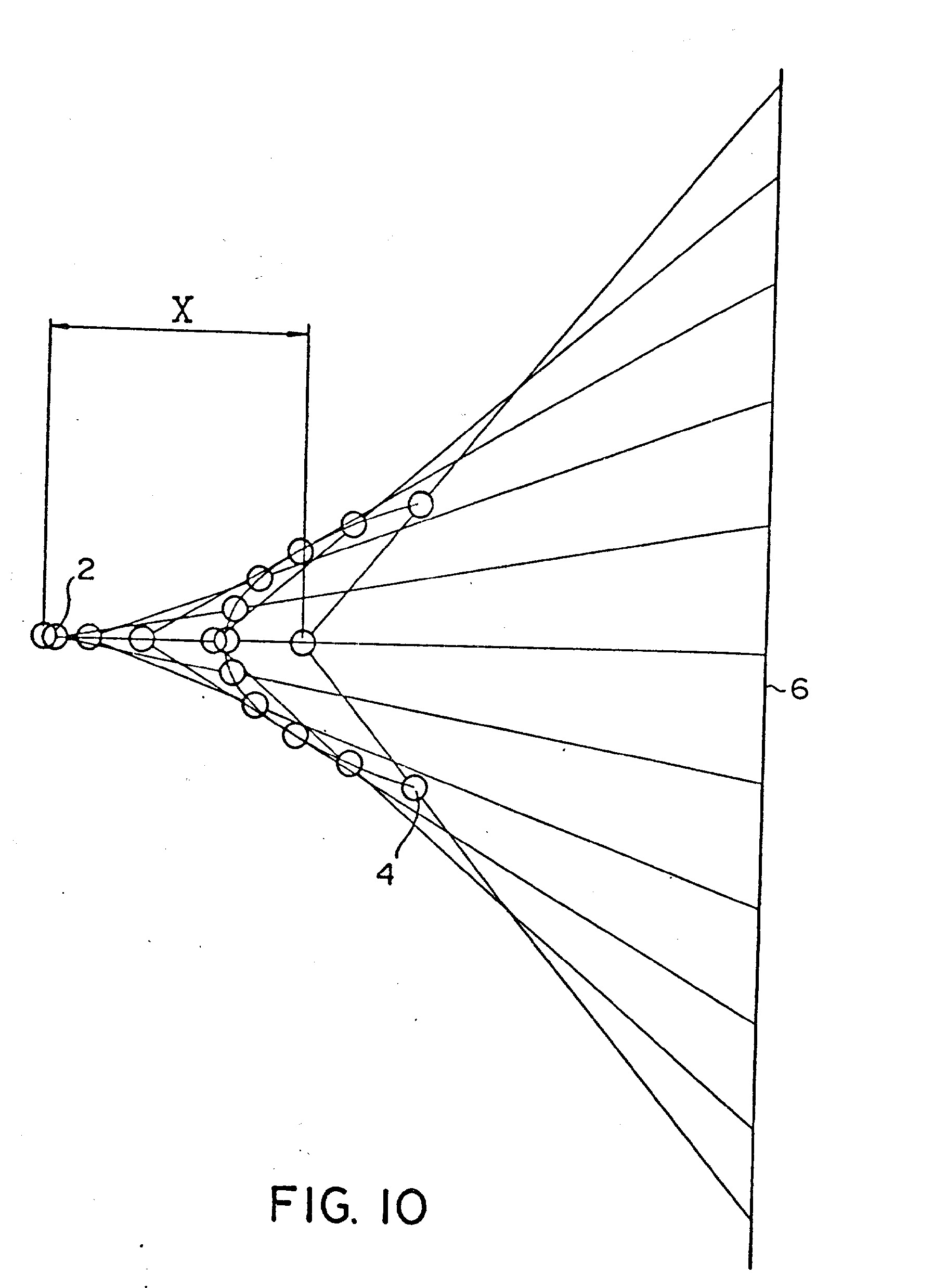

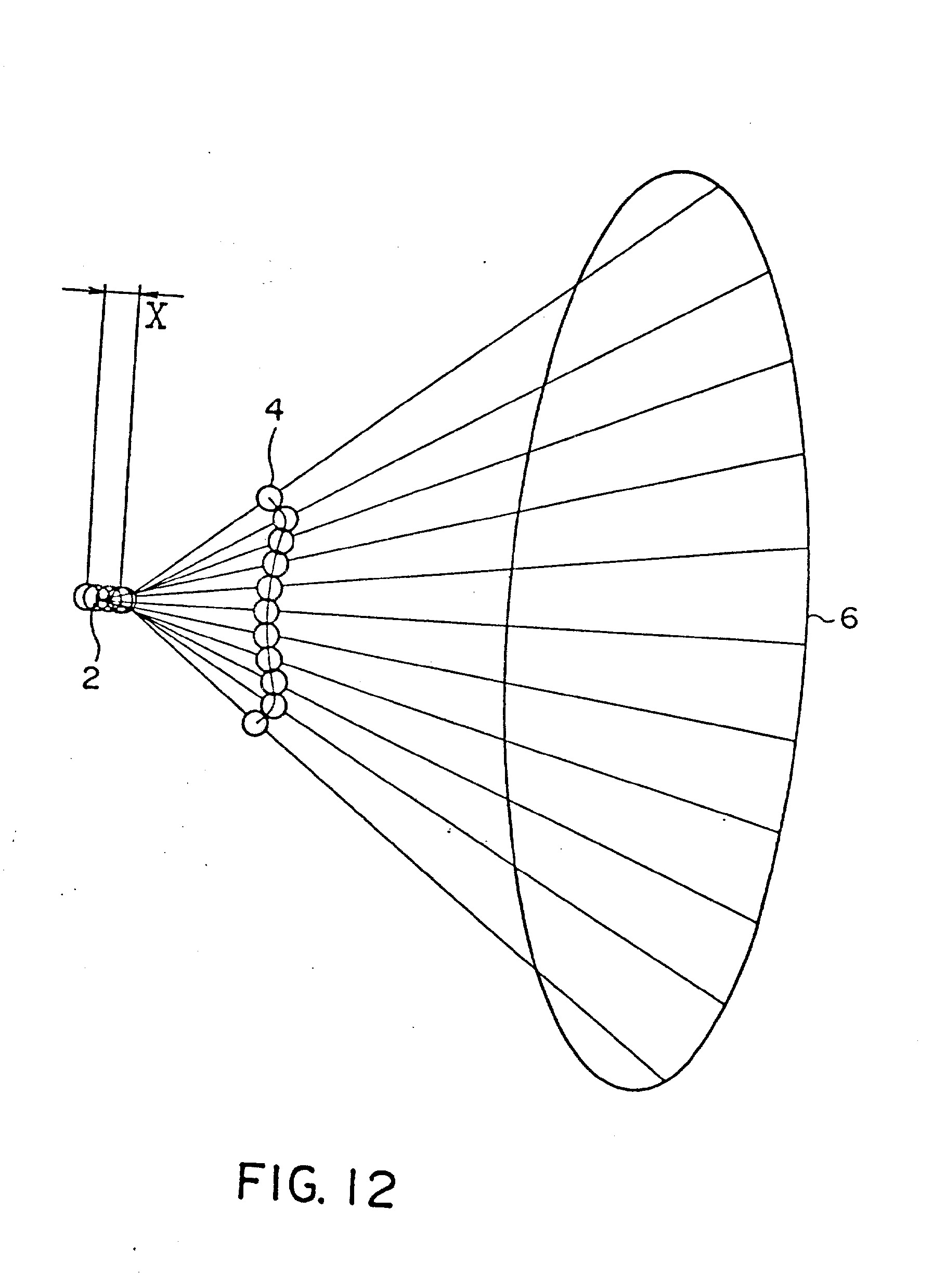

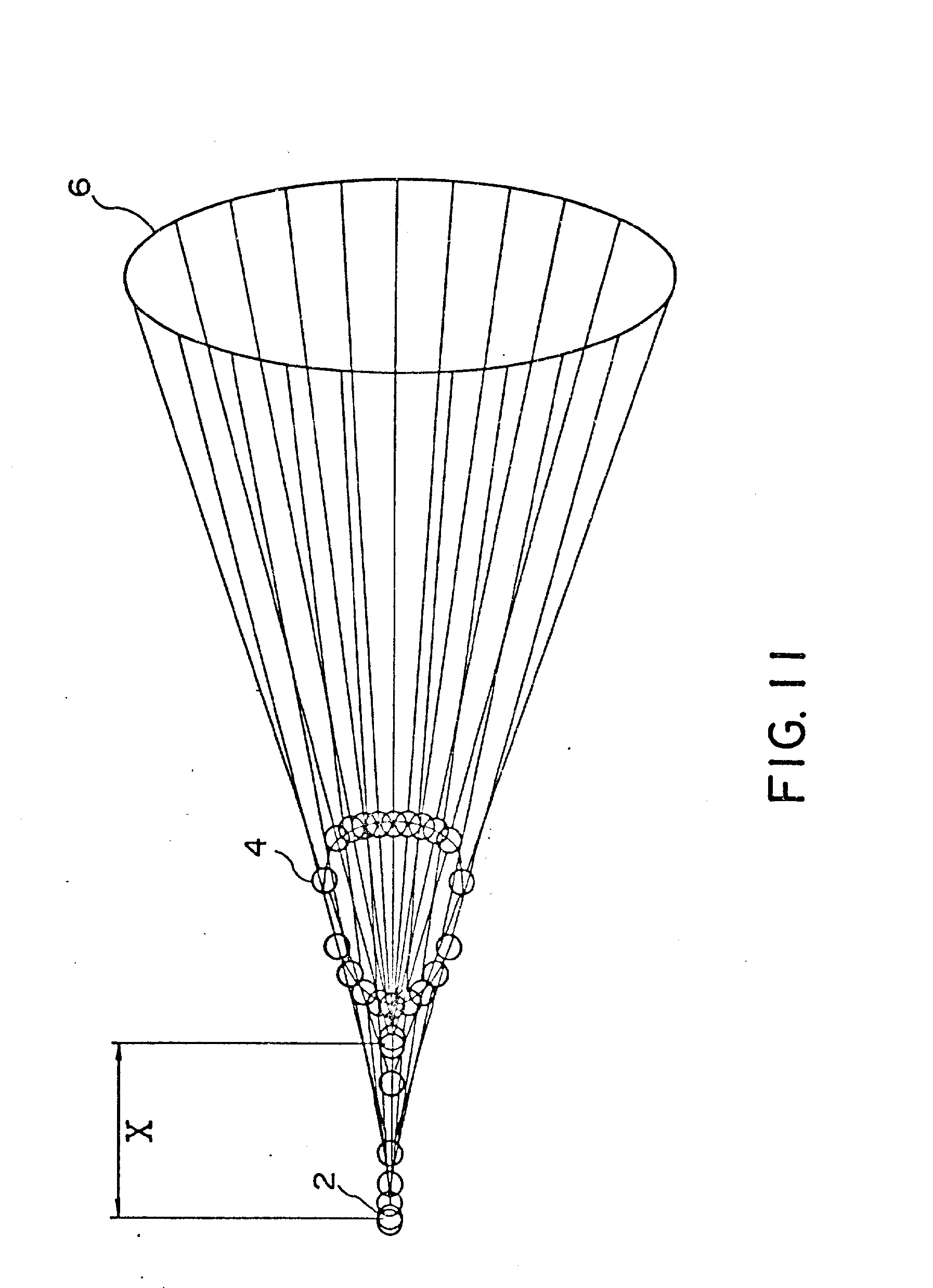

[0021] Realizacijoje, parodytoje Fig. 6, darbinio taško pa-dėties reguliatorius 6 juda tiese, jėgos veikimo taško padėties reguliatorius 4 juda paraboline trajektorija, o atrama 2 juda slenkamuoju grįžtamuoju judesiu, kaip tai parodyta Fig. 10. Darbinio taško judėjimo trajektorija yra elipsės pavidalo, kaip tai parodyta Fig. 11 ir Fig. 12.
[0022] Visose aukščiau aprašytose realizacijose, todėl, kad švytuojant svirtiniam elementui 1 atraminis elementas 2 juda laisvai, atitinkamai judant jėgos veikimo taško padėties reguliatoriui 4 ir darbinio taško padėties reguliatoriui 6, jėgos veikimo taško padėties reguliatorius 4 ir darbinio taško padėties reguliatorius 6 gali judėti daugiau laisvės laispnių.
[0023] Jėgos veikimo taško padėties reguliatoriaus 4 jungiantysis elementas 5 pastumiamas i, optimalią padėtį veikiant darbinio taško padėties reguliatoriaus 6 ir atraminio elemento 2 kinetinių funkcijų sumai. Todėl darbinio taško padėties reguliavimo diapazonas praple-čiamas ir, tuo pačiu metu, efektyviai gali būti per-duota varančioji jėga iš jėgos veikimo taško padėties reguliatoriaus, per svirtinį elementą 1, darbinio taško padėties reguliatoriui 6. Atraminio elemento 2, jėgos veikimo taško padėties reguliatoriaus 4 ir darbinio taško padėties reguliatoriaus 6 gali judėti tiesia--eigiškai vertikaliai, tiesiaeigiškai horizontaliai, ho-rizontaliai apskritimu, apskritimu pakreiptu vertikalios ašies atžvilgiu ir 1.1. - taip, kaip yra reikalinga .
[0024] Aukščiau aprašytieji svirtiniai įrenginiai su laisvai judančia atrama naudojami staklėse (pavyzdžiui, pre-suose) , pramoninėje įrangoje ir, taip pat, kaip ne-priklausomi įtaisai kitose konstrukcijose.
[0025] Panagrinėsime presą, pavaizduotą Fig. 13 - Fig.21, kuriame naudojamas aprašytas pateiktame išradime svirtinis įrenginys.
[0026] Presas, kuriame naudojamas pateiktas svirtinis įrengi-nys, pritaikomas laidų ir gnybtų sujungimui užspaudimo būdu.

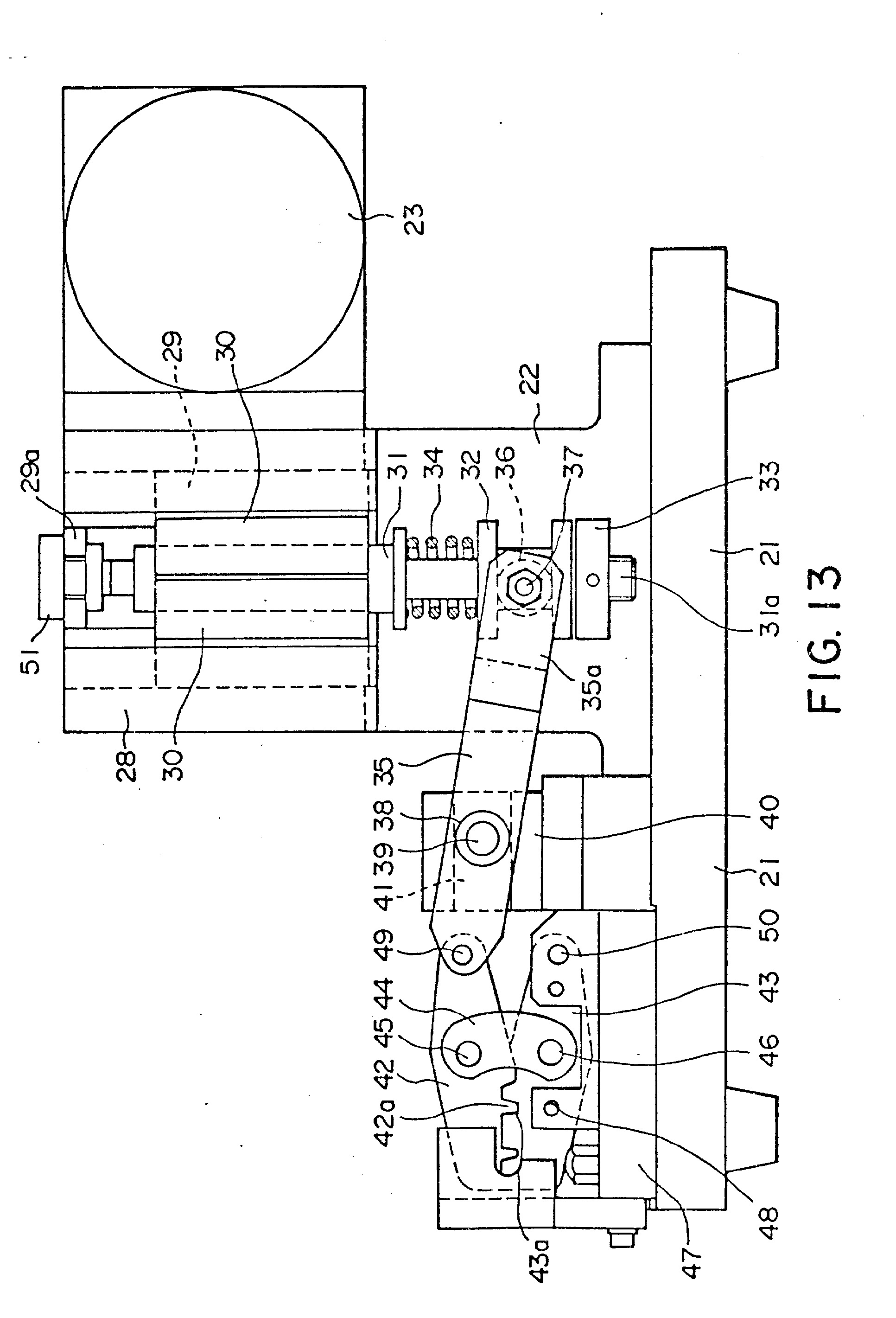

[0027] Panagrinėsime preso parodyto Fig. 13 - Fig. 14 konst-rukciją.

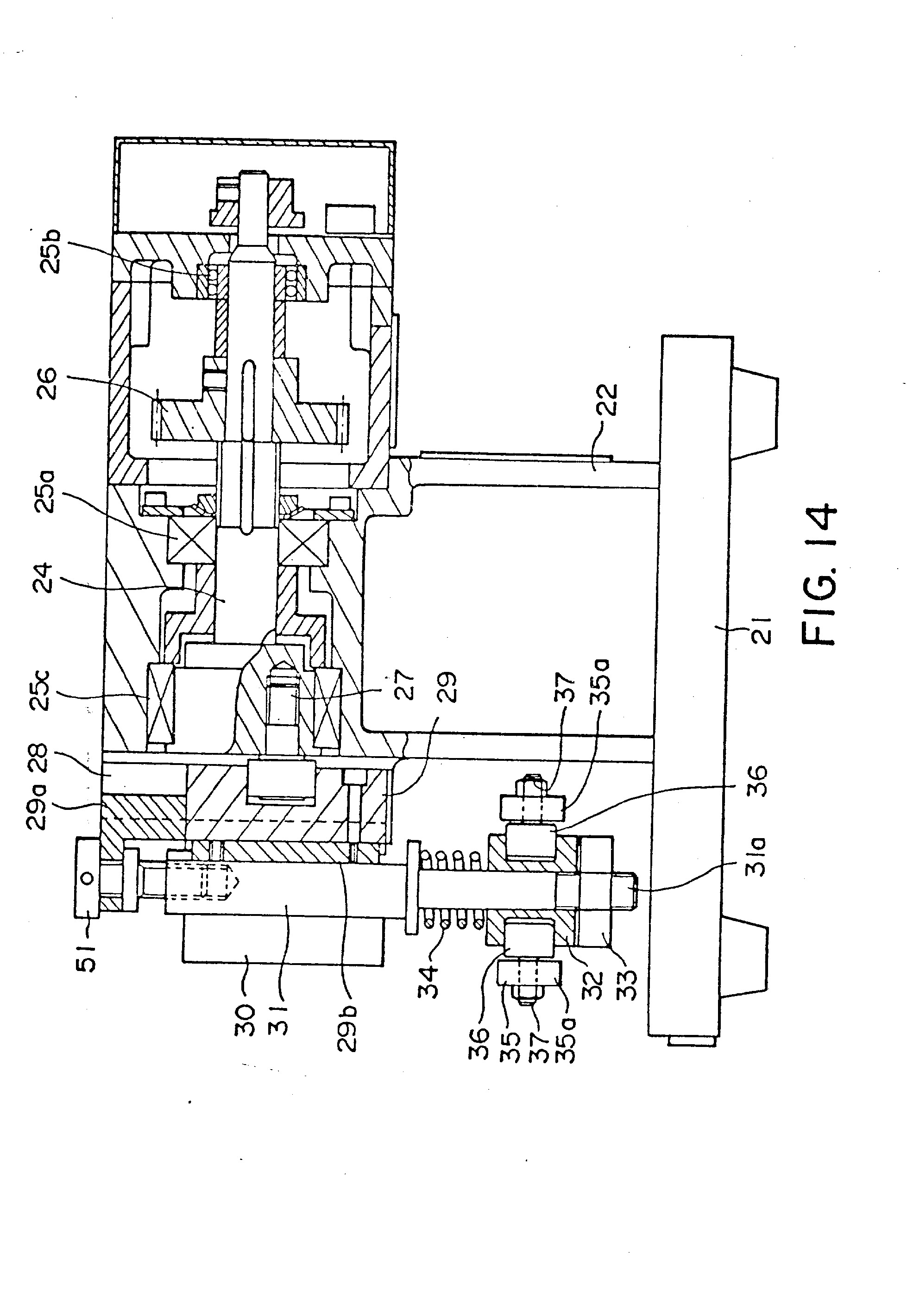

[0028] Ant pagrindo 21 yra įtaisytas pagrindinis korpusas 22, kuriame įmontuotas elektrinis variklis 23. Korpuse 22, esančiame guolyje 25a yra įtaisytas besisukantis velenas 24, ant kurio yra užmautas krumpliaratis 26, kuris yra sukamas elektros variklio 23 velenu. Viename veleno 24 gale ekscentriškai yra įtaisytas ekscentrinis velenas 27. Už pagrindinio korpuso 22 ribų, vertikalia kryptimi yra sumontuotas kreipiantysis elementas 28. Ekscentrinis velenas 27 ant besisukančio veleno 24 yra įtaisytas taip, kad galėtų pasisukti į pakeliantį ele-mentą 29, judantį kreipiančiajame elemente 28 vertikalia kryptimi. Į laikiklį 30, įmontuotą pakelian-čiajame elemente 29, yra įstatytas stūmikas 31. Stū-mikas 31 gali judėti vertikaliai kreipiančiaj a 29b, suformuota pakeliančiajame elemente 29. Viršutinėje stūmiko 31 galo dalyje yra įsuktas reguliavimo varž-tas 51, kuris įsistato i viršutinę pakeliančio elemento 29 dalį 29a ir naudojamas stūmiko 31 padėčiai apačioje reguliuoti. Apatinėje stūmiko 31 dalyje yra įtaisytas vertikaliai judantis ritės pavidalo kumšte-lis 32, kuris yra prilaikomas iš apačios veržle 33, užsukta ant stūmiko 31 dalies su sriegiu 31a apatiniame jos gale. Stūmikas 31 prispaustas prie viršutinio kumš-telio šono spyruokle 34.Dirbant elektros varikliui 23, krumplaratis 26 suka veleną 24 ir ekscentrinis velenas 27 sukasi ekscentriškai veleno 24 atžvilgiu. Besi-sukant ekscentriniam velenui 27, pakeliantysis elementas 29 juda kreipiančiuoju elementu 28 vertikalia kryptimi, stūmikas 31 ir kumštelis 32 pasistumia kartu su pakeliančiuoj u elementu 29. Pakeliantysis elementas 25 ir stūmikas 31 veikia kaip jėgos veikimo taško padėties reguliatorius.

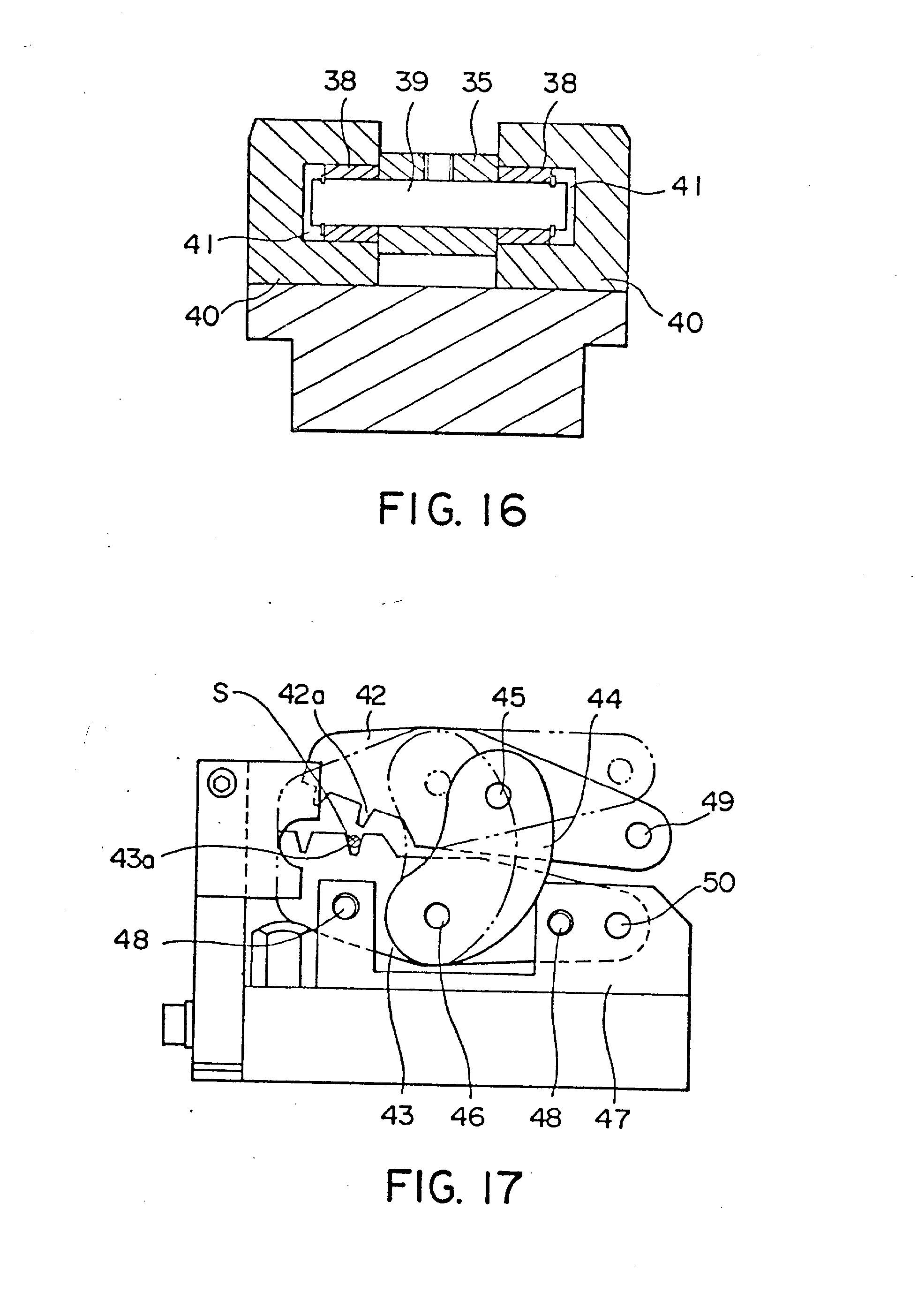

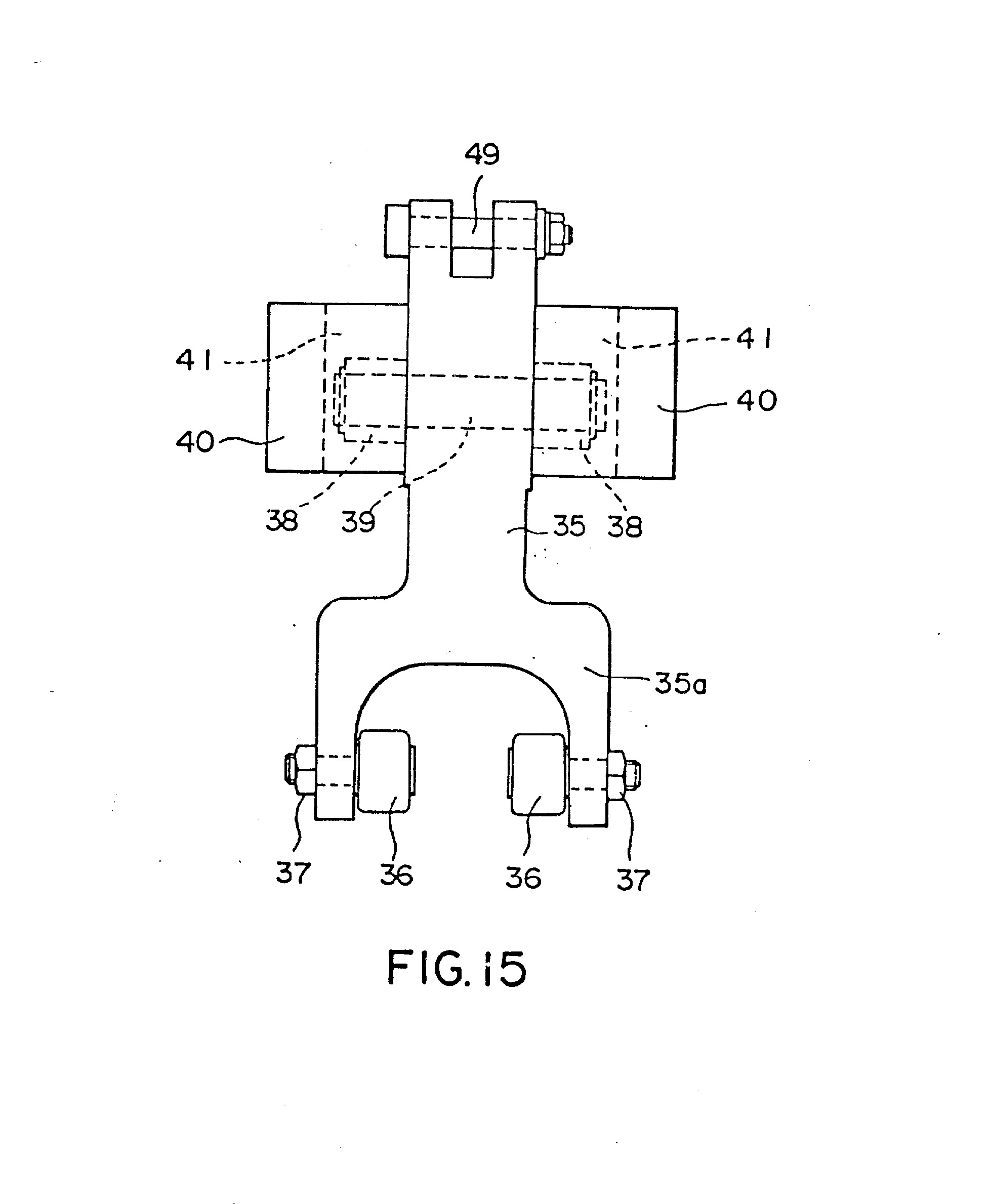

[0029] Ant pagrindo 21, greta stūmiko 31, besisukančiam velenui 24 statmena kryptimi įtaisytas svirtinis elementas 35. Kaip parodyta Fig. 15 ir Fig. 16, vidurinėje svirtinio elemento 35 dalyje, statmenai išilginei svirtinio elemento ašiai yra įtaisyta atraminė ašis 39. Atraminės ašies galuose yra sumontuoti besisukantys atraminiai ritiniai 38. Ant pagrindo, vietose kur turi būti svirtinio elemento 35 galai yra įtaisyti krei-piantieji elementai 40. Atraminiai svirtinio elemento 35 ritinėliai 38 yra įstatomi taip, kad galėtų suktis ir slinktis, į kreipiančiuosiuosius griovelius, suformuotus kreipiančiuosiuose elementuose 40 horizontalia kryptimi. Pasisukus svirtiniam elementui 35 apie atraminę ašį 39, ritinėliai 38 gali laisvai judėti, kreipiančiuosiuose grioveliuose 41. Išsišakojime 35a, suformuotame viename svirtinio elemento 35 gale įtai-somos ašys 37. Ant šių ašių yra užmauti besisukantys ritiniai 36. Svirtinio elemento išsišakojimas apkabina iš abiejų šonų stūmiko kumšteli, 32 ir ritiniai 36 gali suktis ir slinktis kumštelio 32 paviršiumi.

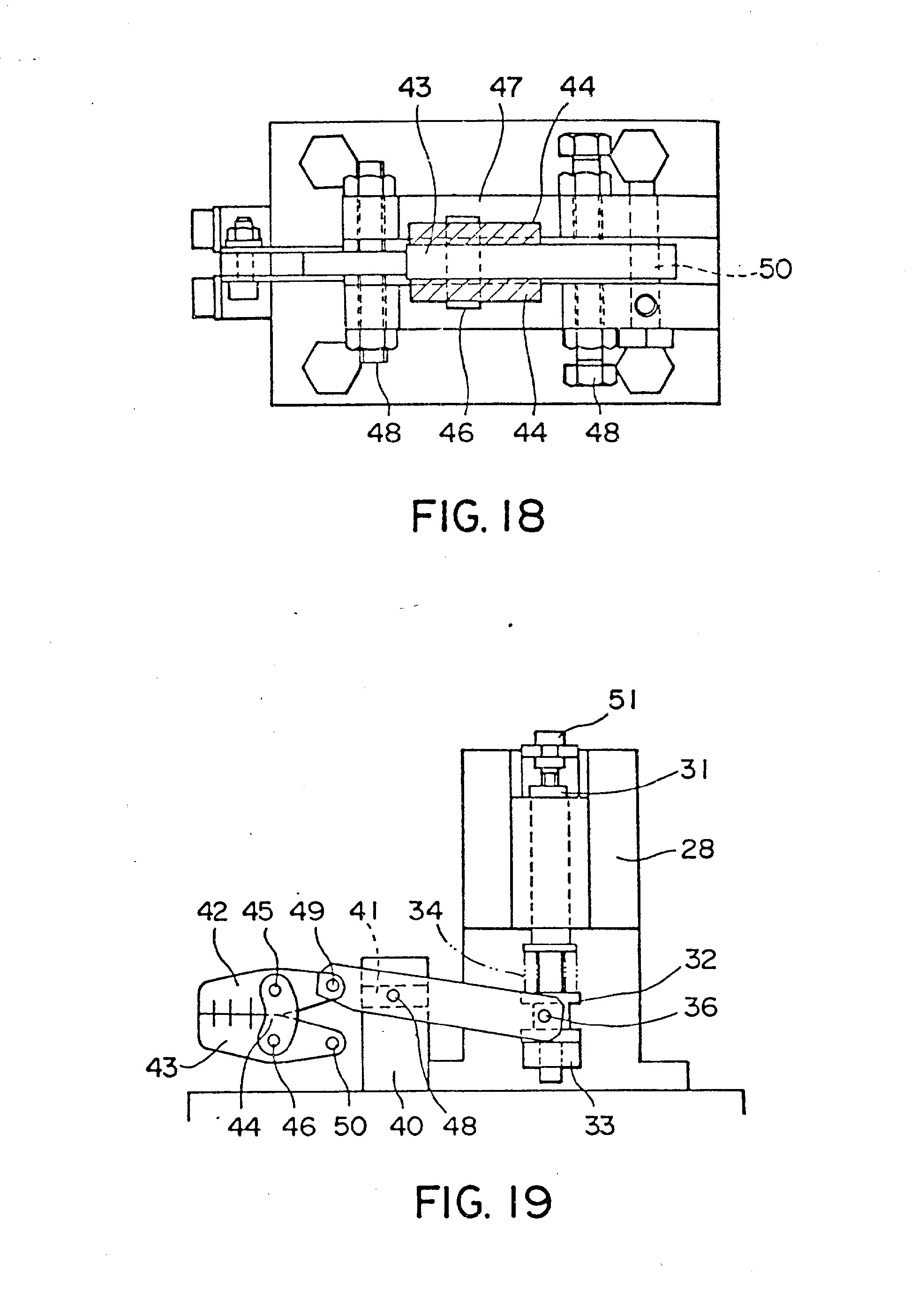

[0030] Ant pagrindo 21, šalia svirtinio elemento 35, yra įtai-sytos dvi galvutės 42 ir 43, kaip tai pavaizduota Fig. 17 ir Fig. 18, kurios yra veržlinio rakto galvutės pavidalo. Galvutės 42 ir 43 itaisytos taip, kad gali būti pasuktos apie ašis 45 ir 46, esančias jungiančiajame elemente 44, ir gali būti atidarytos arba uždarytos. Galvutėse 42 ir 43 yra įdubos 43a ir išsikišimai 42a, kurie gali įlįsti į minėtas įdubas. Galvutės 42 ir 43 įtaisomos ant galvučių stalo 47, sumontuoto ant pagrindo 21, taip, kad artimiausios galvučių 42 ir 43 dalys yra nukreiptos į svirtinį elementą 35, o viena galvutė 43 įtaisoma horizontaliai kaip apatinė galvutė ir pritvirtinama varžtais 48. Artimiausia viršutinės galvutės 42 galo dalis jungiančiąja ašimi 49 sujungta taip, kad galėtų pasisukti su svirtiniu elementu 35. Reikia pažymėti, kad artimiausias apatinės galvutės 43 galas jungiančiąja ašimi 50 sujungtas su galvučių sta-lu 47.

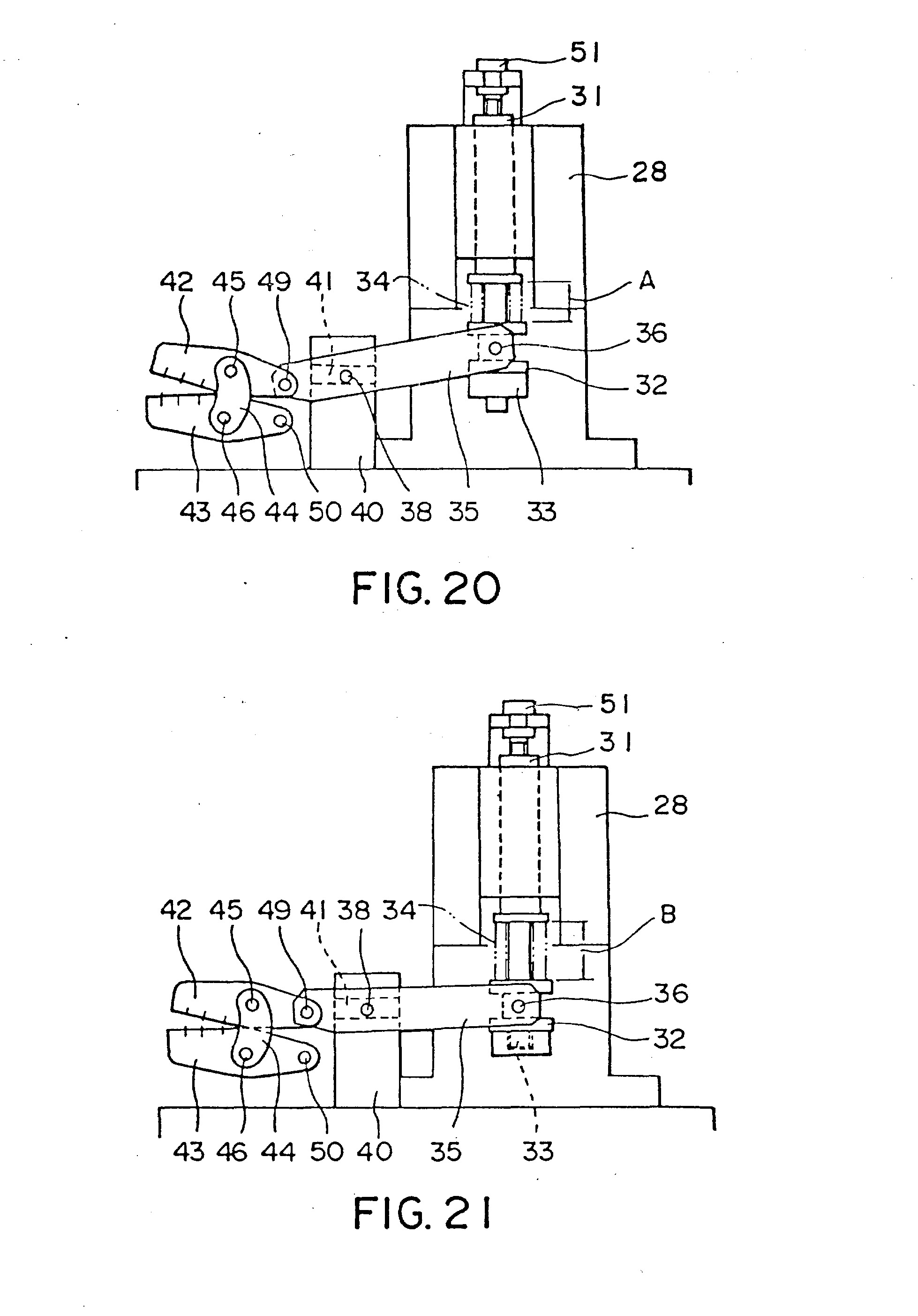

[0031] Panagrinėsime aukščiau aprašytos konstrukcijos preso, parodyto Fig. 18 - Fig. 20, darbą.
[0032] Kaip parodyta Fig. 20, Fig. 2 ir Fig. 17 viršutinė galvutė yra atvira ir į ją galima įstatyti vielą ir sujungimui naudojamus gnybtus (neparodyti) į įdubimą 43a apatinėje galvutėje 43, kaip tai parodyta Fig. 17. Tada, kai ekscentrinis velenas 27 pavaros mechanizme pasisuka į viršutinį mirties tašką, stūmikas 31 nu-stumiamas į viršų. Kaip parodyta Fig. 18, pradėjus
[0033] suktis velenui 24, ekscentrinis velenas 27 pasukamas į apatinį' mirties tašką ir nustumia stūmiką 31 žemyn.
[0034] Judant stūmikui 31 žemyn, jų judesys per kumštelį 32 ir ritinius 36 perduodamas svirtiniam elementui 35. Svirtinis elementas 35 pasukamas apie atraminę ašį 39 pagal laikrodžio rodyklę. Tada atraminis ritinys 38 pasislenka kreipiančiųjų elementų kreipiančiaisiais grio-veliais 41 prie galvutės ir svirtinis elementas juda lengvai. Šiuo atveju ritinių 36 ' ir kumštelio 32 dėka, svirtinis elementas 35 gali judėti stūmiko 31 atžvil-giu. Sukantis ir pasislenkant svirtiniam elementui 35 viršutinė galvutė 42 pasisuka apie atraminę ašį 45 prieš laikrodžio rodyklę. Išsikišimas 42a užspaudžia laidą 47 ir gnybtą (neparodytas), kurie yra galvutės 43 įduboje 43a, tokiu būdu sujungdama užspaudimo būdu lai-dą ir gnybtą. Pažymėsime, kad jungiantysis elementas 44 pasisuka apie atraminę ašį 46.
[0035] Sujungus laidą ir gnybtą užspaudimu velenas 24 pasuka ekscentrinį veleną 27 į viršutinio mirties taško padėtį ir operacijos vyksta atvirkščia tvarka.
[0036] Sujungimo užspaudžiant jėga reguliuojama varžtu 51, nustatant stūmiko 31 padėtį. Tarpas tarp galvučių 42 ir 43 nustatomas veržle 33, kaip tai parodyta Fig. 20 ir
[0037] Kadangi, atremtas ant atramos 39, svirtinis elementas 35 juda kombinuotu sukamuoju slenkamuoju judesiu, tai galvutė 42, judant stūmikui, gali efektyviai su-jungti ruošinius. Svirtinio elemento 35 judėjimas pa-naikina nereikalingą kiekvienos detalės judesį, t. y. tuščią eigą. Stūmiko judesys gali būti perduotas galvutei 42 be nuostolių ir sistema gali dirbti mažu grei-čiu. Kartojant aprašytas operacijas stūmiko 31 jėga perduodama efektyviai.
[0038] Pateiktoje realizacijoje stūmikas 31 su svirtiniu elementu 35 sujungiamas per kumštelį 32 ir ritinius 36. Tokia konstrukcija leido gauti didelį mechaninį tvir-tumą, kompensuoti nereikalingus poslinkius, perduoti poslinkį be nuostolių.
[0039] Pateiktas išradimas neapribojamas aukščiau aprašytomis realizacijomis. Panaudojant išradimą kitose srityse, pateiktos realizacijos gali būti pakeistos ir modi-fikuotos .
[0040] Svirtiniame įrenginyje su lisvai judančia atrama, realizuotame pagal pateiktą išradimą, aprašytą anksčiau, svirtinis elementas įtaisytas ant judančios atramos ir, todėl, jėgos veikimo taško padėties reguliatoriaus, sujungto su svirtiniu elementu, ir darbinio taško pa-dėties reguliatoriaus judėjimo diapazonus galima žymiai praplėsti.
[0041] Prese, realizuotame pagal pateiktą išradimą ir pri-taikytą laido ir gnybto sujungimui užspaudimo būdu, svirtinis elementas yra naudojamas suteikti galvutėms užspaudimui reikalingą judesį.
[0042] Svirtiniame įrenginyje, panaudotame prese, pavaizduotame Fig. 16, laisvai judanti atrama gaunama atrami-niams ritiniams 38, užmautiems ant atraminės ašies 39, riedant kreipiančiuosiuose grioveliuose 41.

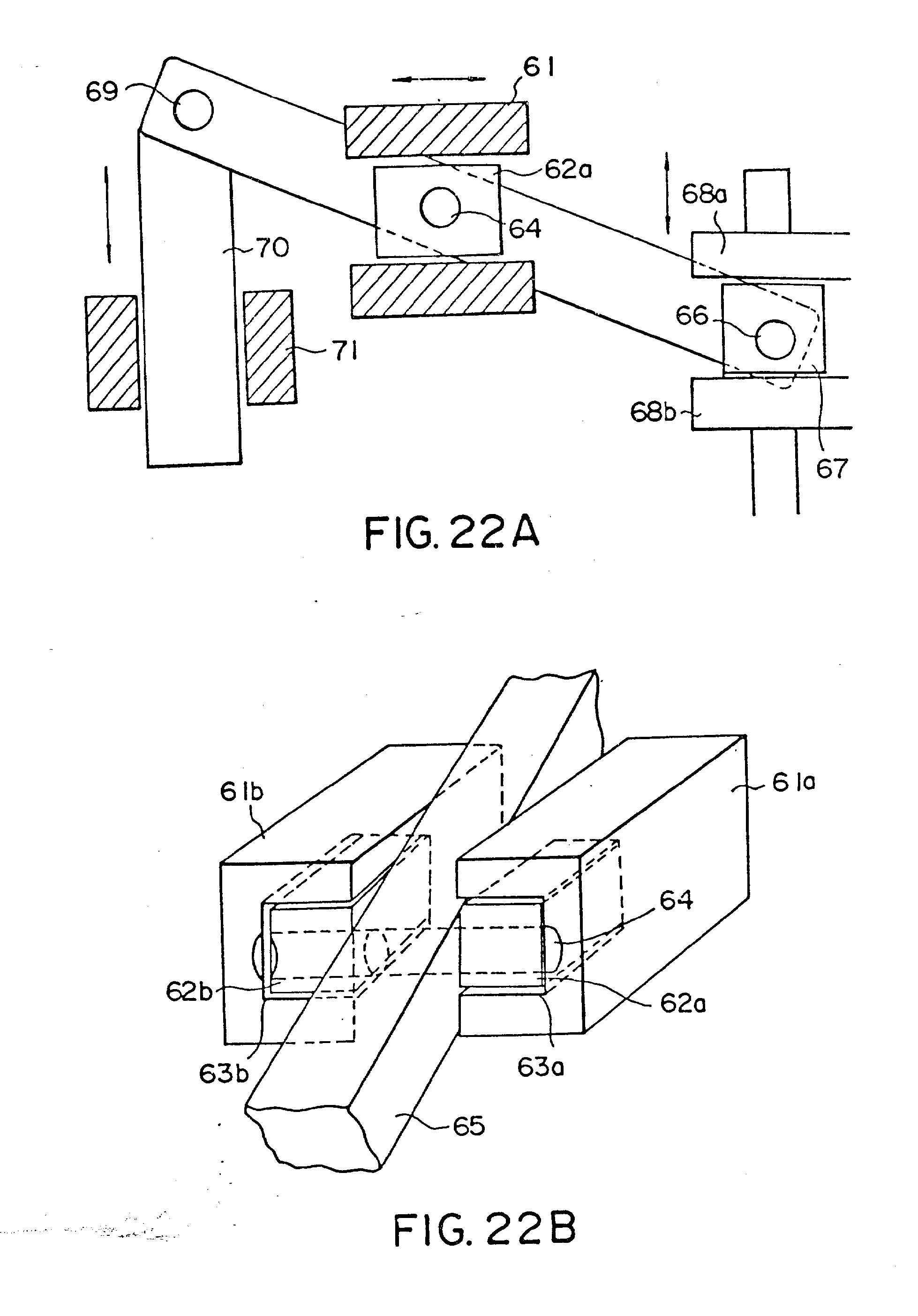

[0043] Konstrukcijoje pavaizduotoje Fig. 22A ir Fig. 22B, atraminis ritinys nenaudojamas ir svirtinis elementas 65 sukasi apie ašį 64, įstatytą į kiaurymes, suformuotas slankikliuose 62a ir 62b, kurie yra įstatyti į judan-čios atramos kreipiančiųjų elementų 61a ir 62b krei-piančiuosius griovelius 63a ir 63b. Vienas svirtinio elemento 65 galas yra sujungtas su slankikliu 67 taip, kaip ir su ašimi 64 atraminiame taške.
[0044] Slankiklis yra įstatytas taip, kad galėtų slysti tarp jėgos veikimo taško padėties reguliatoriaus kreipian-čiųjų elementų 68a ir 68b. Kitas svirtinio elemento 65 galas yra sujungtas su ašimi 69 su darbinio taško elementu 70. Darbinio taško elementas 70 yra įstatytas į darbinio taško padėties reguliatoriaus kreipiantįjį elementą 71, užfiksuotą ant pagrindo ir sureguliuotą taip, kad judėtų tiesiaeigiškai. Šioje realizacijoje išoriniai slankiklių pviršiai 62a ir 62b ir 67 labai tiksliai nušlifuoti, o vidiniai kreipiančiųjų griove-lių 63a, 63b, 68a ir 68b paviršiai yra nupoliruoti ir sumažinta trinties jėga nesukelia jokių problemų dirbant judančiai atramai. Pavyzdžiui, kaip parodyta Fig. 23A, kadangi jėga i, ašį visada paduodama statmenai, tai neatsiranda sukimo įtempimų kaip tradicinėje konstrukcijoje, parodytoje Fig. 1A.

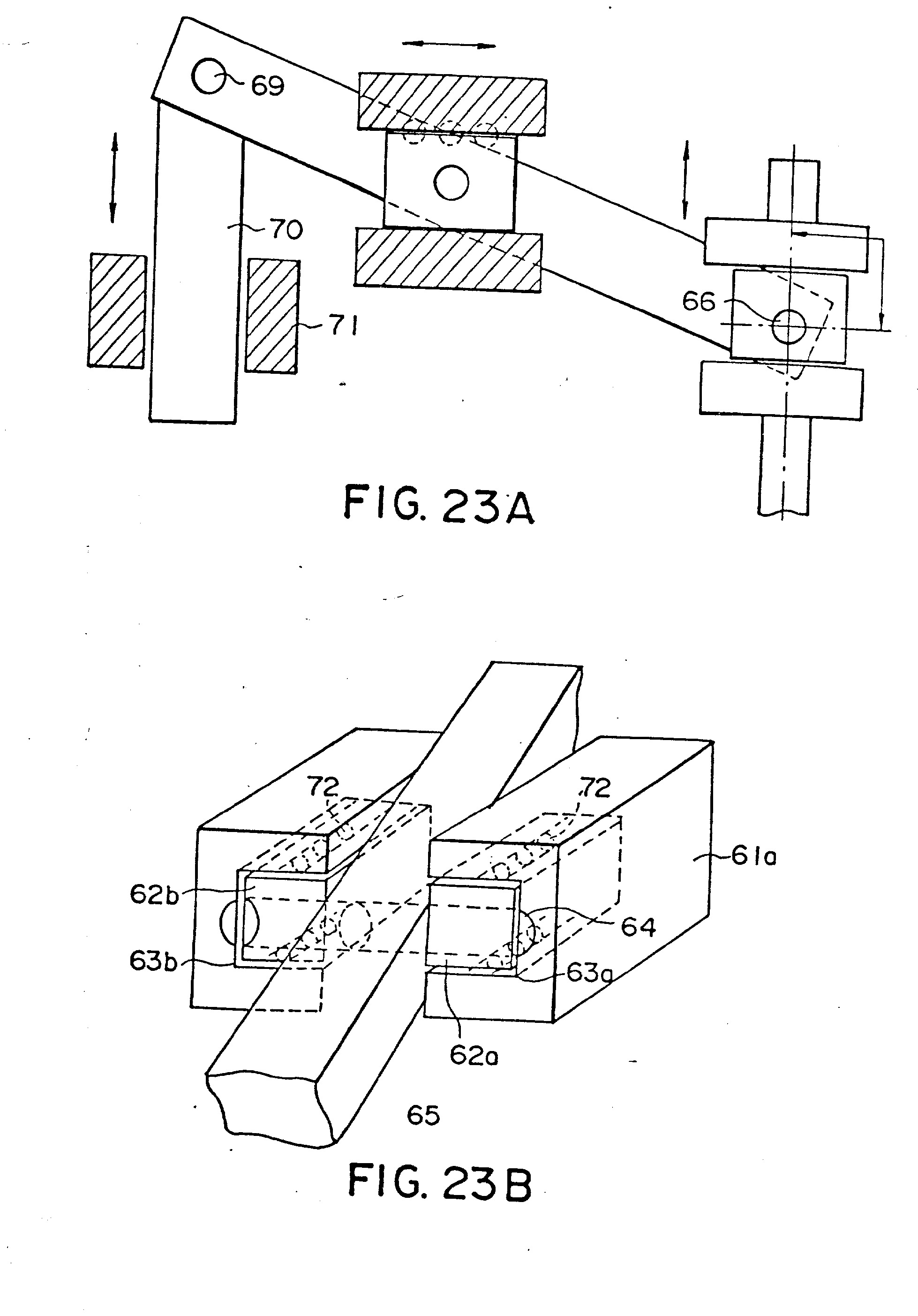

[0045] Taip pat, slankiklių 62a, 62b ir 67 judesys padaromas tolydžių įstatant, kaip tai parodyta Fig. 23A ir Fig. 23B, tarp kreipiančiųjų griovelių 63a ir 63b ir slankik-lių 62a ir 62b eilę rutulinių guolių 72. Pažymėsime, kad vietoje rutulinių guolių gali būti panaudoti ir ri-tininiai guoliai. Fig. 24 ir Fig. 25 parodytos kitos konstrukcijos su laisvai judančia atrama. Realizacijoje, parodytoje Fig. 24, atraminė ašis 80 įtaisyta atraminiame elemente 81, o ant šios atraminės ašies 80 švytuoja svirtinis elementas 82. Atraminis elementas 81 yra įstumtas į laikantįjį gruovelį, suformuotą ant pagalvės 83, pritvirtintos prie pagrindo G. Atraminis elementas 81 gali judėti ant rutulinių guolių 84, įmontuotų tarp atraminio elemento 81 ir laikančiojo griovelio, rodyklėmis nurodytomis kryptimis. Vienas svirtinio elemento 82 galas yra sujungtas su varančiuoju velenu 87 per kumš-telio pavidalo jungiantįjį elementą, kuriame ritinys 86 yra įspraustas tarp jėgos veikimo taško padėties reguliatoriaus kreipiančiųjų plokščių 85. Kitas svirtinio elemento 82 galas sujungtas su kulisės kotu 90, besi-remiančiu į darbinio taško padėties reguliatorių 89 per ašį 88. Judančioje atramoje, realizuotoje pagal pa-teiktą išradimą, atraminė ašis 80 nejuda, o atraminis elementas 81 laisvai juda ant guolių 84. Įrenginyje, pavaizduotame Fig. 25, svirtinis elementas 82 švytuojantis apie atraminę ašį 80, įtaisytą atraminiame elemente 81, kuris per kreipiančiasias 84a uždėtas ant pagalvės 83, pritvirtintos prie pagrindo G, gali judėti tiesiaeigiai kreipiančiosiomis 84a nu-statyta kryptimi. Tokiu būdu yra suformuojama judanti atrama. Fig. 26 yra pavaizduotas presas su svirtiniu Įrenginiu, kurio konstrukcija yra parodyta Fig. 24. Šio preso konstrukcija tokia pati kaip ir preso, kuris parodytas Fig. 13 ir Fig. 14, tačiau skiriasi atramos konstrukcija. Įrenginyje, pavaizduotame Fig. 13 svirtinis elementas švytuoja apie atraminę ašį 39, įtaisytą ant ritinių 38, kurie rieda atraminiame elemente 40 su-formuotuose atraminiuose grioveliuose 41.-

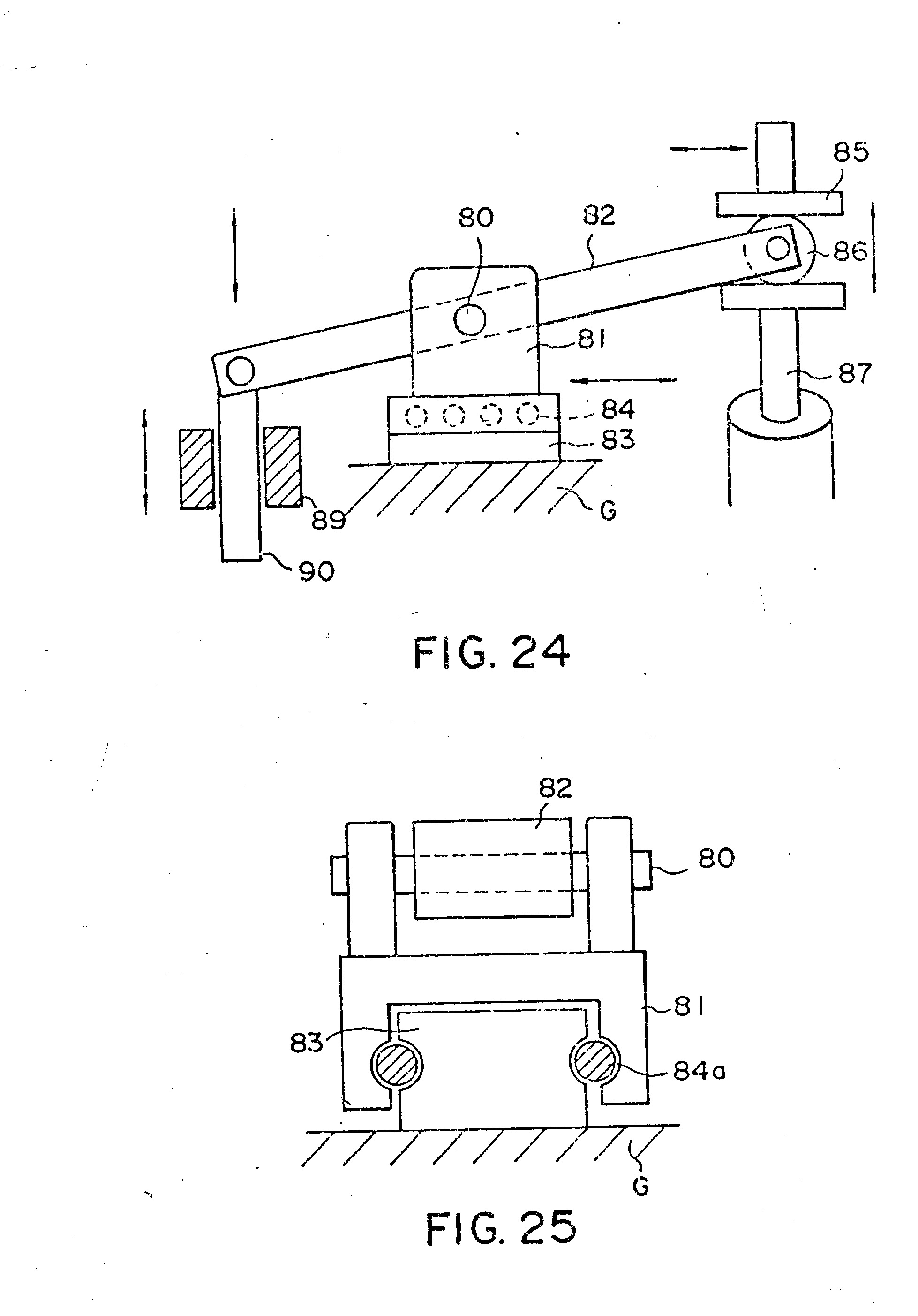

[0046] Presavimo Įrenginyje, pavaizduotame Fig.26 svirtinio įrenginio atramos konstrukcija yra identiška Fig.24 pavaizduotai konstrukcijai. Svirtinis elementas 90 švy-tuoja apie atraminę ašį 92 įtaisytą atraminiame elemente 91. Atraminis elementas 91 gali laisvai pasislinkti ir yra pritvirtintas prie pagrindinio korpuso 94 per rutulinius guolius 93.

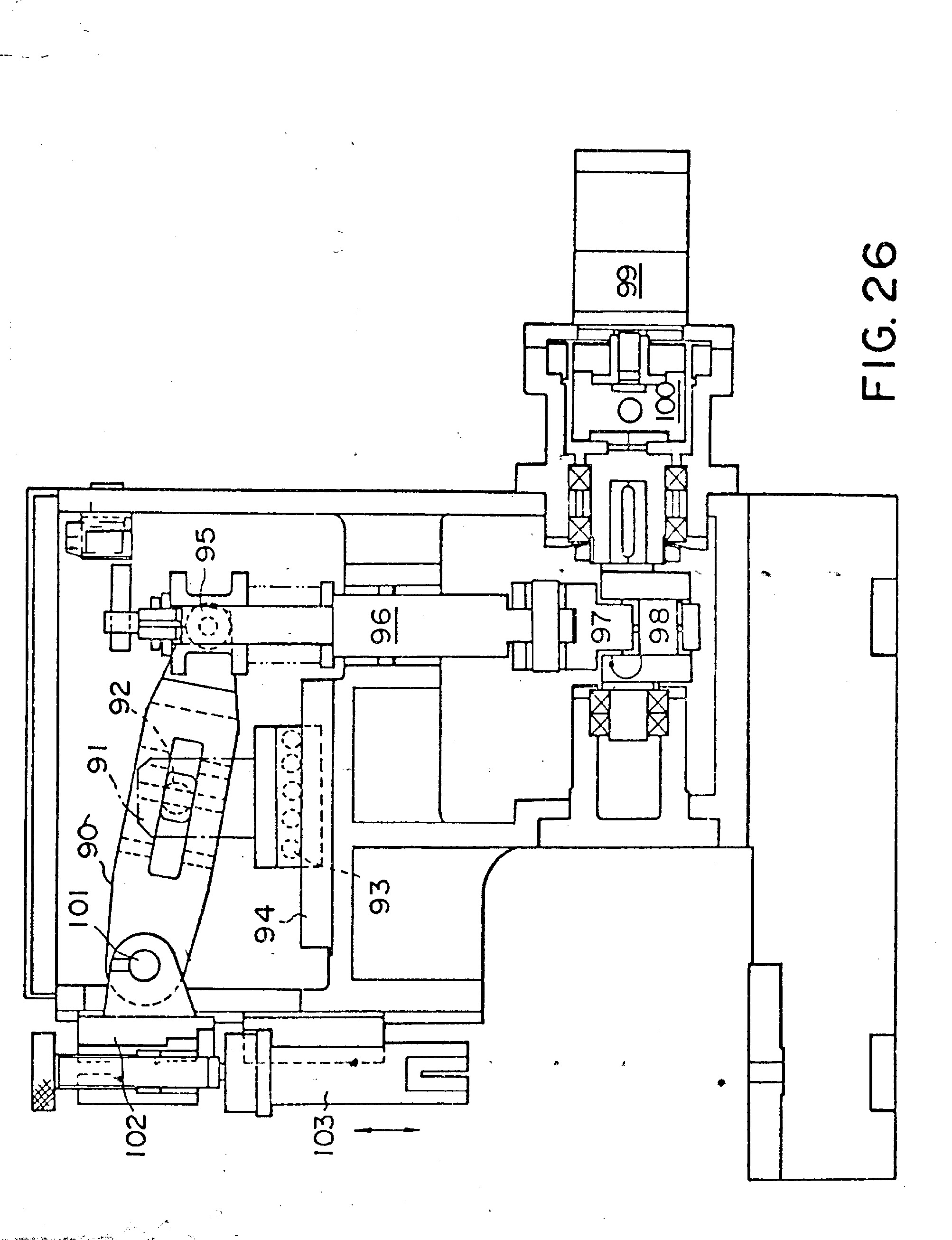

[0047] Vienas svirtinio elemento 90 galas prijungtas prie pavaros veleno 96 per kumštelinį kartotuvą 95. Apatinis vertikalaus pavaros veleno 96 galas per švaistiklinį mechanizmą 97 yra prijungtas prie ekscentrinio veleno 98. Sukant ekscentrinį veleną 98 vertikalus pavaros velenas 96 stumiamas vertikalia kryptimi. Kitas ekscentrinio veleno 98 galas per transmisijos mechaniz-mą 100, kuriuo gali būti reduktorius, yra prijungtas prie jį sukančio elektros variklio 99 veleno.

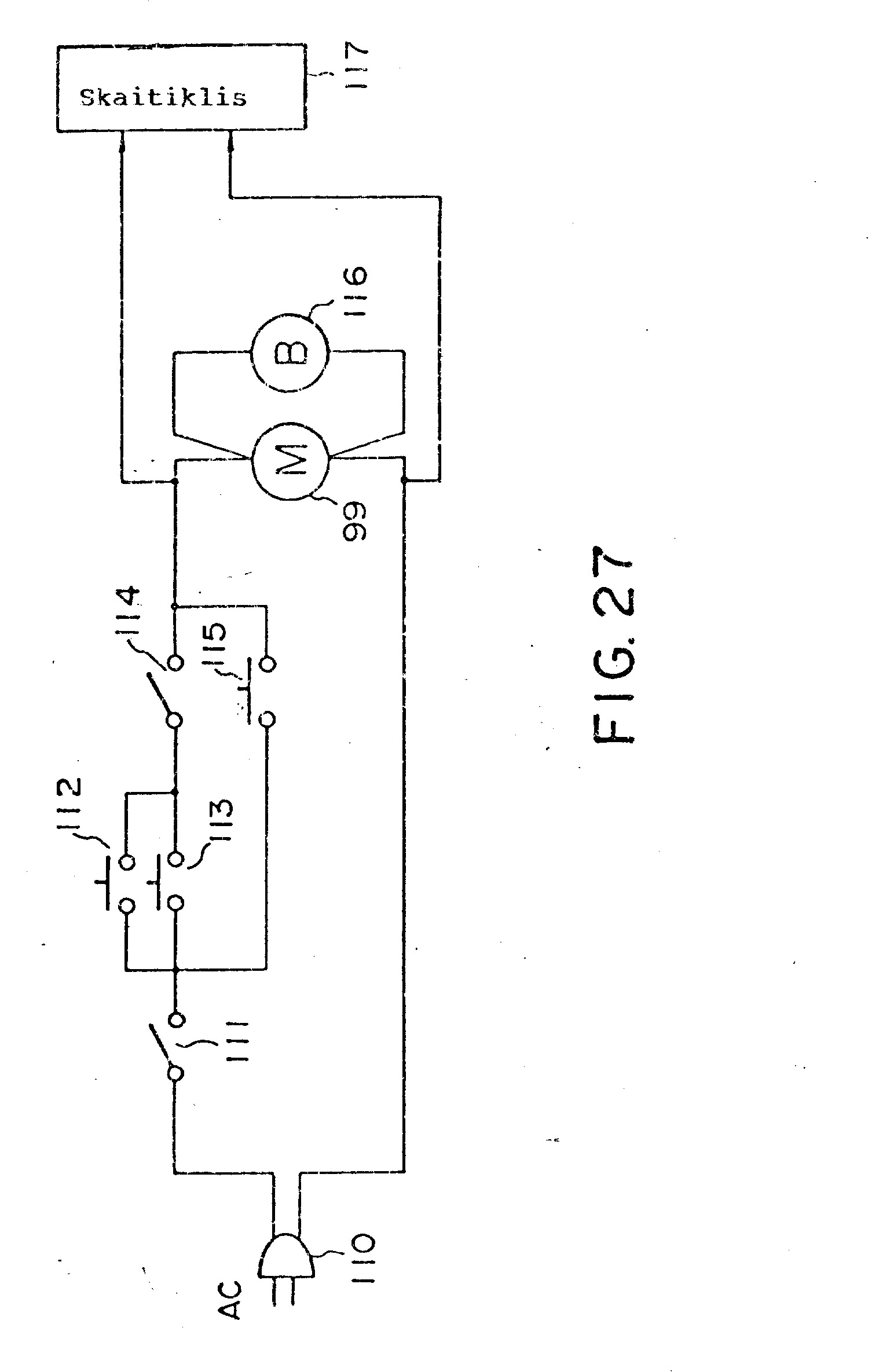

[0048] Kitas svirtinio elemento 90 galas ašimi 101 sujungtas su pakeliančiuoju elementu, veikiančiu kaip darbinis taškas, o galvutė 103, įtvirtinta pakeliančiaj ame elemente 102, yra stumdoma vertikalia kryptimi, kaip tai parodyta Fig. 26, Šioje išradimo realizacijoje elektros variklio 99 sukamasis momentas svirtiniu įrenginiu perduodamas kiekvienam kulisės mechanizmui. Tokioje konstrukcijoje smagratis arba panašus įtaisas, kaip pa-našiuose įrenginiuose, yra nereikalingas. Taip pat, ga-li būti pagamintas mažas įrenginys, tačiau galvutei 103 per svirtinį įrenginį su laisvai judančia atrama bus perduodamas tolydus mechaninis poveikis. Fig. 27 parodyta presavimo įrenginio, pavaizduoto Fig. 26, valdymo ir maitinimo elektrinė schema. Kaip parodyta Fig. 27, vienas kintamas srovės šaltinio 110 gnybtas per maitinimo įjungimo tumblerį 111 yra sujungtas su vienu lygiagrečios grandinės, sudarytos iš laikinio prijungiklio 112 ir kojinio perjungiklio 113, gnybtu. Kitas šios lygiagrečios grandinės gnybtas per mažo poslinkio nustatymo perjungiklį 114 yra sujungtas su pirmuoju variklio 99 gnybtu. Maitinimo įjungimo tumb-leris, taip pat, per mažos eigos perjungiklį 115 yra sujungtas su pirmuoju variklio 99 gnybtu. Antrasis variklio gnybtas sujungtas su kitu kintamos srovės šaltinio 110 gnybtu. Lygiagrečiai varikliui yra prijungtas stabdis 116. Laikinis perjungiklis 112 yra panaudojamas galvutei 103 nustatyti į viršutinę padėtį tada, kai ji nusistumia į apačią ir baigdama darbą kyla į viršų. Kaip laikinis perjungiklis gali būti panaudotas, pavyzdžiui, galinės padėties išjungiklis, kuris įtaisomas viršutiniame pakeliančiojo elemento 102 taš-ke. Perjungiklis 112 išjungiamas tik tada, kai pakeliantysis elementas 102 atsiduria viršutinėje padėtyje. Normaliai, mažo poslinkio nustatymo perjungiklis 114 yra įjungtas. Jis išjungiamas tada, kai reikia nedi-deliu atstumu pastumti galvutę 103. Pastumiant galvutę mažu atstumu, variklis 99 įjungiamas perjungikliu 115, nepriklausomai nuo perjungiklių 112 ir 113 būsenos. Variklio darbiniai ciklai matuojami, jeigu reikalinga, skaitikliu, t.y. skaitikliu matuojamas užspaudimo ope-racijų skaičius.

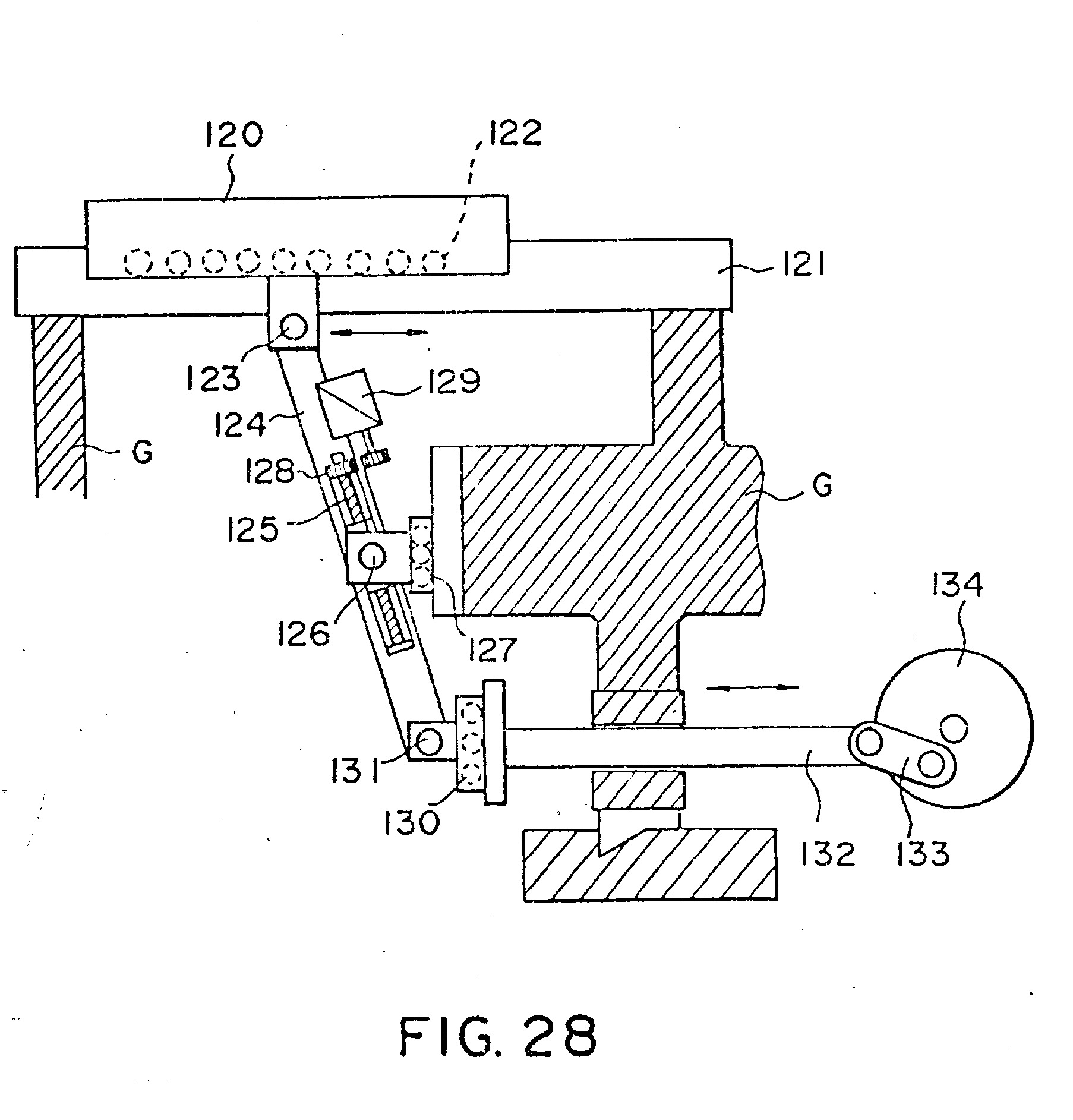

[0049] Fig. 28 pateiktas išradimo pritaikymas šlifavimo stak-lėse, kuriose panaudotas atramos taškas su reguliuojama eiga. Kaip parodyta Fig. 28, galvutė 120 yra įtaisyta guoliuose 122, o tai leidžia jai tolydžiai judėti atraminio elemento 121 horizontalia plokštuma. Apatinė gal-vutės 120 dalis per ašį 123 prie vieno svirtinio elemento 124 galo remiasi į kotą, kuris veikia kaip darbinis taškas. Svirtinis elementas 124 yra sujungtas su atraminiu elementu 126, kuris sujungtas su sraigtu 125. Atraminis elementas 126 įtaisytas taip, kad ga-lėtų būti per riedėjimo kreipiančiųjų mechanizmą 127 paslenkamas ir pasukamas ant pagrindo G. Sraigtas 125 per krumpliaračių pavarą 128 yra sujungtas syu variklio 129, pritvirtinto prie svirtinio elemento 124, velenu .
[0050] Išorinis svirtinio elemento 124 galas sujungtas su riedėjimo kreipiančiųjų mechanizmu 130 ašimi 131, kuri yra jėgos veikimo taškas. Riedėjimo kreipiančiųjų mechanizmas 130 švaistikliniu mechanizmu 133 ir alkūniniu velenu 132 sujungtas su servovarikliu 134.
[0051] Aukščiau aprašytoje konstrukcijoje servovariklio sukamasis momentas pakeičiamas į tiesiaeigį judesį mecha-nizmais 132 ir 133 ir tiesiaeigis judesys perduodamas ašiai 131, kuri yra svirtinio elemento 124 jėgos veikimo tašku. Todėl svirtinis elementas 124, kuris remiasi į atraminį elementą ir riedėjimo kreipiančiųjų me-chanizmą ,.130, yra pasukamas taip, kad pagalvė 120 to-lygiai" judėtų horizontalia kryptimi.
[0052] Pradėjus suktis variklio 129 velenui, per krumpliaračių pavarą 128 sukasi sraigtas 125 ir atraminė ašis 126 juda riedėjimo kreipiančiaj a 127, pakeisdama atstumą tarp ašių 123 ir 131, tokiu būdu pakeisdama pagal-vės 120 eigą.

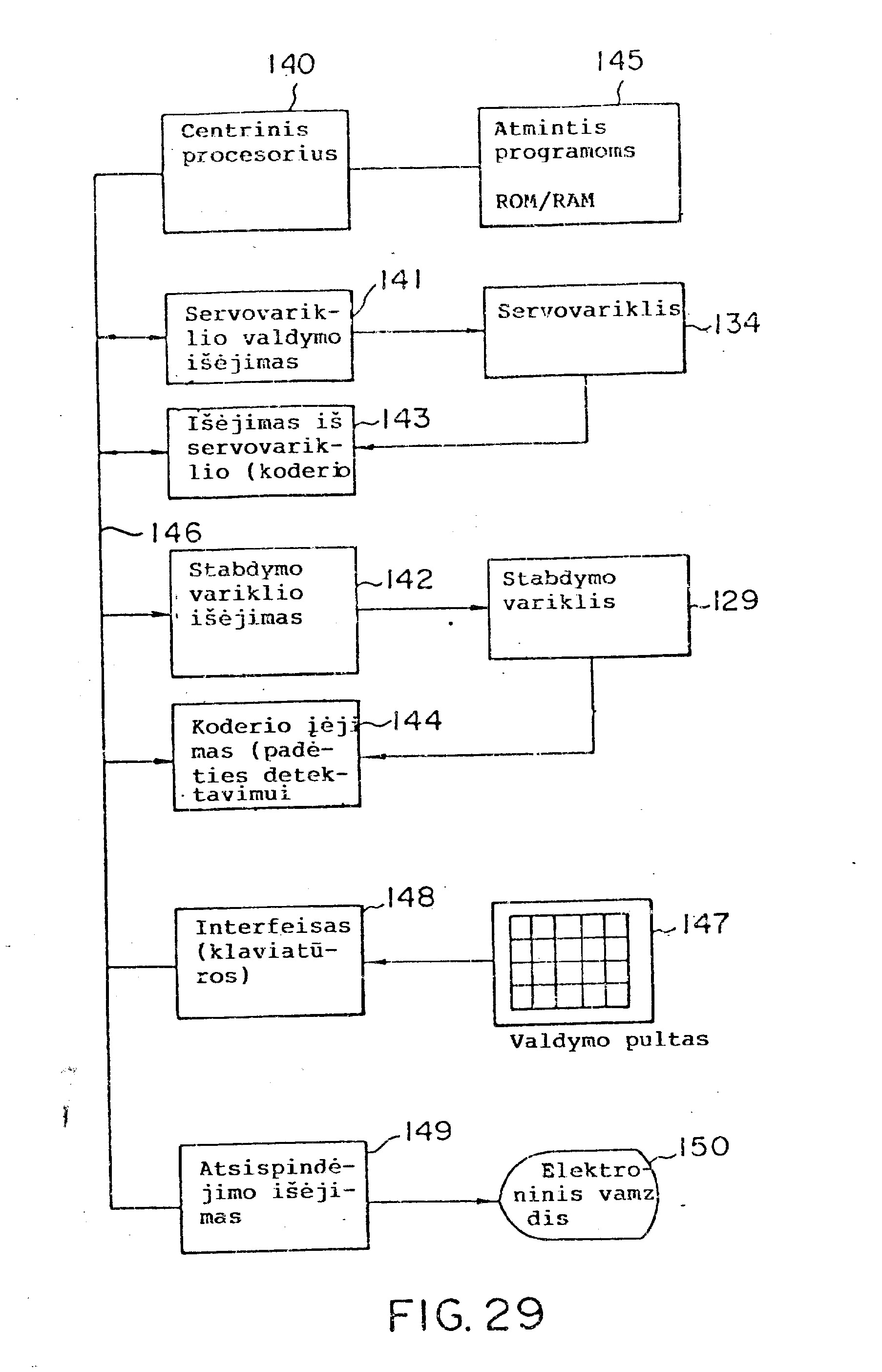

[0053] Fig. 29 pavaizduota šlifavimo staklių, parodytų Fig. 28, elektrinės sistemos blokinė schema. Kaip parodyta Fig. 29, servovariklį 134 ir stabdymo variklį 129 įjungia servovariklio valdymo schemos 141 ir judančio atramos taš-ko stabdymo variklio valdymo schemos 142 išėjimo signa-lai. Šias schemas valdo centrinis procesorius 140. Servovariklio 134 veleno sukimosi greitis detektuojamas servovariklio įėjimo signalo kodavimo įrenginiu 143 ir paduodamas į procesorių 140. Stabdymo variklio 129 veleno pasisukimas detektuojamas kodavimo įrenginiu 144 ir išskirtas signalas paduodamas į procesorių 140.

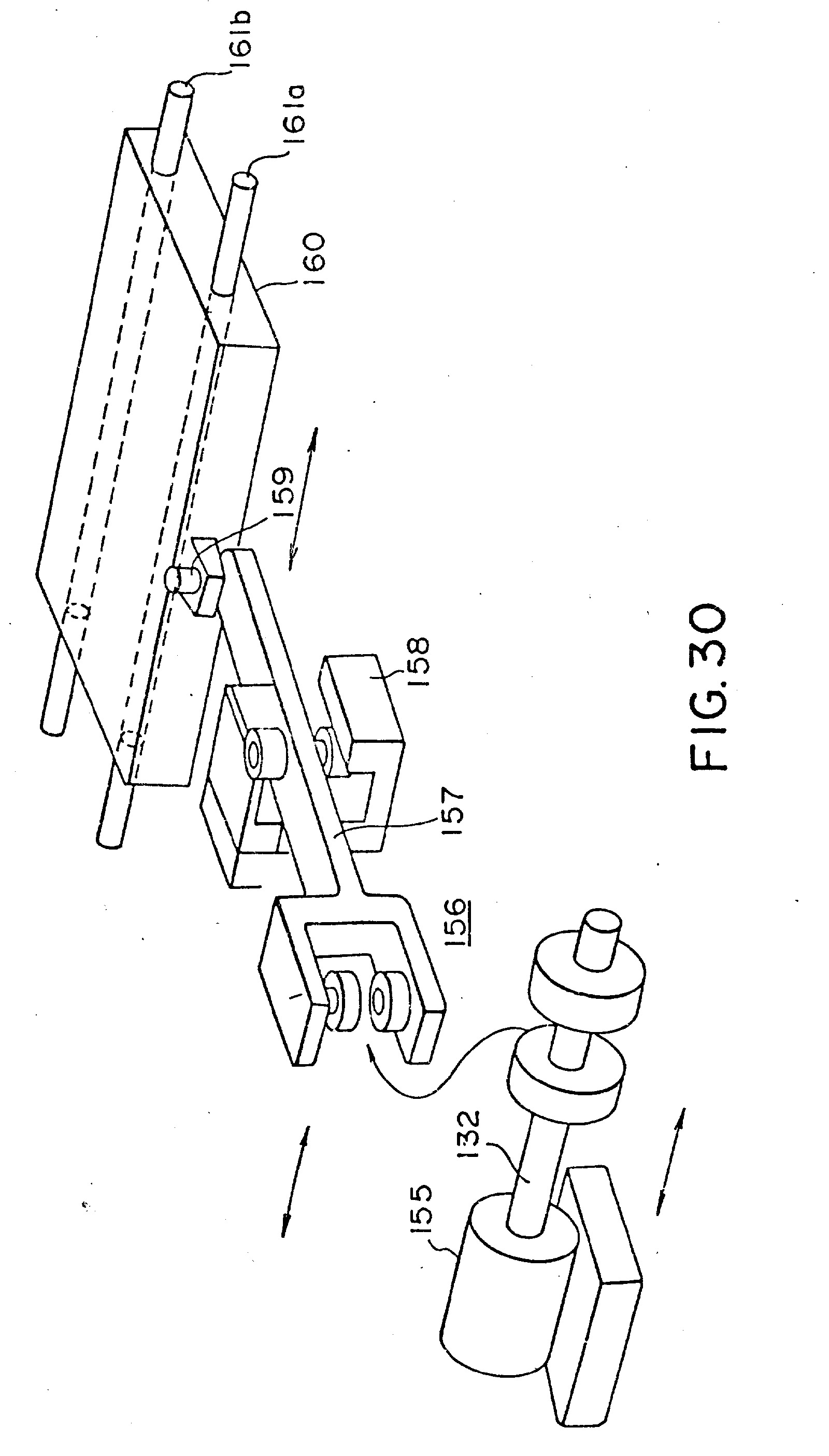

[0054] Centrinis procesorius 140 sujungtas su pastoviosios ir operatyviosios atminties įrenginiais 145 (ROM/RAM), ku-riuose saugomos sistemos programos ir įėjimo duomenys. Išėjimo signalas iš valdymo bloko per klaviatūros interfeisą 148 magistrale 146 paduodamas į centrinį procesorių 140. Įvairūs duomenys, saugomi operaty-viojoje atmintyje 145, iš centrinio procesoriaus 140 paduodami per indikacijos interfeisą 149 į elektroninį vamzdį 150, kuriame jie atspindimi. Fig. 30 pavaizduotas išradimo panaudojimas, kuriame svirtinis įrenginys yra pritaikytas pastato svyravimams slopinti. Alkūninis velenas 132, toks kaip parodyta Fig. 28, per ašinį elementą 155 yra sujungtas su švaistikliniu mechanizmu ir servovarikliu (neparodyti). Svirtinio elemento 157 vienas galas, t.y. galas kuriame yra • -jėgos veikimo taškas, per kumštelinį kartotuvo mechanizmą 156 yra sujungtas su vienu alkūninio veleno 132 galu. Vidurinėje svirtinio elemento 157 dalyje yra suformuota kumštelinio kartotuvo mechanizmo atrama 158. Kitas svirtinio elemento 157 darbinio taško galas pirštu 159 sujungtas su dempferuoj ančių blo-ku 160. Dempferuojantis blokas 160 gali judėti tiesiaeigiai kreipiančiosiomis 161a ir 161b. Kreipian-čiosios 161a ir 161b i,tvirtinamos taškuose, kurie žemės drebėjimo metu juda maksimalia amplitude, pavyzdžiui vidurini-ajame dangoraižio aukšte.

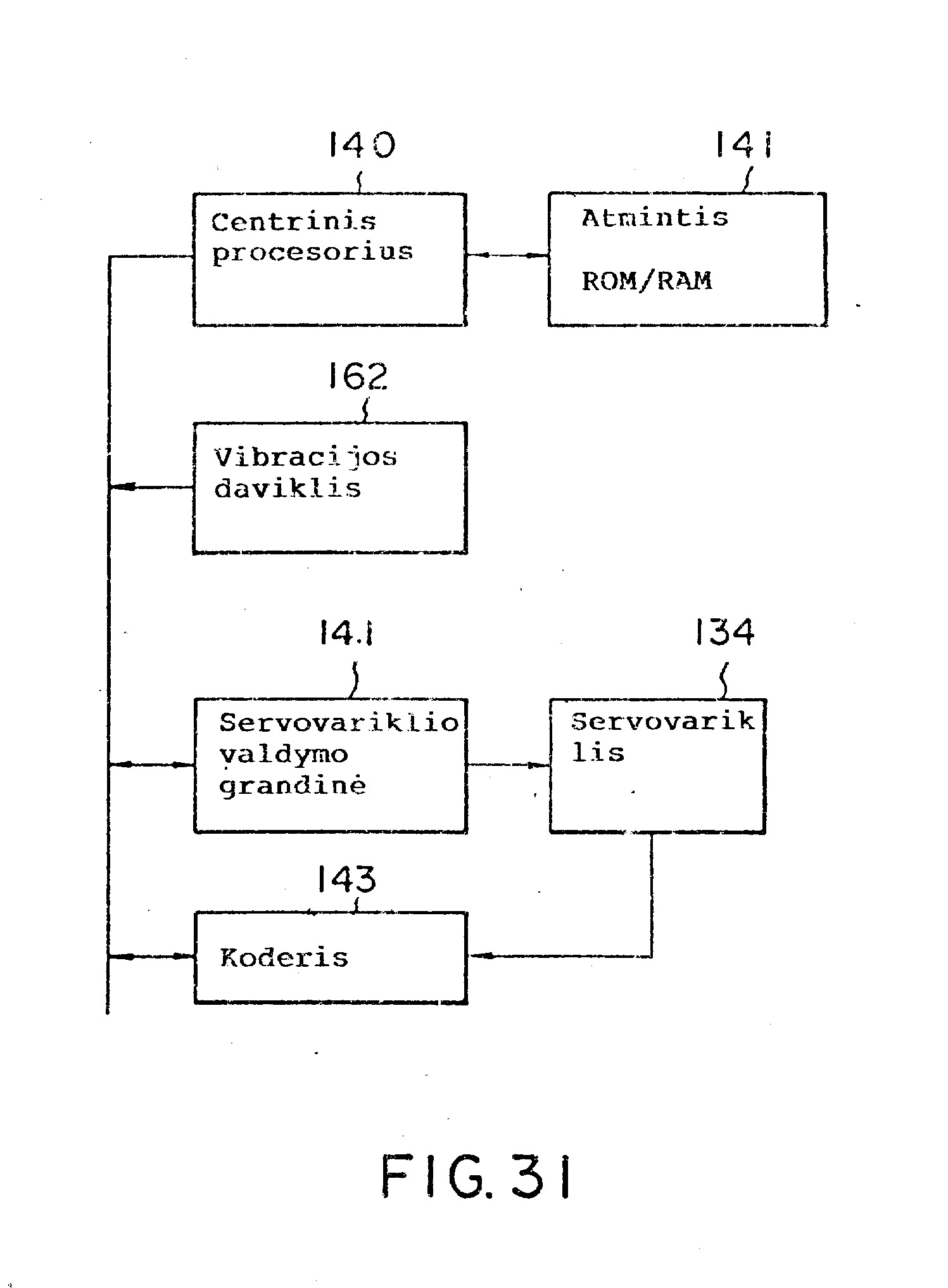

[0055] Fig. 31 iliustruoja dempferuojančio įrenginio darbą.
[0056] Svyruojant pastatui žemės drebėjimo metu, virpesiai detektuojami virpesių davikliais 162 ir duomenys apie virpesių stiprumą (amplitudę) ir krypti, perduodami į centrini, procesorių 140. Centrinis procesorius 140 (CPU) paduoda signalą i, servovariklių valdymo schemą, panašią kaip Fig. 28, kuri suformuoja toki, servovariklio valdymo signalą, kad blokas 160 judėdamas prie-šinga kryptimi ir atitinkamu atstumu panaikintų pastato svyravimus. Dempferuojančio bloko 160 postūmis defek-tuojamas koderiu 143 ir išvedamas kaip servovariklio 134 pasukimo kampas ir kryptis.
[0057] Žemės drebėjimo metu virpesių dažnis siekia kelis svyravimus per sekundę. Todėl yra nesunku tokiu greičiu paslinkti dempferuoj antį bloką 160. Įprastame pastato svyravimus slopinančiame įrenginyje dempferuojantis blokas pastumiamas sraigtu ir todėl sistemos veikimo greitis yra mažas. Taip pat, kadangi blokas 160 yra masyvus, reikalingas didelis sraigto mechaninis tvir-tumas. Dėl šių priežasčių negalima pakankamai gerai nuslopinti pastato svyravimų. Geri rezultatai gali būti gauti panaudojant svirtini, įrenginį su laisvai judančia atrama ir bėgių pavidalo kreipiančiosiomis 161a ir 161b.

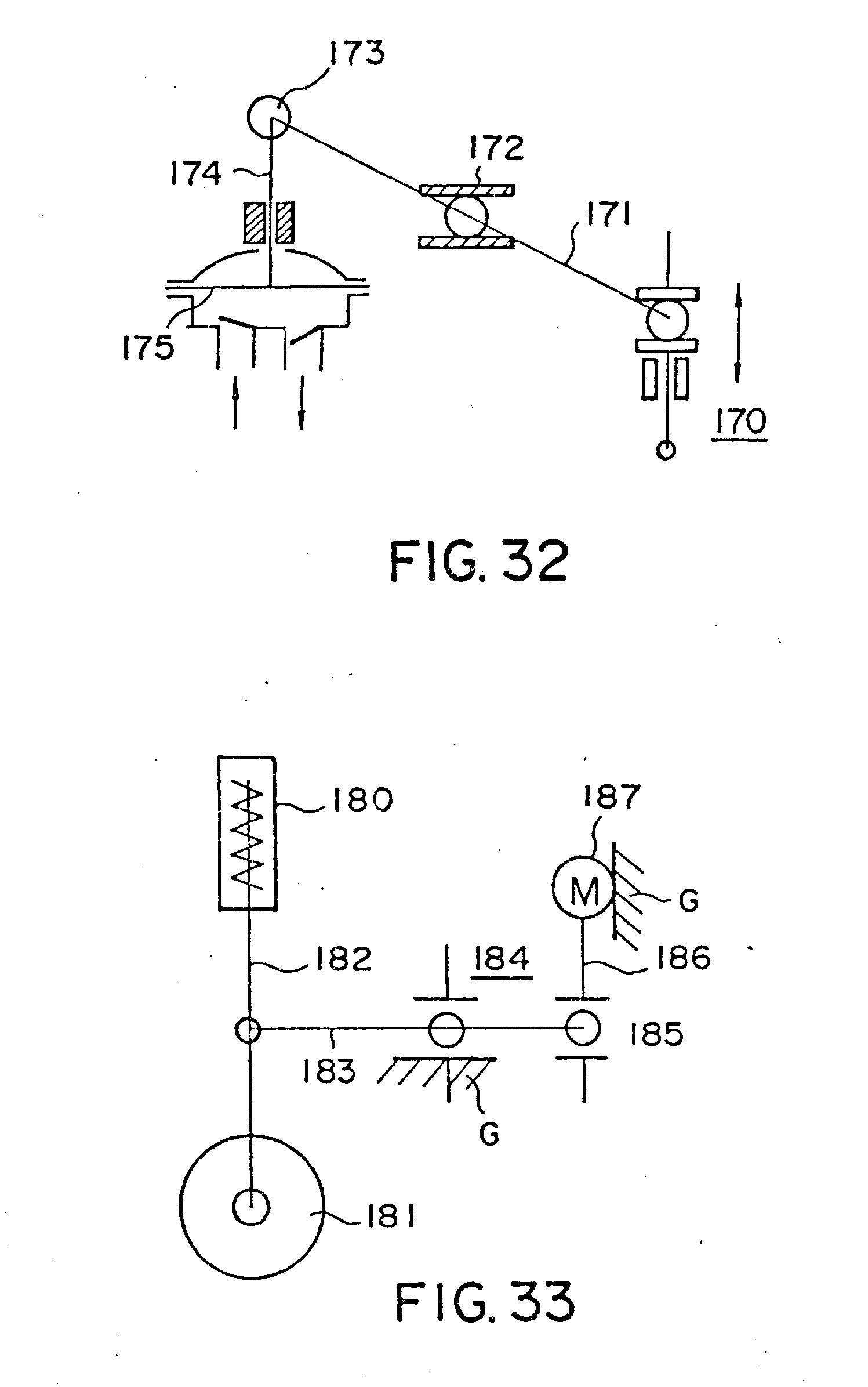

[0058] Fig. 32 pavaizduotas svirtinio įrenginio, realizuoto pagal pateiktą išradimą, pritaikymas diafragminiame siurblyje. Svirtinis elementas 171 pasukamas atramos atžvilgiu veikiant jėgai rodykle parodyta kryptimi per kumštelinį kartotuvą į jėgos veikimo taško padėties reguliatorių 170. Diafragminio siurblio diafragma 175 pastumiama vertikalia kryptimi per darbinio taško pa-dėties reguliatorių 174, sujungtą su darbiniu tašku 173.
[0059] Fig. 33 pateiktas svirtinio įrenginio, realizuoto pagal pateiktą išradimą, panaudojimo automobiliniame amorti-zatoriuje pavyzdys. Kaip parodyta Fig. 33, svirtinio elemento 183 darbinis taškas remiasi i, kulisę 182, sujungiančią amortizatorių 180 su ratu 181, taip, kad galėtų pasisukti. Svirtinis elementas per judančią at-ramą 184 sujungtas su jėgos veikimo tašku. Jėgos veikimo taško padėties reguliatorius 185 per alkūninio mechanizmo veleną 186 toki,, kaip ir dempferuojančiame įrenginyje, pavaizduotame Fig. 30, yra sujungtas su servovarikliu 187. Atrama 184 ir servovariklis 187 yra pritvirtinti prie automobilio kėbulo G,
[0060] Automobilinio amortizatoriaus veikimas beveik nesi-skiria nuo pastato svyravimus aempferuojančio įrenginio veikimo principo. Konstrukcijoje parodytoje Fig. 33 variklis valdomas taip, kad būtų efektyviai slopinamos automobilio vibracijos.
[0061] Kiekviename aukščiau aprašytame išradimo realizacijos pavyzdyje buvo naudojamas tiktai vienas svirtinis įren-ginys. Tačiau, norint gauti jėgos perdavimą taip kaip parodyta Fig. 34, gali būti panaudoti du arba daugiau svirtiniai įrenginiai. Jėga, veikianti pirmojo svirtinio įrenginio 190 svirtinį elementą 192, atremtą į atramą 191, jėgos veikimo taške 193 perduodama iš pirmojo įrenginio darbinio taško 194 antrajam jėgos veikimo taškui trauke 195. Jėga, perduodama į antrąjį jėgos veikimo taško padėties reguliatorių 196 per ant-rojo svirtinio įrenginio 197 svirtinį elementą, atremtą j, atramą 198, perduodama į antrąjį darbinio taško pa-dėties reguliatorių 199. Visos atramos pažymėtos raide G ir pavaizduotos kaip pagrindas.

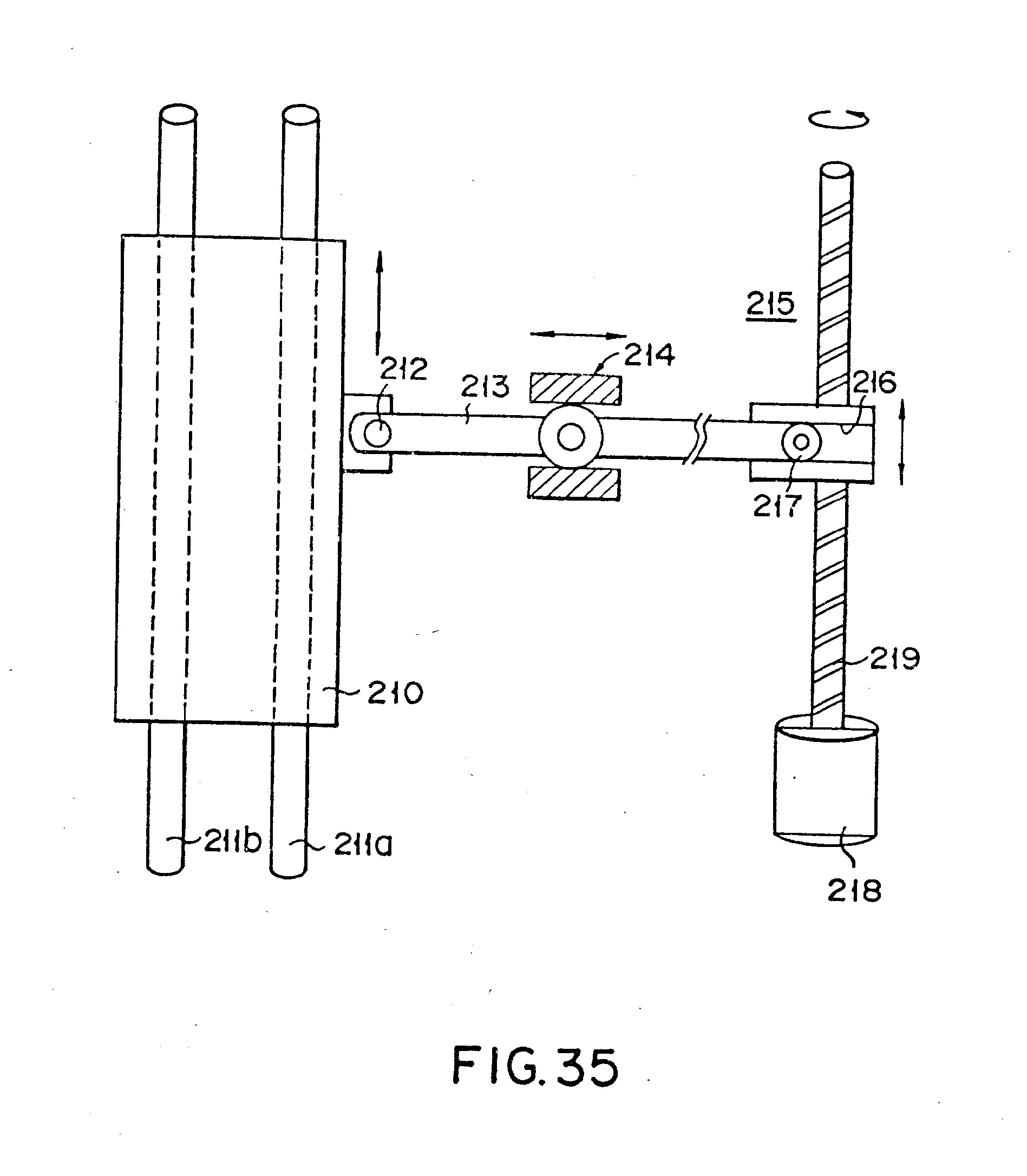

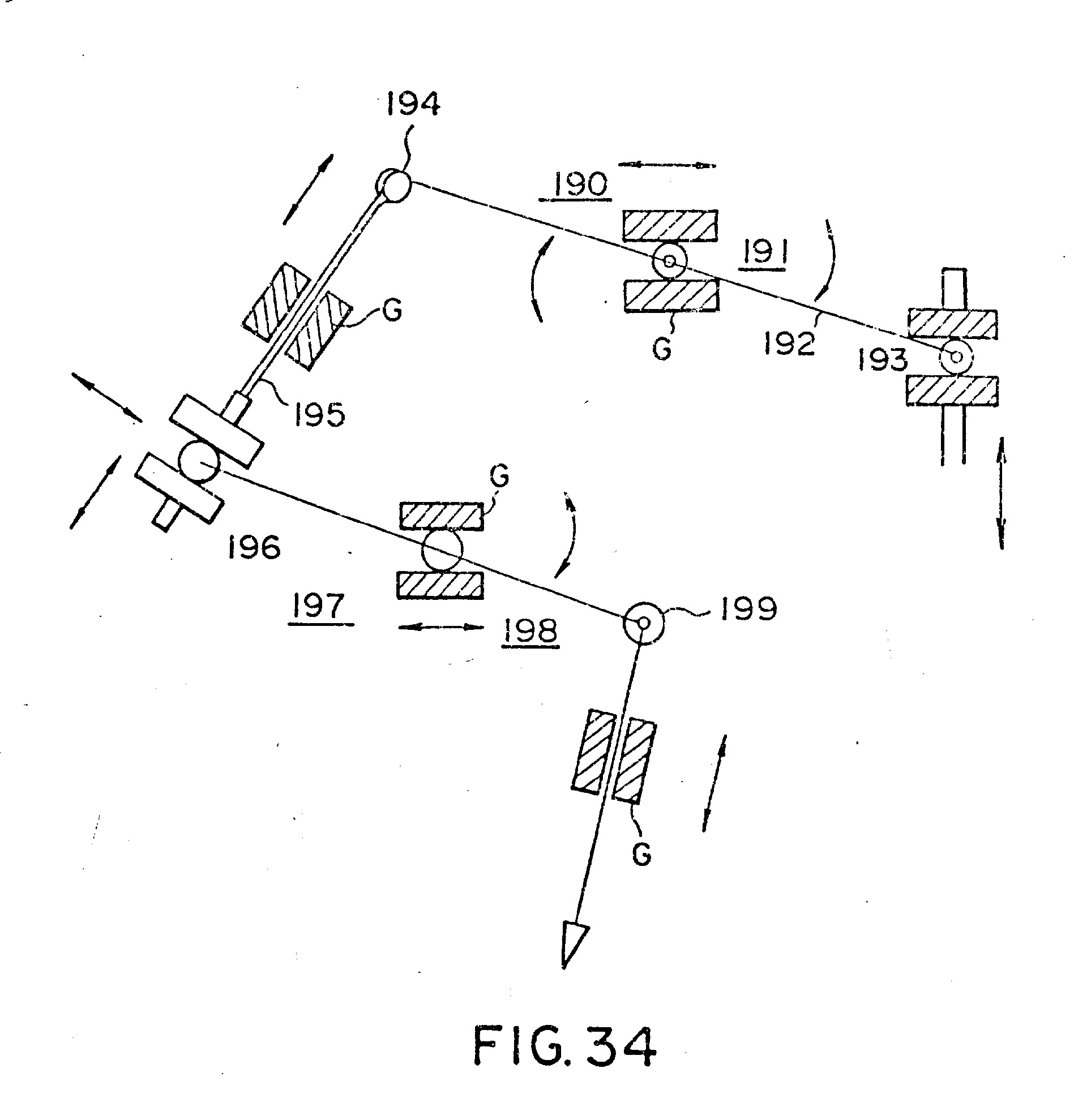

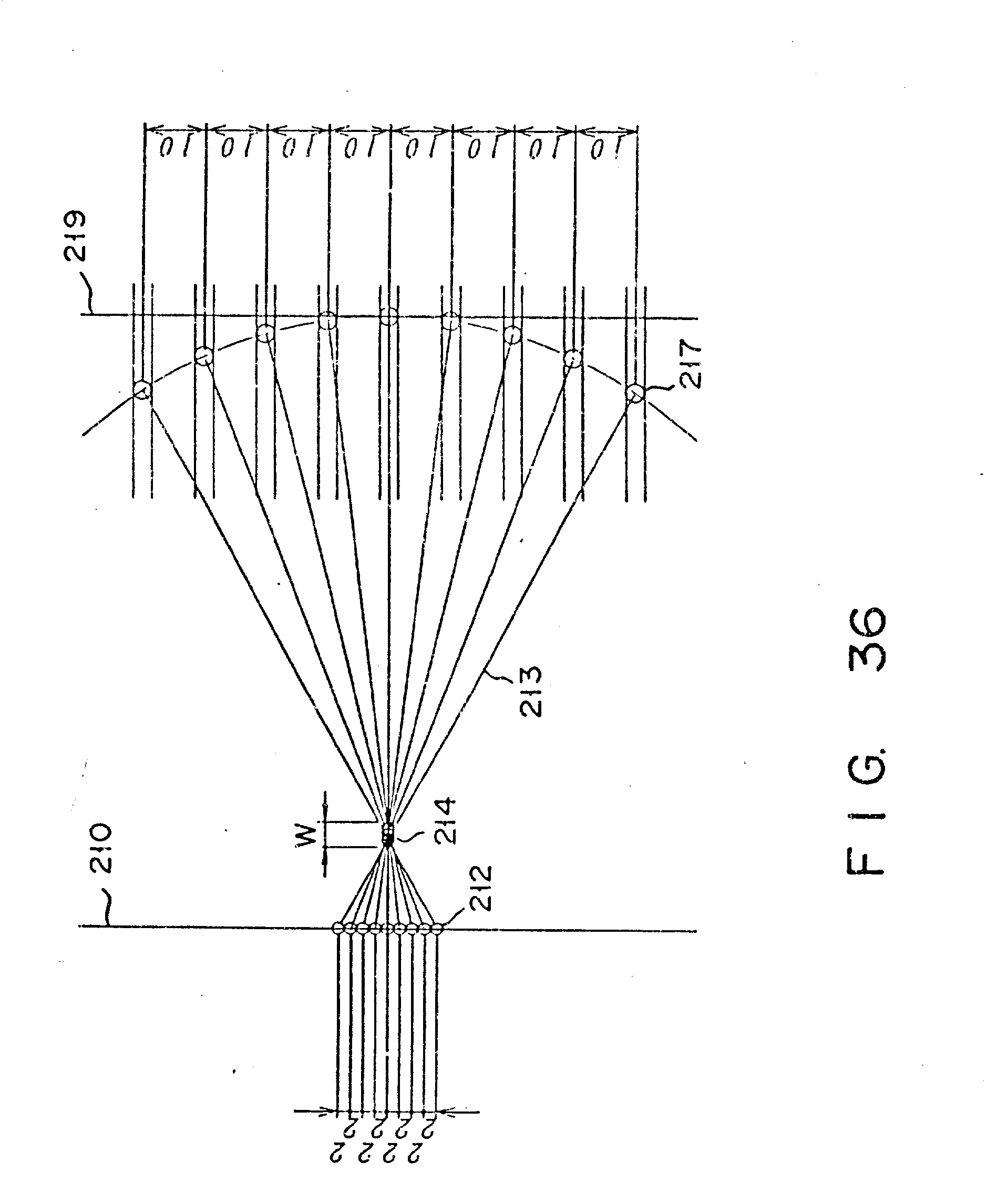

[0062] Dvi ir daugiau atramos panaudojamos formuojant gran-dinines svirtinių įrenginių sistemas, kuriose laisvai užduodamos jėgos perdavimo kryptys. Fig. 35 pateiktas svirtinio įrenginio, realizuoto pagal pateiktą išradimą, panaudojimo pavyzdys dviejų koor-dinačių pozicionavimo stale. Šioje konstrukcijoje stalas stumdomas kreipiančiosiomis X kryptimi. Kadangi postūmis Y kryptimi gali būti realizuotas panašios konstrukcijos įrenginiu, todėl jis Fig. 35 neparodytas. Stalas 210, judesio kryptimi per apkabą, veikiančią kaip darbinis taškas, yra sujungtas su svirtiniu elementu 213. Ritinys 217, esantis varančiajame kreipian-čiajame elemente 216, judančiame ant sraigto 215, ir, kuris yra jėgos veikimo taškas, yra įtaisomas viename svirtinio elemento 213, įtaisyto ant atramos 214, gale. Kreipiantysis elementas 216 yra sujungtas su variklio velenu sukamu sraigtu 219. Fig. 36 pavaizduotos įrenginio, parodyto Fig. 35, dalių judėjimo trajektorijos. Sukantis sraigtui 219, jėgos veikimo taškui pasislinkus 10 mkm, stalas ir darbinis taškas 200 pasislenka 2 (.tm. Ritinys 217, kuris yra jėgos veikimo taškas, pasistumia kreipiančiajame elemente 216 ir juda lanku. Atrama 214 pasistumia atstumu W kai sraigto 219 pasisukimas pastumia jėgos veikimo tašką 80 fim. Darbinis taškas pasistumia 80/5 = 16 jam.
[0063] Aprašytos konstrukcijos stalas 210 juda labai tiksliai. Dviejų koordinačių stalas gali būti panaudotas pus-laidininkių plokščių eksponavimo įrenginyje.
1. Svirtinis įrenginys su judančia atrama, susidedantis iš svirtinio elemento, atremto i, atramą, apie kurią jis gali pasisukti, iš jėgos veikimo taško padėties reguliatoriaus, sujungto su vienu svirtinio elemento galu, ir iš darbo taško padėties reguliatoriaus, sujungto su kitu svirtinio elemento galu, besiskiriantis tuo, kad atrama įtaisyta taip, kad galėtų laisvai pasislinkti .
2. Presas, susidedantis iš korpuso, pagrindo ir svirtinio elemento, besiskiriantis tuo, kad svirtinis elementas remiasi i, atramą, apie kurią jis gali pasisukti, o taip pat yra įtaisyti kreipiantysis atramos elementas, pritaikantis atramą taip, kad svirtinio elemento atrama galėtų judėti, pavaros mechanizmas, sujungtas su vienu svirtinio elemento galu ir perduodantis pavaros poveikį svirtiniam elementui ir galvutei, veikiančiai dirbant svirtiniam elementui.
3. Svirtinis įrenginys pagal 1 punktą, besiskiriantis tuo, kad atramą sudaro atraminis elementas su kreipiančiuoju grioveliu atramai ir ritinys, įtaisytas taip, kad galėtų riedėti, be to svirtinis elementas atremtas į ritinio ašį taip, kad galėtų apie ją pasisukti.
4. Svirtinis įrenginys pagal 1 punktą, besiskiriantis tuo, kad atramą sudaro atraminis elementas su kreipiančiuoju grioveliu atramai ir slankiklis, įstatytas į kreipiantįjį griovelį, o svirtinis elementas atremtas į slankiklį taip, kad galėtų pasisukti .
