[LT] Siūloma pagerinto dispergavimosi termoplastinėse dervose pigmentinė kompozicija ir pigmentinės kompozicijos koncentratai termoplastinėse dervose. Pigmentinės kompozicijos sudėtyje yra pigmentas, tokskaip titano dioksidas su nusėdusia jame apdirbimo medžiaga- organofosfato esteriu.
[EN]
[0001] Šis išradimas skirtas pigmentų kompozicijoms, kurios pasižymi pagerintu dispergavimusi termoplastinėse dervose.
[0002] Konkrečiau, šia išradimas skirtas neorganinių dažų, apdirbtų cheminiu būdu, pritaikymui termoplastinėse dervose. Dar konkrečiau, šis išradimas skirtas titano dioksido pigmentams, apdirbtiems organofosfato esteriu.
[0003] Yra žinoma, kad neorganiniai pigmentai, tokie kaip, pavyzdžiui, titano dioksido pigmentas, t8ikomi skirtingoms termoplastinėms dervoms, kaip UV-stabilizatoriai, dažai, pigmentai, darantys medžiagas nepermatomomis ir panašiai. Taip pat žinoma, kad dėl tokių neorganinių pigmentų hidrofi-liškumo ir termoplastinių dervų hidrofobiškumo, tokių medžia-gų suderinamumas, o taip pat tokių pigmentų dispergevimasis tokiose dervose, ypač, esant dideliems pigmento kiekiams, galėtų būti geresnis.
[0004] Taipogi žinoma, kad suderinamumą, o taip pat ir neor-ganinių pigmentų disperęavimąsi'L termoplastinėse dervose galima žymiai pagerinti, apdirbant pigmento paviršių cheminiu būdu. Pavyzdžiui, JAV patente Nr.420S430 aprašomas neorgani-nių pigmentų, tokių kaip titano dioksido apdirbimas fosfori-lintais polienaist tai yra alifatiniais bent 10 anglies ato-mų polinesočiais junginiais, kuriuose fosforilo grupė pri-jungta nesočios olefino jungties vietoje. Tokiu būdu apdirbti pigmentai pasižymi ne tik geresnėmis dažančiomis savybė-mis, bet taipogi pagerintų dispersijos homogeniškumu ir žy-miai mažiau gelsta tuose termoplastiniuose poliolefinuose,
[0005] JAV patentuose Nr.4357170 ir Nr.4377417 atskleisti ki-ti neorganinių pigmentų, būtent, titano dioksido apdirbimo būdai pageltimui įvairiose polimerinėse kompozicijose suma-žinti. Pagal šiuos patentus į titano dioksido pigmentą įve-dama adityvinė sistema, turinti organofosfa t-alka no lamino ir poliolzo derinį arba tik organof osfat-alka no laminą, mažinantį titanocJioksido pigmento geltimą polimerinėse kompozicijose. Organofosfatinės medžiagos, skirtos prisijungimo produktui gauti, apima organofosfatus, atskleistus JAV patente Nr.3380927. Šios medžiagos apima alifatinio alkoholio, turinčio 6-15 anglies atomus, esterių ortofosfatus arba polifosfatus ir nejono-geninį etileno oksido ir turinčio vandenilį bei galinčio reaguoti organinio junginio prisijungimo produktą. Organi-niai junginiai prisijungimo produktams gauti apima alkilin-tus fenolius, alifatinius alkoholius, turinčius 6-25 anglies atomus, alifatines monokarbonines rūgštis ir panašius.
[0006] Nei JAV patente Nr.4357170, nei JAV patente Nr.4377417 nėra minimi tokio apdirbimo privalumai, disperguojant tokiu būdu apdirbtą pigmentą polimerinėse kompozicijose.
[0007] JAV patente Nr.4183843 aprašomas dar vienas neorgani-nių užpildų arba pigmentų apdirbimo būdas organofosforo rūgšties esteriais. Šiame patente atskleidžiamas neorgani-nių užpildų arba pigmentų, įskaitant titano dioksidą, pavir-šių apdirbimas polinio fosfatinio esterio, turinčio rūgšti-nių, o taip pat ir polinių eterinių grupių, paviršiaus - aktyviomis medžiagomis. Apdirbus jomis užpildus arba pigmentus ir sumaišius juos su kietėjančia polieterine derva, ku-rią galima paversti dulkėmis, gaunamas dispersinis užpildas arba dispersinis mažesnio klampumo pigmento - polieterio mi-šinys. Nors tiksli medžiagų, skirtų apdirbimui, prigimtis bei struktūra nėra nustatyta, tačiau įvedama į kompoziciją medžiaga, tokia kaip tritonas QS - 44 (Rohn ir Haas) pateikia-ma, kaip geriausiai tinkenti Dadengimui, yra oktilfenoksi-etilfosfatas.
[0008] Nei viename iš minėtų patentų nėra atskleidžiami nei apdirbti pigmentai, nei jų pagrindu gauti polimeriniai koncentratai, o tai yra šios paraiškos objektas.
[0009] Šiame išradime pateikiami neorganiniai pigmentai, pasi-žymintys geresniu dispergavimusi termoplastinėse dervose.
[0010] Pagerintuose neorganiniuose pigmentuose^ geriau titano dioksido pigmentuose,yra nusėdusi bent viena apdirbimo me-džiaga - organofosfato esteris, kurio formulė /RO(R'0)^/^R0. Šioje formulėje R yra vienvalentė žemesnio alkilo liekana, turinti 1-6 anglies atomus, R' yra dvivalentė angliavandenilio liekana, pasirinkta iš grupės, apimančios etileno ir propileno liekanas, o X yra skaičius 1-15.
[0011] Toliau šis išradimas skirtas pigmentiniams polimeri-niams koncentratams, turintiems savo sudėtyje ištisinę termo-plastinės dervos fazę ir dispersinę fazę - aukščiau aprašy-tus neorganinius pigmentus, apdirbtus organofosfato esteriu.
[0012] Neorganiniai pigmentai, kuriuos galima apdirbti me-džiagomis iš organofosfato esterio neorganinių pigmentų pa-gerinimui pagal išradimą, apima bet kokias baltas arba dažy-tas, skaidrias arba neskaidrias neorganinių pigmentų (arba mineralinių pigmentų) daleles, kurios žinomos, kaip pavir-šiaus dangos (pavyzdžiui, dažai) plastmasių pramonėje. Ter-minas "neorganiniai pigmentai" šio išradimo tikslams naudo-jamas plačiai, apibūdinant medžiagas, kurios gamtoje yra da-lelių pavidalo, nelakios naudojant ir paprastai priskiria-mos inertinėms medžiagoms, užpildams, didinančioms tūrį me-džiagoms, sustiprinantiems pigmentams ir panašiai.
[0013] Keribojantys išradimo neorganinių pigmentų pavyzdžiai apima baltus neskaidrius pigmentus, tokius kaip titano dioksidas, baltas švino karbonatas, baltas švino sulfatas, baltas švino silikatas, cinko oksidas, litofonas (cinko sulfi-do ir bario sulfato, stibio oksido ir panašių kompozicinį pigmentą), baltus užpildančius pigmentus, tokius kaip kalcio karbonatas, kalcio sulfatas, porceliano molis ir kaolinas, žėrutis, diatominė žemė ir dažytus pigmentus, tokius kaip geležies oksidas, švino oksidas, kalcio sulfidas, kalcio se-lenidas, švino chromatas, cinko chromatas, nikelio titanatas, chromo oksidas ir panašūs. Iš visų neorganinių pigmentų pagal išradimą geriausi yra titano dioksido pigmentai.
[0014] Bendrai, gaunant pagerintą pigmentą, geriau naudoti kristalinės arba rutilo struktūros, arba jų derinio titano dioksido pigmentą. Šį pigmentą galima gauti įvairiais specia-listams žinomais komerciniais būdais, bet jie nėra šio išra-dimo dalis. Šį dalelių formos pigmentą Kalima gauti plačiai žinomu sulfatiniu būdu arba gerai žinomu būdu, oksiduojant garų fazėje.
[0015] Pirmame būde, t.y. sulfatiniame metode titano rūda ės-dinama sieros rūgštimi, gaunant titano sulfato tirpalą, po to titano sulfatas hidrolizuojamas, gaunant titano dioksido precipitatą, o nuosėdos kalcinuojamos su tinkamais priedais, gaunant norimos kristalinės struktūros galutinį bevandenio titano dioksido produktą. Kitame būde, t.y. oksiduojant titano halogenidą, tokį kaip titano tetra chloridą s, garų fazėje, oksidavimas garų fazėje vykdomas aukštesnėje temperatūroje, gaunant taip vadinamą drėgną titano dioksidą.
[0016] Šis pirogeninis drėgnas titano dioksidas išskiriamas, sumalamas ir suskirstomas pagal dalelių dydį, pigmentas apdirbamas^ paviršiu je nusodinant vandeninio metalo oksido dan-gą, po to dar kartą malama, gaunant norimo dalelių dydžio pigmentą.
[0017] Paprastai galutinė susmulkinimo operacija vykdoma Rai-kant malimo metodą pseudoapdegintame sluoksnyje. Pagal šį me-todą pigmentas leidžiamas per malimo aparatus, tokius kaip čiurkšliniai malūnai, aprašyti JAV patentuose Nr.2032827 ir Kr.22 19011, naudojant vieną ar daugiau dujinių srautų, kaip oras arba garai, susidariusių dėl malamos medžiagos svorių, tuo būdu susiduria atskiros pigmento dalelės ir todėl sumažė-ja tų dalelių dydis.
[0018] Malant pseudoapčegintame sluoksnyje čiurkšliniuose ma-lūnuose, į pigmentą galima įvesti papildomų medžiagų pigmento
[0019] arba gauto sumalto pigmento konkrečioms cheminėms, fiziki-nėms arba optinėms savybėms pagerinti, kaip aprašyta JAV patente Nr.4752340.
[0020] Tokių papildomų medžiagų pavyzdžiai apima poliolius , tokius kaip glicerinas, pentaeritrito trimetiloleta na s, tri-metilpropanas ir panašūs, riebiąsias rūgštis, tokias kaip oleino rūgštis, stearino rūgštis ir panašios, trialkanolani-nus, tokius kaip trietanolaminas ir panašūs ir amino drusksts, tokias kaip trietanolamino melonatas, triizopropa no lamino sukcinatas ir panašios.
[0021] Aukščiau minėtų priedų kiekis gali būti labai plačio-se ribose.
[0022] o taip pat nuo konkretaus tikslo, kuriam pasiekti ir įvedamas priedas. Taip, pavyzdžiui, priedai, gerinantys pigmento malimą sudaro 0,05 - 5,0 svorio procentų pigmento svorio. Priedų, modifikuojančių kokią - tai vieną ar daugiau cheminių, fizi-kinių arba optinių pigmento savybių, kiekis sudaro 0,01-3,0 svorio procentus pigmento svorio.
[0023] Apdirbimo medžiagas iš organofosfato esterių titano dioksidui ir kitiems neorganiniams pigmentams pagerinti,
[0024] kaip ir aukščiau minėtus priedus galima lengvai užnešti ant pigmento, malant jį pseudoapdegintame sluoksnyje. Vienok, ga-li būti taikomi ir kiti tradiciniai titano dioksido ir kitų čia minėtų neorganinių pigmentų apdirbimo metodai medžiagomis
[0025] ir organofoaforo rūgšties esterių. Pagal tokius metodus, pa-vyzdžiui, apdirbimo medžiagos užpurškiamos arba sumaišomos su sausais pigmentais. Apdirbimo medžiagą galima užnešti ant pigmentų, pridedant jos į cilindrini U-pavidalo maišytu-vą arba purškiant apdirbimo medžiagą į sraigtinį konvejerį arba į mentelinio maišytuvo rezervuarą.
[0026] Aukščiau minėta, kad apdirbimo medžiagų ir organofosfato esterio, taikomų, gaunant neorganinius pigmentus, kurie geriau disperguojssi termoplastinėse dervose, formulė yra /R0(R»0)x/xRO. Toje formulėje R yra vienvalentė alKilo liekana, turinti 1-6 anglies atomus, geriau 2-4 anglies atomus,
[0027] o dar geriau 4 anglies atomus. R' - dvivalentė angliavandenilio liekana, pasirinkta ir grupės, apimančios etileno ir proDileno liekanas, geriau etileno liekaną, X yra skaičius 1-15, geriau 1-5, dar geriau 1. Vienvalentė alkilo liekana R šioje formulėje gali būti alkilo liekana arba tiesi grandinė arba šakota grandinė. Tokių liekanų pavyzdžiai apima metilo, etilo, n-propilo, izobutilo, n-pentilo, izopentilo, n-heksi-lo liekanas ir panašias. Apdirbimo medžiagų pavyzdžiai iš organofosfato esterių, neribojantys šio išradimo ir tinkami pagerintiems neorganiniams pigmentams gauti apima tri-(meto-ksietil)-fosfatą, tri-(butoksietil)-fosfatą, tri-(izobuto-ksietil)-fosfata, tri-(heksoksietil)-fosfatą, tri-(etoksi-polietoksietil)-fosfatą, tri-(etoksipolipropoksipropil)-fos-fatą ir panašius.
[0028] Organof osfato esterių (arba triesterių) kiekis, reika-lingas aukščiau aprašytiems neorganiniams pigmentams ir, bū-tent, titano dioksidui apdirbti, turi būti pakankamas, kad apdirbto pigmento dispergavimasis termoplastinėse dervose būtų didesnis negu iki apdirbimo. Bendrai, organofosfato esterio (arba triesterio), kaip apdirbimo medžiagos, kiekis gali sudaryti 0,1-5,0 sv. % pigmento svorio, geriau 0,3-12 sv. %.
[0029] Neorganiniai pigmentai, apdirbti organofosfato esteriu, gali būti lengvai ir homogeniškai paskirstomi didelėje ter-moplastinių dervų įvairovėje. Jos apima gerai žinomas termo-plastinių dervų klases, tokias kaip poliolefininės dervos, akrilinės dervos, polieterinės dervos, poliamidinės dervos, epoksidinės dervos, epoksidinės dervos, fenolinės dervos, poli-(vinil-aromatinės) dervos, poli-(vinilhalogenidų) dervos, polikarbonatinės dervos, polikarbataidinės dervos ir pa-našios.
[0030] Neribojantys šių skirtingų termoplastiniiį dervų pavyz-džiai apima: poliolefinines dervas, tokias kaip polietilenas, polipropilenas ir panašios; akrilinės dervas, tokias kaip poli-(akrilo rūgštis), polimetakrilo rūgštis, polimetakrila-tas ir panašios; polieterines dervas, tokias kaip polietilen-tereftalatas, polibutilentereftalatas ir panašios; poliami-dinės dervas, tokias kaip nailonas-6 ir nailonas-6,6 ir pa-našios; epoksidines dervas, tokias kaip poliepichlorhidrinas-bisfenolis A ir panašios, ir jų esterius, gautus esterifikuo-jant poliepichlorhidriną-bisfenolį- A riebiąja rūgštimi, der-vine rūgštimi, riebiąja talo aliejaus rūgštimi arba jų miši-niais; fenolines dervas, gautas reaguojant formaldehidui su fenoliu, rezolinoliu, krezoliu, para- fenil- fenoliu ir pana-šiais; polivinilaromatines dervas, tokias kaip polistirolas ir jo kopolimerai, tokie kaip polistirol- akrilonitrilas, polistirol- butadien- akrilonitrilas ir panašios; polivinil-halogenidų dervas, tokias kaip polichlorvinilas, polivinil-chlorid- vinilidenchloridas ir panašios; polikarbonatines dervas, tokias kaip dervos, gautos dioksialifatinių arba aroma-tinių raonomerų, tokių kaip etilenglikolis, propilenglikolis, bis- fenolis A ( t. y. 4, 4'- izopropilidendifenolis) ir panašių, fosgeninirau arba bisfenolio A trans- eterifikavimu difenil-karbonatu, esant šarminiam katalizatoriui, gaunant bisfenolio A polikarbonatą, ir poliuretanines dervas, gautas, reaguojant di - arba polifunkciniams oksijunginiams, tokiems kaip glikoliai arba poliesteriai, arba polieteriai, turintys gale hidroksilo grupę, su di- arba polifunkciniais aiizocia-natais.
[0031] Neorganinių pigmentų, apdirbtų organofosfato esteriu, kiekis, pridedamas tiesiai į aukščiau minėtas termoplastines dervas, yra plačiose ribose, priklausomai nuo numanomo šių dervų panaudojimo. Kartais plonoms plėvelėms būtinos didelės pigmento koncentracijos, kai tuo tarpu storesnėse dalyse reikia labai mažo procentinio pigmento kiekio. Taigi, apdirbto pigmento kiekis gali sudaryti 1- 80 sv. % termoplastines dervos svorio.
[0032] Pagal dar vieną iš šio išradimo tikslų, organofosfato esteriu apdirbti neorganiniai pigmentai yra ypač naudingi, gaunant disperguotus pigmentinius koncentratus.
[0033] Bendrai, šiuose disperguotuose pigmentiniuose koncentratuose yra ištisinė termoplastinės dervos fazė ir dispersinė fazė, susidedanti iš apdirbtų organofosfato esteriu neorga-ninių pigmentų. Disperguojama fazė gali apimti bet kurią iš aukščiau paminėtų termoplastinių dervų, įskaitant poliolefinines dervas, akrilines dervas, polieterines dervas, poliami-dines dervas, epoksidines dervas, fenolines dervas, polivinilaromatines dervas, polivinilhalogenidų dervas, polikarbonatines dervas, poliuretanines dervas ir panašias.
[0034] Gaunant disperguotus pigmentinius koncentratus, pigmento, įvedamo į disperguo jamą termoplastinės dervos fazę, kiekis gali būti plačiose ribose. Bendrai, tas kiekis keičiasi priklausomai nuo reikiamo arba būtino, norimo arba galutinio produkto pigmentavimo lygio, naudojant tuos disperguotus pigmentinius koncentratus; kaip pigmentinius nešėjus, ir technologinės įrangos efektyvumo sumalant, praskiedžiant arba ištirpinant disperguotus pigmentinius koncentratus ter-moplastinėse dervose. Bendrai, disperguotame pigmentiniame koncentrate apdirbto neorganinio pigmento ir termoplastinės dervos svorių santykis gali būti 0, 5:1 - 5:1 ribose. Apdirb-tą neorganinį pigmentą galima lengvai ir homogeniškai disper-guoti arba paskirstyti termoplastinėje dervoje, gaunant išti-sinę disperguoto pigmentinio koncentrato fazę.
[0035] Būdai ir technologinė įranga aukščiau aprašytiems dis-perguotiems pigmentiniams koncentratams gauti yre žinomi ir nėra šio išradimo tikslas. Paprastai pagal tokius žinomus metodus medžiagos permaišomos ir/arba sumaišomos, naudojant įrenginį didelio plastinio tankumo medžiagoms perdirbti. Geriausi įrenginiai, naudojami permaišymo ir /arba sumaišymo me-toduose, - tai plastifikuo jančio .tipo diapergatoriai, tokie kaip Basibury maišytuvas, vien - ir daugiavalciniai malūnai ir panašūs. Išsamesnį tokių sumaišymo ir /arbe permaišymo įrenginių ir metodų aprašymą galima rasti Kirk. Othmer, Encyclopedia of Chemical Technology, 2-as leidimas, t.15, psl. 592-596.
[0036] Išradimas aprašomas ir paaiškinamas sekančiais pavyz-džiais. Sie pavyzdžiai rodo konkretų šio išradimo įgyvendinimą ir neriboja jo apimties.
[0037] Titano dioksidas, rutilo formos produktas (Kerr-Mc Yee Corporation of Oklachoma City, Oklachoma), prekyboje žinomas kaip CR-834, kurio vidutinis dalelių dydis yra 0,33 mikrono, apdirbamas pagal šį išradimą. Tai yra, titano dioksido dale-lės sausai apdirbamos tributoksietilfosfatu dispersiniame rū-ke arba purškiant skystį, kurio koncentracija sudarė apie 1,0 sv. % pigmento svorio. Tiksliau, titano oksidas ir tri-butoksietilfosfatas maišomi U-pavidalo maišytuve, į kurį pa-duodamas butoksietilfosfatas.
[0038] Po to tikrinamas apdirbto titano dioksido dispergavimasis, palyginus su neapdirbtu titano dioksidu. Tuo tikslu į Brabendir Plasticorder niaišyrr.c kamerą pridedama 36,50 g polistirolo dervos (Doro chemical Company, prekės ženklas STYPON it 615), 0,31 g cinko stearato tepalo ir 109,50 g apdirbto titano dioksido. Mašymo kameroje palaikoma 40°C tempe-ratūra, o maišytuvo menčių sukimosi greitis - 150 aps./min. Sukimo momentas ir temperatūra registruojama laiko atžvil-giu. Metodas kartojamas, naudojant neapdirbtą titano dioksi-dą ir palyginant apdirbto titano dioksido ir neapdirbto titano dioksido dispergavimąsi. Šių bandymų rezultatai pateikiami 1 lentelėje.

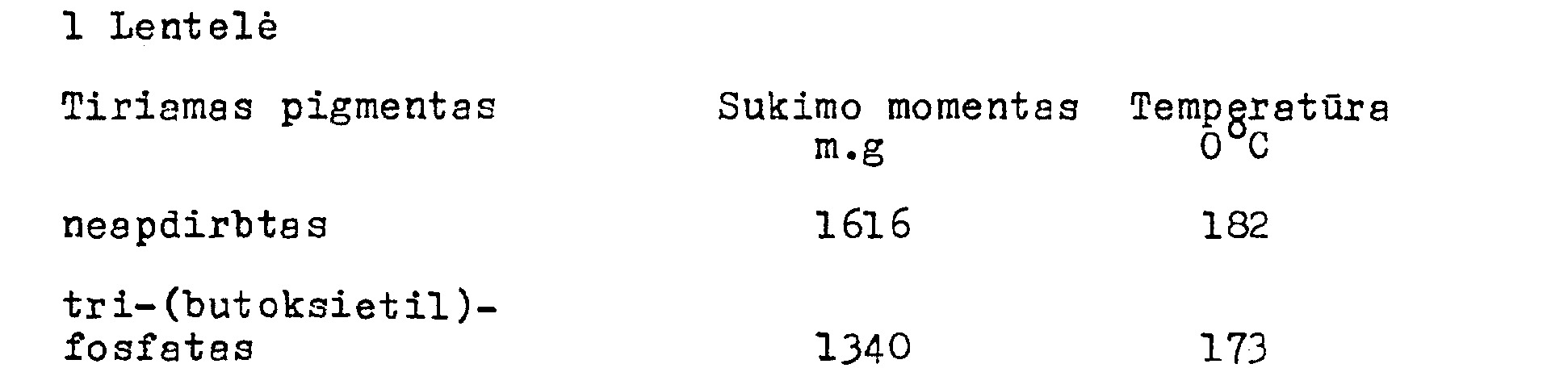

[0039] Mažesnės sukimo momento ir apdirbto titano dioksido temperatūros reikšmės, palyginus su neapdirbtu titano dioksidu, rodo, kad apdirbtas titano dioksidas žymiai geriau disper-gavosi negu neapdirbtas titano dioksidas.

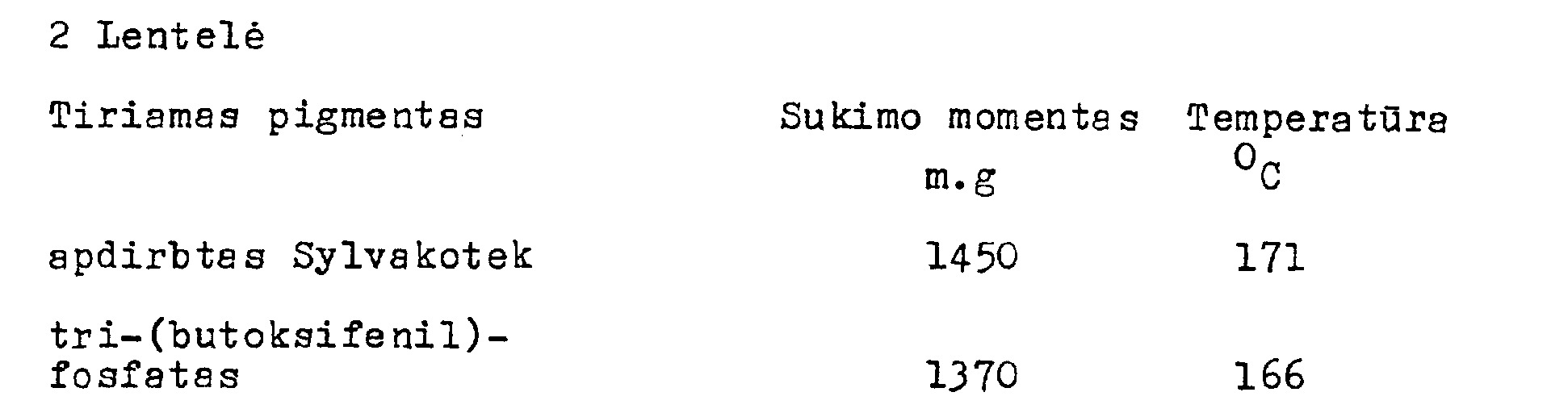

[0040] Būdas pakartojamas pagal 1 pavyzdyje aprašytą metodiką, išskyrus tai, kad apdirbto titano dioksido dispergsvimasis palyginamas ne su neapdirbtu analogiškos struktūros titano dioksidu, o su rutilo modifikacijos titano dioksidu, apdirbtu medžiaga - fosforilintu poliėnu, kurio kiekis sudaro 1,0 % pigmento svorio, jis aprašytas JAV patente Nr.4209430, už-registruotame 1980 m. birželio 21 d. ir žinomas bibliografi-nėje informacijoje, kaip pigmentinė disperguojanti medžiaga Sylvakotek (Sylvakotek yra Sylvakim Corp. prekės ženklas). Šio palyginimo rezultatai pateikiami 2 lentelėje.

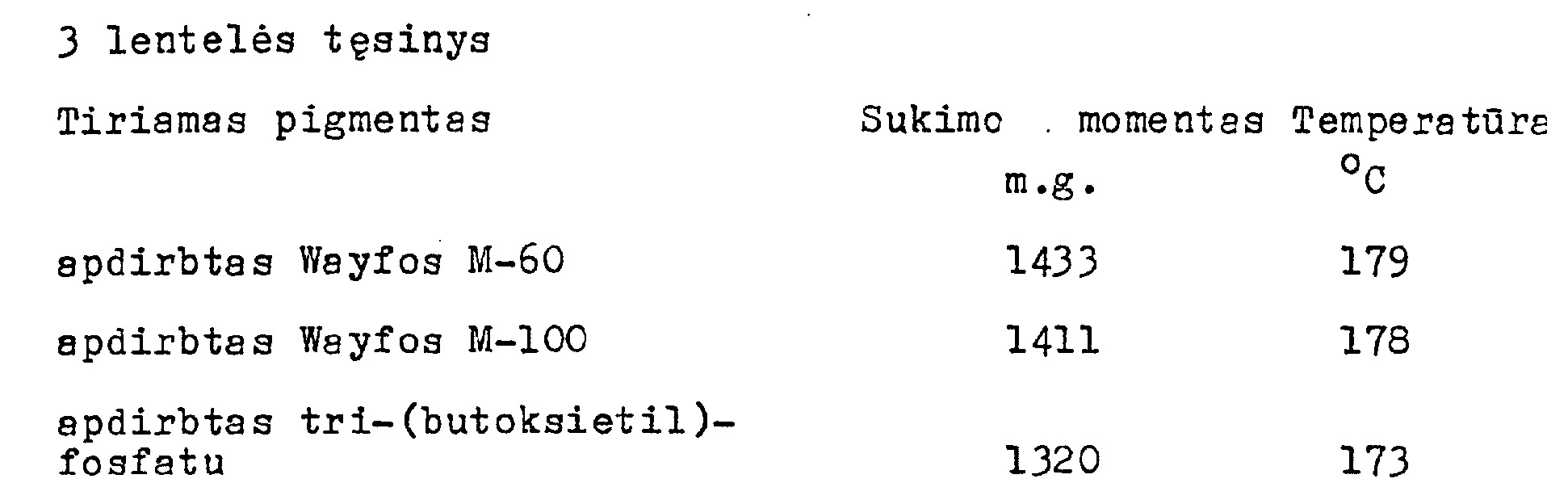

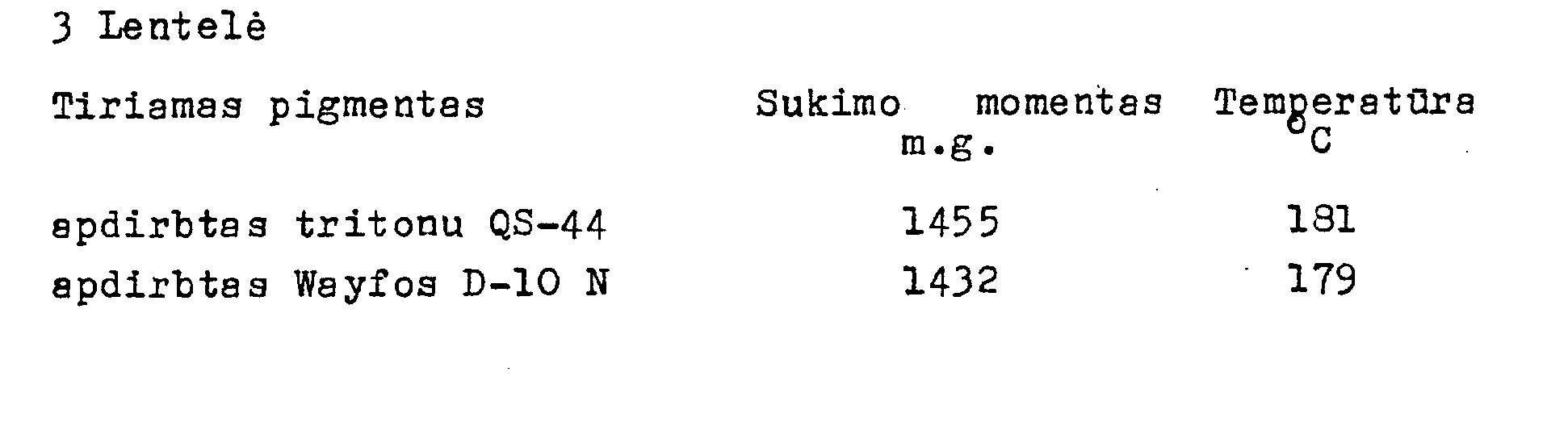

[0041] Kartojamas būdas, aprašytas 1 pavyzdyje, išskyrus tai, kad apdirbtas pagal išradimą titano dioksido pigmentas lygi-namas su tokiu pačiu titano dioksido pigmentu, apdirbtu skir-tingomis dangų medžiagomis (1 procentas pigmento svorio) apra-šytomis JAV patente Nr.4183843, užregistruotame 1980 m. sau-sio 15 d., žinomomis bibliografinėje informacijoje. Šio ban-dymo rezultatai pateikiami 3 lentelėje.
[0042]
[0043] Titano dioksidas, aprašytas 1 pavyzdyje, apdirbamas tri-(butoksietil)-fosfatu (1,0 % pigmento svorio) čiurkšli-niame malūne (Fluid Energy Processing and Eąuipment Company). Apdirbto ir neapdirbto titano dioksido dispergavimasis nusta-tomas pagal 1 pavyzdyje aprašytą metodiką. Rezultatai pateikia mi 4 lentelėje.

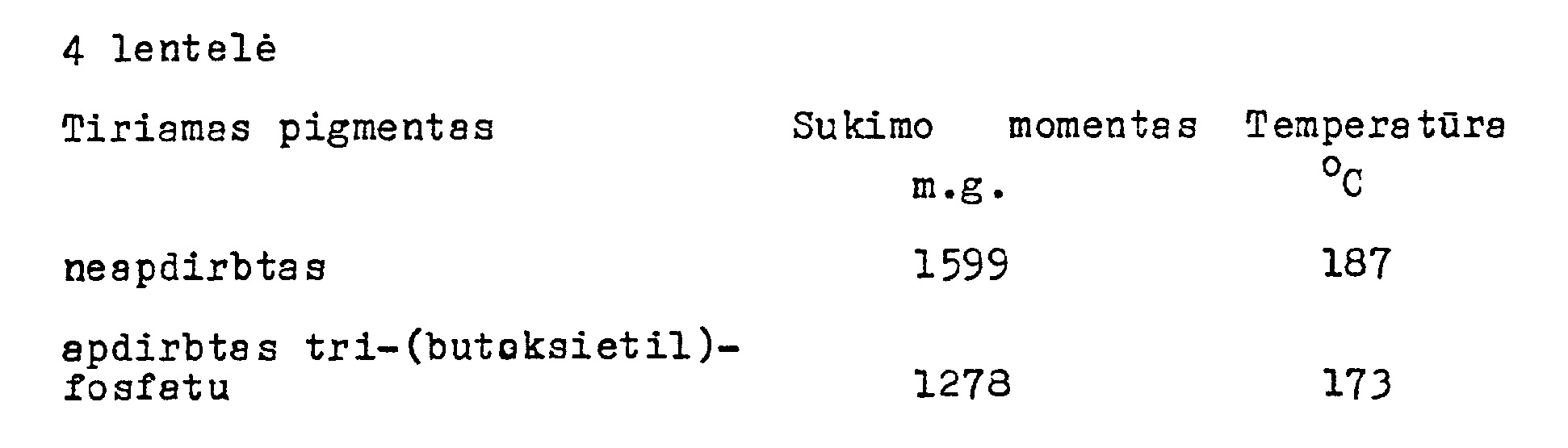

[0044] Tiriamas apdirbto ir neapdirbto titano dioksido pigmento (CR-834) dispergavimasis. Į maišytuvą Brabendir
[0045] Plasticorder įkraunama 47,6 kg polistirolo STYPOIJ$615, 2,2 kg įprastų technologinių priedų ir 90,7 kg titano dioksido. Nustatoma įkrovos temperatūra maišymo metu ir, lydalo išbėgimo greitis išspaudžiant. Tiriami- apdirbti ir neapdirb-ti titano dioksido pigmentai ir tyrimų rezultatai pateikiami

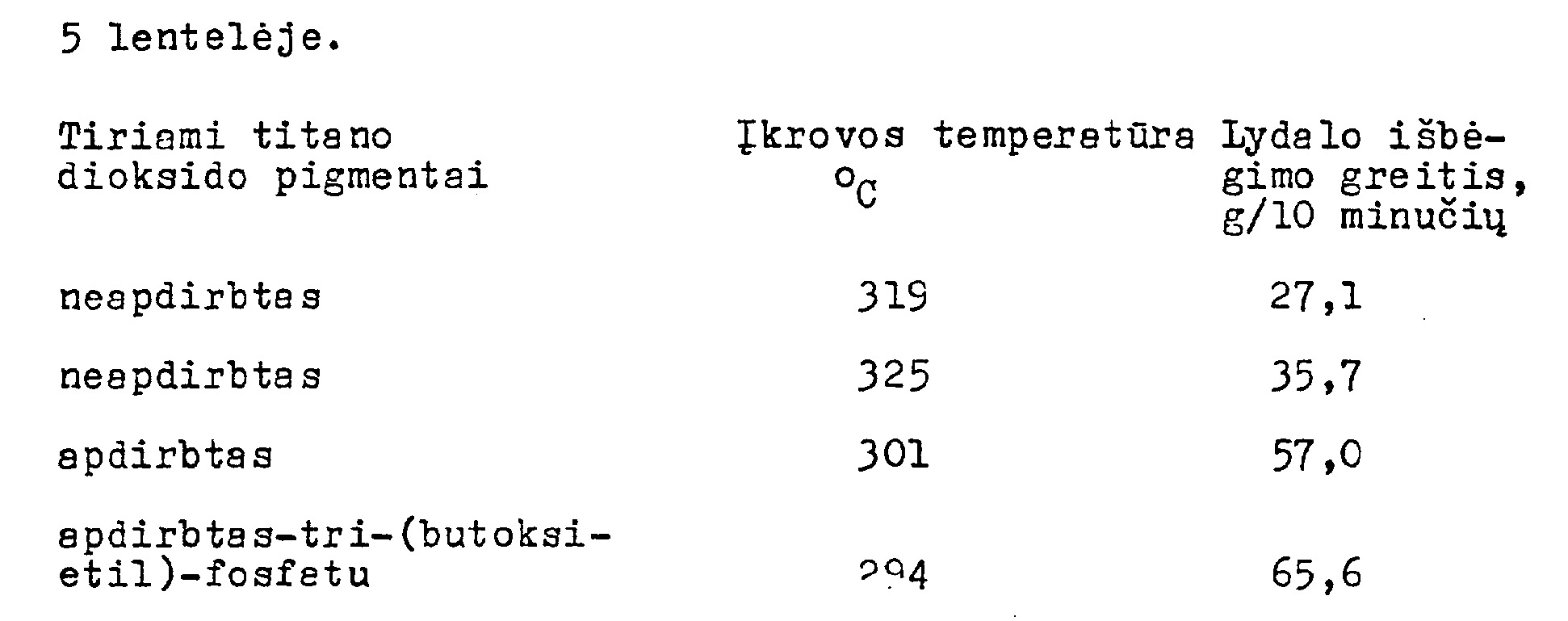

[0046] Duomenys, pateikti 5 lentelėje rodo, kad pagal šį išra-dimą apdirbto titano dioksido įkrovos komponentų sumaišymo
[0047] temperatūra yra žemiausia, o lydalo išbėgimo greitis - di-džiausias, o tai rodo geriausią dispergavimąsi.
[0048] Tokiu būdu, šis išradimas gerai pritaikytas aukščiau nurodytiems tikslams pasiekti ir turi privalumų. Nors aukš-čiau pateikti kai kurie išradimo įgyvendinimo pavyzdžiai, tačiau galima kai ką modifikuoti ir keisti apdirbamuose pigmentuose ir koncentratuose, neišeinant iš išradimo, išdėsty-to apibrėžtyje,ribų.
1. Pagerinto dispergavimosi termoplastinėse dervose pigmentinė kompozicija, besiskirianti tuo, kad į ją įeina neorganinis pigmentas su nusėdusia jame apdirbimo medžiaga - organofosfato esteriu, kurio formulė:/R0(R'0)x/3P0,kur R yra vienvalentė alkilo liekana, turinti 1-6 anglies atomus, R1 yra dvivalentė angliavandenilio liekana, pasirinkta iš grupės, apimančios etileno ir propileno liekanas, o X yra skaičius 1-15, be to, nusėdusios pigmente organof osfato medžiagos kiekis sudaro apytiksliai 0,1 svorin procentą pigmento svorio.
/R0(R'0)x/3P0,kur R yra vienvalentė alkilo liekana, turinti 1-6 anglies atomus, R1 yra dvivalentė angliavandenilio liekana, pasirinkta iš grupės, apimančios etileno ir propileno liekanas, o X yra skaičius 1-15, be to, nusėdusios pigmente organof osfato medžiagos kiekis sudaro apytiksliai 0,1 svorin procentą pigmento svorio.2. Kompozicija pagal lp., besiskirianti tuo, kad neorganiniu pigmentu yra titano dioksido pigmentas.
3. Kompozicija pagal lp., besiskirianti tuo, kad apdirbimo medžiagos - organofosfato esterio, nusė-dusio neorganiniame pigmente, kiekis sudaro 0,1-5,0 svorio procentų.
4. Kompozicija pagal lp., be siskiria nti tuo, kad R aukščiau pažymėtoje formulėje yra vienvalentė žemesnio alkilo liekana, turinti 2-4 anglies atomus, R' yra dvivalentė etileno liekana, o X yra skaičius 1-5.
5. Kompozicija pagal 4p.» besiskirianti tuo, kad R yra vienvalentė alkilo liekana, turinti 4 anglies atomus, o X yra vienetas.
6. Disperguoto neorganinio pigmento koncentratas, besiskiriantis tuo, kad į jį įeina ištisinė terraoplaatinės dervos fazė ir dispersinė fazė - neorganinis pigmentas su nusėdusia jame apdirbimo medžiaga - organofosfato esteriu, kurio formulė:/ ro( r' o) x/ 3po,kur r yra vienvslentė žemesnio alkilo liekana, turinti 1-6 anglies atomus, r1 yra dvivalentė angliavandenilio liekana, pasirinkta iš grupės, apimančios etileno ir propileno liekanas, o X yra skaičius 1-15, be to orga nofosfato esterio, nu-sėdusio pigmente, kiekis sudaro bent 0,1 svorio procentą pigmento svorio.
/ ro( r' o) x/ 3po,kur r yra vienvslentė žemesnio alkilo liekana, turinti 1-6 anglies atomus, r1 yra dvivalentė angliavandenilio liekana, pasirinkta iš grupės, apimančios etileno ir propileno liekanas, o X yra skaičius 1-15, be to orga nofosfato esterio, nu-sėdusio pigmente, kiekis sudaro bent 0,1 svorio procentą pigmento svorio.7. Disperguoto neorganinio pigmento koncentratas pagal 6p., besiskiriantis tuo, kad termoplastinė derva yra termoplastinė homo - arba Kopolimerinė derva.
8. Disperguoto neorganinio pigmento koncentratas pagal 7 p., besiskiriantis tuo, kad termoplastinės homo - ir kopolimerinės dervos pasirinktos iš grupės, api-mančios poliolefinines, polivinilines, poliakrilines, fenolines, alkidines, epoksidines, nailonines, poliuretanines, fe-noliatines, poli karbonatines ir polieterines dervas.
9. Disperguoto neorganinio pigmento koncentratas pagal 8 p., besiskiriantis tuo, kad termoplastinės homo - ir kopolimerinės dervos apima poliolefinines arba polivinilines dervas.
10. Disperguoto neorganinio pigmento koncentratas pagal 6 p., besiskiriantis tuo, kad neorganiniu pigmentu yra titano dioksido pigmentas.
11. Disperguoto neorganinio Digmento koncentratas pagal 6 p., "besiskiriantis tuo, kad apdirbto titano dioksido pigmento ir termoplastinės dervos svorių santykis koncentrete yra 0,5:1-5:1 ribose.
12. Disperguoto neorganinio pigmento koncentratas pagal 6 p., besiskiriantis tuo, kad apdirbimo medžiagos - organofosfato esterio, nusėdusio pigmente, kiekis sudaro 0,1-5,0 svorio procentus.
13. Disperguoto neorganinio pigmento koncentratas pagal 6 p., besiskiriantis tuo, kad R apdirbimo medžiagos - organofosfato esterio formulėje yra vienvalentė alkilo liekana, turinti 2-4 anglies atomus, R* yra dvivalen-tė etileno liekana, o X yra skaičius 1-5.
14. Disperguoto neorganinio pigmento koncentratas pagal 13 p., besiskiriantis tuo, kad R yra vien-valentė alkilo liekana, turinti 4 anglies atomus, o X yra vienetas.
