[LT] Išradimas susijęs su maisto pramonės įrenginiais. Konvejerinį saldainių B padavimo įrenginį sudaro besisukantis apie stacionarią ašį (1) perdavimo ratas (100), įtaisytas tarp griebiančio ir paskirstančio ratų. Ant besisukančio korpuso (2) pritvirtinta daug atlošiamų porinių laikančių elementų (26, 26') griebiančių ir perduodančių saldainius b nuo griebiančio rato paskirstančiam ratui. Poriniai laikantys elementai (26, 26') turi pakavimo žnyples (14). Ant perdavimo rato stacionarios ašies (1) užfiksuotas cilindrinis kumštelis (15) visiems poriniams laikantiems elementams (26, 26'), grandine sujungiantis atlenkimo mechanizmą (50) ir atidarymo/uždarymo, atlenkimo ir perdavimo judesius.
[EN]
[0001] Išradimas susijęs su konvejeriniu saldainių padavimo įrenginiu su apie stacionarią ašį besisukančiu perdavimo ratu, kuris įtasytąs tarp griebiančio rato ir i, vyniojančio rato, ir su daugeliu ant besisukančio korpuso pritvirtintų porinių laikančių elementų, skirtų saldainių pagriebimui ir perdavimui nuo griebiančio rato i, vyniojančiam ratui, o taip pat su laikantiems poriniams elementams priskirtomis pakavimo žnyplėmis su pavarinįu įrengimu, laikahčių elementų poroms ir su pakavimo žnyplėmis.
[0002] Yra žinomas DE-A-28 49853 konvejerinio saldainių transportavimo ir įvyniojimo įrengimas, Susidedantis iš atskirtuvo, griebiančio rato, perdavimo rato ir vyniojimo rato. Griebiamasis, perdavimo ir vyniojimo ratai nepertraukiamai sukasi priešais vienas kitą poromis. Šių besisukančių elementų apsisukimo skaičiai sureguliuoti taip, kad laikantys elementai su vienodu sukimosi greičiu simetriškai susitinka perdavimo/paė-mimo susilietimo taškuose. Laikantys elementai susitinka vienas su kitu 90° sukeisti vienas kito atžvilgiu taip, kad perduodant arba paimant jie vienas kitam netrukdo. Šis įrengimas naudojamas nedideliems objektams, kuriems taikytinas mechaninio atskirtuvo panaudojimas. Gaminiams, kurie skirstomi tangentine nepertraukiama masės atskyrimo linija ir kurių pjaustomas paviršius yra kartu ir pakuojamas paviršius,
[0003] šis įrenginys netinka. Šios rūšies minkšti gaminiai atidalinimo proceso metu gali persiformuoti, ir tai trukdo tolesniam apdorojimo procesui. Šiuos gaminius reikia atskirai paduoti mašinai.
[0004] DE-Ą-39 15888 aprašomas įrengimas minkštos konsistencijos saldainių vyniojimui, susidedantis taip pat ■ iš griebiamojo ir vyniojamojo ratų, tarp kurių įtaisytas perdavimo ratas. Perdavimo ratas turi laikančius elementus saldainių paėmimui ir transportavimui, kai laikančių elementų atidary-mo/uždarymo judesiai valdomi dantinio strypo, rankenėlės pakelėj o ir pasisukimo valdančio elemento, kurie sujungti su spyruokle, pagalba. Dantinis strypas su posūkio valdymu paėmus saldainius, palenkia laikančius elementus 90° kampu. Šis palenkiamas judesys užsibaigia, kai paduodamas įpakavimo elementas. Ant perdavimo rato numatytos pakavimo žnyplės, paimančios ir uždedančios ant saldainio iškarpą. Po saldainio %pakavimo priemonės perdavimo įvyniojimo ratui, laikantys" elementai atsilenkia j, pradinę padėti,.
[0005] Šio įrenginio varomieji elementai greitai nusidėvi ir sąlygoja didelį triukšmą. Nusidėvėjimas neigiamai veikįą darbinių organų padėties tikslumą, ypač atskirose perdavimo ir paėmimo vietose ir neigiamai veikia įpakavimo kokybę. Pasirinktu pasukimo mechanizmu neužtikrinama patikima pakavimo žnyplių funkcija.
[0006] Išradimo tikslas yra sukurti minėto pobūdžio konvejerinio saldainių pakavimo įrenginį tokį, kad būtų užtikrinamas' tikslus, mažai nusidėvintis laikančių elementų atlenkimo, atidarymo ir uždarymo judesių valdymas, esant intensyviam ir ramiam konvejerinio įrenginio darbui.
[0007] Pagal išradimą šis tikslas pasiekiamas tuo, kad ant perdavimo rato stacionarios ašies užfiksuotas laikančias elementų poras valdantis kumštelinis įrengimas, jungiantis atlenkimo mechanizmą ar atidarymo/uždarymo mechanizmą, bei •valdantis kiekvieno porinio laikančio elemento atidarymo/uždarymo, atlenkimo ir perdavimo judesius.
[0008] šiuo sprendimu pasiekiamas perdavimo rato laikančius porinius elementus mažai nudėvintis darbas, susietas su sukimūsi apie išilginę ašį bei su kiekvieno laikančio
[0009] elemento atidarymo ir uždarymo judesiais. Taip pat šiuo būdu galimas tikslus ir nedeformuojantis saldainius perdavimas, garantuojant nuo 1400 iki 1600 apsi-sukimų/ per minutę pajėgumą, pasiekiant mažai triukšmingą ir nereikalaujanti, didelės priežiūros saldainių perdavimo ir įpakavimo darbą.
[0010] Teigiamas šio išradimo sprendimas yra tai, kad valdanti, kumštelini, įrengimą sudar. o cilindrinis kumštelis su priešpriešinėmis kreivėmis, o tarp cilindrinio kumštelio kreivių yra kontaktinis ratukas, skirta« s tam, kad laikantys poriniai elementai galėtų atsilenkti 90°.
[0011] Cilindrinis kumštelis turi ašini, išsikišusi, vidini, flanšą, kuris, savo ruožtu, turi diskini, kumšteli,, skirtą valdomo ratuko, susijusio su juo, ir esančio kiekvieno laikančio porinio elemento dalimi, valdymui.
[0012] Dvigubas diskinis kumštelis, susijęs su dviguba kumšteline svirtimi, valdo pakavimo žnyplių judesius, uždedant pakavimo priemonę • ( iškarpą) ant laikančių porinių elementų pagalba paimto saldainio, o šarnyrinio keturgrandžio formos perdavimo mechanizmas reguliuoja atitinkamą pakavimo žnyplių žingsni, iki porinių laikančių elementų.
[0013] Atidarymo ir uždarymo valdymo mechanizmo, valdančio laikančių porinių elementų atidarymo ir uždarymo judesius, teigiamas sprendimas taip pat pasiekiamas tuo, kad svirties judėsi, perduodantis stūmiklis betarpiškai kontaktuoja su bent du dantis turinčiu dantiniu segmentu, tuo tarpu, kai priešingoje pusėje su dantiniu segmentu, kontaktuoja elstiškas įtempimo mechanizmas.
[0014] Konvejerinis perdavimo mechanizmas / pagal ši, išradimą užtikrina atlenkimo valdymo mechanizmo, vykdančio laikančių porinių elementų atlenkimo judesius, mažą nusidėvėjimą ir ramų darbą. Atidarymo ir uždarymo mechanizmas reguliuoja betriukšmi ir nepriklausomą' nuo nusidėvėjimo laikančių porinių elementų atidarymo ir uždarymo judėjimą. Taip pat yra galimybė nustatyti pageidaujamą laikančių porinių elementų poziciją, pvz., nustatyti laikančių elementų pakilimo lygi,.
[0015] Konvejeriniam padavimo įrengimui pagal išradimą ♦geriausia naudoti uždengtą perdavimo ratą, apsaugant nuo išorinės įtakos visas varomąsias dalis, įskaitant pakavimo žnyples bei laikančių elementų poras, t.y., apsaugant, pvz., nuo cukraus miltelių. Kalbant apie tokį perdavimo ratą, atrodo, kad laikančių elementų pavaroms bei pakavimo žnyplių daębui tenka tik nedidelė erdvė" ir pakavimo žnyplių funkcijai atlikti, ir pasiekti reikalingą kampą, sudaromi sunkumai, kadangi galima parinkti tik palyginus nedidelį stabilų valdantį diskinį kumštelį. Ši problema išsprendžiama, panau-dojant atlenkimo judesį didinantį perdavimo mechanizmą, kurį sudaro šarnyrinis keturgrandis. Tai suteikia galimybę pakavimo žnyplėms perduoti reikalingą kampinį judesį tam tikru laiko tarpu atitinkamam poriniam elementui.
[0016] šiuo išradime aprašomu sprendimu pasiekiamas iš vienos pusės nesikeičiantis tikslus atlenkimo judesio valdymas ir, iš kitos pusės, kiekvienos laikančių elementų poros atidarymo ir uždarymo judėjimas. Sąveikaujant atlenkimo mechanizmui ir pakavimo priemonę paimančioms žnyplėms, užtikrinama, kad laikantys poriniai elementai ir jiems priskiriamos pakavimo žnyplės užima tiksliai iš anksto numatytą padėtį, net ir esant dideliam darbo greičiui. Po ilgo nepertraukiamo darbo paprastu būdu galima atlikti reikalingas laikančių elementų atidarymo ir uždarymo mechanizmo korektūras.

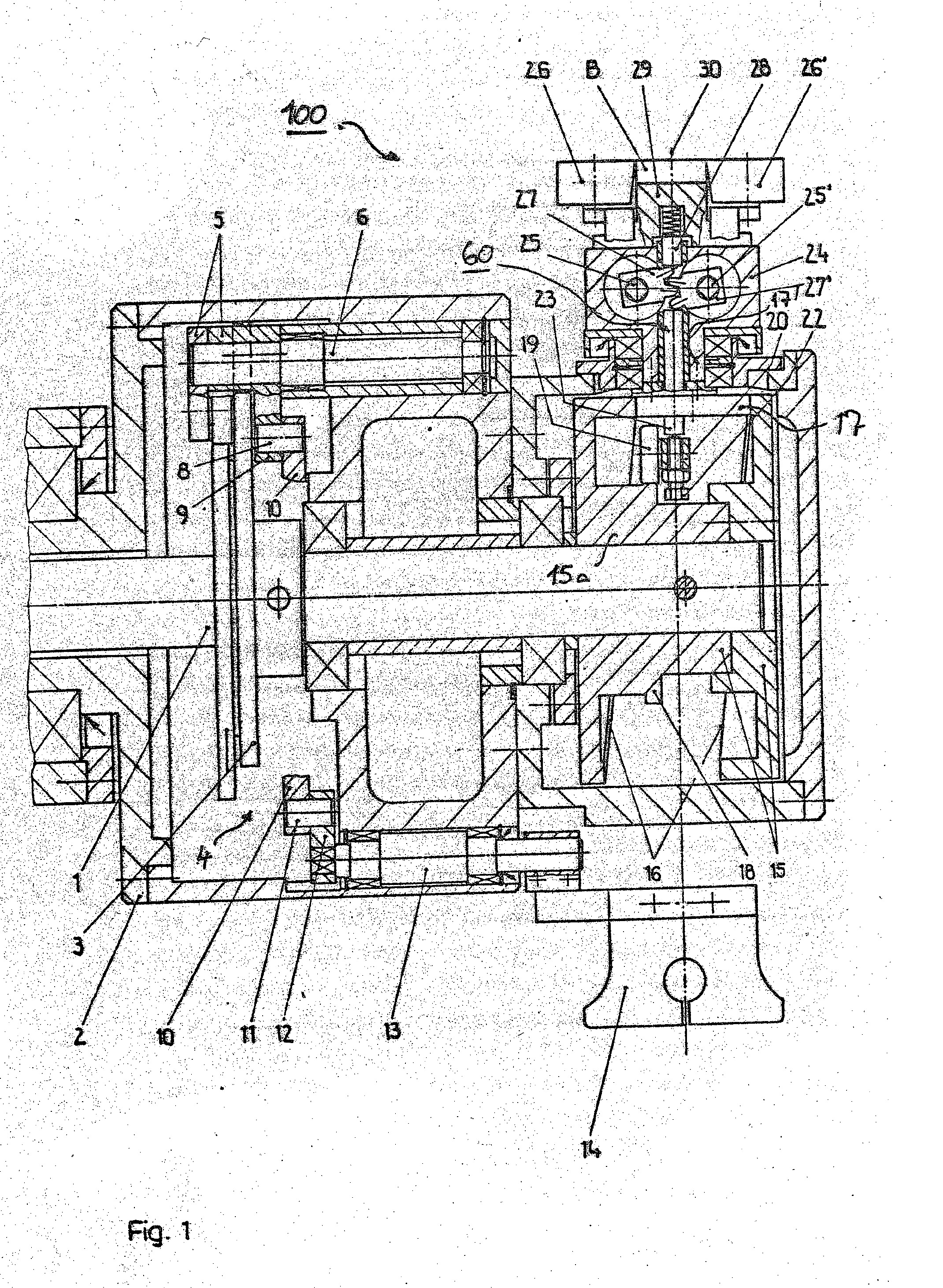

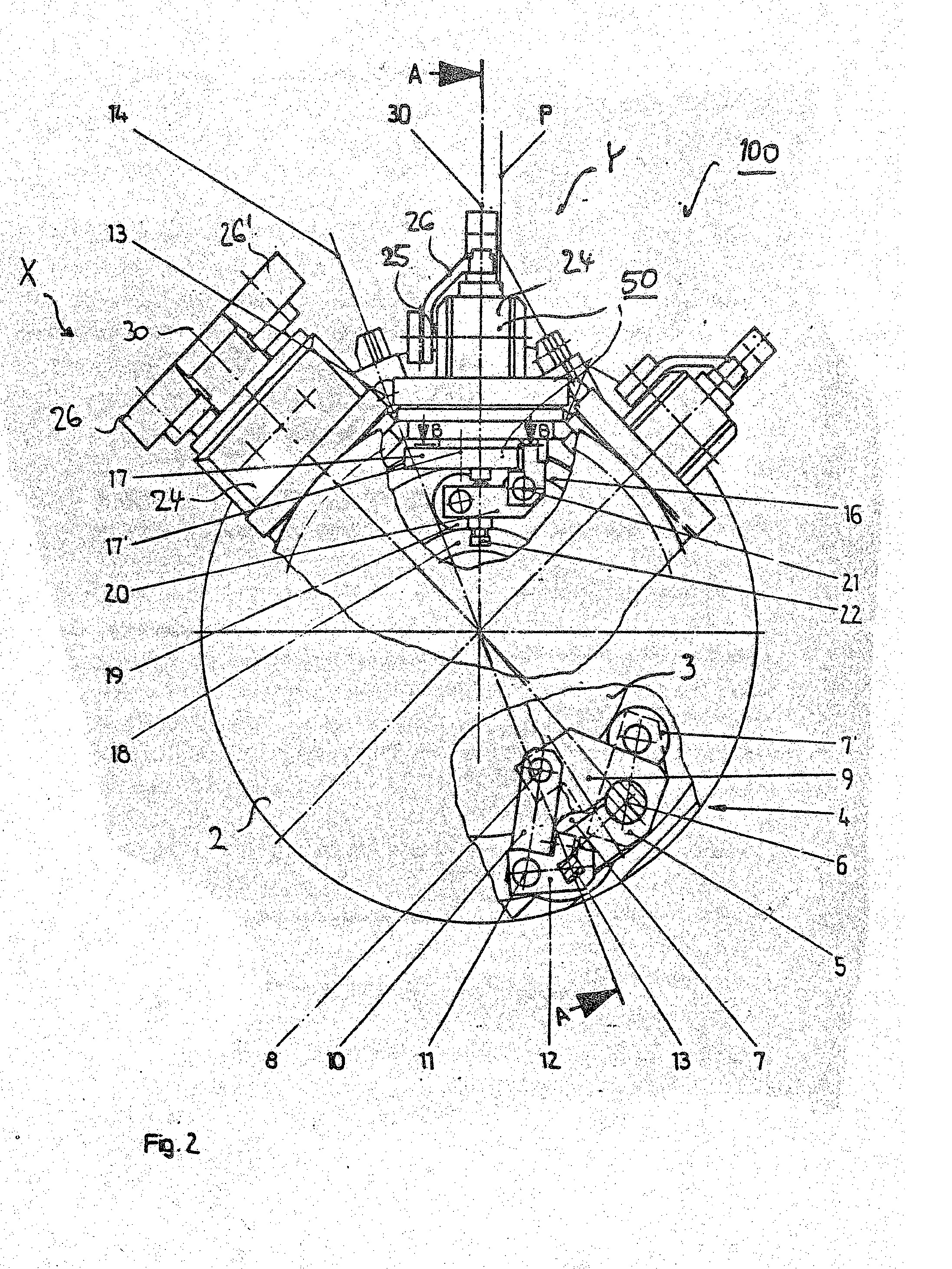

[0017] ISradimo esmė paaiškinama konstrukcijos pavyzdžio brėžinių pagalba. Juose parodyta: Fig. l perdavimo rato ašinis pjūvis pagal Fig. 2 liniją A- A. Fig. 2 perdavimo zato pagal Fig.- 1 vaizdas iš priekio,- su daliniu pjūviu, ir Fig:3 schematiškas cilindrinio kumštelio atkarpos vaizdas su kreivėmis ir perdavimo rato atlenkimo valdymo mechanizmo kontaktinio ratuko - trajektorija pagal Fig. 2 parodytą linijos B- B kryptį. Fig. 1 ašiniame pjūvyje pagal Fig. 2 liniją A- A, parodytas perdavimo ratas 100, skirtas saldainių perdavimui B, kuris yra tarp griebiamojo rato ( brėžinyje neparodyta) ir įvyniojimo rato ( taip pat' neparodyta), pritaikytas nepertraukiamam minkštos konsistencijos saldainių ( minkštos karamelės) nepertraukiamam vyniojimui. Perdavimo ratas 100 turi apie stabilią ašį 1 besisukantį korpusą" 2. Besisukančio korpuso 2 išilginės vidurinės ašies 30 spindulio kryptimi išdėstyti poromis laikantys elementai 26, 26', sujungiant juos su šalia laikančių porinių elementų 26, 26' korpuse įmontuotomis 2 pakavimo žnyplėmis 14.
[0018] Kaip parodyta Fig. 2, kiekviena laikančių elementų pora 26, 26' kartu su korpusu 2 atlieka perdavimo judesį, bet kartu kiekviena laikančių elementų pora 26, 26' atlieka tarp perimančios saldainį B nuo griebiančio rato pozicijos ir tarp įvyniojimo rato pozicijos atlenkiamą judesį 90° apie išilginę vidurinę ašį 30. Priešpriešiais judančios laikančių elementų poros 26, 26' atlieka atidarymo, uždarymo ir perdavimo judesius, neigiamai nepaveikiant gaminio.
[0019] Kiekvienas laikančių elementų poros 26, 26' sukamojo judėjimo valdymui apie a ši, 30 kiekvienai porai 26, 26' numatytas atlenkimo valdymo mechanizmas 50, tuo tarpu,
[0020] kai elementų 26, 26' atidarymo ir uždarymo valdymą, suderintą su atlenkimo judesių valdymu, vykdo atidarymo ir uždarymo valdymo įrengimas 60. Atlenkimo mechanizmas 50, kaip ir uždarymo valdymo mechanizmas 60, atlieka suderintus cilindrinio kumštelio (15) veiksmus. Su laikančių elementų porų judesiu suderintas pakavimo
[0021] 'žnyplių 14 atlenkimo judesys, kaip parodyta Fig. 2, kur atraminis, pagrindas turi dvigubą kumštelinį diską 3, sujungtą per dvigubą svirtelę 5 su šarnyriniu keturgrandžiu 4, veikiančiu kaip perdavimo mechanizmas.
[0022] Kaip parodyta Fig. 1, ant ašies 1, ant kurios pritvirtintas besisukantis korpusas 2, laikančių elementų poros 26, 26' bei ' varomieji elementai (atlenkimo valdymas 50, atidarymo ir uždarymo mechanizmai 60, dvigubos svirtelės 5, šarnyrinis keturgrandis 4 ka;p pakavimo žnyplių 14 pavara), pritvirtintas dvigubas kumštelinis diskas 3, kuriuo valdomas kiekvienas pakavimo žnyplių 14 atlenkimo judesys, ir cilindrinis kumštelis 15, kuriuo valdomas kiekvienos laikančių elementų poros 26, 26' atlenkimo mechanizmas, judant 90° apie išilginę vidurinę ašį 30, ir laikančių elementų 26, 26' atidarymo ir uždarymo judesiai.
[0023] Fig. 1 ir 2 paaiškina, kad ant stacionarios ašies 1 pritvirtintas cilindrinis kumštelis 15 turi priešpriešines kreivių juostas 16, tarp kurių juda laikančių elementų porų 26, 26' judesius perkeliantis kontaktinis ratukas 17, pritvirtintas ekscentriškai atitinkamos laikančios poros 26, 26' išilginei vidurinei ašiai 30 ir sudarantis atlenkimo valdymo įrengimo 50 pagrindinį elementą. Kiekviena laikančių elementų pora 26, 26' pritvirtinta prie atskiro bloko
[0024] 24, kuris, savo ruožtu, pritvirtintas radialiai netoli korpuso 2 viršaus ir yra reliatyviai aclenkiamas išilginės vidurinės ašies 30 atžvilgiu, o tuo tikslu, taupant darbinę erdvę, ekscentriškai ašies 30 atžvilgiu, numatytas kontaktinis ratukas 17. Fig. 2 kairysis blokas 24 su priklausančiais laikančiais elementais 26, 26' (90° - atlenkimo jude-sio apie aši, 30 išeities padėtis) ir vidurinis, simetriškoje perdavimo ratui 100 padėtyje esantis blokas paaiškina 90c atlenkimo judėsi,, kuri, atlieka kiekvienas blokas 24 su jam priklausančiais laikančiais elementais 26, 26!, judėdamas su besisukančiu korpusu 2 iš pozicijos X Fig. 2 i, poziciją Y Fig. 2. Kontaktinis ratukas 17 yra betarpiškai pritvirtintas prie perdavimo rato 100 ašies 1 bloko 24 priekines pusės, ekscentriškai išilginei vidurinei ašiai 30 ir juda tarp kreivių 16, nereikalaujant didelės erdvės, kaip parodoma Fig. 2.

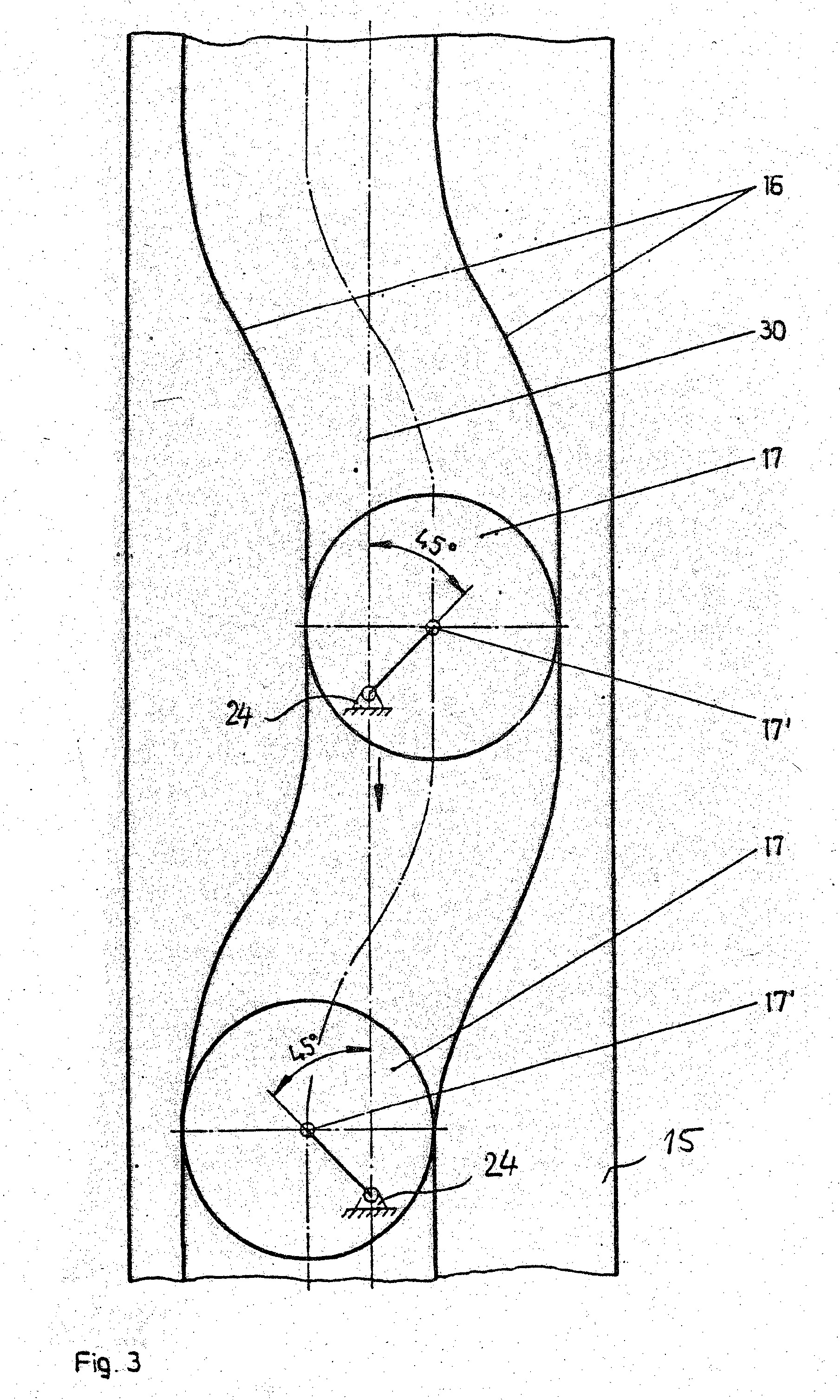

[0025] Kiekvieno blokui 24 priklausančių laikančių elementų 26, 26' kontaktinių ratukų 17 judėjimo kelias, kuris yra tarp cilindrinio kumštelio 15 kreivių 16, dėl 90° apsisukimo, schematiškai parodyta Fig. 3. Ekscentriškas kiekvieno kontaktinio ratuko 17 išdėstymas, siejant ji su kreivių juostų 16 išdėstymu, suderintas taip, kad kiekvieno bloko 24 bendras atlenkimo kampas su prie jo pritvirtintomis elementų poromis 26, 26' reliatyviai su korpusu 2, išilginės vidurinės ašies 30 atžvilgiu, sudaro pusę bendro atlenkimo kampo (45°) .
[0026] Kaip matoma iš Fig. 1, cilindrinis kumštelis 15 turi vidini, flanšą 15a, per kuri, cilindrinis kumštelis 15 tvirtai pritvirtintas prie . ašies 1. Cilindrinio kumštelio 15 vidinis flanšas, įsikišantis i, erdvę tarp kreivių juostų 16, taip Suplanuotas cilindrinio disko 18 kryptimi, kad i, ji, atrieda atidarymo ir uždarymo mechanizmo 60 elementų porų 26, 26' valdantis ratukas
[0027] 19. Kaip parodyta Fig. 2, laikantys elementai 26, 26' sudaro iš vienos bloko 24 pusės šalia esančias vienšones svirtis, tvirtai sujungtas su varomaisiais strypais 25, 25', kurie pagal Fig. 1 parodyti bloke 24. Bloko 24 viduje prie varomųjų strypų 25, 25' tvirtai pritvirtintas dantinis segmentas 27, 27', o priešpriešiniai dantiniai segmentai 27, 21', kaip parodyta Fig. 1 susiliečia vienas su kitu ties išilgine vidurine ašimi 30 dantytu sujungimu. Varomasis dantinių segmentų 21, 27' elementas yra slystantis stūmiklis 23, ' kuris iš vienos pusės, pagal Fig. 1, liečiasi su dešiniuoju dantiniu segmentu 27' ir, iš kitos pusės, per varžtą 22 atsiremia i, atlenkiama. kumštelinę svirtelę 20, ant kurios laisvojo galo yra valdomas ratukas 19.
[0028] Laikančių elementų 26, 26' nepriekaištingam veikimui, aprašytame atidarymo ir uždarymo mechanizme 50, priešpriešiais stūmikliui 23, kitoje dantinio segmento 27, 27' pusėje, yra išankstinio įtempimo mechanizmas, sudarytas iš spyruoklinio pasipriešinimo elemento 28, atsiremiančio i, Fig. 1 parodytą, kairėje esanti, dantini, segmentą 27. Stūmiklis 23 atremiamas varžto 22 sferiniu paviršiumi, o, reguliuojant varžtą 22, galima nustatyti laikančių elementų porų 26, 26' priešpriešinių elementų atidarymo ir uždarymo poziciją.
[0029] Kaip anksčiau minėta, pakavimo žnyplių 14 atlenkimo judesius reguliuoja ant ašies 1 užfiksuotas dvigubas kumštelinis diskas 3, su kuriuo per ratukus 7, 7' sujungtos korpuse 2 ant volelio 6 judamai pritvirtintos dvigubos kumštelinės svirtelės 5, kaip parodyta Fig. Kad, nepaisant uždengto perdavimo rato 100 sąlygoto mažo 'dvigubo kumštelinio disko 3 skersmens, galima būtų pasiekti pakankamą svirtelės 5 atsilenkimą, dvigubos kumštelinės svirties 5 judesys perduodamas šarnyrinio keturgrandžio 4 pagalba. Dviguba kumštelinė svirtis 5 yra kartu šarnyrinio keturgrandžio 4 dalis, kai dviguba kumštelinė svirtis 5 šalia ratukų porų 7, 7' kartu nustato sukimosi ašies 8 grandininę jungti 10/ kuri per sukimosi ašį 11 yra sujungta su sukamąja rankena 12, kuri savo ruožtu tvirtai sujungta su atraminiu velenėliu 13, įmontuotu korpuse 2 ir tvirtai laikančiu pakavimo žnyples 14. Sukamoji rankena 12 yra pakavimo žnyples 14 valdančio šarnyrinio keturgraridžio 4 varomasis elementas. Šarnyrinio keturgrandžio 4 elementai tiksliau ir aiškiau parodyti daliniame pjūvyje Fig. 2 apatinėje dalyje, bei Fig. 1 kairėje dalyje.
[0030] Toliau aprašomas perdavimo rato 100 veikimas. Nuo gaminių linijos griebiamasis ratas paima saldainius B ties perdavimo vieta (ties ta vieta, kur Fig. 2 pozicijoje X pažymėti elementai 26, 26'), kur liečiasi griebiančio ir perduodanči-o rato 100 dalinės sritys ir susiliečia perdavimo rato 100 laikantys poriniai elementai 26, 26'. Šiam tikslui atidaromi atitinkamų porų laikantys elementai 26, 26', atriedant valdančiam ratukui 19 ant cilindrinio di'sko 18, ir per kumštelinę svirtelę 20 ir per įsuktą varžtą 22 perkeliant ašine kryptimi stūmiklį 23 taip, kad stūmiklis 23 persuka dantiniame sujungime esančius dantinius segmentus 27, 27'. Pajudėjus stūmikliui 23 priešinga kryptimi,.paėmus saldainius B, stūmiklis 23 atlaisvinu dantinius segmentus 27, 27' taip, kad, veikiant spyruokliniam priešpriešiniam elementui 28, dantiniai segmentai 27, 27' persukami priešinga kryptimi ir laikantys elementai 26, 26' uždaromi, užtikrinant, kad saldainius B veikianti jėga neturi neigiamos įtakos saldainių, pvz., minkštų karamelių, konsistencijai. Tai parodyta Fig. 1 ir Fig. 2 X pozicijoje. Perdavimo rato pagalba perduodant saldainius, dėl korpuso 2 sukimosi judesio ir dėl kontaktinio ratuko 17 judėjimo pagal cilindrinio kumštelio 15 kreivių juostas 16 įvyksta laikančių porinių elementų 26, 26' sukimosi ir- atlenkimo judėjimas apie išilginę vidurinę aši, 30. Kontaktinio ratuko 17 simetriškas persikėlimas dešinėn- kairėn ąiškiai parodytas Fig. 3. Bloko 24 90° atsilenkimas su laikančiais elementais 26, 26' parodytas Fig. 2 pozicijoje Y. Per dvigubą kumštelini diską 3, sąryšyje su šarnyriniu keturgrandžiu 4 ir dviguba kumšte line svirtele 5 bei pirštu 13, atitinkamos pakavimo žnyplės 14 atlenkiamos link bloko . 24 laikančių elementų poros 26, 26', o po elementų 26, 26' atsilenkimo 90° ( žr. " Fig. 2 viduryje) žinomu būdu paduodama iškarpa P įpakavimui. Padavus pakavimo iškarpą P, pakavimo žnyplės 14, atitinkamų varomųjų priemonių ( dvigubas kumštelinis diskas 3t šarnyrinis keturgrandis 4 su dviguba kumšteline svirtimi 5 ir ratukais 7, 7', taip pat su pirštu 13) pagalba atsilenkia prie iškarpos P. Toliau sukantis perdavimo ratui 10- 0, saldainis B su iškarpa P perduodami vyniojimo ratui ( brežmyje neparodyta), ir blokas 24 kartu su laikančiais elementais 26, 26' bei su atitinkamomis pakavimo žnyplėmis 14 grižta i, išeities poziciją.
[0031] Išradime nurodytu sprendimu gaunamas ypatingai geras pavarinis mechanizmas, skirtas valdyti laikančių elementų atidarymo ir uždarymo judėjimą i, perdavimo ratą, kuriame pritvirtinta daug laikančių elementų, skirtų saldainių paėmimui ir perdavimui. Užtikrinama tiksli ilgai dirbusių atskirų elementų korektūra ir garantuojamas ramus ir nedaug nusidėvmtis pakavimo žnyplių darbas, esant intensyviam darbui.
1. Saldainių padavimo konvejerinis įrenginys, su besisukančiu apie stacionarią ašį perdavimo ratu, įtaisytu tarp griebiančio ir paskirstančio ratų ir su ant besisukančio korpuso pritvirtintais atlenkiamais poriniais elementais, sugriebiančiais ir perduodančiais saldainius nuo griebiančio rato paskirstančiam ratui ir kurio poriniai laikantys- elementai turi pakavimo žnyples, besiskiriantis tuo, kad ant stacionarios ašies užfiksuotas valdantis kumštelinis įrengimas ( 15), valdantis porinius laikančius elementus ( 26, 26'),, grandine jungiantis atlenkimo mechanizmą ( 50) ir atidarymo/ uždarymo mechanizmą ( 60) ir reguliuojantis kiekvieno porinio laikančio elemento ( 26, 26') atidarymo/ uždarymo bei atlenkimo/ perdavimo judesius.
2. Saldainių padavimo konvej erinis_ įrenginys pagal 1 punktą, besiskiriantis tuo, kad valdantis kumštelinis įrengimas turi cilindrinį kumštelį ( 15) su priešpriešinėmis kreivėmis ( 16), kurios sujungtos su porinių laikančių elementų ( 26, 26') atlenkimo mechanizmu ( 50).
3. Saldainių padavimo konvejerinis įrenginys pagal 2 punktą, besiskiriantis tuo, kad cilindrinio kumštelio ( 15) priešpriešinės kreivės yra cilindrinio kumštelio ( 15) išorinėje pusėje, o cilindrinio kumštelio ( 15) ašinis išsikišęs vidinis flanšas ( 15a) turi diskinį kumštelį ( 18), skirtą susijungimuį su porinių laikančių elementų ( 26, 26') valdančiu atidarymo/ uždarymo mechanizmu ( 60) .
4. Saldainių padavimo konvejerinis įrenginys pagal 1- 3 punktus, besiskiriantis tuo, kad ant perdavimo rato ( 100) stacionarios ašies ( 1) yra užfiksuotas dvigubas diskinis kumštelis ( 3),- kuris yra pakavimo žnyplių (14) pavaros elementas, susijęs su pakavimo žnyplėmis (14), ir didina perdavimo mechanizmo (4) dvigubo diskinio kumštelio (3) valdanti, judėsi,, užgriebiant dvigubą kumštelinę svirti, (5) -5-. Saldainių padavimo konvejerinis įrenginys pagal vieną iš 1-4 punktų, besisk'iriantis tuo, kad perdavimo mechanizmas. yra šarnyrinis keturgrandis mechanizmas (4) su standžia ir vientisa svirtimi (9),• sujungta su dviguba kumšteline svirtimi, kad korpuse esantis ^pirštas (6) susieja atlenkiamas dvigubas kumštelines svirtis (5) per kontaktinius velenėlius (7,7') su dvigubais diskiniais kumšteliais (3) ir rudaro sukamosios ašies (8) jungti, (10), ant kurios pritvirtinta sukamoji rankena (12), tvirtai sujungta su atraminiu velenėliu (13), įmontuotu korpuse (2) ir laikančiu pakavimo žnyples (14), tuo metu, kai kumstelinė svirtelė (9) yra pavara, o sukamoji rankena (1.2) sudaro šarnyrj.nio keturgrandžio (4), reguliuojančio dvigubos kumštelinės svirtiep (5) judesį, valdantį pakavimo žnyplių (14) judesį.6. Saldainių padavimo konvejerinis įrenginys pagal vieną iš 1-5 punktų, besiskiriantis tuo, kad atidarymo/uždarymo mechanizmas (60) turi išankstinio įtempimo įrengimą (22,28), skirtą traukos ir/arba perdavimo kompensavimui.7. Saldainių padavimo konvejerinis įrenginys pagal vieną iš 1—6 punktų, besiskiriantis tuo, kad atlenkimo valdymo mechanizmas (50) turi kiekvienam laikančiam elementui (26,26*) 3kirtą kontaktini, ratuką (17)/ esantį tarp cilindrinio kumštelio (17) kreivių(16) ir laikančių porinių elementų (26,26'), ekscentriškų išilginės ašies (30) atžvilgiu, ir sujungtą su laikančių porinių elementų (26,26') atraminiu bloku (24)•8. Saldainių padavimo konvejerinis įrenginys pagal 1- 7 punktus, besiskiriantis tuo, kad atidarymo ir uždarymo mechanizmas ( 60) turi kiekvienam poriniam laikančiam elementui ( 26, 26') skirtą sukamą valdomą ratuką ( 19), kuris pritvirtintas atlenkiamos svirties ( 20) krašte statmenai atlenkimo mechanizmo ( 50) kontaktiniam ratukui ( 17), ir kumštelinė svirtis ( 20) sudaro atramą ašiniam, judančiam slydimo būdu, stūmokliui ( 23), koncentriškam porinių laikančių elementų ( 26, 26') išilginei vidurinei ašiai ( 30)', tuo tarpu, stūmoklis savo ruožtu, su dantratiniu sektoriumi atlieka priešpriešini, judėsi, porinių laikančių elementų ( 26 arba 26') judesiui.9. Saldainių padavimo konvejerinis įrenginys pagal 8 punktą, besiski riantis tao, kad kiekvienas laikantis porinis elementas ( 26, 26') yra tvirtai sukamai sujungtas su laikančių porinių elementų ( 26, 26') atraminiame bloke ( 24) esančiais varomaisiais strypais ( 25, 25') ; kiekvięnas varomasis strypas ( 25, 25'), tvirtai sujungtas su bent dundantis turinčiu dantiniu segmentu ( 27, 27') ; laikančių elementų poros ( 26, 26') dantiniai segmentai ( 27, 27') susijungia vienas su kitu dantytu sujungimu ir stūmiklis ( 23), apkrautas išankstinio įtempimo mechanizmu ( 28), betarpiškai veikia i, dantinio segmento ( 27) viršutinę dali,.10. Saldainių padavimo konvejerinis įrenginys pagal 8 arba 9 punktus, besiskiriantis tuo, kad stūmiklis ( 23), esantis ant kumštelines svirties ( 20), atsiremia į reguliuojamą pagal aši, mechanizmą, geriausia, i, įsuktą reguliuojamą varžtą ( 22) su sferiniu paviršiumi ( 23) . •
5-. Saldainių padavimo konvejerinis įrenginys pagal vieną iš 1-4 punktų, besisk'iriantis tuo, kad perdavimo mechanizmas. yra šarnyrinis keturgrandis mechanizmas (4) su standžia ir vientisa svirtimi (9),• sujungta su dviguba kumšteline svirtimi, kad korpuse esantis ^pirštas (6) susieja atlenkiamas dvigubas kumštelines svirtis (5) per kontaktinius velenėlius (7,7') su dvigubais diskiniais kumšteliais (3) ir rudaro sukamosios ašies (8) jungti, (10), ant kurios pritvirtinta sukamoji rankena (12), tvirtai sujungta su atraminiu velenėliu (13), įmontuotu korpuse (2) ir laikančiu pakavimo žnyples (14), tuo metu, kai kumstelinė svirtelė (9) yra pavara, o sukamoji rankena (1.2) sudaro šarnyrj.nio keturgrandžio (4), reguliuojančio dvigubos kumštelinės svirtiep (5) judesį, valdantį pakavimo žnyplių (14) judesį.• sujungta su dviguba kumšteline svirtimi, kad korpuse esantis ^pirštas (6) susieja atlenkiamas dvigubas kumštelines svirtis (5) per kontaktinius velenėlius (7,7') su dvigubais diskiniais kumšteliais (3) ir rudaro sukamosios ašies (8) jungti, (10), ant kurios pritvirtinta sukamoji rankena (12), tvirtai sujungta su atraminiu velenėliu (13), įmontuotu korpuse (2) ir laikančiu pakavimo žnyples (14), tuo metu, kai kumstelinė svirtelė (9) yra pavara, o sukamoji rankena (1.2) sudaro šarnyrj.nio keturgrandžio (4), reguliuojančio dvigubos kumštelinės svirtiep (5) judesį, valdantį pakavimo žnyplių (14) judesį.6. Saldainių padavimo konvejerinis įrenginys pagal vieną iš 1-5 punktų, besiskiriantis tuo, kad atidarymo/uždarymo mechanizmas (60) turi išankstinio įtempimo įrengimą (22,28), skirtą traukos ir/arba perdavimo kompensavimui.7. Saldainių padavimo konvejerinis įrenginys pagal vieną iš 1—6 punktų, besiskiriantis tuo, kad atlenkimo valdymo mechanizmas (50) turi kiekvienam laikančiam elementui (26,26*) 3kirtą kontaktini, ratuką (17)/ esantį tarp cilindrinio kumštelio (17) kreivių(16) ir laikančių porinių elementų (26,26'), ekscentriškų išilginės ašies (30) atžvilgiu, ir sujungtą su laikančių porinių elementų (26,26') atraminiu bloku (24)•8. Saldainių padavimo konvejerinis įrenginys pagal 1- 7 punktus, besiskiriantis tuo, kad atidarymo ir uždarymo mechanizmas ( 60) turi kiekvienam poriniam laikančiam elementui ( 26, 26') skirtą sukamą valdomą ratuką ( 19), kuris pritvirtintas atlenkiamos svirties ( 20) krašte statmenai atlenkimo mechanizmo ( 50) kontaktiniam ratukui ( 17), ir kumštelinė svirtis ( 20) sudaro atramą ašiniam, judančiam slydimo būdu, stūmokliui ( 23), koncentriškam porinių laikančių elementų ( 26, 26') išilginei vidurinei ašiai ( 30)', tuo tarpu, stūmoklis savo ruožtu, su dantratiniu sektoriumi atlieka priešpriešini, judėsi, porinių laikančių elementų ( 26 arba 26') judesiui.9. Saldainių padavimo konvejerinis įrenginys pagal 8 punktą, besiski riantis tao, kad kiekvienas laikantis porinis elementas ( 26, 26') yra tvirtai sukamai sujungtas su laikančių porinių elementų ( 26, 26') atraminiame bloke ( 24) esančiais varomaisiais strypais ( 25, 25') ; kiekvięnas varomasis strypas ( 25, 25'), tvirtai sujungtas su bent dundantis turinčiu dantiniu segmentu ( 27, 27') ; laikančių elementų poros ( 26, 26') dantiniai segmentai ( 27, 27') susijungia vienas su kitu dantytu sujungimu ir stūmiklis ( 23), apkrautas išankstinio įtempimo mechanizmu ( 28), betarpiškai veikia i, dantinio segmento ( 27) viršutinę dali,.10. Saldainių padavimo konvejerinis įrenginys pagal 8 arba 9 punktus, besiskiriantis tuo, kad stūmiklis ( 23), esantis ant kumštelines svirties ( 20), atsiremia į reguliuojamą pagal aši, mechanizmą, geriausia, i, įsuktą reguliuojamą varžtą ( 22) su sferiniu paviršiumi ( 23) . •8. Saldainių padavimo konvejerinis įrenginys pagal 1- 7 punktus, besiskiriantis tuo, kad atidarymo ir uždarymo mechanizmas ( 60) turi kiekvienam poriniam laikančiam elementui ( 26, 26') skirtą sukamą valdomą ratuką ( 19), kuris pritvirtintas atlenkiamos svirties ( 20) krašte statmenai atlenkimo mechanizmo ( 50) kontaktiniam ratukui ( 17), ir kumštelinė svirtis ( 20) sudaro atramą ašiniam, judančiam slydimo būdu, stūmokliui ( 23), koncentriškam porinių laikančių elementų ( 26, 26') išilginei vidurinei ašiai ( 30)', tuo tarpu, stūmoklis savo ruožtu, su dantratiniu sektoriumi atlieka priešpriešini, judėsi, porinių laikančių elementų ( 26 arba 26') judesiui.9. Saldainių padavimo konvejerinis įrenginys pagal 8 punktą, besiski riantis tao, kad kiekvienas laikantis porinis elementas ( 26, 26') yra tvirtai sukamai sujungtas su laikančių porinių elementų ( 26, 26') atraminiame bloke ( 24) esančiais varomaisiais strypais ( 25, 25') ; kiekvięnas varomasis strypas ( 25, 25'), tvirtai sujungtas su bent dundantis turinčiu dantiniu segmentu ( 27, 27') ; laikančių elementų poros ( 26, 26') dantiniai segmentai ( 27, 27') susijungia vienas su kitu dantytu sujungimu ir stūmiklis ( 23), apkrautas išankstinio įtempimo mechanizmu ( 28), betarpiškai veikia i, dantinio segmento ( 27) viršutinę dali,.10. Saldainių padavimo konvejerinis įrenginys pagal 8 arba 9 punktus, besiskiriantis tuo, kad stūmiklis ( 23), esantis ant kumštelines svirties ( 20), atsiremia į reguliuojamą pagal aši, mechanizmą, geriausia, i, įsuktą reguliuojamą varžtą ( 22) su sferiniu paviršiumi ( 23) . •
