[LT] Sportinis batas, turintys viršutinę (A) ir apatinę atraminę dalį, kurioje yra padas (2), ant pado (2) klojama įstatomoji dalis (3), tvirtinimo ir liečiantys vartotojo koją vidpadžiaii (6, 19). Prie bato atraminės dalies (1) tvirtinamas įdėklas (10), geriausia turintis iš plastikinės medžiagos pagamintą hermetinį apvalkalą (12) ir tamprių elementų (11) minėtajame apvalke (12), kurie deformuojami slegiant. Be to, įdėklas (10) yra tvirtinamas įstatomosios dalies (3) ir tvirtinimo vidpadžio (6) lizduose (13, 14) taip, kad jis būtų atitinkamoje pėdos pado vietoje. Skirtingose bato vietose gali būtiir papildomų įdėklų (28).
[EN]
[0001] Šis išradimas skirtas sportiniams batams, kuriuos sudaro viršutinė ir atraminė apatinė dalis, turinti padą ir, klojamą ant pado, įstatomąjį elementą, kurį sudaro du vidpadžiai: tvirtinimo vidpadis ir papildomas vidpadis, liečiantis vartotojo arba sportininko padą, jam apavus batą.
[0002] Jau keleri metai jaučiamas poreikis sportinių batų, kurie galėtų grąžinti vartotojui stūmimo jėgos pavidalu dalį energijos, kurią vartotojas perduoda atsiremdamas į žemę.. Taip siekiama palengvinti kojos pakėlimą ir padaryti Sį judesį paprastesnį ir lengvesnį.
[0003] a} praktiškai visai slopintų dinaminį poveikį paSokant Ctokį judesį vartotojas arba sportininkas atlieka bėgdamas}, tuo pačiu apsaugotų vartotojo kaulų ir sąnarių struktūras,
[0004] bD optimizuotų vartotojo kojos padėtį tuo metu, kai ji atremta, ir tuo bodu apsaugotų kaulų bei sąnarių struktūras nuo deformacijų,
[0005] cD ištaisytų kiekvieno vartotojo defektus dėl galimos pronacijos arba supi naci jos.
[0006] Yra žinoma konstrukcijų, kuriomis bandyta patenkinti minėtus reikalavimus. Vienu atveju, pavyzdžiui, naudota oro pagalvėlė apatinėje atraminėje batų dalyje, kurios matmenys i S esmės atitinka įstatomosios dalies matmenis, t.y. naudota oro pagalvėlė visai pėdai. Tokia konstrukcija aprašyta JAV patente Nr. 4'77935y. Apatinėje batų dalyje ji turi viršutinį ir apatinį paviršių, iŠ kurių viršutinis turi pėdos kontūro formą. Oro pagalvėlė sudaryta iš trijų dalių: priekinės, tarpinės ir užpakalinės.
[0007] Kitos konstrukcijos atveju yra vidpadis, kurio apatinėje dalyje yra elementų, nukreiptų į įstatomą dalį. Tokios, konstrukcijos pavyzdys aprašytas paskelbtoje tarptautinėje paraiškoje Nr. 89/00018, padavimo Nr. PCT/JP 88/0064b. Vidpadis - įdėklas, įdedamas į bato vidų ir pagamintas iš tamprios elastinės medžiagos. Jis sudarytas iš viršutinio ir apatinio sluoksnių, sujungtų pertvaromis.
[0008] Trečiosios konstrukcijos atveju bate išilgai viso pado yra korio pavidalo struktūra. Europos patentinėje paraiškoje Nr. 0272082 aprašytas batas, skirtas konkrečiai veiklos sriCiai, pavyzdžiui, bėgimui. Jis turi lankstų tamprų elementą, esantį tarp išorinio pado ir vidinio vidpadžio.
[0009] Visos minėtos konstrukcijos turi esminių trūkumų. Pavyzdžiui. batų su oro pagalvėlėmis gamyba brangi, tačiau net ir šiuo atveju minėti reikalavimai nėra patenkinami. Oro pagalvėlė išilgai visos pėdos daro batą labai patogų. tačiau nukreipta į pėdą atostūmio jėga šiuo atveju yra per ma^a. Antra vertus, oro pagalvėlė neužtikrina tinkamo stabilumo ir
[0010] Taigi minėtos batų konstrukcijos garantuoja pakankamą komfortą vartotojo pėdai, tačiau to nepakanka, siekiant minėtų tikslų. Yra žinoma ir kitų bato konstrukcijų, kurios patenkina tam tikrus minėtus reikalavimus, tačiau yra labai brangios ir neprieinamos eiliniams vartotojams, bėgimo ristele mėgėjams.
[0011] Sio išradimo tikslas - sportinio bato, kuris patenkintų minėtus reikalavimus, tiksliau sakant, bato, grąžinančio vartotojo pėdai stūmimo jėgos pavidalu didelę dali energijos, kurią vartotojas perduoda atsiremdamas į žeme, konstrukcijos sukūrimas. Kitas tikslas - bato, kuris neslopina stūmimo jėgos, kuria vartotojas veikia bato priekinę dalį, ir kuris pasižymi stabilumu bei lankstumu įvairiomis kryptimis, konstrukcijos sukūrimas.

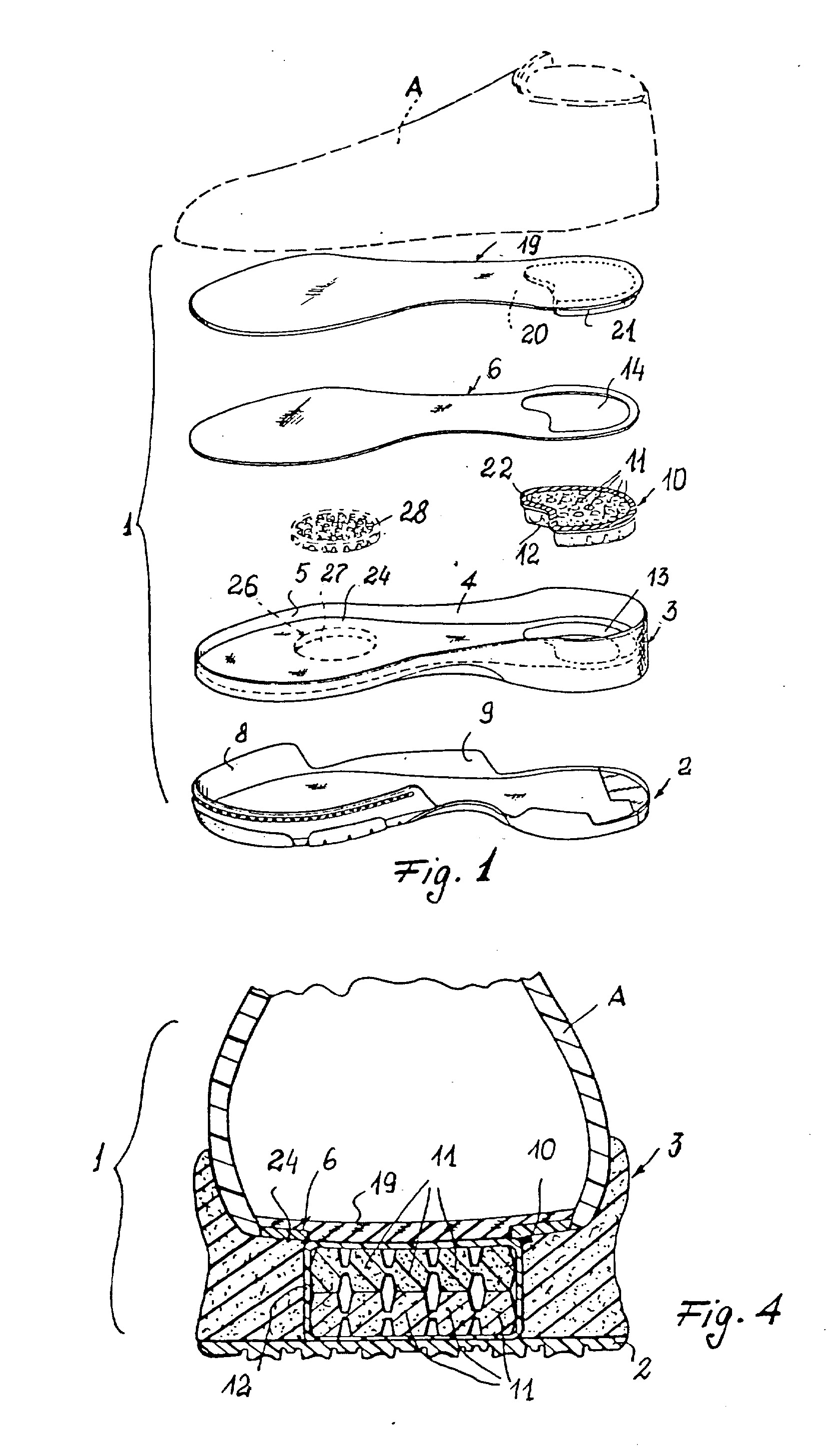

[0012] Šis išradimas aiškinamas pasitelkus brėžinius. Juose pavai zduota: Fig. 1 - nesurinktos apatinės atraminės sportinio bato dalies vaizdas,

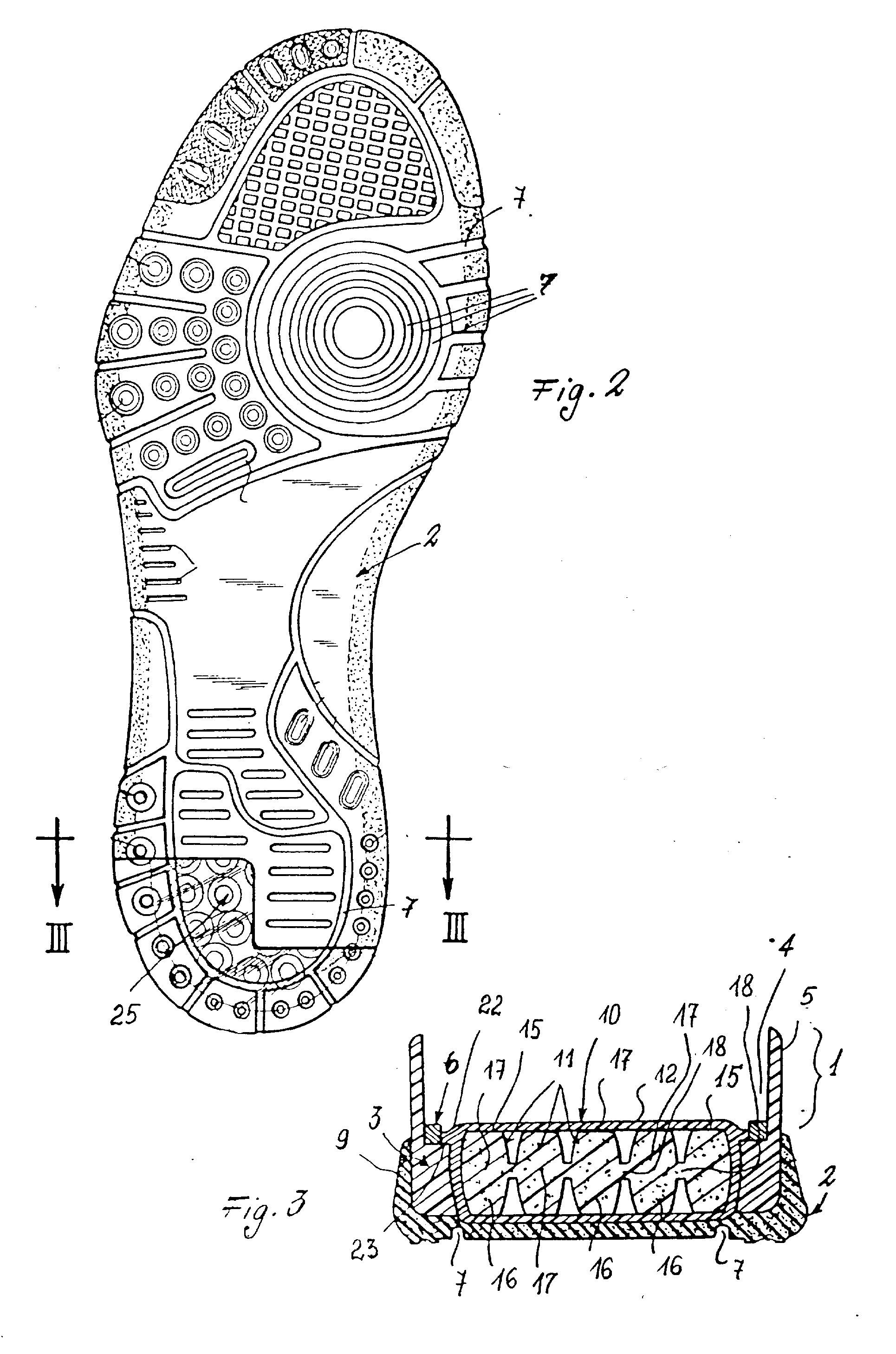

[0013] Fig. 3 - bato, pavaizduoto Fig. 2, pjūvis linija III-III,
[0014] Kaip parodyta brėžiniuose, išradime aprašomas sportinis batas turi viršutine dalį A ir atraminę apatinę dalį 1, turinčią padą 2, pavyzdžiui, iš sintetinio kaučiuko. Prie pado 2 vienu iš žinomų būdų tvirtinama įstatomoji dalis 3, pavyzdžiui, iš termoplastikinio poliuretano. Įstatomojoje dalyje yra įdauba 4, kurią riboja pakeltas kraštelis į). Į Sią įdaubą klojamas tvirtinimo vidpadis 6, pavyzdžiui, i§ kamštmedžio, o ant tvirtinimo vidpadžio klojamas papildomas vidpadis, pavyzdžiui, iš audinio CFig. 3 neparodytas). Pado 3, geriausia gaminamo iš kaučiuko, apačioje yra spyglių, įpjovų arba įdubimų 7. Pade yra pakelta priekinė briaunelė 8 ir Šoninė briaunelė 9, kurios juosia likusiąją pado dalį.
[0015] Apatinėje bato dalyje klojamas įdėklas 10 su tampriais elementais 11 iš terraoplastikinės medžiagos, kurie įvelkami į hermetinį apvalkalą 12 iš plastikinės medžiagos, pavyzdžiui, poliuretano. TCiryje, kurį gaubia apvalkalas 12, yra oro, kurio slėgis lygus arba mažesnis už atmosferos slėgį. Minėtu atveju įdėklas 10 įstatomas į lizdus 13 ir 14, esantius, atitinkamai, įstatomojoje dalyje 3 ir vidpadyje 6, be to, lizdai yra vienas virš kito.
[0016] Kitu išradimo realizavimo atveju lizdo 14 gali ir neboti. Tuomet įdėklas tvirtinamas įstatomosios dalies 3 lizde 13, o vidpadis 6, užklotas i S vi rSaus, uždengia lizdą 13.
[0017] Įdėklo 10 elementai formuojami iš bet kokios tamprios sintetinės medžiagos ir yra iŠ esmės statinaitės formos, t. y. jų laisvieji galai 15 ir 16 yra kūgio formos, o didžiausias skerspjūvio plotas yra vidurinėje srityje 17, kurioje minėtieji elementai sujungti ištisine jungiamąja dalimi 18. Atsižvelgus į įdėklo 10 gamybos reikalavimus, statinaičių formos elementų 11 laisvieji galai 15, 16 tvirtinami prie apvalkalo 12. Taigi įdėklo 10 konstrukciją pageidautina
[0018] realizuoti šiuo badu. Iš pradžių formavimo būdu gaminami elementai 11. Po to Sie elementai dedami tarp termiškai prilydomų lakštų iš plastikinės medžiagos. Prilydyti lakstai formuoja apvalkalą 12. Esant palyginti aukštai temperatūrai, elementų 11 laisvieji galai 15, 16 prilydomi prie minėtųjų lakštų. Gaminys, kuriame apvalkalas 12 ir statinaičių formos elementai yra sujungti, turi pranaSumų. Elementų padėtis apvalkale yra fiksuota. Tuo bCidu, naudojant batus, pagamintus pagal šį išradimą, išvengiama apvalkalo 12 ir elementų poslinkių vienas kito atžvilgiu. Dėl minėtųjų priežasčių ir elementų 11 sujungimo batai pasižymi stabilumu ir lankstumu įvairiomis kryptimis. Taip pasiekiamas įdėklo 10 padėties stabilumas bate, o pats batas, kaip apraSyta žemiau, geriau atlieka savo funkcijas.
[0019] Pavyzdyje apraSyta elementų 11 forma leidžia akumuliuoti, nemažą energijos, kurią perduoda judančio vartotojo pėda, dalį ir greitai, tačiau tolygiai, grąžinti pėdai didžiąją akumuliuotos energijos dalį.
[0020] Nukreiptoje į vidpadį 6 pusėje 20 vidpadis 19 turi iSkySą 21, kurios forma atitinka lizdų 13 ir 14 formą. Tuo bodu įdėklas 10 tvirtinamas lizduose 13 ir 14,sujungus iSkySą su lizdu. Kitu iSradimo realizavimo atveju iSkySos 21 gali ir neboti.
[0021] Įdėklo 10 apvalkale 12 yra briaunelė 22, kuri, dedant įdėklą į apatinę bato dalį, statoma ant laiptelio 23, esančio tarp vidpadžio 6 ir įstatomosios dalies 3 vidinio paviršiaus 24. Kitu iSradimo realizavimo atveju kiaurymės arba lizdo 14
[0022] nėra, o briaunelė 22 Clabai plona} juosia įstatomosios dalies lizdo 13 kontorą.
[0023] Pade po įdėklu 10 arba kitose vietose, kur gali būti Įeitų įdėklų, yra tvirtinimo elementas 25. Be to, tvirtinimo elementas iŠ plastikinės medžiagos, pavyzdžiui, natūralaus arba dirbtinio kaučiuko, geriausia, kad botų gana skaidrus. Elementas 25 gali būti ir Siek tiek nuspalvintas. Tvirtinimo elementas 25, gaminamas i S atsparios trinčiai medžiagos, ir geriausia, kai jis būtų ties kulnu arba slėsna.
[0024] Kiekvieną kartą, kai vartotojo pėda slegia bato apatinę dalį 1, įdėklas 10 prispaudžiamas prie pado 2. Tiksliau sakant, pėda suslegia elementus 11, kuriuos deformuoja, ir padidina slėgį apvalkalo 12 viduje, suspausdama jį juosiančiąja vertikaliąja lizdo dalimi. Tuomet, kai pėda neslegia, elementai 11 grįžta į pirminę padėtį, grąžindami didesnę gautos energijos dalį. Tuo būdu, vartotojui keliant koją nuo žemės, jam tolygiai suteikiamas postūmis. Be Si o elementų 11 postūmio vartotojas patiria įdėkle 10 suslėgto oro postūmį. Abu šie postūmiai kartu perduoda vartotojo pėdai dalį energijos, kurią vartotojas sunaudoja atsispirdamas nuo žemės.
[0025] Tamprūs įdėklai, analogiški aprašytiesiems, gali būti ir kitose atraminės dalies 1 vietose, pavyzdžiui, pado 2 ir įstatomosios dalies 3 priekyje, tiksliau, slėsnos srityje 26, pavaizduotoje Fig. 1 punktyrinėmis linijomis. Čia lizdas žymimas 27, o įdėklas 28. Šiuo atveju vartotojas C ypač sportininkas!) gali pasiekti didesnį pagreitį greitėdamas arba
[0026] Įdėkle 10, pavaizduotame Fig. 1 ir Fig. 3, tėra vienas elementų 11 sluoksnis, tačiau, kaip parodyta Fig.4, galima sukonstruoti tokį įdėklą 10, kuriame būtų du arba daugiau užklotų vienas ant kito elementų 11 sluoksnių. Pavyzdžiui, dviejų elementų 11 sluoksnių atveju pirmasis sluoksnis paremia antrąjį, kurio deformuojami elementai remiasi į žemiau esančius elementus.
[0027] Šiuo atveju vartotojo pėdai grąžinamas papildomas judesio metu perduotos energijos kiekis. Reikia pažymėti, kad, kaip ir anksčiau aprašytu atveju, elementų 11 laisvieji galai 15, 16 priklijuojami arba prilydomi prie apvalkalo 12. Besi 1 ieiiantys dviejų elementų 11 sluoksnių paviršiai taip pat suklijuojami arba prilydomi vienas prie kito. Tokiu badu garantuojamas įdėklo 10 stabilumas, nes apvalkale 12 išvengiama sluoksnių poslinkio vienas kito atžvilgiu. Išradime aprašytu badu sukonstruotas batas patenkina minėtuosius reikalavimus. Jo konstrukcija leidžia grąžinti pėdai didžiąją judesio metu suvartotos energijos dalį.
[0028] Akivaizdu, kad minėtąsias savybes turės daugybė modifikuotų konstrukcijų ir variantų.
[0029] Sio išradimo vienas iš konstrukcijos variantų pateiktas
[0030] Fig. 1 punktyrine linija. Šiuo atveju yra papildomas įdėklas 28, įstatomas į lizdą 27. Sis papildomas įdėklas yra įstatomosios dalies slėsnos zonoje 26. Be to, įdėkle 27 gali boti vienas arba keli statinaičių formos elementų 11 si uoksni ai.
[0031] Reikia pabrėžti, kad gali būti įvairių pakeitimų,kuri e iš esmės nekeičia išradimo apibrėžties. Pavyzdžiui, be įdėklo 10 ties kulnu, toje pačioje įstatomojoje dalyje 3, galima suformuoti kitą Ckitųž> analogišką įdėklą Canalogiškųs įdėklų*) kitoje pado vietoje."
1. Sportinis batas, turintis viršutinę dalį CA), prie kurios jungiama apatinė atraminė dalis C 1) , kurioje yra padas C 2) ir ant jo dedama įstatomoji dalis C3) , turinti užklotus vieną ant kito tvirtinimo ir liečianctvjf koją vidpadžius C6, 19) ir lizdus C 13, 14), besiskiriantis tuo, kad apatinėje dalyje C 1) yra bent vienas įdėklas C 10) , kuris turi hermetinį apvalkalą C12) ir daugybę tampriu elementu minėtajame apvalkale C 125, kurie deformuojami slegiant, be to, įdėklas C 10) yra lizduose C 13, 14) ties vartotojo pėdos kulnu.
2- Batas pagal 1 punktą, besiskiriantis tuo, kad tampriai deformuojami elementai C 11) yra statinaičių formos, elementų C 11) skerspjūvio plotas didžiausias centrinėje dalyje C 17) , o elementų C 11) galai C 15, 16) siaurėja kaip kūgiai .
3. Batas pagal 1 arba 2 punktą, besiskiriantis tuo, kad įdėkle C 10) yra bent vienas tampriai deformuojamų elementų C 11) , sujungtų tarpusavyje centrinėje srityje C 17) , sluoksni s.
4. Batas pagal 3 punktą, besiskiriantis tuo, kad pirmasis ir antrasis tampriai deformuojamų elementų C 11) sluoksniai įdėklo viduje klojami vienas ant kito tokiu būdu, kad vieno ir kito sluoksio elementai C 11) batų vienas virš ki to.
5. Batas pagal 3 punktą, besiskiriantis tuo, kad yra priemonių elementų C 113 laisviesiems galams tvirtinti prie apvalkalo C 123 , tokia tvirtinimo priemonė yra laisvųjų galų C 15, 163 prilydymas prie apvalkalo C 123.
6. Batas pagal 4 punktą, besiskiriantis tuo, kad visi pirmojo ir antrojo sluoksnių elementai turi laisvuosius galus C 15, 163, pritvirtintus prie apvalkalo C 123 , o gretimi laisvieji galai C 113 jungiami tarpusavyje juos sulydant.
7. Batas pagal 1 punktą, besiskiriantis tuo, kad vidpadyje C 193 , liečianCiame vartotojo pėdą, yra nukreipta į tvirtinimo vidpadį C 63 pusė C203 ir iškyža, kurios forma atitinka lizdo, į kurį dedamas įdėklas, formą.
8. Batas pagal 1 punktą, besiskiriantis tuo, kad pade C 23 yra tvirtinimo elementas C 253 iŠ gana skaidrios plastikinės medžiagos.
9. Batas pagal 1 punktą, besiskiriantis tuo, kad jo įstatomosios dalies kitame lizde C 273 yra bent vienas papildomas įdėklas C283, turintis hermetinį apvalkalą ir ne mažiau kaip vieną tamprių ir deformuojamų slegiant elementų sluoksnį minėtame hermetiniame apvalkale, ir tuo. kad minėtieji tamprūs deformuojami elementai yra statinaičių formos, Sių elementų skerspjūvio plotas didžiausias centrinėje dalyje, o jų galai siaurėja kaip kūgiai.
10. Batas pagal 9 punktą, besiskiriantis tuo, kad papildomas įdėklas turi apvalkalą ir priemonių tampriųdeformuojamų elementų laisviesiems galams tvirtinti prie minėtojo apvalkalo, o žios priemonės numato laisvųjų galų sujungimą su apvalkalu juos prilydant.
11. Batas pagal 9 punktą, besiskiriantis tuo, kad papildomas įdėklas C 283 yra įstatomosios dalies slėsnos zonoj e.
12. Batas pagal 9 punktą, besiskiriantis tuo, kad įdėklas yra įstatomojoje dalyje ties pado viduriu.
13. Batas pagal 9 punktą, beg isk ir iant is tuo, kad pade C 2D prie kiekvieno papildomo įdėklo C283 yra tvirtinimo elementas C 255 iŠ gana skaidrios plastikinės medžiagos.
14. Sportinis batas, turintis viršutinę dalį C AD , prie kurios jungiama apatinė atraminė dalis C 13) , kurioje yra padas C2D ir ant jo dedama įstatomoji dalis C 33 , turinti užklotus vieną ant kito tvirtinimo ir liečiantį koją vidpadžius C6, 19D ir lizdus C 13, 143, besiskiriantis tuo, kad apatinėje atraminėje dalyje C D yra daugybė įdėklų CIO, 28D , turinčiu hermetinį apvalkalą C 1233 ir daugybę tamprių elementų C 113 minėtame apvalkale C 123 , kurie deformuojami slegiant, be to, kiekvienas įdėklas įtvirtintas įstatomosios dalies atitinkamame lizde.
