[LT] Išradimas susijęs su metalo apdirbimo technologija, ir gali būti panaudotas automobilio VAZ 01-07 vršutinio rutulinio piršto ir kitoms detalėms su antgaliais gaminti.@Išradimu pasiekiama technologinių savybių pagerinimo.@Antgalio formavimo būdas apima ruošinio (5) įkaitinimą ir presavimą. Ruošinio (5) formuojamoji dalis įkaitinama įstačius ją į formavimo įrenginį tarp puansono (2) ir matricos (4), leidžiant per ją elektros srovę, kurios įtampa 6,3 volto, o stiprumas iki 9000 amperų. Ruošinio (5) formuojamoji dalis kaitinama 1 min. ir įkaitinama iki 1100 °C, po to antgalis formuojamas pusiausferinės formos puansonu ir tokia pat matrica.
[EN]
[0001] Išradimas susijęs su metalo apdirbimo technologija, būtent,^ štampavimu ir gali būti ' panaudotas gaminti automobilio VAZ 01- 07 viršutiniam rutuliniam pirštui.
[0002] Žinomas instrumentas karštam ir pusiau karštam štampavimui, • turintis puansoną su šiluminiu t- arpu, patalpintą viršutiniame judamame konteineryje ir žiedinę tuštumą tepimo- atšaldymo skysčiui. Puansonas pagamintas su bimetaliniu šilumai laidžių sluoksniu . jo šoniniame paviršiuje, zonoje, kurioje susiliečia su tepimo- šaldymo skysčiu žiediniame konteinerio griovelyje. Šis sluoksnis sudaro 0, 7t0, 8 puansono šoninio šiluminio tarpo pločio ir yra sudarytas iš nikelio pasluoksnio ir vario sluoksnio. Nikelio pasluoksnio storis sudaęo 0, 10- 0, 15 viso sluoksnio storio ( žr. SU aut. liud,, Nr. 156 205, TPK B21J13/ 02, publ. 1990 m.)
[0003] Šio instrumento trūkumas yra nepakankamai efektyvus štampavimas juo dėl jo sudėtingos konstrukcijoj ir sudėtingo naudojimo, nes reikalingas išankstinis ruošinio kaitinimas..
[0004] Žinomas ir tūrinis štampavimas, apimantis ruošinio i, kaitinimą bei štampavimą štampu, turinčiu viršutinę plokštę su puansonu ir apatinę plokštę su formuojančia matrica, apipjaustymo' mazgą ir nuėmikli,. Matrica įtvirtinta su ašinio judesio galijmybe puansono atžvilgiu. Matricos pavara sudaryta iš matricos, tvirtinimo plokštės atžvilgiu paspyruokliuotos traversos su nuožulniais šoniniais paviršiais . ir sąveikaujančių šiais paviršiais apkabų. Kiekviena apkaba šarnyriškai sujungta su dviem vienas virš kito išdėstytais svertais ( žr, SU aut. liud. Nr. 1538976, TPK B21J13/ 02, publ. 1990 m.)
[0005] Šitokio formavimo trūkumas yra nepakankamai geros jo
[0006] eksploatacinės savybės, nes nepakankamai taupiai naudojamas metala?, reikalinga atskira įranga ruošinio ^ kaitinimui, , sudėtingesnis karšto ruošinio pastatymas į presą.
[0007] Išradimo tikslas yra ' formavimo technologinių savybių pagerinimas, supaprastinant technologiją ir taupant
[0008] Nurodytas tikslas pasiekiamas tuo, kad žinomame formavimo būde, apimančiame ruošinio įkaitinimą ir
[0009] presavimą, ruošinio formuojamoji dalis įkaitinama, įstačius ją į formavimo ' įrenginį, leidžiant per jį
[0010] elektros srovę; par formuojamąją' ruošinio dslį 1 minutę leidžiama 6, 3 volto ir i* i 9000 amperų srovė, formuojamoji ruošinio dalis įkaitinama iki 1100°C, o po to antgalis formuojamas pusiausferinės formos puansonu ir tokia pat matrica.

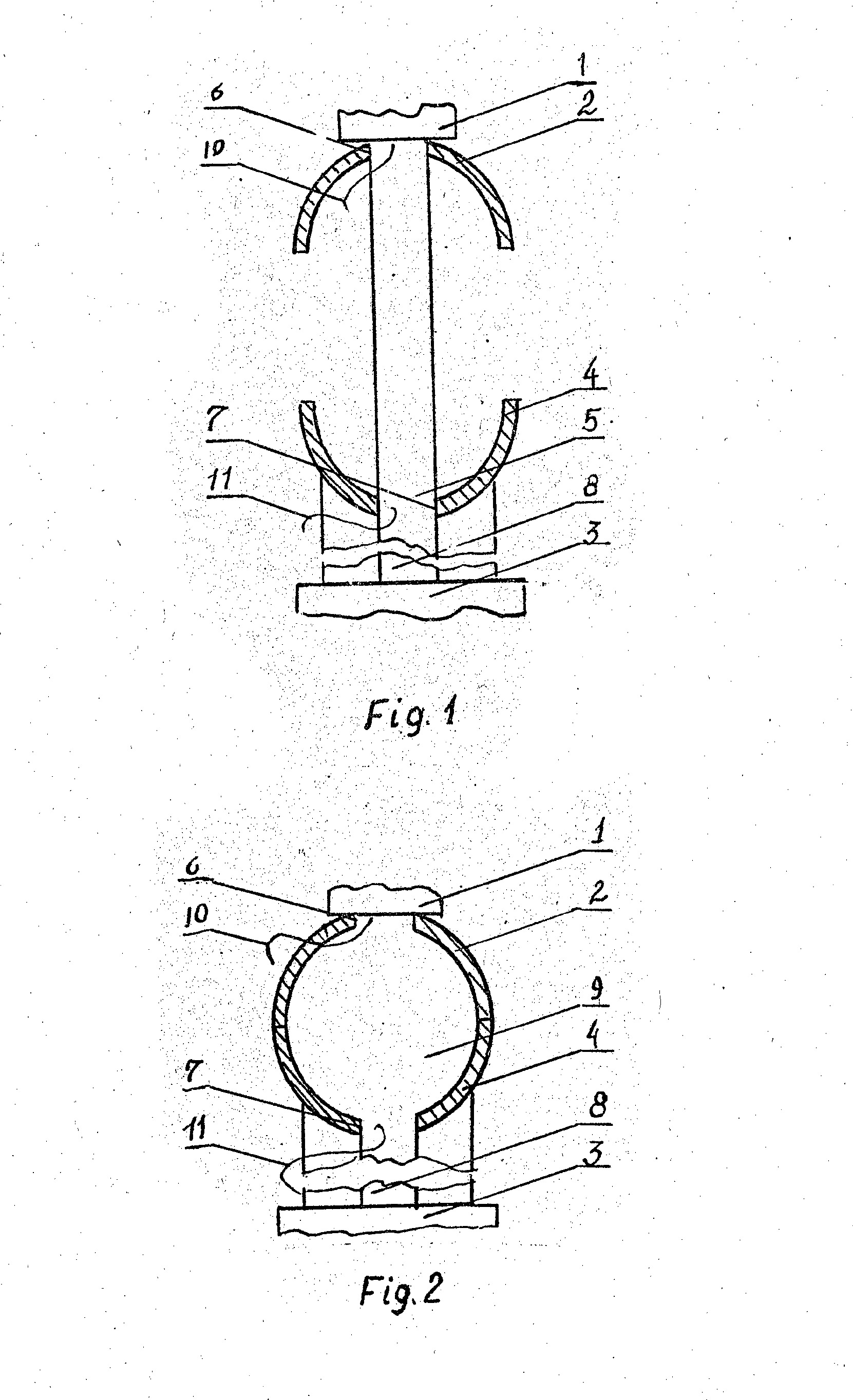

[0011] Išradimo esmė paaiškinta brėžiniu, kur Fig. 1 pavaizduotas ruošinio įstatymas formavimui, o Fig. 2 - formavimo baigiamoji stadija. 7
[0012] Formavimui naudojamas savos gamybos 40 tonų galingumo presas. Presas turi viršutinę plokštę 1 su pusiau-sferinės formos puansonu 2 ir apatinę plokštę 3 su kitą formos pusę sudarančia tokios pat formos matrica 4. Puansonas 2 ir matrica 4 savo I dugnuose turi ruošinio 5 skerspjūvį atitinkančias skyles 6, 7. Ruošinys 5 savo skerspjūviu atitinka būsimo gaminio ( automobilio VAZ 01- 07 viršutinio rutulinio piršto) strypo formos tiesų korpusą 8, ant kurio suformuojamas rutulinis antgalis 9. Presas turi 6, 3 volto ir iki 9000 amperų elektros srovės laidus 10 ir 11, prijungiamus . prie ruošinio 5 formuojamosios dalies galų.
[0013] Metalinio strypo pavidalo ruošinys 5 įstatomas i, puansono 2 ir matricos 4 skyles 6,7. Tiesiam gaminio ' (automobilio VAZ 01-07 viršutinio rutulinio piršto - katalogo indeksas D-210) korpusui 8 skirta ruošinio 5 dalis paliekama už formavimo zonos ribų, tarp matricos 4 ir apatinės plokštės 3. Rutuliniam antgaliui 9 skirtoji ruošinio 8 dalis patalpinama tarp puansono 2 ir matricos 4. Ruošinys galais įremiamas i, plokštes 1 ir 3. Prie antgaliui 9 skirtos ruošinio 5 dalies ties puansono 2 ir matricos 4 skylėmis 6 ir 7 prijungiami laidai 10 bei 11 ir 1 minutę per formuojamąją ruošinio 5 dali, leidžiama 6,3 volto ir 9000 amperų srovė, kuria formojamuoji ruošinio 5 dalis įkaitinama iki 1100°C. Po to presu puansonas 2 suspau-džiamas su • matrica 4 iki jų susilietimo, ir tarp jų vidaus paviršių suformuojamas gaminio antgalis 9. Atskyrus puansoną 2 nuo matricos 4, gaminys su suformuotu antgaliu 9 išimamas, o į puansoną 2 ir matricą 4 įstatomas naujas ruošinys 5.
[0014] Lyginant su prototipu technologinės savybės pageri-namos tuo, kad šalto ruošinio įstatymas paprastesnis, nereikalauja nei specialių išankstinio šildymo priemonių, nei priemonių karštam gaminiui įstatyti į presą. 6,3 volto ir iki 9000 amperų srovę leidžiant tik per formuojamąją ruošinio dalį iki reikiamos 1100JC temperatūros įkaitinama tik formuojamoji ruošinio dalis. Tai padeda taupyti ir energiją, ir metalą, nes išvengiama deformacijų ir su jomis susijusio metalo nuėmimo nuo ruošinio. Žemos įtampos (6,3 voltol ir iki 9000 amperų srovė leidžia paprastomis, nereikalaujančiomis ypatingos apsaugos priemonėmis atlikti įkaitinimo ir formavimo darbą.
1. Antgalio formavimo būdas, apimantis ruošinio 1, kaitinimą ir štampavimą, b " esi - skiriantis tuo, kad formuojamąją dali, i, k" aitina, i, stačius ją i, formavimo įrėngini, ir leidžiant per ją elektros srovę, o po to formuoja antgali,.
2. Antgalio formavimo būdas, besiskiriantis tuo, kad per formuojamą ruošinio dali, 1 minulę leidžia 6, 3 volto ir iki 9000 amperų srovę, formuojamąją ruošinio dg. li, įkaitina iki 1100°C, o po to antgali, formuoja pusiausferinės formos puansonu ir tokia pat matrica.
