[LT] Išradimas susijęs su šiluminės energijos iš kieto kuro gavimo būdu, o būtent - iš medienos atliekų arba birių durpių.@Šiluminės energijos iš medienos atliekų arba birių durpių gavimo būdas, kai: a) minėtą kurą paduoda tiesiai į degimo kamerą gravitaciniu principu; b) dujofikavimui naudoja natūralią oro trauką; c) dujų fazę sudegina alkūnės pavidalo tūtoje, yra realizuojamas įrenginiu (1). Jis susideda iš pirmos pakopos degimo kameros (3), per kurios viršų (2) pakraunamas kuras, ardyno (5), oro padavimo sklendžių (8), vamzdyno (7) ir alkūnės pavidalo tūtos (11), kurios vienas galas (11a) įtvirtintas pirmos pakopos degimo kameros (3) viduje ir jo išilginė ašis su kameros (3) išilgine ašimi sudaro kampą mažesnį už 90°. Be to, tūtos skersinio pjūvio ploto santykis su ardyno plotu sudaro 1:9.@Būdas ir jo realizavimo įrenginys leidžia aktyviai ir be didelių sąnaudų naudoti ekologiškai švarų kurą buityje ir pramonėje.
[EN] The invention relates to a method of heat energy generating of solid fuel, namely woodwaste or dry peat. @The method of heat energy generating of woodwaste or dry peat is characterised by the following steps: a) the said fuel is fed directly to a burning chamber by the gravitational principle; b) natural air attraction is used for gasification; c) the phase of gas is burnt in an elbow-shaped tube. This method is carried out by a device (1). The device comprises a burning chamber (3) of the first step, the fuel is fed through its top. The device also comprises a fire-grate (5), a slide-valve (8) to feed air, tubes (7) and the elbow-shaped tube (11) one end of which (11a) is fixed in the inside of the burning chamber (3) of the first step and its longitudinal axis makes an angle smaller than 90 to the longitudinal axis of the chamber (3). Further the turn ratio of the area of the tubes cross-section to the area of the fire-grate (5) is 1:9. @The method and the device for carrying out of it allow to use ecologically clean fuel in mode of life and industry effectively and without large input.
[0001] Išradimas susijęs su šiluminės energijos iš kieto kuro gavimo būdu, o būtent šiluminės energijos gavimu iš medienos atliekų arba birių durpių.
[0002] Šiuo metu šiluminės energijos kaina yra labai didelė, todėl aktualu panaudoti pigų vietinį kurą. Geras rezervas yra medienos atliekos (drožlės, pjuvenos, skiedros, šakos, vėjovartos) arba birios durpės. Šis kuras yra ekologiškai švarus, tačiau žemo kaloringumo ir padidintos drėgmės. Todėl pastoviai ieškoma būdų, kaip padidinti jo energetinę vertę mažiausiomis sąnaudomis.
[0003] Žinomi šiluminės energijos gavimo būdai, o taip pat įrenginiai, kai medienos atliekos arba birios durpės deginamos vienos pakopos degimo kameroje. Kuras prieš tai turi būti gerai išdžiovintas ir susmulkintas. Šie būdai reikalauja daug sąnaudų ir neleidžia visiškai išnaudoti kuro energetinio potencialo.
[0004] Žinoma daugybė būdų ir įrenginių pagal paraiškas PL Nr.284368A, PL Nr.283710A, PL Nr.85604U, kada kurą į degimo kamerą paduoda per kuro dozatorius, dujofikuoja ir degina vienos pakopos degimo kameroje, o degimo intensyvumui didinti naudoja ventiliatorinę antrinio oro padavimo sistemą bei judamus ardynus.
[0005] Šie būdai mažai efektyvūs, kadangi kuro padavimas per dozatorius yra apsunkinamas dėl susidarančių užsi-kimšimų bei užkibimų, kuriuos tenka pašalinti rankomis arba naudoti vibratorius. Kuro dujofikavimą ir dujų deginimą vykdo vienos pakopos kamerose, o degimui intensyvinti naudoja tretinio oro padavimą. Šios priemonės neduoda laukiamo efekto, kadangi kuras sudega ne visas, ir degimo pabaigoje, panaudojus intensyvų tretinio oro įpūtimą, pro degimo kameros išėjimo angą
[0006] bus išnešamos smulkios nesudegusios kuro dalys ir pelenai.
[0007] Žinomas taip pat šiluminės energijos iš medienos atliekų gavimo būdas ir įrenginys pagal patentą PL Nr. 1508 66, kai: a) kurą paduoda iš viršaus i, pirmos pakopos degimo kamerą; b) vykdo kuro dujofikavimą; c) gautas dujas sudegina antros pakopos degimo kameroje.
[0008] Pagal ši, būdą kuro degimas vyksta dviem pakopomis. Tai leidžia naudoti didesnio drėgnumo kurą ir geriau išnaudoti jo energetinė vertę, bet negali būti plačiai taikomas praktikoje, nes yra nepakankamai efektyvus ir brangus dėl sudėtingos kuro padavimo sistemos, ventiliatorinio oro padavimo ir kuro sluoksnio fluidinės būsenos palaikymo. Be to, degimo dujos galutiniam sudegimui d, antros pakopos degimo kamerą patenka per vamzdžių sistemą, dėl to krinta jų temperatūra, dalis šiluminės energijos išeikvojama veltui ir degimui suintensyvinti reikia naudoti ventiliatorinę tretinio oro padavimo sistemą.
[0009] Išradimo uždavinys - rasti paprastą, pigų ir efektyvų šiluminės energijos iš medienos atliekų arba birių durpių gavimo būdą, kuris neturėtų aukščiau minėtų trūkumų, ir šio būdo realizavimui paprastą įrenginį, kurį galima būtų pagaminti ir naudoti be didelių sąnaudų buityje ir pramonėje naujai įrengiamose arba jau esančiose katilinėse.
[0010] Šį uždavinį išsprendžia šiluminės energijos iš medienos atliekų arba birių durpių gavimo būdas, kai: a) kurą paduoda į pirmos pakopos degimo kamerą iš viršaus; b) vykdo kuro dujofikavimą; c) gautas dujas sudegina antros pakopos degimo kameroje, ir pagal išradimą kurą paduoda tiesiai į degimo kamerą gravitaciniu principu, dujofikavimui naudoja natūralią oro trauką, o dujų fazę
[0011] sudegina alkūnės pavidalo tūtoje. Toks šiluminės energijos gavimo būdas nereikalauja jokių papildomų kuro smulkinimo ir dozavimo įrenginių, nes kuras slenka žemyn gravitaciniu principu (pagal degimo intensyvumą). Dujofikavimas vyksta, esant natūraliai oro traukai, susidarančiai dėl slėgių skirtumo kameroje ir už jos. Tai leidžia sumažinti dujofikavimo temperatūrą ir daugiau potencialios kuro energijos panaudoti šildymui bei technologiniams tikslams. Tai pasiekiama ir dėka to, kad dujų fazės sudeginimas vyksta alkūnės pavidalo tūtoje, kuri intensyvina degimą ir palaiko aukštą temperatūrą degimo pabaigoje. Siūlomas būdas yra paprastas ir duoda maksimalų efektą.
[0012] Toliau išradimas susijęs su įrenginiu, kuris atlieka procesą, aprašytą pirmajame apibrėžties punkte.
[0013] Įrenginys šiluminei energijai iš medienos atliekų arba birių durpių gauti, kuri, sudaro kuro padavimo bunkeris, pirmos pakopos degimo kamera su ardynu, oro padavimo sistema, antros pakopos degimo kamera, kuriame pagal išradimo 2 punktą kuro padavimo bunkeris yra pirmos pakopos degimo kameros viršus, oro padavimo sistemą sudaro sklendės su vamzdynu, įmontuotu po ardynu, o antros pakopos degimo kamera yra alkūnės pavidalo tūta, kurios vienas galas įtvirtintas degimo kameroje taip, kad jo išilginė ašis su šios kameros išilgine ašimi sudaro kampą, mažesnį negu 90°. Kitas alkūnės pavidalo tūtos galas yra išvestas į išorę. Tūtos skersinio pjūvio plotas su ardyno plotu sudaro santykį 1:9. Toks įrenginio išpildymas leidžia išspręsti šio išradimo uždavinį, nes dujų degimas tūtoje leidžia atsisakyti papildomo pūtimo dėl jos įtvirtinimo smailiu kampu ir skersinio pjūvio ploto santykio su ardyno plotu. Kuro padavimas tiesiai į pirmos pakopos degimo kamerą leidžia nerūšiuoti kuro.

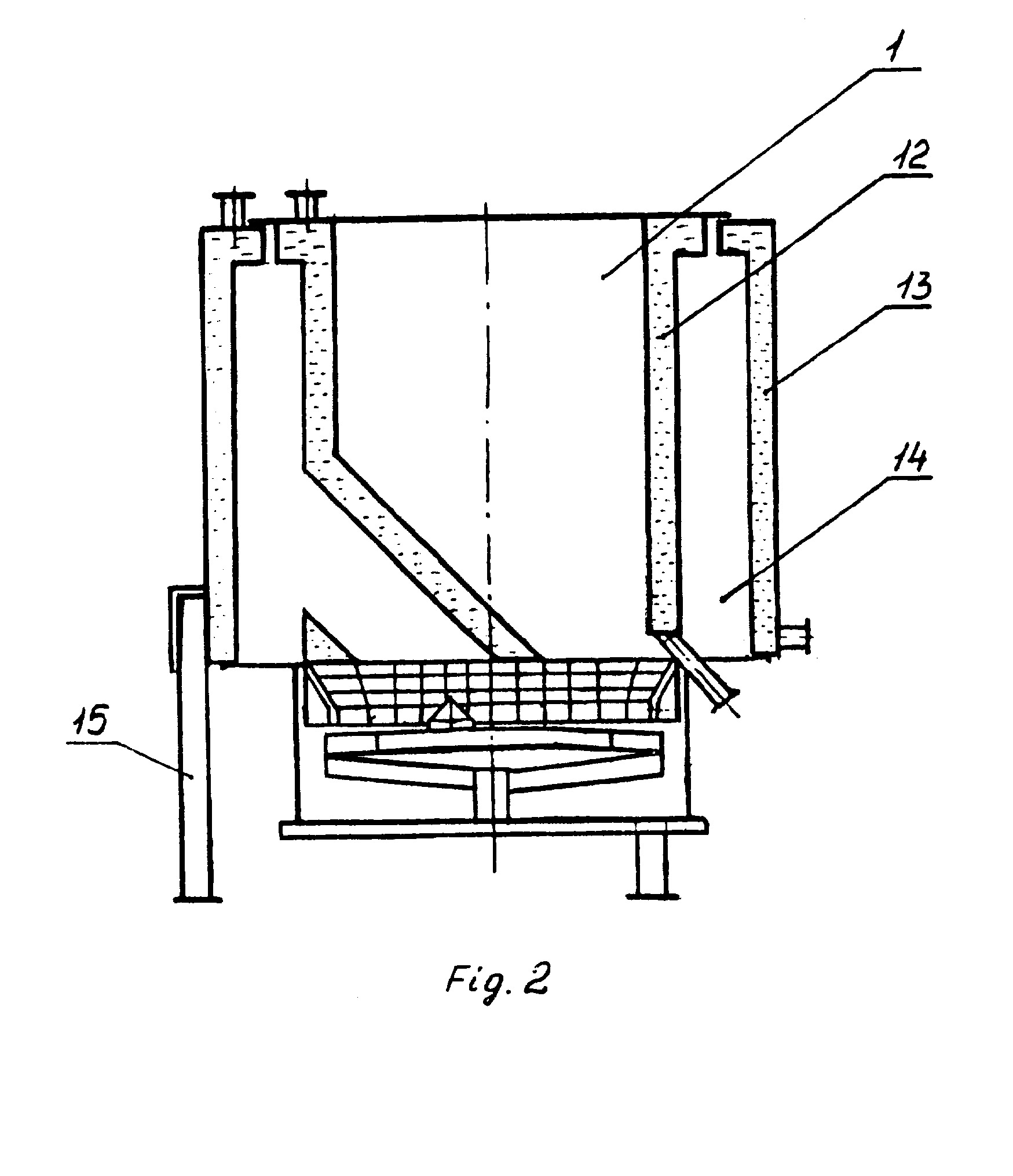

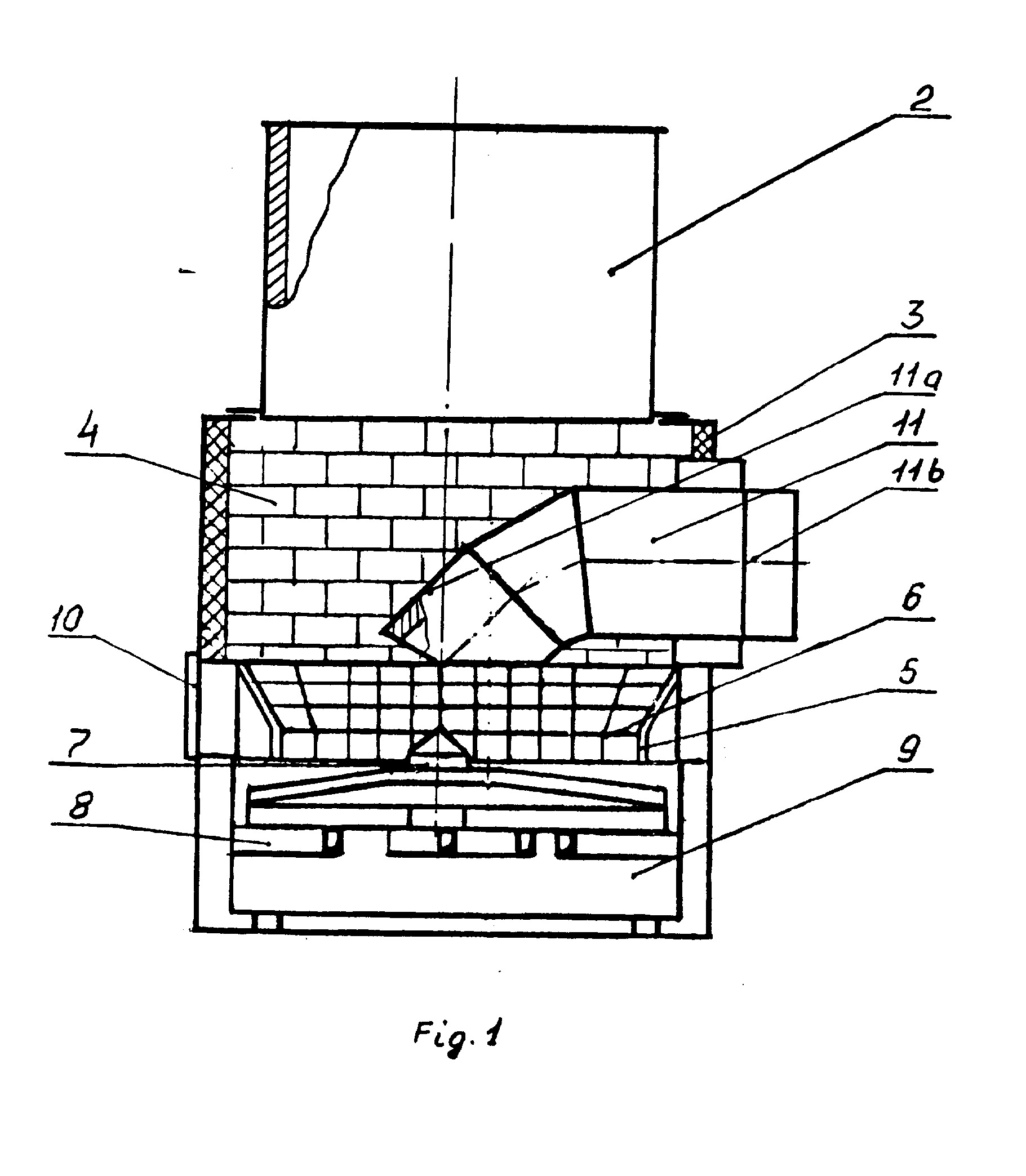

[0014] Toliau išradimas išsamiau paaiškinamas žemiau pateiktomis figūromis, kuriose pavaizduota: Fig.l - įrenginys išilginiame pjūvyje kaip pakuros priedėlis; Fig.2 - tas pats įrenginys kaip vandens arba garo katilas; Fig.3 - įrenginio agregavimo su esamais vandens arba garo katilais schema.
[0015] Įrenginys sudaro atskirą bloką 1, kurį galima naudoti kaip pakurą arba kaip vandens katilą (Fig.2) arba jungti su esamais vandens ir garo katilais (Fig.3).
[0016] Toliau aprašomas įrenginys patentuojamam būdui realizuoti susideda iš pakrovimo talpos 2, kuri yra pirmos pakopos degimo kameros 3 viršus. Degimo kameros 3 vidus išklotas šamotinėmis plytomis 4. Kameros 3 apačioje yra nejudamai įtvirtintas ardynas 5, susidedantis iš daugybės ardelių 6, sudarančių nupjauto tuščiavidurio kūgio pavidalo figūrą. Apačioje po ardynu 5 yra įtvirtintas oro padavimo vamzdynas 7 su daugybe oro sklendžių 8. Kameros 3 apačioje yra pelenų surinkimo talpa 9, o šoninėje sienelėje, ardyno lygyje, durelės 10. Priešingoje kameros 3 pusėje yra įmontuota alkūnės pavidalo tūta 11, kurios galas 11a yra kameros viduje, o galas 11b išvestas į išorę ir turi tolimesniam prijungimui reikalingus žinomus ir plačiai naudojamus elementus (figūrose neparodyta).
[0017] Jeigu įrenginys naudojamas kaip vandens katilas (Fig.2) tai jo viršutinė dalis (iki ardyno lygio) yra apsupta vandens ertmių 12 ir 13, sujungtų tarpusavyje taip, kad sudaro kanalą 14. Visas vandens katilas montuojamas ant stovų 15.

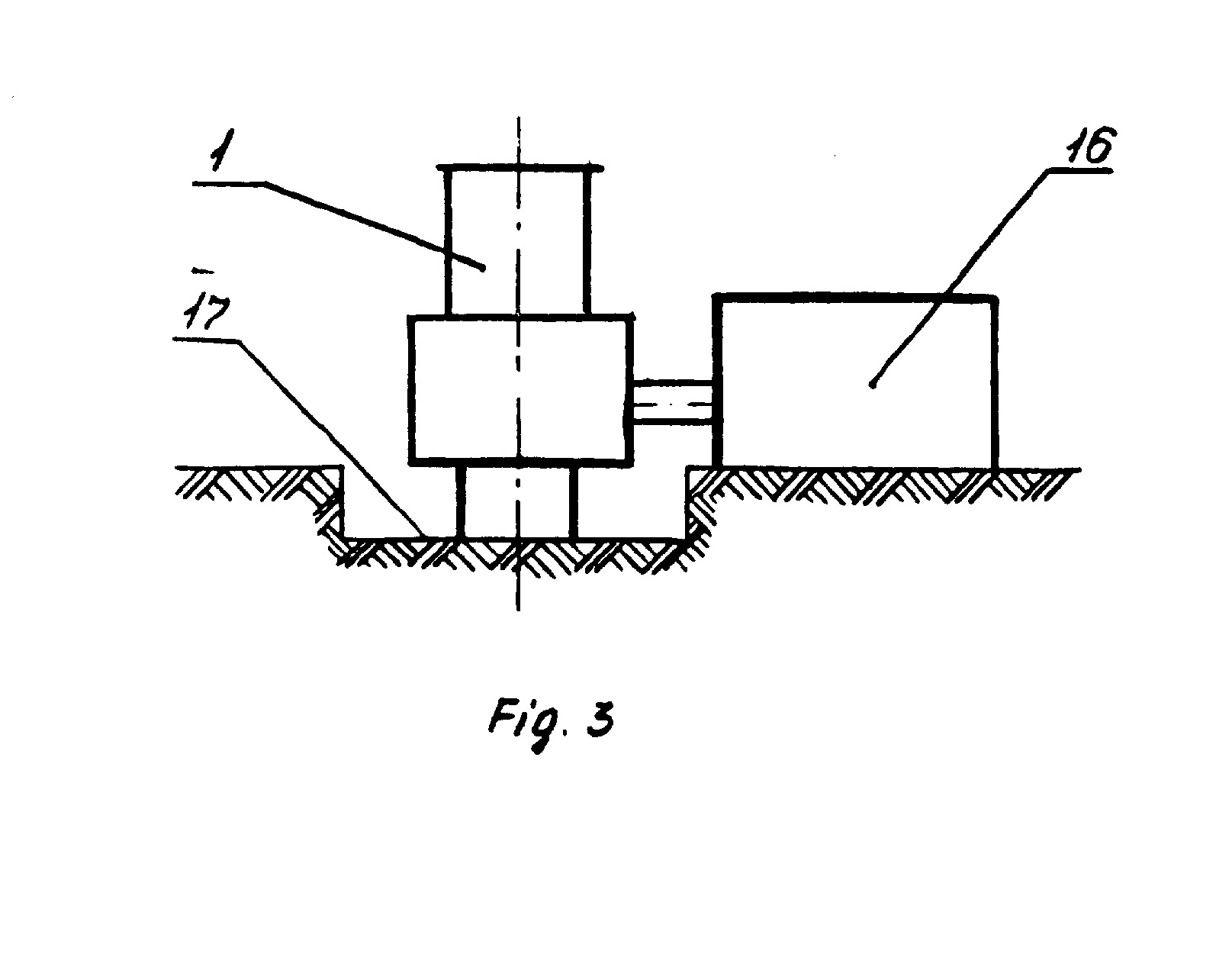

[0018] Kai įrenginys naudojamas agregavimui jau esamose katilinėse su vandens arba garo katilais 16, jis ant stovų 15 montuojamas prieduobėje 17 (Fig.3).
[0019] Toliau aprašomas būdo realizavimas. Kuras pakraunamas per talpą 2. Pakrovimas vykdomas žinomomis mechani-zacijos priemonėmis. Atidarius šonines dureles 10 kuras fakelu yra uždegamas. Kai oro sklendės 8 maksimaliai atidarytos, dėl slėgių skirtumo kameros 3 viduje ir už jos, oras intensyviai teka padavimo vamzdynu 7 per kuro sluoksnį, esanti, ant ardyno 5, intensyvina kuro svylimą ir toliau juda antros pakopos degimo kameros-alkūnės pavidalo tūtos 11 link. Tūtos gale 11a, nukreiptame palankiausiu kampu oro judėjimo kryptimi, vyksta tolesnis intensyvus išsiskiriančių dujų degimas. Slenkant dujoms aukštyn, jos sutinka kelyje ekraną, kurį suformuoja alkūnės pavidalo posūkis, ir baigia degti tūtos dalyje 11b, kur susidaro intensyvi degimo zona. Tūtos skersinio pjūvio ploto santykis su ardyno plotu sudaro 1:9, kuris parinktas eksperimentiniu būdu. Toks antros pakopos degimo kameros 11 išpildymas ir jos padėtis dujofikavimo kameros 3 atžvilgiu leidžia intensyvinti degimą be papildomo oro padavimo sudėtinga ventiliatorine sistema, o tik naudojant natūralią oro trauką ir maksimaliai išnaudoti potencialią kuro energij ą.
[0020] Toliau vykstant degimui, kuro sluoksnis mažėja pagal tūrį ir slenka žemyn, o į jo vietą kraunamas kitas sluoksnis. Degant apatiniam sluoksniui, virš jo esantis sluoksnis, būdamas prispaustas dar vieno sluoksnio svorio, užsidega, o kiti viršuje esantys sluoksniai atitinkamai šyla ir džiūsta. Tai leidžia naudoti iki 60% drėgmės turintį kurą. Nupjauto tuščiavidurio kūgio formos ardynas 5 užtikrina degančio kuro slinkimą be papildomo vibravimo ir susidarę pelenai (apie 1%) lengvai išbyra pro ardelius 6 d, pelenų surinkimo talpą 9.
[0021] Patentuojamas techninis sprendinys gaminamas serijiniu būdu. Yra techninė dokumentacija.
1. Šiluminės energijos iš medienos atliekų arba birių durpių gavimo būdas, kai: a) minėtą kurą paduoda i, pirmos pakopos degimo kamerą iš viršaus, b) vykdo kuro dujofikavimą, c) sudegina dujų fazę antros pakopos degimo kameroje, besiskiriantis tuo, kad minėtą kurą a) paduoda d, pirmos pakopos degimo kamerą gravitaciniu principu, b) dujofikavimą vykdo, esant natūraliai papildomo oro traukai, c) dujų fazę sudegina alkūnės pavidalo tūtoje.
2. Šiluminės energijos iš medienos atliekų arba birių durpių gavimo įrenginys, sudarytas iš pakrovimo bunkerio, pirmos pakopos degimo kameros su ardynu, papildomo oro padavimo sistemos ir antros pakopos degimo kameros, besiskiriantis tuo, kad kuro padavimo bunkeris yra pirmos pakopos degimo kameros viršus, oro padavimo sistemą sudaro po ardynu įmontuotas vamzdynas su oro sklendėmis, o antros pakopos degimo kamera yra alkūnės pavidalo tūta, kurios vienas galas įtvirtintas pirmos pakopos degimo kameroje, o kitas galas išvestas į išorę.
3. Įrenginys pagal 2 punktą, besiskiriantis tuo, kad tūtos dalies, esančios pirmos pakopos degimo kameros viduje, išilginė ašis su šios kameros išilgine ašimi sudaro kampą, mažesni, už 90°.
4. Įrenginys pagal 2 punktą, besiskiriantis tuo, kad tūtos skersinio pjūvio ploto santykis su ardyno plotu sudaro 1:9.
